GEBRUIKSAANWIJZING Concealed Hinge Jig Kreg

Volg de instructies en veiligheidsrichtlijnen van de fabrikant van uw boor.

Draag altijd oogbescherming.

De bit is scherp. Houd de dop op de bit totdat u klaar bent om te boren. Draag handschoenen wanneer u een onbeschermde bit hanteert.

Gebruik twee klemmen om de boormal aan het werkstuk vast te maken. Probeer het niet met de hand op zijn plaats te houden.

Houd uw lichaam en handen uit de buurt van scherpe bitrandjes en bewegende delen.

Houd handen en vingers tijdens het boren uit de buurt van de achterzijde van het werkstuk.

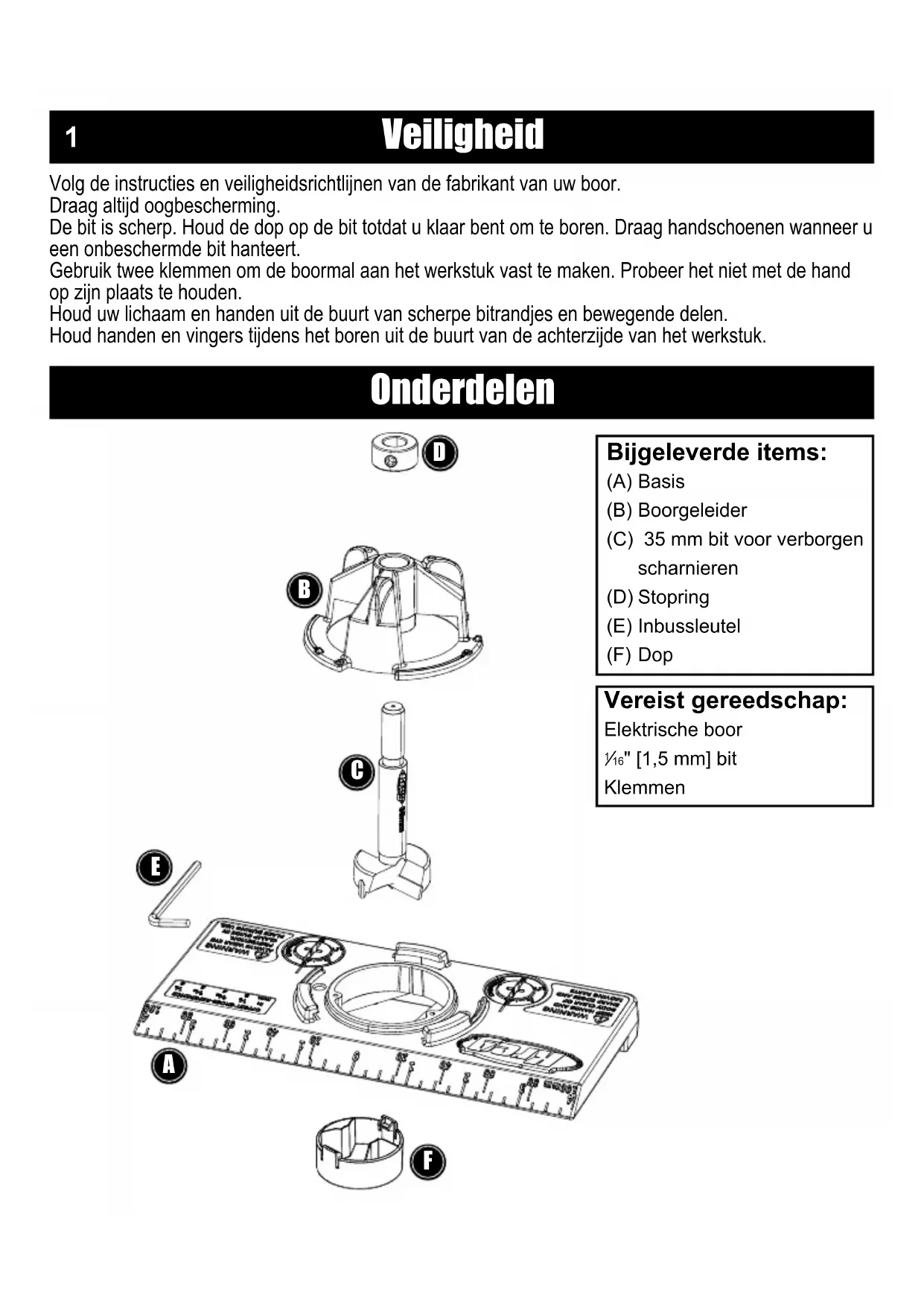

Onderdelen

(A) Basis

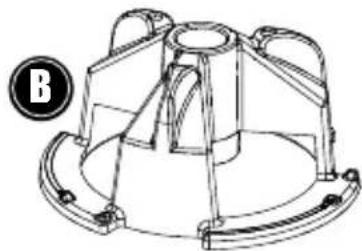

(B) Boorgeleider
(C) 35 mm bit voor verborgen scharnieren
(D) Stopring
(E) Inbussleutel
(F) Dop

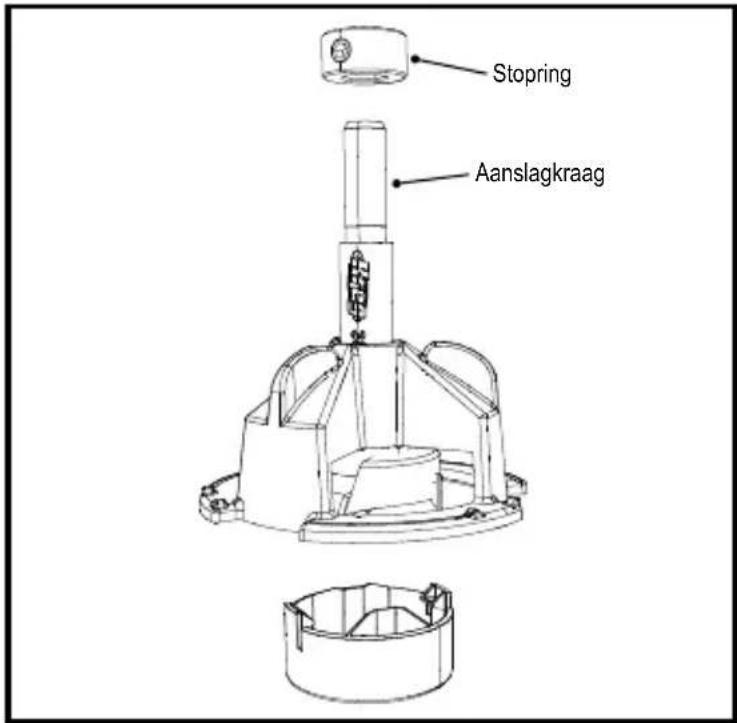

Draai de boorgeleider tegen de klok in en verwijder deze van de basis. Steek de bit voor de verborgen scharnier van 35 mm in de boorgeleider en schuif de stopring op de schacht van de bit, totdat deze om de aanslagkraag zit. Draai de stelschroef vast met de inbussleutel. Zet de boorgeleider/35 mm bit opzij.

! WAARSCHUWING De bit van de boor is scherp. Houd de dop op de bit totdat u klaar bent om te boren. Draag handschoenen wanneer u een onbeschermde bit hanteert.

LET OP De bit die met deze boormal wordt meegeleverd is van een aangepaste lengte met een aanslagkraag voor het nauwkeurig plaatsen van de stopring. Gebruik alleen een Kreg verborgen scharnier bit van 35 mm als vervanging.

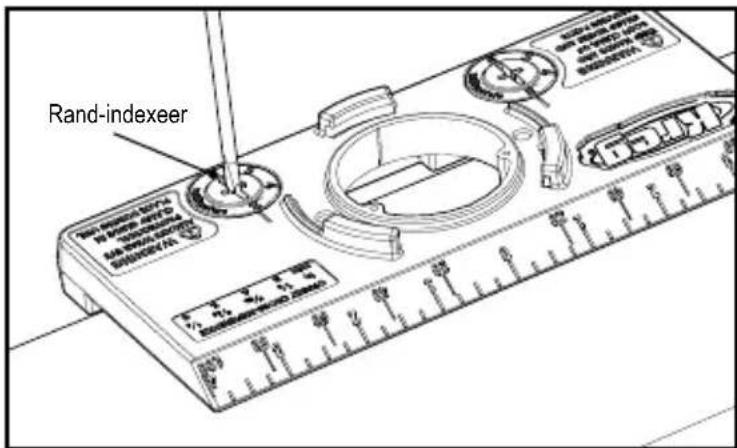

Raadpleeg de instructies van uw scharnierfabrikant voor de afstand van de rand van de deur tot de rand van het 35 mm scharniergat. Met behulp van een platte schroevendraaier draait u de rand-indexeers zodanig dat de juiste afmeting uitlijnt met de lijn op de basis. De afmeting van de rand van de deur tot de rand van het gat wordt gewoonlijk in millimeters aangeduid. Voor een afmeting die wordt aangeduid als een fractie van een inch, raadpleegt u de kruisverwijzingstabel.

Stopring Aanslagkraag

Rand-indexeer

Afmeting die wordt aangeduid als een fractie van een inch	Stel de rand-indexeers in op millimeterafstand
1/8" 3 mm
5/32" 4 mm
3/16" 5 mm
1/4" 6 mm

3

Montage

Wanneer de instructies van de fabrikant de afstand vanaf de rand van de deur tot het midden van het scharniergat specificeren, raadpleegt u de tabel voor de juiste rand-indexeerinstelling.

LET OP Als de installatievoorschriften die met uw scharnieren werden meegeleverd onduidelijk, incompleet of niet-bestaand zijn, neem dan contact op met de fabrikant of de ijzerwarenleverancier voor volledige installatie-informatie. Grote ijzerwarenfabrikanten hebben deze informatie op hun website staan.

Afstand van de rand van de deur tot het midden van het gat	Rand-indexeerinstelling
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

De boormal gebruiken

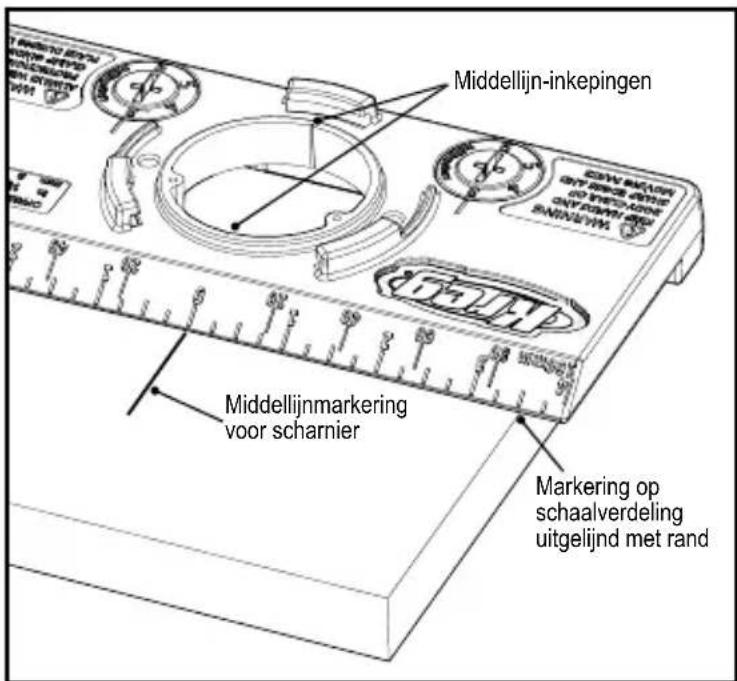

Plaats de basis met de rand-indexeernokken op de onderzijde van de basis, tegen de scharnierrand van de deur. Stel de afstand tussen de boven- of onderrand van de deur in met behulp van de schaalverdeling op de afgeschuinde rand van de basis (3½" marking uitgelijnd met rand wordt weergegeven) of door een duidelijke middellijn met "0" op de schaalverdeling uit te lijnen. Klem de basis aan de deur met twee klemmen, één boven en één onder de boorgeleider-opening.

LET OP Om beide nokken van de rand-indexeer in contact te houden met de deur, moet de afstand van de boven- of onderzijde van de deur tot het midden van het scharniergat minstens 2" [51 mm] zijn.

Middellijn-inkepingen Middellijnmarkering voor scharnier Markering op schaalverdeling uitgelijnd met rand

De boormal gebruiken

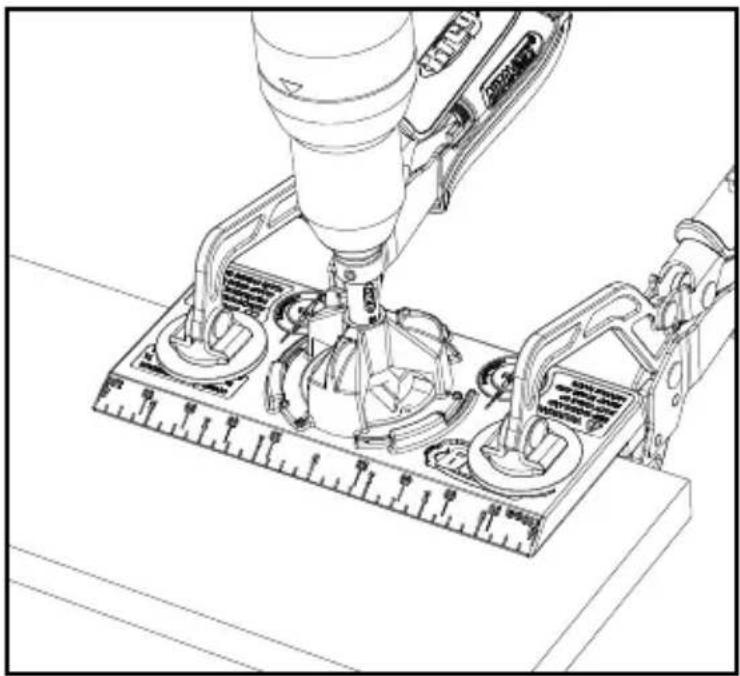

Plaats de bit in een elektrische boor, verwijder de dop van de bit en installeer de boorgeleider/bit in de basis, terwijl u de boorgeleider met de klok mee draait totdat het de vergrendelingen activeert. Schakel de boor in, wacht totdat deze op volle snelheid komt en boor vervolgens het gat. Stop wanneer de stopring contact maakt met de boorgeleider. Terwijl de boor nog draait trekt u de bit terug en schakelt u de boor uit. Verwijder de boorgeleider/bit van de basis.

LET OP Gebruik altijd twee klemmen om de boormal vast te maken.

Plaats een bit van 116 " [1,5 mm] in de elektrische boor. Plaats de bit in de scharnierschroef-boorgeleiders op de basis en boor geleidingsgaten in de deur. Maak de klemmen aan de basis los en verplaats de basis naar de volgende scharnierlocatie.

LET OP De meeste scharnierschroeven hebben een geleidingsgat nodig van 116 " [1,5 mm]. Controleer het formaat van uw geleidingsgaten voor uw scharnierschroeven voordat u begint te boren.

LET OP Om te voorkomen dat u per ongeluk door de deur heen boort bij het boren van de geleidingsgaten voor de scharnierschroeven, wikkelt u een stuk maskeertape rond de bit op 7/8" [22 mm] van het uiteinde (1/2" [13 mm] voor de dikte van de basis plus 3/8" [10 mm] voor de diepte van het geleidingsgat).

Volg de instructies van uw scharnierfabrikant op voor het plaatsen van de scharnier-bevestigingsplaten in de kast.

Maskeertape markeert de boordiepte Boorgeleiders van scharnierschroeven
