KÄYTTÖOHJE Concealed Hinge Jig Kreg

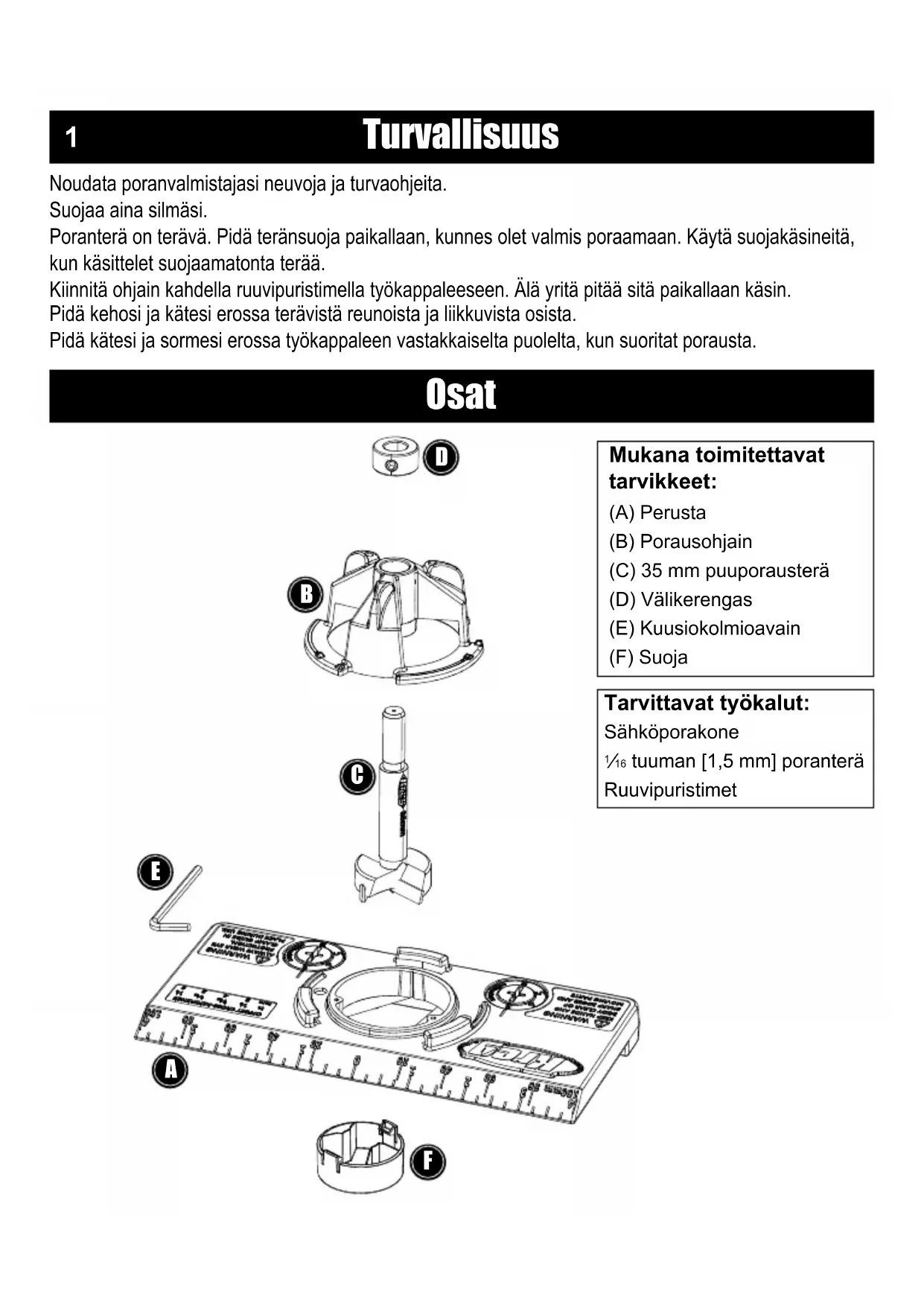

Noudata poranvalmistajasi neuvoja ja turvaohjeita. Suojaa aina silmäsi. Poranterä on terävä. Pidä teränsuoja paikallaan, kunnes olet valmis poraamaan. Käytä suojakäsineitä, kun käsittelet suojaamatonta terää. Kiinnitä ohjain kahdella ruuvipuristimella työkappaleeseen. Älä yritä pitää sitä paikallaan käsin. Pidä kehosi ja kätesi erossa terävistä reunoista ja liikkuvista osista. Pidä kätesi ja sormesi erossa työkappaleen vastakkaiselta puolelta, kun suoritat porausta. Osat

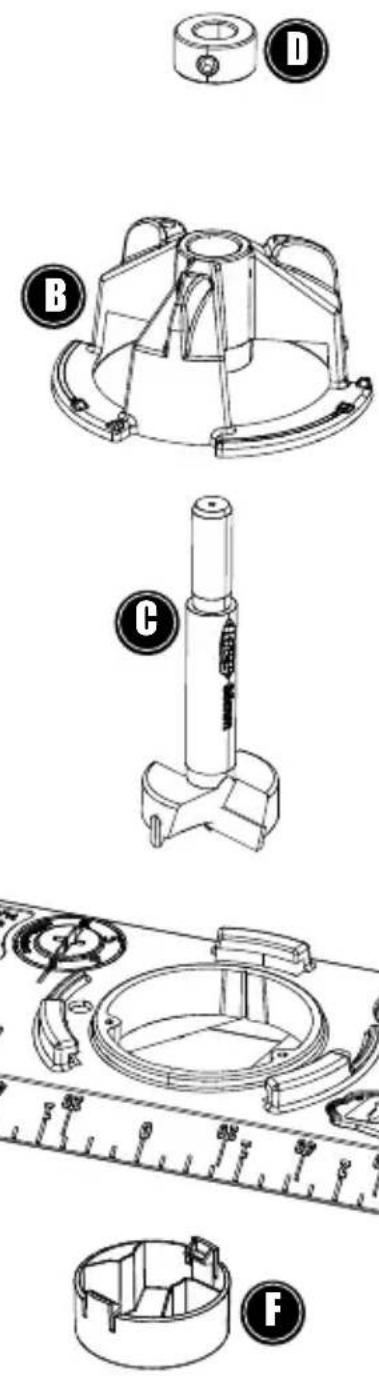

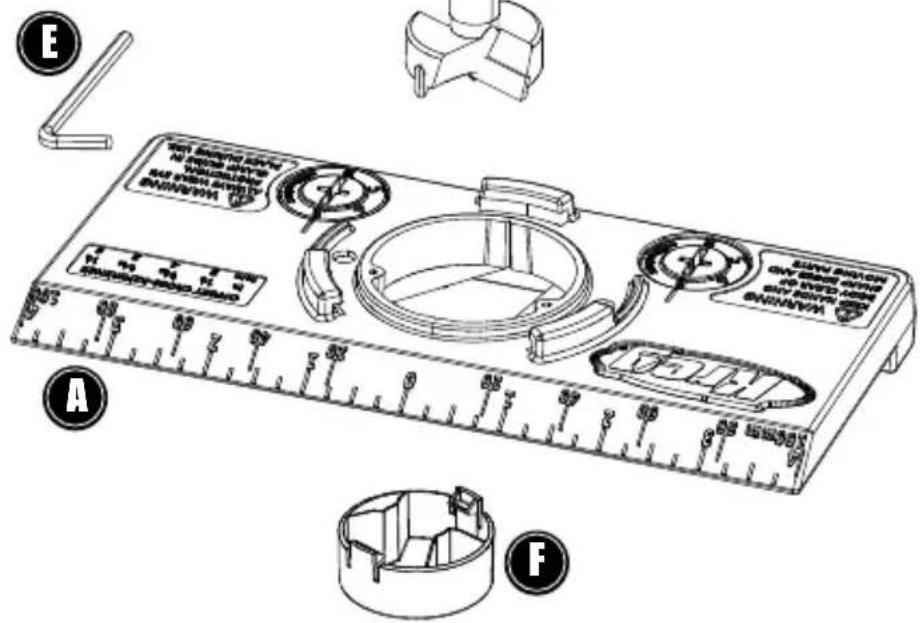

Mukana toimitettavat tarvikkeet: (A) Perusta (B) Porausohjain (C) 35 mm puuporausterä (D) Välikerengas (E) Kuusiokolmioavain (F) Suoja Tarvittavat työkalut: Sähköporakone

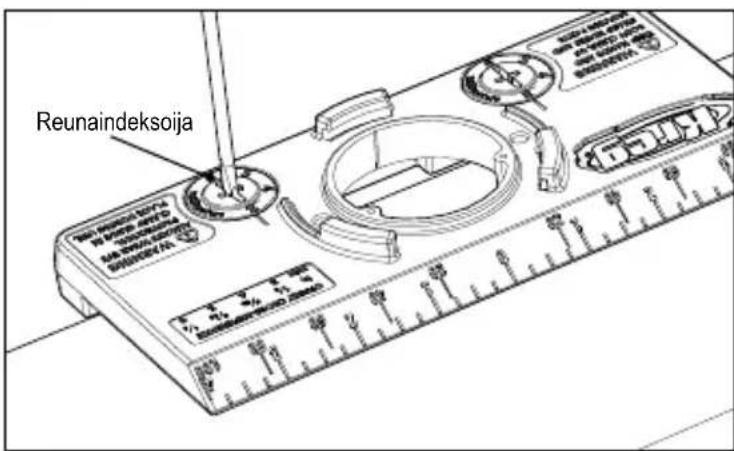

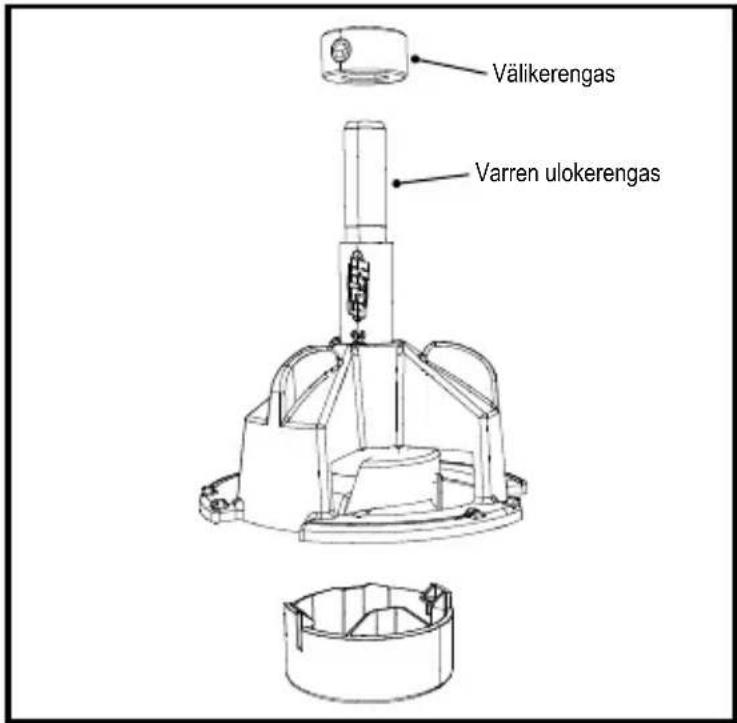

Käännä porausohjainta vastapäivään ja irrota se perustasta. Asenna 35 mm:n puuporaus- terä porausohjaimeen ja liu'uta välikerengas terän varteen, kunnes se kiinnittyy varren paksussa ulokekohtaan. Kiristä asennusruuvi kuusiokoloavaimella. Aseta porausohjain / 35 mm terä sivuun. Lue saranavalmistajasi ohjeista, mikä oikean etäisyyden tulisi olla oven reunasta 35 mm:n saranakuopan reunaan. Käytä talttapääruu- vimeisseliä ja käännä reunaindeksoijat niin, että asianmukainen etäisyys on samassa linjassa pohjan viivan kanssa. Etäisyys oven reunasta reiän reunaan ilmoitetaan yleen- sä millimetreinä. Jos etäisyys ilmoitetaan tuuman osina, katso mittojen vastaavuustau- lukosta, mitä se merkitsee millimetreinä. Välikerengas Reunaindeksoija VAROITUS Poranterä on terävä. Pidä teränsuoja paikallaan, kunnes olet valmis poraamaan. Käytä suojakäsineitä, kun käsittelet suojaamatonta terää.

HUOMIO Tämän kiinnittimen kanssa toimitettava poranterä on pituudeltaan mukautettu niin, että sen varteen voi tarkasti kiinnittää välikerenkaan. Käytä ainoastaan 35 mm:n Kreg-puuporanteriä korvaavina osina.

Etäisyys, joka ilmoite- taan tuuman osina Aseta reunaindeksoi- jat millimetrimittaan 1/8 tuumaa 3 mm 5/32 tuumaa 4 mm 3/16 tuumaa 5 mm 1/4 tuumaa 6 mm Varren ulokerengasOhjaimen käyttö Aseta perusta niin, että reunaindeksoijan varret sijoittuvat perustan pohjalle ovenreunaa vasten. Aseta etäisyys oven ylä- tai alareunas- ta käyttämällä perustan vinoreunan mittaa (3,5 tuuman merkki kohdistettuna niin, että reuna näkyy) tai kohdistamalla merkitty keskiviiva mi- tan luvun 0 kanssa. Kiinnitä perusta kahdella ruuvipuristimella, joista yksi on porausohjai- men istukan ylä- ja toinen alapuolella. HUOMIO Jotta molemmat reunaindeksoijan kär- jet pysyvät kiinni ovessa, etäisyyden oven ylä- tai alapäästä pitää olla vähintään 2 tuumaa [51 mm].

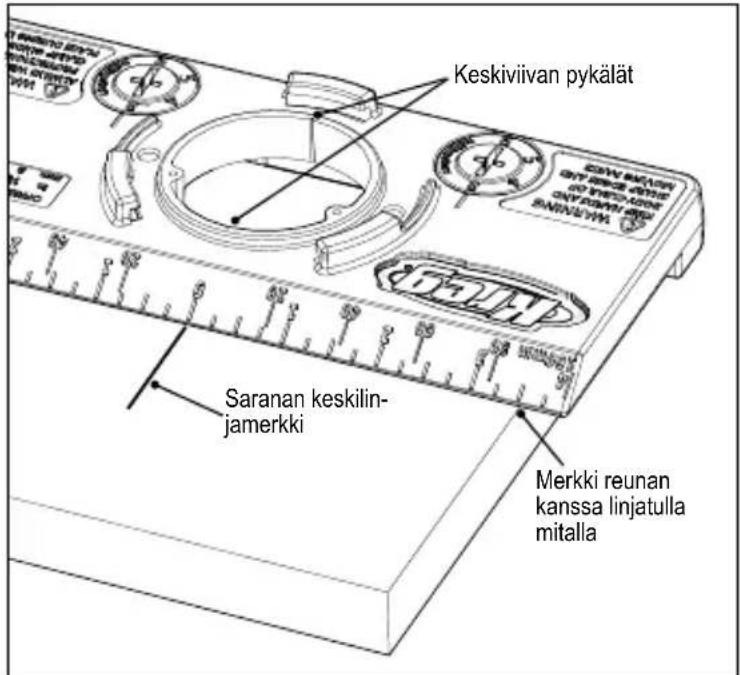

Merkki reunan kanssa linjatulla mitallaKeskiviivan pykälätSaranan keskilin-jamerkki Kun valmistajan ohjeet määrittävät etäisyyden ovenreunasta saranakuopan kes- kipisteeseen, katso asianmukainen reunain- deksoija-asetus ohjetaulukosta. Etäisyys ovenreunas- ta reiän keskipistee- seen Reunaindeksoi- ja-asetus 21 mm 3 mm 22 mm 4 mm 23 mm 5 mm 24 mm 6 mm HUOMIO Jos saranoidesi kanssa toimitetut asennusohjeet ovat epäselvät, epätäydelliset tai puuttuvat kokonaan, ota yhteyttä valmistajaan tai laitteistotoimittajaan saadaksesi täydelliset asennustiedot. Nämä tiedot ovat tärkeimpien laitteistovalmistajien omilla verkkosivuilla.

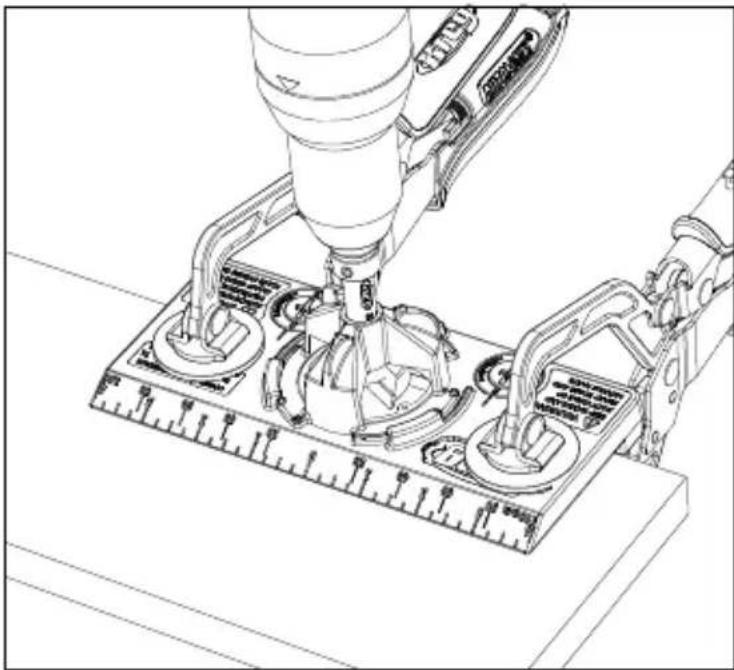

Kokoonpano 3Asenna poranterä sähköporakoneeseen, irrota poranterän suojus ja asenna porausohjain/ poranterä pohjaan kääntämällä porausohjainta myötä päivään, kunnes se kiristää kiinnit- timet. Käynnistä porakone, odota kunnes se käy täysillä ja poraa sitten reikä. Lopeta, kun välikerengas koskee porausohjaimeen. Kun pora on edelleen käynnissä, vedä terä takaisin ja sammuta porakone. Irrota porausohjain/ poranterä pohjasta. Kiinnitä

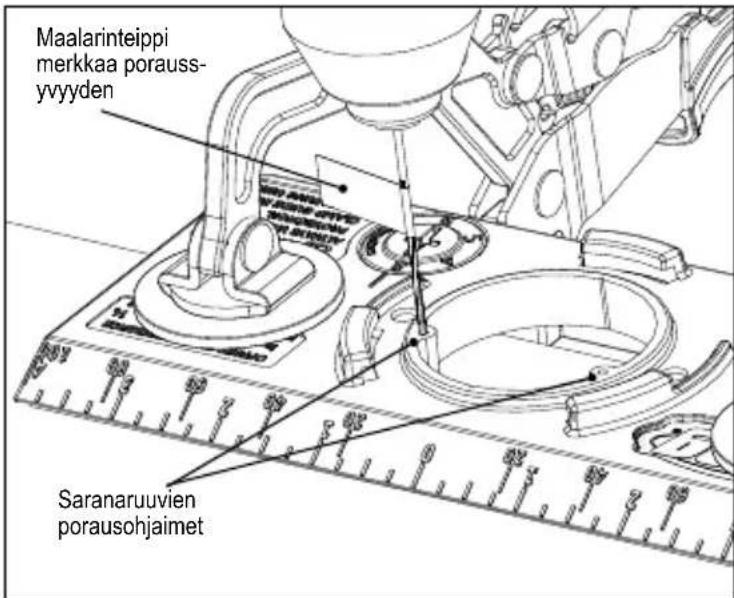

⁄16 tuuman [1,5 mm] poranterä sähköporakoneeseen. Asenna terä perustan saranaruuvien porausohjausmerkkien kohd- alle ja poraa oveen testireiät. Irrota ruuvipu- ristimet perustasta ja siirrä ne seuraavaan saranakohtaan. HUOMIO Jotta välttyisit vahingossa poraamasta oven läpi, kun poraat saranaruuvien testireikiä, kiinnitä pala maalarinteippiä poranterän ympärille. Sen tulisi ulottua ⅞ tuumaa [22 mm] kärjestä (½ tuumaa [13 mm] perustan paksuuden takia sekä lisäksi ⅜ tuumaa [10 mm] testireiän syvyyttä varten).

Noudata saranavalmistajasi ohjeita saranaki- innikelevyjen asentamisesta oikeaan kohtaan kaappia. Saranaruuvien porausohjaimet Maalarinteippi merkkaa porauss- yvyyden Ohjaimen käyttö

HUOMIO Käytä aina kahta ruuvipuristinta ohjai- men kiinnittämiseksi.

HUOMIOUseimmat saranaruuvit edellyttävät

⁄16 tuuman [1,5 mm] testireiän poraamista. Tarkista saranaruuvien testireiän koko ennen kuin aloitat poraamisen. !Sicurezza
