INSTRUKCJA OBSŁUGI Concealed Hinge Jig Kreg

Należy przestrzegać instrukcji i wytycznych dotyczących bezpieczeństwa przygotowanych przez producenta wiertarki. Należy zawsze stosować ochronę oczu.

Wiertło jest ostre. Wkład powinien być zakryty zaślepką do momentu użycia wiertła. Podczas obsługi niezakrytego wkładu wiertła należy używać rękawiczek ochronnych.

Użyj dwóch zacisków do mocowania szablonu do wierconego materiału. Materiału nie należy przytrzymywać ręcznie. Ciało i ręce trzymać z dala od ostrych krawędzi i ruchomych części.

Podczas wiercenia ręce i palce należy trzymać z dala od powierzchni wierconego materiału.

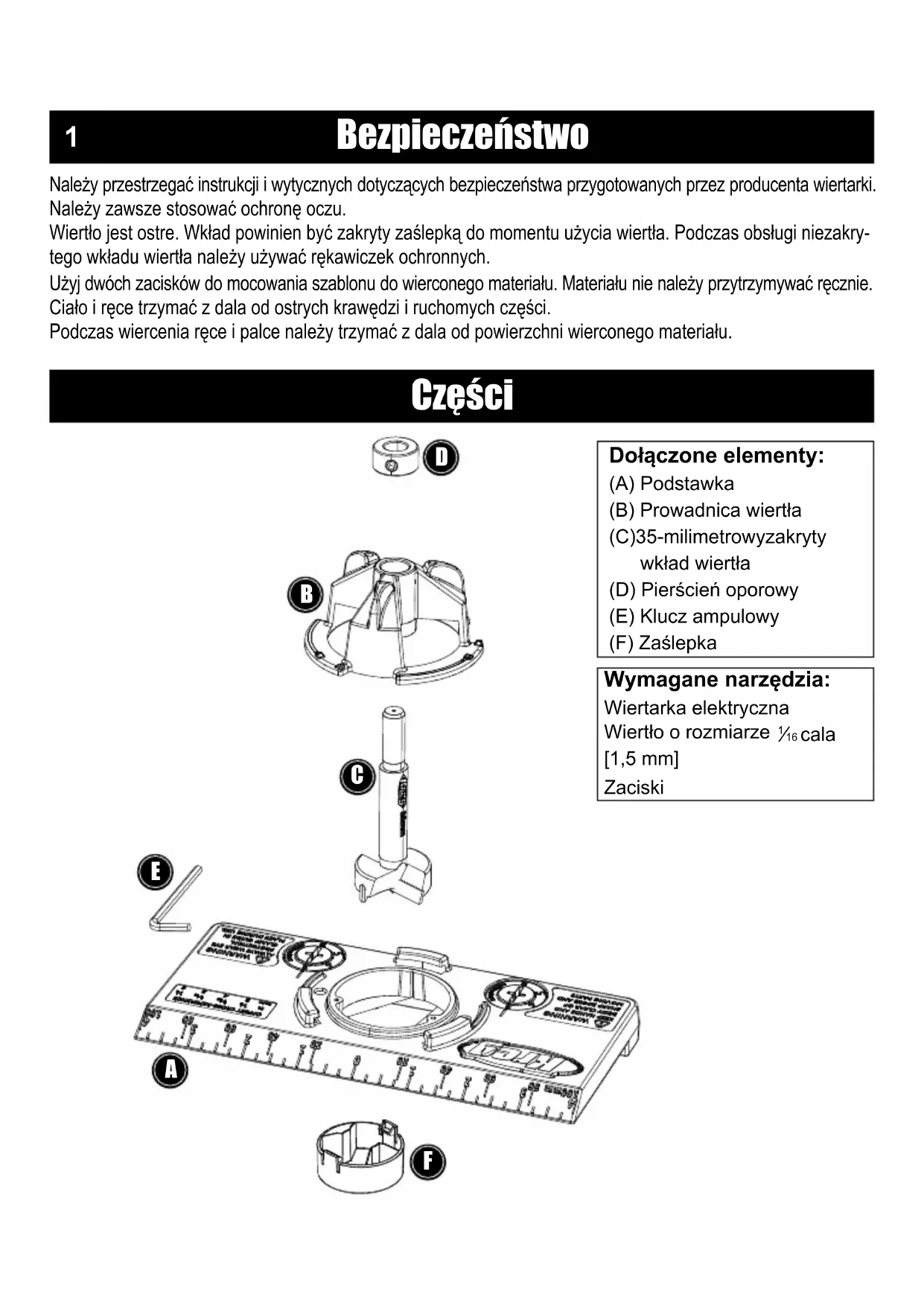

Części

(A) Podstawka

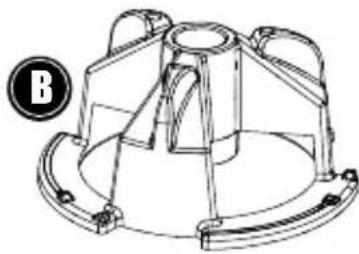

(B) Prowadnica wiertła
(C)35-milimetrowyzakryty wkład wiertła
(D) Pierścień oporowy
(E) Klucz ampulowy
(F) Zaślepka

Wymagane narzędzia:

Wiertarka elektryczna

Wiertło o rozmiarze 116 cala

[1,5 mm]

Zaciski

Montaż

Obróć prowadnicę wiertła w kierunku przeci- wnym do ruchu wskazówek zegara i wyciągnij ją z podstawki. Włóż 35-milimetrowy wkład wiertła do wiercenia otworów na prowadnicę wiertła i wsuń pierścień oporowy na trzon wiertła, aż będzie on mocno przytwierdzony. Dokręć śrubę dociskową za pomocą klucza ampulowego. Odóż prowadnicę wiertła/35milimetrowy wkład.

! UWAGA Wiertło jest ostre. Wkład powinien być zakryty zaślepką do momentu użycia wiertła. Podczas obsługi niezakrytego wkładu wiertła należy używać rękawiczek ochronnych.

! UWAGA Wiertło używane wraz z szablonem ma niestandardową długość i jest wyposażone w trzon przeznaczony do mocowania pierścienia oporowego w odpowiedniej pozycji. Jako części zamiennej należy używać wyłącznie odpowiedniego, 35-milimetrowego wkładu wiertła firmy Kreg.

Odległość od krawędzi drzwi do krawędzi 35-milimetrowego otworu na zawias można znaleźć w instrukcji producenta zawiasów. Za pomocą płaskiego śrubokrętu obróć wskaźniki krawędziowe tak, by odległości zgadzały się z kreską na podstawce. Odległości krawędzi od drzwi i odległości krawędzi od wierconego otworu zazwyczaj są podawane w milimetrach. Jeśli wymiary podane są jako ułamki cali, użyj tabeli porównawczej, aby uzyskać odpowiednią wartość.

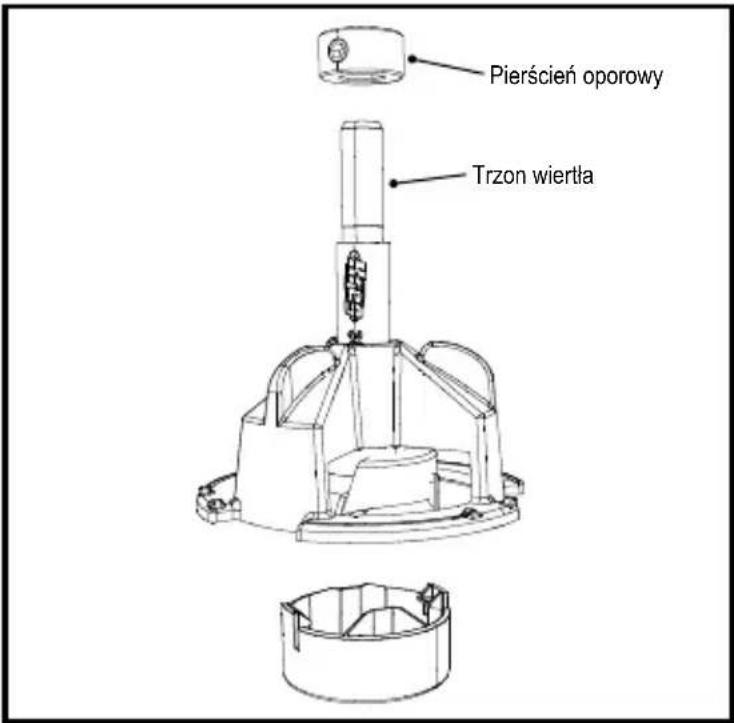

Pierścień oporowy Trzon wiertła

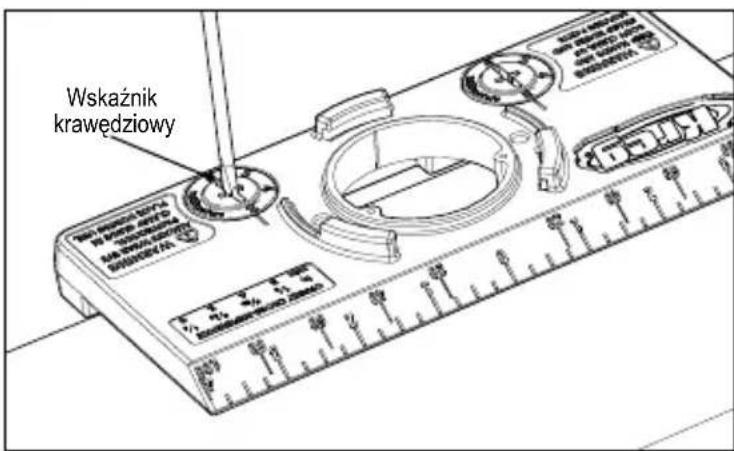

Wskaźnik krawędziowy

Wymiary podane jako ułamki cala	Przestaw wskaźniki krawędziowe na wymiary podane w milimetrach
1/8 cala 3 mm
5/32 cala 4 mm
3/16 cala 5 mm
1/4 cala 6 mm

3

Montaż

Jeśli instrukcje producenta określają odległość między krawędzią drzwi i środkiem otworu na zawias, użyj tabeli porównawczej, aby sprawdzić odpowiednie ustawienia wskaźników krawędziowych.

! UWAGA Jeśli instrukcja montażu załączone- go przez producenta zawiasów nie zawiera konkretnych danych, są one niekompletne lub ich brakuje, skontaktuj się z producentem lub dys- trybutorem odpowiedniego elementu, aby uzys- kać dokładne informacje dotyczące montażu. Większe firmy produkujące odpowiednie elementy wyposażenia zamieszczają takie informacje na swojej stronie internetowej.

Odległość między krawędzią drzwi i środkiem otworu	Ustawienie wskaźnika krawędziowego
21 mm 3 mm
22 mm 4 mm
23 mm 5 mm
24 mm 6 mm

Korzystanie z szablonu

Umieść podstawkę na krawędzi drzwi, na której ma zostać zamontowany zawias, za pomocą wskaźników krawędziowych umieszczonych na podstawce. Ustaw odległość od górnej lub dolnej krawędzi drzwi za pomocą miarki znajdującej po ukośnej krawędzi podstawki (kreska oznaczająca odległość 3½ dopasowana do krawędzi, jak na ilustracji) dopasuj do oznaczenia środka („0”) na skali. Przymocuj podstawkę do drzwi za pomocą dwóch zacisków — jednego powyżej, drugiego poniżej otworu prowadnicy wiertła.

! UWAGA Aby oba wskaźniki odległości od krawędzi stykały się z drzwiami, odległość od górnej lub dolnej krawędzi drzwi do środka otworu na zawias musi wynosić co najmniej 2 cale [51 mm].

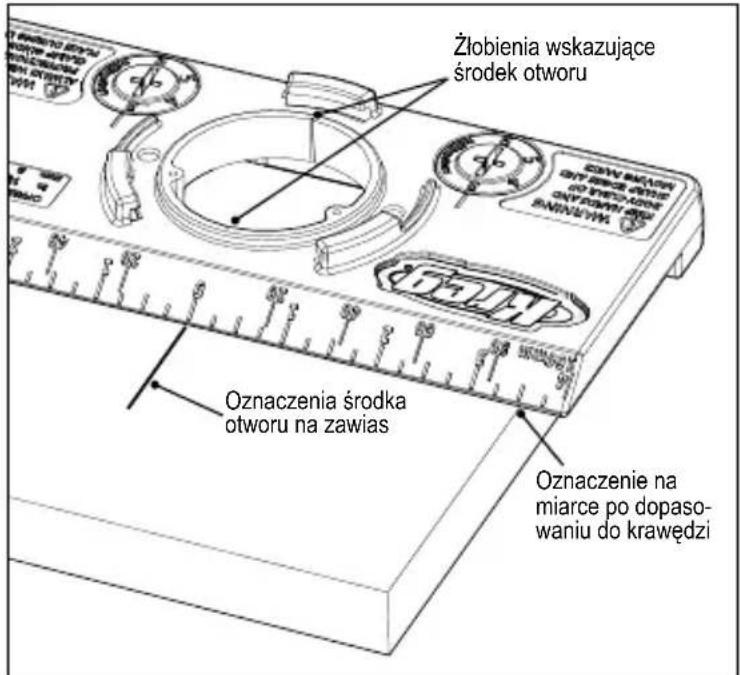

Żlobienia wskazujące środek otworu Oznaczenia środka otworu na zawias Oznaczenie na miarce po dopaso- waniu do krawędzi

Korzystanie z szablonu

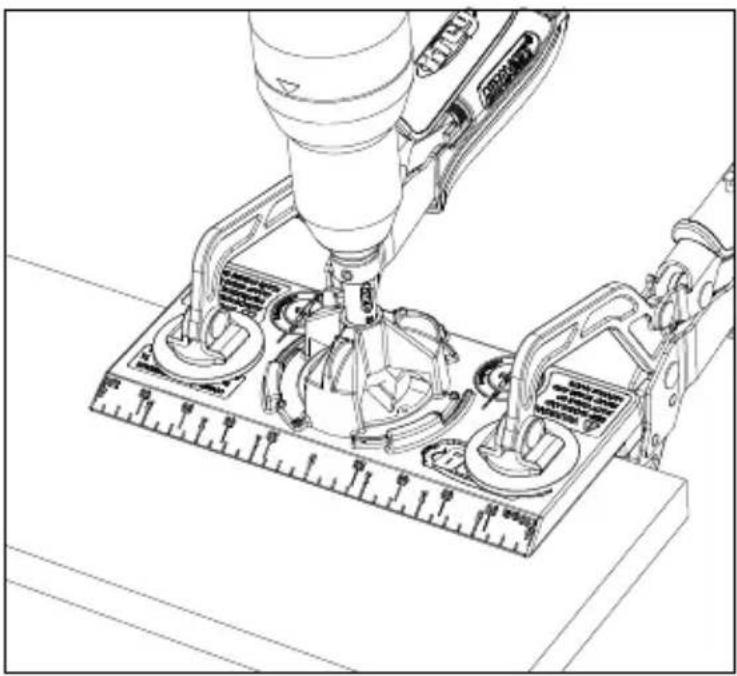

Zamontuj wkład wiertła na wiertarkę, usuń zaślepkę z wkładu, a następnie zamontuj prowadnicę wiertła/wiertło na podstawkę, obracając prowadnicę zgodnie z ruchem wskazówek zegara, aż znajdzie się w odpowiednich zapadkach. Włącz wiertarkę, poczekaj aż nabierze odpowiedniej prędkości, i wywierć otwór. Przerwij wiercenie, kiedy pierścień oporowy zetknie się z prowadnicą. Odsuń wiertło nie wyłączając wiertarki, a następnie wyłącz. Wyjmij prowadnicę/wiertło z podstawki.

⚠ UWAGA Zawsze używaj obu zacisków do mocowania szablonu.

Zamocuj wkład o rozmiarze 116 " [1,5 mm] na wiertarce elektrycznej. Wsuń wkład w prowadnice otworów na śruby zawiasu w podstawce i wywierć otwory pilotażowe w drzwiach. Odepnij podstawkę i przesuń ją na miejsce montażu drugiego zawiasu.

! UWAGA Większość śrubek do zawiasów wymaga wywiercenia otworu pilotażowego o rozmiarze 1/16" [1,5 mm]. Przed rozpoczęciem wiercenia sprawdź rozmiar otworów pilotażowych odpowiednich dla śrubek zawiasu.
UWAGA Aby uniknąć przypadkowego przewiercenia drzwi podczas wiercenia otworów pilotażowych na śrubki do zawiasu, owiń wiertło kawałkiem taśmy maskującej o długości 18 cala [22 mm] w części poniżej czubka ( 12 cala [13 mm] na szerokości podstawki i 38 cala [10 mm] na głębokości otworu pilotażowego).

Zapoznaj się z informacjami producenta zawiasów dotyczącymi umiejscowienia płytek do mocowania zawiasów w szafce.

Taśma maskująca wskazuje głębokość wiercenia Wskazówki dotyczące wiercenia otworów na śruby do zawiasu
