INSTRUKCJA OBSŁUGI Cabinet Hardware Jig Kreg

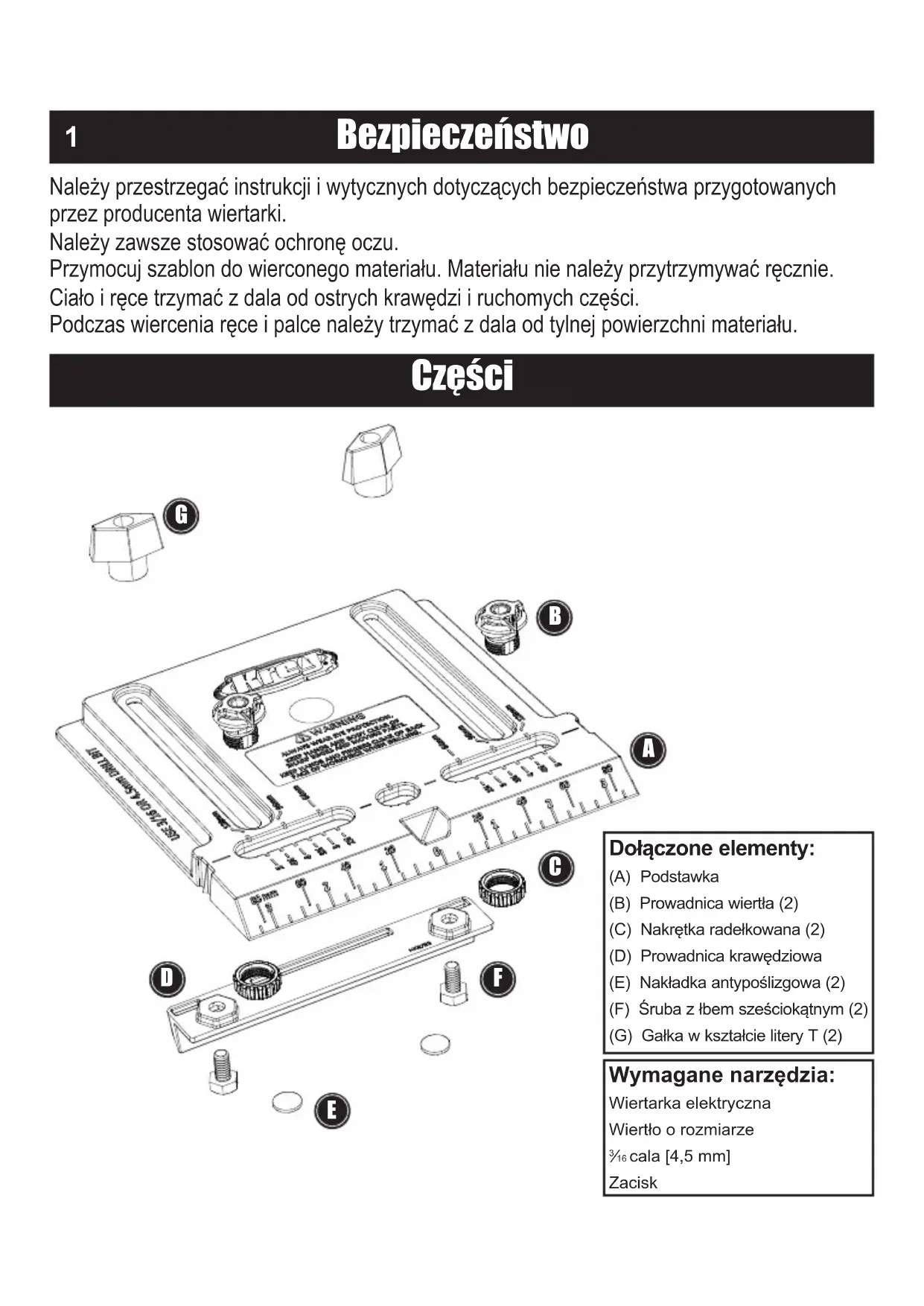

Należy przestrzegać instrukcji i wytycznych dotyczących bezpieczeństwa przygotowanych przez producenta wiertarki. Należy zawsze stosować ochronę oczu. Przymocuj szablon do wierconego materiału. Materiału nie należy przytrzymywać ręcznie. Ciało i ręce trzymać z dala od ostrych krawędzi i ruchomych części. Podczas wiercenia ręce i palce należy trzymać z dala od tylnej powierzchni materiału. Części

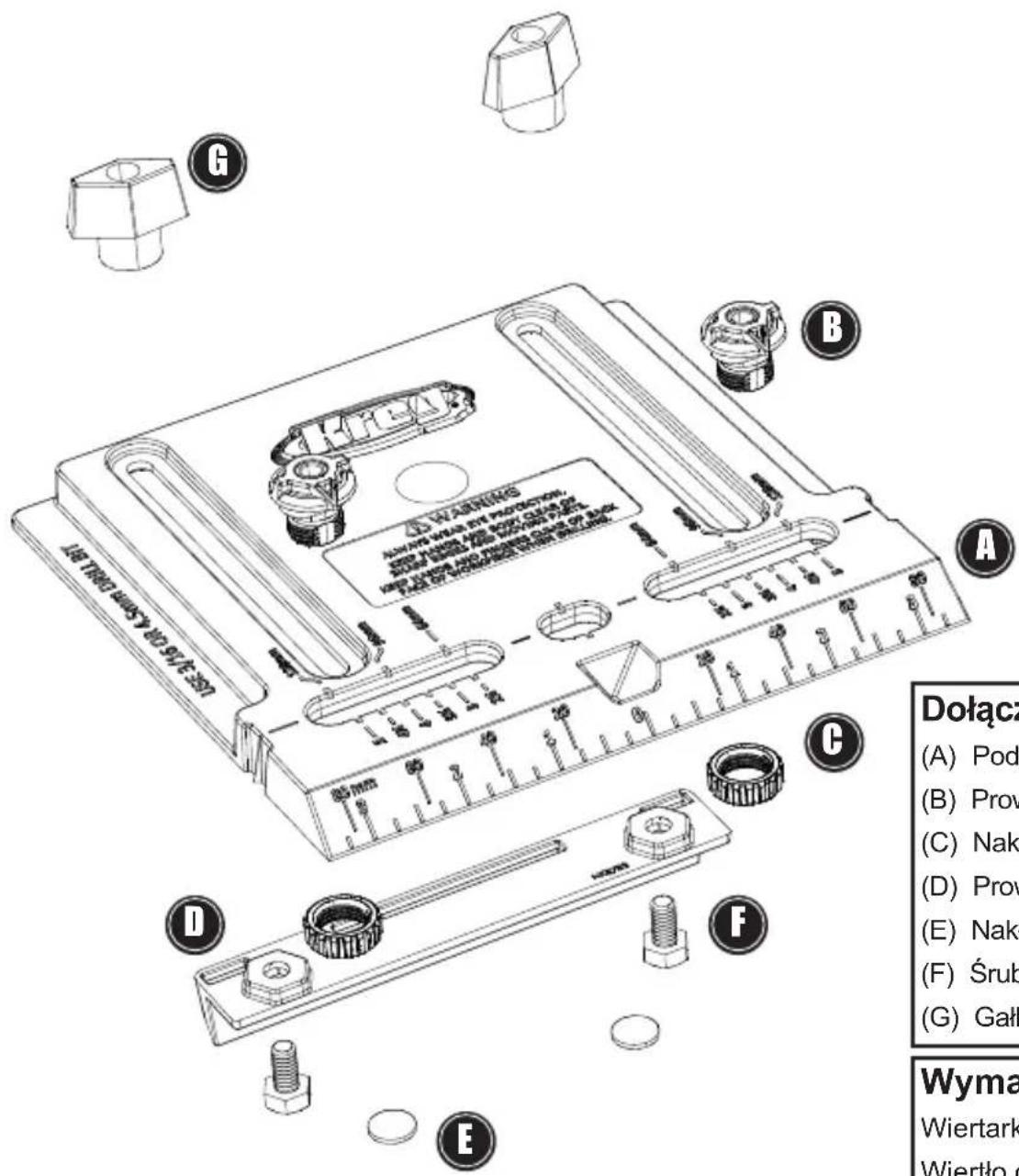

Dołączone elementy: (A) Podstawka(B) Prowadnica wiertła (2)(C) Nakrętka radełkowana (2)(D) Prowadnica krawędziowa(E) Nakładka antypoślizgowa (2)(F) Śruba z łbem sześciokątnym (2)(G) Gałka w kształcie litery T (2) Wymagane narzędzia: Wiertarka elektrycznaWiertło o rozmiarze ⁄16 cala [4,5 mm]ZaciskMontaż

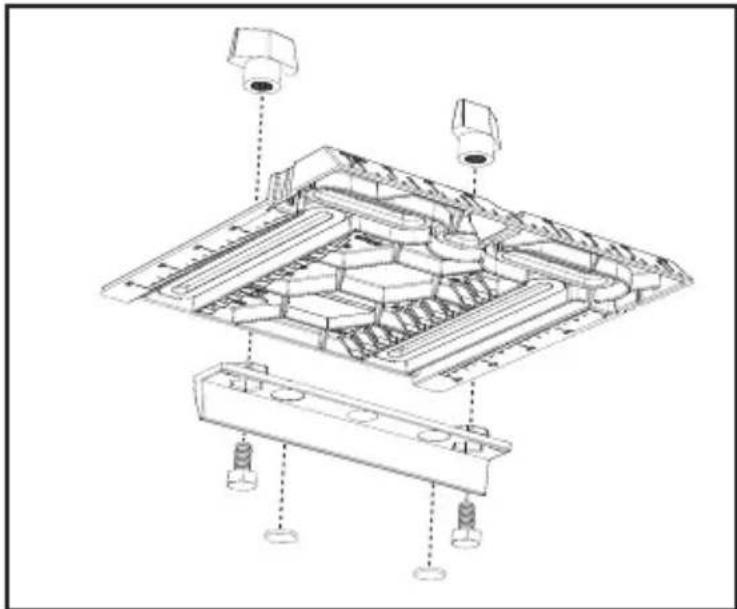

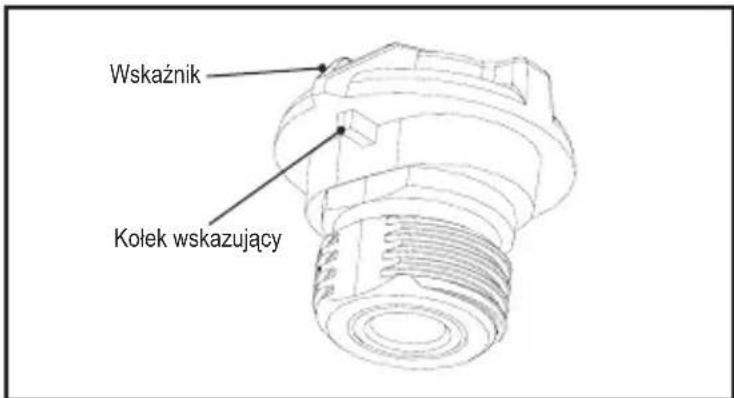

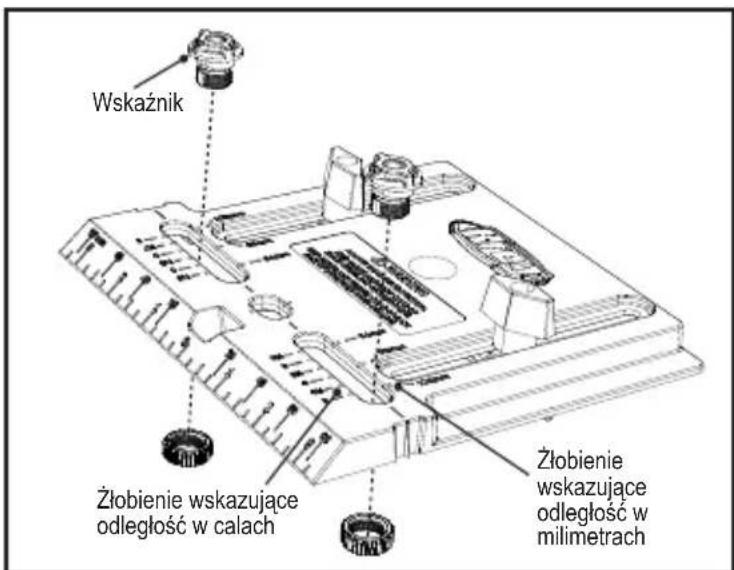

Zdejmij nakładki antypoślizgowe z folii transferowej i przyczep je do okrągłych wgłębień znajdujących się na prowadnicy krawędziowej. Umieść prowadnicę krawędziową pomiędzy miarkami podającymi cale na spodniej stronie podstawki. Umieść śruby z łbem sześciokątnym na spodzie sześciokątnych wgłębień i od górnej strony podstawki wsuń w nie gałki w kształcie litery T. W przypadku uchwytów: Włóż prowadnice wiertła w otwory po obu stronach centralnego otworu, dopasowując wskaźnik na każdej prowadnicy do miejsca na podstawce wskazującego odległość między środkami otworów na śruby uchwytu. Podstawka wyposażona jest we wskaźniki (w calach milimetrach) odległości między środkami otworów standardowych uchwytów. Upewnij się, że kołek znajdujący się pod spodnią stroną prowadnicy umieszczony jest w odpowiednim żłobieniu wskazującym w podstawce. Wkręć nakrętki radełkowane do prowadnic wiertła od spodniej strony podstawki. Żłobienie wskazujące odległość w milimetrach Żłobienie wskazujące odległość w calach Wskaźnik Wskaźnik Kołek wskazującyMontaż

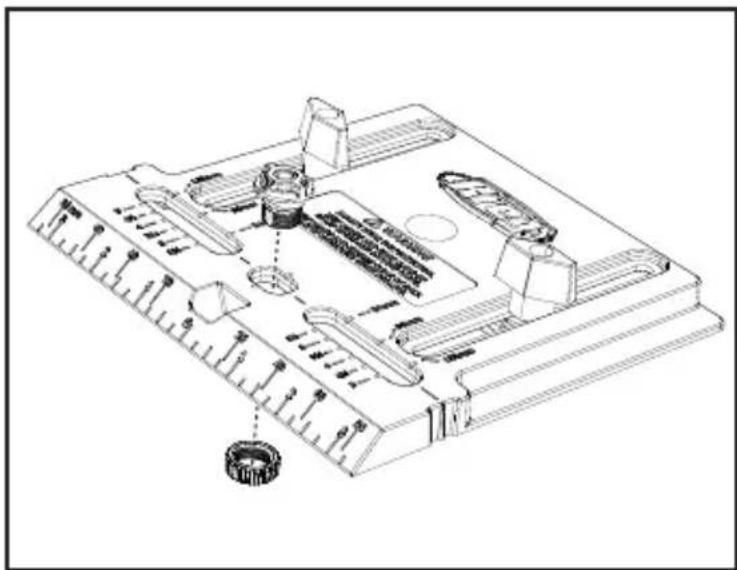

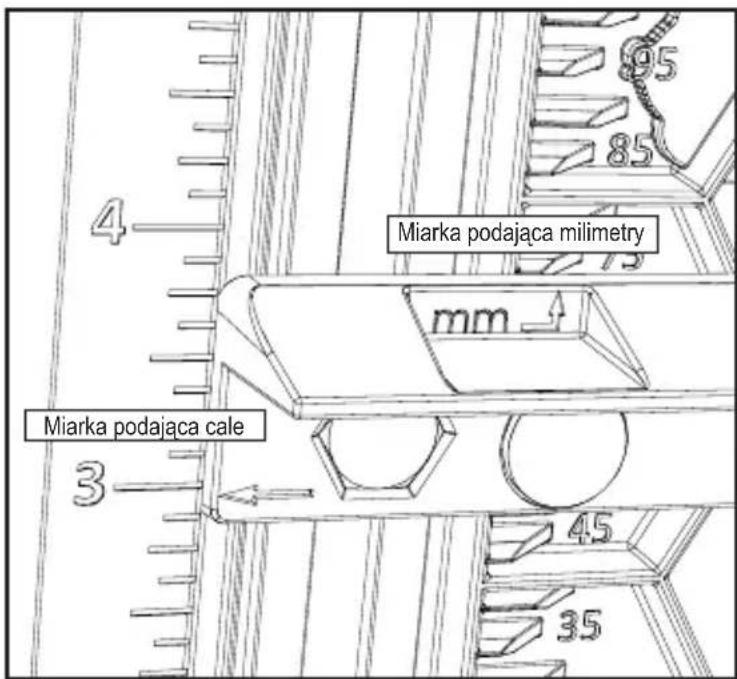

W przypadku wiercenia otworów na gałki: Wsuń jedną prowadnicę wiertła w centralny otwór i przykręć nakrętkę radełkowaną od spodniej strony podstawki. Umieść prowadnicę krawędziową w odpowiedniej odległości od wierconego materiału, do którego mają zostać przymocowane uchwyty lub gałki. W przypadku wymiarów liczonych w calach, dopasuj strzałki znajdujące się na końcach prowadnicy krawędziowej do odpowiednich pozycji na miarkach podających cale na obu krawędziach podstawki. W przypadku wymiarów liczonych w milimetrach, dopasuj tylną krawędź prowadnicy krawędziowej do odpowiednich pozycji na miarkach podających milimetry umieszczonych wzdłuż wewnętrznych krawędzi suwaków krawędziowych. Dokręć gałki w kształcie litery T. UWAGA Suwaki krawędziowe dostosowują się do centralnych prowadnic wiertła w pozycji od 1 do 5 cali [25 do 120 mm na miarce podającej milimetry] od krawędzi wierconego materiału.

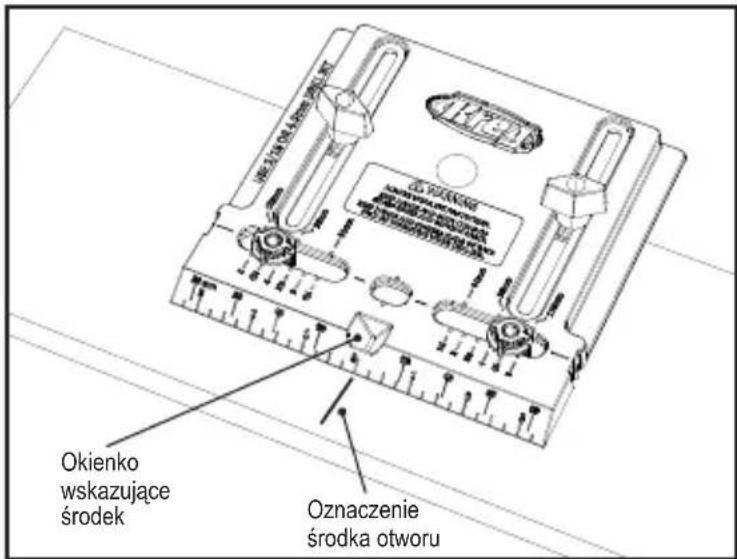

Miarka podająca milimetry Miarka podająca caleOznacz środek uchwytu lub gałki na wierconym materiale. Zamocuj wiertło o rozmiarze

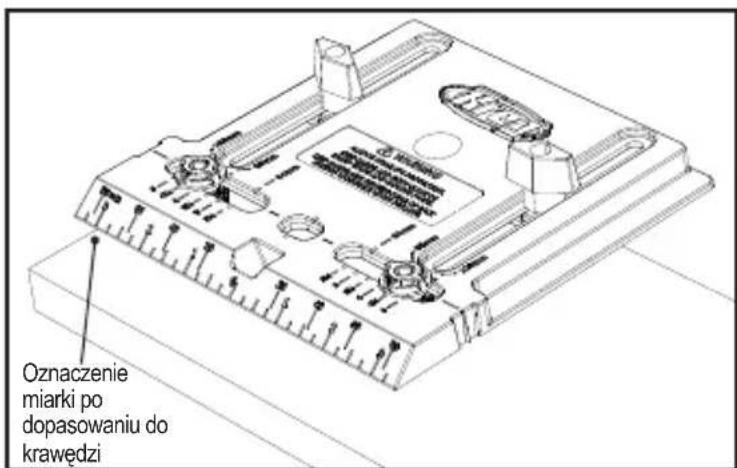

16cala [4,5 mm] na wiertarce elektrycznej. Umieść szablon do montowania elementów szafek tak, aby wskaźniki krawędziowy na krawędzi wierconego materiału znajdował się w pozycji ze środkiem widocznym w okienku wskazującym środek. Zamocuj prowadnicę na wierconym materiale za pomocą zacisków, wsuń wiertło w jedną lub obie prowadnice i wywierć odpowiednie otwory. Przykładowa ilustracja przedstawia szablon zamocowany do wiercenia otworów na uchwyt. Dodatkowe funkcje dopasowywania: Aby wycentrować gałkę w pozycji do 3½ cala [89 mm] od górnej lub dolnej krawędzi drzwi, użyj miarki podającej cale lub milimetry znajdującej się na ukośnej krawędzi podstawki. Aby dopasować szablon do montowania elementów szafek do odległości większych niż oznaczone na suwaku krawędziowym 5 cali [127 mm], oznacz poziome i pionowe linie wyznaczające środek na wierconym materiale, usuń suwak krawędziowy i dopasuj szablon za pomocą wskaźników środka na krawędziach podstawki i okienka wskazującego środek. Oznaczenie środka otworuOkienko wskazujące środekOznaczenie miarki po dopasowaniu do krawędzi UWAGA Jeśli to możliwe, przymocuj szablon do montowania elementów szafek do wierconego materiału za pomocą zacisków. Jeśli konieczne jest przytrzymanie prowadnicy ręką, palce i ręce należy trzymać z dala od tylnej powierzchni wierconego materiału.
UWAGA Aby zapobiec odpryskiwaniu materiału po wysunięciu wiertła z tylnej powierzchni wierconego materiału, przyciśnij do niej kawałek drewna.

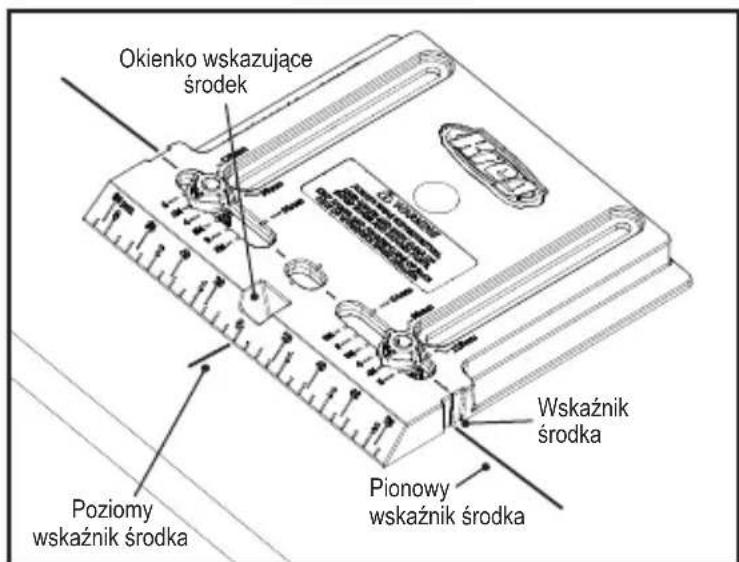

Wskaźnik środkaPionowy wskaźnik środkaPoziomy wskaźnik środkaOkienko wskazujące środek Korzystanie z szablonu 4Segurança
