FOIRE AUX QUESTIONS - Cabinet Hardware Jig Kreg

Comment utiliser le Kreg Cabinet Hardware Jig pour percer des trous pour les poignées de tiroir ?

Pour utiliser le Kreg Cabinet Hardware Jig, fixez d'abord le gabarit sur le tiroir à l'endroit désiré. Assurez-vous que le gabarit est bien aligné. Ensuite, choisissez la bonne profondeur de perçage et insérez la mèche de perceuse. Percez lentement pour garantir une coupe précise.

Quels types de poignées puis-je installer avec le Kreg Cabinet Hardware Jig ?

Le Kreg Cabinet Hardware Jig est conçu pour s'adapter à une large gamme de poignées et de boutons de tiroirs. Vérifiez simplement les dimensions de votre matériel pour vous assurer qu'il est compatible avec les repères du gabarit.

Que faire si le gabarit ne s'ajuste pas correctement sur mon tiroir ?

Vérifiez d'abord que le gabarit est bien fixé et qu'il n'y a pas de débris ou de saleté qui pourraient empêcher un bon ajustement. Si nécessaire, ajustez les réglages du gabarit en fonction des dimensions de votre tiroir.

Quelle taille de mèche dois-je utiliser avec le Kreg Cabinet Hardware Jig ?

La taille de la mèche dépend de la taille des vis que vous utilisez pour fixer vos poignées. En général, une mèche de 3,2 mm est recommandée pour la plupart des poignées standard. Consultez les spécifications de votre matériel pour plus de détails.

Puis-je utiliser le Kreg Cabinet Hardware Jig sur des portes de placard ?

Oui, le Kreg Cabinet Hardware Jig peut également être utilisé pour percer des trous dans les portes de placard, tant que vous alignez correctement le gabarit et choisissez la bonne profondeur de perçage.

Comment nettoyer et entretenir le Kreg Cabinet Hardware Jig ?

Pour nettoyer le gabarit, utilisez un chiffon doux pour essuyer toute poussière ou résidu de bois. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous de ranger le gabarit dans un endroit sec pour prolonger sa durée de vie.

Est-il possible de percer plusieurs trous avec le Kreg Cabinet Hardware Jig en une seule fois ?

Non, le Kreg Cabinet Hardware Jig est conçu pour percer un trou à la fois. Cependant, vous pouvez marquer plusieurs emplacements sur le gabarit pour faciliter le perçage successif.

Que faire si ma perceuse ne fonctionne pas correctement avec le Kreg Cabinet Hardware Jig ?

Assurez-vous que la mèche est correctement installée et que votre perceuse est en bon état de fonctionnement. Vérifiez également que la profondeur de perçage est correctement réglée et que vous utilisez une perceuse appropriée pour le travail.

MODE D'EMPLOI Cabinet Hardware Jig Kreg

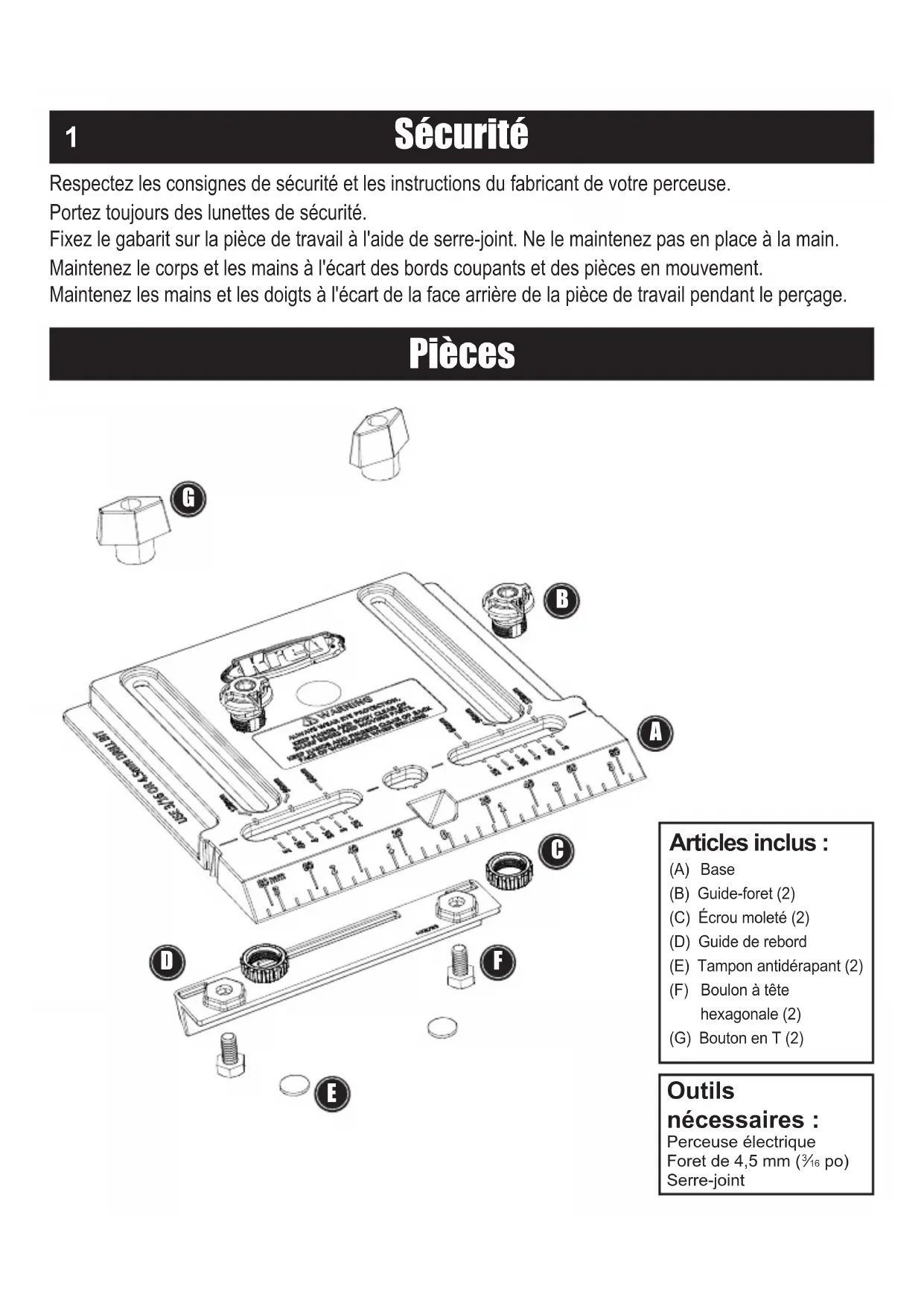

Respectez les consignes de sécurité et les instructions du fabricant de votre perceuse. Portez toujours des lunettes de sécurité. Fixez le gabarit sur la pièce de travail à l'aide de serre-joint. Ne le maintenez pas en place à la main. Maintenez le corps et les mains à l'écart des bords coupants et des pièces en mouvement. Maintenez les mains et les doigts à l'écart de la face arrière de la pièce de travail pendant le perçage. Pièces

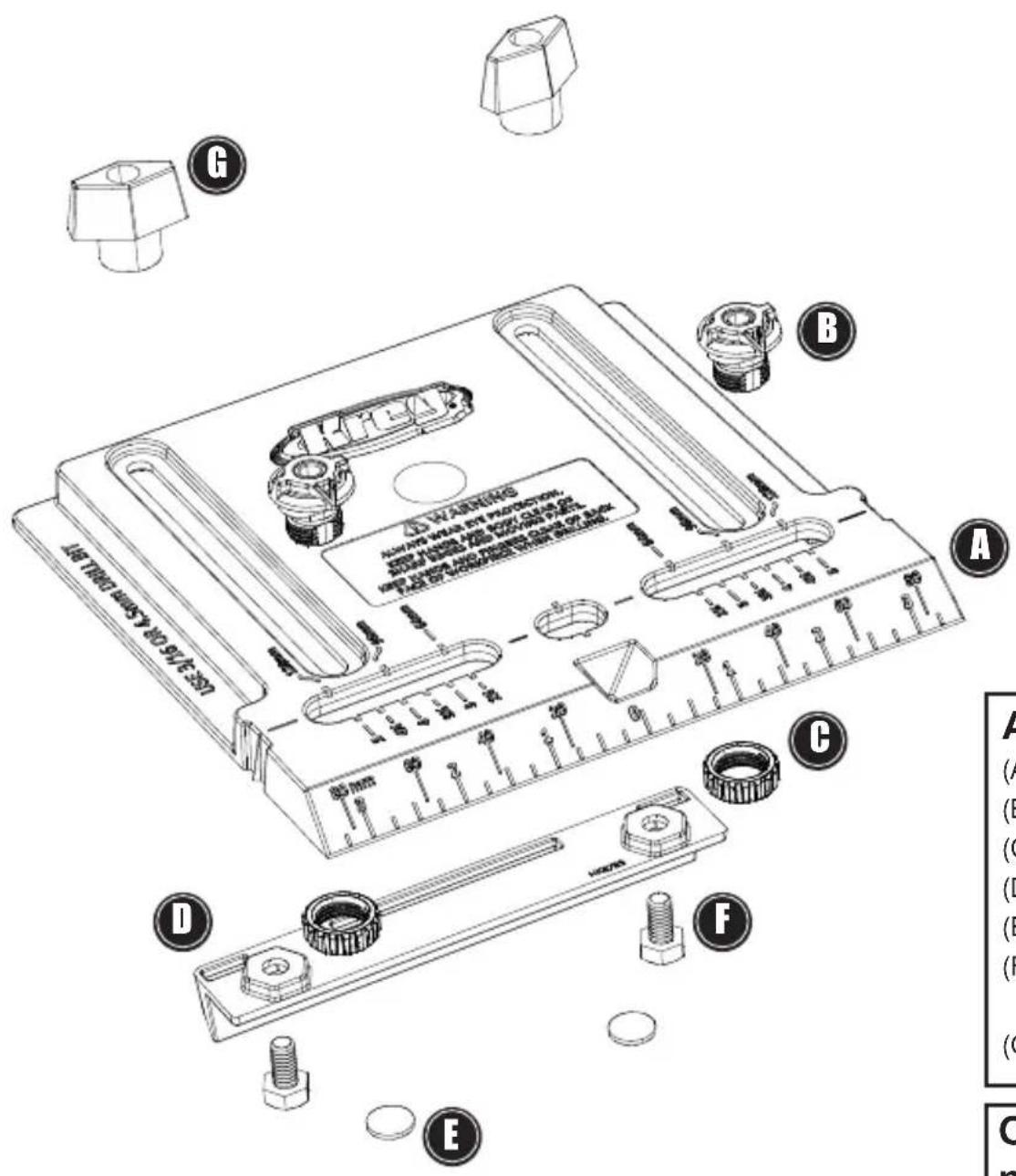

Articles inclus : (A) Base(B) Guide-foret (2)(C) Écrou moleté (2)(D) Guide de rebord(E) Tampon antidérapant (2)(F) Boulon à tête hexagonale (2)(G) Bouton en T (2) Outils nécessaires : Perceuse électriqueForet de 4,5 mm ( ⁄16 po)Serre-jointAssemblage

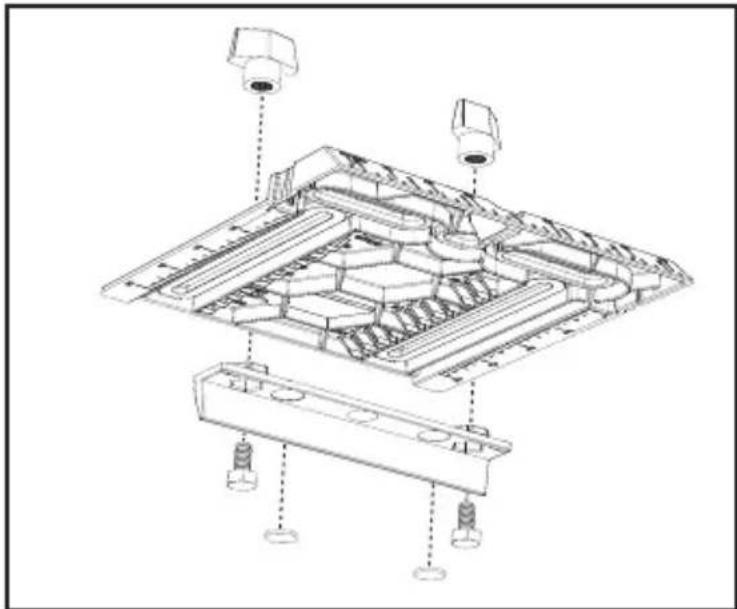

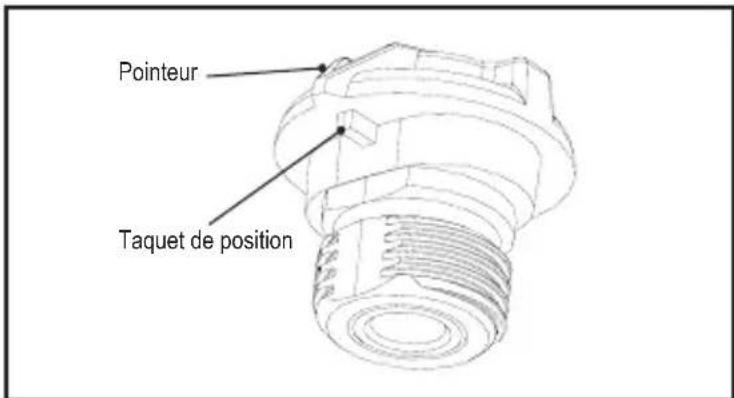

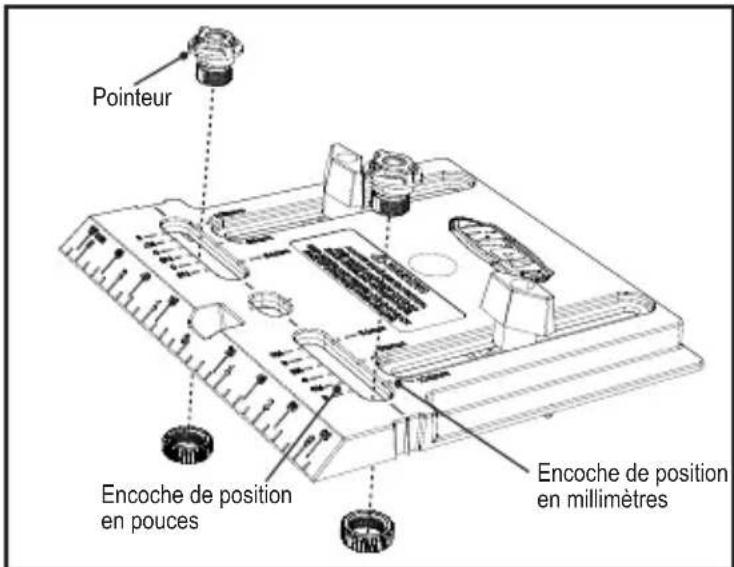

Retirez les tampons antidérapants de la pellicule protectrice et insérez-les dans les alvéoles circulaires du guide de rebord. Placez le guide de rebord sur la partie inférieure de la base, entre les échelles en pouces. Insérez les boulons à tête hexagonale dans les trous des alvéoles hexagonales par le dessous de la base et vissez les boutons en T par le haut de la base. Pour les poignées : Insérez les guide- forets dans les fentes situées de chaque côté du trou central, en alignant le pointeur de chaque guide-foret sur la dimension de la base qui correspond à la dimension entre le centre des trous de la poignée. La base est dotée des dimensions centre à centre en pouces et en millimètres des poignées courantes. Assurez-vous que le taquet de position situé sous le pointeur, sur le dessous du guide-foret, est placé dans la bonne encoche de la base. Vissez les écrous moletés sur les guide-forets par le dessous de la base. Encoche de position en millimètres Encoche de position en pouces Pointeur Pointeur Taquet de positionAssemblage

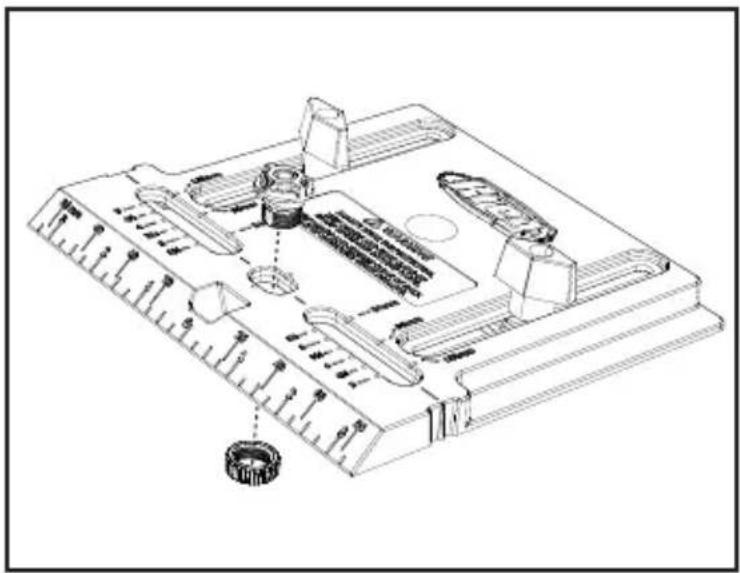

Pour les boutons : Insérez un guide-foret dans le trou central et vissez-le sur un écrou moleté par le dessous de la base. Ajustez le guide de rebord sur la distance souhaitée à partir du bord de la pièce de travail sur laquelle vous souhaitez installer la poignée ou le bouton. Pour les dimensions en pouces, alignez les èches qui se trouvent aux extrémités du guide de rebord sur la dimension appropriée des échelles en pouces le long des bords de la base. Pour les dimensions en millimètres, alignez le bord arrière du guide de rebord sur la dimension appropriée des échelles en millimètres le long des bords intérieurs des fentes de réglage du guide de rebord. Serrez les boutons en T. ATTENTION Le guide de rebord s'ajuste pour centrer les guide-forets compris entre 25 mm et 120 mm [1 po et 5 po] à partir du bord de la pièce de travail.

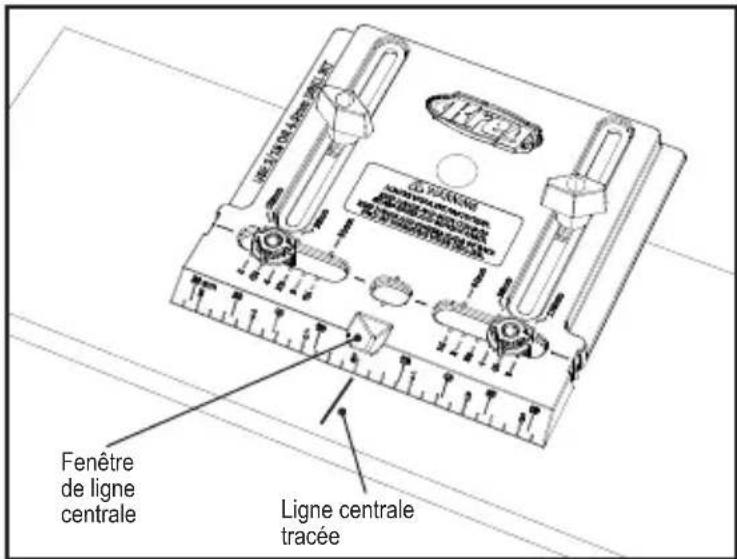

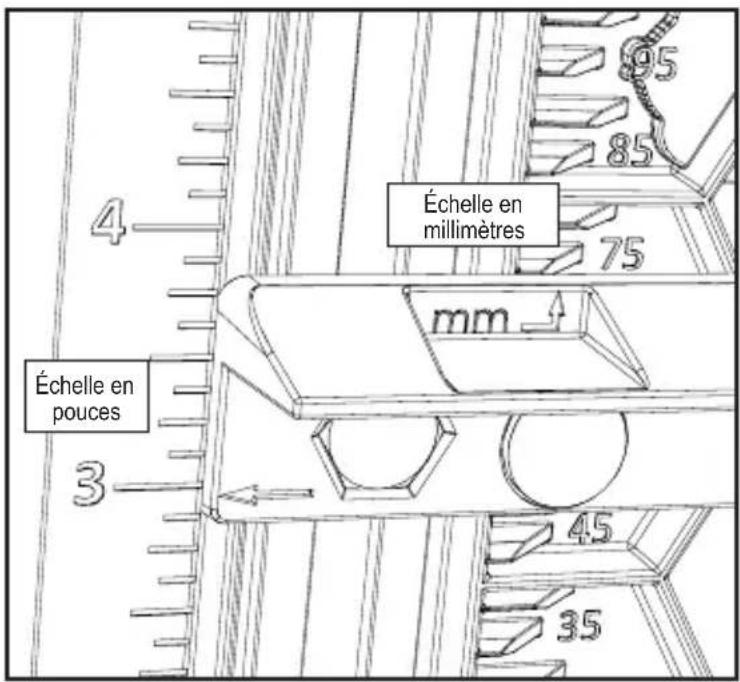

Échelle en millimètres Échelle en poucesTracez une ligne centrale sur la pièce de travail pour marquer la position de la poignée ou du bouton. Insérez un foret de 4,5 mm (

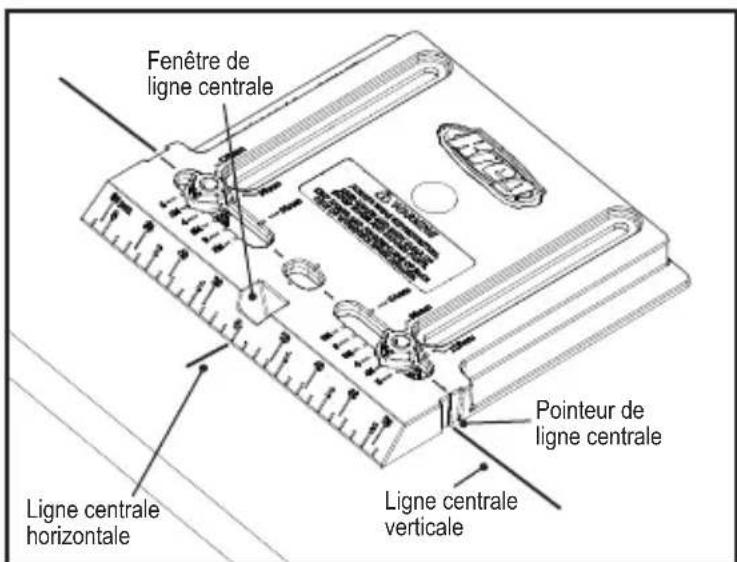

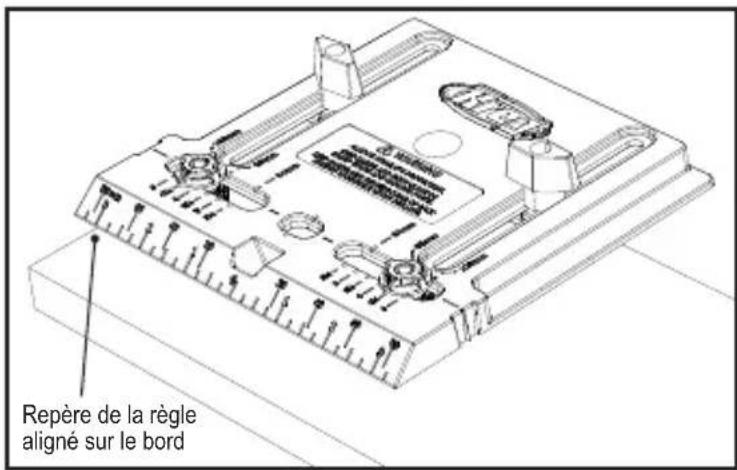

⁄16 po) dans votre perceuse. Positionnez le gabarit de quincaillerie pour armoires de façon à ce que le guide de rebord se trouve contre le bord de la pièce de travail et à ce que la ligne centrale apparaisse dans la fenêtre de ligne centrale. Fixez le gabarit sur la pièce de travail, insérez le foret dans le(s) guide-foret(s) et percez le(s) trou(s). L'image illustre le gabarit préparé pour l'installation d'une poignée. Caractéristiques d'alignement supplémentaires : Pour centrer un bouton mesurant jusqu'à 89 mm [3 1/2 po] par rapport au bord supérieur ou inférieur d'une porte, utilisez les échelles en pouces ou en millimètres situées sur le bord biseauté de la base. Pour aligner le gabarit de quincaillerie pour armoires sur des distances supérieures aux 127 mm [5 po] permis par le guide de rebord, tracez des lignes centrales horizontales et verticales sur votre pièce de travail, retirez le guide de rebord et alignez le gabarit à l'aide des pointeurs de ligne centrale sur les bords de la base et la fenêtre de ligne centrale. Ligne centrale tracéeFenêtre de ligne centraleRepère de la règle aligné sur le bord AVERTISSEMENT Dans la mesure du possible, xez le gabarit de quincaillerie pour armoires sur la pièce de travail. Si vous devez maintenir le gabarit en place manuellement, maintenez les mains et les doigts à l'écart de la face arrière de la pièce de travail pendant le perçage.

ATTENTION Pour empêcher les copeaux de sortir de la pièce de travail en même temps que le foret, xez un morceau de retailles de bois au dos de la pièce de travail.

Pointeur de ligne centraleLigne centrale verticaleLigne centrale horizontaleFenêtre de ligne centrale Utilisationdugabarit 4Seguridad
