BEDIENUNGSANLEITUNG Cabinet Hardware Jig Kreg
Folgen Sie den Anweisungen und Sicherheitsrichtlinien des Herstellers ihrer Bohrmschine. Tragen Sie stets eine Schutzbrille.
Sichern Sie die Schablone am Werkstück. Halten Sie sie nicht mit der Hand fest.
Halten Sie ihren Körper und ihre Höhe von den scharfen Kanten der Einsätze und von beweglichen Teilen fern.
Halten Sie ihre Hande und Finger beim Bohren von der Rückseite des Werkstücks fern.

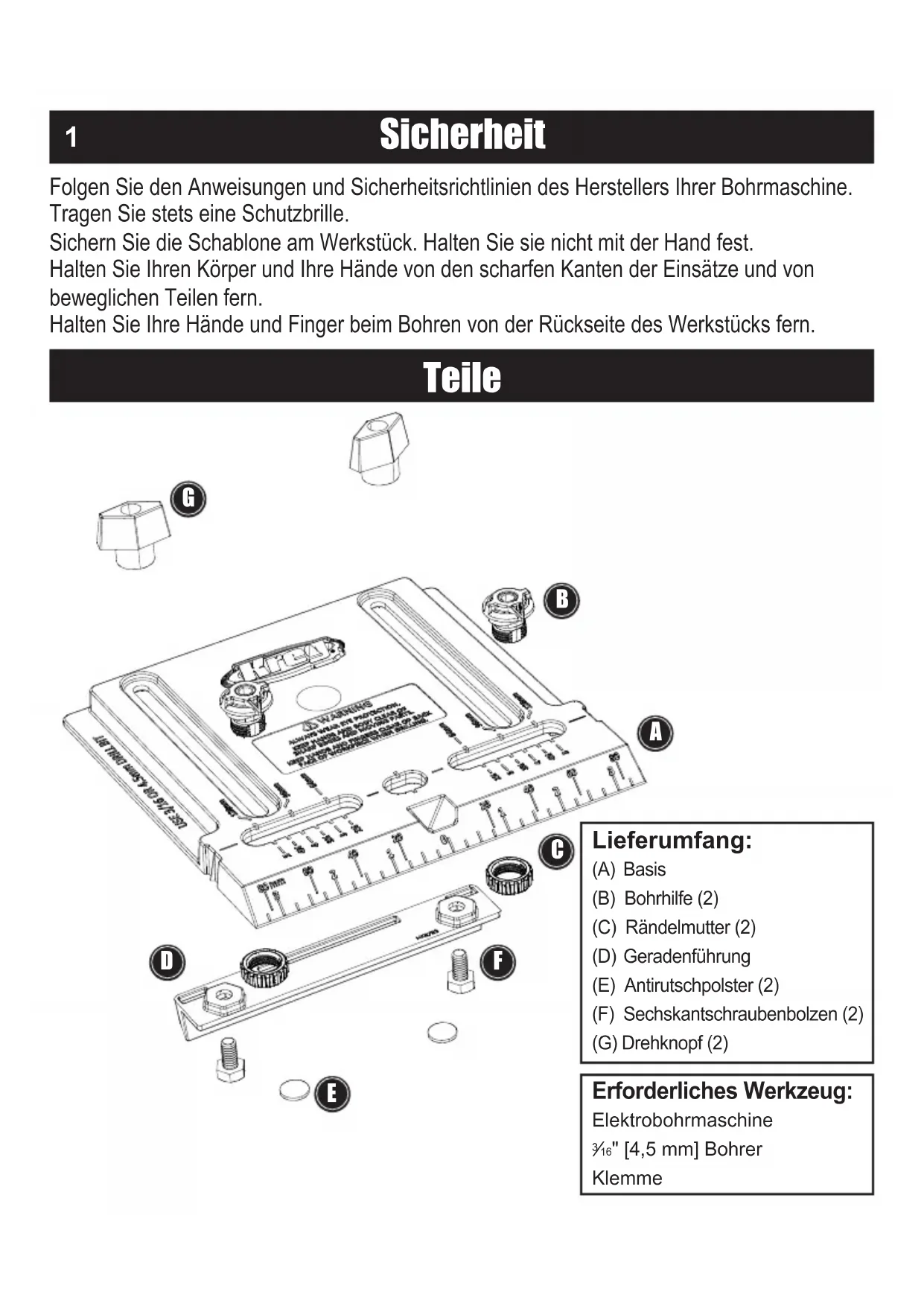

Teile

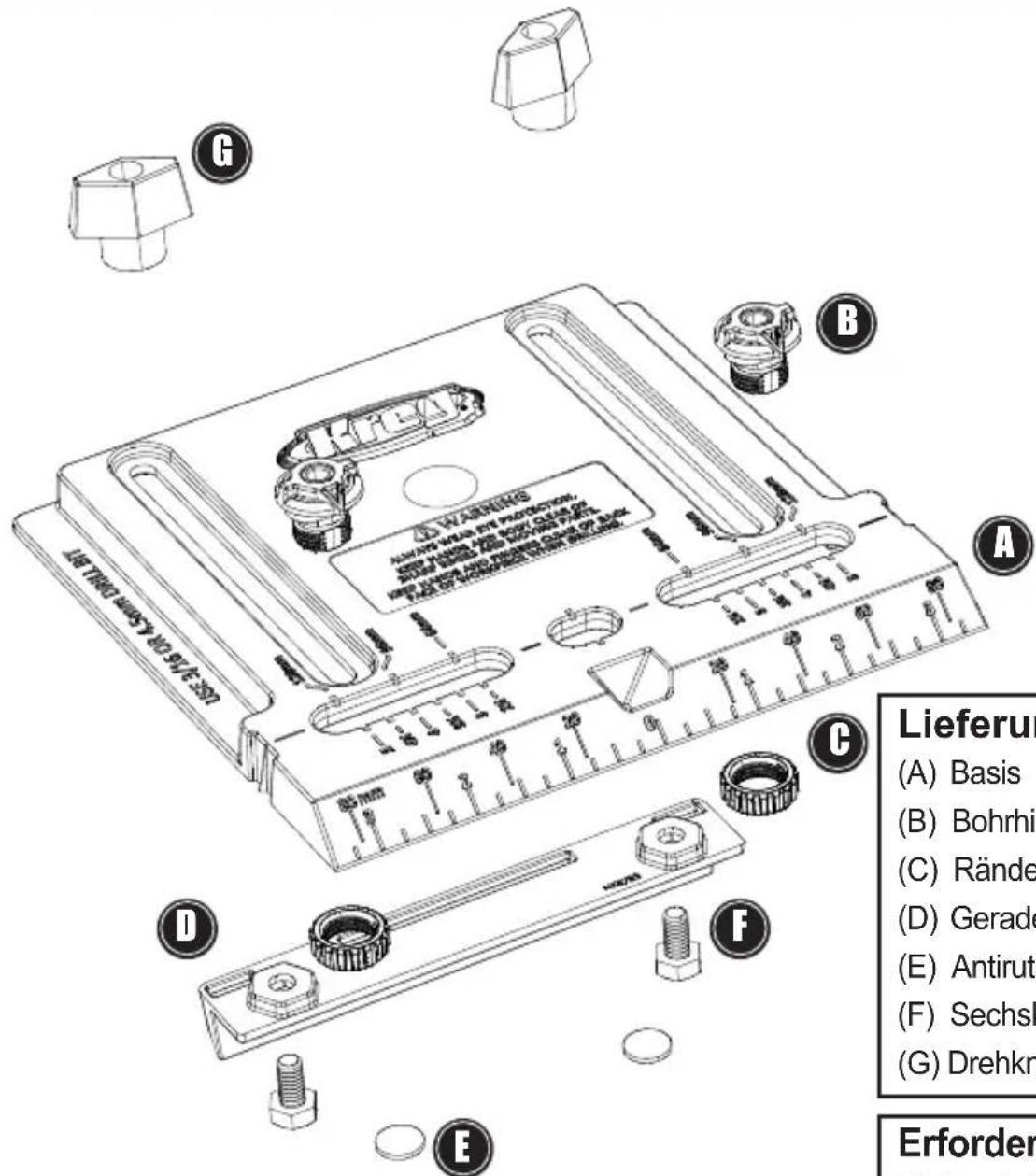

Lieferumfang:
(A) Basis
(B) Bohrhilfe (2)
(C) Rendelmutter (2)
(D) Geradenführung
(E) Antirutschpolster (2)
(F) Sechskantschraubenbolzen (2)
(G) Drehknopf (2)
Erforderliches Werkzeug:
Elektrobohrmaschine
%_16 [4,5 mm] Bohrer
Klemme
Montage

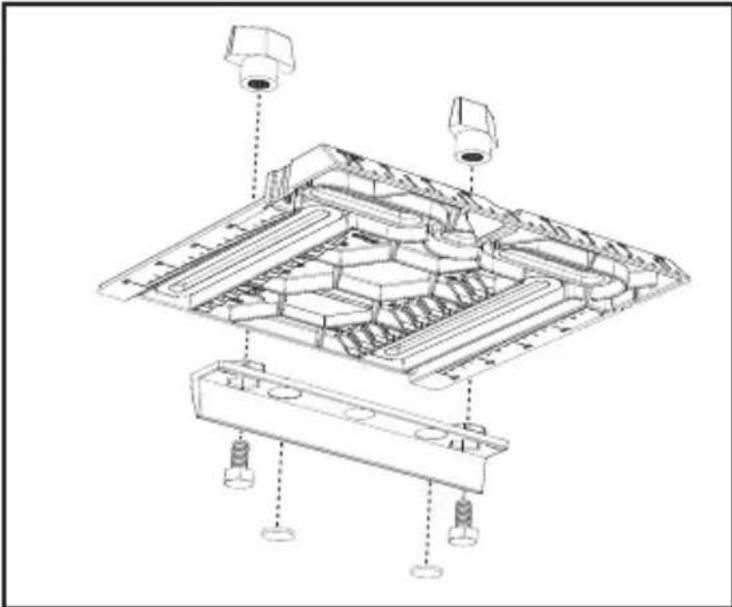

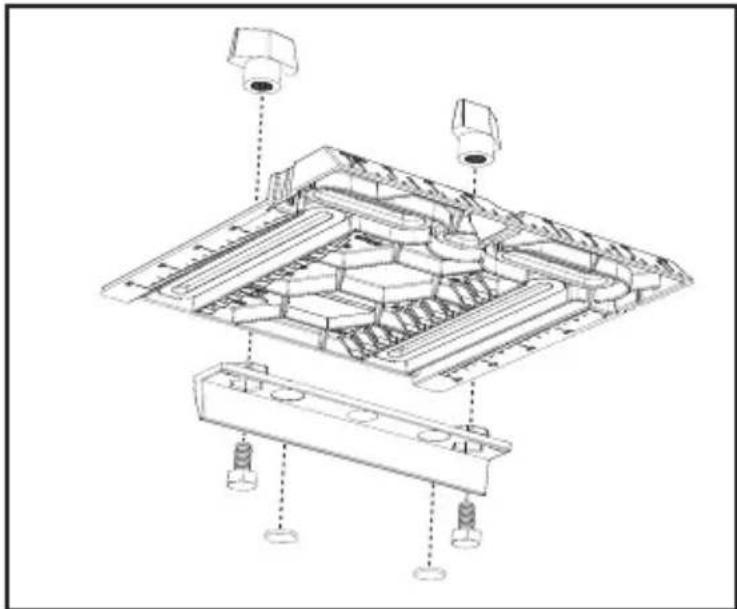

Entfermen Sie die Antirutschpolster vom Abdeckpapier und legen Sie sie in die kreisfornigen Aussparungen in der Geradenführung. Positionieren Sie die Geradenführung unter an der Basis zwischen den Zollskalen. Fugen Sie die Sechskantschraubenbolzen an den Unterheiten der sechseckigen Aussparungen in die Bohrungen ein und drehen Sie die Drehknöppe oben an der Basis fest.

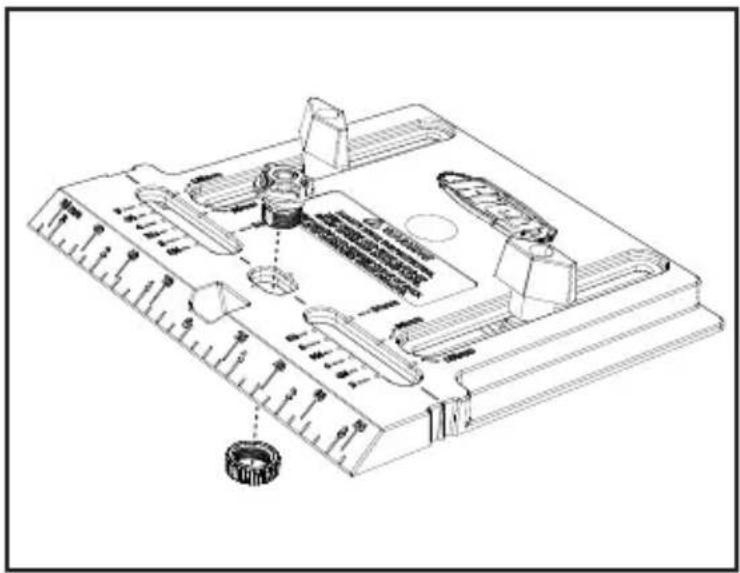

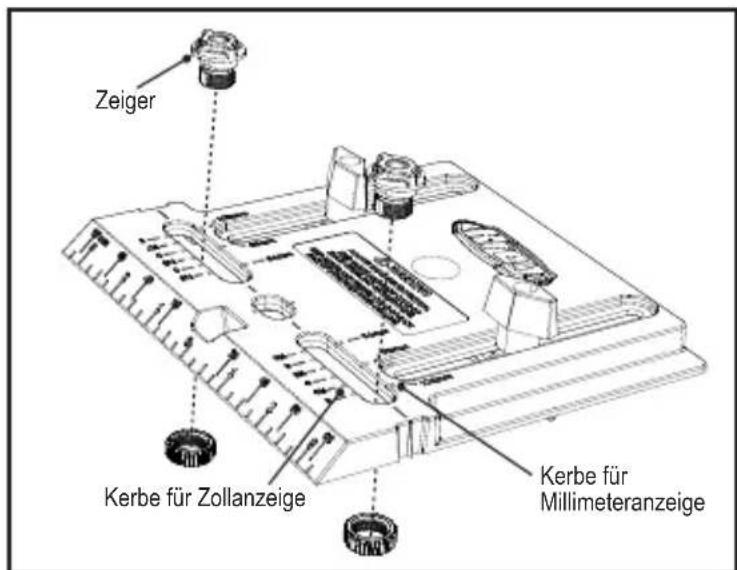

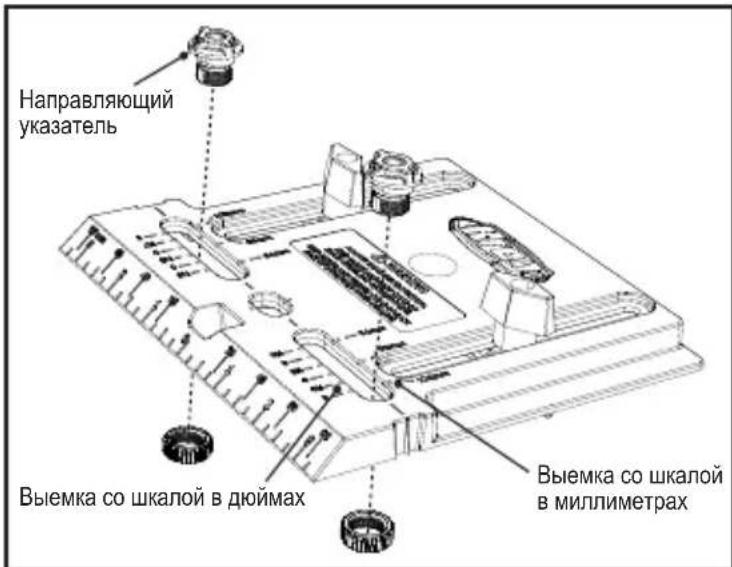

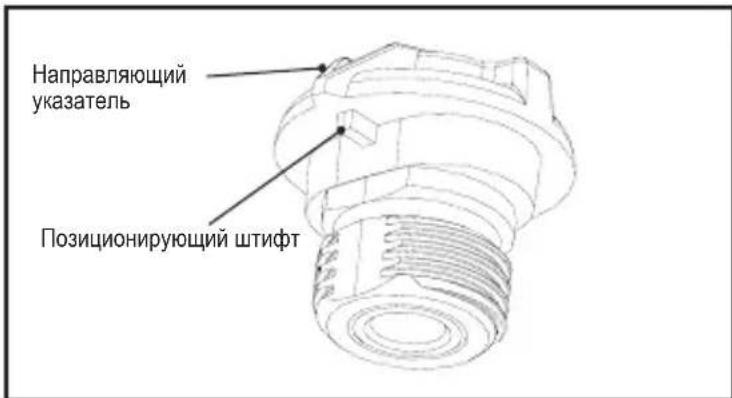

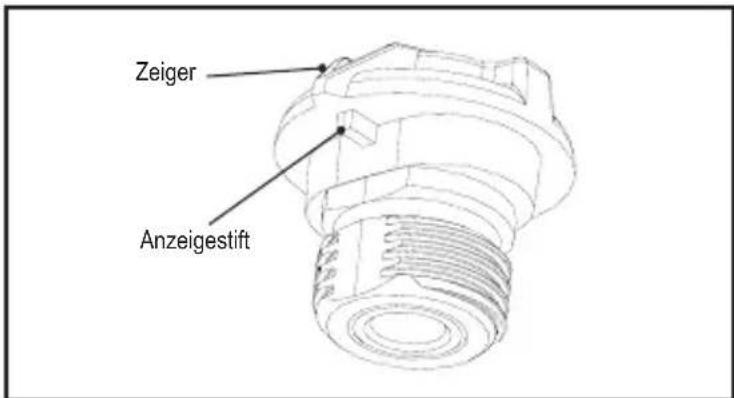

Bei Zügen: Fügen Sie die Bohrhilfe in die Schlitze an beiden Seiten der mittleren Bohrung ein, richten Sie den Zeiger an den einzelnen Bohrhilfen an der Abmessung der Basis aus, sodass sie von Mitte zu Mitte der Züge reicht. Die Basis verfügt über Mitte-zu-Mitte-Abmessungen für Züge in Zoll und Millimeter. Stellen Sie richer, dass der Anzeigestift unter dem Zeiger an der Unterseite der Bohrhilfe in der richtigen Anzeigekerbe der Basis sitzt. Drehen Sie von der Unterseite der Basis aus Rändelmattern auf die Bohrhilfen.



Montage

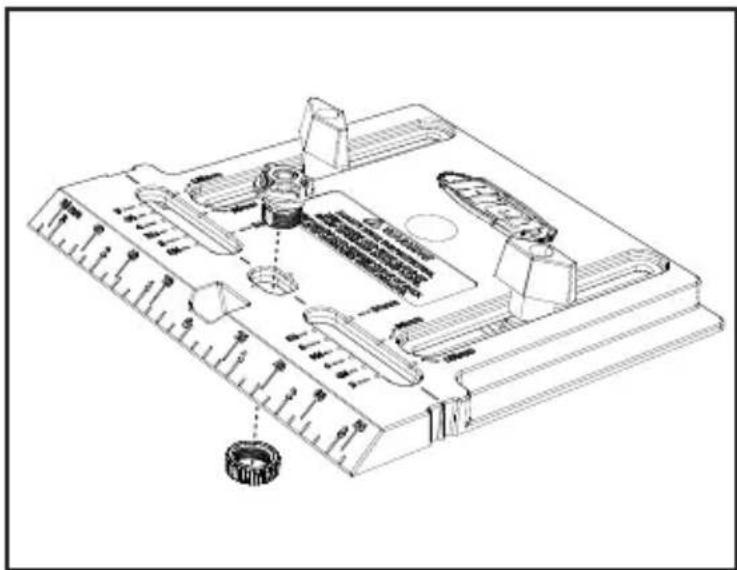

Bei Knöpfen: Setzen Sie die Bohrhilfe in den mittlere Bohrung ein und drehen Sie von der Unterseite der Basis eine Rändelmutter auf.

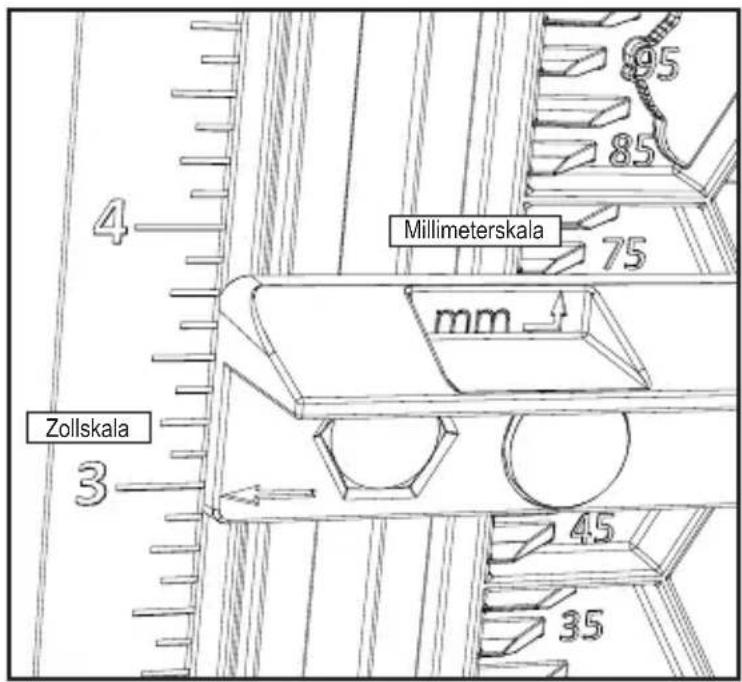

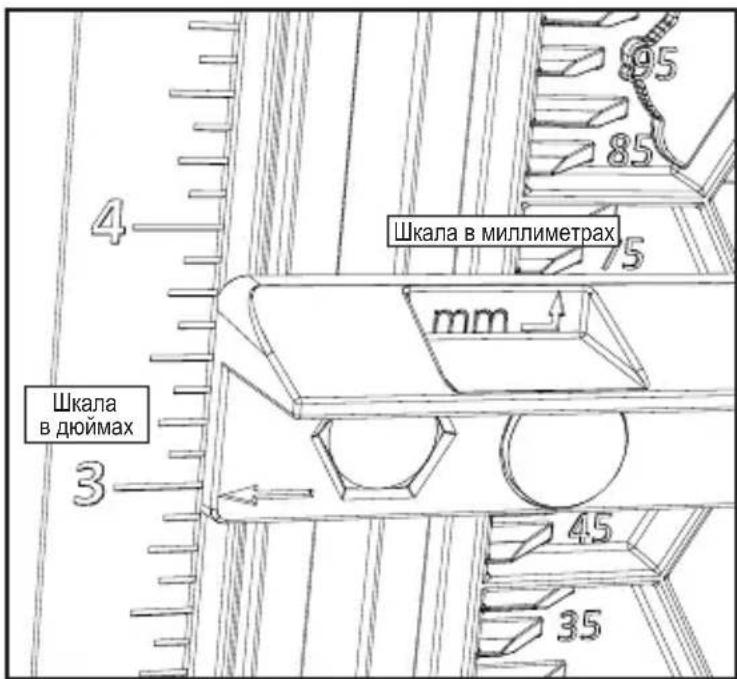

Richten Sie die Geradenführung am gewünschten Abstand von der Kante des Werkstücks aus, an dem Sie den Zug oder den Knopf anbringen möchten. Bei Abmessungen in Zoll müssen Sie die Pfeile an den Enden der Geradenführung austrichten. Dabei muss die Abmessung an der Zollskala entlang der Kanten der Basis korrekt sein. Bei Abmessungen in Millimeter müssen Sie die Rückkante der Geradenführung an der passenden Abmessung auf der Millimeterskala entlang der inneren Kanten der Anpassungsschlitze der Geradenführung austrichten. Ziehen Sie die Drehknöppe an.
1 ACHTUNG Die Geradenführung ist im Abstand von 1" bis 5" [25 mm bis 120 mm auf der Millimeterskala] von der Kante des Werkstücks an der Mitte der/den Bohrhilfe(n) ausgerichtet.

Nutzung der Schablone

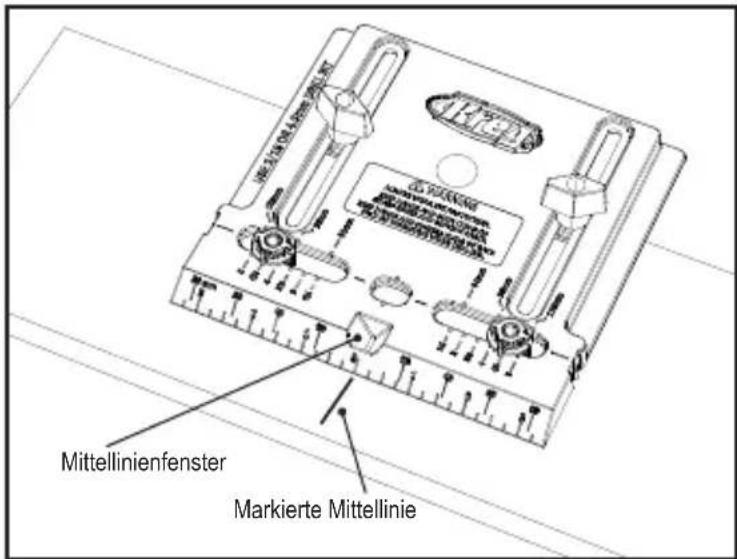

Markieren Sie für den Zug oder den Knopf eine Mittellinie auf dem Werkstück. Spannen Sie einen 3/16 [4,5 mm] Bohrer in der Bohrmschine ein. Positionieren Sie die Schablone für Möbelbeschlagen mit der Geradenführung an der Kante des Werkstücks und markieren Sie die Mittellinie im Mittellinienfenster. Befestigen Sie die Schablone mit der Klemme am Werkstück, fugen Sie den Bohrer in den Bohrilfen ein und bohren Sie die Löcher. Das Beispiel zeigt eine Schablone für einen Zug.
WARNING Befestigen Sie die Schablone für
Möbelbeschläge möglichst mit einer Klemme am
Werkstück. Wenn Sie die Schablone mit der Hand
festhalten müssen, halten Sie ihre Höhe und Finger beim Bohren von der Rückseite des Werkstücks fern.

ACHTUNG Um zu verhindern, dass beim Austritt des Bohrs aus dem Werkstück Späne herausfallen,
befestigen Sie ein Stück Altholz an der Rückseite des Werkstücks.
Weitere Ausrichtungsmerkmale:

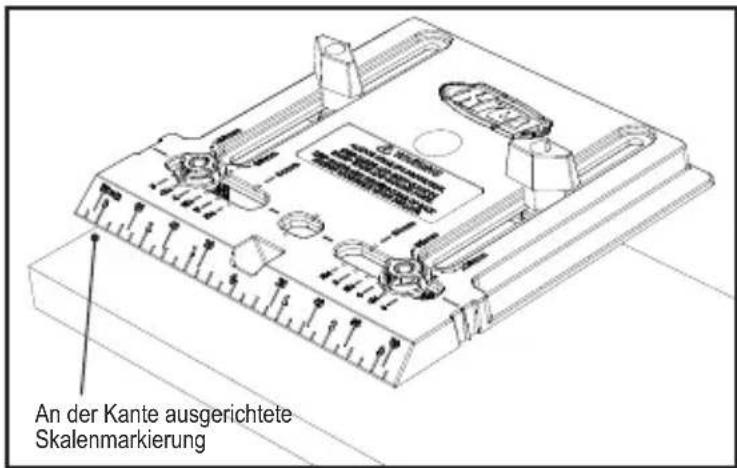

Wenn Sie einen Knopf bis zu 3 12 [89 mm] von der unteren oder oberen Kante einer Tür zentrieren möchten, verwenden Sie die Zoll- oder Millimeterskala an der schrägen Kante der Basis.

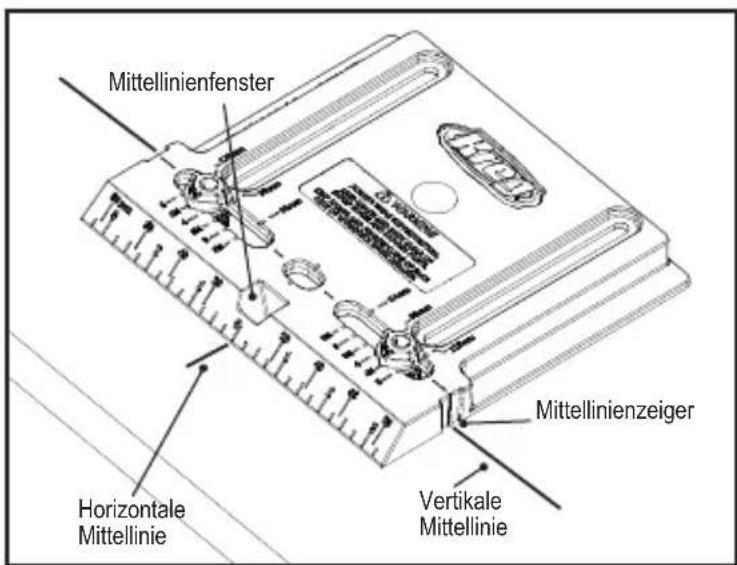

Wenn Sie die Schablone für Mobelbeschlagen in Abständen über 5" [127 mm] von der Geradenführung ausrichten möchten, markieren Sie horizontale und vertikale Mittellinien auf dem Werkstück, entfern den Sie die Geradenführung und richten Sie die Schablone mit den Mittellinienzeigern an den Kanten der Basis und dem Mittellinienfenster aus.

1
