Straight Edge Guide - Säge Kreg - Kostenlose Bedienungsanleitung

Produkttyp	Geradführungslineal (Straight Edge Guide) für Sägen
Marke	Kreg
Kompatible Modelle	KMA4500, KMA4500-E, KMA4600, KMA4600-E, KMA4700, KMA4700-E
Verwendung	Kreissäge, Stichsäge, Oberfräse
Länge der Führungsschiene (Basismodell)	71 cm (28 Zoll)
Länge der Verlängerung	61 cm (24 Zoll)
Maximale Länge (XL-Modell)	Variiert je nach Anzahl der verbundenen Abschnitte
Spannsystem	Verstellbare GripMaxx™-Klemmen mit rutschfesten Pads
Schnittlinienanzeiger	Umkehrbare Arme mit verstellbaren Anschlägen (Rändelschraube und Mutter)
Material der Schienen	Stranggepresstes Aluminium
Ungefähres Gewicht (Basiskit)	2,3 kg
Mitgelieferte Werkzeuge	Inbusschlüssel, Druckschrauben, Rändelschrauben, Muttern, Griffbolzen, Griffmutter
Benötigte, nicht im Lieferumfang enthaltene Werkzeuge	Kreuzschlitzschraubendreher Nr. 3, Wasserwaage oder Lineal, Bleistift
Montage	Obere und untere Verbindungsstangen, Befestigung mit Druckschrauben
Kalibrierung	Ausrichtung der Anzeigearme entsprechend dem Versatz des Sägeblatts
Betrieb	Material messen und markieren, Führung positionieren, festklemmen, entlang der Schiene schneiden
Wartung	Pads abwischen, Sägemehl aus den Schienen blasen, hängend aufbewahren
Sicherheit	Anweisungen des Elektrowerkzeugherstellers lesen und befolgen, PSA tragen, gefährliche Handpositionen vermeiden
Fehlerbehebung	Einstellen der Schienen, Neukalibrierung, Reinigung der Pads
Support	Technische Unterstützung unter 1-800-447-8638 oder [e-mail]

Häufig gestellte Fragen - Straight Edge Guide Kreg

Wie montiere ich die Führungsschienen?

Setzen Sie die oberen und unteren Verbindungsstangen in die Nuten der Schiene ein. Ziehen Sie die Druckschrauben mit dem Inbusschlüssel teilweise fest. Setzen Sie die zweite Schiene auf die Stangen, richten Sie sie mit einer Wasserwaage aus, und ziehen Sie die Schrauben nach dem Widerstandspunkt 1/4 Umdrehung vollständig an.

Wie kalibriere ich die Schnittlinienanzeigerarme?

Legen Sie die (ausgesteckte) Säge mit dem Sägeblatt am Rand auf ein Material. Zeichnen Sie eine Linie entlang der Sohle der Säge. Positionieren Sie die Führung auf dem Material und richten Sie die Anzeigearme auf diese Linie aus, indem Sie die Anschläge verschieben. Ziehen Sie die Rändelschrauben fest.

Wie verwende ich die Führung für einen geraden Schnitt mit einer Kreissäge?

Messen und markieren Sie das Material. Platzieren Sie die Führung so, dass die GripMaxx™-Klemme am entfernten Rand sitzt. Neigen Sie die verstellbare Klemme, um sie an den nahen Rand anzupassen. Richten Sie die Anzeigearme auf die Markierungen aus, ziehen Sie fest, indem Sie auf die Klemme drücken und den Griff ziehen. Schneiden Sie entlang der Schiene.

Was tun, wenn die Führungsschienen während des Gebrauchs rutschen?

Überprüfen Sie, ob die Schiene flach auf dem Material aufliegt und ob die Pads der Klemmen sauber sind. Stellen Sie sicher, dass Sie ausreichend Spannkraft aufgebracht haben: Drücken Sie in die Mitte der verstellbaren Klemme und ziehen Sie den Griff, ohne nach oben zu ziehen.

Wie reinige und warte ich die Führung?

Wischen Sie die Spannpads mit einem Tuch ab, um Staub zu entfernen. Blasen Sie Sägemehl vor der Lagerung aus den Führungsschienen. Hängen Sie das Set am Griffloch oder an den Löchern jedes Abschnitts auf.

Kann ich diese Führung mit einer Stichsäge verwenden?

Ja, aber deaktivieren Sie den Oszillationsmodus der Stichsäge. Zur Kalibrierung richten Sie das Sägeblatt der Stichsäge an der Materialkante aus, nicht das Kreissägeblatt. Befolgen Sie dann das standardmäßige Kalibrierungsverfahren.

Wie stelle ich die verstellbare GripMaxx-Klemme ein?

Neigen Sie die verstellbare GripMaxx™-Klemme, um sie in die Führungsschiene gleiten zu lassen. Nach dem Positionieren neigen Sie sie auf 90°, damit sie einrastet. Zum Festspannen drücken Sie mit einer Hand auf die Mitte der Klemme und ziehen Sie mit der anderen den Griff zu sich hin.

Was tun, wenn der Schnitt nicht präzise ist?

Kalibrieren Sie das Werkzeug neu, indem Sie das Kalibrierungsverfahren wiederholen. Überprüfen Sie, ob das Sägeblatt senkrecht zur Sohle steht (siehe Handbuch der Säge). Stellen Sie sicher, dass die Schnitttiefe 1/8 Zoll (3,175 mm) mehr als die Materialdicke beträgt.

Wie verstaut man die Geradführungslineal?

Hängen Sie die gesamte Führungsschiene am Aufhängeloch im Griff auf. Sie können auch die Abschnitte trennen und einzeln aufhängen. Lassen Sie die Verbindungsstangen montiert, um sie nicht zu verlieren.

Welche Modelle von Kreg werden in diesem Handbuch behandelt?

Dieses Handbuch behandelt die Modelle KMA4500 und KMA4500-E (Geradführungslineal), KMA4600 und KMA4600-E (Verlängerung) und KMA4700 und KMA4700-E (Geradführungslineal XL).

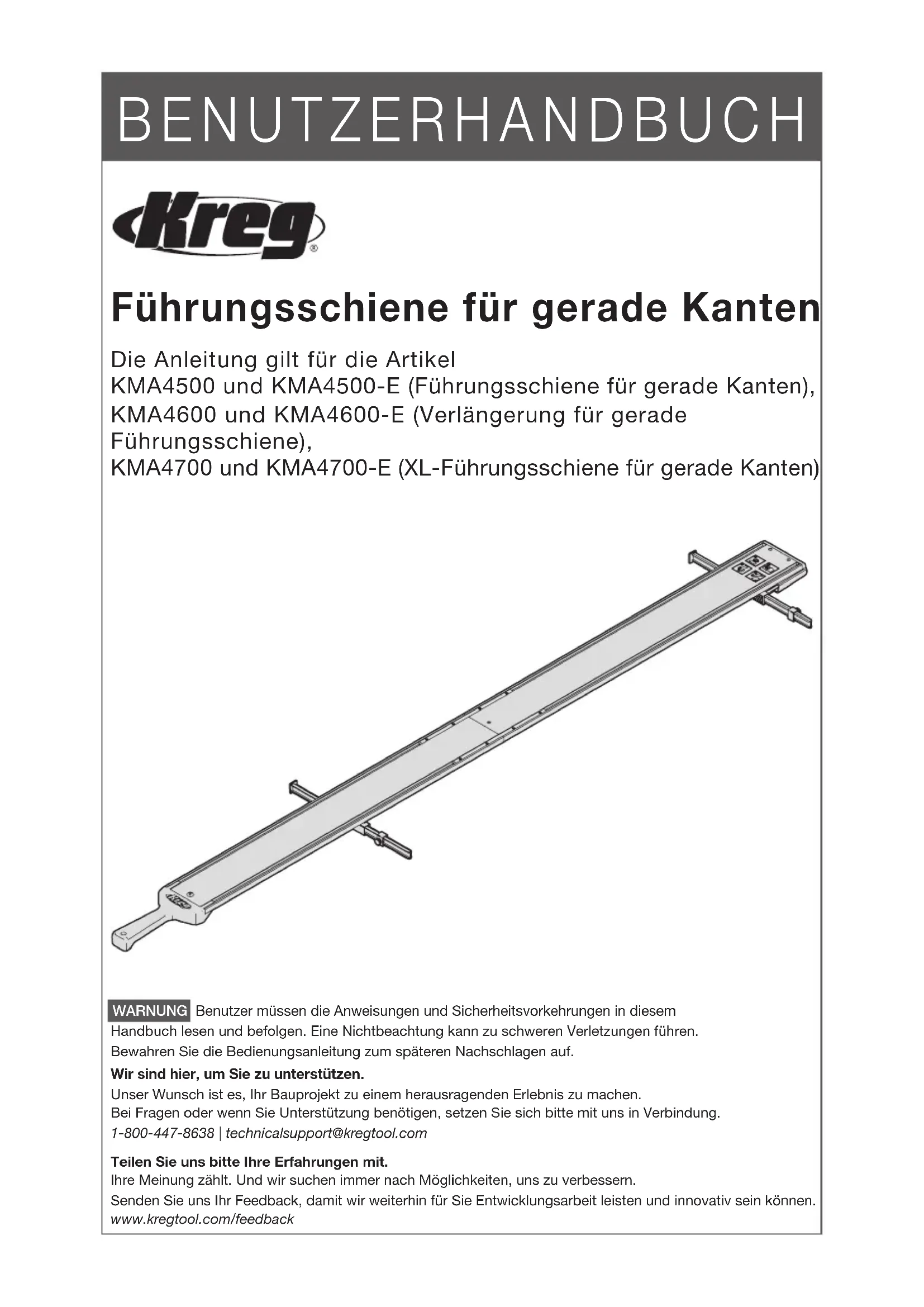

BEDIENUNGSANLEITUNG Straight Edge Guide Kreg

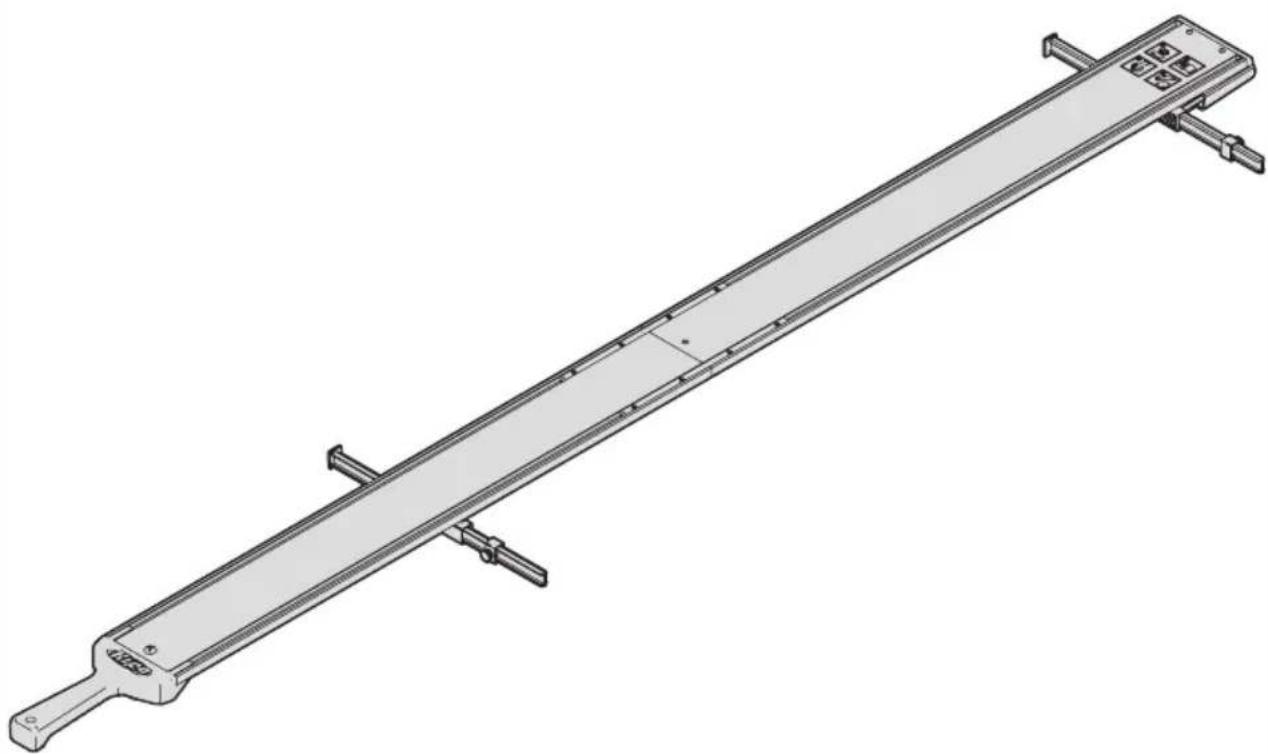

Führungsschiene für gerade Kanten

Die Anleitung gilt für die Artikel

KMA4500 und KMA4500-E (Führungsschiene für gerade Kanten),

KMA4600 und KMA4600-E (Verlängerung für gerade

Führungsschiene),

KMA4700 und KMA4700-E (XL-Führungsschiene für gerade Kanten)

WARNUNG Benutzer müssen die Anweisungen und Sicherheitsvorkehrungen in diesem

Handbuch lesen und befolgen. Eine Nichtbeachtung kann zu schweren Verletzungen führen.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.

Wir sind hier, um Sie zu unterstützen.

Unser Wunsch ist es, Ihr Bauprojekt zu einem herausragenden Erlebnis zu machen.

Bei Fragen oder wenn Sie Unterstützung benötigen, setzen Sie sich bitte mit uns in Verbindung.

1-800-447-8638 | [e-mail]

Teilen Sie uns bitte Ihre Erfahrungen mit.

Ihre Meinung zählt. Und wir suchen immer nach Möglichkeiten, uns zu verbessern.

Senden Sie uns Ihr Feedback, damit wir weiterhin für Sie Entwicklungsarbeit leisten und innovativ sein können.

www.kregtool.com/feedback

Inhaltsverzeichnis

Sicherheitsvorkehrungen ..... 82

Vormontage 83

Empfohlene Werkzeuge/Materialien (nicht im Lieferumfang enthalten) Enthaltene Hardware/Werkzeuge. 83 Produktbeschreibung.....84

Montage. 85

Kalibrierung ..... 88

Betrieb. 91

Kalibrierung einer Oberfräse . . . . 94

Betrieb der Oberfräse. ..... 94

Pflege und Wartung. ..... 94

Fehlersuche und Fehlerbehebung. 95

Montage. 95 Einrichten und Betrieb 95

Sicherheitsvorkehrungen

WARNUNG Lesen und befolgen Sie vor dem Einsatz eines Elektrowerkzeugs mit diesem Produkt zusätzlich zu den unten aufgeführten Sicherheitsvorkehrungen die Anweisungen und Sicherheitsvorkehrungen des Werkzeugherstellers, um das Risiko einer schweren Verletzung durch Gefahren wie Feuer, elektrischem Schlag oder durch das rotierende Sägeblatt zu minimieren.

■ Befolgen Sie die Anleitungen und Sicherheitsmaßnahmen des Herstellers Ihres Elektrowerkzeugs.
■ Verwenden Sie immer die vom Hersteller geforderte persönliche Schutzausrüstung.
■ Lassen Sie nicht zu, dass durch den häufigen Gebrauch Ihrer Werkzeuge entstandene Gewohnheiten sichere Arbeitsweisen ersetzen. Ein Moment der Unachtsamkeit reicht aus, um schwere Verletzungen zu verursachen.
■ Vermeiden Sie ungünstige Handhaltungen, bei denen ein plötzliches Abrutschen zu einem Kontakt mit dem rotierenden Sägeblatt führen könnte.

WARNUNG Betreiben Sie dieses Gerät oder Maschinen jeglicher Art nicht unter dem Einfluss von Drogen, Alkohol oder Medikamenten.

WARNUNG Durch dieses Produkt können Sie Chemikalien einschließlich Ruß (CAS-Nummer 1333-86-4) ausgesetzt werden, der nach der Einstufung im Bundesstaat Kalifornien als krebserregend gilt und eine die Fortpflanzungsfähigkeit beeinträchtigen kann. Weitere Informationen hierzu finden Sie auf www.P65Warnings.ca.gov.

Die Etiketten auf der Führungsschiene können folgende Symbole aufweisen:

Auf mögliche Quetschstellen achten.

Geeigneten Augen-, Ohren- und Atemschutz tragen.

Hände und Körper auf Abstand und seitlich vom Sägeblatt halten. Eine Berührung des Sägeblatts hat schwere Verletzungen zur Folge.

Bedienungsanleitung lesen.

Vormontage

Lesen Sie diesen Abschnitt, bevor Sie beginnen. Vergewissern Sie sich, dass Sie alle Werkzeuge und Materialien zur Hand haben. Vergleichen Sie das Paket mit den in den Abschnitten "Enthaltene Hardware" und "Produktbeschreibung" aufgeführten Artikeln. Sorgen Sie für einen sauberen, flachen Bereich zum Zusammenfügen der Führungsschienen. Wenn irgendein Bestandteil zu fehlen oder verloren gegangen zu sein scheint, verwenden Sie dieses Produkt nicht. Wenden Sie sich an den technischen Kundendienst oder geben Sie das Produkt an den Händler zurück, bei dem Sie es gekauft haben.

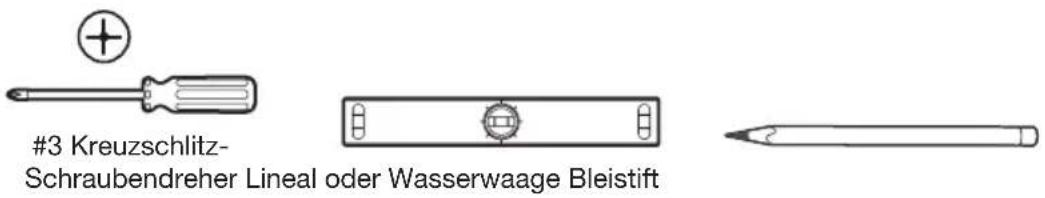

Empfohlene Werkzeuge/Materialien (nicht im Lieferumfang enthalten)

#3 Kreuzschlitz- Schraubendreher Lineal oder Wasserwaage Bleistift

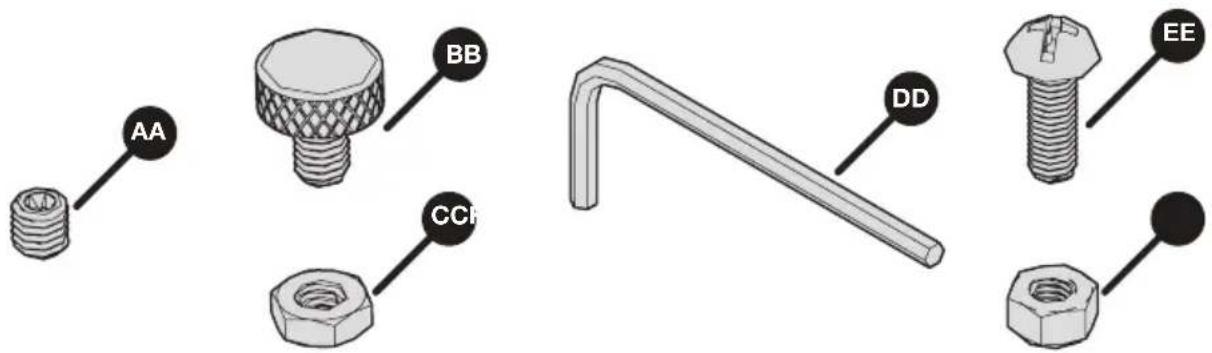

Enthaltene Hardware/Werkzeuge

Führungsschiene für gerade Kanten	Verlängerung für gerade Führungsschiene	XL-Führungsschiene für gerade Kanten
AA - Stellschrauben x 8 AA - Stellschrauben x 8 AA - Stellschrauben x 24
BB - Rändelschrauben für Anschlag der Schnittkantenanzeige x 2	nicht zutreffend	BB - Rändelschrauben für Anschlag der Schnittkantenanzeige x 2
CC - Muttern für Anschlag der Schnittkantenanzeige x 2	nicht zutreffend	CC - Muttern für Anschlag der Schnittkantenanzeige x 2
DD - Sechskantschlüssel x 1 nicht zutreffend DD - Sechskantschlüssel x 1
EE - Handgriffschraube x 1 nicht zutreffend EE - Handgriffschraube x 1
FF - Handgriffmutter x 1 nicht zutreffend FF - Handgriffmutter x 1

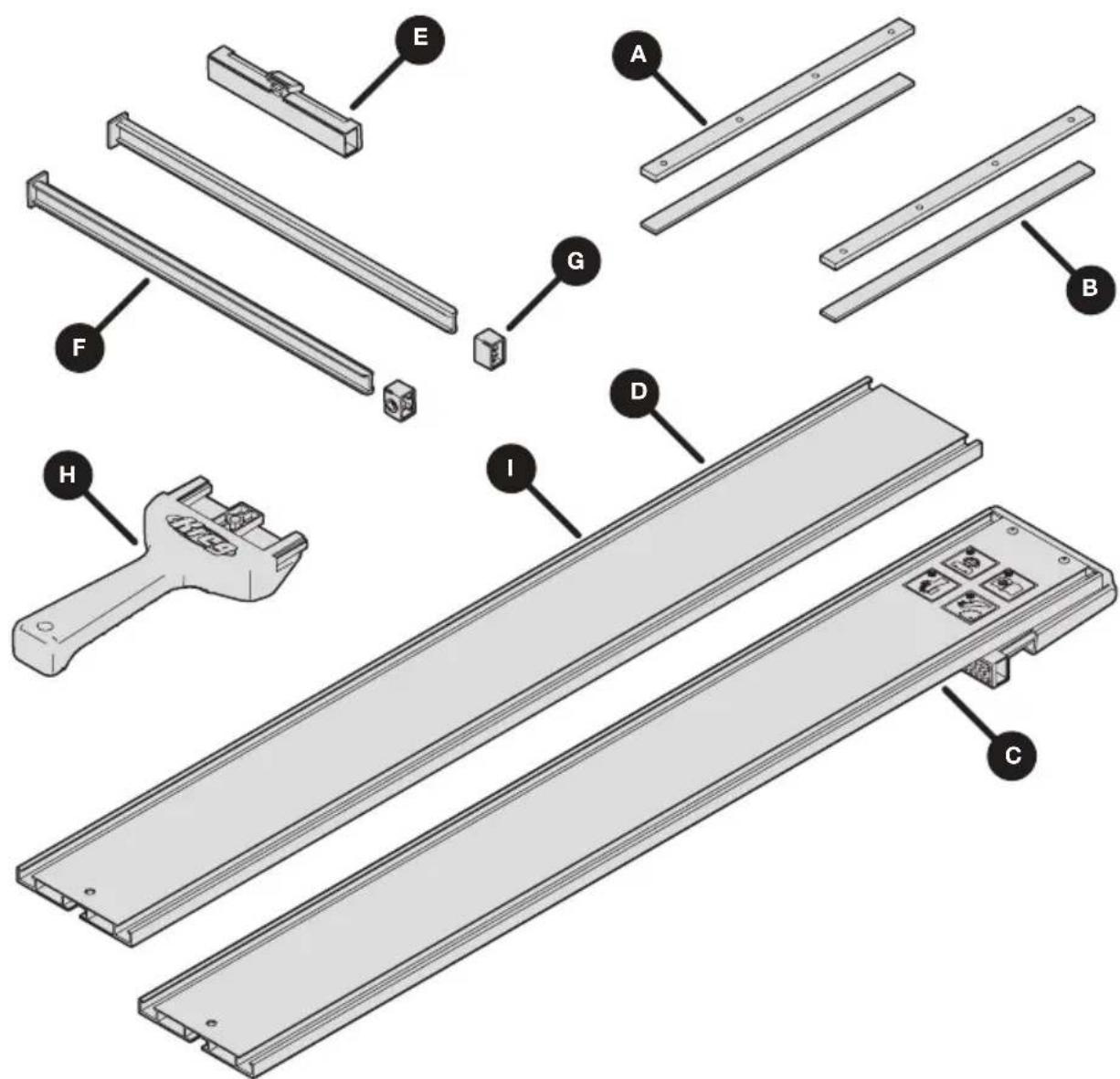

Produktbeschreibung

Führungsschiene für gerade Kanten	Verlängerung für gerade Führungsschiene	XL-Führungsschiene für gerade Kanten
A - Obere Verbindungsstäbe x 2	A - Obere Verbindungsstäbe (vorinstalliert) x 2	A - Obere Verbindungsstäbe x 6
B - Untere Verbindungsstäbe x 2	B - Untere Verbindungsstäbe (vorinstalliert) x 2	B - Untere Verbindungsstäbe x 6
C - Führungsschiene mit GripMaxxTM-Klemme x 1	nicht zutreffend	C - Führungsschiene mit GripMaxxTM-Klemme x 1
D- Führungsschiene (28"/71 cm) x 1	nicht zutreffend	D- Führungsschiene (28"/71 cm) x 1
E - Justierbare GripMaxxTM-Klemme x 1	nicht zutreffend	E - Justierbare GripMaxxTM-Klemme x 1
F - Arme der Schnittkantenanzeige x 2	nicht zutreffend	F - Arme der Schnittkantenanzeige x 2
G - Anschläge Schnittkantenanzeige x 2	nicht zutreffend	G - Anschläge Schnittkantenanzeige x 2
H - Handgriff x 1 nicht zutreffend H - Handgriff x 1
nicht zutreffend	I - Verlängerung Führungsschiene (24"/61 cm) x 1	I - VerlängerungFührungsschiene (24"/61 cm) x 2

Montage

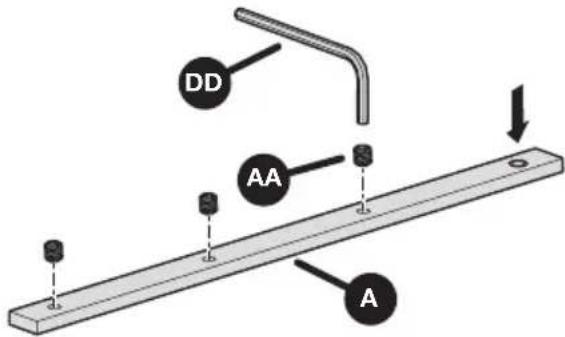

1 Obere Verbindungsstäbe vorbereiten

a. Alle Stellschrauben (AA) in die oberen Verbindungsstäbe (A) einsetzen. b. Zum Eindrehen den Sechskantschlüssel (DD) verwenden.

DD AA A

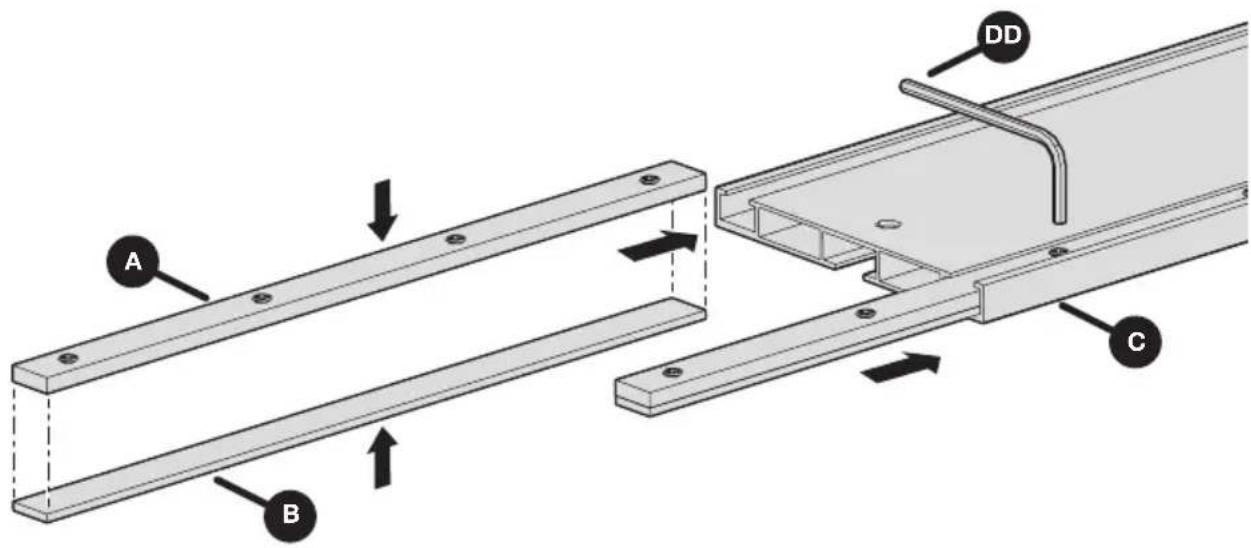

2 Verbindungsstäbe montieren

a. Einen oberen Verbindungsstab (A) über einen unteren Verbindungsstab (B) legen und diese Baugruppe in den Kanal der Führungsschiene mit GripMaxx™-Klemme (C) schieben, wobei die Verbindungsstabkombination bis etwa zur Hälfte außerhalb des Kanals verbleibt. b. Diesen Vorgang für den anderen Kanal der Führungsschiene mit GripMaxx™-Klemme (C) wiederholen. c. Die Schrauben in den Verbindungsstäben mit dem Sechskantschlüssel (DD) teilweise festziehen. Dadurch wird sichergestellt, dass die Verbindungsstäbe fest in den Kanälen sitzen. ACHTUNG Die Stellschrauben nicht vollständig festziehen. Dies erfolgt in Schritt 3.

A B C DD

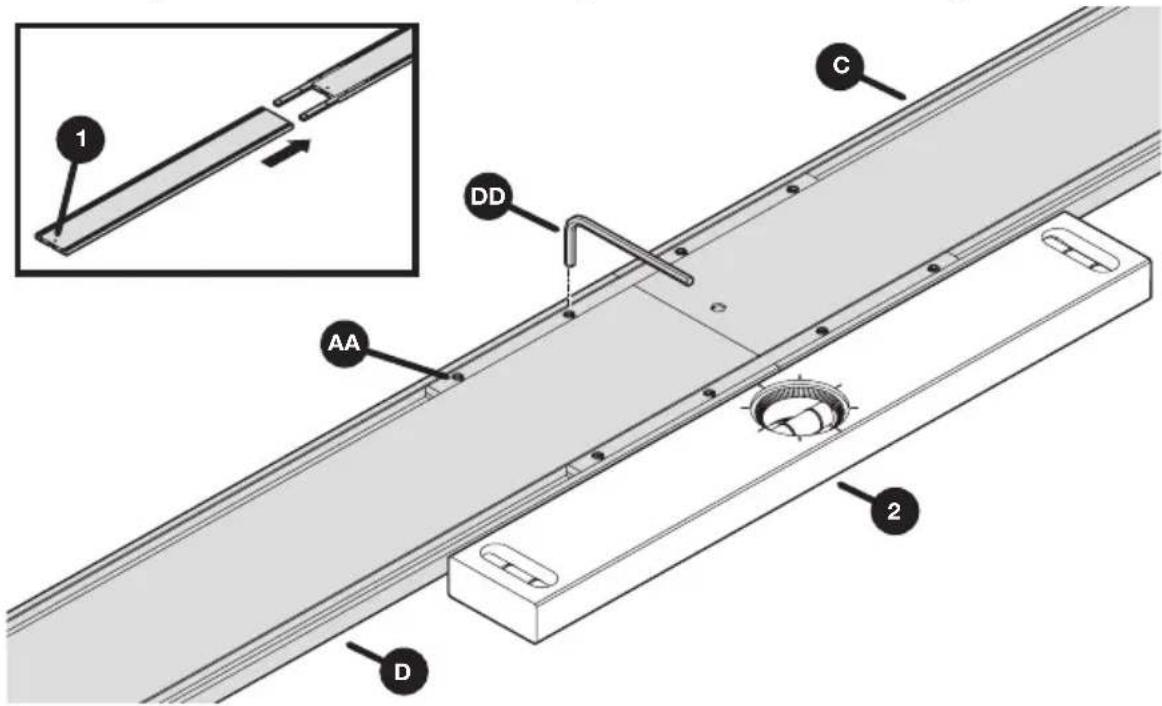

3 Führungsschienen anbringen

a. Die Führungsschiene (D) auf die Verbindungsstäbe schieben, dabei darauf achten, dass sich das Loch der Führungsschiene (1) am von den Verbindungsstäben entfernten Ende befindet.
b. Eine Wasserwaage (2) oder ein Lineal einsetzen, um sicherzustellen, dass die verbundenen Führungsschienen korrekt ausgerichtet sind. Die Stellschrauben (AA) in den Verbindungsstäben auf der Führungsschiene (D) mit dem Sechskantschlüssel (DD) jetzt vollständig anziehen.
c. Für die XL-Führungsschiene und die Verlängerung der Führungsschiene: Die Schritte a und b wiederholen, bis alle Führungsschienenabschnitte montiert sind.

ACHTUNG Stellen Sie sicher, dass die Stellschrauben fest angezogen sind, aber nicht zu fest, um eine Beschädigung der Führungsschiene zu vermeiden. Die empfohlene Schraubfestigkeit ist eine Viertelumdrehung über den festen Anschlag hinaus.

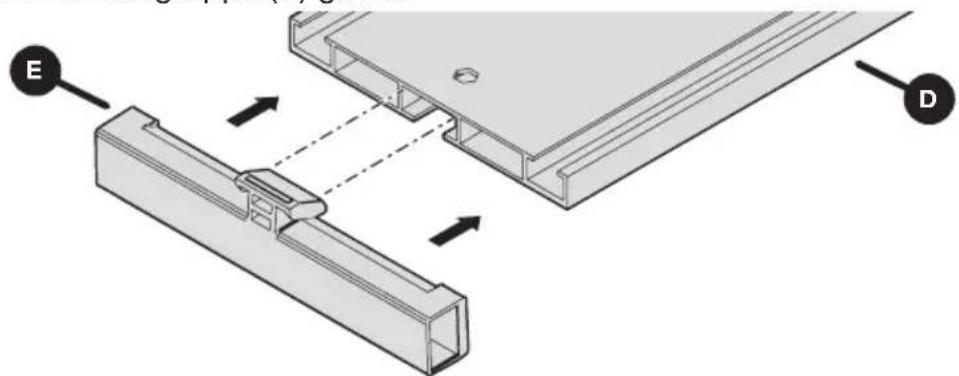

a. Installieren Sie die verstellbare GripMaxx ^™ -Klemme (E) an der Unterseite der Führungsschienenbaugruppe (D).
b. Vergewissern Sie sich, dass die GripMaxx™-Oberfläche der Klemme zur entsprechenden Backe auf der Führungsschiene mit GripMaxx™-Klemme (C) zeigt.
c. Neigen Sie die verstellbare GripMaxx™-Klemme (E), damit sie in die Führungsschienenbaugruppe (D) gleitet.

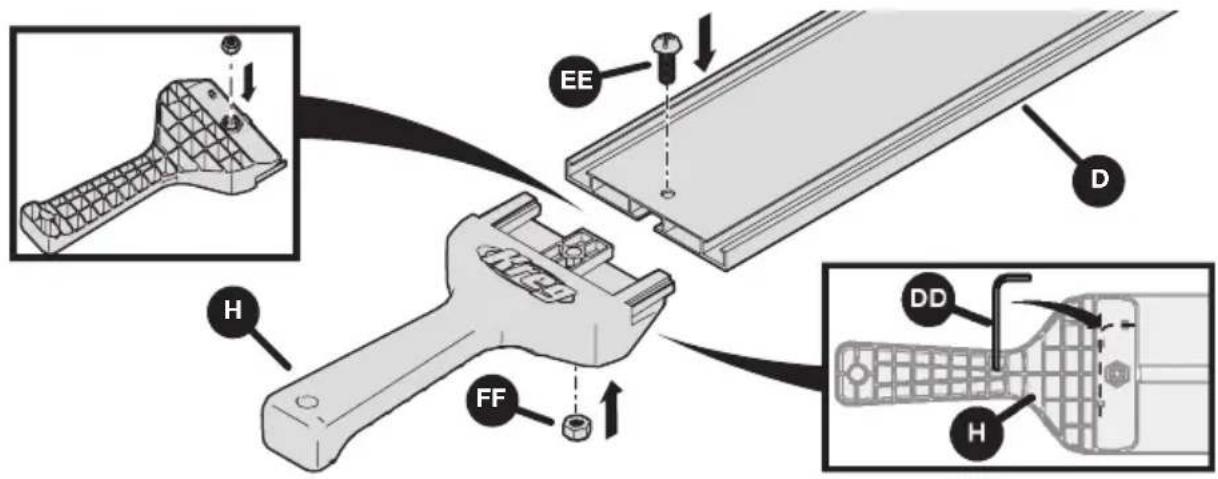

a. Den Handgriff (H) in die Führungsschiene (D) schieben und dabei sicherstellen, dass die Löcher ausgerichtet sind. Den Griff mit der Griffschraube (EE) und der Griffmutter (FF) sichern.
b. Bewahren Sie den Sechskantschlüssel (DD) in den Halterungen an der Griffunterseite auf.

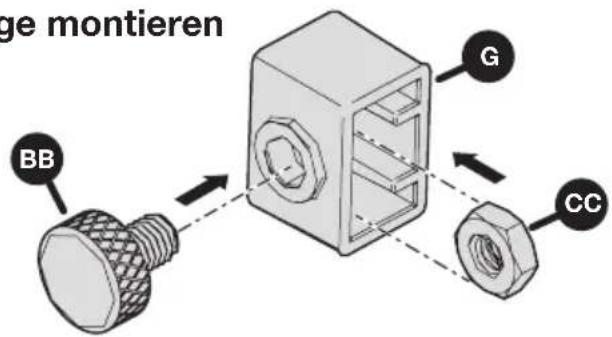

6 Anschläge der Schnittkantenanzeige montieren

a. Eine Rändelschraube (BB) und eine Anschlagmutter (CC) wie abgebildet in einen Anschlag (G) für die Schnittkantenanzeige einbauen.
b. Diesen Vorgang für beide Anschläge ausführen.

ge montieren BB G CC

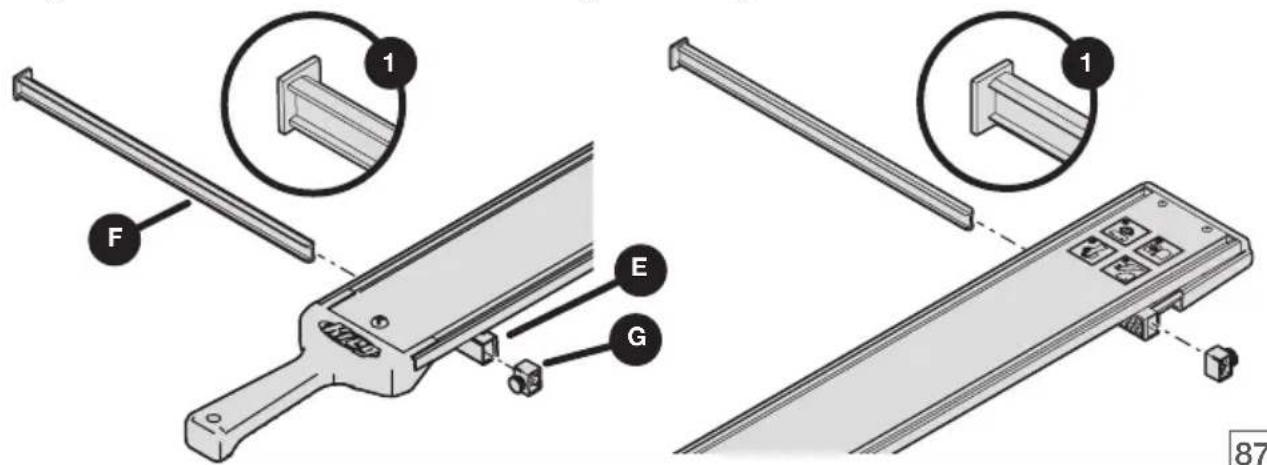

7 Arme der Schnittkantenanzeige installieren

a. Einen Schnittkantenarm (F) in die verstellbare GripMaxx™-Klemme (E) schieben. Dabei sicherstellen, dass die längere Stirnfläche (1) des Arms (F) wie abgebildet nach innen zeigt. Danach den Anschlag (G) der Schnittkantenanzeige auf das andere Ende des Arms (F) aufsetzen.
b. Den Vorgang wiederholen, um den zweiten Schnittkantenarm (C) zu installieren und dabei sicherstellen, dass die längere Stirnfläche (1) ebenfalls nach innen zeigt.

ACHTUNG Die Arme der Schnittkantenanzeige sind für Sägen mit links- oder rechtsseitigem Sägeblatt umkehrbar. Siehe den Abschnitt „Kalibrierung“ in diesem Handbuch.

Die Arme der Schnittkantenanzeige sind für Sägen mit links- oder rechtsseitigem Sägeblatt umkehrbar. Wenn das Sägeblatt Ihrer Säge auf der linken Seite montiert ist, installieren Sie die Anzeigenarme so, dass die flachen Seiten auf der linken Seite der Führungsschiene positioniert sind (wie auf der vorherigen Seite in Schritt 7 gezeigt). Wenn das Sägeblatt Ihrer Säge auf der rechten Seite montiert ist, vertauschen Sie die Positionierung, so dass die flache Vorderseite jedes Anzeigearms auf der rechten Seite der Führungsschiene liegt.

Hinweis Anzeigearme sind lang und decken bei den meisten Sägen den Abstand vom Sägeblatt bis zur Grundplattenkante ab, zwischen 1" - 5,5" (25,4 mm - 139,7 mm).

1 Säge positionieren und Referenzmarkierungen anbringen

a. Stellen Sie sicher, dass die Säge ausgesteckt oder der Akku entfernt ist. Stellen Sie die Sägeblatttiefe der Säge auf das Material ein, wobei 1/8" (3,175 mm) über die Materialstärke hinaus vorgesehen werden sollten. Siehe das Benutzerhandbuch Ihrer Säge für die Einstellung der Tiefe.

b. Heben Sie den Sägeblattschutz an, um das Blatt freizulegen, und positionieren Sie die Säge so auf einem Stück Sperrholz, dass das Sägeblatt an der Sperrholzkante anliegt.

c. Markieren Sie auf dem Material dort eine Linie, wo die Kante der Grundplatte aufliegt.

d. Wiederholen Sie die Schritte a - c am anderen Ende des Materials.

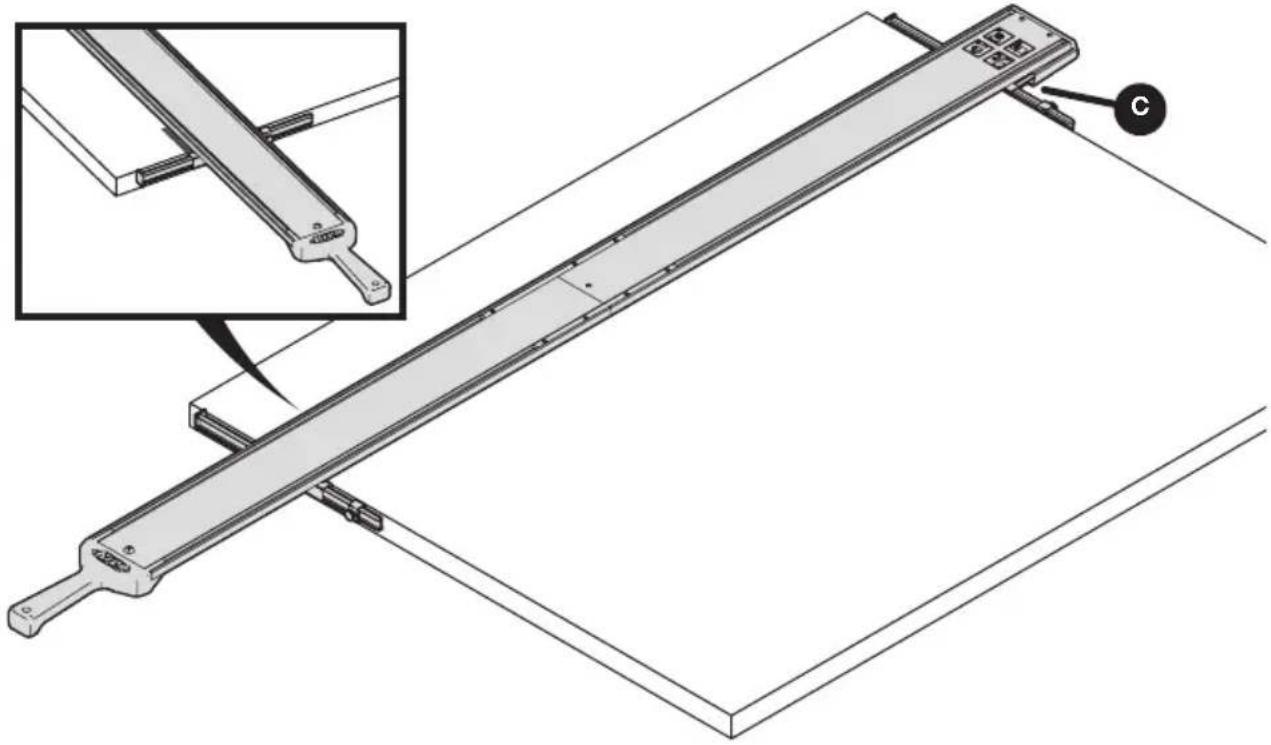

2 Führungsschiene an den Markierungen ausrichten.

a. Führungsschiene auf Ihr Material legen. Die Führungsschiene an Ihren Referenzmarkierungen ausrichten und positionieren. Siehe Schritt 2 im Abschnitt Betrieb des Handbuchs zur korrekten Ausrichtung der Klemmen zur Materialkante.

Achtung Dies ist das einzige Mal, dass Sie die Führungsschiene an Ihren Markierungen ausrichten werden. Nach der Kalibrierung richten sich die Arme der Schnittkantenanzeige an den von Ihnen gemessenen Markierungen aus, wie in Schritt 2 im Abschnitt Betrieb des Handbuchs angegeben.

b. Die Führungsschiene an ihrem Platz sichern. Siehe Schritt 3 im Abschnitt Betrieb des Handbuchs zum Sichern und Anklemmen der Schiene.

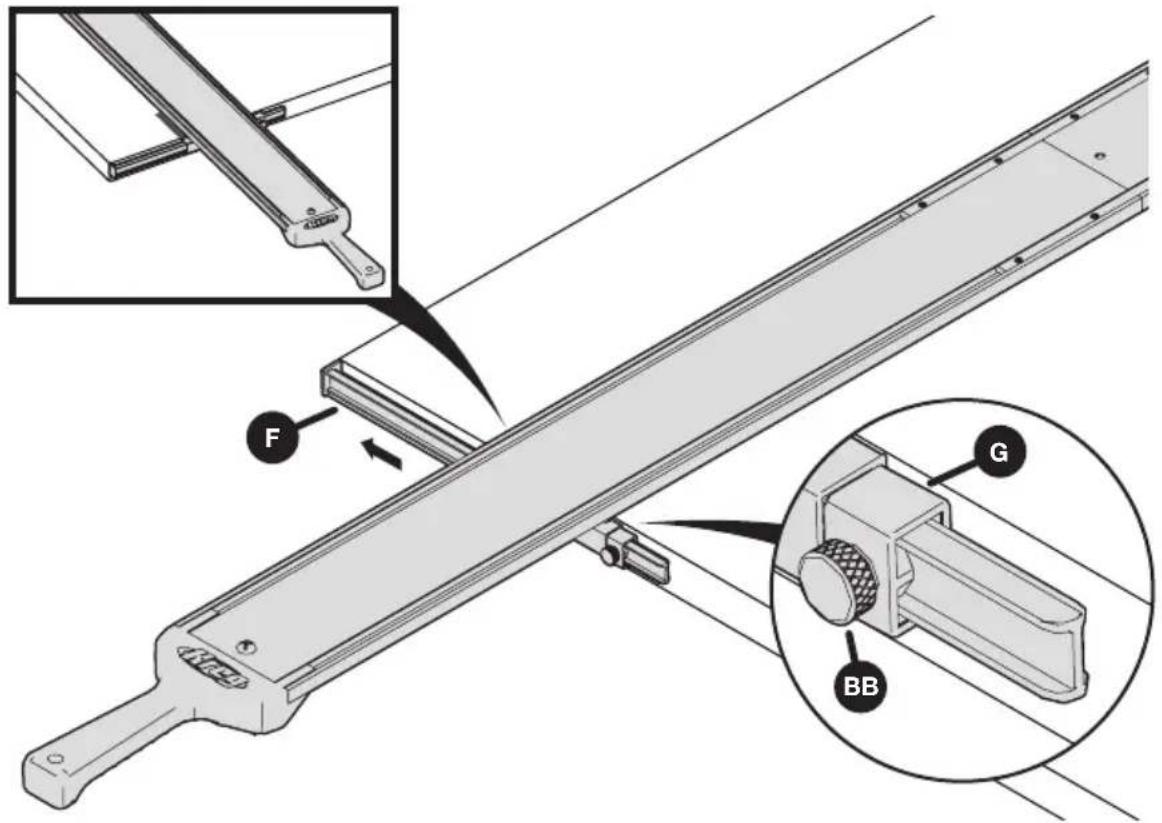

3 Die Arme der Schnittkantenanzeige ausrichten

a. Am Anschlag der Schnittkantenanzeige (G) die Rändelschraube (BB) lösen und den Arm der Schnittkantenanzeige (F) herausschieben, um ihn an der Materialkante auszurichten. Den Anschlag zur Kante der Klemme schieben und die Rändelschraube (BB) wieder festziehen.
b. Den Vorgang für den anderen Arm der Schnittkantenanzeige wiederholen, um sicherzustellen, dass beide Arme auf die Materialkante ausgerichtet sind.
c. Die Schiene vom Material abnehmen, nachdem beide Arme der Schnittkantenanzeige ausgerichtet wurden. Siehe Schritt 5 im Abschnitt Betrieb des Handbuchs.

Hinweis Durch die Einstellung der Länge der Arme der Schnittkantenanzeige wurde nun der Sägeblattversatz Ihrer Säge berücksichtigt. Das bedeutet, dass die Arme der Schnittkantenanzeige auf diese spezielle Säge eingestellt sind. Wenn Sie das Werkzeug wechseln, müssen Sie möglicherweise die Führungsschiene neu einstellen.

Hinweis Zum Kalibrieren für die Verwendung mit einer Stichsäge die Schritte 1-3 oben wiederholen, aber stattdessen das Sägeblatt der Stichsäge an der Kante des Materials ausrichten.

Betrieb

WARNUNG Vermeiden Sie ungünstige Handhaltungen, bei denen ein plötzliches Abrutschen zu einem Kontakt mit dem rotierenden Blatt führen könnte.

Dieses Vorgehen gilt für alle in diesem Handbuch behandelten Modellnummern und kann mit einer Kreissäge, Stichsäge oder einer Oberfräse ausgeführt werden.

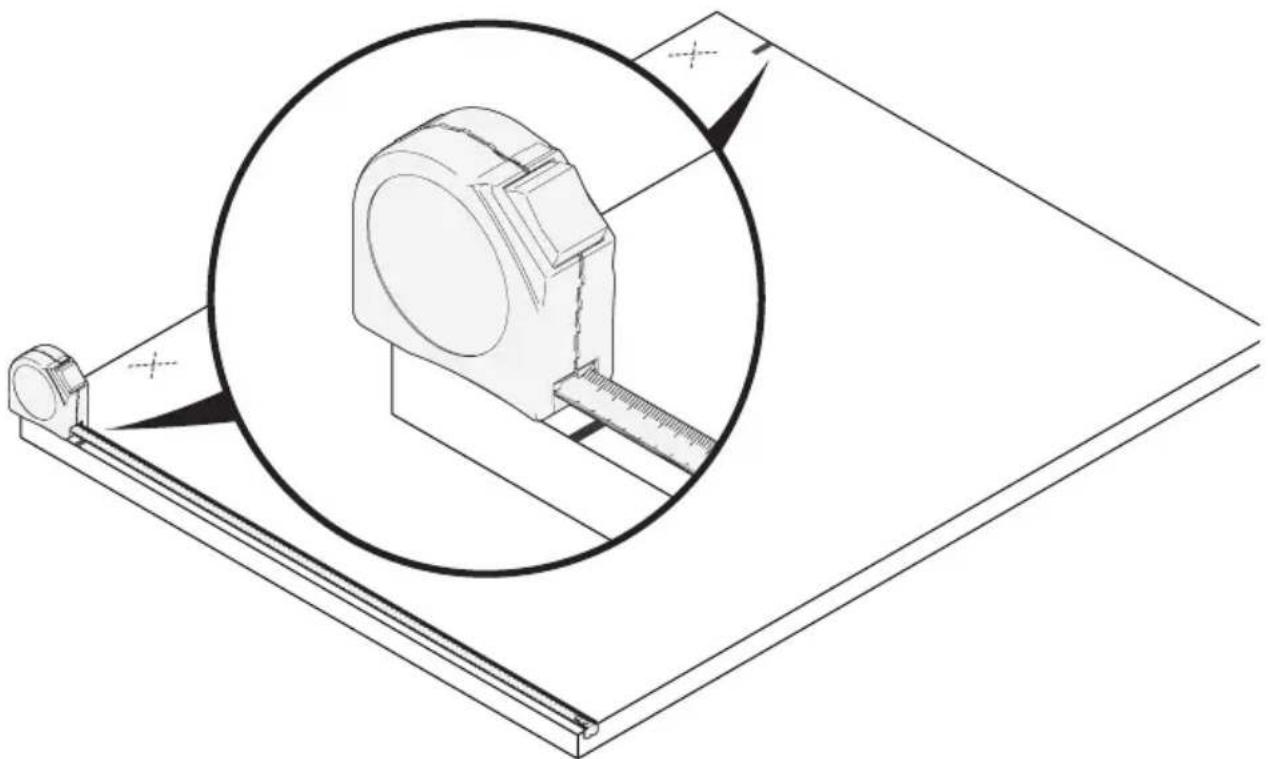

1 Ihr Material abmessen und markieren

Messen und markieren Sie an beiden Enden der Materialkante.

Hinweis Ziehen Sie Ihre Markierungslinien am Rand des Materials entsprechend Ihren gewünschten Abmessungen. Sie werden im weiteren Verlauf die flache Seite der Arme der Schnittkantenanzeige an diesen Markierungen ausrichten.

Hinweis Markieren Sie Ihren Verschnittanteil (Abfall) der Platte (in der Abbildung unten mit einem X gekennzeichnet).

2 Führungsschiene und die Arme der Schnittkantenanzeige positionieren

a. Positionieren Sie die Schiene auf Ihrem Material so, dass die Führungsschiene mit der GripMaxx™-Klemme (C) bündig mit der hinteren Kante des Materials abschließt. Die verstellbare GripMaxx™-Klemme (E) kippen und so schieben, dass sie bündig mit der nähergelegenen Kante des Materials abschließt.

Hinweis Wenn die verstellbare GripMaxx™-Klemme (E) in einem Winkel gekippt wird, lässt sie sich in der Führungsschiene bewegen. Wenn sie um 90° gekippt wird, stoppt sie und bewegt sich nicht.

b. Schieben Sie die Arme der Schnittkantenanzeige (F) nach außen, bis die Anschläge der Anzeige (G) an den Klemmen anliegen. Nun die flache Stirnseite der Arme an Ihren gemessenen Markierungen ausrichten.

Hinweis Achten Sie darauf, sowohl den vorderen als auch den hinteren Arm (F) der Schnittkantenanzeige an den gemessenen Markierungen auszurichten.

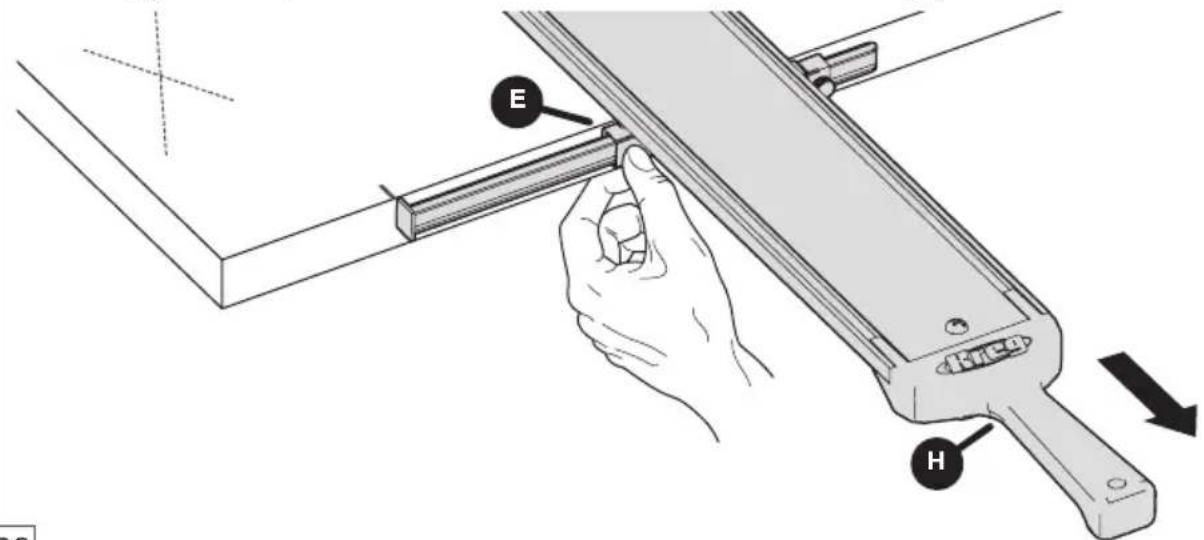

3 Führungsschiene auf Ihrem Material mit der Klemme fixieren

Wenn beide Anzeigearme an ihren Markierungen ausgerichtet sind, die Führungsschiene für gerade Kanten festklemmen. Mit einer Hand gegen die Mitte der verstellbaren GripMaxx ^™ -Klemme (E) drücken, während Sie mit der anderen Hand den Griff (H) zu sich ziehen.

E H

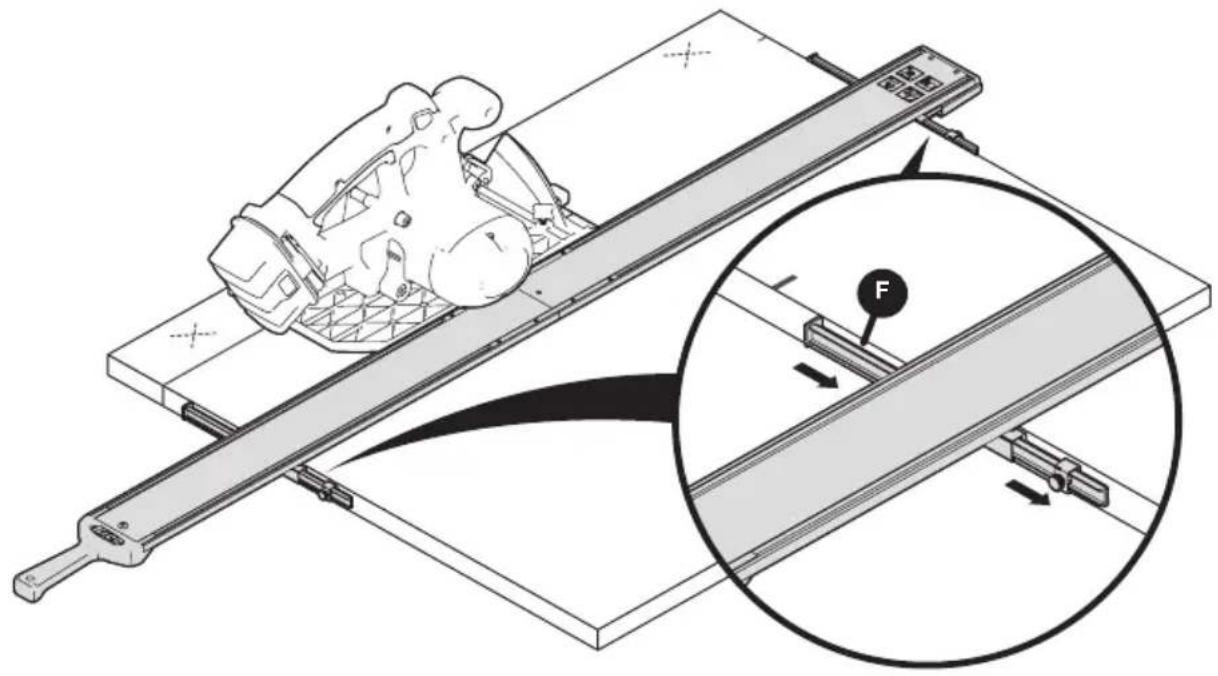

4 Ihr Material schneiden

a. Sobald die Schiene in Position gebracht ist, die Arme (F) der Schnittkantenanzeige von der Schnittlinie weg schieben.

b. Überprüfen Sie nochmals, ob die Sägeblatttiefe an Ihrem Werkzeug korrekt ist und 1/8" (3,175 mm) mehr als Ihre Materialstärke beträgt (für die Einstellung der Sägetiefe siehe die Bedienungsanleitung des Werkzeugs). Das Werkzeug an der Führungsschiene ansetzen und sicherstellen, dass das Sägeblatt nicht mit dem Material in Berührung kommt.

c. Das Werkzeug starten und das Sägeblatt auf die volle Geschwindigkeit bringen. Dann mit dem Schnitt beginnen. Der Schiene folgen und sicherstellen, dass sich Ihr Werkzeug an die Führung anschmiegt, bis der Schnitt abgeschlossen ist.

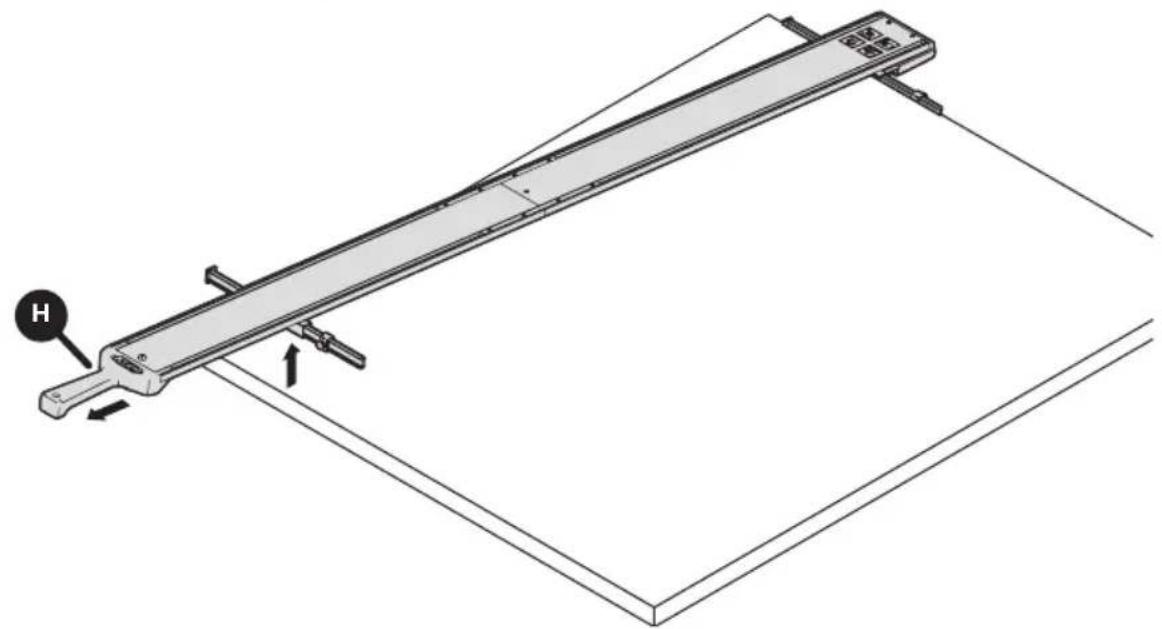

5 Die Führungsschiene für gerade Kanten vom Material abnehmen

Sie entfernen die Führungsschiene für gerade Kanten vom Material, indem Sie eine Hand auf das Material legen und den Griff (H) zum Lösen nach hinten und oben ziehen.

Tipps und Tricks für einen erfolgreichen Einsatz

Vergewissern Sie sich, dass Ihre Führungsschienen stets flach auf Ihrem Material aufliegen. Falls erforderlich, während des Sägens Sägemehl vom Material entfernen. Achten Sie darauf, dass Ihr Material nicht verzogen oder gewölbt ist.

Kalibrierung einer Oberfräse

Die Kalibrierung einer Oberfräse variiert je nach Art und Durchmesser des von Ihnen verwendeten Bohrers.

a. Nachdem Sie Ihre Fräse ausgewählt und in das Werkzeug eingebaut haben, setzen Sie die Fräse auf das Material und positionieren Sie die Fräse gegen die Kante des Materials. Stellen Sie sicher, dass die Schneide des Bohrers richtig gegen die Materialkante positioniert ist. Bringen Sie eine Markierung an der Kante der Grundplatte der Fräse an. Tun Sie dies sowohl an der nahegelegenen als auch am anderen Ende des Materials.
b. Die Schritte 2 und 3 der Sägekalibrierung befolgen, um den Bohrerversatz und den Arm der Schnittkantenanzeige auszurichten.

Betrieb der Oberfräse

Die Führungsschiene für gerade Kanten eignet sich hervorragend für Nut- und Falzschnitte. Stellen Sie sicher, dass der gewählte Bohrer auf die richtige Tiefe eingestellt ist. Für die Verwendung Ihrer Oberfräse die gleichen Schritte wie für den Einsatz einer Säge befolgen.

Pflege und Wartung

Plattenware und Material von Holzspänen und übermäßigem Staub freihalten.

Staub von den Klemmbacken abwischen, um zu verhindern, dass sich die Klemme während des Gebrauchs bewegt.

Vor der Aufbewahrung die Klemmbacken reinigen und das Sägemehl aus den Führungsschienen ausblasen.

Für die Lagerung die Führungsschienenbaugruppe an der Aufhängeöffnung im Griff aufhängen.

Sie können die Führungsschiene auch in ihre Teile zerlegen und zum Aufhängen jeweils das Loch in jedem Schienenabschnitt verwenden.

Es wird empfohlen, die Verbindungsstäbe in der Führungsschiene/Führungsschienenverlängerung zu belassen, damit sie nicht verlorengehen.

Fehlersuche und Fehlerbehebung

Montage

Problem Lösung
Die Führungsschienen sind nicht bündig.	Sicherstellen, dass die Verbindungsstäbe der oberen und unteren Platte mit Stellschrauben fixiert sind.
Die Schienen sind falsch ausgerichtet.	Zum Ausrichten eine Wasserwaage oder ein Lineal verwenden.

Einrichten und Betrieb

Problem Lösung
Der Griff ist zu weit entfernt, um an kleinerem / schmalem Material zu klemmen.	Einen Abschnitt der Führungsschiene entfernen und nur einen Abschnitt verwenden. Handgriff wieder anbringen.
Die Führungsschiene ist nicht lang genug für größere Teile.	Verlängerung oder XL-Version dieses Produkts erwerben.
Die Führungsschienen verrutschen und die Klemme hält nicht richtig am Material.	Sicherstellen, dass die Führungsschiene flach aufliegt und die Arme der Schnittkantenanzeige flach am Material anliegen. Beim Einstellen der Klemme nicht nach oben ziehen.
Der Schnitt ist nicht genau auf der Linie. Das	Werkzeug neu kalibrieren.
Der Abstand des Anzeigearms reicht nicht bis zum Sägeblatt für den Versatz.	Den Anzeigearm erneut andersherum in die Klemme einsetzen und neu kalibrieren.
Das Material verzieht sich unter dem Druck der Klemme, wodurch die Schiene nicht flach aufliegt.	Es wird empfohlen, Werkstück und Verschnitt vollflächig mit Kanthölzern oder mit einer 2" (50 mm)-dicken Hartschaumisolierung, die flach auf dem Boden liegt, abzustützen.
Die Schiene liegt nicht flach auf dem Material auf, da die Klemmbacken den Boden berühren.	Die Klemmbacken sind für ebenerdiges Sägen auf eine Materialstärke von 3/4" (19 mm) oder stärker ausgelegt. Bei dünneren Materialien, wie z.B. 1/2" (12,7 mm) oder weniger, das Werkstück aufbocken, damit die Klemmbacken den Boden nicht berühren.
Die Führungsschiene bewegt oder verschiebt sich während des Gebrauchs.	Sicherstellen, dass bei der Positionierung des Werkzeugs ausreichend starker Spanndruck eingesetzt wurde.
Nuten und Falze stimmen nicht mit meinen Abmessungen überein.	Die Anzeigearme unter Berücksichtigung von Bohrertyp und Durchmesser neu kalibrieren.
Die Säge lässt sich nur schwer schieben, es kommt zu Verbrennungen oder die Säge entfernt sich von der Führungsschiene.	Das Sägeblatt steht möglicherweise nicht rechtwinklig zur Sägegrundplatte. Siehe die Bedienungsanleitung der Säge.
Die Vibrationen der Stichsäge lockern die Klemme.	Sicherstellen, dass der Oszillationsmodus an Ihrer Stichsäge ausgeschaltet ist.
Die Klemme haftet nicht am Material. Prüfen	Sie das Material auf rechteckige Kanten.

Kreg®

LERNEN. BAUEN. MITTEILEN.

Wir sind Handwerker, genau wie Sie.

Darum interessiert es uns, woran Sie gerade arbeiten.

Sprechen Sie mit der Gemeinschaft darüber und lassen Sie sich inspirieren!

madewithKreg

Holen Sie sich kostenlos Pläne, Hilfsmittel für Bauprojekte und mehr.

kregtool.com und buildsomething.com
