RipCut - Säge Kreg - Kostenlose Bedienungsanleitung

Produkttyp	Längsschnittführung (Rip-Cut) für Kreissäge
Marke	Kreg
Modell	RipCut (KMA2685-INT)
Materialien	Aluminiumschiene, Schlitten aus verstärktem Kunststoff, Stahlkantenführung
Schienenabmessungen	Ca. 610 mm (24 Zoll) lang
Gewicht	Ca. 1,4 kg (3,1 lb)
Stromversorgung	Funktioniert mit der Kreissäge (Werkzeug nicht im Lieferumfang)
Maximale Schnittbreite	Ca. 610 mm (24 Zoll) Breite
Minimale sichere Schnittbreite	25 mm (1 Zoll)
Sägekompatibilität	Kreissägen mit flacher oder geneigter Grundplatte, Sägeblatt links oder rechts
Hauptfunktion	Präzise Längsschnitte parallel zur Werkstückkante
Weitere Funktionen	Verstellbare Kantenführung für Rechts-/Linkshänder, Messschieber, Positionierungsanschlag
Sicherheit	Das Sägeblattschutz muss frei beweglich sein; Rückschlagschutz; Stopp vor dem Herausziehen
Wartung und Reinigung	Regelmäßig reinigen, Ausrichtung und Schraubenanzug prüfen
Ersatzteile und Reparierbarkeit	In der Anleitung aufgeführte Teile: Kantenführung, Schrauben, Schiene, Schieber usw.
Allgemeine Informationen	Nur mit geschärften Sägeblättern verwenden; Säge vor Einstellungen vom Netz trennen

Häufig gestellte Fragen - RipCut Kreg

Wie montiere ich die Kreissäge auf den Schlitten des Rip-Cut?

Trennen Sie zuerst die Säge vom Strom. Entfernen Sie den Positionierungsanschlag, lösen Sie die Einstellschrauben der Grundplattenklemmen, schieben Sie die Grundplatte der Säge unter die Klemmen und positionieren Sie sie gegen den vorderen Anschlag. Zentrieren Sie das Sägeblatt im entsprechenden Schlitz (links oder rechts) und ziehen Sie die Einstellschrauben fest. Stellen Sie sicher, dass der Sägeblattschutz frei beweglich ist.

Wie stelle ich den Schieber für einen präzisen Schnitt ein?

Setzen Sie den Schieber auf die dem Sägeblatt zugewandte Halterung. Um die Seite zu wechseln, drücken Sie die Halterungsverriegelung, schieben Sie den Schieber und setzen Sie ihn in die andere Halterung ein. Richten Sie dann die rote Linie des Schiebers an der Null der Schienenskala aus, wenn das Sägeblatt die Kantenführung berührt.

Was ist die minimale sichere Schnittbreite?

Der minimale sichere Schnitt beträgt 25 mm (1 Zoll). Darunter kann der Sägeblattschutz möglicherweise nicht richtig funktionieren. Weitere Einzelheiten finden Sie in der Anleitung.

Wie vermeide ich Rückschlag bei der Verwendung?

Halten Sie die Säge fest mit beiden Händen, stützen Sie das Werkstück richtig ab, verwenden Sie ein geschärftes Sägeblatt und erzwingen Sie den Schnitt nicht. Bei einem Blockieren lassen Sie den Auslöser los und warten Sie den vollständigen Stillstand ab, bevor Sie die Säge entfernen.

Kann ich den Rip-Cut mit jeder Kreissäge verwenden?

Der Rip-Cut ist mit den meisten Kreissägen kompatibel, sofern die Grundplatte unter den Klemmen des Schlittens befestigt werden kann. Es gibt Einstellungen für flache oder geneigte Grundplatten und für Sägeblätter links oder rechts.

Wie pflege ich den Rip-Cut?

Reinigen Sie regelmäßig die Schiene und den Schlitten, um Staub zu entfernen. Überprüfen Sie, ob die Einstellschrauben und Klemmen fest angezogen bleiben. Inspizieren Sie den Schieber und den Anschlag auf Verschleißerscheinungen.

Was tun, wenn der Schnitt nicht gerade ist?

Überprüfen Sie die Ausrichtung des Schiebers mit der Null. Stellen Sie sicher, dass die Kantenführung fest an der Schiene befestigt ist und die Säge korrekt am Schlitten positioniert ist. Ein stumpfes Sägeblatt kann ebenfalls Abweichungen verursachen.

Wie befestige ich die Kantenführung für Links-/Rechtshänder?

Entfernen Sie das durchsichtige Band von der Kantenführung, entfernen Sie die beiden selbstschneidenden Schrauben und befestigen Sie die Kantenführung in der gewünschten Ausrichtung (rechts- oder linksseitige Verwendung) an der Schiene. Die Schrauben sind wiederverwendbar.

Welches Zubehör wird für den Rip-Cut empfohlen?

Verwenden Sie ein Sägeblatt mit 40 oder mehr Zähnen für saubere Schnitte. Zusätzliche Stützen (2x4-Bretter oder Hartschaum) werden empfohlen, um große Werkstücke zu unterstützen.

Was bedeutet 'Nicht empfohlen' auf der Skala?

Der Bereich zwischen 0 und 1 Zoll (25 mm) ist mit 'Nicht empfohlen' gekennzeichnet, da die meisten Sägen bei dieser Breite keinen sicheren Betrieb des Sägeblattschutzes ermöglichen. Vermeiden Sie Schnitte unter 25 mm.

BEDIENUNGSANLEITUNG RipCut Kreg

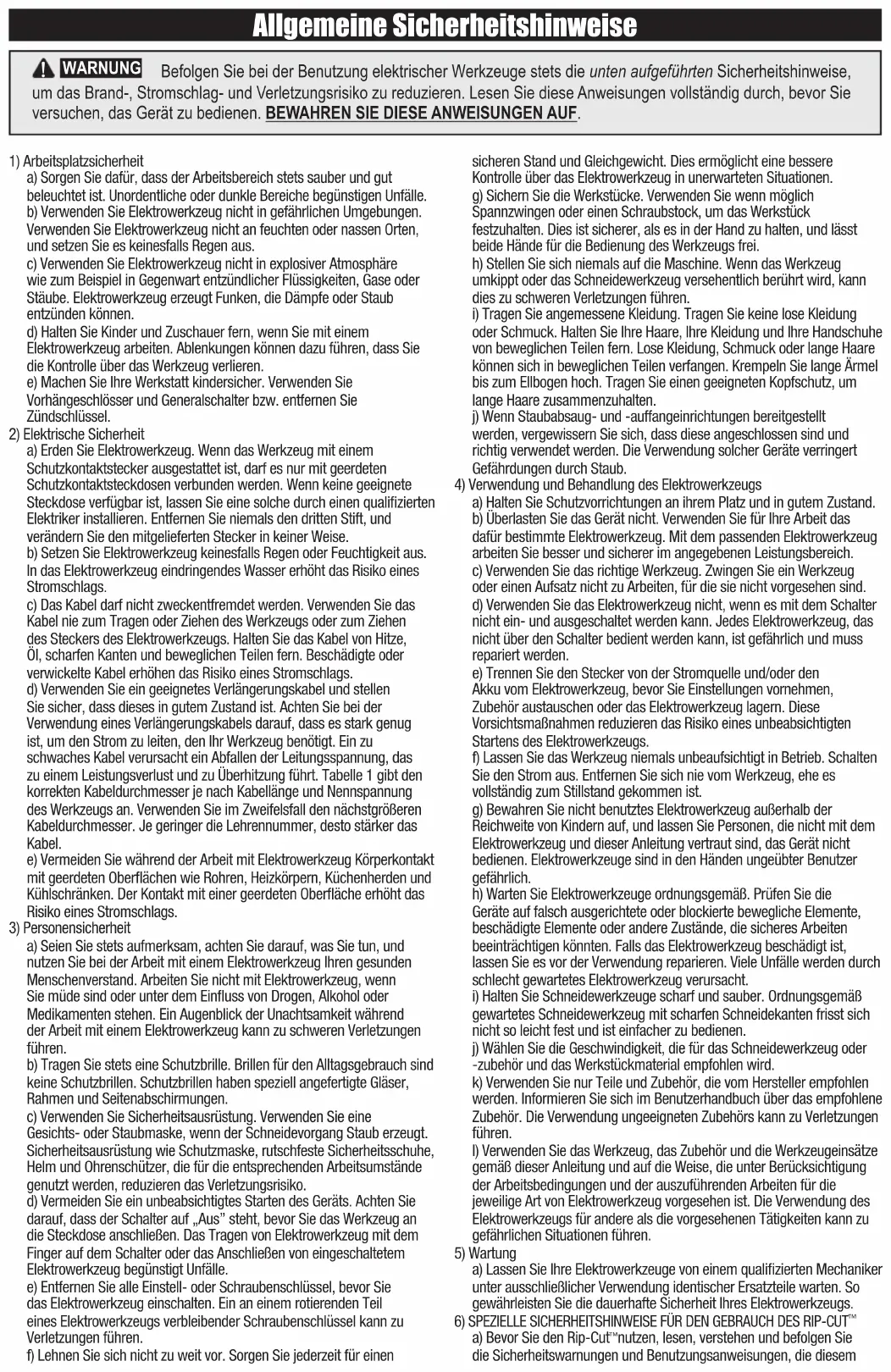

Allgemeine Sicherheitshinweise

WARNUNG

Befolgen Sie bei der Benutzung elektrischer Werkzeuge stets die unten aufgeführten Sicherheitshinweise, um das Brand-, Stromschlag- und Verletzungsrisiko zu reduzieren. Lesen Sie diese Anweisungen vollständig durch, bevor Sie BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1) Arbeitsplatzsicherheit

a) Sorgen Sie dafür, dass der Arbeitsbereich stets sauber und gut beleuchtet ist. Unordentliche oder dunkle Bereiche begünstigen Unfälle. b) Verwenden Sie Elektrowerkzeug nicht in gefährlichen Umgebungen. Verwenden Sie Elektrowerkzeug nicht an feuchten oder nassen Orten, und setzen Sie es keinesfalls Regen aus.

c) Verwenden Sie Elektrowerkzeug nicht in explosiver Atmosphäre wie zum Beispiel in Gegenwart entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeug erzeugt Funken, die Dämpfe oder Staub entzünden können.

d) Halten Sie Kinder und Zuschauer fern, wenn Sie mit einem Elektrowerkzeug arbeiten. Ablenkungen können dazu führen, dass Sie die Kontrolle über das Werkzeug verlieren.

e) Machen Sie Ihre Werkstatt kindersicher. Verwenden Sie Vorhängeschlösser und Generalschalter bzw. entfernen Sie Zündschlüssel.

2) Elektrische Sicherheit

a) Erden Sie Elektrowerkzeug. Wenn das Werkzeug mit einem Schutzkontaktstecker ausgestattet ist, darf es nur mit geerdeten Schutzkontaktsteckdosen verbunden werden. Wenn keine geeignete Steckdose verfügbar ist, lassen Sie eine solche durch einen qualifizierten Elektriker installieren. Entfernen Sie niemals den dritten Stift, und verändern Sie den mitgelieferten Stecker in keiner Weise. b) Setzen Sie Elektrowerkzeug keinesfalls Regen oder Feuchtigkeit aus. In das Elektrowerkzeug eindringendes Wasser erhöht das Risiko eines Stromschlags.

c) Das Kabel darf nicht zweckentfremdet werden. Verwenden Sie das Kabel nie zum Tragen oder Ziehen des Werkzeugs oder zum Ziehen des Steckers des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

d) Verwenden Sie ein geeignetes Verlängerungskabel und stellen Sie sicher, dass dieses in gutem Zustand ist. Achten Sie bei der Verwendung eines Verlängerungskabels darauf, dass es stark genug ist, um den Strom zu leiten, den Ihr Werkzeug benötigt. Ein zu schwaches Kabel verursacht ein Abfallen der Leitungsspannung, das zu einem Leistungsverlust und zu Überhitzung führt. Tabelle 1 gibt den korrekten Kabeldurchmesser je nach Kabellänge und Nennspannung des Werkzeugs an. Verwenden Sie im Zweifelsfall den nächstgrößeren Kabeldurchmesser. Je geringer die Lehrennummer, desto stärker das Kabel.

e) Vermeiden Sie während der Arbeit mit Elektrowerkzeug Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Küchenherden und Kühlschränken. Der Kontakt mit einer geerdeten Oberfläche erhöht das Risiko eines Stromschlags.

3) Personensicherheit

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun, und nutzen Sie bei der Arbeit mit einem Elektrowerkzeug Ihren gesunden Menschenverstand. Arbeiten Sie nicht mit Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Augenblick der Unachtsamkeit während der Arbeit mit einem Elektrowerkzeug kann zu schweren Verletzungen führen.

b) Tragen Sie stets eine Schutzbrille. Brillen für den Alltagsgebrauch sind keine Schutzbrillen. Schutzbrillen haben speziell angefertigte Gläser, Rahmen und Seitenabschirmungen.

c) Verwenden Sie Sicherheitsausrüstung. Verwenden Sie eine Gesichts- oder Staubmaske, wenn der Schneidevorgang Staub erzeugt. Sicherheitsausrüstung wie Schutzmaske, rutschfeste Sicherheitsschuhe, Helm und Ohrenschützer, die für die entsprechenden Arbeitsumstände genutzt werden, reduzieren das Verletzungsrisiko.

d) Vermeiden Sie ein unbeabsichtigtes Starten des Geräts. Achten Sie darauf, dass der Schalter auf „Aus“ steht, bevor Sie das Werkzeug an die Steckdose anschließen. Das Tragen von Elektrowerkzeug mit dem Finger auf dem Schalter oder das Anschließen von eingeschaltetem Elektrowerkzeug begünstigt Unfälle.

e) Entfernen Sie alle Einstell- oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem rotierenden Teil eines Elektrowerkzeugs verbleibender Schraubenschlüssel kann zu Verletzungen führen.

f) Lehnen Sie sich nicht zu weit vor. Sorgen Sie jederzeit für einen

sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle über das Elektrowerkzeug in unerwarteten Situationen.

g) Sichern Sie die Werkstücke. Verwenden Sie wenn möglich Spannzwingen oder einen Schraubstock, um das Werkstück festzuhalten. Dies ist sicherer, als es in der Hand zu halten, und lässt beide Hände für die Bedienung des Werkzeugs frei.

h) Stellen Sie sich niemals auf die Maschine. Wenn das Werkzeug umkippt oder das Schneidewerkzeug versehentlich berührt wird, kann dies zu schweren Verletzungen führen.

i) Tragen Sie angemessene Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihre Haare, Ihre Kleidung und Ihre Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. Krempeln Sie lange Ärmel bis zum Ellbogen hoch. Tragen Sie einen geeigneten Kopfschutz, um lange Haare zusammenzuhalten.

j) Wenn Staubabsaug- und -auffangeinrichtungen bereitgestellt werden, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung solcher Geräte verringert Gefährdungen durch Staub.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Halten Sie Schutzvorrichtungen an ihrem Platz und in gutem Zustand. b) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. c) Verwenden Sie das richtige Werkzeug. Zwingen Sie ein Werkzeug oder einen Aufsatz nicht zu Arbeiten, für die sie nicht vorgesehen sind. d) Verwenden Sie das Elektrowerkzeug nicht, wenn es mit dem Schalter nicht ein- und ausgeschaltet werden kann. Jedes Elektrowerkzeug, das nicht über den Schalter bedient werden kann, ist gefährlich und muss repariert werden.

e) Trennen Sie den Stecker von der Stromquelle und/oder den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör austauschen oder das Elektrowerkzeug lagern. Diese Vorsichtsmaßnahmen reduzieren das Risiko eines unbeabsichtigten Startens des Elektrowerkzeugs.

f) Lassen Sie das Werkzeug niemals unbeaufsichtigt in Betrieb. Schalten Sie den Strom aus. Entfernen Sie sich nie vom Werkzeug, ehe es vollständig zum Stillstand gekommen ist.

g) Bewahren Sie nicht benutztes Elektrowerkzeug außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die nicht mit dem Elektrowerkzeug und dieser Anleitung vertraut sind, das Gerät nicht bedienen. Elektrowerkzeuge sind in den Händen ungeübter Benutzer gefährlich.

h) Warten Sie Elektrowerkzeuge ordnungsgemäß. Prüfen Sie die Geräte auf falsch ausgerichtete oder blockierte bewegliche Elemente, beschädigte Elemente oder andere Zustände, die sicheres Arbeiten beeinträchtigen könnten. Falls das Elektrowerkzeug beschädigt ist, lassen Sie es vor der Verwendung reparieren. Viele Unfälle werden durch schlecht gewartetes Elektrowerkzeug verursacht.

i) Halten Sie Schneidewerkzeuge scharf und sauber. Ordnungsgemäß gewartetes Schneidewerkzeug mit scharfen Schneidekanten frisst sich nicht so leicht fest und ist einfacher zu bedienen.

j) Wählen Sie die Geschwindigkeit, die für das Schneidewerkzeug oder -zubehör und das Werkstückmaterial empfohlen wird.

k) Verwenden Sie nur Teile und Zubehör, die vom Hersteller empfohlen werden. Informieren Sie sich im Benutzerhandbuch über das empfohlene Zubehör. Die Verwendung ungeeigneten Zubehörs kann zu Verletzungen führen.

I) Verwenden Sie das Werkzeug, das Zubehör und die Werkzeugeinsätze gemäß dieser Anleitung und auf die Weise, die unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten für die jeweilige Art von Elektrowerkzeug vorgesehen ist. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Tätigkeiten kann zu gefährlichen Situationen führen.

5) Wartung

a) Lassen Sie Ihre Elektrowerkzeuge von einem qualifizierten Mechaniker unter ausschließlich Verwendung identischer Ersatzteile warten. So gewährleisten Sie die dauerhafte Sicherheit Ihres Elektrowerkzeugs.

6) SPEZIELLE SICHERHEITSHINWEISE FÜR DEN GEBRAUCH DES RIP-CUT™

a) Bevor Sie den Rip-Cut™ nutzen, lesen, verstehen und befolgen Sie die Sicherheitswarnungen und Benutzungsanweisungen, die diesem

Allgemeine Sicherheitshinweise

Produkt beigelegt sind, sowie die des Sägenherstellers. Belassen Sie alle Schutzelemente und -vorrichtungen an ihrem Platz.

b) Tragen Sie während des Bedienens der Säge geeigneten Augen-, Ohren- und Atemschutz.

c) Nutzen Sie ein scharfes Sägeblatt, das für das zu schneidende Material geeignet ist.

d) Trennen Sie die Säge stets von der Stromversorgung, bevor Sie Einstellungen an der Säge oder am Rip-Cut ^™ vornehmen.

e) Überprüfen Sie die Ausrichtung des Positionsmarkers, bevor Sie sägen.

f) Stellen Sie sicher, dass das Sägeblatt während des Sägens nicht in Kontakt mit der Kantenführung kommt.

g) Unternehmen Sie keine Sägeversuche, wenn Teile der Schlittenvorrichtung des Rip-Cut ^™ die Beweglichkeit des Sägeblattschutzes stören.

h) Achten Sie darauf, dass sowohl das Werkstück als auch der Verschnitt korrekt gestützt sind, um Einklemmen und Rückschlag zu verhindern.

i) Stellen Sie die Schnitttiefe so ein, dass das Sägeblatt 3 mm ( ^1/_8 Zoll) über das Werkstück hinausragt.

j) Halten Sie während der Arbeit die Hände vom Sägeblatt fern. Greifen Sie während des Schneidens nicht unter das Werkstück.

k) Befestigen Sie das Werkstück, damit es sich während des Sägens nicht bewegt.

I) Verwenden Sie nicht allzu viel Kraft zum Sägen.

Behalten Sie ein gleichmäßiges und kontrolliertes Tempo bei.

m) Warten Sie, bis das Sägeblatt komplett zum Stillstand kommt, bevor Sie den Rip-Cut vom Werkstück heben.

n) Halten Sie Geräte und Zubehör instand.

Prüfen Sie die Geräte auf falsch ausgerichtete oder verklemmte bewegliche Elemente, gelöste Verschlüsse, defekte Elemente oder andere Zustände, die den sicheren Betrieb beeinträchtigen könnten. Entdecken Sie einen Zustand, der die Sicherheit gefährdet, bringen Sie ihn vor Benutzung in Ordnung.

7) Rückschlag

Als Rückschlag bezeichnet man eine plötzliche Reaktion auf ein eingeklemmtes, festgelaufenes oder falsch ausgerichtetes Sägeblatt, bei der sich das Sägeblatt aus dem Werkstück herausbewegt und unkontrolliert zur Bedienperson hin nach oben schlägt.

8) Ursachen für Rückschlag

a) Wenn das Blatt durch den sich nähernden Schnittspalt eingeklemmt wird oder festläuft, blockiert das Sägeblatt und die Motorreaktion schiebt das Gerät schnell zurück zum Bediener.

b) Wenn das Sägeblatt im Schnitt verdreht oder falsch ausgerichtet wird, können sich die Zähne an der Hinterkante des Sägeblattes in die Holzoberfläche fressen, so dass das Blatt sich aus dem Schnittspalt bewegt und die Säge zurück zum Bediener geschoben wird.

Rückschlag verhindern

Ein Rückschlag ist die Folge von Werkzeugmissbrauch und/oder falschen Betriebsverfahren oder -bedingungen und kann durch entsprechende Vorsichtsmaßnahmen vermieden werden.

a) Halten Sie die Säge mit beiden Händen fest und positionieren Sie Ihren Körper und Ihre Arme so, dass Sie Rückschlagkräften standhalten können.

Rückschlagkräfte können durch den Bediener kontrolliert werden, wenn entsprechende Sicherheitsmaßnahmen ergriffen wurden.

b) Wenn das Sägeblatt beginnt festzulaufen oder der Schneidvorgang aus irgendeinem Grund unterbrochen wird, lassen Sie den Abzugshebel los und halten Sie die Säge im Material, ohne diese zu bewegen, bis das Sägeblatt vollständig zum Stillstand kommt. Versuchen Sie nie, die Säge aus dem Werkstück heraus oder nach hinten zu ziehen, während das Sägeblatt in Bewegung ist. Untersuchen Sie das Problem und ergreifen Sie Korrekturmaßnahmen, um die Ursache des verklemmten Sägeblatts zu beseitigen.

c) Zentrieren Sie beim Neustart einer Säge im Werkstück das Sägeblatt im Schnittspalt und überprüfen Sie, dass die Sägezähne nicht im Material stecken. Ist das Sägeblatt festgelaufen, kann sich die Säge aus dem Werkstück herausbewegen und beim Neustart einen Rückschlag verursachen.

d) Stützen Sie große Platten gut ab, um das Risiko eines verklemmten Sägeblatts und eines Rückschlags zu verhindern. Große Platten neigen dazu, sich durch ihr Eigengewicht zu biegen. Daher müssen unter der Platte auf beiden Seiten des Schnitts Stützen angebracht werden: im Bereich der Schnittlinie und des Plattenrands.

e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfe oder nicht ausreichend geschärfte Sägeblätter verursachen einen schmalen Schnittspalt, übermäßige Reibung, ein Festlaufen des Sägeblatts und Rückschlag.

f) Die Verstellschlösser für Sägeblatt und Abschrägung müssen fest und sicher sein, bevor ein Schnitt durchgeführt wird. Eine Verstellung der Sägeblatteinstellung beim Schneiden kann zu Festlaufen und Rückschlag führen.

g) Gehen Sie beim Tauchsägen in bestehende Wände, Böden oder andere öffnungslose Flächen besonders vorsichtig vor. Das eindringende Sägeblatt kann nicht sichtbare Gegenstände berühren und einen Rückschlag verursachen.

Richtlinien für den Gebrauch von Verlängerungskabeln

Verlängerungskabel dürfen nur vorübergehend verwendet werden. Sie können keine Installation von Steckdosen und eine ordnungsgemäße Verkabelung ersetzen, wenn diese erforderlich sind.

Für die Werkstatt und auf Baustellen gilt:

1. Es dürfen nur Verlängerungskabel mit einem Schutzleiter verwendet werden.

2. Verlängerungskabel müssen vor Beschädigungen geschützt werden und dürfen nicht durch Türen oder Fenster verlegt werden, wenn die Türen oder Fenster geschlossen werden und das Kabel beschädigen können.

3. Verlängerungskabel müssen mindestens 16 AWG (Durchmesser 1,31 mm²) haben und für das damit verwendete Gerät geeignet sein.

4. Verlängerungskabel müssen regelmäßig überprüft werden, um sicherzustellen, dass die Isolierung und die Leitfähigkeit der Kabel nicht beeinträchtigt werden.

5. Verlängerungskabel dürfen nicht durch Wasser geführt werden. Ihre Anschlüsse dürfen keinesfalls angesammeltem Wasser ausgesetzt sein.

TABELLE 1

Schild mit Ang-abe der Nennspannung @120 V	Länge des Verlängerungskabels
	25' 50'	75' 100'	150' 200'
	Empfohlener Kabeldurchmesser
0 - 5 16 16 16	14 12 12
5,1 - 8 16 16 14	12 10 NE
8,1 -12 14 14 12	10 NE NE
12,1 - 16 12 12	NE NE NE	NE

NE – Nicht empfohlen

Rip-Cut™-Komponenten

Rip-Cut™ (KMA2685-INT) Teile

A		1	Kantenführung		H		1	Indexierungsanschlag
B		2	Selbstschneidende Schrauben		I		3	Maschinen-schrauben
C		1	Schiene		J		3	Sechskantmuttern
D		1	Abdeckstreifen		K		1	Positionsmarker
E		1	Schlitten		L		1	Keil
F		2	Stellschrauben		M		1	Klappe
G		2	Grundplattenkla-mmern

Montage

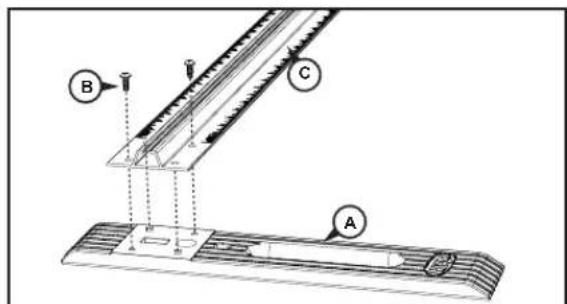

Schritt 1: Befestigen Sie die Kantenführung an der Schiene

Rechtshändige Bedienung

Entfernen Sie das Klebeband von der Vertiefung der Kantenführung (A), entfernen Sie die zwei selbstschneidenden Schrauben (B) und nutzen Sie sie, um die Kantenführung an der Schiene (C) zu befestigen. Richten Sie, wie zu

Linkshändige Bedienung

gezeigt, die Kantenführung für rechts- oder linkshändige Benutzung aus.

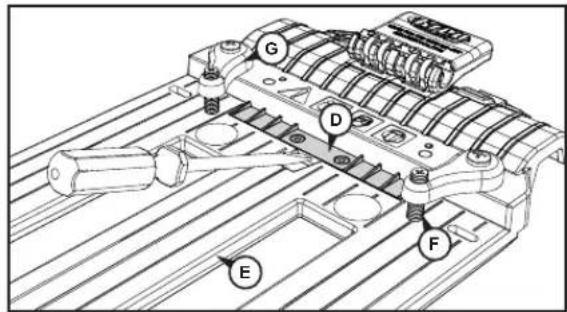

Schritt 2: Richten Sie den Abdeckstreifen aus

Der Abdeckstreifen (D) auf dem Schlitten (E) wird mit der gerippten, angewinkelten Seite nach oben geliefert. Diese Rippen passen an eine Sägegrundplatte mit angewinkelter Vorderkante, sodass die Sägegrundplatte flach auf dem Schlitten liegt, wenn die Stellschrauben (F) in den Grundplattenklammern (G) festgezogen werden. Für eine Sägegrundplatte mit flacher Vorderkante, heben Sie den Abdeckstreifen mithilfe eines Schraubenziehers aus der Vertiefung des Schlittens heraus, drehen Sie ihn um, und drücken Sie ihn zurück in die Vertiefung herein.

Montage

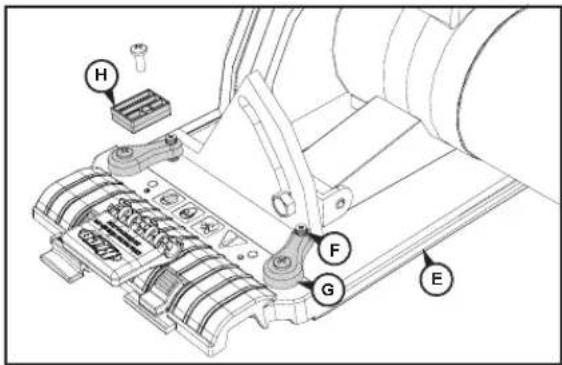

Schritt 3: Montieren Sie die Kreissäge auf dem Schlitten

Nehmen Sie den Indexierungsanschlag (H) vom Schlitten (E) ab. Lockern Sie die Stellschrauben (F) in den Grundplattenklammern (G) und schieben Sie die Grundplatte der Säge darunter. Positionieren Sie die Säge auf dem Schlitten, wobei die Vorderseite der Sägegrundplatte auf der Stufe an der Vorderseite des Schlittens sein sollte. Zentrieren Sie Sägen, die das Sägeblatt auf der linken Seite des Motors haben, im linken Schlittenspalt. Zentrieren Sie Sägen, die das Sägeblatt auf der rechten Seite des Motors haben, im rechten Schlittenspalt. Um für verschiedene Sägegrundplatten anpassbar zu sein, sind je zwei Löcher zum Befestigen der Grundplattenklammern am Schlitten zu finden. Damit die Klemmung sicher ist, wählen sie die Löcher, die so weit wie möglich von einander entfernt sind, wie die Säge es erlaubt. Die Klammern können schräg ausgerichtet sein. Befestigen Sie die Stellschrauben so an der Sägegrundplatte, dass die Säge sicher befestigt ist, doch ziehen Sie die Schrauben nicht zu fest an. Stellen Sie sicher, dass der Sägeblattschutz frei beweglich ist.

WARNUNG Bevor Sie die Säge auf den Schlitten montieren, trennen Sie sie von der Stromversorgung.

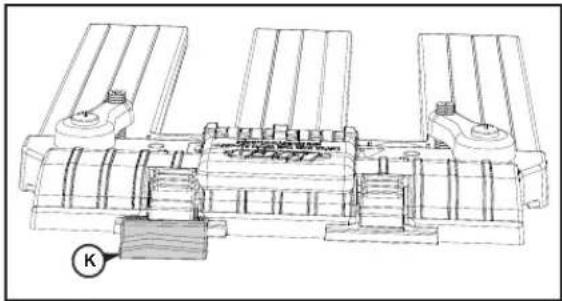

Schritt 4: Überprüfen Sie die Position des Positionsmarkers

Auf dem Schlitten sind zwei Positionen des Positionsmarkers (K) möglich, die mit den Schlittenspalten korrespondieren. Positionieren Sie den Positionsmarker in der Halterung vor dem Sägeblatt. Um die Seite des Positionsmarkers zu ändern, drücken Sie auf den Halterungsverschluss, schieben Sie den Positionsmarker aus der Halterung heraus, und bringen Sie ihn in der anderen Halterung an.

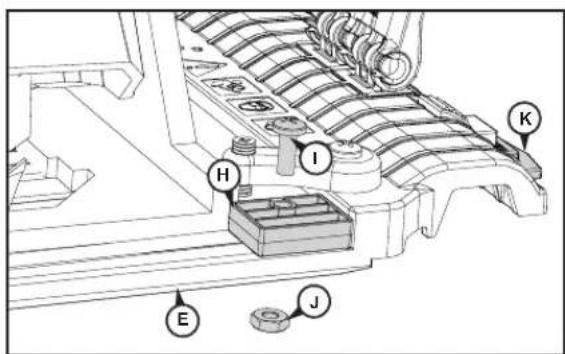

Schritt 5: Bringen Sie den Indexierungsanschlag erneut an

Der Indexierungsanschlag (H) erlaubt es Ihnen, die Säge von der Schlittenvorrichtung abzunehmen und dann wieder in genau der selben Position zu montieren. Positionieren Sie den Indexierungsanschlag an jener Seite der Sägegrundplatte, auf der auch der Positionsmarker (K) ist, und befestigen Sie ihn am Schlitten (E) mit der Maschinenschraube (I) und Mutter (J). Für maximale Positionsflexibilität, ist der Schlitten mit eine Vertiefungen versehen und der Indexierungsanschlag rotiert um 180°.

ACHTUNG Die Schlittenvorrichtung ist mit Funktionalitäten gestattet, die mit der Produktreihe® Accu-Cut™ kompatibel sind. Aätzliche Schritte, die in den Accu-Cut™ Produkthandbüchern zu den sind, sind notwendig, um den Schlitten für die Benutzung auf zu-Cut-Produkten auszurichten.

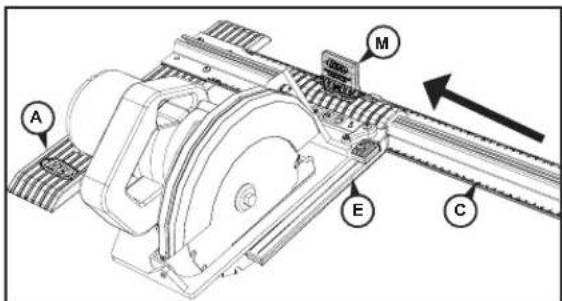

Schritt 6: Schieben Sie den Schlitten auf die Schiene

Mit der Säge am Schlitten (E) befestigt, heben Sie die Klappe (M) in die senkrechte Position an, und schieben Sie den Schlitten so in die Schiene (C), dass der Keil (L) in den Schienenkanal eingesetzt ist. Die Säge und die Kantenführung (A) sollten von der selben Seite der Schiene ausgehen.

Montage

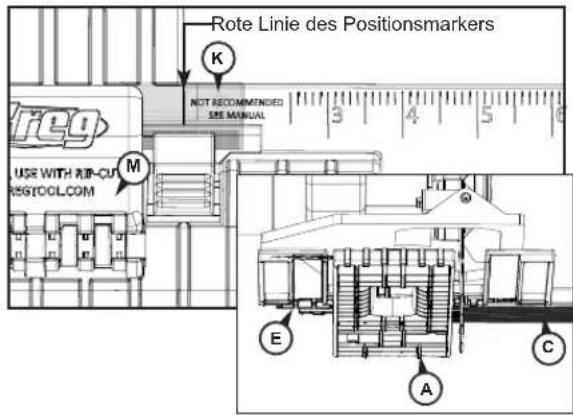

Schritt 7: Richten Sie den Positionsmarker aus und bestimmen Sie die Mindestschnittbreite

Rote Linie des Positionsmarkers K NOT RECOMMENDED SEE MANUAL USE WITH RIP-CUT RESQTOOL.COM M E A C

Drehen Sie den Sägeblattschutz nach oben und schieben Sie den Schlitten (E) entlang der Schiene (C), bis das Sägeblatt die Kantenführung (A) berührt. Rasten Sie den Schlitten in dieser Position ein, indem Sie die Klappe (M) herunterdrücken. Die Klappe muss nicht vollständig horizontal sein, um sicheres Einrasten zu gewähren. Drücken Sie den Verschluss des Positionsmarkers herunter und richten Sie den roten Marker (K) mit der Nullmarkierung auf der Schienenskala aus. Die sichere Mindestschnittbreite kann größer als 2,5 cm (1 Zoll) sein.

! WARNUNG Auf der Skala ist der Bereich zwischen Null und 25 mm (1 Zoll) markiert mit Not Recommended, See Manual. Für die meisten Sägen behindert die Kantenführung die Beweglichkeit des Sägeblattschutzes für Schnitte von weniger als 25 mm (1 Zoll), weswegen solche Schnitte nicht zu unternehmen sind. Nachdem Sie den Positionsmarker ausgerichtet haben, überprüfen Sie die Mindestschnittbreite, indem Sie den Schlitten von der Kantenführung wegschieben, bis der Sägeblattschutz ohne Hindemisse beweglich ist.

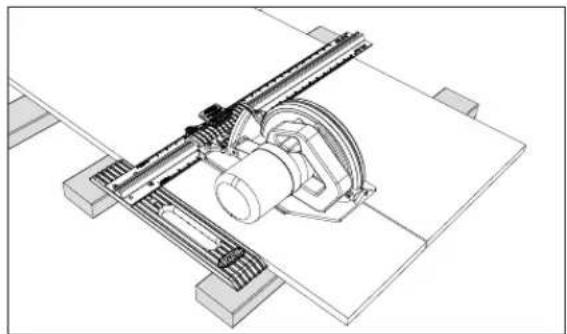

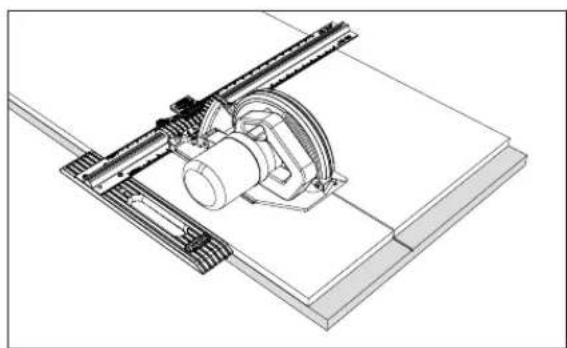

So bedienen Sie den Rip-Cut™

1) Für optimale Resultate, setzen Sie in die Säge ein 40-Zahn Sägeblatt oder besser ein.

2) Ist die Säge auf dem Schlitten montiert, stellen Sie die Schnitttiefe so ein, dass das Sägeblatt 3 mm (1/8 Zoll) über das Arbeitsstück hinausragt.

3) Lösen Sie den Keilverschluss und schieben Sie den Schlitten entlang der Schiene, bis der Positionsmarker an der gewünschten Maßangabe auf der Skala ausgerichtet ist. Rasten Sie den Keilverschluss ein.

4) Stützen Sie Arbeitsstück und Verschnitt komplett auf flach auf den Boden gelegtem 5 cm x 10 cm (2 Zoll x 4 Zoll) Kantholz oder 50 mm (2 Zoll) dicker Hartschaumdämmung ab.

5) Schließen Sie die Säge an die Stromversorgung an. Mit einer Hand auf der Kantenführung und der anderen die Säge haltend, drücken Sie die Kantenführung gegen die Kante des Arbeitsstücks und sägen Sie, indem Sie die Kantenführung und die Säge den ganzen Schnitt über im selben Tempo vorwärts bewegen. Warten Sie, bis das Sägeblatt komplett zum Stillstand kommt, bevor Sie das Rip-Cut ^™ vom Arbeitsstück heben.

! WARNING Stellen Sie bei schmalen Schnitten sicher, dass die die Kantenführung haltende Hand nicht das Sägeblatt berührt.
