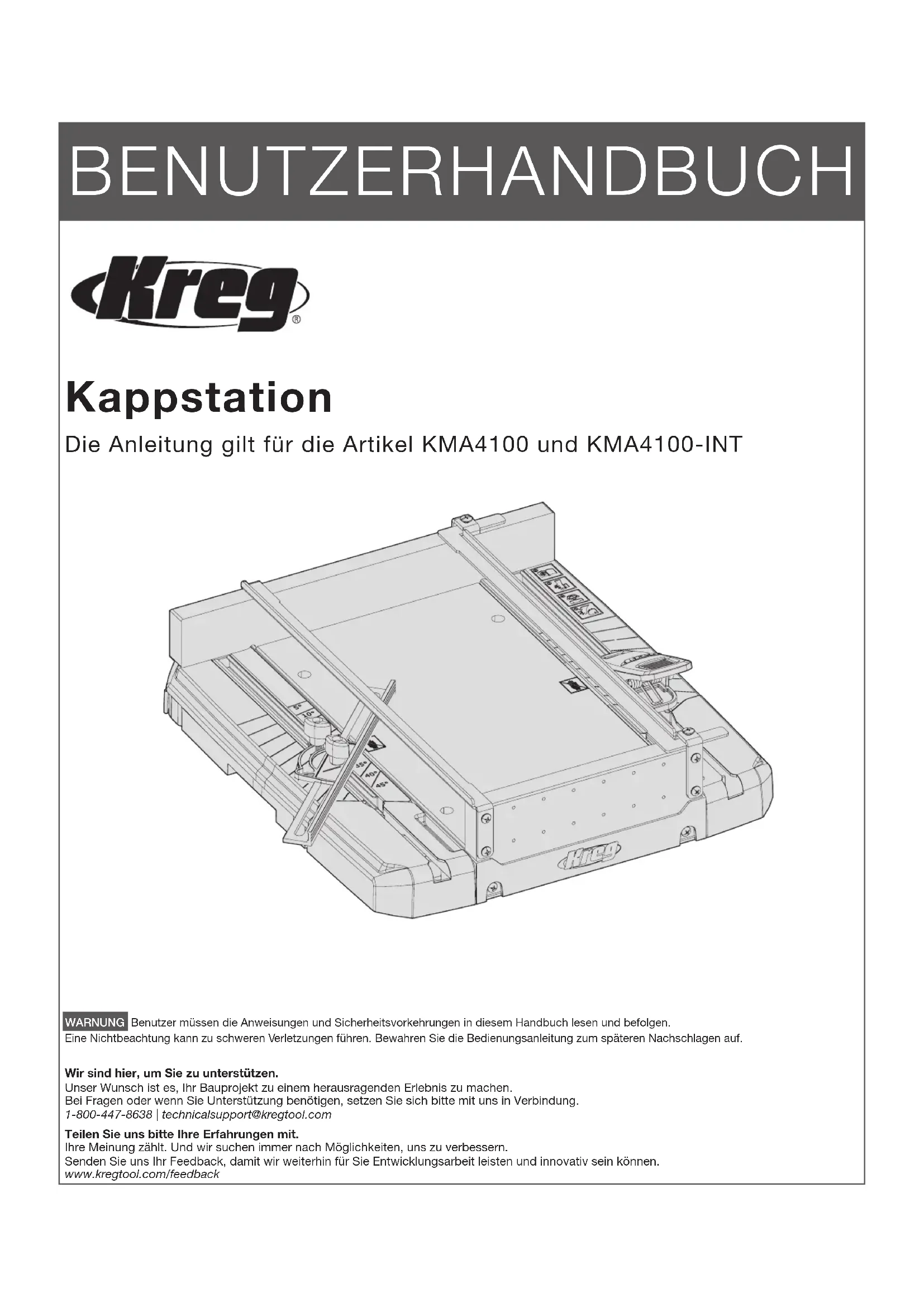

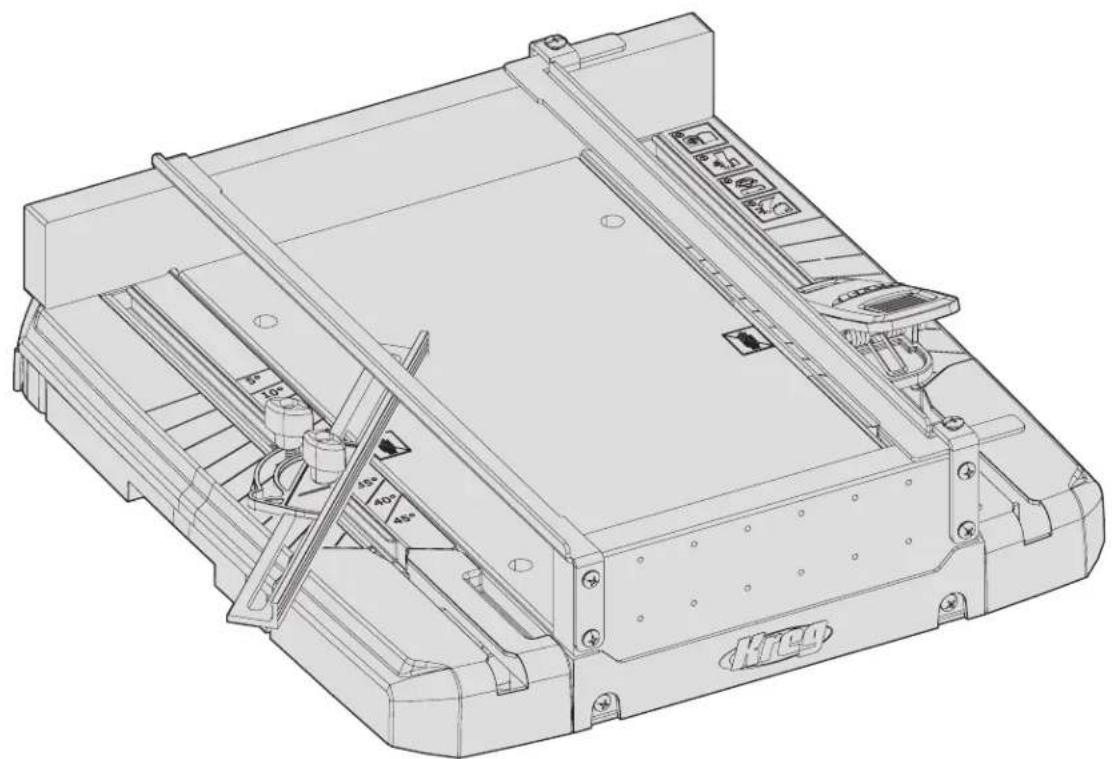

BEDIENUNGSANLEITUNG KMA4100 Kreg

Die Anleitung gilt für die Artikel KMA4100 und KMA4100-INT

WARNUNG Benutzer müssen die Anweisungen und Sicherheitsvorkehrungen in diesem Handbuch lesen und befolgen.

Eine Nichtbeachtung kann zu schweren Verletzungen führen. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.

Wir sind hier, um Sie zu unterstützen.

Unser Wunsch ist es, Ihr Bauprojekt zu einem herausragenden Erlebnis zu machen.

Bei Fragen oder wenn Sie Unterstützung benötigen, setzen Sie sich bitte mit uns in Verbindung.

1-800-447-8638 | [e-mail]

Teilen Sie uns bitte Ihre Erfahrungen mit.

Ihre Meinung zählt. Und wir suchen immer nach Möglichkeiten, uns zu verbessern.

Senden Sie uns Ihr Feedback, damit wir weiterhin für Sie Entwicklungsarbeit leisten und innovativ sein können.

www.kregtool.com/feedback

Inhaltsverzeichnis

Sicherheitsvorkehrungen ..... 52

Vormontage....52

Empfohlene Werkzeuge (nicht im Lieferumfang enthalten) .53

Geliefertes Zubehör ..... 53

Produktbeschreibung .....53

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Betrieb. .56

Kerbschnitt durchführen .....56

Einen 90°-Schnitt durchführen. . . . . . . . . . . .57

Unterschiedliche Winkel schneiden .....58

Lange Werkstücke schneiden . . . . . . . . . . 58

Pflege und Reinigung .....59

Fehlersuche und Fehlerbehebung .....59

Sicherheitsvorkehrungen

WARNUNG Lesen und befolgen Sie vor dem Einsatz eines Elektrowerkzeugs mit diesem Produkt zusätzlich zu den unten aufgeführten Sicherheitsvorkehrungen die Anweisungen und Sicherheitsvorkehrungen des Werkzeugherstellers, um das Risiko einer schweren Verletzung durch Gefahren wie Feuer, elektrischem Schlag oder durch das rotierende Sägeblatt zu minimieren.

■ Befolgen Sie die Anleitungen und Sicherheitsmaßnahmen Ihres Sägeherstellers.
■ Verwenden Sie immer die vom Sägehersteller geforderte persönliche Schutzausrüstung.
■ Lassen Sie nicht zu, dass durch den häufigen Gebrauch Ihrer Werkzeuge entstandene Gewohnheiten sichere Arbeitsweisen ersetzen. Ein Moment der Unachtsamkeit reicht aus, um schwere Verletzungen zu verursachen.
■ Vermeiden Sie ungünstige Handhaltungen, bei denen ein plötzliches Abrutschen zu einem Kontakt mit dem rotierenden Sägeblatt führen könnte.
■ Dieses Produkt ist nur für den Einsatz mit Kreissägen vorgesehen. Nicht für die Verwendung mit anderen Elektrowerkzeugen wie Stichsägen oder Oberfräsen vorgesehen.
■ Die Kappstation immer sichern, um ein Verschieben während des Schnitts zu verhindern.

■ Mit diesem Produkt keine Gehrungsschnitte versuchen.

■ Vor dem Schneiden das Werkstück inspizieren. Wenn das Werkstück gewölbt oder verzogen ist, sicherstellen, dass zwischen dem Werkstück und dem Anschlag entlang der Schnittkante kein Spalt vorhanden ist.

Das Werkstück immer mit festem Griff sichern und sicherstellen, dass Ihre Hand außerhalb des durch das Symbol gekennzeichneten Schnittbereichs bleibt.

WARNUNG Betreiben Sie dieses Gerät oder Maschinen jeglicher Art nicht unter dem Einfluss von Drogen, Alkohol oder Medikamenten.

WARNUNG Durch dieses Produkt können Sie Chemikalien einschließlich Acrylnitril ausgesetzt werden, das im Bundesstaat Kalifornien als krebserregend eingestuft ist. Weitere Informationen hierzu finden Sie auf www.P65Warnings.ca.gov.

WARNUNG Durch Bohren, Sägen, Schleifen oder die Bearbeitung von Holzprodukten können Sie Holzstaub ausgesetzt sein, einer Substanz, die im Staat Kalifornien als krebserregend eingestuft wird. Vermeiden Sie das Einatmen von Holzstaub oder verwenden Sie eine Staubschutzmaske oder andere persönliche Schutzvorrichtungen. Weitere Informationen hierzu finden Sie auf www.P65Warnings.ca.gov/wood.

Vormontage

WARNUNG Das Zuschneiden von unregelmäßig geformten Werkstücken, die sich beim Schneiden verdrehen, kippen oder verrutschen können, ist zu vermeiden.

Lesen Sie diesen Abschnitt, bevor Sie beginnen. Stellen Sie sicher, dass Sie alle Werkzeuge / Materialien aus der Lieferung zur Hand haben und vergleichen Sie diese mit den in den Abschnitten „Geliefertes Zubehör“ und „Produktbeschreibung“ aufgeführten Artikeln. Falls ein Artikel fehlt, verwenden Sie dieses Produkt nicht. Wenden Sie sich an den Kundendienst oder geben Sie das Produkt an den Händler zurück, bei dem Sie es gekauft haben.

Empfohlene Werkzeuge (nicht im Lieferumfang enthalten)

Kreuzschlitzschraubendreher

Geliefertes Zubehör

Schraube - 2

CC - Große Schraube - 4AA - Kleine Schraube - 12 BB - Schienen

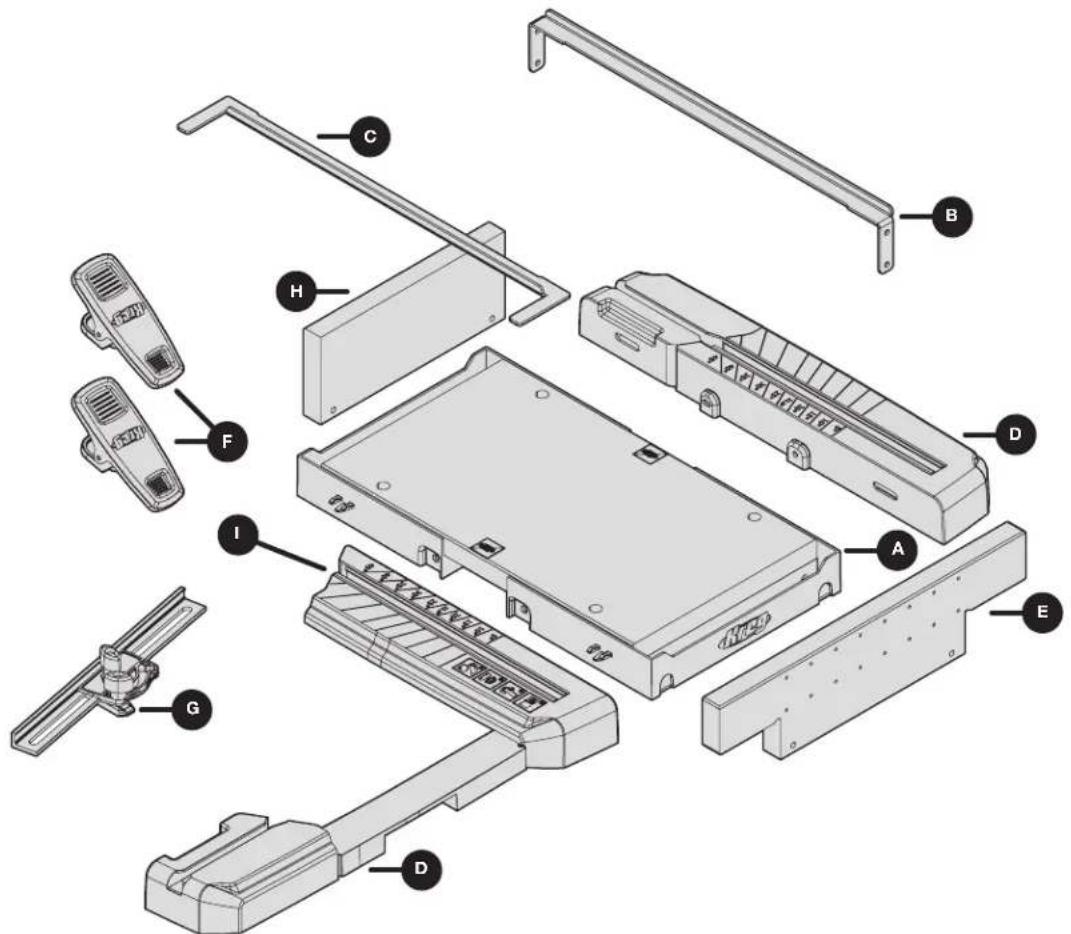

Produktbeschreibung

Artikel	Beschreibung Artikel Beschreibung
A	Schneidunterlage F Werkstück-Halteklammern
B	Fixierte Sägeführungsschiene G Verstellbarer Ansch
C	Verstellbare Sägeführungsschiene H
D	Materialstützflügel mit abnehmbaren Blöcken I Wink
E	Sure-CutTM-Rückwand

ag
	Betätigungsplatte für vorderen Sägeblattschutz
planzeiger

Montage

Die Schritte in diesem Abschnitt ausführen, um Ihre Kappstation zusammenzubauen.

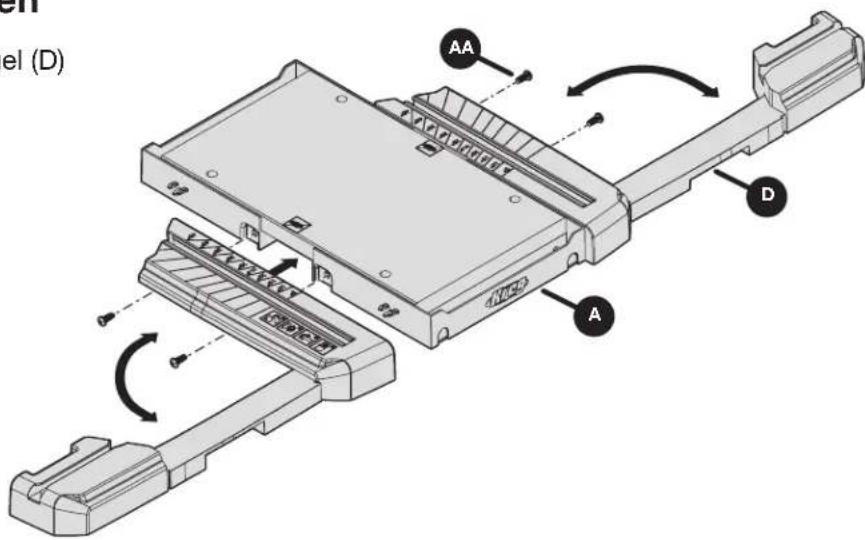

1 Materialstützflügel befestigen

a. Den rechten und linken Materialstützflügel (D) mit vier kleinen Schrauben (AA) an der Schneidunterlage (A) befestigen.

el (D) A AA D A

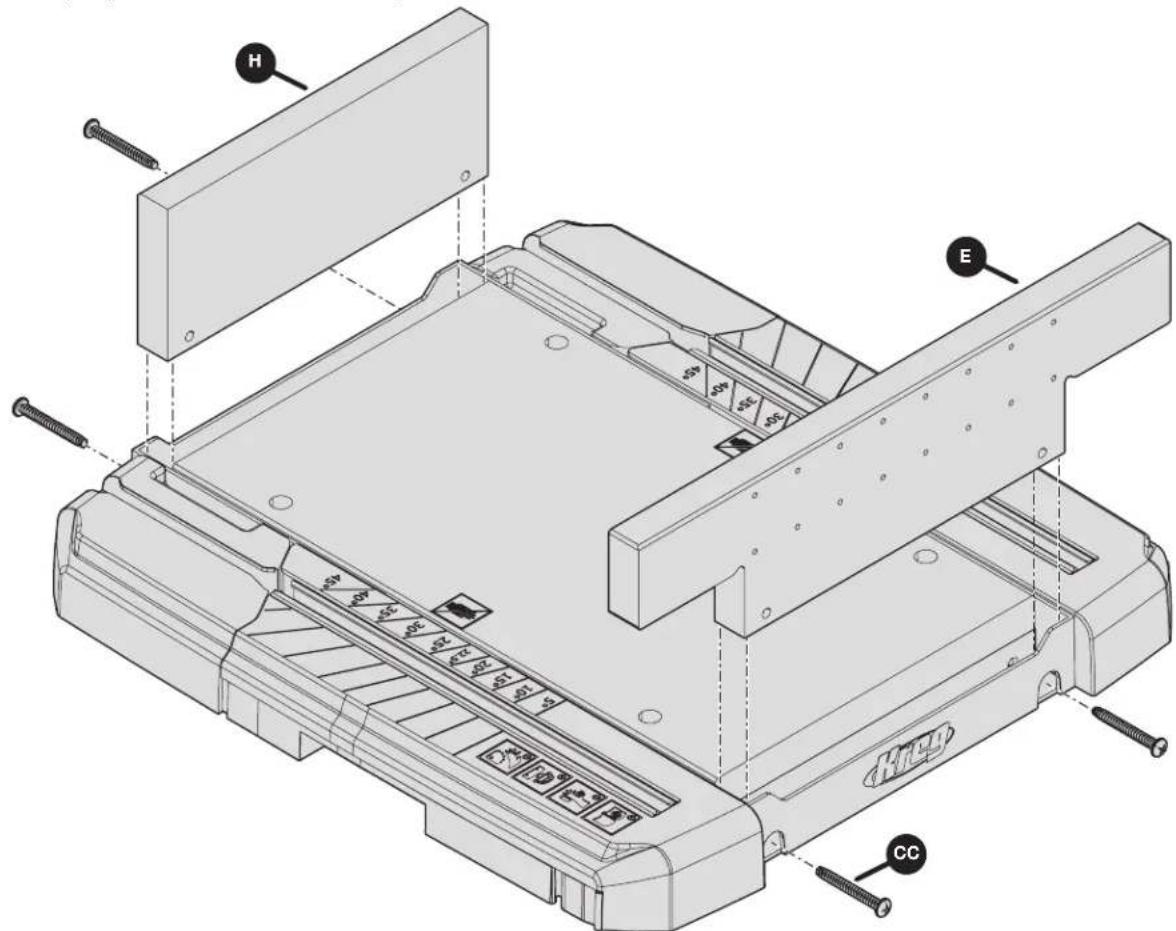

2 Die Sure-Cut™-Rückwand befestigen

a. Die Betätigungplatte für den vorderen Sägeblattschutz (H) und die Sure-Cut™-Rückwand (E) mit vier großen Schrauben (CC) an ihrem Platz befestigen.

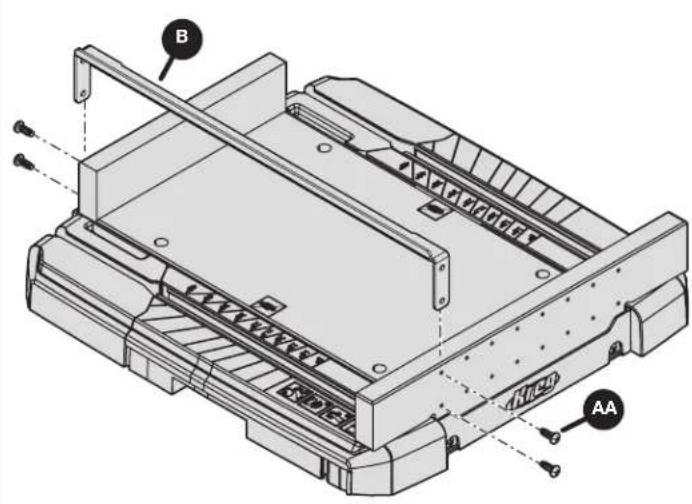

3 Führungsschienen anbringen

WARNUNG Stellen Sie sicher, dass die Schienen gemäß den unten stehenden Anweisungen installiert werden, damit Ihre Hand während des Schneidens in einem sicheren Abstand zum rotierenden Sägeblatt verbleibt.

a. Sicherstellen, dass Ihr Sägeblatt so zentriert wie möglich auf der Schnittfläche aufliegt. Hierzu wird die fixierte Sägeführungsschiene (B) auf der vorderen und hinteren Platte (H und E) auf der dem Sägeblatt gegenüberliegenden Seite angebracht (wie abgebildet).
b. Die verstellbare Sägeführungsschiene (C) an der Vorder- und Rückwand (H und E) auf die Breite der Sägegrundplatte einstellen.
c. Die Säge so positionieren, dass das Sägeblatt so zentriert wie möglich ist, und danach die fixierte Sägeführungsschiene (B) mit den entsprechenden Löchern in den vorderen und hinteren Platten (H und E) befestigen.

Hinweis Abhängig von Ihrem Sägetyp kann dies dazu führen, dass sich die feststehende Schiene anders als im gezeigten Bild auf der gegenüberliegenden Seite befindet. Ziel ist es, Ihr Sägeblatt so zentriert wie möglich in der Schnittfläche zu positionieren.

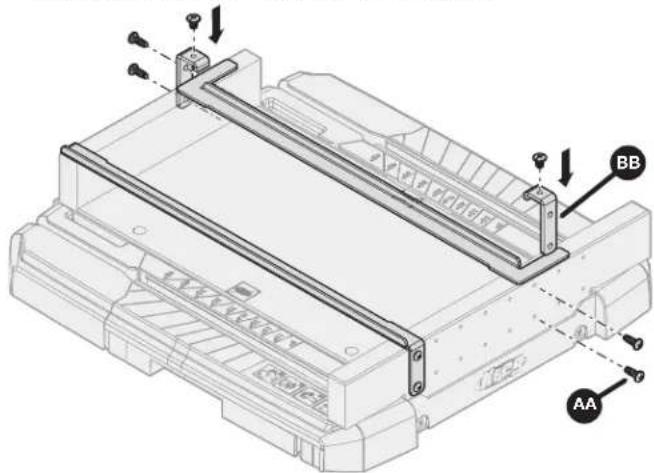

4 Schienenhalterungen anbringen

a. Stellen Sie Ihre Säge beiseite und schrauben Sie die verstellbaren Halterungen für die Sägeführungsschienen (BB) mit den kleinen Schrauben (AA) in den nächstgelegenen verfügbaren Löchern auf der Vorder- und Rückwand (H und E) fest.

b. Die oberen Schrauben auf den Halterungen (BB) zum Fixieren der Schiene festziehen.

5 Anschlag und Halteklammern anbringen

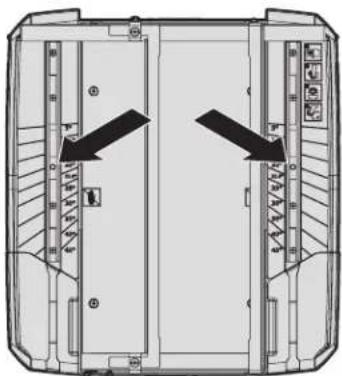

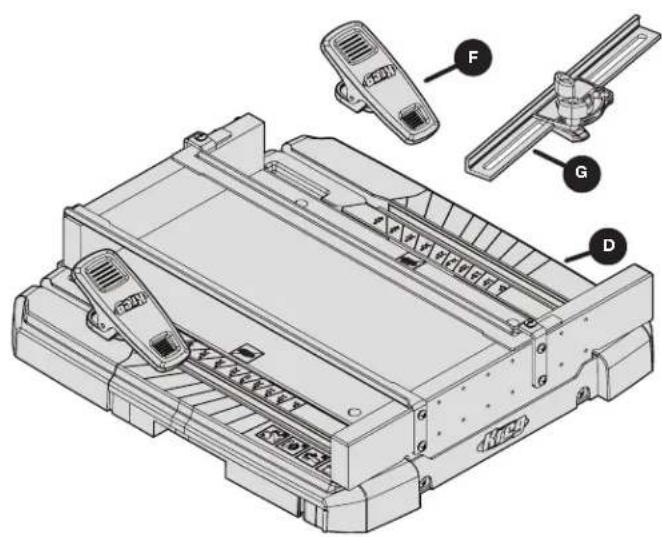

a. Falls erforderlich, den verstellbaren Anschlag (G) und/oder die Werkstück-Halteklammern (F) auf die Materialstützflügel (D) schieben.

WARNUNG Immer sicherstellen, dass die Kappstation befestigt ist, um ein Verschieben während des Schneidens zu verhindern.

Befolgen Sie die Verfahren in diesem Abschnitt, um Ihre Kappstation in Betrieb zu nehmen. Die folgenden Beispiele zeigen die Aufstellung für eine Säge mit Sägeblatt auf der linken Seite.

Sure-Grip™-Füße helfen, die Kappstation während des Schneidens an Ort und Stelle zu halten. Wenn ein stärkerer Halt erforderlich ist, können Sie die Station mit zwei Schrauben (nicht mitgeliefert) an Ihrer Werkbank befestigen und hierfür die Löcher in den Seitenschienen verwenden, wie es die Pfeile auf der rechten Seite anzeigen.

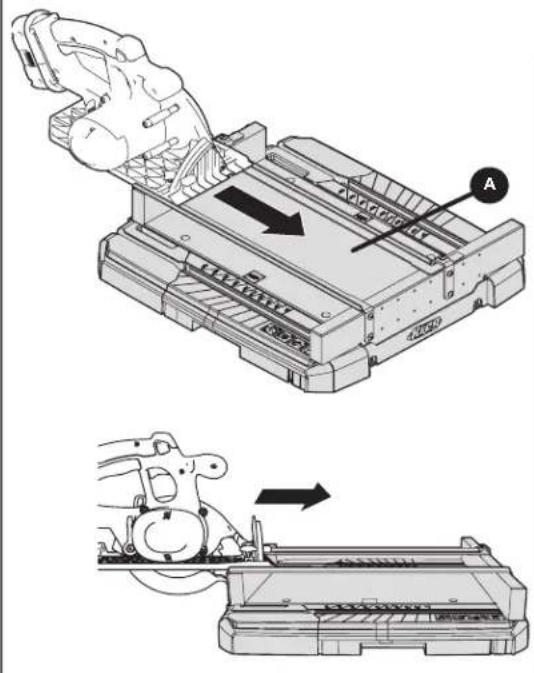

Kerbschnitt durchführen

a. Vor der Erstellung der Schnittfugenlinie muss die Sägeschnitttiefe auf 2" (5 cm) eingestellt werden (gerade genug, um die untere Schnittoberfläche der Schnittunterlage (A) zu erreichen).
b. Die Grundplatte Ihrer Säge hinter der Betätigungsplatte des vorderen Sägeblattschutzes an den Schienen ausrichten (H).
c. Säge starten, die Säge flach auf den Führungsschienen halten und der Betätigungsplatte des vorderen Blattschutzes (H) erlauben, den Sägeblattschutz zu betätigen, während sie einen Schnitt durch die Platte machen.

WARNUNG Versuchen Sie nicht, die Säge in den Schnitt abzusenken, indem Sie mit einer Hand den Sägeblattschutz öffnen. Dies könnte zu einem Rückschlag der Säge und zu schweren Verletzungen führen.

ACHTUNG Halten Sie die Säge an und lassen Sie das Sägeblatt zum Stillstand kommen, sobald die Mitte des Sägeblatts die Sure-Cut™-Rückwand durchgeschnitten hat (E). Ein Schieben weit über die Schienen hinaus kann zu einer Verbreiterung der Schnittfugenlinie (1) führen und die Schnittgenauigkeit beeinträchtigen. Siehe die untenstehenden Bilder für den richtigen Punkt zum Anhalten, gekennzeichnet mit dem X-Symbol.

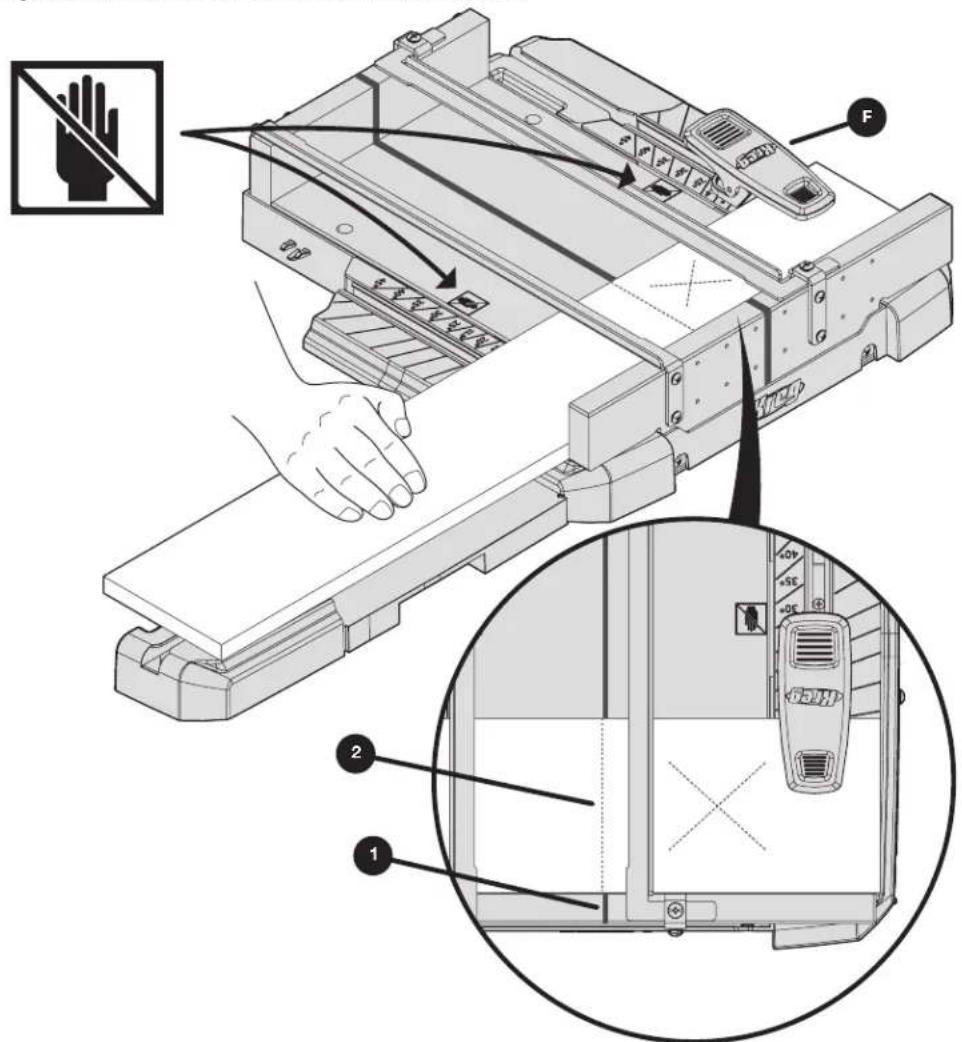

Einen 90°-Schnitt durchführen

a. Markieren Sie Ihr Werkstück auf die von Ihnen gewünschte Länge (2).
b. Richten Sie die Markierung (2) an einer Kante der Sägeschnittlinie (1) aus und stellen Sie sicher, dass das Werkstück so ausgerichtet ist, dass das Sägeblatt durch den Verschnittbereich (Abfall) des Brettes (in der Abbildung mit einem X markiert) und nicht durch die Seite des Werkstücks schneidet, die Sie behalten möchten.
c. Verwenden Sie die Klammern (F), um das Werkstück auf beiden Seiten der Schienen zu fixieren. Halten Sie das Werkstück außerdem außerhalb der Schneidfläche mit den Händen.

WARNUNG Während des Schneidens nicht mit einer Hand hinter das Sägeblatt oder den Anschlag greifen, um das Werkstück festzuhalten oder abzustützen, Holzreste zu entfernen oder aus irgendeinem anderen Grund. Das rotierende Sägeblatt kann so nahe an Ihre Hand herankommen, dass Sie ernsthaft verletzt werden können.

d. Die Vorderseite Ihrer Sägegrundplatte an den Schienen ausrichten und die Säge starten. Die Säge durch den Schnitt schieben, bis Sie Ihr Werkstück vollständig durchgeschnitten haben (Mitte des Sägeblatts an der Sure-Cut™-Rückwand).
e. Die Säge anhalten und den Auslöser loslassen, während die Säge noch auf den Schienen steht. Sobald der Motor steht, die Säge anheben und Werkstück und Verschnitt aus der Kappstation entfernen. Durch diesen Schritt bleibt die Übereinstimmung der Schnittfugenlinie mit der Säge erhalten.

WARNUNG Keine Werkstücke schneiden, die zu klein sind, um sicher gehalten oder eingespannt zu werden.

WARNUNG Das Werkstück immer mit festem Griff sichern und sicherstellen, dass Ihre Hand außerhalb des durch das Symbol gekennzeichneten Schnittbereichs bleibt.

Unterschiedliche Winkel schneiden

ACHTUNG Die Breite des Brettes, die Sie schneiden können, hängt von Ihrer Säge und der Position des Anschlags ab.

ACHTUNG Wenn Sie den Winkel nicht am Ende des Brettes schneiden, schneiden Sie das Brett vor dem Schneiden des Winkels im 90°-Winkel auf die gewünschte Länge.

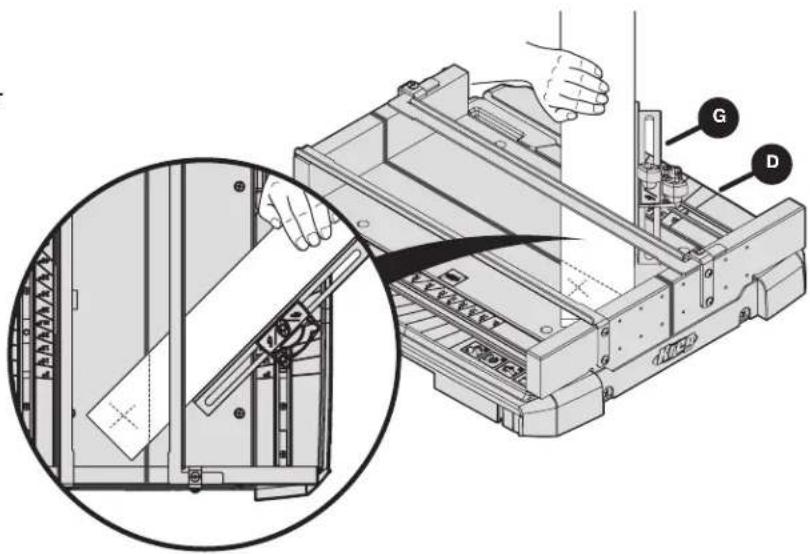

a. Die Vorderseite des verstellbaren Anschlags (G) auf den Materialstützflügeln (D) beider Seiten der Kappstation auf die gewünschte Winkellinie einstellen und festziehen

WARNUNG Das Ende des Werkstücks von der Sure-Cut™-Rückwand weg positionieren, um das Blockieren des Sägeblatts und einen Rückschlag zu vermeiden.

b. Den Anschlag fest anziehen und dann für den Schnitt die Schritte und Vorsichtsmaßnahmen unter „Einen 90°-Schnitt durchführen“ befolgen.

Lange Werkstücke schneiden

WARNUNG Lange Werkstücke abstützen, damit

sie während des Schnitts nicht durchhängen oder sich verschieben.

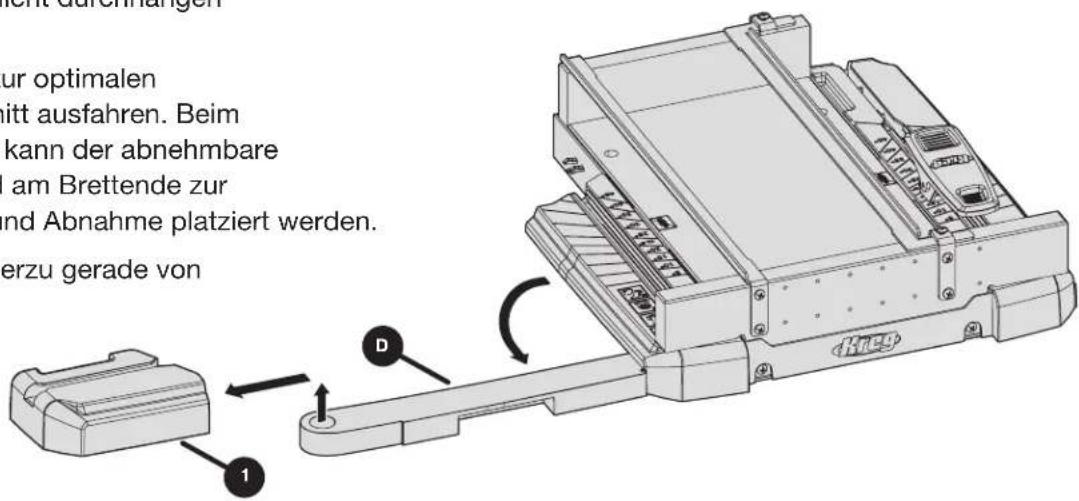

Die Materialstützflügel (D) zur optimalen Unterstützung für den Schnitt ausfahren. Beim Schneiden längerer Bretter kann der abnehmbare Block (1) leicht entfernt und am Brettende zur Unterstützung von Zufuhr und Abnahme platziert werden.

Den abnehmbaren Block hierzu gerade von den Stützflügeln abheben.

ur optimalen itt ausfahren. Beim kann der abnehmbare am Brettende zur nd Abnahme platziert werden. erzu gerade von 1 D

Pflege und Reinigung

Staub und Ablagerungen von allen Oberflächen fernhalten, auch von der Unterseite der Kappstation und von allen Sure-Grip™-Oberflächen.

Fehlersuche und Fehlerbehebung

Wenn die Schnittgenauigkeit durch unsachgemäßen Gebrauch oder unsachgemäß befestigte Teile beeinträchtigt wird, wenden Sie sich bitte an unser Kundendienstteam, um Unterstützung beim Ersatz von Schnittoberflächen zu erhalten.

Kreg®

LERNEN. BAUEN. MITTEILEN.

Wir sind Handwerker, genau wie Sie. Darum interessiert es uns, woran Sie gerade arbeiten. Sprechen Sie mit der Gemeinschaft darüber und lassen Sie sich inspirieren!

madewithKreg

Holen Sie sich kostenlos Pläne, Hilfsmittel für Bauprojekte und mehr. kregtool.com und buildsomething.com
