BEDIENUNGSANLEITUNG Portable Crosscut Kreg

• Cuidado y limpieza Mantener las supercies de SureGrip™ limpias de polvo y residuos. Solución de problemas Problema Posible causa SoluciónLa línea de corte no es precisa. El indicador de la línea de corte se ha movido.Calibrar de nuevo la guía.El/Los indicador(es) de la línea de corte no se retraen o se atascan.El mecanismo de deslizamiento tiene residuos que impiden el movimiento del indicador de la línea de corte.Utilizar aire comprimido o un compresor de aire para expulsar los residuos del mecanismo de deslizamiento.El corte no es preciso. La hoja de la sierra no es paralela al borde de la base de la sierra.Consultar el manual del fabricante de la sierra.Los indicadores de las líneas de corte han perdido la calibración.Consultar el procedimiento de calibración en este manual.EXPLORA. CONSTRUYE. COMPARTE. Somos constructores como tú. Por eso nos encanta ver en qué estás trabajando. ¡Comparte con la comunidad e inspírate! #madewithKreg Obtén planes gratuitos, recursos para proyectos y más. kregtool.com y buildsomething.com 01/2020 104597 V1BENUTZERHANDBUCH Wir sind hier, um Sie zu unterstützen. Unser Wunsch ist es, Ihr Bauprojekt zu einem herausragenden Erlebnis zu machen. Bei Fragen oder wenn Sie Unterstützung benötigen, setzen Sie sich bitte mit uns in Verbindung. 1-800-447-8638 | [e-mail] Teilen Sie uns bitte Ihre Erfahrungen mit. Ihre Meinung zählt. Und wir suchen immer nach Möglichkeiten, uns zu verbessern. Senden Sie uns Ihr Feedback, damit wir weiterhin für Sie Entwicklungsarbeit leisten und innovativ sein können. www.kregtool.com/feedback WARNUNG Benutzer müssen die Anweisungen und Sicherheitsvorkehrungen in diesem Handbuch lesen und befolgen. Eine Nichtbeachtung kann zu schweren Verletzungen führen. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Tragbare Sägeführungschiene Die Anleitung gilt für die Artikel KMA4000, KMA4000-E und KMA4000-INT32 Sicherheitsvorkehrungen WARNUNG Lesen und befolgen Sie vor dem Einsatz eines Elektrowerkzeugs mit diesem Produkt zusätzlich zu den unten aufgeführten Sicherheitsvorkehrungen die Anweisungen und Sicherheitsvorkehrungen des Werkzeugherstellers, um das Risiko einer schweren Verletzung durch Gefahren wie Feuer, elektrischem Schlag oder durch das rotierende Sägeblatt zu minimieren. ■ Befolgen Sie die Sicherheitsanweisungen Ihres Sägeherstellers. ■ Tragen Sie zusätzlich zu den Anforderungen Ihres Sägeherstellers immer auch persönliche Schutzausrüstung, die Sie als angemessen erachten. ■ Lassen Sie nicht zu, dass durch den häugen Gebrauch Ihrer Werkzeuge entstandene Gewohnheiten sichere Arbeitsweisen ersetzen. Ein Moment der Unachtsamkeit reicht aus, um schwere Verletzungen zu verursachen. ■ Vermeiden Sie ungünstige Handhaltungen, bei denen ein plötzlicher Ausrutscher zu einem Kontakt mit dem rotierenden Sägeblatt führen könnte. WARNUNG Betreiben Sie dieses Gerät oder Maschinen jeglicher Art nicht unter dem Einuss von Drogen, Alkohol oder Medikamenten. WARNUNG Durch dieses Produkt können Sie Chemikalien einschließlich Acrylnitril ausgesetzt werden, das im Bundesstaat Kalifornien als krebserregend eingestuft ist. Weitere Informationen hierzu nden Sie auf www.P65Warnings.ca.gov. Inhaltsverzeichnis Sicherheitsvorkehrungen p. 32
• Vorbereitung p. 33
• Produktbeschreibung p. 33
• Betrieb p. 34
• Pflege und Reinigung p. 35

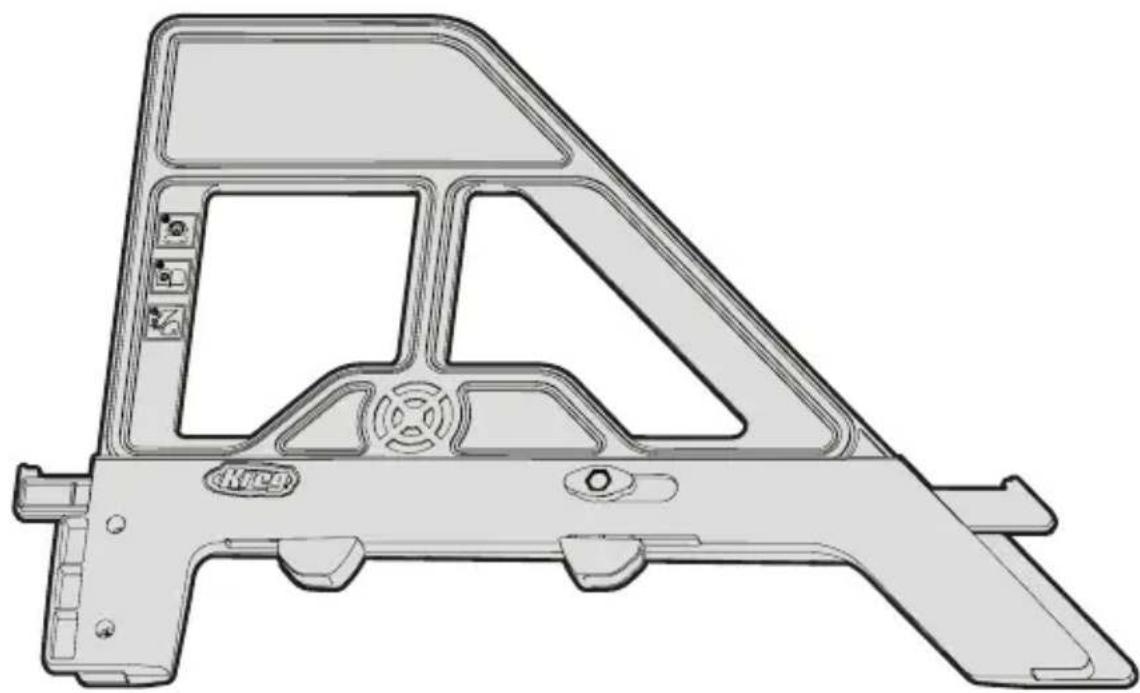

• Fehlersuche und Fehlerbehebung Vorbereitung Lesen Sie diesen Abschnitt, bevor Sie beginnen. Stellen Sie sicher, dass Sie alle Werkzeuge/Materialien zur Hand haben und vergleichen Sie das Produkt mit den im Abschnitt „Produktbeschreibung” aufgeführten Bestandteilen. Wenn irgendein Bestandteil zu fehlen oder verloren gegangen zu sein scheint, verwenden Sie dieses Produkt nicht. Wenden Sie sich an den technischen Kundendienst oder geben Sie das Produkt an den Händler zurück, bei dem Sie es gekauft haben. Produktbeschreibung p. 3533

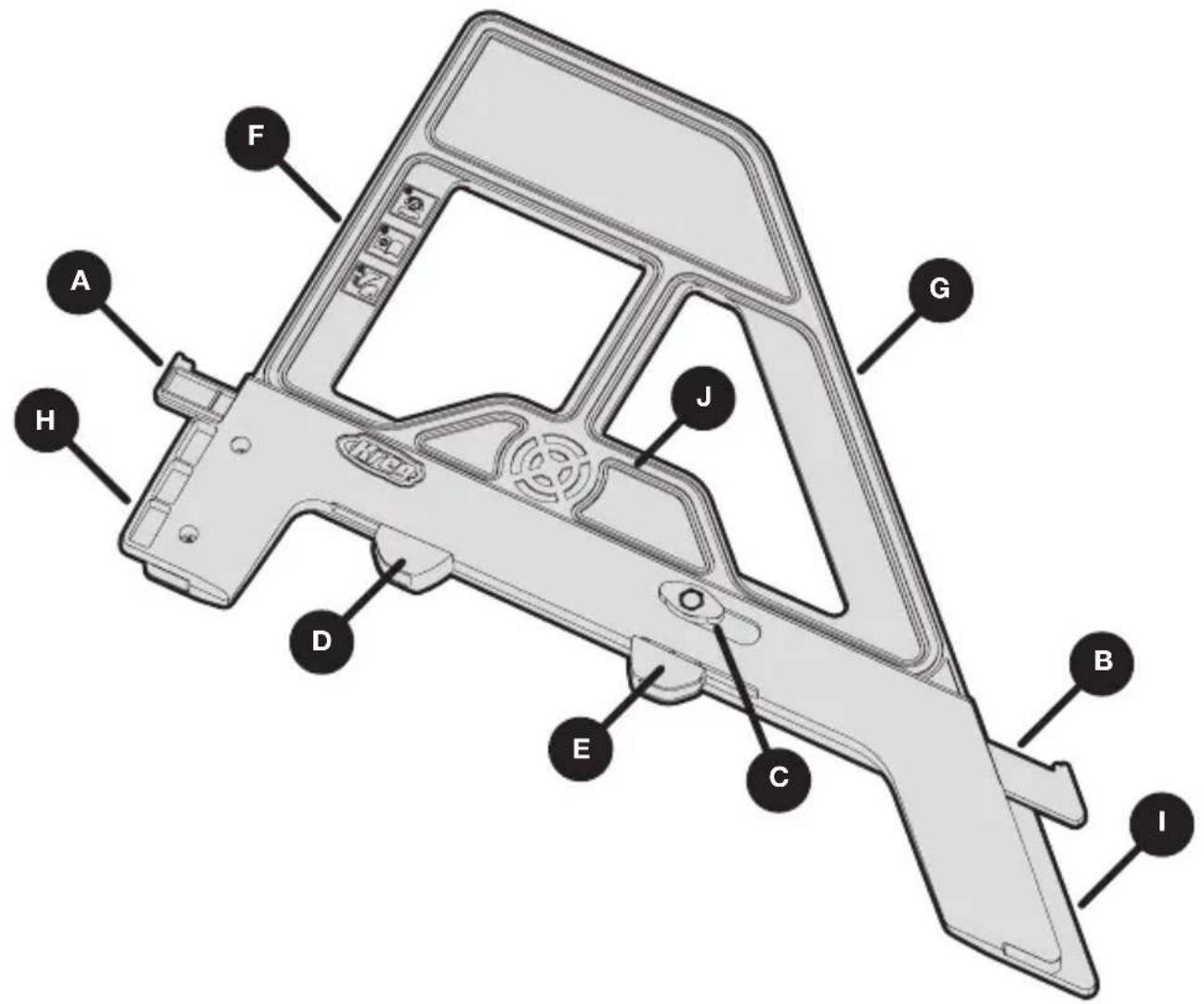

Bauteil Beschreibung Bauteil Beschreibung A Einziehbare Schnittlinienanzeige für90°-Schnitte F 90°-Sägeführungskante B Einziehbare Schnittlinienanzeige für 45°-Schnitte G 45°-Sägeführungskante C Feststellknopf der Schnittlinienanzeige H Sägeauageleiste für 90°-Schnitte D Daumenhebel der Schnittlinienanzeige für 90°-Schnitte I Sägeauageleiste für 45°-Schnitte E Daumenhebel der Schnittlinienanzeige für 45°-Schnitte J SureGrip™-Material34 Betrieb Führen Sie zur Einstellung die Schritte in diesem Abschnitt durch und verwenden Sie anschließend Ihre tragbare Führungsschiene. WARNUNG Vermeiden Sie ungünstige Handhaltungen, bei denen ein plötzlicher Ausrutscher zu einem Kontakt mit dem rotierenden Blatt führen könnte.

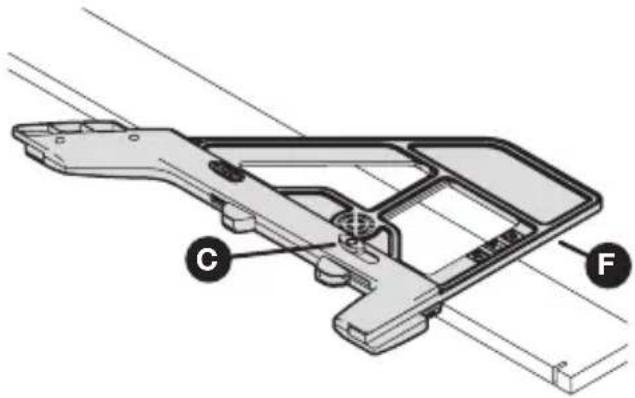

Führungsschiene justieren a. Richten Sie die 90°-Sägeführungskante (F) an einem Restholzstück zur Grundplatte Ihrer Säge aus und kerben Sie das Holz ein. Legen Sie die Säge beiseite, während Sie die Sägeführung weiterhin in Position halten. b. Lösen Sie den Feststellknopf der Schnittlinienanzeige (C) und fahren Sie mit dem 90°-Daumenhebel (D) bis zum Anschlag nach außen. c. Halten Sie den 90°-Daumenhebel (D) immer noch nach außen gedrückt und ziehen Sie mit der anderen Hand die 90°-Schnittlinienanzeige (A) heraus, bis das Ende mit der nächstliegenden Kante der Kerbe/Sägefuge bündig ist. Mit dem Feststellknopf der Schnittlinienanzeige (C) in dieser Position xieren. Sie haben nun Ihren Versatzabstand eingestellt. d. Um auf einen 45°-Winkel zu kalibrieren, wiederholen Sie diesen Vorgang für die 45°-Seite der Sägeführungsschiene.

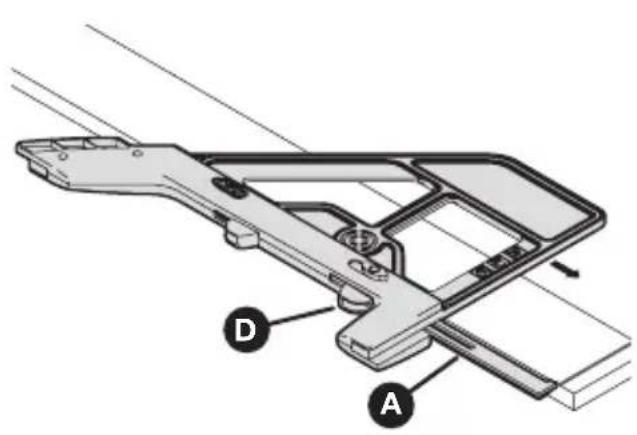

Führungsschiene zum Schneiden Ihres Werkstücks verwenden a. Markieren Sie Ihr Werkstück auf die von Ihnen gewünschte Länge.b. Legen Sie die Sägeführungsschiene auf das Werkstück. Fahren Sie den 90°-Daumenstellhebel (D) bis zum Anschlag aus und halten Sie ihn fest.c. Richten Sie die 90°-Schnittlinienanzeige (A) an der Markierung auf dem Werkstück aus und lassen Sie dann den 90°-Daumenhebel (D) los, während Sie die Sägeführungsschiene weiterhin festhalten, um die 90°-Schnittlinienanzeige (A) zurückzuziehen.d. Richten Sie Ihre Säge an der 90°-Sägeführungskante (F) aus und schneiden Sie das Werkstück auf die gewünschte Länge.e. Um in einem 45°-Winkel zu schneiden, wiederholen Sie diesen Vorgang für die 45°-Seite der Sägeführungsschiene.

Pflege und Reinigung Halten Sie die SureGrip™-Oberächen frei von Staub und Ablagerungen. Fehlersuche und Fehlerbehebung Problem Mögliche Ursache LösungDie Schnittlinie ist nicht korrekt. Die Schnittlinienanzeige wurde verschoben.Stellen Sie die Führungsschiene erneut ein.Die Schnittlinienanzeige(n) lassen sich nicht zurückziehen oder klemmen.Im Gleitmechanismus benden sich Fremdkörper, die das Bewegen der Schnittlinienanzeige behindern.Verwenden Sie Druckluft oder einen Luftkompressor, um die Fremdkörper aus dem Gleitmechanismus auszublasen.Der Schnitt ist nicht gerade. Das Sägeblatt ist nicht parallel zur Kante der Sägeunterlage ausgerichtet.Siehe die Bedienungsanleitung der Säge.Die Schnittlinienanzeigen wurden aus der Einstellung herausgeschlagen.Siehe das Einstellungsverfahren in diesem Handbuch.LERNEN. BAUEN. MITTEILEN. Wir sind Handwerker, genau wie Sie. Darum interessiert es uns, woran Sie gerade arbeiten. Sprechen Sie mit der Gemeinschaft darüber und lassen Siesichinspirieren! #madewithKreg Holen Sie sich kostenlos Pläne, Hilfsmittel für Bauprojekte und mehr. kregtool.com und buildsomething.com 01/2020 104597 V1
