Caractéristiques techniques	Scie à onglet portable Kreg, conçue pour des coupes précises et efficaces.
Dimensions	Dimensions compactes pour un transport facile.
Capacité de coupe	Capacité de coupe jusqu'à 30 cm de large.
Type de lame	Lame de scie de haute qualité pour des coupes nettes.
Utilisation	Idéale pour les projets de menuiserie, les coupes d'angle et les travaux de bricolage.
Maintenance	Nettoyage régulier et affûtage de la lame recommandé pour maintenir la performance.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations générales	Garantie constructeur et support technique disponibles.

FOIRE AUX QUESTIONS - Portable Crosscut Kreg

Comment assembler la Kreg Portable Crosscut ?

Pour assembler la Kreg Portable Crosscut, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et utilisez les outils recommandés pour un assemblage correct.

Quelles sont les mesures de coupe maximales de la scie ?

La Kreg Portable Crosscut permet des coupes jusqu'à 30,5 cm de large et 61 cm de long.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, localisez le levier de réglage sur le côté de la scie et ajustez-le selon la profondeur désirée. Assurez-vous de verrouiller le levier une fois le réglage effectué.

Quels types de matériaux peuvent être coupés avec cette scie ?

La Kreg Portable Crosscut peut couper divers matériaux, y compris le bois massif, le contreplaqué et les panneaux composites. Évitez les matériaux trop durs ou trop épais pour la scie.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que l'interrupteur de sécurité est engagé. Si la scie ne démarre toujours pas, consultez le manuel pour des instructions de dépannage ou contactez le service client.

Comment entretenir la Kreg Portable Crosscut ?

Pour entretenir la scie, nettoyez régulièrement la lame et assurez-vous qu'il n'y a pas de débris autour du moteur. Lubrifiez les pièces mobiles selon les recommandations du fabricant.

Puis-je utiliser des lames de scie autres que celles fournies ?

Oui, vous pouvez utiliser d'autres lames compatibles, mais assurez-vous qu'elles sont adaptées à la Kreg Portable Crosscut et qu'elles respectent les dimensions et spécifications recommandées.

Y a-t-il des accessoires recommandés pour améliorer l'utilisation de la scie ?

Oui, des accessoires tels que des guides de coupe ou des dispositifs de fixation peuvent améliorer la précision et la sécurité lors de l'utilisation de la scie.

La scie est-elle garantie ?

Oui, la Kreg Portable Crosscut est généralement couverte par une garantie limitée. Veuillez consulter votre manuel pour les détails spécifiques à la garantie.

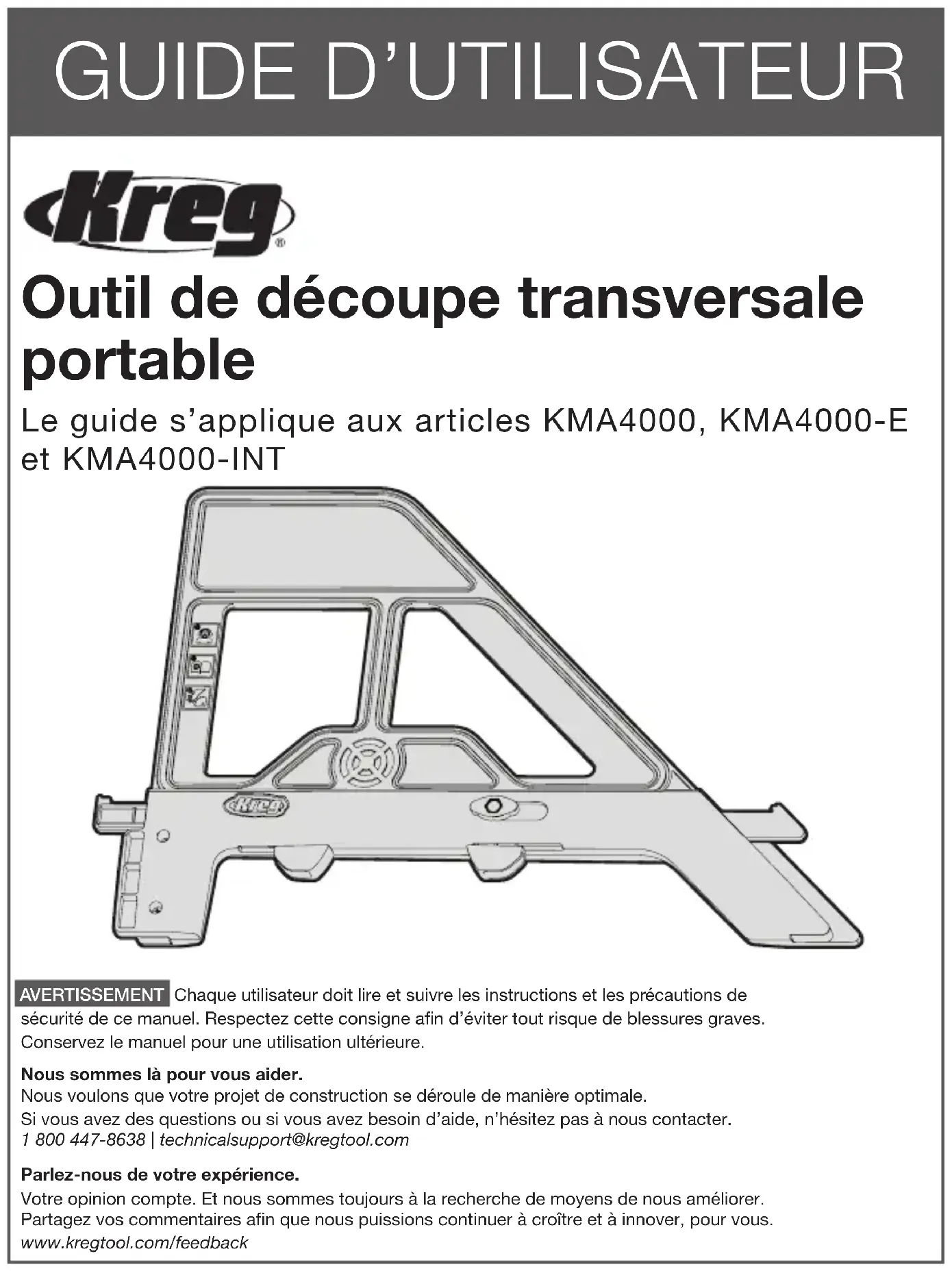

MODE D'EMPLOI Portable Crosscut Kreg

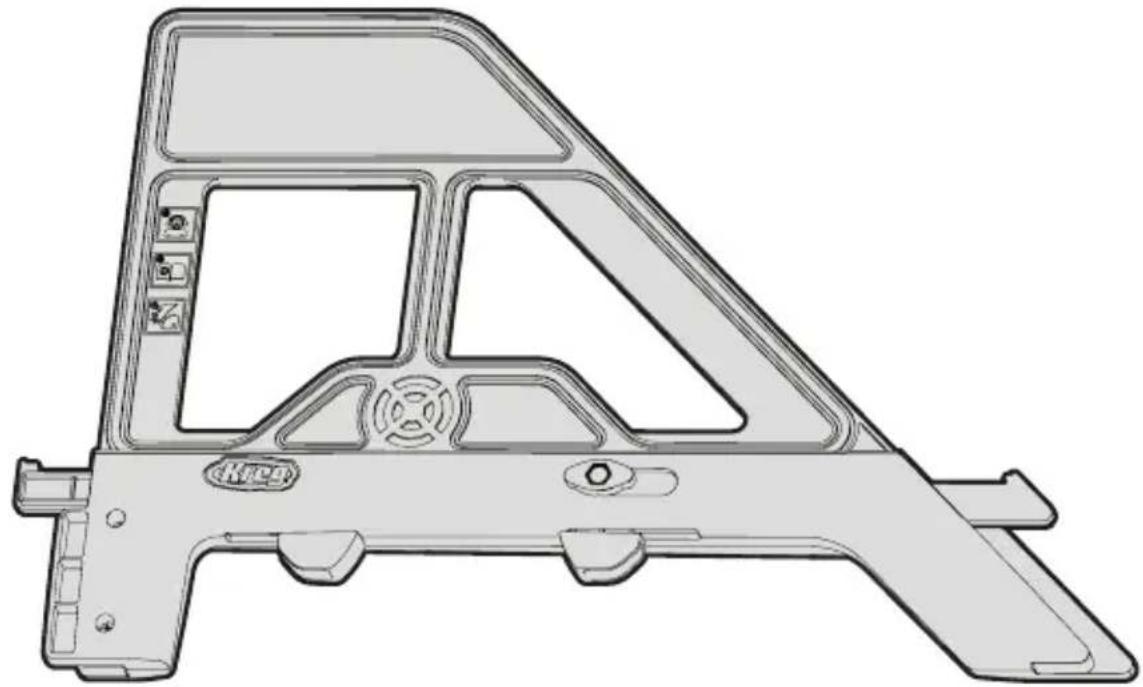

Outil de découpe transversale portable

Le guide s'applique aux articles KMA4000, KMA4000-E et KMA4000-INT

AVERTISSEMENT Chaque utilisateur doit lire et suivre les instructions et les précautions de sécurité de ce manuel. Respectez cette consigne afin d'éviter tout risque de blessures graves. Conservez le manuel pour une utilisation ultérieure.

Nous sommes là pour vous aider.

Nous voulons que votre projet de construction se déroule de manière optimale.

Si vous avez des questions ou si vous avez besoin d'aide, n'hésitez pas à nous contacter.

1 800 447-8638 | [e-mail]

Parlez-nous de votre expérience.

Votre opinion compte. Et nous sommes toujours à la recherche de moyens de nous améliorer. Partagez vos commentaires afin que nous puissions continuer à croître et à innover, pour vous. www.kregtool.com/feedback

Table des matières

Précautions de sécurité 8

Avant l'utilisation ..... 9

Description du produit ..... 9

Mode d'emploi .....10

Entretien et nettoyage 11

Dépannage ..... 11

Précautions de sécurité

AVERTISSEMENT Avant d'utiliser un outil électrique avec ce produit, veuillez lire et suivre les instructions et les précautions de sécurité du fabricant de l'outil, en plus des précautions de sécurité ci-dessous, afin de réduire le risque de blessures graves dues à des risques comme le feu, les chocs électriques ou les lames de scie rotatives.

■ Suivez les consignes de sécurité du fabricant de votre scie.
■ Portez toujours l'équipement de protection personnelle adéquat en plus de ce qu'exige le fabricant de votre scie.
■ Faites attention lorsque vous devenez familier avec l'outil en raison d'une utilisation fréquente. Employez systématiquement des pratiques de travail sécuritaires. Un moment d'inattention est suffisant pour causer des blessures graves.
- Évitez de positionner vos mains de manière maladroite, car un glissement soudain pourrait causer un contact avec la lame en rotation.

AVERTISSEMENT N'utilisez pas cet outil ou toute autre machine sous l'influence de drogues, d'alcool ou de médicaments.

AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, y compris

l'acrylonitrile, qui est connu dans l'État de Californie comme pouvant causer le cancer. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

Avant l'utilisation

Consultez cette section avant de commencer. Assurez-vous d'avoir tous les outils et les matériaux à portée de main et comparez le produit avec les articles énumérés dans la section Description du produit. Si un article semble manquant ou perdu, n'utilisez pas ce produit. Contactez le support technique ou retournez le produit où vous l'avez acheté.

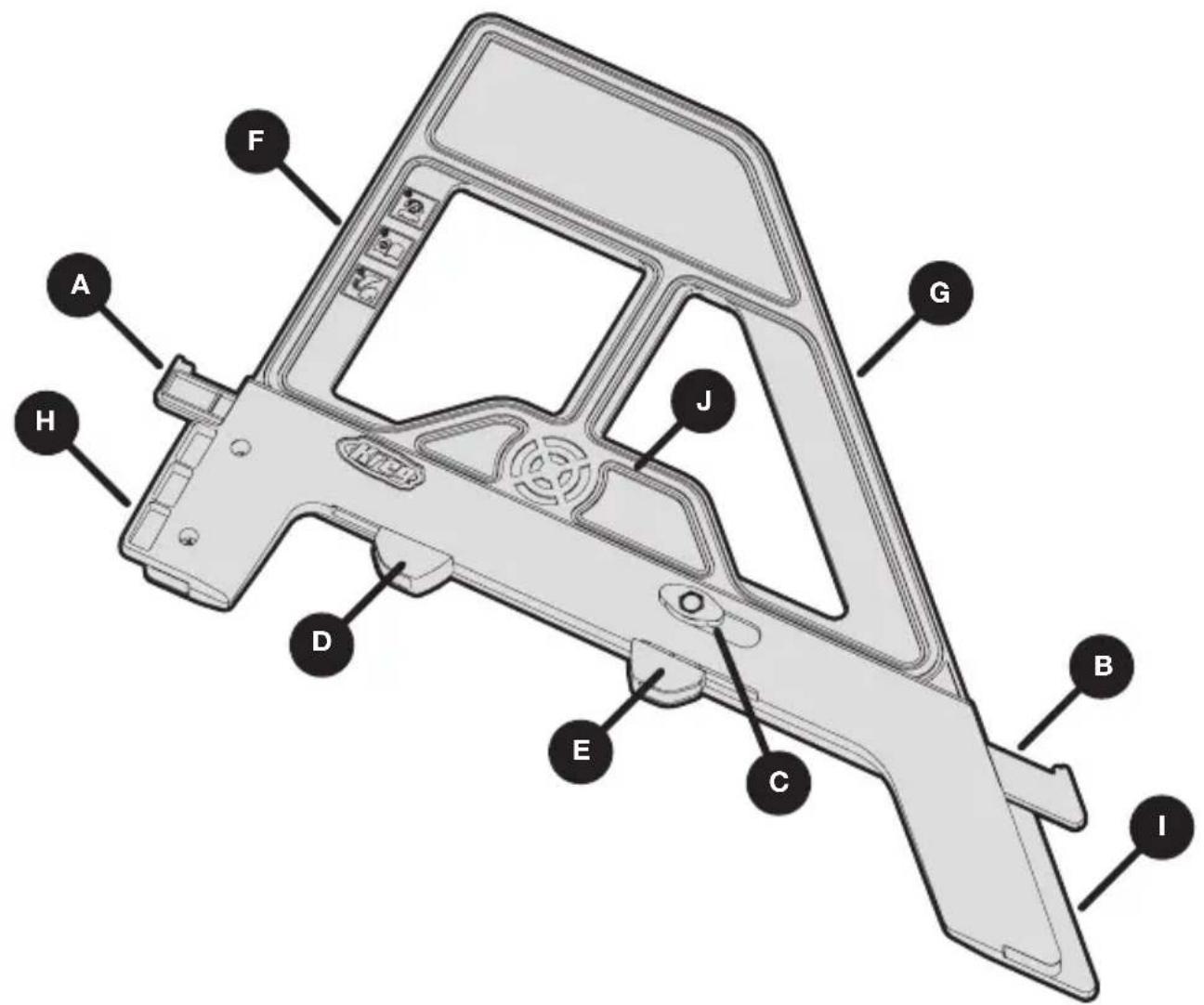

Description du produit

Pièce	Description Pièce Description
A	Indicateur de ligne de coupe rétractable pour les coupes à 90°	F Bord de guidage de la scie à 90°
B	Indicateur de ligne de coupe rétractable pour les coupes à 45°	G Bord de guidage de la scie à 45°
C Bouton de verrouillage de l'indicateur de ligne de coupe H Support de scie pour coupes à 90°
D Levier de pouce d'indication de la ligne de coupe pour les coupes à 90°		I Support de scie pour coupes à 45°
E Levier de pouce d'indication de la ligne de coupe pour les coupes à 45°		J Matériau SureGripTM

Mode d'emploi

Effectuez les étapes de cette section pour calibrer, puis utilisez le guide de votre outil de coupe transversale portable.

AVERTISSEMENT Évitez de positionner vos mains de manière maladroite, car un glissement soudain pourrait causer un contact avec la lame en rotation.

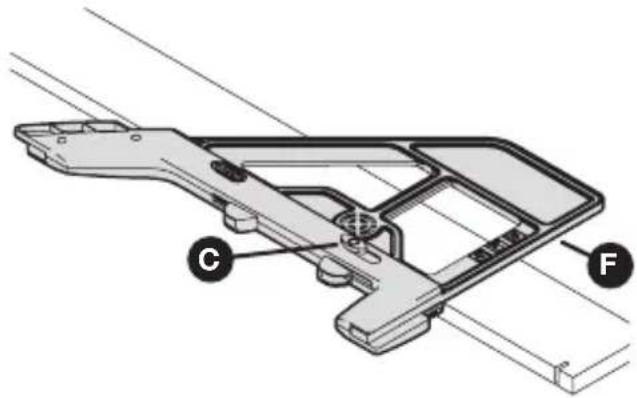

1 Calibrez le guide pour coupe transversale

a. En utilisant un morceau de bois inutile, alignez le bord de guidage de la scie à 90° (F) sur la plaque de base de votre scie et entaillez le bois. Tout en maintenant le guide pour coupe transversale en place, mettez la scie de côté.
b. Desserrez le bouton de verrouillage de l'indicateur de ligne de coupe (C) et utilisez le levier de pouce à 90° (D) pour le faire sortir jusqu'au point d'arrêt.
c. Tout en maintenant le levier de pouce à 90° (D) étendu vers l'extérieur, utilisez votre autre main pour tirer l'indicateur de ligne de coupe à 90° (A) vers l'extérieur jusqu'à ce que l'extrémité soit à égalité avec le bord le plus proche de l'encoche/trait de scie. Serrez en place à l'aide du bouton de verrouillage de l'indicateur de ligne de coupe (C). Vous avez maintenant défini votre distance de décalage.
d. Pour calibrer à un angle de 45°, répétez cette procédure avec le côté 45° du guide pour coupe transversale.

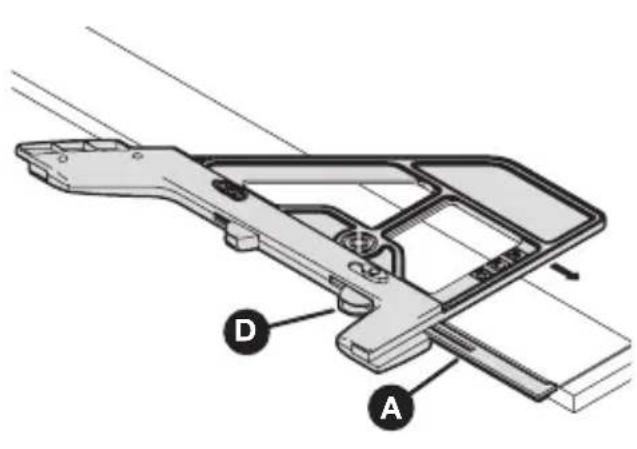

2 Utilisez le guide de coupe transversale pour couper votre pièce

a. Marquez votre pièce à la longueur désirée.
b. Placez le guide de coupe transversale sur la pièce. Étendez et maintenez le levier à 90° (D) jusqu'à l'atteinte du point d'arrêt.
c. Alignez l'indicateur de ligne de coupe à 90° (A) sur la marque de la pièce, puis relâchez le levier de pouce à 90° (D) tout en maintenant le guide transversal en place afin de rétracter l'indicateur de ligne de coupe à 90° (A).
d. Alignez votre scie sur le guide de scie à 90° (F) et coupez la pièce à la longueur désirée.
e. Pour couper à un angle de 45°, répétez cette procédure avec le côté 45° du guide pour coupe transversale.

Entretien et nettoyage

Gardez les surfaces SureGrip™ exemptes de poussière et de débris.

Dépannage

Problème Cause possible Solution
La ligne de coupe n'est pas précise.	L'indicateur de ligne de coupe s'est déplacé.	Recalibrez le guide.
Le ou les indicateurs de ligne de coupe ne se rétractent pas et ne restent pas en place.	Le mécanisme de glissement contient des débris qui gênent le mouvement de l'indicateur de ligne de coupe.	Utilisez de l'air comprimé ou un compresseur d'air pour souffler les débris à l'extérieur du mécanisme de glissement.
La coupe n'est pas exacte. La lame	de scie n'est pas parallèle au bord de la base de la scie.	Consultez le guide d'utilisateur de la scie.
	Les indicateurs de ligne de coupe ont été enlevés durant la calibration.	Reportez-vous à la procédure de calibration de ce guide.

Kreg®

EXPLORER. CONSTRUIRE. PARTAGER.

Nous sommes des artisans comme vous. C'est pourquoi nous aimons voir ce sur quoi vous travaillez. Montrez-le à la communauté et laissez-vous inspirer!

madewithKreg

Obtenez des plans gratuits, des ressources pour vos projets et plus encore. kregtool.com et buildsomething.com

MANUAL DEL PROPIETARIO

Kreg®

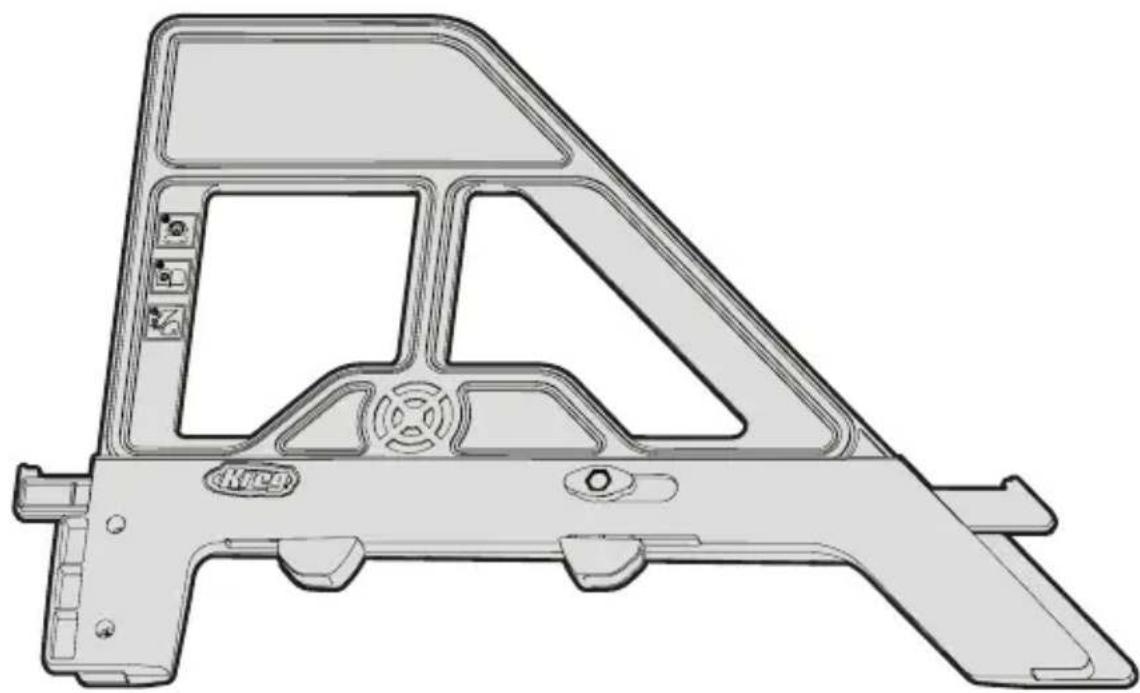

Guide pour coupes transversales portatif

Ce guide s'applique aux articles n° KMA4000, KMA4000-E et KMA4000-INT

AVERTISSEMENT Tous les utilisateurs doivent lire et suivre les instructions et les précautions de sécurité de ce guide. Le non-respect de ces consignes peut entraîner des blessures graves. Conservez ce guide afin de pouvoir le consulter ultérieurement.

Nous sommes là pour vous aider.

Nous voulons que votre expérience de projet de construction soit exceptionnelle. Si vous avez des questions ou avez besoin d'aide, veuillez nous contacter. 1-800-447-8638 | [e-mail]

Parlez-nous de votre expérience.

Votre opinion compte et nous cherchons toujours à nous améliorer. Faites-nous part de vos commentaires pour que nous puissions continuer à grandir et à innover pour vous. www.kregtool.com/feedback

Table des matières

Consignes de sécurité .....20

Avant l'utilisation ..... 21

Description du produit .....21

Utilisation....22

Entretien et nettoyage 23

Dépannage 23

Consignes de sécurité

AVERTISSEMENT Avant d'utiliser un outil électrique avec ce produit, lisez et suivez les instructions du fabricant de cet outil et les consignes de sécurité, en plus des précautions ci-dessous, pour réduire les risques de blessures graves que peuvent entraîner un incendie, un choc électrique ou la lame d'une scie circulaire.

■ Suivez les consignes de sécurité du fabricant de la scie.
■ Portez toujours des équipements de protection individuelle certifiés adéquats, en plus de ce qu'exige le fabricant de votre scie.
Restez toujours sur vos gardes et suivez les principes de sécurité des outils, même s'il s'agit d'un outil que vous utilisez fréquemment. Un moment d'inattention suffit pour se blesser gravement.
- Évitez de placer les mains à un endroit où elles risquent d'entrer en contact avec la lame en rotation si la pièce travaillée vient à glisser soudainement.

AVERTISSEMENT N'utilisez pas cet outil ni aucun autre appareil lorsque vous êtes sous l'effet de drogues, d'alcool ou de médicaments.

AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, notamment à l'acrylonitrile qui est reconnu par l'État de la Californie comme étant cancérogène. Pour plus d'informations, consultez www.P65Warnings.ca.gov.

Avant l'utilisation

Lisez cette section avant de commencer. Assurez-vous d'avoir tous les outils/équipements sous la main et comparez le produit aux articles indiqués dans la section Description du produit. S'il vous semble qu'un article est manquant ou perdu, n'utilisez pas ce produit. Contactez l'équipe de support technique ou retournez le produit au point d'achat.

Description du produit

Pièce	Description Pièce Description
A Indicateur de ligne de coupe rétractable pour coupes à 90°
B Indicateur de ligne de coupe rétractable pour coupes à 45°
C	Bouton de verrouillage de l'indicateur de ligne de coupe
D Manette de réglage de l'indicateur de ligne de coupe pour coupes à 90°
E Manette de réglage de l'indicateur de ligne de coupe pour coupes à 45°

F Bord du guide à 90° de la scie
G Bord du guide à 45° de la scie
H Butée d'appui de la scie pour coupes à 90°
I Butée d'appui de la scie pour coupes à 45°
J Gainage SureGripTM

Utilisation

Complétez les étapes de cette section pour calibrer, puis utiliser votre guide pour coupes transversales portatif.

AVERTISSEMENT Évitez de placer les mains à un endroit où elles risquent d'entrer en contact avec la lame en rotation si la pièce travaillée vient à glisser soudainement.

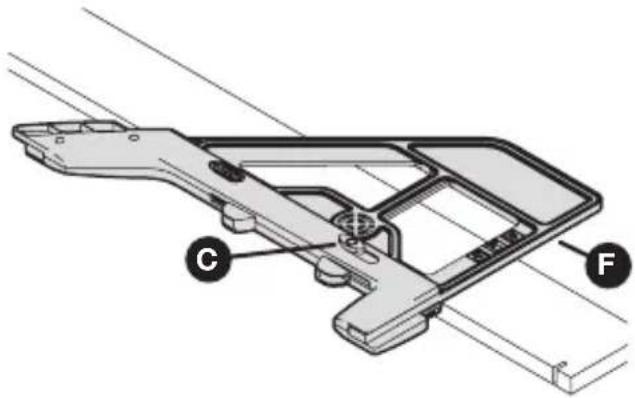

1 Calibrez le guide pour coupes transversales

a. Sur une chute de bois, alignez le bord du guide à 90° de la scie (F) sur la plaque de base de la scie et faites une encoche sur le bois. Tout en maintenant le guide en place, mettez la scie de côté.
b. Desserrez le bouton de verrouillage de l'indicateur de ligne de coupe (C) et faites coulisser la manette de réglage à 90° (D) vers l'extérieur jusqu'à la butée.
c. Tout en maintenant la manette de réglage à 90° (D) déployée au maximum vers l'extérieur, utilisez l'autre main pour tirer l'indicateur de ligne de coupe à 90° (A) jusqu'à ce que le bout soit aligné sur le bord le plus proche de l'encoche. Immobilisez avec le bouton de verrouillage de l'indicateur de ligne de coupe (C). La distance de décalage est maintenant configurée.
d. Pour calibrer à un angle de 45°, refaites cette procédure du côté du guide pour coupes transversales à 45°.

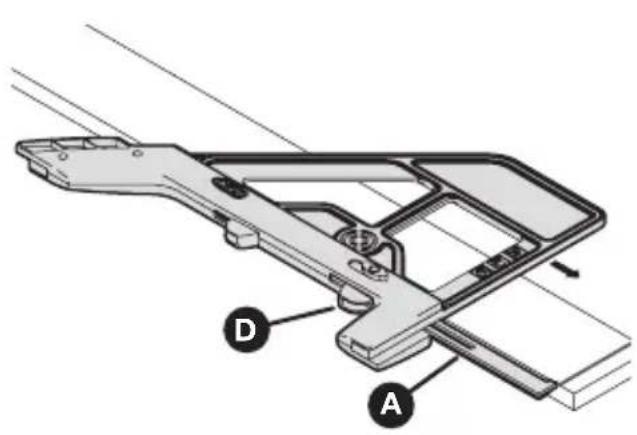

2 Utilisation du guide pour coupes transversales sur la pièce à travailler

a. Marquez la longueur désirée sur votre pièce à travailler.
b. Placez le guide pour coupes transversales sur votre pièce à travailler. Faites complètement coulisser la manette de réglage à 90° (D) jusqu'à la butée, et maintenez-la en place.
c. Alignez l'indicateur de ligne de coupe à 90° (A) sur la marque faite sur la pièce à travailler, puis lâchez la manette de réglage à 90° (D) tout en maintenant toujours le guide en place pendant le repli de l'indicateur de ligne de coupe à 90° (A).
d. Alignez votre scie sur le bord du guide à 90° (F) et coupez la pièce à travailler à la longueur désirée.
e. Pour couper à un angle à 45°, refaites cette procédure du côté du guide pour coupes transversales à 45°.

Entretien et nettoyage

Assurez-vous de nettoyer les surfaces SureGrip™ pour éviter l'accumulation de poussière et de débris.

Dépannage

Problème Cause possible Solution
La ligne de coupe est inexacte. L'indicateur de ligne de coupe a été déplacé.		Recalibrez le guide.
Le ou les indicateurs de ligne de coupe ne se rétractent pas ou adhèrent.	Présence de débris dans le mécanisme de rétraction qui empêchent l'indicateur de ligne de coupe de bien coulisser.	Utilisez de l'air comprimé pour dégager les débris du mécanisme de rétraction.
La coupe est inexacte. La lame de la scie n'est pas parallèle au bord de la base de la scie.		Consultez le guide d'utilisation de la scie.
		Les indicateurs de ligne de coupe ne sont plus calibrés.

Kreg®

EXPLORER. CONSTRUIRE. PARTAGER.

Nous sommes des artisans comme vous. C'est pourquoi nous aimons voir ce sur quoi vous travaillez. Montrez-le à la communauté et trouvez votre inspiration !

madewithKreg

Obtenez des plans gratuits, des ressources pour vos projets et plus encore.

kregtool.com et buildsomething.com
