MANUAL DE USUARIO Cabinet Hardware Jig Kreg

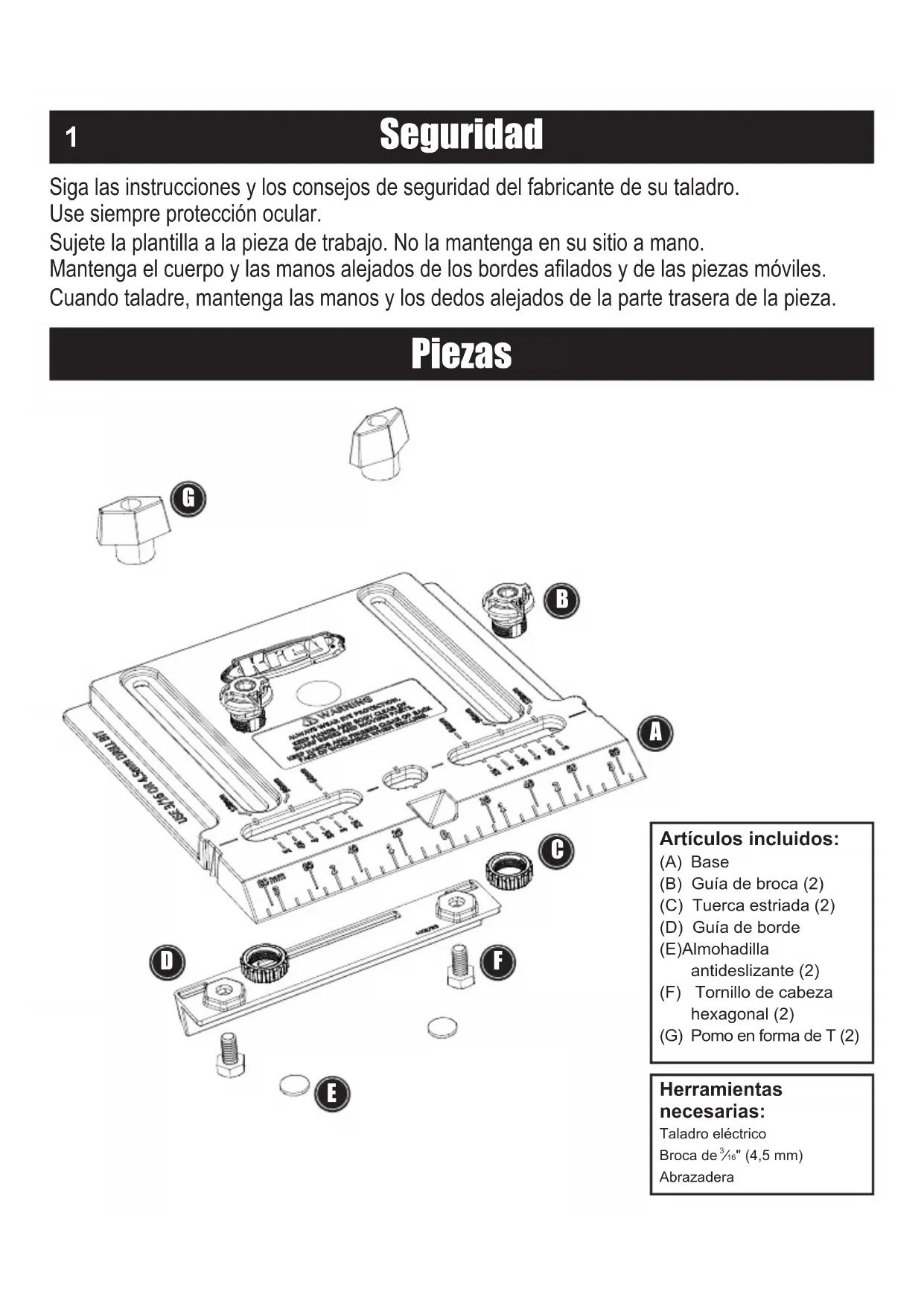

Siga las instrucciones y los consejos de seguridad del fabricante de su taladro.
Use siempre proteccion ocular.
Sujete la plantilla a la pieza de trabajo. No la mantenga en su situ o mano.
Mantenga el cuerpo y las manos alejados de los bordes aflilados y de las piezas moviles.
Cuando taladre, mantenga las manos y los dedos alejados de la parte trasera de la pieza.

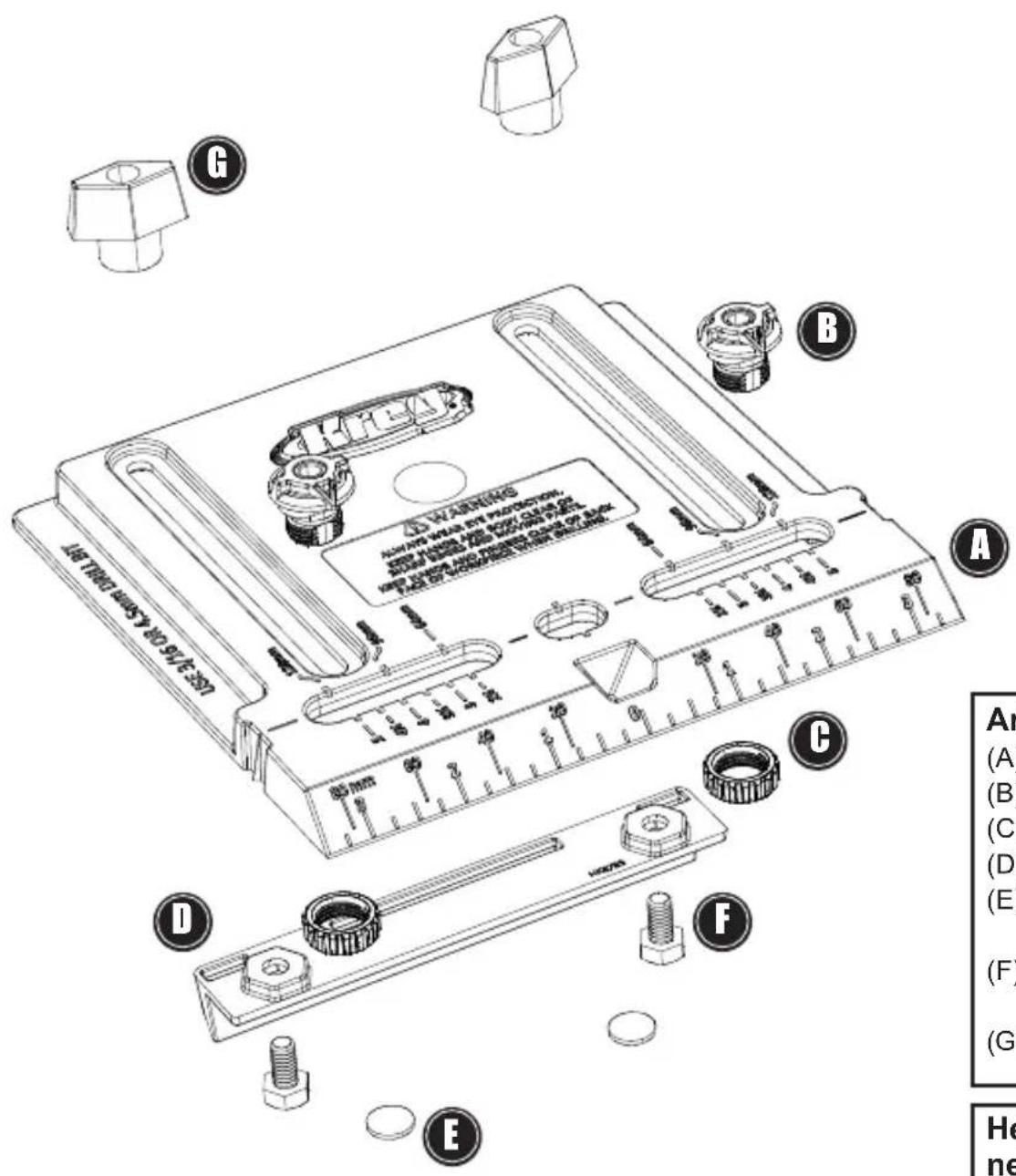

Piezas

Articulos incluidos:
(A) Base
(B) Guía de broca (2)
(C) Tuerca estriada (2)
(D) Guia de borde
(E)Almohadilla antideslizante (2)
(F) Tornillo de cabeza hexagonal (2)
(G) Pomo en forma de T (2)
Herramentas necessities:
Taladro electrolyco
Broca de 3 / 16 (4,5 mm)
Abrazadera
Montaje
2

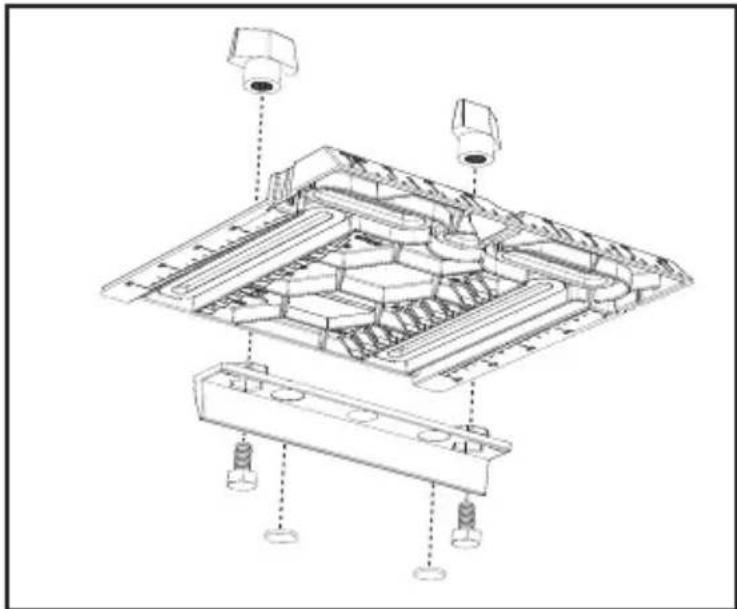

Quite las almohadillas antideslizantes del papel soporte y colóquelas en las hendiduras circulares de la guía de borde. Coloque la guía de borde entre las escalas de medicación en pulgadas de la parte de abajo de la base. Coloque los tornillos de cabeza hexagonal en los orificios de la parte de abajo de las hendiduras hexagonales y enrosque los pocos en forma de T desdela parte superior de la base.

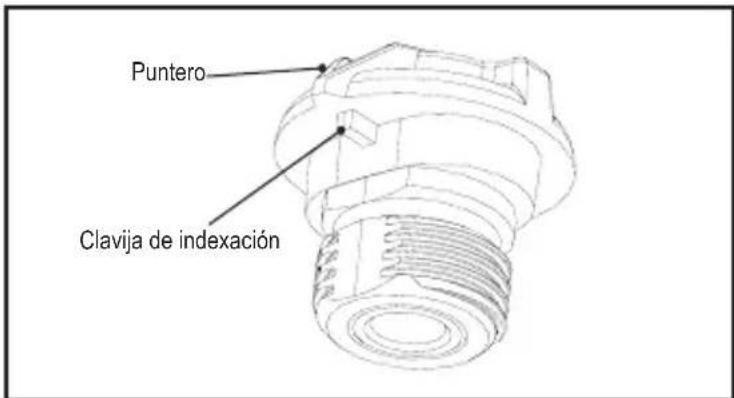

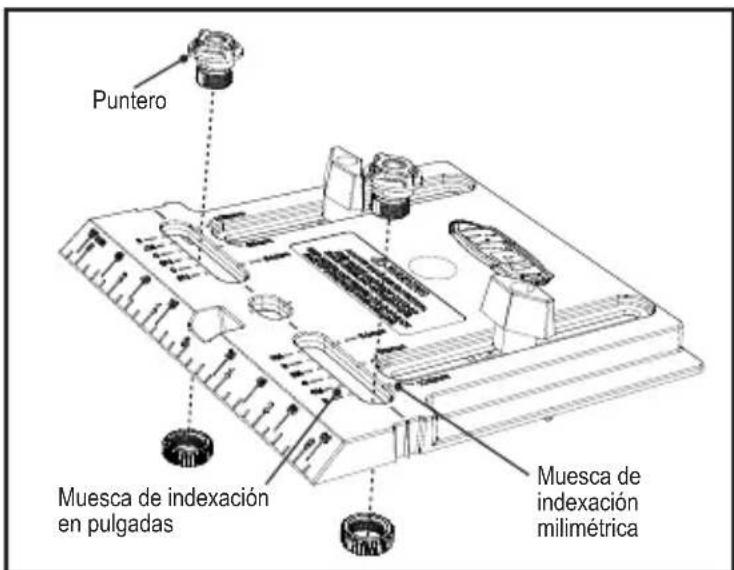

Para los tiradores: colocque las guías de broca en las ranuras de también lados del orificio central, alineando el puntero de cada guía de broca con la medida de la base que coincide con la medida de centro a centro de su tirador. La base cuenta con medidas de centro a centro para los tiradores comunes en versiones metricas y en pulgadas. Asegúrese de que la clavija de indexación bajo el puntero de la cara inferior de la guía de broca se asienta en la muesca de indexación correcta de la base. Enrosque las tuercas estriadas de las guías de broca desde la parte de abajo de la base.


Montaje

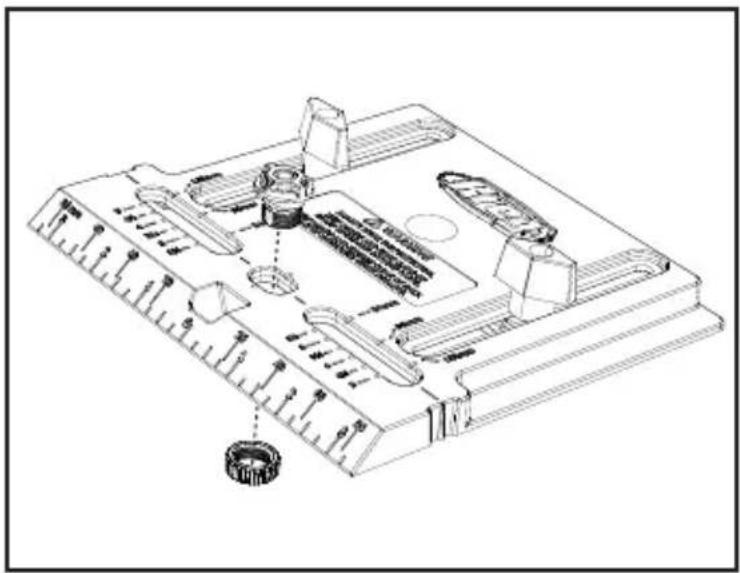

Para los pomos: coloque una guía de broca en el orificio central y enrosque una tuerca estriada desdela parte de abajo de la base.

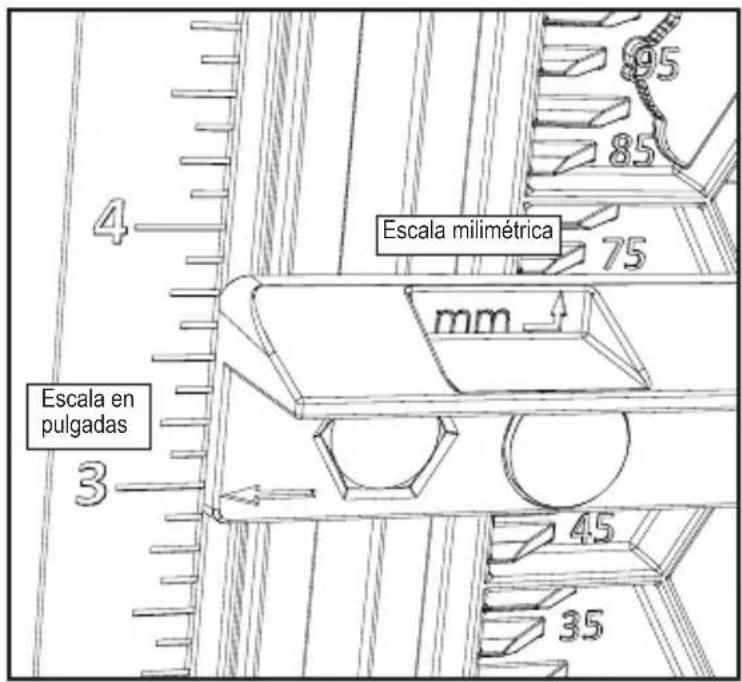

Ajuste la guía de borde a la distancia que quiera desde el borde de la pieza sobrela que desea colocar el tirador o el pomo. Para medidas en pulgadas, alinee las flechas de los extremos de la guía de borde con la medida adecuada de las escalas en pulgadas a lo长大o de los bordes de la base. Para medidas en milimetros, alinee el borde trasero de la guía de borde con la medida adecuada de las escalas en milimetros a lo长大o de los bordes interiores de las ranuras de ajuste de la guía de borde. Apriete los pomos en forma de T.

ATENCL La guia de borde se ajusta para centrar la guia de broca de 1" a 5" (de 25 mm a 120 mm en la escala metrica) desde el borde de la pieza.

comoutilizarla plantilla

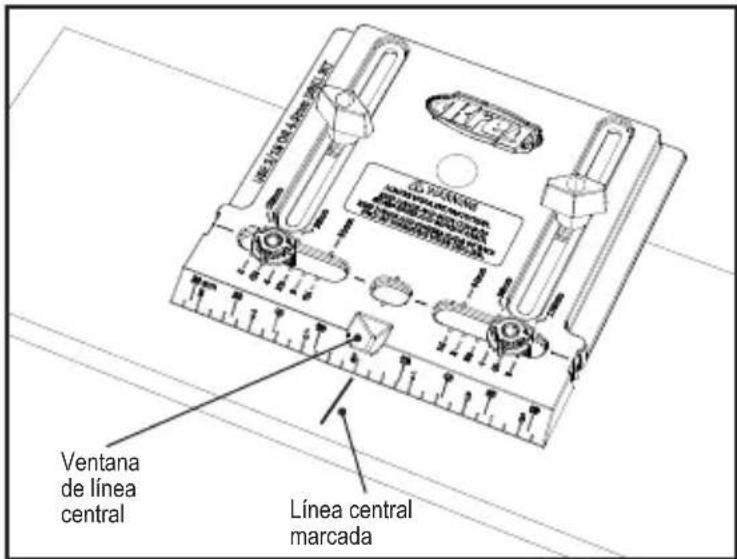

Marque una linea central para el tirador o el pomo en la pieza. Coloque una broca de 3_16'' (4,5 mm) en el taladro. Coloque la plantilla de hardware del armario con la guía de borde contra en borde de la pieza y la linea central marcada de la ventsa de linea central. Sujete la plantilla a la pieza con una abrazadora, Coloque la broca en la(s) guía(s) de broca y taladre los orificios. El ejemplo muestra la configuración de la plantilla para un tirador.
ADVERTENCIA Cuando sea posible, sujete la plantilla de hardware del armario a la pieza con una abrazadora. Si tiene que sutar la plantilla en su lugar con la mano, mantenga las manos y los dedos alejados de la parte trasera de la pieza cuando taladre.
ATENCLON Para prevenir las astillas cuando la broca sale de la pieza, colque un trozo de madera en la parte trasera de la pieza.
\section*{Caracteristicas de alineación adicondales:}

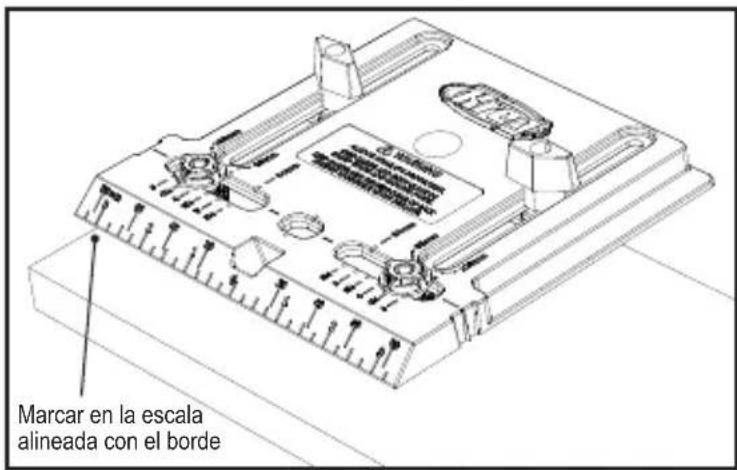

para centrar un pomo hasta 3 12 (89 mm)
desde el borde superior o inferior de una puerta, use las escalas metricas o en pulgadas del borde biselado de la base.

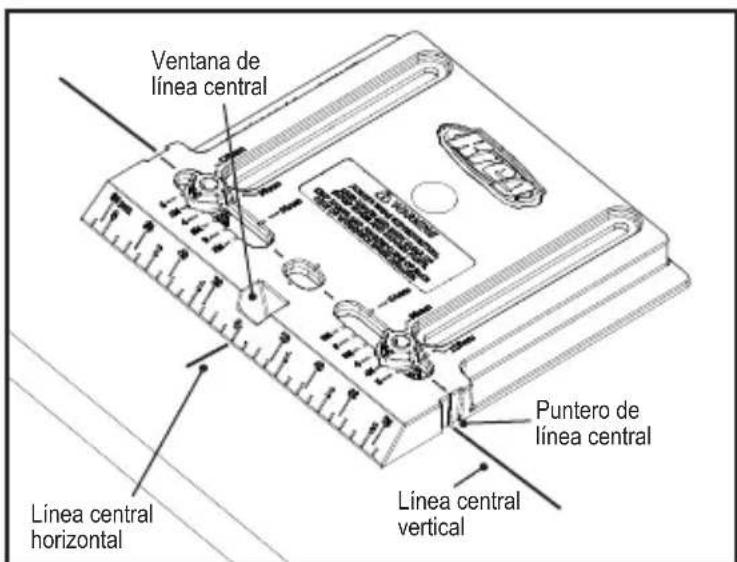

Para alinear la plantilla de hardware del armario a distancias superiores a las 5" (127 mm) de capacité de la guía de borde, marque lineas centrales horizontales y verticales en la pieza, quite la guía de borde y alinee la plantilla usingo los punteros de linea central de los bordes de la base y la ventsa de la linea central.
