Type de produit	Niveau laser à lignes 3D
Marque	Laserliner
Modèle	SuperPlaneLaser 3D Plus
Dimensions (L x l x H)	85 x 125 x 130 mm
Poids (piles incluses)	650 g
Alimentation	4 piles alcalines AA 1,5 V
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Longueur d'onde	650 nm
Précision	± 0,35 mm/m
Plage de nivellement automatique	± 3°
Plage de travail (sans récepteur)	15 m
Plage de travail (avec récepteur manuel)	40 m
Durée de fonctionnement (3 plans laser)	Environ 6 h
Durée de fonctionnement (2 plans laser)	Environ 10 h
Durée de fonctionnement (1 plan laser)	Environ 25 h
Conditions de travail	0 à 50 °C, 80 % HR, altitude max. 4000 m
Conditions de stockage	-10 à 70 °C, 80 % HR
Fonctions principales	Nivellement automatique, mode d'inclinaison, récepteur manuel (RX-READY), blocage de transport
Sécurité	Laser classe 2 : ne pas regarder dans le faisceau, ni directement ni réfléchi
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants ; retirer les piles avant stockage prolongé
Réparabilité	Contacter le service après-vente UMAREX-LASERLINER pour tout réglage ou réparation
Filetage pour trépied	1/4" (partie inférieure)

FOIRE AUX QUESTIONS - SuperPlaneLaser 3D Plus Laserliner

Comment allumer l'appareil ?

Déverrouillez le blocage de transport (interrupteur coulissant) en position ON. La ligne laser horizontale apparaît. Utilisez la touche de sélection pour activer les lignes laser souhaitées.

Que faire si les lignes laser clignotent ?

Le clignotement indique que l'appareil est en dehors de la plage de nivellement automatique de ±3°. Positionnez l'instrument de manière à ce qu'il soit à l'intérieur de cette plage. Si toutes les lignes clignotent 3 secondes puis s'éteignent, les piles sont faibles (Low Bat.), remplacez-les.

Comment utiliser le mode d'inclinaison ?

Ne déverrouillez pas le blocage de transport. Mettez l'interrupteur sur OFF, puis appuyez longuement (3 secondes) sur la touche de sélection. Les lignes laser clignotent pour signaler que le nivellement automatique est désactivé. Vous pouvez alors incliner l'appareil suivant vos besoins.

Comment utiliser le récepteur laser ?

Appuyez longuement sur la touche de sélection pour activer le mode récepteur manuel. Les lignes deviennent plus sombres et pulsent à haute fréquence. Utilisez un récepteur laser compatible (en option) pour détecter les lignes sur de longues distances ou en forte luminosité.

Comment vérifier le calibrage de l'appareil ?

Placez l'appareil au centre entre deux murs distants d'au moins 5 m. Marquez un point A1, tournez l'appareil de 180° et marquez A2. Placez l'appareil près du mur à hauteur de A1, tournez de 180° et marquez A3. Si l'écart entre A2 et A3 dépasse 0,35 mm/m, un réglage est nécessaire.

Que faire si l'appareil ne se met pas à niveau ?

Vérifiez que le blocage de transport est bien déverrouillé (interrupteur en position ON). Si les lignes clignotent, l'appareil est incliné de plus de 3°. Placez-le sur une surface plus plane ou utilisez un trépied.

Comment remplacer les piles ?

Ouvrez le compartiment à piles situé en partie inférieure de l'appareil. Insérez 4 piles alcalines de type AA 1,5 V en respectant la polarité. Refermez le compartiment.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement le faisceau laser ni ses réflexions. N'utilisez pas d'instruments optiques pour observer le faisceau. Évitez de diriger le laser vers des personnes ou des animaux. Couvrez les surfaces réfléchissantes à proximité.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez le télécharger ou demander une traduction dans votre langue.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide pour nettoyer les surfaces. N'utilisez pas de produits de nettoyage, de solvants ou de matériaux abrasifs. Retirez les piles avant un stockage prolongé et conservez l'appareil dans un endroit sec et propre.

MODE D'EMPLOI SuperPlaneLaser 3D Plus Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le dispositif laser.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Caractéristiques du produit spécial

Orientation automatique de l'instrument par un système pendulaire à ralentisseur magnétique. L'instrument est mis en position initiale et s'oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l'appareil pendant le transport.

Les diodes laser de la catégorie de performance la plus élevée produisent des lignes laser extrêmement claires. Elles demeurent visibles même sur des surfaces très éloignées ou sombres et si la lumière ambiante est claire.

La technologie RX-READY permet d'utiliser les lasers à lignes même en cas de visibilité moins favorable. Les lignes laser sont soumises à des pulsations de haute fréquence et donc sont visibles sur de grandes distances grâce aux récepteurs laser spéciaux.

Quantité et direction des lasers

H = ligne laser horizontale

V = ligne laser verticale

S = inclinaisons

1 Fenêtre de sortie du rayon laser 2 Interrupteur coulissant

a MARCHE b ARRÊT / Mode d'inclinaison / Sécurité de transport

3 Compartiment à piles (partie inférieure)

4 Filetage pour trépied de 1/4" (partie inférieure) 5 Touche de sélection des lignes laser / Mode d'inclinaison activé / Mode récepteur manuel activé / désactivé

Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l'interrupteur à coulisse sur « OFF » (ARRÊT) !

Affichage « Low Bat. » : Toutes les lignes laser clignotent pendant 3 secondes puis

s'éteignent lorsque le niveau de charge des piles est bas.

2 Nivellements horizontal et vertical

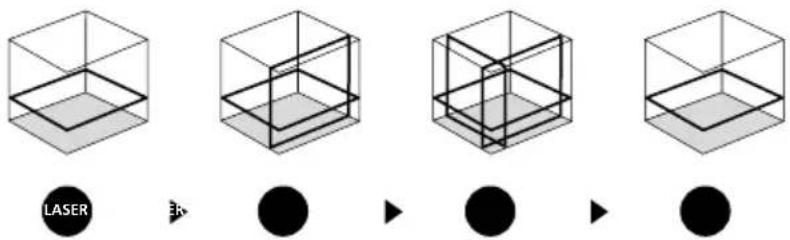

Dégager le blocage de transport, mettre l'interrupteur à coulisse (2) sur « ON » (MARCHE). La ligne laser horizontale apparaît. La touche de sélection permet d'activer séparément les lignes laser.

Il est nécessaire de dégager le blocage de transport pour procéder au nivellement horizontal et vertical. Les lignes laser clignotent dès que l'appareil est en dehors de la plage de nivellement automatique de 3°. Positionner l'instrument de manière à ce qu'il soit dans la plage de nivellement.

En option : fonctionnement avec le récepteur de laser RX

Utiliser un récepteur de laser RX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à lignes en mode récepteur manuel en appuyant longuement sur la touche 5 (mode récepteur manuel activé/désactivé) pour pouvoir travailler avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. À partir de ces pulsations, le récepteur de laser reconnaît les lignes laser.

Tenir compte du mode d'emploi du récepteur laser pour le laser à lignes.

Un rapport de diversité de nature technique peut se produire dans différentes zones de la ligne en raison de l'optique spéciale générant une ligne laser continue de 360°. Cela peut conduire à des portées différentes dans le mode récepteur manuel.

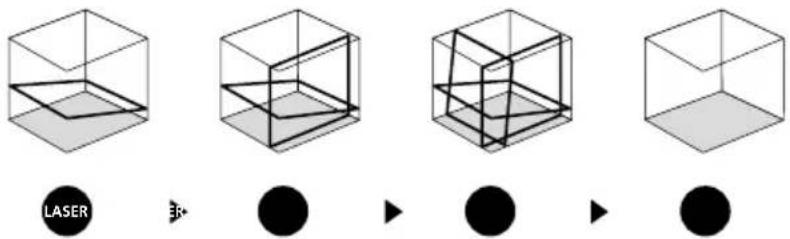

4 Mode d'inclinaison

Ne pas dégager le blocage de transport, positionner l'interrupteur à coulisse (2) sur OFF « ARRÊT » et activer le mode d'inclinaison en appuyant longuement (3 secondes) sur la touche 5. Sélectionner le laser en appuyant sur la touche de sélection (5). Dans ce mode, les lignes laser ne s'alignent plus automatiquement. Cela est signalé par un clignotement des lignes laser.

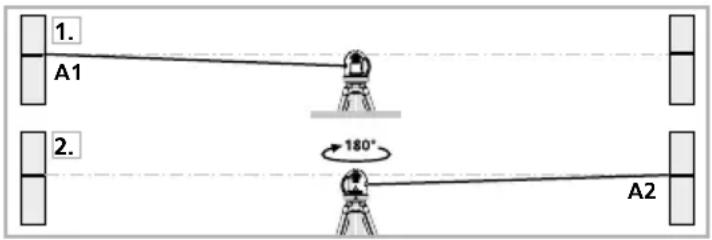

Préliminaires au contrôle du calibrage:

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteignez l'instrument en dégageant le blocage du transport (croix laser allumée). Utilisez un trépied pour un contrôle optimal.

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

Contrôler le calibrage:

1. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
2. Tournez l'appareil de 180° et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

Quand A2 et A3 sont distants de plus de 0,35 mm/m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale :

Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et alignez le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1,75 mm.

Vérification de la ligne horizontale :

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé.

Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m.

vers la droite et marquer le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 1,75 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

Vérifier régulièrement l'ajustage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. 21W25)
Plage de mise à niveau automatique ± 3°
Précision ± 0,35 mm / m
Plage de travail (dépend de la luminosité dans le local) 15 m
Zone de travail avec le récepteur manuel	(dépend du rapport de diversité de nature technique) 40 m
Longueur de l'onde laser 650 nm
Classe de laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentation électrique 4 piles alcalines de 1,5 V (type AA) / accus
Durée de fonctionnement avec trois plans de laser avec deux plans de laser avec un plan de laser	env. 6 henv. 10 henv. 25 h
Conditions de travail	0 ... 50°C, 80% RH, non condensante,hauteur de travail max. 4000 m
Conditions de stockage -10°C ... 70°C, 80% RH, non condensante
Poids 650 g (piles incluse)
Dimensions (l x h x p) 85 x 125 x 130 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AFM
