Produkttype	3D-linjelasernivå
Merke	Laserliner
Modell	SuperPlaneLaser 3D Plus
Mål (L x B x H)	85 x 125 x 130 mm
Vekt (med batterier)	650 g
Strømforsyning	4 AA alkaliske batterier 1,5 V
Lasersikkerhetsklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Bølgelengde	650 nm
Nøyaktighet	± 0,35 mm/m
Automatisk nivelleringsområde	± 3°
Arbeidsområde (uten mottaker)	15 m
Arbeidsområde (med manuell mottaker)	40 m
Driftstid (3 laserplan)	Ca. 6 timer
Driftstid (2 laserplan)	Ca. 10 timer
Driftstid (1 laserplan)	Ca. 25 timer
Arbeidsforhold	0 til 50 °C, 80 % RF, maks. høyde 4000 m
Lagringsforhold	-10 til 70 °C, 80 % RF
Hovedfunksjoner	Automatisk nivellering, hellingsmodus, manuell mottaker (RX-READY), transportlås
Sikkerhet	Laser klasse 2: ikke se inn i strålen, verken direkte eller reflektert
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut; ikke bruk løsemidler; fjern batteriene før lengre lagring
Reparasjon	Kontakt UMAREX-LASERLINER kundeservice for justering eller reparasjon
Stativgjenger	1/4" (nedre del)

Ofte stilte spørsmål - SuperPlaneLaser 3D Plus Laserliner

Hvordan slår jeg på enheten?

Løsne transportlåsen (glidebryteren) i posisjon ON. Den horisontale laserlinjen vises. Bruk velgertasten til å aktivere ønskede laserlinjer.

Hva gjør jeg hvis laserlinjene blinker?

Blinkingen indikerer at enheten er utenfor det automatiske nivelleringsområdet på ±3°. Plasser instrumentet slik at det er innenfor dette området. Hvis alle linjer blinker i 3 sekunder og deretter slukker, er batteriene svake (Low Bat.), bytt dem.

Hvordan bruker jeg hellingsmodus?

Ikke løsne transportlåsen. Sett bryteren på OFF, trykk deretter lenge (3 sekunder) på velgertasten. Laserlinjene blinker for å signalere at automatisk nivellering er deaktivert. Du kan deretter vippe enheten etter behov.

Hvordan bruker jeg lasermottakeren?

Trykk lenge på velgertasten for å aktivere manuell mottakermodus. Linjene blir mørkere og pulserer med høy frekvens. Bruk en kompatibel lasermottaker (tilbehør) for å oppdage linjene over lange avstander eller i sterkt lys.

Hvordan sjekker jeg kalibreringen av enheten?

Plasser enheten midt mellom to vegger minst 5 m fra hverandre. Merk et punkt A1, roter enheten 180° og merk A2. Plasser enheten nær veggen i høyden av A1, roter 180° og merk A3. Hvis avviket mellom A2 og A3 overstiger 0,35 mm/m, er justering nødvendig.

Hva gjør jeg hvis enheten ikke nivellerer?

Kontroller at transportlåsen er løsnet (bryteren i posisjon ON). Hvis linjene blinker, er enheten vippet mer enn 3°. Plasser den på en flatere overflate eller bruk et stativ.

Hvordan bytter jeg batteriene?

Åpne batterirommet som sitter nederst på enheten. Sett inn 4 alkaliske batterier av type AA 1,5 V med riktig polaritet. Lukk batterirommet.

Hvilke sikkerhetsforholdsregler må tas?

Se aldri direkte inn i laserstrålen eller refleksjoner. Ikke bruk optiske instrumenter for å se på strålen. Unngå å rette laseren mot personer eller dyr. Dekk til reflekterende overflater i nærheten.

Hvor finner jeg den komplette bruksanvisningen?

Bruksanvisningen er tilgjengelig gratis som PDF på notice-facile.com. Du kan laste den ned eller be om en oversettelse til ditt språk.

Hvordan rengjør jeg enheten?

Bruk en lett fuktig klut til å rengjøre overflater. Ikke bruk rengjøringsmidler, løsemidler eller slipende materialer. Fjern batteriene før lengre lagring og oppbevar enheten på et tørt og rent sted.

BRUKSANVISNING SuperPlaneLaser 3D Plus Laserliner

EU-bestemmelser og bortskaffelse

Hantering av laser klass 2

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

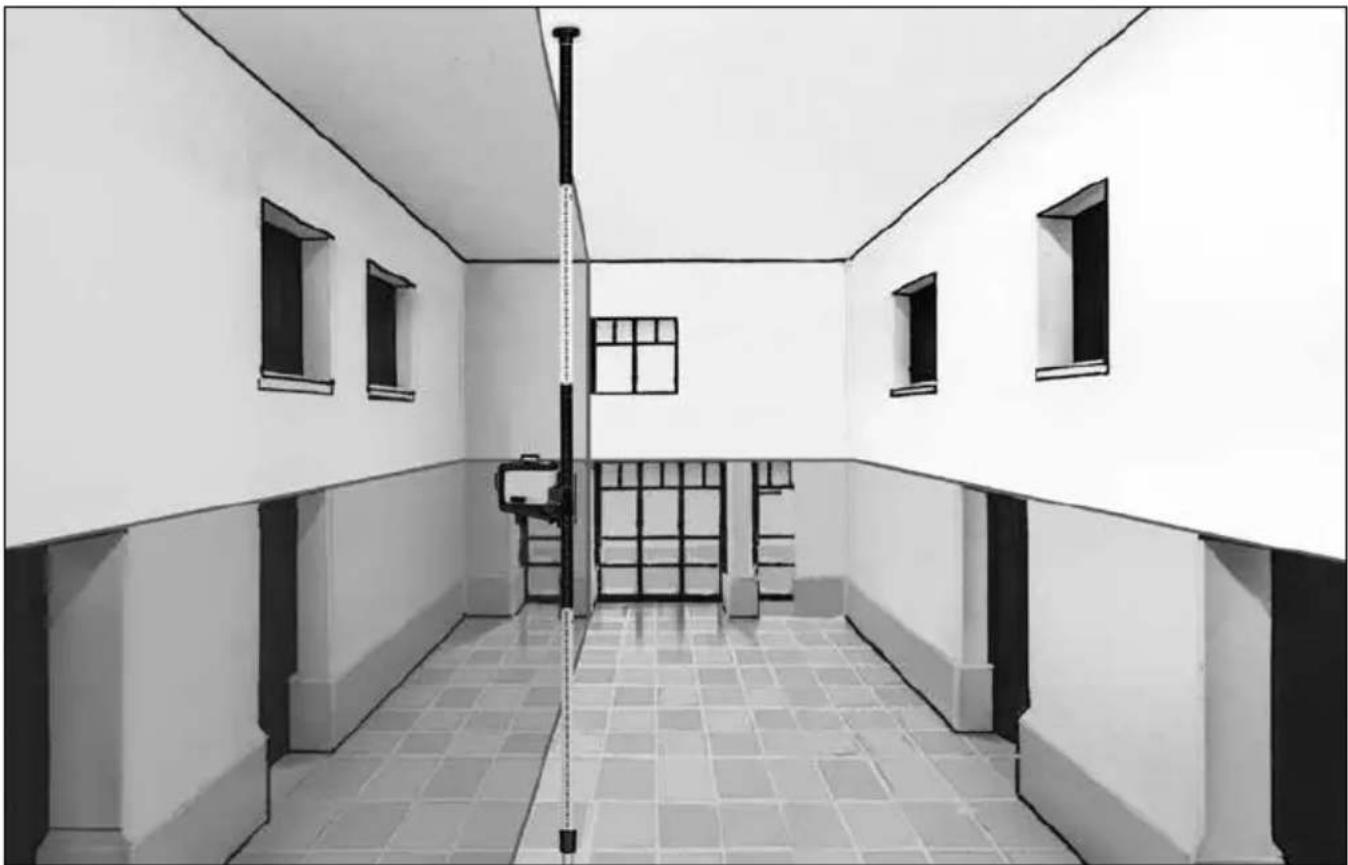

Tredimensjonal laser med en horisontal og to vertikale 360°-lasersirkler samt hellingsfunksjon til posisjonering av fliser, stativer, vinduer, dører etc.

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.

Sikkerhetsinstrukser

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
• Bruk ikke laseren i øyehøyde (1,40...1,90 m).
• Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
  – I offentlige trafikkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
  – Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Automatisk posisjonering via pendelsystem med magnetisk demping. Apparatet plasseres i grunnstilling og foretar en automatisk posisjonering.

Transport LOCK: Under transport beskyttes apparatet av en pendellås.

Laserdioder i den høyeste effektklassen gir svært kraftige laserlinjer. Disse er synlige også på lang avstand, ved mørke overflater og lyse omgivelser.

Med RX-READY teknologi kan laseren bli brukt i vanskelige lysforhold. Laserlinjene pulserer på en høy frekvens og disse tar lasermottakeren imot på større avstander.

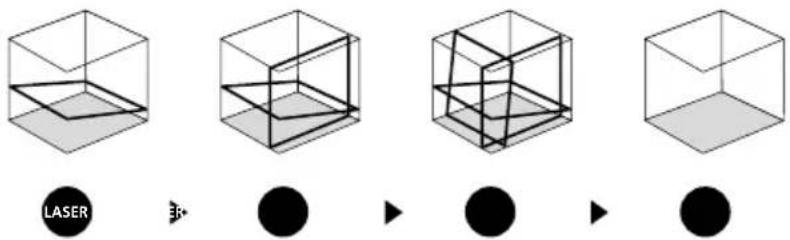

Antall laserlinjer og plasseringen av disse

H = horizontal laserlinje

V = vertikal laserlinje

S = hellingsfunksjon

1H360° 2V360° S

1 Sette i batterier

Åpne batterirommet (3) og sett inn batteriene ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

4 Stativgjenger 1/4"(underside)

5 Valgknapp laserlinjer / Hellingsmodus på / Håndmottakermodus på / av

Til transport må alltid alle lasere slås av og pendelen sperres, still skyvebryteren på «OFF»!

Low Bat.-indikator: Når batteriet nesten er tomt, blinker alle laserlinjer i 3 sekunder, deretter slukker de.

Horisontal og vertikal nivellering krever at transportsikringen løsnes. Straks apparatet befinner seg utenfor det automatiske nivelleringsområdet på 3°, blinker laserlinjene. Posisjoner apparatet slik at det befinner seg innenfor nivelleringsområdet.

B Manuell mottakermodus

Ekstrautstyr: Arbeider med lasermottaker RX

Bruk lasermottaker RX (ekstrautstyr) til nivellering på store avstander eller ved laserlinjer som ikke lenger er synlige. Når du skal arbeide med lasermottakeren, setter du linje-laseren i håndmottakermodus ved å trykke lenge på tast 5 (håndmottakermodus på/av). Nå pulserer laserlinjene med en høy frekvens, og laserlinjene blir mørkere. Lasermottakeren registrerer laserlinjene ved hjelp av denne pulseringen.

Se bruksanvisningene for lasermottakeren for linjelaser.

På grunn av den spesielle optikken som kreves for å generere en gjennomgående 360° laserlinje, kan det oppstå forskjeller i lysstyrken langs linjen. Dette har tekniske årsaker. Dette kan medføre ulik rekkevidde i håndmottakermodus.

4 Hellingsmodus

Ikke løsne transportsikringen, still skyvebryteren (2) på «OFF» og slå på hellingsmodus ved å trykke (3 sekunder) på knappen 5. Velg laseren med valgknappen (5). Nå kan apparatet legges på skjeve flater og i hellinger. I denne modus posisjoneres ikke laserlinjene automatisk. Dette signaliseres ved at laserlinjene blinker.

Forberedelse av kontroll av kalibreringen:

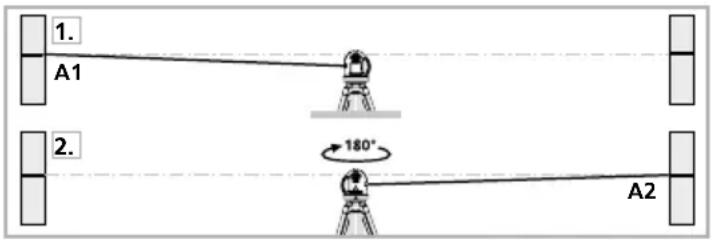

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp i midten mellom to vegger som står minst 5 m fra hverandre. Slå på apparatet, til dette må transportsikringen løses (laserkryss på). Det er best å bruke et stativ for å oppnå en optimal kontroll.

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180° og marker punkt A2. Du har nå en horizontal differanse mellom A1 og A2.

1. Still instrumentet så nær veggen som mulig og i samme høyde som det markerte punktet A1.
2. Drei instrumentet 180° og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen.

! Dersom avstanden mellom A2 og A3 er over 0,35 mm / m, må laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

Still opp instrumentet i ca. 5 m avstand fra en vegg. Fest et lodd med en 2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot loddesnoren. Nøyaktigheten ligger innenfor toleransen når avviket mellom laserlinjen og loddesnoren ikke er større enn ± 1,75 mm.

Still opp instrumentet i ca. 5 m avstand fra en vegg og slå på laserkrysset. Marker punkt B på veggen. Sving laserkrysset ca. 2,5 m mot høyre og marker punkt C. Kontroller om den horisontale linjen fra punkt C ligger på samme høyde som punkt B ± 1,75 mm Gjenta prosedyren på venstre side.

Kontroller regelmessig justeringen før bruk, etter transporter og lengre lagring.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler.

Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Tekniske data (Det tas forbehold om tekniske endringer. 21W25)
Selvnivelleringsområde ± 3°
Nøyaktighet ± 0,35 mm / m
Arbeidsområde (avhengig av omgivelseslys)	15 m
Arbeidsområde med håndmottaker	(kommer an på forskjeller i lysstyrken som har tekniske årsaker) 40 m
Laserbølgelengde 650 nm
Laserklass 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	4 x 1,5 V alkalibatterier (type AA) / oppladbare batterier
Driftstid med 3 lasernivåermed 2 lasernivåermed 1 lasernivå	ca. 6 timerca. 10 timerca. 25 timer
Arbeidsbetingelser	0 ... 50°C, 80% rH, ikke kondenserende, arbeidshøyde maks. 4000 m
Lagringsbetingelser -10°C ... 70°C, 80% rH,	ikke kondenserende
Vekt 650 g (inkl. batterier)
Mål (B x H x D) 85 x 125 x 130 mm

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggs-informasjon på:

http://laserliner.com/info?an=AFM
