SuperPlaneLaser 3D Plus - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Livello laser a linee 3D
Marca	Laserliner
Modello	SuperPlaneLaser 3D Plus
Dimensioni (L x l x H)	85 x 125 x 130 mm
Peso (batterie incluse)	650 g
Alimentazione	4 batterie alcaline AA 1,5 V
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lunghezza d'onda	650 nm
Precisione	± 0,35 mm/m
Campo di auto-livellamento	± 3°
Campo di lavoro (senza ricevitore)	15 m
Campo di lavoro (con ricevitore manuale)	40 m
Durata di funzionamento (3 piani laser)	Circa 6 h
Durata di funzionamento (2 piani laser)	Circa 10 h
Durata di funzionamento (1 piano laser)	Circa 25 h
Condizioni di lavoro	0 a 50 °C, 80 % UR, altitudine max. 4000 m
Condizioni di stoccaggio	-10 a 70 °C, 80 % UR
Funzioni principali	Auto-livellamento, modalità inclinazione, ricevitore manuale (RX-READY), blocco trasporto
Sicurezza	Laser classe 2: non guardare il fascio, né direttamente né riflesso
Manutenzione e pulizia	Pulire con un panno leggermente umido; non usare solventi; rimuovere le batterie prima di conservazione prolungata
Riparabilità	Contattare il servizio post-vendita UMAREX-LASERLINER per qualsiasi regolazione o riparazione
Filettatura per treppiede	1/4" (parte inferiore)

Domande frequenti - SuperPlaneLaser 3D Plus Laserliner

Come accendere l'apparecchio?

Sbloccare il blocco trasporto (interruttore scorrevole) in posizione ON. Appare la linea laser orizzontale. Utilizzare il tasto di selezione per attivare le linee laser desiderate.

Cosa fare se le linee laser lampeggiano?

Il lampeggio indica che l'apparecchio è fuori dal campo di auto-livellamento di ±3°. Posizionare lo strumento in modo che sia all'interno di questo campo. Se tutte le linee lampeggiano per 3 secondi e poi si spengono, le batterie sono deboli (Low Bat.), sostituirle.

Come utilizzare la modalità inclinazione?

Non sbloccare il blocco trasporto. Mettere l'interruttore su OFF, quindi premere a lungo (3 secondi) il tasto di selezione. Le linee laser lampeggiano per segnalare che l'auto-livellamento è disattivato. È quindi possibile inclinare l'apparecchio secondo le proprie esigenze.

Come utilizzare il ricevitore laser?

Premere a lungo il tasto di selezione per attivare la modalità ricevitore manuale. Le linee diventano più scure e pulsano ad alta frequenza. Utilizzare un ricevitore laser compatibile (opzionale) per rilevare le linee su lunghe distanze o in forte luminosità.

Come verificare la calibrazione dell'apparecchio?

Posizionare l'apparecchio al centro tra due muri distanti almeno 5 m. Segnare un punto A1, ruotare l'apparecchio di 180° e segnare A2. Posizionare l'apparecchio vicino al muro all'altezza di A1, ruotare di 180° e segnare A3. Se la differenza tra A2 e A3 supera 0,35 mm/m, è necessaria una regolazione.

Cosa fare se l'apparecchio non si livella?

Verificare che il blocco trasporto sia sbloccato (interruttore in posizione ON). Se le linee lampeggiano, l'apparecchio è inclinato di più di 3°. Posizionarlo su una superficie più piana o utilizzare un treppiede.

Come sostituire le batterie?

Aprire il vano batterie situato nella parte inferiore dell'apparecchio. Inserire 4 batterie alcaline di tipo AA 1,5 V rispettando la polarità. Richiudere il vano.

Quali precauzioni di sicurezza osservare?

Non guardare mai direttamente il fascio laser né i suoi riflessi. Non utilizzare strumenti ottici per osservare il fascio. Evitare di dirigere il laser verso persone o animali. Coprire le superfici riflettenti nelle vicinanze.

Dove trovare il manuale d'uso completo?

Il manuale d'uso è disponibile gratuitamente in formato PDF su notice-facile.com. È possibile scaricarlo o richiedere una traduzione nella propria lingua.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido per pulire le superfici. Non utilizzare prodotti detergenti, solventi o materiali abrasivi. Rimuovere le batterie prima di una conservazione prolungata e conservare l'apparecchio in un luogo asciutto e pulito.

MANUALE UTENTE SuperPlaneLaser 3D Plus Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Laser tridimensionale con una circonferenza laser di 360° orizzontale e due circonferenze verticali, nonché una funzione di inclinazione per il posizionamento di piastrelle, infissi, finestre, porte, ecc.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40...1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.

Caratteristiche particolari del prodotto

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

I diodi laser della massima classe di potenza generano linee laser estremamente luminose che sono visibili anche su superfici molto distanti e/o scure e in ambienti luminosi.

Con la tecnologia RX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Numero e disposizione dei laser

H = linea laser orizzontale

V = linea laser verticale

S = funzione di inclinazione

1H360° 2V360° S

1nserimento delle batterie

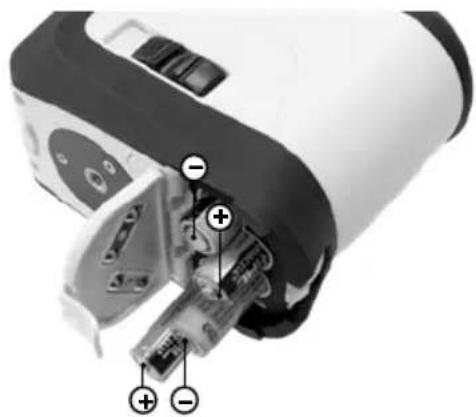

Aprire il coperchio del vano batterie (3) ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Finestra di uscita laser

2 Interruttore a scorrimento a ON

b OFF / Modalità di inclinazione / Sicura di trasporto

3 Vano delle pile (lato posteriore)

4 Filettatura del treppiede 1/4" (lato inferiore)

5 Tasto di selezione linee laser / Modalità di inclinazione attiva / Modalità di ricezione manuale on / off

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore a scorrimento in posizione "OFF"!

Indicazione di batterie quasi scariche: quando le batterie sono quasi scariche tutte le linee laser lampeggiano per 3 secondi e poi si spengono.

Laserliner

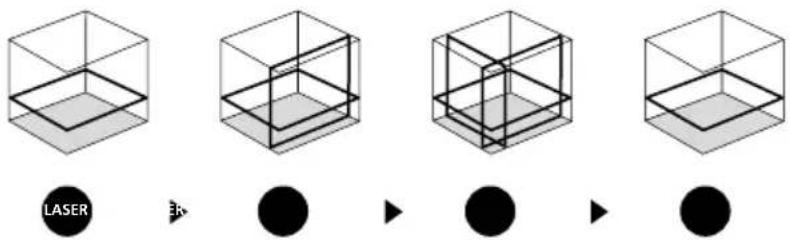

2Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e portare l'interruttore a scorrimento (2) in posizione "ON". Appare la linea laser orizzontale. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si trova al di fuori del campo di livellamento automatico di 3°, le linee laser iniziano a lampeggiare. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento.

B Modalità di ricezione manuale

Opzionale: utilizzo del ricevitore laser RX

Utilizzare il ricevitore laser RX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto a lungo il tasto 5 (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

Per l'ottica speciale utilizzata per generare la linea laser continua a 360°, la linea potrebbe presentare luminosità diverse in alcune sue parti, dovute a motivi tecnici. Nella modalità di ricezione manuale si potrebbero pertanto avere raggi d'azione differenti.

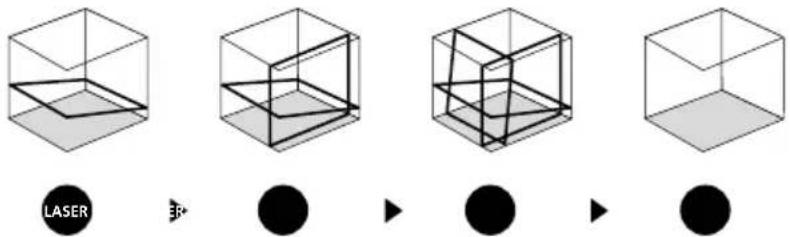

4Modalità di inclinazione

Non sbloccare la sicura di trasporto, portare l'interruttore a scorrimento (2) in posizione "OFF" e attivare la modalità di inclinazione premendo a lungo (3 secondi) il tasto 5. Selezionare i laser con il tasto di selezione (5). È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente e lo segnalano iniziando a lampeggiare.

Verifica della calibratura

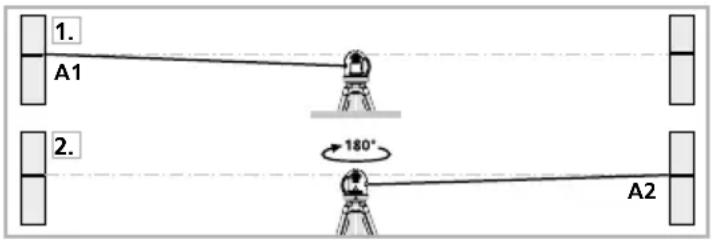

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

Esecuzione:

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,35 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,75 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 1,75 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo periodo di immagazzinamento.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 21W25)
Range di autolivellamento ± 3°
Precisione	± 0,35 mm / m
Portata (in funzione della luminosità dell'ambiente)	15 m
Area di lavoro con ricevitore manuale	(a seconda della differenza di luminosità dovuta a motivi tecnici) 40 m
Lunghezza delle onde laser	650 nm
Classe laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione	4 x batterie alcaline da 1,5 V (tipo AA) / accumulatori
Durata di esercizio con 3 piani lasercon 2 piani lasercon un piano laser	ca. 6 hca. 10 hca. 25 h
Condizioni di lavoro	da 0 ... 50°C, 80% rH, non condensante, altezza di lavoro max. 4000 m
Condizioni di stoccaggio da -10°C ... 70°C, 80% rH,	non condensante
Peso 650 g (con batterie)
Dimensioni (L x A x P) 85 x 125 x 130 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AFM
