Producttype	3D-lijnlaserniveau
Merk	Laserliner
Model	SuperPlaneLaser 3D Plus
Afmetingen (L x B x H)	85 x 125 x 130 mm
Gewicht (inclusief batterijen)	650 g
Voeding	4 AA alkalinebatterijen 1,5 V
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Golflengte	650 nm
Nauwkeurigheid	± 0,35 mm/m
Zelfnivelleringsbereik	± 3°
Werkbereik (zonder ontvanger)	15 m
Werkbereik (met handontvanger)	40 m
Werktijd (3 laserlijnen)	Ongeveer 6 uur
Werktijd (2 laserlijnen)	Ongeveer 10 uur
Werktijd (1 laserlijn)	Ongeveer 25 uur
Werkomstandigheden	0 tot 50 °C, 80 % RV, max. hoogte 4000 m
Opslagomstandigheden	-10 tot 70 °C, 80 % RV
Hoofdfuncties	Automatisch nivelleren, kantelmodus, handontvanger (RX-READY), transportvergrendeling
Veiligheid	Laserklasse 2: niet in de straal kijken, noch direct noch gereflecteerd
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen oplosmiddelen gebruiken; batterijen verwijderen voor langdurige opslag
Repareerbaarheid	Neem contact op met de klantenservice van UMAREX-LASERLINER voor afstelling of reparatie
Statiefschroefdraad	1/4" (onderkant)

Veelgestelde vragen - SuperPlaneLaser 3D Plus Laserliner

Hoe schakel ik het apparaat in?

Ontgrendel de transportvergrendeling (schuifschakelaar) in de ON-positie. De horizontale laserlijn verschijnt. Gebruik de selectietoets om de gewenste laserlijnen in te schakelen.

Wat te doen als de laserlijnen knipperen?

Het knipperen geeft aan dat het apparaat buiten het zelfnivelleringsbereik van ±3° is. Plaats het instrument zo dat het binnen dit bereik valt. Als alle lijnen 3 seconden knipperen en dan uitgaan, zijn de batterijen bijna leeg (Low Bat.), vervang ze dan.

Hoe gebruik ik de kantelmodus?

Ontgrendel de transportvergrendeling niet. Zet de schakelaar op OFF en houd vervolgens de selectietoets lang ingedrukt (3 seconden). De laserlijnen knipperen om aan te geven dat de automatische nivellering is uitgeschakeld. U kunt het apparaat dan naar wens kantelen.

Hoe gebruik ik de laserontvanger?

Houd de selectietoets lang ingedrukt om de handontvangermodus te activeren. De lijnen worden donkerder en pulseren met hoge frequentie. Gebruik een compatibele laserontvanger (optioneel) om de lijnen over lange afstanden of bij fel licht te detecteren.

Hoe controleer ik de kalibratie van het apparaat?

Plaats het apparaat in het midden tussen twee muren die minstens 5 m uit elkaar staan. Markeer een punt A1, draai het apparaat 180° en markeer A2. Plaats het apparaat dicht bij de muur op de hoogte van A1, draai 180° en markeer A3. Als de afwijking tussen A2 en A3 groter is dan 0,35 mm/m, is afstelling nodig.

Wat te doen als het apparaat niet nivelleert?

Controleer of de transportvergrendeling is ontgrendeld (schakelaar in ON-positie). Als de lijnen knipperen, staat het apparaat meer dan 3° schuin. Plaats het op een vlakker oppervlak of gebruik een statief.

Hoe vervang ik de batterijen?

Open het batterijvak aan de onderkant van het apparaat. Plaats 4 alkalinebatterijen van het type AA 1,5 V met de juiste polariteit. Sluit het vak.

Welke veiligheidsmaatregelen moet ik nemen?

Kijk nooit rechtstreeks in de laserstraal of in reflecties ervan. Gebruik geen optische instrumenten om de straal te bekijken. Richt de laser niet op mensen of dieren. Bedek reflecterende oppervlakken in de buurt.

Waar vind ik de volledige gebruikershandleiding?

De gebruikershandleiding is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt deze downloaden of een vertaling in uw taal aanvragen.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek om de oppervlakken te reinigen. Gebruik geen schoonmaakmiddelen, oplosmiddelen of schurende materialen. Verwijder de batterijen voor langdurige opslag en bewaar het apparaat op een droge, schone plaats.

GEBRUIKSAANWIJZING SuperPlaneLaser 3D Plus Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Driedimensionele laser met een horizontale en twee verticale 360°-lasercirkels en neigingsfunctie voor de uitlijning van tegels, regelwerk, ramen, deuren enz.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Laserdioden van de hoogste vermogensklasse genereren extreem felle laserlijnen. Deze blijven ook zichtbaar op donkere oppervlakken, oppervlakken op grote afstand en bij helder omgevingslicht.

Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Aantal en richting van de laser

H = horizontale laserlijn

V = verticale laserlijn

S = inclinaties (Slope-funktion)

1H360° 2V360° S

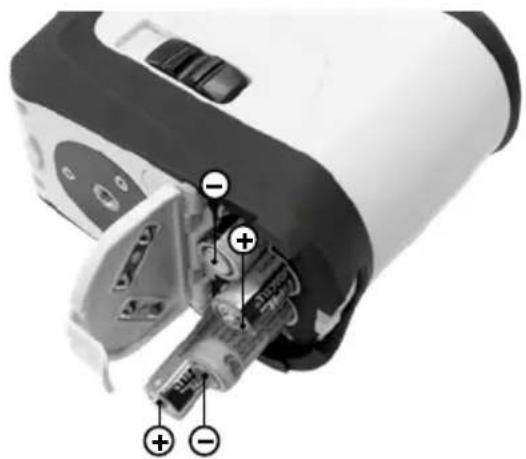

1Plaatsen van de batterijen

Batterijvak (3) openen en de batterijen volgens de installatiesymbolen inleggen. Let daarbij op de correcte polarisatie.

2 Schuifschakelaar a ANN

b UIT / Neigingsmodus / Transportbeveiliging

3 Batterijvakje (onderzijde)

4 1/4"-schroefdraad (onderzijde)

5 Keuzetoets laserlijnen / Neigingsmodus aan / Handontvangermodus aan / uit

Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op 'OFF'!

Low bat.-indicator: als de batterijlading gering is, knipperen alle laserlijnen gedurende 3 seconden en schakelen vervolgens uit.

Laserliner

2Horizontaal en verticaal nivelleren

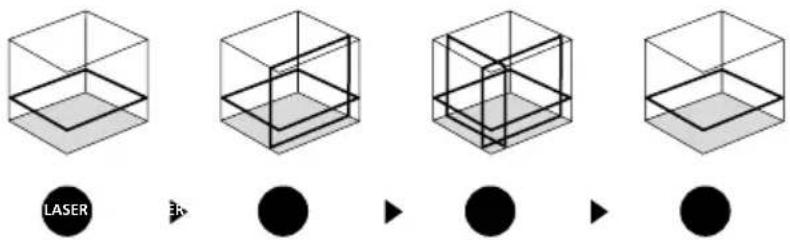

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) op 'ON'. De horizontale laserlijn verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

! Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.

B Handontvangermodus

Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laser-ontvanger in de handontvangermodus door lang op de toets 5 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

4 Neigingsmodus

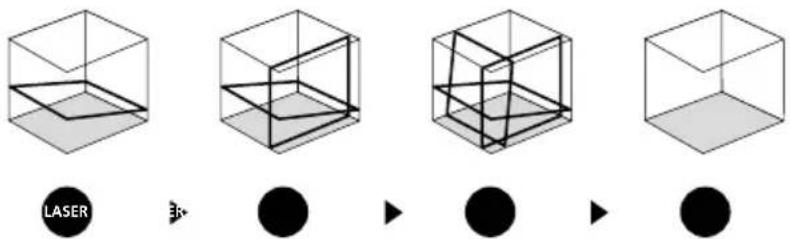

Deactiveer de transportbeveiliging niet, zet de schuifschakelaar (2) op 'OFF' en schakel de neigingsmodus in door toets 5 lang (3 seconden) in te drukken. Selecteer de laser met de keuzetoets (5). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen.

Kalibratiecontrole voorbereiden:

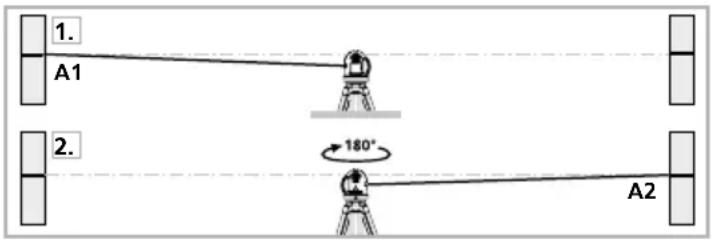

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

Kalibratie controleren:

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,35 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn:

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1,75 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1,75 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 21W25)
Zelfnivelleerbereik	± 3°
Nauwkeurigheid	± 0,35 mm / m
Werkbereik (afhankelijk van de hoeveelheid licht) 15 m
Werkbereik met handontvanger	(afhankelijk vande helderheidsverschillen om technische redenen) 40 m
Lasergolflengte	650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning 4 x 1,5 V alkalibatterijen (type AA)	/ accu's
Gebruiksduur met 3 laserniveausmet 2 laserniveausmet 1 laserniveau	ca. 6 hca. 10 hca. 25 h
Werkomstandigheden	0 ... 50°C, 80% rH, niet-condenserend, werkhoogte max. 4000 m
Opslagvoorwaarden -10°C...70°C, 80% rH, niet-condenserend
Gewicht	650 g (incl. batterijen)
Afmetingen (B x H x D)	85 x 125 x 130 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AFM

!
