SuperPlaneLaser 3D Plus - Wskaźnik laserowy Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Laser liniowy 3D poziomowania
Marka	Laserliner
Model	SuperPlaneLaser 3D Plus
Wymiary (Dł x S x W)	85 x 125 x 130 mm
Waga (z bateriami)	650 g
Zasilanie	4 baterie alkaliczne AA 1,5 V
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Długość fali	650 nm
Dokładność	± 0,35 mm/m
Zakres samopoziomowania	± 3°
Zasięg roboczy (bez odbiornika)	15 m
Zasięg roboczy (z odbiornikiem ręcznym)	40 m
Czas pracy (3 płaszczyzny lasera)	Ok. 6 h
Czas pracy (2 płaszczyzny lasera)	Ok. 10 h
Czas pracy (1 płaszczyzna lasera)	Ok. 25 h
Warunki pracy	0 do 50 °C, 80 % RH, maks. wysokość 4000 m
Warunki przechowywania	-10 do 70 °C, 80 % RH
Główne funkcje	Samopoziomowanie, tryb pochylenia, odbiornik ręczny (RX-READY), blokada transportowa
Bezpieczeństwo	Laser klasy 2: nie patrzeć w wiązkę, ani bezpośrednio, ani odbitą
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; nie używać rozpuszczalników; wyjmij baterie przed dłuższym przechowywaniem
Możliwość naprawy	Skontaktuj się z serwisem UMAREX-LASERLINER w sprawie regulacji lub naprawy
Gwint statywu	1/4" (dolna część)

Często zadawane pytania - SuperPlaneLaser 3D Plus Laserliner

Jak włączyć urządzenie?

Odblokuj blokadę transportową (przełącznik przesuwny) w pozycji ON. Pojawi się pozioma linia lasera. Użyj przycisku wyboru, aby włączyć żądane linie lasera.

Co zrobić, gdy linie lasera migają?

Migotanie oznacza, że urządzenie znajduje się poza zakresem samopoziomowania ±3°. Ustaw instrument tak, aby znajdował się w tym zakresie. Jeśli wszystkie linie migają przez 3 sekundy, a następnie gasną, baterie są słabe (Low Bat.), wymień je.

Jak korzystać z trybu pochylenia?

Nie odblokowuj blokady transportowej. Ustaw przełącznik w pozycji OFF, a następnie naciśnij i przytrzymaj (3 sekundy) przycisk wyboru. Linie lasera migają, sygnalizując wyłączenie samopoziomowania. Możesz teraz przechylać urządzenie według potrzeb.

Jak korzystać z odbiornika laserowego?

Naciśnij i przytrzymaj przycisk wyboru, aby włączyć tryb odbiornika ręcznego. Linie stają się ciemniejsze i pulsują z wysoką częstotliwością. Użyj kompatybilnego odbiornika laserowego (opcjonalnie), aby wykryć linie na dużych odległościach lub w silnym oświetleniu.

Jak sprawdzić kalibrację urządzenia?

Umieść urządzenie na środku między dwiema ścianami oddalonymi od siebie o co najmniej 5 m. Zaznacz punkt A1, obróć urządzenie o 180° i zaznacz A2. Umieść urządzenie blisko ściany na wysokości A1, obróć o 180° i zaznacz A3. Jeśli różnica między A2 a A3 przekracza 0,35 mm/m, konieczna jest regulacja.

Co zrobić, jeśli urządzenie nie poziomuje się?

Sprawdź, czy blokada transportowa jest odblokowana (przełącznik w pozycji ON). Jeśli linie migają, urządzenie jest przechylone o więcej niż 3°. Umieść je na bardziej płaskiej powierzchni lub użyj statywu.

Jak wymienić baterie?

Otwórz komorę baterii znajdującą się w dolnej części urządzenia. Włóż 4 baterie alkaliczne typu AA 1,5 V, zwracając uwagę na biegunowość. Zamknij komorę.

Jakie środki ostrożności należy zachować?

Nigdy nie patrz bezpośrednio w wiązkę lasera ani w jej odbicia. Nie używaj przyrządów optycznych do obserwacji wiązki. Unikaj kierowania lasera w stronę ludzi lub zwierząt. Zakryj pobliskie powierzchnie odbijające.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja obsługi jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz ją pobrać lub poprosić o tłumaczenie na swój język.

Jak wyczyścić urządzenie?

Użyj lekko wilgotnej szmatki do czyszczenia powierzchni. Nie używaj środków czyszczących, rozpuszczalników ani materiałów ściernych. Wyjmij baterie przed dłuższym przechowywaniem i przechowuj urządzenie w suchym i czystym miejscu.

INSTRUKCJA OBSŁUGI SuperPlaneLaser 3D Plus Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji.

Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Trójwymiarowy laser z jednym poziomym i dwoma pionowymi kołami laserowymi 360° oraz funkcją nachylenia do ustawiania płytek ceramicznych, profili, okien, drzwi itp.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.
  Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji, lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40...1,90 m).
- Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
– W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Cechy szczególne produktu

Automatyczne ustawianie za pomocą magnetycznie tłumionego systemu wahadła. Urządzenie ustawiane jest w pozycji podstawowej, a następnie reguluje się samoczynnie.

Blokada transportowa: Blokada wahadła chroni urządzenie podczas transportu.

Diody laserowe najwyższej klasy mocy wytwarzają ekstremalnie jasne linie laserowe. Są one widoczne także na odległych bądź ciemnych powierzchniach i przy jasnym oświetleniu otoczenia.

Technologia RX-READY ułatwia korzystanie z niwelatorów liniowych w niesprzyjających warunkach. Urządzenia te emitują pulsującą wiązkę światła o wysokiej częstotliwości, rozpoznawaną przez odbiorniki lasera na dużych odległościach.

Liczba i rozmieszczenie laserów

H = pozioma linia laserowa

V = pionowa linia laserowa

S = funkcja nachylenia

1H360° 2V360° S

1 Wkładanie baterii

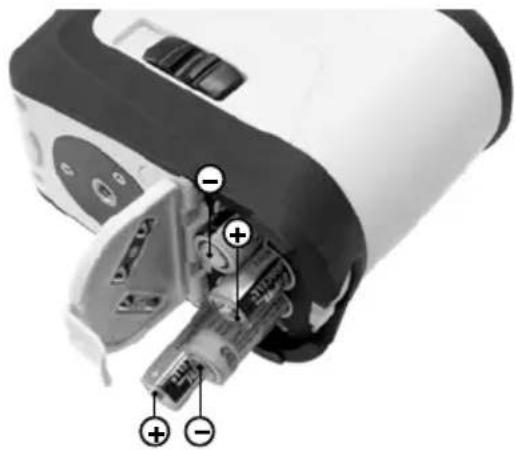

Otworzyć komorę baterii (3) i włożyć Baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

1 Okienko wylotu lasera
2 Włącznik suwakowy a Wł b WYŁ / Tryb pochylenia / Zabezpieczenie transportowe
3 Komora baterii (od dołu)
4 Gwint statywu 1/4" (od dołu)
5 Selektor linii laserowych / Tryb nachylenia włączony / Tryb odbiornika ręcznego wt. / wył.

Do transportu należy zawsze wyłącać wszystkie lasery, zaryglować układ wahliwy i ustawić włącznik suwakowy w pozycji „OFF”!

Wskazanie Low Bat.: Przy niskim poziomie naładowania baterii wszystkie linie laserowe migają przez 3 sekundy, a następnie znikają.

2Niwelowanie poziome i pionowe

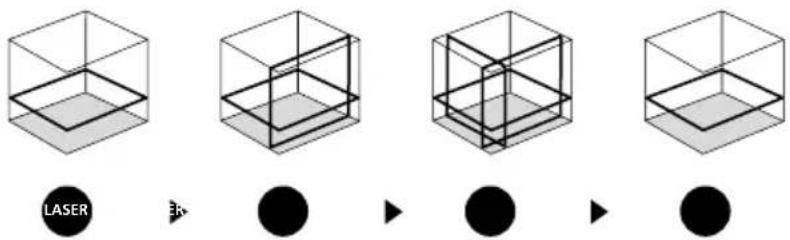

Zwolnić zabezpieczenie transportowe, ustawić włącznik suwakowy (2) w pozycji „ON”. Pojawia się pozioma linia laserowa. Przyciskiem wyboru można oddzielnie włącać i wyłącać linie laserowe.

Do niwelacji poziomej i pionowej zabezpieczenie transportowe musi być zwolnione. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 3°, linie laserowe migają. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji.

B Tryb odbiornika ręcznego

Opcjonalnie: Praca z odbiornikiem lasera RX

Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera (opcja). W celu pracy z odbiornikiem laserowym należy włączyć laser liniowy w tryb odbiornika ręcznego poprzez długie przyciśnięcie przycisku 5 (tryb odbiornika ręcznego wł./ wył.). Teraz linie laserowe pulsują z dużą częstotliwością, a linie laserowe stają się ciemniejsze. Dzięki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe.

Należy przestrzegać instrukcji obsługi odbiornika lasera do laserów liniowych.

Z uwagi na specjalny układ optyczny generujący ciągłą linię laserową 360° dochodzić może do różnic w jasności w różnych obszarach linii, co jest uwarunkowane technicznie. Może to prowadzić do różnych zasięgów w trybie odbiornika ręcznego.

4 Tryb pochylenia

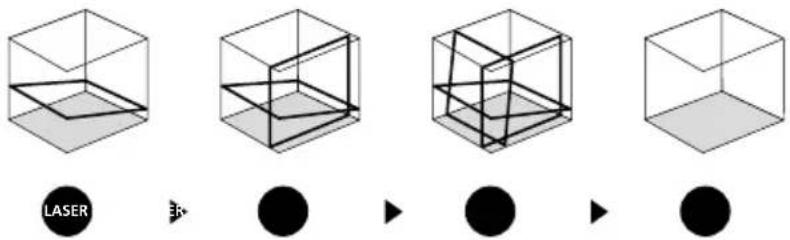

Nie zwalniać zabezpieczenia transportowego, włącznik suwakowy (2) ustawić w pozycji „OFF” i przytrzymując (przez 3 sekundy) przycisk 5, włączyć tryb nachylenia. Przyciskiem (5) wybrać lasery. Można teraz ustawić ukośne płaszczyzny lub nachylenia. W tym trybie linie laserowe nie ustawiają się automatycznie. Jest to sygnalizowane pulsowaniem linii laserowych.

Kontrola Kalibracji - przygotowanie:

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (krzyż laserowy włączony). Dla najlepszego skontrolowania używamy statywu.

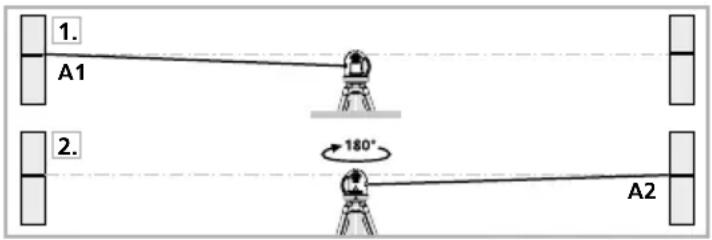

1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2. Pomiędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.

Kontrola Kalibracji:

1. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
2. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,35 mm / m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner.

Sprawdzanie linii pionowej:

Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1,75 mm.

Sprawdzanie linii poziomej:

Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 1,75 mm). Pomiar powtórzyć przesuwając laser w lewo.

Należy regularnie sprawdzać justowanie przed użyciem, po zakończeniu transportu i po dłuższym przechowywaniu.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie.

Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 21W25)
Zakres samopoziomowania	± 3°
Dokładność	± 0,35 mm / m
Zakres Pracy (zależny od warunków oświetlenia) 15 m
Obszar roboczy z odbiornikiem ręcznym	(zależne od technicznie uwarunkowanych różnic jasności) 40 m
Długość fali lasera	650 nm
Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Pobór mocy	4 x 1,5 V baterie alkaliczne (typ AA) / akumulatory
Czas pracy baterie z 3 płaszczyznami lasera z 2 płaszczyznami lasera z 1 płaszczyzną lasera	ok 6 hok 10 hok 25 h
Warunki pracy	0 ... 50°C, 80% rH, bez skraplania, wysokość robocza maks. 4000 m
Warunki przechowywania -10°C ... 70°C, 80% rH	bez skraplania
Masa	650 g (z baterie)
Wymiary (szer. x wys. x gł.)	85 x 125 x 130 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=AFM

!
