Produkttype	3D-linjelaserniveau
Mærke	Laserliner
Model	SuperPlaneLaser 3D Plus
Mål (L x B x H)	85 x 125 x 130 mm
Vægt (inkl. batterier)	650 g
Strømforsyning	4 AA alkaliske batterier 1,5 V
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Bølgelængde	650 nm
Præcision	± 0,35 mm/m
Automatisk nivelleringsområde	± 3°
Arbejdsområde (uden modtager)	15 m
Arbejdsområde (med manuel modtager)	40 m
Driftstid (3 laserplaner)	Ca. 6 timer
Driftstid (2 laserplaner)	Ca. 10 timer
Driftstid (1 laserplan)	Ca. 25 timer
Arbejdsbetingelser	0 til 50 °C, 80 % RF, maks. højde 4000 m
Opbevaringsbetingelser	-10 til 70 °C, 80 % RF
Hovedfunktioner	Automatisk nivellering, hældningstilstand, manuel modtager (RX-READY), transportlås
Sikkerhed	Laser klasse 2: Se ikke direkte ind i strålen, heller ikke refleksioner
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; brug ikke opløsningsmidler; fjern batterier før længere tids opbevaring
Reparationsmulighed	Kontakt UMAREX-LASERLINER kundeservice for justering eller reparation
Stativgevind	1/4" (nederste del)

Ofte stillede spørgsmål - SuperPlaneLaser 3D Plus Laserliner

Hvordan tænder jeg enheden?

Lås transportlåsen op (skydekontakt) i position ON. Den vandrette laserlinje vises. Brug vælgeknappen til at aktivere de ønskede laserlinjer.

Hvad gør jeg, hvis laserlinjerne blinker?

Blink indikerer, at enheden er uden for det automatiske nivelleringsområde på ±3°. Placer instrumentet, så det er inden for dette område. Hvis alle linjer blinker i 3 sekunder og derefter slukker, er batterierne svage (Low Bat.), udskift dem.

Hvordan bruger jeg hældningstilstanden?

Lås ikke transportlåsen op. Sæt kontakten på OFF, og tryk derefter længe (3 sekunder) på vælgeknappen. Laserlinjerne blinker for at angive, at automatisk nivellering er deaktiveret. Du kan nu vippe enheden efter behov.

Hvordan bruger jeg lasermodtageren?

Tryk længe på vælgeknappen for at aktivere manuel modtagertilstand. Linjerne bliver mørkere og pulserer med høj frekvens. Brug en kompatibel lasermodtager (tilbehør) til at detektere linjerne over lange afstande eller i stærkt lys.

Hvordan kontrollerer jeg enhedens kalibrering?

Placer enheden midt mellem to vægge med mindst 5 m afstand. Marker et punkt A1, drej enheden 180° og marker A2. Placer enheden tæt på væggen i højden af A1, drej 180° og marker A3. Hvis afvigelsen mellem A2 og A3 overstiger 0,35 mm/m, er justering nødvendig.

Hvad gør jeg, hvis enheden ikke nivellerer?

Kontroller, at transportlåsen er låst op (kontakt i position ON). Hvis linjerne blinker, er enheden vippet mere end 3°. Placer den på en mere plan overflade eller brug et stativ.

Hvordan udskifter jeg batterierne?

Åbn batterirummet i bunden af enheden. Indsæt 4 alkaliske batterier type AA 1,5 V med korrekt polaritet. Luk batterirummet.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Se aldrig direkte ind i laserstrålen eller dens refleksioner. Brug ikke optiske instrumenter til at betragte strålen. Undgå at rette laseren mod personer eller dyr. Dæk reflekterende overflader i nærheden.

Hvor finder jeg den komplette brugsanvisning?

Brugsanvisningen er gratis tilgængelig som PDF på notice-facile.com. Du kan downloade den eller anmode om en oversættelse til dit sprog.

Hvordan rengør jeg enheden?

Brug en let fugtig klud til at rengøre overfladerne. Brug ikke rengøringsmidler, opløsningsmidler eller slibende materialer. Fjern batterierne før længere tids opbevaring, og opbevar enheden et tørt og rent sted.

BRUGSANVISNING SuperPlaneLaser 3D Plus Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tredimensional laser med én horisontal og to vertikale 360°-lasercirkler samt hældningsfunktion til indjustering af fliser, rammer, vinduer, døre osv.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40...1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Særlige produktegenskaber

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Laserdioder i den højeste effektklasse skaber ekstremt tydelige laserlinjer. Disse er også synlige på fjerntliggende eller mørke overflader samt i kraftigt omgivelseslys.

Med RX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Antal og placering af lasere

H = horizontal laserlinje

V = vertikal laserlinje

S = hældningsfunktion

1H360° 2V360° S

1sætning af batterier

Batterihuset (3) åbnes og batterierne sættes i som angivet ved symbolerne. Låget lukkes omhyggeligt.

1 Laserudgangsvindue
2 Skydekontakt a TIL b FRA / Hældningsmodus / Transportsikring
3 Batterirum (underside)
4 1/4" gevindbøsning (underside)
5 Tast til valg af laserlinje / Hældningsmodus TIL / Håndmodtagermodus TIL / FRA

Til transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakter på "OFF"!

Low Bat.-indikator: Når batteriladningen er lav, blinker alle laserlinjer i 3 sekunder, hvorefter de slukker.

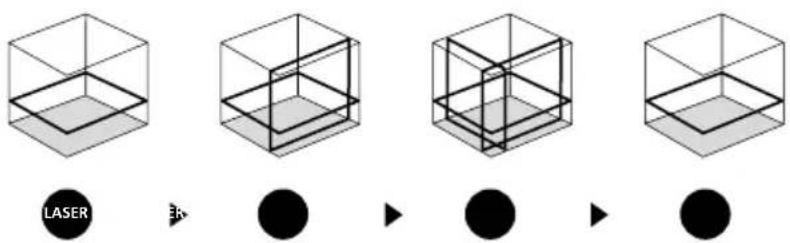

2 Horisontal og vertikal nivellering

Man løsner transportsikringen og stiller skydekontakten på "ON". Den horisontale laserlinje viser sig. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på 3°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet.

B Håndmodtagermodus

Ekstraudstyr: Arbejdet med lasermodtageren RX

Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at holde knappen 5 (håndmodtagermodus til/fra) inde i et stykke tid. Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Pga. den specielle optik til generering af en gennemgående 360° laserlinje kan der af tekniske årsager forekomme varierende lysstyrke i forskellige områder af linjen. Dette kan medføre forskellige rækkevidder i håndmodtagermodus.

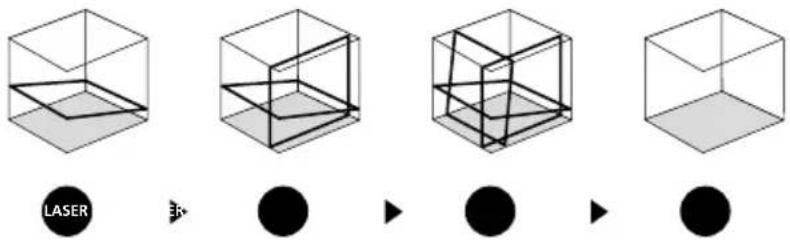

4Hældningsfunktion

Undlad at løsne transportsikringen, stil skydekontakten (2) på "OFF", og tænd hældningsmodus ved at holde tasten 5 inde i længere tid (3 sekunder). Vælg laserne via valgtasten (5). Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker.

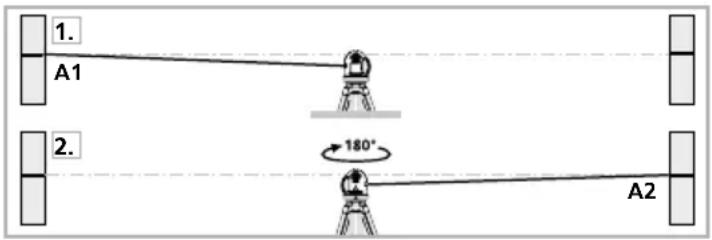

Forberedelse til kontrol af retvisning:

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5 m fra hinanden. Slå transport - sikringen fra og tænd for instrumentet (laserkrydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

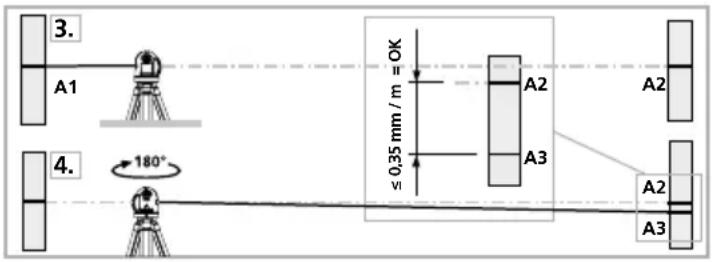

Kontrol af retvisning:

1. Flyt laseren tæt til den ene væg således peger mod væggen markér laserplanet på væggen - A3.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,35 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie:

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 1,75 mm fra snoren.

Kontrol af vandret laserlinie:

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 1,75 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere tids opbevaring.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer.21W25)
Selvnivelleringsområde	± 3°
Nøjagtighed	± 0,35 mm / m
Rækkevidde (afhængig af lysforhold) 15 m
Arbejdsområde med håndmodtager (afhængig af teknisk relateret lysstyrkeforskel) 40 m
Laserbølgelængde	650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	4 x 1,5 V alkalibatterier (type AA) / genopladelige batterier
Drifttid med 3 laserniveauer	ca. 6 timer.
med 2 laserniveauer	ca. 10 timer.
med 1 laserniveau	ca. 25 timer.
Arbejdsbetingelser	0 ... 50°C, 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10°C ... 70°C, 80% rH, ikke-kondenserende
Vægt 650 g (inkl. batterier)
Mål (b x h x l)	85 x 125 x 130 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AFM

!

2 Horisontal og vertikal nivellering

Løsne transportsikringen, still skyvebryteren (2) på «ON». Den horisontale laserlinjen dukker opp. Dette signaliseres ved at laserlinjene blinker.
