Tuotetyyppi	3D-linjalasertaso
Merkki	Laserliner
Malli	SuperPlaneLaser 3D Plus
Mitat (P x L x K)	85 x 125 x 130 mm
Paino (paristot mukaan lukien)	650 g
Virtalähde	4 kpl AA 1,5 V alkaliparistoa
Laserluokka	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Aallonpituus	650 nm
Tarkkuus	± 0,35 mm/m
Automaattitasauksen alue	± 3°
Työskentelyetäisyys (ilman vastaanotinta)	15 m
Työskentelyetäisyys (manuaalivastaanottimen kanssa)	40 m
Käyttöaika (3 lasertasoa)	Noin 6 h
Käyttöaika (2 lasertasoa)	Noin 10 h
Käyttöaika (1 lasertasoa)	Noin 25 h
Käyttöolosuhteet	0–50 °C, 80 % RH, max. korkeus 4000 m
Säilytysolosuhteet	-10–70 °C, 80 % RH
Päätoiminnot	Automaattitasaus, kallistustila, manuaalivastaanotin (RX-READY), kuljetuslukitus
Turvallisuus	Laservarmuusluokka 2: älä katso säteeseen suoraan tai heijastuneena
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla; älä käytä liuottimia; poista paristot ennen pitkäaikaista säilytystä
Korjattavuus	Ota yhteyttä UMAREX-LASERLINER-huoltoon säätöjä tai korjauksia varten
Jalustakierre	1/4" (alapuolella)

Usein kysytyt kysymykset - SuperPlaneLaser 3D Plus Laserliner

Miten laite kytketään päälle?

Avaa kuljetuslukitus (liukukytkin) asentoon ON. Vaakasuora laserviiva ilmestyy. Käytä valintapainiketta ottaaksesi halutut laserviivat käyttöön.

Mitä tehdä, jos laserviivat vilkkuvat?

Vilkunta osoittaa, että laite on automaattitasauksen alueen ±3° ulkopuolella. Aseta laite siten, että se on tämän alueen sisällä. Jos kaikki viivat vilkkuvat 3 sekuntia ja sammuvat, paristot ovat heikot (Low Bat.), vaihda ne.

Miten kallistustilaa käytetään?

Älä avaa kuljetuslukitusta. Aseta kytkin asentoon OFF, paina sitten valintapainiketta pitkään (3 sekuntia). Laserviivat vilkkuvat osoittaen, että automaattitasaus on pois päältä. Voit nyt kallistaa laitetta tarpeen mukaan.

Miten laservastaanotinta käytetään?

Paina valintapainiketta pitkään aktivoidaksesi manuaalivastaanotintilan. Viivat muuttuvat tummemmiksi ja sykkivät korkealla taajuudella. Käytä yhteensopivaa laservastaanotinta (valinnainen) havaitaksesi viivat pitkillä etäisyyksillä tai kirkkaassa valossa.

Miten laitteen kalibrointi tarkistetaan?

Aseta laite keskelle kahden seinän väliin, joiden väli on vähintään 5 m. Merkitse piste A1, käännä laitetta 180° ja merkitse A2. Aseta laite lähelle seinää A1:n korkeudelle, käännä 180° ja merkitse A3. Jos ero A2:n ja A3:n välillä ylittää 0,35 mm/m, säätö on tarpeen.

Mitä tehdä, jos laite ei tasaudu?

Tarkista, että kuljetuslukitus on avattu (kytkin asennossa ON). Jos viivat vilkkuvat, laite on kallistunut yli 3°. Aseta se tasaisemmalle pinnalle tai käytä jalustaa.

Miten paristot vaihdetaan?

Avaa laitteen alaosassa oleva paristolokero. Aseta 4 kpl AA 1,5 V alkaliparistoa napaisuuden mukaisesti. Sulje lokero.

Mitä turvatoimia on noudatettava?

Älä koskaan katso suoraan lasersäteeseen tai sen heijastuksiin. Älä käytä optisia laitteita säteen katsomiseen. Vältä laserin suuntaamista ihmisiin tai eläimiin. Peitä lähellä olevat heijastavat pinnat.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa osoitteessa notice-facile.com. Voit ladata sen tai pyytää käännöstä omalle kielellesi.

Miten laite puhdistetaan?

Puhdista pinnat kevyesti kostealla liinalla. Älä käytä puhdistusaineita, liuottimia tai hankaavia materiaaleja. Poista paristot ennen pitkäaikaista säilytystä ja säilytä laitetta kuivassa ja puhtaassa paikassa.

KÄYTTÖOHJE SuperPlaneLaser 3D Plus Laserliner

Avaa paristokotelon kansi (3) ja aseta paristot merkintöjen mukaisesti paikoilleen.

Tarkista, että navat asettuvat oikein.

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Kolmiulotteinen laser, yksi vaakasuora ja kaksi pystysuoraa 360° laserviivaa sekä kallistustoiminto, laatoitusten, ristikkorakenteiden, ikkunoiden, ovien jne. asentamiseen.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Erityisiä tuoteominaisuuksia

Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti.

Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus.

Korkeimman teholuokan laserdiodit tuottavat erittäin kirkkaan lasersäteen. Tämä lasersäde erottuu myös pitkältä matkalta, tummasta pinnasta ja kirkkaassa valaistuksessa.

RX-READY-tekniikalla varustettuja viivalasereita voi käyttää myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin välimatkan päästä.

Laserien määrä ja järjestys

H = vaakalaserviiva

V = pystylaserviiva

S = kallistustoiminto

1H360° 2V360° S

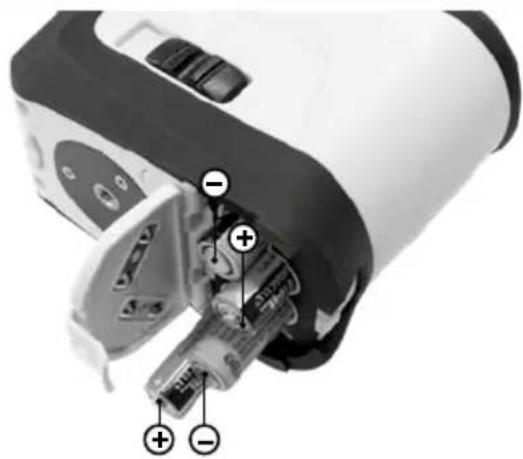

1Paristojen asennus

Avaa paristokotelon kansi (3) ja aseta paristot merkintöjen mukaisesti paikoilleen. Tarkista, että navat asettuvat oikein.

1 Laserviivan lähtöikkunat

2 Liukukytkin

a ON

b OFF / Kallistusasetus / Kuljetusvarmistus

3 Paristolokero (pohjassa)

4 Jalustan kierre 1/4" (pohjassa)

5 Laserlinjojen valintapainike / Kallistustila päällä / Käsivastaanotintila päälle / pois

Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirrä liukukytkin asentoon OFF!

Low Bat. -näyttö: Kun paristo on tyhjenemässä, kaikki laserviivat vilkkuvat 3 sekuntia ja sammuvat sen jälkeen.

Laserliner

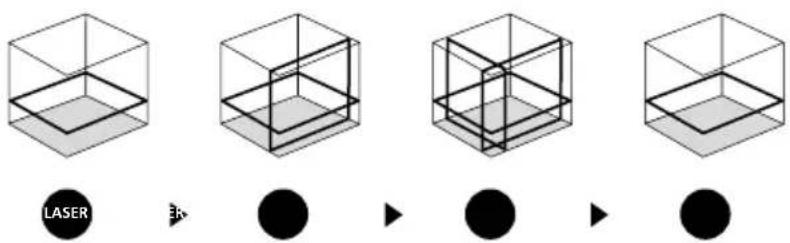

2Vaaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus. Siirrä liukukytkin (2) asentoon ON. Vaakasuora laserviiva näkyy. Yksittäiset laserviivat voi valita valintapainikkeella.

! Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laitteen kallistus on automaattisen 3° itsetasausalueen ulkopuolella, laserviivat vilkkuvat. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella

B Käsivastaanotintila

Valinnaisesti: Työskentely laservastaanottimella RX

Käytä laservastaanotinta RX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy. Työskennelläksesi käsivastaanottimen kanssa kytke laserlaite käsivastaanotintilaan painikkeen 5 (käsivastaanotintila pälle/pois) pitkällä painalluksella. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.

Noudata laservastaanottimen viivalasereita koskevia ohjeita.

360° laserviivan tuottamiseen tarvittavan erikoisoptiikan vuoksi viivan eri osissa saattaa olla teknisistä syistä johtuvia kirkkauseroja. Ne voivat aiheuttaa sen, että käyttöetäisyys vaihtelee käśivastaanotintilassa.

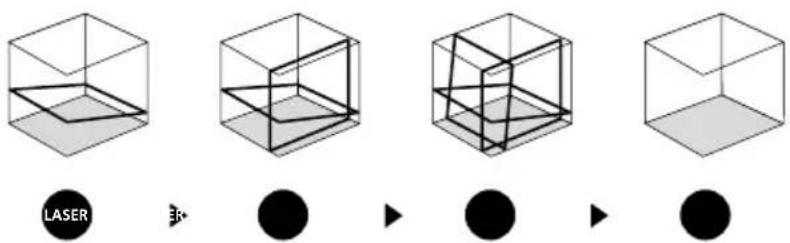

4 Kallistusasetus

Älä avaa kuljetusvarmistusta. Siirrä liukukytkin (2) asentoon OFF ja kytke kallistustoiminto päälle painamalla pitkään (3 s) näppäintä 5. Valitse laserviiva valintanäppäimellä (5). Nyt voi mitata kaltevia pintoja ja kallistuksia. Tässä tilassa laserlinjat eivät enää tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla.

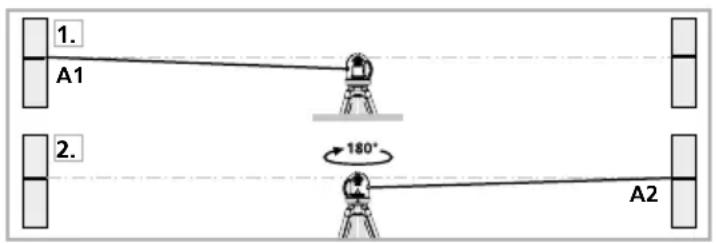

Kalibrointitarkistuksen valmistelutoimet:

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

1. Merkitse piste A1 seinään.
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

Kalibroinnin tarkistus:

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,35 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREXLASERLINER huolto-osastoon.

Pystyviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1,75 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 1,75 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia.

Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia.21W25)
Automaattitasausalue	± 3°
Tarkkuus	± 0,35 mm / m
Työalue (valo-olosuhteista riippuen) 15 m
Käsivastaanottimen ulottuma	(teknisten syiden aiheuttamien kirkkauserojen johdosta)40 m
Lasersäteen aallonpituus	650 nm
Laser luokka 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Paristojen käyttöikä 4 x 1,5 V alkaliparistoa (tyyppi AA) / ladattavat paristot
Paristojen käyttöikä 3 laserviivatasoa2 laserviivatasoa1 laserviivataso	n. 6 hn. 10 hn. 25 h
Käyttöympäristö	0 ... 50°C, 80% RH, ei kondensoituva,korkeus merenpinnasta maks. 4000 m
Varastointiolosuhteet	-10°C ... 70°C, 80% RH, ei kondensoituva
Paino	650 g (sis. paristot)
Mitat (L x K x S)	85 x 125 x 130 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AFM

!
