SuperPlaneLaser 3D Plus - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	3D-Linienlaser
Marke	Laserliner
Modell	SuperPlaneLaser 3D Plus
Abmessungen (L x B x H)	85 x 125 x 130 mm
Gewicht (mit Batterien)	650 g
Stromversorgung	4 AA-Alkalibatterien 1,5 V
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Wellenlänge	650 nm
Genauigkeit	± 0,35 mm/m
Selbstnivellierbereich	± 3°
Arbeitsbereich (ohne Empfänger)	15 m
Arbeitsbereich (mit Handempfänger)	40 m
Betriebsdauer (3 Laserlinien)	Ca. 6 h
Betriebsdauer (2 Laserlinien)	Ca. 10 h
Betriebsdauer (1 Laserlinie)	Ca. 25 h
Arbeitsbedingungen	0 bis 50 °C, 80 % RF, max. 4000 m Höhe
Lagerbedingungen	-10 bis 70 °C, 80 % RF
Hauptfunktionen	Automatische Nivellierung, Neigungsmodus, Handempfänger (RX-READY), Transportsicherung
Sicherheit	Laserklasse 2: Nicht in den Strahl blicken, weder direkt noch reflektiert
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden; Batterien vor längerer Lagerung entfernen
Reparierbarkeit	Für Einstellungen oder Reparaturen wenden Sie sich an den Kundendienst von UMAREX-LASERLINER
Stativgewinde	1/4" (unten)

Häufig gestellte Fragen - SuperPlaneLaser 3D Plus Laserliner

Wie schalte ich das Gerät ein?

Entriegeln Sie die Transportsicherung (Schiebeschalter) in Position ON. Die horizontale Laserlinie erscheint. Verwenden Sie die Auswahltaste, um die gewünschten Laserlinien zu aktivieren.

Was tun, wenn die Laserlinien blinken?

Das Blinken zeigt an, dass sich das Gerät außerhalb des Selbstnivellierbereichs von ±3° befindet. Positionieren Sie das Instrument so, dass es innerhalb dieses Bereichs liegt. Wenn alle Linien 3 Sekunden blinken und dann erlöschen, sind die Batterien schwach (Low Bat.); tauschen Sie sie aus.

Wie verwende ich den Neigungsmodus?

Entriegeln Sie die Transportsicherung nicht. Stellen Sie den Schalter auf OFF und drücken Sie dann lange (3 Sekunden) auf die Auswahltaste. Die Laserlinien blinken, um anzuzeigen, dass die automatische Nivellierung deaktiviert ist. Sie können das Gerät dann nach Bedarf neigen.

Wie verwende ich den Laserempfänger?

Drücken Sie lange auf die Auswahltaste, um den Handempfängermodus zu aktivieren. Die Linien werden dunkler und pulsieren mit hoher Frequenz. Verwenden Sie einen kompatiblen Laserempfänger (optional), um die Linien über große Entfernungen oder bei hellem Licht zu erkennen.

Wie überprüfe ich die Kalibrierung des Geräts?

Stellen Sie das Gerät in der Mitte zwischen zwei mindestens 5 m entfernten Wänden auf. Markieren Sie einen Punkt A1, drehen Sie das Gerät um 180° und markieren Sie A2. Stellen Sie das Gerät nahe der Wand in Höhe von A1 auf, drehen Sie es um 180° und markieren Sie A3. Wenn die Abweichung zwischen A2 und A3 0,35 mm/m überschreitet, ist eine Justierung erforderlich.

Was tun, wenn sich das Gerät nicht nivelliert?

Überprüfen Sie, ob die Transportsicherung entriegelt ist (Schalter in Position ON). Wenn die Linien blinken, ist das Gerät um mehr als 3° geneigt. Stellen Sie es auf eine ebenere Fläche oder verwenden Sie ein Stativ.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach an der Unterseite des Geräts. Legen Sie 4 Alkalibatterien vom Typ AA 1,5 V unter Beachtung der Polarität ein. Schließen Sie das Fach wieder.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Laserstrahl oder in Reflexionen. Verwenden Sie keine optischen Instrumente zur Betrachtung des Strahls. Richten Sie den Laser nicht auf Personen oder Tiere. Decken Sie reflektierende Oberflächen in der Nähe ab.

Wo finde ich das vollständige Benutzerhandbuch?

Das Benutzerhandbuch ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können es herunterladen oder eine Übersetzung in Ihre Sprache anfordern.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch, um die Oberflächen zu reinigen. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterien vor längerer Lagerung und bewahren Sie das Gerät an einem trockenen, sauberen Ort auf.

BEDIENUNGSANLEITUNG SuperPlaneLaser 3D Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen 360°-Laserkreisen und Neigungsfunktion zum Ausrichten von Fliesen, Ständerwerk, Fenster, Türen etc.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
- Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40...1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Laserdioden der höchsten Leistungsklasse erzeugen extrem helle Laserlinien. Diese bleiben auch auf weit entfernten bzw. dunklen Oberflächen und bei hellem Umgebungslicht sichtbar.

Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

1H360° 2V360° S

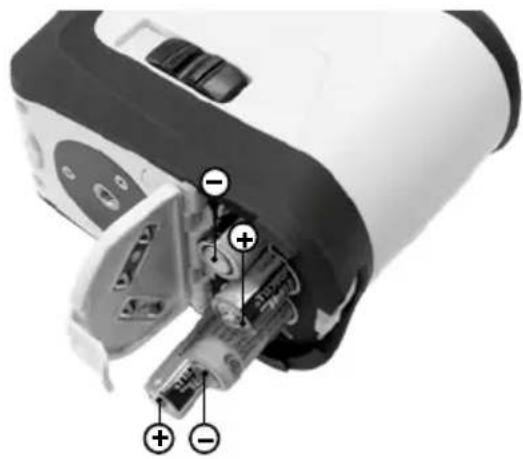

Einlegen der Batterien

Batteriefach (3) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

1 Laseraustrittsfenster
2 Schiebeschalter a AN b AUS / Neigungsmodus / Transportsicherung
3 Batteriefach (Unterseite)
4 1/4"-Stativgewinde (Unterseite)
5 Wahltaste Laserlinien / Neigungsmodus ein / Handempfängermodus ein / aus

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf "OFF" stellen!

Low Bat.-Anzeige: Bei geringer Batterieladung blinken alle Laserlinien für 3 Sekunden und gehen dann aus.

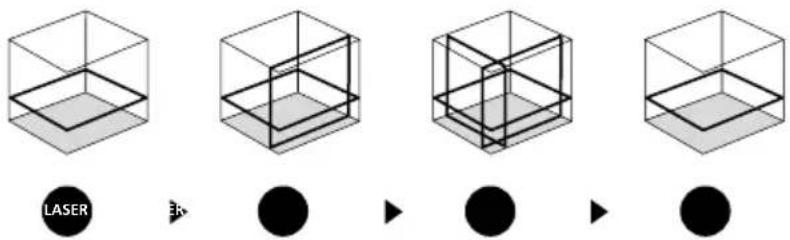

2Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) auf "ON" stellen. Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

! Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

B Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 5 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

4 Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) auf "OFF" stellen und den Neigungsmodus durch langes Drücken (3 Sekunden) der Taste 5 einschalten. Die Laser mit der Wahltaste (5) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

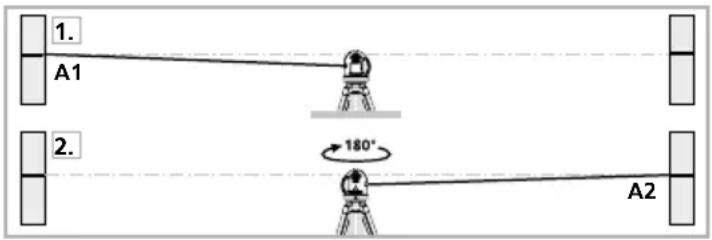

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen:

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1,75 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 21W25)
Selbstnivellierbereich ± 3^
Genauigkeit ± 0,35 mm / m
Arbeitsbereich (von Raumhelligkeit abhängig) 15 m
Arbeitsbereich mit Handempfänger	(von technisch bedingtem Helligkeitsunterschied abhängig) 40 m
Laserwellenlänge 650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5 V Alkalibatterien (Typ AA) / Akkus
Betriebsdauer mit 3 Laserebenenmit 2 Laserebenenmit 1 Laserebene	ca. 6 Std.ca. 10 Std.ca. 25 Std.
Arbeitsbedingungen	0 ... 50°C, 80% rH, nicht kondensierend,Arbeitshöhe max. 4000 m
Lagerbedingungen -10 ... 70°C, 80% rH, nicht kondensierend
Gewicht 650 g (inkl. Batterien)
Abmessung (B x H x T) 85 x 125 x 130 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AFM

!
