GD 320 - Perceuse FESTOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GD 320 FESTOOL au format PDF.
| Type de produit | Châssis de guidage pour perceuse |
| Marque | Festool |
| Modèle | GD 320 |
| Longueur maxi du foret | 320 mm |
| Profondeur maxi de perçage | 240 mm |
| Diamètre maxi de perçage sans plateau | 45 mm |
| Diamètre de perçage avec plateau de guidage | 8 à 26 mm |
| Poids | 2,8 kg |
| Hauteur | 532 mm |
| Dimensions de la base | 185 x 172 mm |
| Taquet parallèle réglable | 8 - 190 mm |
| Diamètre du manchon de serrage | 57/43 mm (avec réduction) |
| Inclinaison | Non inclinable (perçage à 90°) |
| Utilisation recommandée | Perçage de précision perpendiculaire |
| Sécurité | Utiliser deux mains, lire les consignes, débrancher avant entretien |
| Entretien | Nettoyer les tiges de guidage, graisser légèrement |
| Pièces de rechange | Utiliser des pièces Festool d'origine |
| Accessoires optionnels | Plateau de guidage pour forets impairs, dispositifs de serrage, rallonges |
| Réparabilité | Réparation par le fabricant ou atelier agréé |
| Type de perceuse compatible | Perceuses électriques avec manchon 43 ou 57 mm, couple maxi 75 Nm |
FOIRE AUX QUESTIONS - GD 320 FESTOOL
Questions des utilisateurs sur GD 320 FESTOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice GD 320 - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GD 320 de la marque FESTOOL.
MODE D'EMPLOI GD 320 FESTOOL

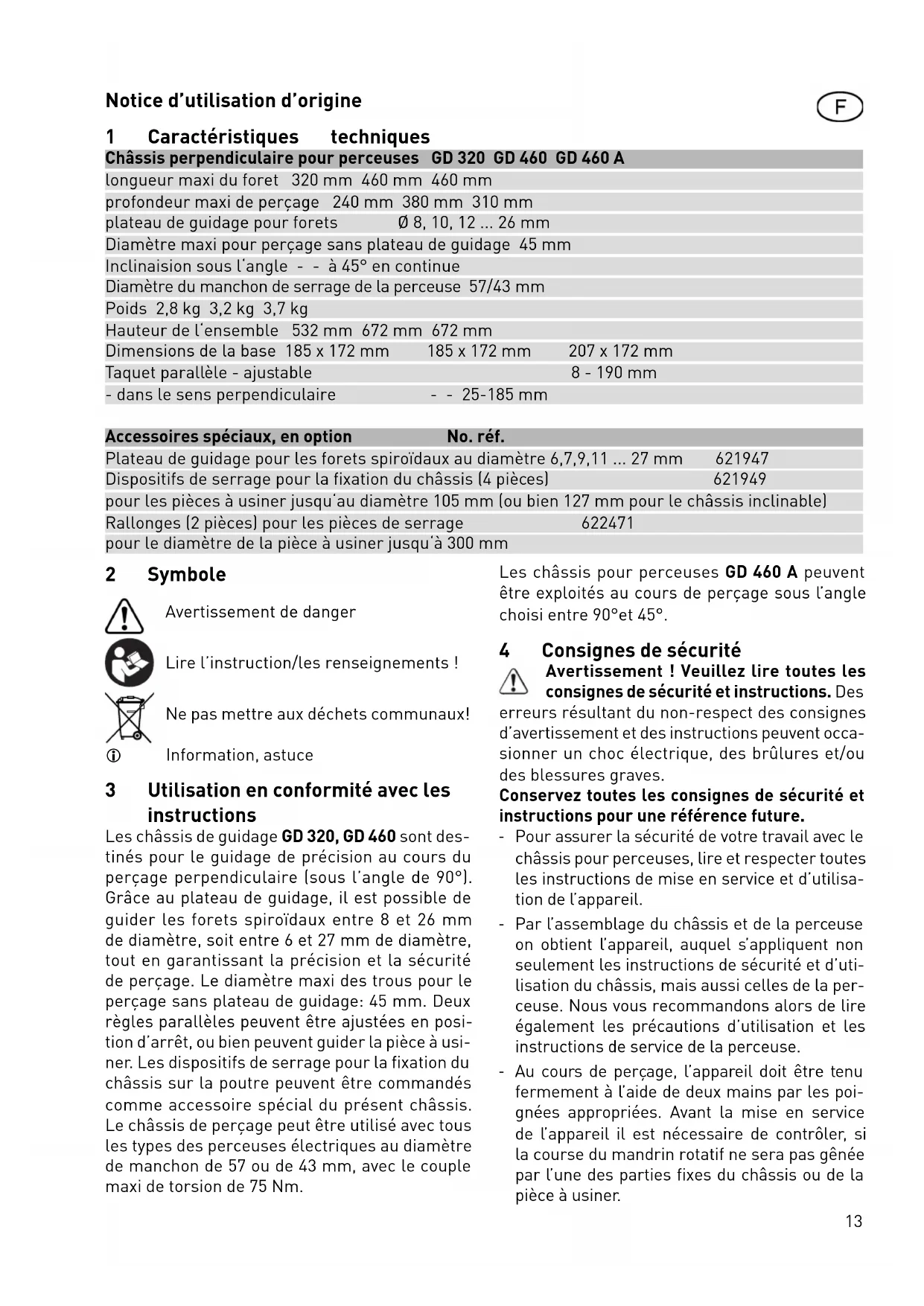

1 Caractéristiques techniques
Châssis perpendiculaire pour perceuses GD 320 GD 460 GD 460 A
| longueur maxi du foret 320 mm 460 mm 460 mm |
| profondeur maxi de perçage 240 mm 380 mm 310 mm |
| plateau de guidage pour forets ∅ 8, 10, 12 ... 26 mm |
| Diamètre maxi pour perçage sans plateau de guidage 45 mm |
| Inclinaision sous l'angle - - à 45° en continue |
| Diamètre du manchon de serrage de la perceuse 57/43 mm |
| Poids 2,8 kg 3,2 kg 3,7 kg |
| Hauteur de l'ensemble 532 mm 672 mm 672 mm |
| Dimensions de la base 185 x 172 mm 185 x 172 mm 207 x 172 mm |
| Taquet parallèle - ajustable 8 - 190 mm |
| - dans le sens perpendiculaire - - 25-185 mm |
| Accessoires spéciaux, en option | No. réf. | |
| Plateau de guidage pour les forets spiroïdaux au diamètre 6,7,9,11 ... 27 mm | 621947 | |
| Dispositifs de serrage pour la fixation du châssis (4 pièces) | 621949 | |
| pour les pièces à usiner jusqu'au diamètre 105 mm (ou bien 127 mm pour le châssis inclinable) | ||
| Rallonges (2 pièces) pour les pièces de serrage | 622471 | |
| pour le diamètre de la pièce à usiner jusqu'à 300 mm | ||
2 Symbole
Avertissement de danger
Lire l'instruction/les renseignements !
Ne pas mettre aux déchets communaux!
Information, astuce
3 Utilisation en conformité avec les instructions
Les châssis de guidage GD 320, GD 460 sont destinés pour le guidage de précision au cours du perçage perpendiculaire (sous l'angle de 90°). Grâce au plateau de guidage, il est possible de guider les forets spiroïdaux entre 8 et 26 mm de diamètre, soit entre 6 et 27 mm de diamètre, tout en garantissant la précision et la sécurité de perçage. Le diamètre maxi des trous pour le perçage sans plateau de guidage : 45 mm. Deux règles parallèles peuvent être ajustées en position d'arrêt, ou bien peuvent guider la pièce à usiner. Les dispositifs de serrage pour la fixation du châssis sur la poutre peuvent être commandés comme accessoire spécial du présent châssis. Le châssis de perçage peut être utilisé avec tous les types des perceuses électriques au diamètre de manchon de 57 ou de 43 mm, avec le couple maxi de torsion de 75 Nm.
Les châssis pour perceuses GD 460 A peuvent être exploités au cours du perçage sous l'angle choisi entre 90° et 45°.
4 Consignes de sécurité
Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Des erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.
Conservez toutes les consignes de sécurité et instructions pour une référence future.
- Pour assurer la sécurité de votre travail avec le châssis pour perceuses, lire et respecter toutes les instructions de mise en service et d'utilisation de l'appareil.
- Par l'assemblage du châssis et de la perceuse on obtient l'appareil, auquel s'appliquent non seulement les instructions de sécurité et d'utilisation du châssis, mais aussi celles de la perceuse. Nous vous recommandons alors de lire également les précautions d'utilisation et les instructions de service de la perceuse.
- Au cours du perçage, l'appareil doit être tenu fermement à l'aide de deux mains par les poignées appropriées. Avant la mise en service de l'appareil, il est nécessaire de contrôler, si la course du mandrin rotatif ne sera pas gênée par l'une des parties fixes du châssis ou de la pièce à usiner.
- Avant de commencer les travaux, il est nécessaire de contrôler et s'assurer que tous les éléments destinés au serrage et à la limitation de la course soient bien serrés à fond.
- Les copeaux et autres éléments de ce genre ne doivent pas être évacués manuellement de la zone de travail au cours du perçage.
- La rallonge avec la poignée supplémentaire doit être utilisée avec des perceuses possédant un couple supérieur à 55 Nm.
- La pièce à usiner doit être toujours placée sur une surface rigide et elle doit être fermement serrée pour éviter son glissement ou sa rotation.
- Les châssis pour perceuses inclinables (GD 460 A) doivent être fixés, pour éviter leur mouvement au cours du perçage des trous inclinés. Nous recommandons d'utiliser les dispositifs de serrage (accessoires). Nous recommandons d'adopter une posture ferme et sûre au cours de votre travail sur l'appareil.
- Au cours des travaux préparatifs de montage, installation, changement des forets, entretien et soins de l'appareil, il faut retirer la tige du câble d'alimentation de la perceuse de la prise de courant.
5 Éléments de l'appareil
1 Plateau de base 2 Règle parallèle 3 Plateau de guidage pour forets 4 Tige de guidage 5 Ressorts 6 Tube de butée 7 Butées de profondeur 8 Manchon de guidage 9 Réduction D 57/43 mm 10 Poignée supplémentaire 11 Rallonge de la poignée supplémentaire 12 Dispositifs de serrage 13 Rallonge 14 Vis d'ajustage de la perpendicularité 15 Pattes 16 Écrou de serrage 17 Échelle 18 Aiguille indicatrice 19 Vis de serrage de l'aiguille indicatrice 20 Bride
Tous les accessoires sur le dessin ne sont pas inclus dans la livraison, certains éléments sont optionnels.
Les illustrations indiquées se trouvent au début de la notice d'utilisation.
6.1 Ajustage du plateau de guidage
Choisir le diamètre de l'orifice du plateau de guidage, qui correspond au diamètre du foret. L'ajuster dans l'axe de perçage. (1.1):
▶ Dévisser la molette (3.1) de 5 tours environ, - soulever le plateau de guidage au-dessus de la cheville de fixation, - faire pivoter en position appropriée et le laisser à nouveau descendre sur le plateau de base. ▶ Veiller à ce que le plateau rentre correctement sur la cheville de fixation. ▶ Resserrer la molette (3.1).
6.2 Serrage du foret
▶ Insérer le foret spiroïdal dans le mandrin de la perceuse et serrer à fond.
La longueur du foret spiroïdal ne doit pas dépasser la longueur maximale déterminée du foret.
6.3 Fixation de la perceuse
Pour les perceuses au diamètre de serrage de 43 mm, utiliser l'anneau de réduction.
Emmancher l'anneau de réduction de manière que l'incision soit dirigée vers l'emplacement de serrage k (8.1). ▶ Mettre en place la perceuse dans le manchon de guidage et serrer la vis de serrage (8.1).
6.4 Limitation de la profondeur de perçage
Délimiter la course de travail en ajustant l'anneau de butée supérieur (7.1) et en serrant à fond la vis de serrage. ▶ La butée devrait maintenir la pointe du foret (qui passe par le plateau de guidage) dans la distance de 5 - 10 mm de la surface du plateau de base. Ainsi, on évite l'endommagement du foret et de la pièce à usiner. L'anneau de butée inférieur (7.2) sert à la limitation de la profondeur du perçage. ▶ La profondeur de forage peut être soit mesurée, soit acquise par un perçage expérimental. Serrer l'anneau de butée (7.2) sous le manchon. L'anneau de butée est utile surtout lorsqu'on perce plusieurs trous à la même profondeur.
6.5 Poignée supplémentaire
La poignée supplémentaire (10) peut être fixée sur trois emplacements selon votre choix (voir dessin). En cas d'utilisation des perceuses au couple supérieur à 55 Nm, il faut se servir de la rallonge (11). Si la rallonge de la poignée supplémentaire est utilisée, la fixer toujours sur la partie avant du manchon (voir dessin).
6.6 Perçage avec les règles parallèles
Les deux règles parallèles (2) contribuent à la sécurité du travail. Elles augmentent également la précision et économisent du temps lorsqu'on perce plusieurs trous dans la même distance de l'arrête de la pièce usinée. On peut se servir soit d'une règle parallèle sur un côté seulement, soit de deux règles, sur les deux côtés. La règle parallèle est ajustée soit à l'aide d'un repère sur la pièce à usiner (contrôle visuel du marquage (1.1) sur le plateau de base), soit à l'aide de l'échelle de la règle parallèle. La règle parallèle doit être serrée dans la position choisie à l'aide de la vis de serrage (2.1). Pour la version inclinable, la règle peut être ajustée même en direction perpendiculaire (2.2).
6.7 Ajustage de l'angle d'inclinaison (GD 460 A)
Les châssis pour perceuses inclinables (GD 460 A) permettent d'effectuer le perçage incliné sous l'angle de 90° à 45°. Au cours du perçage vertical, l'aiguille indicatrice (18) doit être sur le zéro de l'échelle (17).
Pour déterminer l'angle d'inclinaison, desserrer les deux écrous de serrage (16). ▶ Ensuite, les tiges de guidage peuvent être inclinées sous l'angle désiré. ▶ Cet angle est indiqué sur l'échelle (17) à graduation précise. ▶ Ajuster l'aiguille indicatrice (18) à la valeur désirée de l'échelle. Enfin, serrer à nouveau les deux écrous de serrage (16).
ATTENTION: Lorsque le châssis de perçage est incliné, il est nécessaire, pour les raisons de sécurité, de fixer le plateau de base sur la pièce à usiner, pour éviter son glissement. Nous vous recommandons de vous servir de dispositifs de serrage (Accessoires).
6.8 Correction de position de la butée d'arrêt (GD 460 A)
Sur les châssis inclinables, la position de la butée de l'axe verticale est ajustée par le fabricant au moyen d'une vis de fixation. [14].
Pour ajuster la position de cette butée, respecter le procédé suivant :
▶ Desserrer le contre-écrou (14.1) et l'écrou de fixation (16). ▶ La patte (15) doit reposer sur la tête de la vis (14). ▶ Changer l'angle à la valeur désirée en tournant la vis dans le sens approprié. ▶ Serrer à nouveau le contre-écrou (14.1) ainsi
que l'écrou de fixation (16).
L'aiguille indicatrice (18) peut être également ajustée : desserrer la vis (19), orienter l'aiguille et la serrer à nouveau lorsque l'aiguille se trouve dans la position désirée.
6.9 Fixation du châssis pour perceuses
Les dispositifs de serrage (12) servent à fixer le châssis sur la pièce à usiner. Ces dispositifs peuvent être fixés sur le plateau de base (1).
Introduire le dispositif de serrage de dessous dans l'orifice (1.4) et visser de dessus l'écrou de serrage (12.1) et le serrer à fond. ▶ Serrer dans la position désirée à l'aide de la vis (12.2).
Les dispositifs de serrage (qui ne font pas partie de la livraison, accessoire) sont utilisés toujours en paires, de chaque côté.
Nous recommandons l'utilisation de quatre dispositifs de serrage. Pour les pièces à usiner à la dimension maxi de 300 mm, les dispositifs de serrage peuvent être fixés sur la rallonge (13).
▶ Introduire les vis (13.1) dans les trous de dessous de plateau de base (1.4). Monter les rallonges de serrage sur les vis (13.1) et les serrer par les écrous (13.2).
Les rallonges de serrage (ne sont pas inclus dans la livraison, accessoire) sont vendus en paire (2)
- pièces). La fixation du châssis sur la poutre doit être réalisée impérativement au moyen de deux
dispositifs de serrage (12) placés sur une rallonge de serrage (pour obtenir la décomposition des forces dans le sens longitudinal de la rallonge de serrage). Ne jamais utiliser les deux rallonges, voir l'image. Les rallonges de serrage sont conçues pour le montage sur les deux types de bases de châssis (perpendiculaire et inclinable) dans le sens longitudinal et perpendiculaire.
7 Perçage
- Avant de commencer le perçage, se rassurer que le foret spiroïdal et la perceuse sont fermement serrés.
- Contrôler également les butées et le plateau de guidage, s'ils reposent bien dans leur position.
- Si nécessaire, serrer les éléments de serrage. Ne jamais travailler avec les forets endommagés ou émoussés.
- Au cours du perçage, maintenir l'appareil fermement par les deux mains : une main serre la poignée supplémentaire du châssis de guidage, l'autre tient la poignée et l'interrupteur de la perceuse.
- Les marques sur le plateau de base (1.2 et 1.3) servent au perçage avec contrôle visuel des repères.
7.1 Plateau de guidage
Le plateau de guidage, qui est livré avec l'appareil, est destiné à l'utilisation avec les forets aux diamètres pairs. Le plateau de guidage pour les forets aux diamètres impairs ne fait pas partie de la livraison, il peut être commandé à part comme accessoire spécial.
Pour changer le plateau de guidage : desserrer la molette (3.1), enlever le plateau de guidage actuellement installé, mettre en place le nouveau plateau de guidage et serrer à nouveau la molette.
7.2 Perçage sans plateau de guidage
En cas de perçage avec le foret au diamètre supérieur à 27 mm, jusqu'au diamètre maxi de 45 mm, le plateau de guidage peut être enlevé selon le procédé susmentionné. Si nécessaire, démonter également les ressorts (5), le tube de butée (6) et les butées de profondeur (7.1 et 7.2). En ce cas, il faut travailler très prudemment. Toutefois, nous recommandons de se servir de l'anneau de butée inférieur (7.2) pour éviter la collision entre les parties tournantes et la pièce à usiner. Il faut prêter une attention spéciale à la prévention de la collision entre les parties tournantes de la perceuse et les parties fixes du châssis.
8 Entretien et soins
Seuls le fabricant et un atelier homologué sont habilités à effectuer toute réparation ou service. Les adresses à proximité sont disponibles sur :
www.festool.com/service
Utilisez uniquement des pièces de rechange Festool d'origine. Référence sur: www. festool. com/service
- Les dispositifs de serrage et les points de fixation sur le plateau doivent être nettoyés de toute impureté et copeaux.
- Maintenir les tiges de guidage propres (nettoyage à l'aide d'un chiffon), et glissantes : graisser les tiges par la graisse ou par l'huile de machines. Maintenir propres les surfaces d'assise du plateau de base pour assurer la précision des angles et des trous.
Note importante:
- Les ressorts du châssis pour perceuses sont assez distants des tiges de guidage. Ceci n'est pas un défaut de qualité. Au contraire, ce diamètre des ressorts offre les meilleures propriétés d'usage des ressorts. Ces ressorts présentent moins de résistance au cours de perçage.
9 Environnement
Ne jetez pas l'appareil avec les ordures ménagères ! Éliminez l'appareil, les accessoires et les emballages de façon compatible avec l'environnement. Respectez les prescriptions nationales en vigueur.
Informations à propos de REACH :
www.festool.com/reach
