Typ produktu	Prowadnica wiertarska
Marka	Festool
Model	GD 320
Maks. długość wiertła	320 mm
Maks. głębokość wiercenia	240 mm
Maks. średnica wiercenia bez płyty	45 mm
Średnica wiercenia z płytą prowadzącą	8 do 26 mm
Waga	2,8 kg
Wysokość	532 mm
Wymiary podstawy	185 x 172 mm
Regulowany ogranicznik równoległy	8 - 190 mm
Średnica tulei zaciskowej	57/43 mm (z redukcją)
Nachylenie	Niepochylne (wiercenie pod kątem 90°)
Zalecane zastosowanie	Precyzyjne wiercenie prostopadłe
Bezpieczeństwo	Używać obu rąk, przeczytać instrukcje, odłączyć przed konserwacją
Konserwacja	Czyścić prowadnice, lekko nasmarować
Części zamienne	Używać oryginalnych części Festool
Akcesoria opcjonalne	Płyta prowadząca do wierteł o nieparzystych średnicach, uchwyty zaciskowe, przedłużki
Możliwość naprawy	Naprawa przez producenta lub autoryzowany warsztat
Typ kompatybilnej wiertarki	Wiertarki elektryczne z tuleją 43 lub 57 mm, maks. moment obrotowy 75 Nm

Często zadawane pytania - GD 320 FESTOOL

Jak wyregulować płytę prowadzącą?

Odkręcić pokrętło (3.1) o około 5 obrotów, podnieść płytę, obrócić ją na otwór odpowiadający średnicy wiertła, a następnie opuścić na kołek mocujący. Dokręcić pokrętło. Upewnić się, że płyta jest dobrze osadzona.

Jak zamocować wiertarkę na prowadnicy?

Jeśli wiertarka ma średnicę tulei 43 mm, użyć dostarczonego pierścienia redukcyjnego. Nałożyć pierścień z nacięciem w stronę śruby zaciskowej. Umieścić wiertarkę w tulei prowadzącej i mocno dokręcić śrubę zaciskową (8.1).

Jak ograniczyć głębokość wiercenia?

Użyć dwóch pierścieni oporowych (7.1 i 7.2). Górny pierścień (7.1) zapobiega zbytniemu wysunięciu wiertła (pozostawić 5-10 mm między końcówką a płytą). Dolny pierścień (7.2) ogranicza głębokość wiercenia. Wyregulować je i dokręcić śruby zaciskowe.

Jak używać ogranicznika równoległego?

Ogranicznik równoległy (2) umożliwia prowadzenie obrabianego elementu w celu precyzyjnego wiercenia. Można go wyregulować za pomocą oznaczenia na elemencie lub skali. Dokręcić śrubę zaciskową (2.1), aby go zamocować. W modelu GD 460 A ogranicznik można również regulować prostopadle.

Jak nachylić prowadnicę (dla GD 460 A)?

Poluzować dwie nakrętki zaciskowe (16). Nachylić prowadnice pod żądanym kątem (między 90° a 45°). Kąt jest wskazany na skali (17). Wyregulować wskazówkę (18) i dokręcić nakrętki. Dla bezpieczeństwa przymocować płytę podstawy za pomocą uchwytów zaciskowych.

Jak konserwować prowadnicę?

Regularnie czyścić prowadnice szmatką i lekko nasmarować smarem lub olejem maszynowym. Utrzymywać w czystości powierzchnie oporowe płyty podstawy. Uchwyty zaciskowe i punkty mocowania muszą być wolne od wiórów. Używać wyłącznie oryginalnych części zamiennych Festool.

Jakie są podstawowe zasady bezpieczeństwa?

Przed użyciem przeczytać wszystkie instrukcje bezpieczeństwa. Trzymać urządzenie mocno obiema rękami. Sprawdzić, czy ruch uchwytu nie jest zakłócony. Dokręcić wszystkie elementy przed wierceniem. Nie usuwać wiórów ręcznie. Odłączyć wiertarkę przed regulacją lub konserwacją.

Czy mogę wiercić bez płyty prowadzącej?

Tak, w przypadku wierteł o średnicy powyżej 27 mm (do maks. 45 mm) płytę prowadzącą można zdjąć. Należy wtedy pracować ostrożnie i używać dolnego pierścienia oporowego, aby uniknąć kolizji między obracającymi się częściami a elementem.

Jakie akcesoria są dostępne?

Akcesoria opcjonalne: płyta prowadząca do wierteł o nieparzystych średnicach (nr kat. 621947), uchwyty zaciskowe (nr kat. 621949) do mocowania prowadnicy oraz przedłużki zaciskowe (nr kat. 622471) do elementów o długości do 300 mm. Akcesoria te nie są dołączone do standardowej dostawy.

Gdzie znaleźć części zamienne?

Używaj wyłącznie oryginalnych części zamiennych Festool. Numery katalogowe są dostępne na stronie www.festool.com/service. Naprawy powinny być wykonywane przez producenta lub autoryzowany warsztat.

INSTRUKCJA OBSŁUGI GD 320 FESTOOL

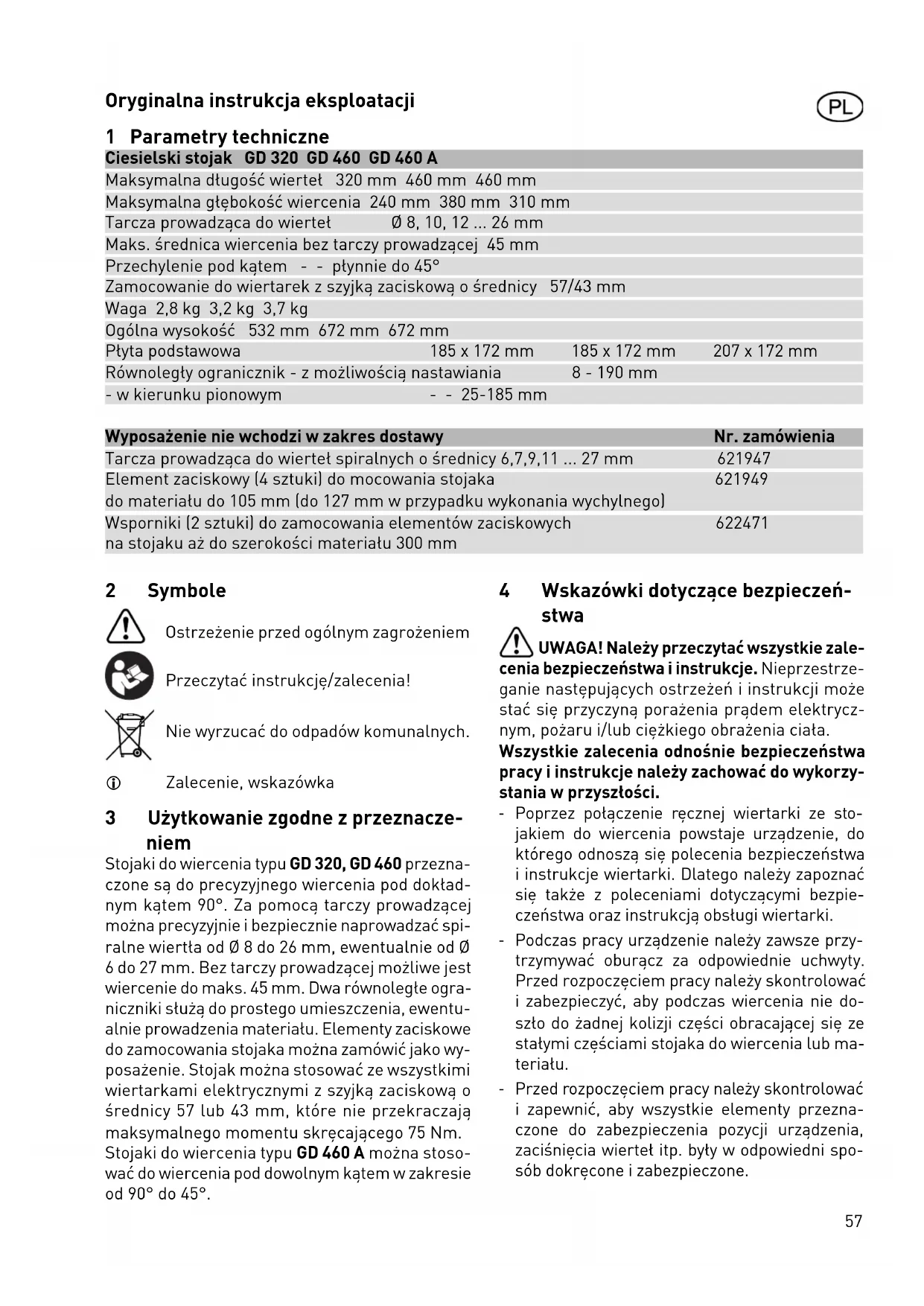

1 Parametry techniczne

Ciesielski stojak GD 320 GD 460 GD 460 A

Maksymalna długość wiertet	320 mm	460 mm	460 mm
Maksymalna głębokość wiercenia	240 mm	380 mm	310 mm
Tarcza prowadząca do wiertet	8, 10, 12 ... 26 mm
Maks. średnica wiercenia bez tarczy prowadzącej	45 mm
Przechylenie pod kątem	- - płynnie do 45°
Zamocowanie do wiertarek z szyjką zaciskową o średnicy	57/43 mm
Waga 2,8 kg	3,2 kg	3,7 kg
Ogólna wysokość	532 mm	672 mm	672 mm
Płyta podstawowa	185 x 172 mm		185 x 172 mm
Równoległy ogranicznik - z możliwością nastawiania			8 - 190 mm
- w kierunku pionowym	- - 25-185 mm

Wyposażenie nie wchodzi w zakres dostawy	Nr. zamówienia
Tarcza prowadząca do wiertet spiralnych o średnicy 6,7,9,11 ... 27 mm	621947
Element zaciskowy (4 sztuki) do mocowania stojaka	621949
do materiału do 105 mm (do 127 mm w przypadku wykonania wychylnego)
Wsporniki (2 sztuki) do zamocowania elementów zaciskowych na stojaku aż do szerokości materiału 300 mm	622471

2 Symbole

① Zalecenie, wskazówka

3 Użytkowanie zgodne z przeznacze- niem

Stojaki do wiercenia typu GD 320, GD 460 przeznaczone są do precyzyjnego wiercenia pod dokładnie nym kątem 90°. Za pomocą tarczy prowadzącej można precyzyjnie i bezpiecznie naprawadzać spiralne wiertła od ∅ 8 do 26 mm, ewentualnie od ∅ 6 do 27 mm. Bez tarczy prowadzącej możliwe jest wiercenie do maks. 45 mm. Dwa równoległe ograniczniki stłużą do prostego umieszczenia, ewentualnie prowadzenia materiału. Elementy zaciskowe do zamocowania stojaka można zamówić jako wyposażenie. Stojak można stosować ze wszystkimi wiertarkami elektrycznymi z szyjką zaciskową o średnicy 57 lub 43 mm, które nie przekraczają maksymalnego momentu skręcającego 75 Nm. Stojaki do wiercenia typu GD 460 A można stosować do wiercenia pod dowolnym kątem w zakresie od 90° do 45°.

4 Wskazówki dotyczące bezpieczeństwa

! UWAGA! Należy przeczytać wszystkie zalecenia bezpieczeństwa i instrukcje. Nieprzestrze-ganie następujących ostrzeżeń i instrukcji może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkiego obrażenia ciała.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

• Poprzez potączenie ręcznej wiertarki ze stojakiem do wiercenia powstaje urządzenie, do którego odnoszą się polecenia bezpieczeństwa i instrukcje wiertarki. Dlatego należy zapoznać się także z poleceniami dotyczącymi bezpieczeństwa oraz instrukcją obsługi wiertarki.
• Podczas pracy urządzenie należy zawsze przytrzymywać oburącz za odpowiednie uchwyty. Przed rozpoczęciem pracy należy skontrolować i zabezpieczyć, aby podczas wiercenia nie doszło do żadnej kolizji części obracającej się ze stałymi częściami stojaka do wiercenia lub materiału.

• Przed rozpoczęciem pracy należy skontrolować i zapewnić, aby wszystkie elementy przeznaczone do zabezpieczenia pozycji urządzenia, zaciśnięcia wiertet itp. były w odpowiedni sposób dokręcone i zabezpieczone.

• Wiórów, skrawków i podobnych elementów powstałych podczas wiercenia nie należy usuwać ręką podczas, gdy urządzenie jest w ruchu.

• W przypadku wiertarek z momentem skręcającym powyżej 55 Nm do dodatkowego uchwytu należy zawsze stosować element przedłużający.
• Materiał należy zawsze podktadać trwałą pod- ktadką i zabezpieczać przed przekręceniem lub żeślizgnięciem.
• Przechylane stojaki do wiercenia (GD 460 A) należy podczas wiercenia otworów pod kątem zabezpieczyć przed przesunięciem. Do tego celu zalecamy stosować zaciski (wyposażenie).
• Podczas pracy należy przyjąć odpowiednią postawę.
• Podczas wszystkich czynności, które stuża do przygotowania, montażu, przebudowy, nastawiania, wymiany wiertet lub też konserwacji i naprawy maszyny, wtyczkę wiertarki należy odłączyć od gniazda sieciowego.

5 Elementy urządzenia

1 Płyta podstawowa
2 Równoległa prowadnica
3 Tarcza prowadząca do wiertet
4 Pręty prowadzące
5 Sprężyny
6 Rurka ograniczająca
7 Ograniczniki głębokościowe
8 Obejma prowadząca
9 Element redukcyjny D 57/43 mm
10 Uchwyt dodatkowy
11 Końcówka (nasadka) dodatkowego uchwytu
12 Elementy zaciskowe
13 Wsporniki
14 Śruba do nastawiania pozycji pionowej
15 Nóżki
16 Nakrętka zaciskowa
17 Podziatka
18 Wskaźnik
19 Śruba mocująca wskaźnika
20 Kabtak

Pokazane albo opisane wyposażenie nie należy w całości do zakresu dostawy.

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6 Uruchomienie i zastosowanie urządzenia

6.1 Nastawienie tarczy prowadzącej

Zgodnie z wymaganą średnicą wiertła należy wybrać odpowiedni otwór w tarczy prowadzącej i umieścić w osi wiertła (1.1):

przycisk obrotowy (3.1) należy obrócić o 5 obrotów w lewo, podnieść tarczę prowadzącą nad kołek ustalający, obrócić w wymaganą pozycję i ponownie opuścić na płytę podstawową.
▶ Należy zwracać uwagę, aby tarcza zaszła na kołek ustalający. Przycisk obrotowy (3.1) po- nownie dokręcić.

6.2 Zamocowanie wiertła

▶ Wiertło spiralne należy zamocować w uchwycie zaciskowym wiertarki i dokręcić.
① Możliwe jest stosowanie wyłącznie wiertet spiralnych o długości nie przekraczającej podanej maksymalnej długości wiertła.

6.3 Zamocowanie wiertarki

W przypadku wiertarek z szyjką zaciskową 43 mm należy stosować pierścień redukcyjny.

▶ Pierścień redukcyjny należy umieścić w taki sposób, aby wcięcie wskazywało na miejsce zamocowania (8.1).
Wiertarkę umieścić w obejmie i dokręcić śrubę mocującą (8.1).

6.4 Nastawienie głębokości wiercenia

▶ Górną granicę ogranicznika nastawiamy za pomocą pierścienia ograniczającego (7.1) i dokrę-camy za pomocą śruby mocującej.
▶ Pozycję górnego ogranicznika można wybrać tak, aby wiertło było prowadzone przez tarczę prowadzącą a ostrze wiertła znajdowato się w odległości około 5 - 10 mm nad powierzchnią płyty podstawowej.

W ten sposób uniemożliwimy uszkodzenie wiertła i materiału. Dolny pierścień ograniczający (7.2) stuży do ograniczania głębokości wiercenia.

Wymaganą głębokość wiercenia stwierdzimy za pomocą pomiarów lub próbnego wiercenia a następnie dokręcimy pierścień ograniczający (7.2) pod obejmą.

Pierścień ograniczający ma znaczenie przede wszystkim wtedy, gdy wiercimy wiele otworów o takiej samej głębokości.

6.5 Dodatkowy uchwyt

Dodatkowy uchwyt (10) może być w zależności od potrzeby zamontowany w trzech pozycjach (patrz rysunek). W przypadku wiertarek, których moment skręcający przekracza 55 Nm stosowa-

ny jest element przedłużający (11). Dodatkowy uchwyt z elementem przedłużającym należy zawsze stosować z przedniej strony (patrz rysunek) obejmy.

6.6 Wiercenie za pomocą równoległej prowadnicy

Obie równoległe prowadnice (2) zwiększają bezpieczeństwo podczas pracy. Jednocześnie zwiększa się dokładność i oszczędza czas w przypadku, gdy konieczne jest wiercenie wielu otworów w takiej samej odległości od krawędzi materiału. Według wyboru można zastosować jedną równoległa prowadnicę z jednej strony lub obie równoległe prowadnice z obu stron. Równoległą prowadnicę nastawiamy według kreski na materiale (kontrola wzrokowa według oznakowania (1.1) na płycie podstawowej) lub też według skali na równoległej prowadnicy.

▶ Prowadnica równoległa zostaje dokręcona w wymaganej pozycji za pomocą śruby mocującej (2.1).
① W przypadku wykonania urządzenia z możliwością przechylania istnieje możliwość nastawienia linijki także w kierunku prostopadłym (2.2).

6.7 Nastawienie kata nachylenia (GD 460 A)

Nachylane stojaki do wiercenia (GD 460 A) umożliwiają skośne wiercenie pod kątem w granicach od 90° do 45°. W przypadku wiercenia pionowego wskaźnik (18) wskazuje wartość zerową na skali (17).

▶ Przed ewentualnym nastawianiem kąta nachylenia należy zluzować obie nakrętki mocujące (16).
▶ Następnie pręty prowadzące można nachylić pod wymaganym kątem.
Kąt ten można zabezpieczyć na skali (17) z do-kładną podziałką podaną w stopniach.
▶ Wskaźnik (18) nastawimy na skali na wymaga na wartość a następnie obie nakrętki mocujące (16) ponownie dokręcimy.

UWAGA: Jeżeli stojak wiertarki jest wychylony, płytę podstawową na obrabianym przedmiocie należy dla bezpieczeństwa zabezpieczyć przeciw poślizgowi. Idealnym sposobem zamocowania jest zastosowanie elementów mocujących (wyposażenie).

6.8 Korektura pozycji ogranicznika (GD 460 A)

Pozycja pionowa jest w przechylanych stojakach do wiercenia nastawiona już w zakładzie produkcyjnym za pomocą śruby ograniczającej (14). Jeżeli okaże się konieczne, że nastawioną pozycję należy dodatkowo wyregulować, wykonujemy to w następujący sposób:

▶ zluzujemy nakrętkę zabezpieczającą (14.1) oraz nakrętkę mocującą (16).
▶ Nóżkę (15) należy dobić na głowicę śruby (14).
▶ Poprzez obracanie śruby ograniczającej w wymaganym kierunku zmienimy kąt potrzebnej pozycji.
▶ Ponownie dokręcimy nakrętkę zabezpieczającą (14.1) i mocującą (16).
▶ Wskaźnik (18) można także przestawiać po zluzowaniu śruby (19) i w wymaganej pozycji należy go ponownie mocno dokręcić.

6.9 Zamocowanie stojaka do wiercenia

Do zamocowania stojaka na materiale stuża elementy mocujące (12). Można je zamocować na płycie podstawowej (1).

▶ Element mocujący należy wsunąć od spodu do otworu (1.4) a z góry wkręcić nakrętkę mocującą (12.1) i następnie dokręcić ją.
▶ Za pomocą śruby (12.2) zamocować w wymaganej pozycji.

Elementy mocujące (nie wchodzą w zakres dostawy, można je zamówić jako wyposażenie dodatkowe) stosowane są z obu stron zawsze parami. Zalecamy stosować cztery elementy mocujące. W przypadku materiałów o maksymalnych wymiarach do 300 mm elementy mocujące mogą być zamocowane na wsporniku (13).

▶ Śruby (13.1) należy wsunąć od spodu w otwory w podstawie (1.4).
Wsporniki nasadzić z góry na śruby (13.1) i do- kręcić za pomocą nakrętek (13.2).

Wsporniki (nie wchodzą w zakres dostawy, można je zamówić jako wyposażenie dodatkowe) ofero-wane są w parach (2 szt.). Należy zwracać uwagę na to, aby zamocowanie podstawki na belce zostało wykonane między dwoma zaciskami (12) umieszczonymi na jednym wsporniku (rozłożenie sił w kierunku podłużnym wspornika) a nie na dwóch wspornikach (patrz rysunek). Wsporniki skonstruowane są w taki sposób, że można je zamocować na obu podstawowych typach podstawek (pionowy i przechylany) w kierunku poziomym i pionowym.

7 Wiercenie

• Przed rozpoczęciem wiercenia należy sprawdzić, czy spiralne wiertło i wiertarka są mocno zamocowane.

• Należy skontrolować osadzenie ograniczników oraz tarczy prowadzącej, ewentualnie dokręcić elementy mocujące.

• Nie należy stosować tępych lub uszkodzonych wiertet. Podczas wiercenia należy pracować w taki sposób, aby oburącz przytrzymywać urządzenie: jedną ręką dodatkowy uchwyt stojaka do wiercenia, drugą ręką uchwyt i wyłącznik wiertarki.

• Do wiercenia z kontrolą wzrokową według kre- ski służy znak na płycie podstawowej (1.2 i 1.3)

7.1 Tarcza prowadząca

Do wiertet spiralnych o średnicy parzystej stosowana jest tarcza prowadząca, która wchodzi w zakres dostawy. Do wiertet spiralnych o średnicy nieparzystej stosowana jest tarcza prowadząca z nieparzystymi średnicami, która dostarczana jest jako wyposażenie.

▶ W celu wymiany tarczy prowadzącej należy odkręcić przycisk obrotowy (3.1).
▶ Następnie zamontowaną tarczę prowadzącą można zdjąć i umieścić zamiast niej drugą tar- czę.

7.2 Wiercenie bez tarczy prowadzącej

W przypadku robót wykonywanych za pomocą wiertet o większej średnicy niż 27 mm, do maksymalnej średnicy 45 mm, tarcza prowadząca może być zdemontowana zgodnie z powyższym opisem. W przypadku konieczności może na zdemontować także sprężyny (5), rurkę ograniczającą (6) oraz ograniczniki głębokości (7.1 i 7.2). W tym wypadku należy postępować szczególnie ostroźnie. W każdym wypadku zalecane jest zastosowanie dolnego pierścienia ograniczającego (7.2) jako zabezpieczenia przed niepożądanym zetknięciem obracających się elementów z materiałem. Należy zwracać szczególną uwagę, aby obracające się elementy wiertarki lub zastosowane wiertła nie zetknęły się z elementami stojaka do wiercenia.

8 Obstuga techniczna i konserwacja

Obstuga serwisowa i naprawy wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/Service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod: www.festool.com/Service

• Elementy mocujące oraz miejsca mocowania należy czyścić usuwając pył, zanieczyszczenia i opitki.
• Pręty prowadzące należy czyścić za pomocą szmaty, odpowiednie właściwości ślizgowe należy zapewnić za pomocą smaru lub oleju.
• Powierzchnie przylegające płyty podstawowej należy utrzymywać w czystości zapewniając w ten sposób precyzyjność i dokładność kątów otworów.

Uwaga:

- Dobrane sprężyny stojaka do wiercenia celowo posiadają większy odstęp od prętów prowadzących. Nie jest to spowodowane brakami jakościowymi, przeciwnie, w ten sposób osiągana jest lepsza charakterystyka sprężyn. Sprężyny te zapewniają mniejszy opór podczas wiercenia.

9 Środowisko

Nie wolno wyrzucać narzędzi elektrycznych wraz z odpadami domowymi! Urządzenie, wyposażenie i opakowanie należy przekazać zgodnie z przepisami o ochronie środowiska do odzysku surowców wtórnych. Należy przy tym przestrzegać obowiązujących przepisów państwowych.

Informacje dotyczące rozporządzenia REACH:
