GD 320 - Boremaskine FESTOOL - Gratis brugsanvisning og manual
Find enhedens vejledning gratis GD 320 FESTOOL i PDF-format.
| Produkttype | Borestativ |
| Mærke | Festool |
| Model | GD 320 |
| Maks. borerlængde | 320 mm |
| Maks. boredybde | 240 mm |
| Maks. borediameter uden bord | 45 mm |
| Borediameter med styrebord | 8 til 26 mm |
| Vægt | 2,8 kg |
| Højde | 532 mm |
| Bordmål | 185 x 172 mm |
| Justerbart parallelt anslag | 8 - 190 mm |
| Spændetangens diameter | 57/43 mm (med reduktion) |
| Hældning | Ikke hældbar (boring ved 90°) |
| Anbefalet brug | Præcis vinkelret boring |
| Sikkerhed | Brug to hænder, læs instruktionerne, frakobl før vedligeholdelse |
| Vedligeholdelse | Rengør styrestængerne, smør let |
| Reservedele | Brug originale Festool-dele |
| Ekstra tilbehør | Styrebord til ulige bor, spændeanordninger, forlængere |
| Reparationsmulighed | Reparation af producenten eller autoriseret værksted |
| Kompatibel boremaskine type | Elektriske boremaskiner med spændetang 43 eller 57 mm, max. moment 75 Nm |
Ofte stillede spørgsmål - GD 320 FESTOOL
Brugerspørgsmål om GD 320 FESTOOL
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine i PDF-format gratis! Find din vejledning GD 320 - FESTOOL og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GD 320 af mærket FESTOOL.

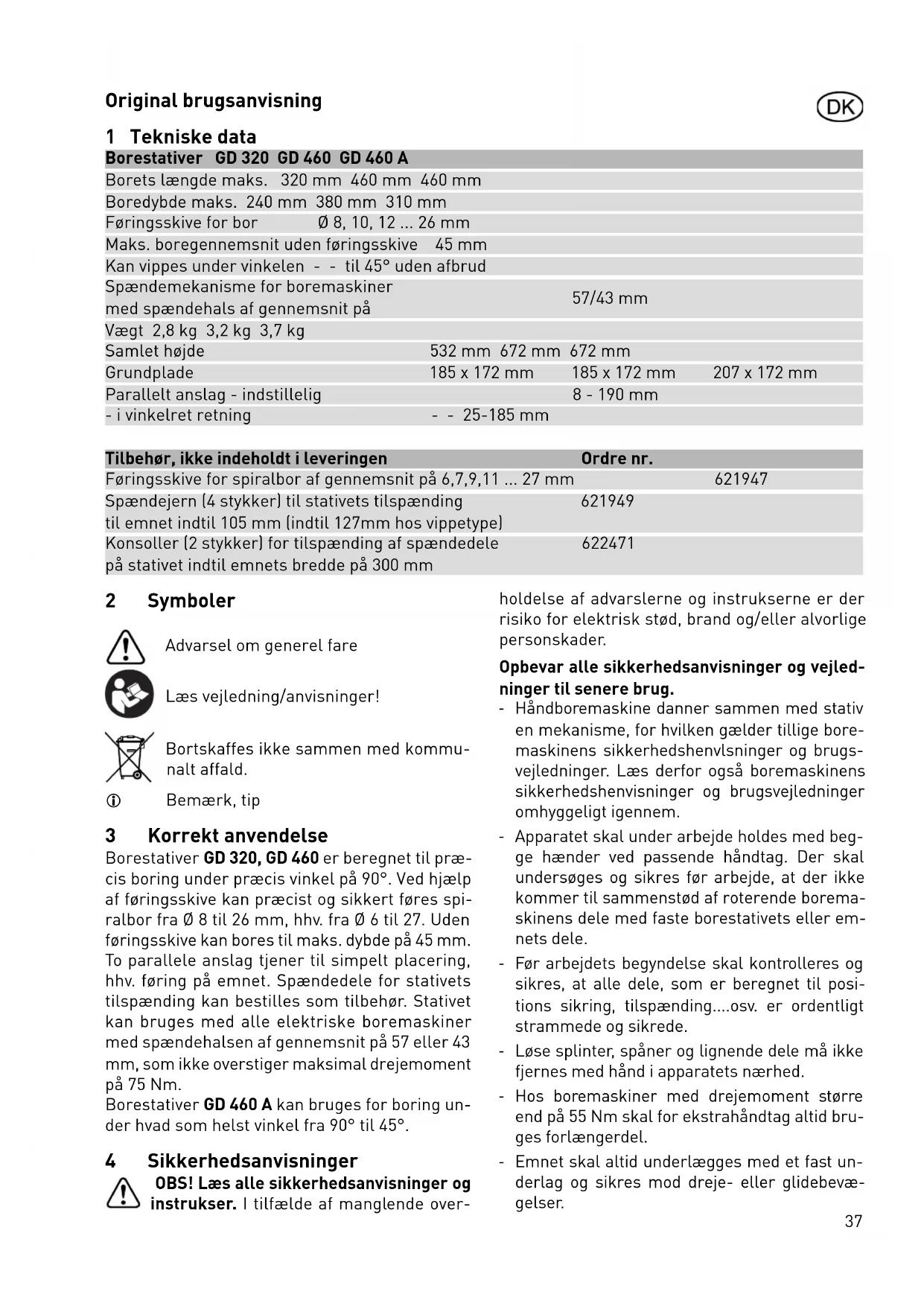

BRUGSANVISNING GD 320 FESTOOL
4 Säkerhetsanvisningar

| Borets længde maks. 320 mm 460 mm 460 mm | |||
| Boredybde maks. 240 mm 380 mm 310 mm | |||
| Føringsskive for bor ∅ 8, 10, 12 ... 26 mm | |||
| Maks. boregennemsnit uden føringsskive 45 mm | |||
| Kan vippes under vinkelen - - til 45° uden afbrud | |||
| Spændemekanisme for boremaskiner med spændehals af gennemsnit på 57/43 mm | |||
| Vægt 2,8 kg 3,2 kg 3,7 kg | |||
| Samlet højde | 532 mm 672 mm | 672 mm | |
| Grundplade | 185 x 172 mm | 185 x 172 mm | 207 x 172 mm |
| Parallelt anslag - indstillelig | 8 - 190 mm | ||
| - i vinkelret retning | - - 25-185 mm | ||
| Tilbehør, ikke indeholdt i leveringen | Ordre nr. | |
| Føringsskive for spiralbor af gennemsnit på 6,7,9,11 ... 27 mm | 621947 | |
| Spændejern (4 stykker) til stativets tilspænding til emnet indtil 105 mm (indtil 127mm hos vippetype) | 621949 | |
| Konsoller (2 stykker) for tilspænding af spændedele på stativet indtil emnets bredde på 300 mm | 622471 |
2 Symboler



i
Læs vejledning/anvisninger!
Bortskaffes ikke sammen med kommunalt affald.
Bemærk, tip
3 Korrekt anvendelse
Borestativer GD 320, GD 460 er beregnet til præcis boring under præcis vinkel på 90°. Ved hjælp af føringsskive kan præcist og sikkert føres spiralbor fra ∅ 8 til 26 mm, hhv. fra ∅ 6 til 27. Uden føringsskive kan bores til maks. dybde på 45 mm. To parallele anslag tjener til simpelt placering, hhv. føring på emnet. Spændedele for stativets tilspænding kan bestilles som tilbehør. Stativet kan bruges med alle elektriske boremaskiner med spændehalsen af gennemsnit på 57 eller 43 mm, som ikke overstiger maksimal drejemoment på 75 Nm.
Borestativer GD 460 A kan bruges for boring under hvad som helst vinkel fra 90° til 45°.
4 Sikkerhedsanvisninger

OBS! Læs alle sikkerhedsanvisninger og instrukser. I tilfælde af manglende over-
holdelse af advarslerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.
- Håndboremaskine danner sammen med stativen mekanisme, for hvilken gælder tillige boremaskinens sikkerhedshenvlsninger og brugsvejledninger. Læs derfor også boremaskinens sikkerhedshenvisninger og brugsvejledninger omhyggeligt igennem.
- Apparatet skal under arbejde holdes med begge hænder ved passende håndtag. Der skal undersøges og sikres før arbejde, at der ikke kommer til sammenstød af roterende boremaskinens dele med faste borestativets eller emnets dele.
- Før arbejdets begyndelse skal kontrolleres og sikres, at alle dele, som er beregnet til positions sikring, tilspænding....osv. er ordentligt strammede og sikrede.
- Løse splinter, spåner og lignende dele må ikke fjernes med hånd i apparatets nærhed.
- Hos boremaskiner med drejemoment større end på 55 Nm skal for ekstrahåndtag altid bruges forlængerdel.
-
Emnet skal altid underlægges med et fast underlag og sikres mod dreje- eller glidebevægelser.
-
Vippeborestativer (GD 460 A) skal ved hullers boring under vinkelen sikres mod forrykkelse. Til dette formål anbefales at anvende spændejern (tilbehør).
- Pas på at De står sikkert og fast under arbejde.
- Ved alle opgaver, som vedrører forberedelse, montage, ombygning, indstilling, udskiftning af bor eller pleje og vedligeholdelse, skal boremaskinens stikprop tages ud fra nettet.
5 Betjeningselementer
1 Grundplade
2 Parallel føringslineal
3 Føringsskive for bor
4 Føringsstænger
5 Fjedre
6 Anslagsrør
7 Dybdeanslag
8 Førlngsmuffe
9 Reduktion D 57/43 mm
10 Ekstrahåndtag
11 Forlængerdel til ekstrahåndtag
12 Spændejem
13 Konsoller
14 Skrue for indstilling af vinkelret position
15 Fødder
16 Spændemøtrikker
17 Skala
18 Viser
19 Viserens stramskrue
20 Bøjle
Tilbehør, som er illustreret og beskrevet i betjenings vejledninger, er ikke altid inteholdt i leveringen.
De angivne illustrationer fi ndes i tillægget til brugsanvisningen.
6 Igangsættelse og brug
6.1 Indstilling af føringsskive
I henhold til ønsket borets gennemsnit vælges der hul i føringsskive og placeres i borets akse (1.1):
knappen (3.1) drejes ca. 5 omdrejninger til venstre, føringsskiven hæves over arretationsstift, drejes til den ønskede stilling og sænkes tilbage på grundplade.
▶ Pas på, at skiven kommer præcist på arretationssit. Knappen (3.1) drejes tilbage igen.
6.2 Borets tilspænding
▶ Spiralbor spændes i boremaskinens borepatron og borepatronen strammes fast.
① Der må bruges kun spiralbor, som ikke er længere end borets angivet maksimal længde.
6.3 Boremaskinens tilspænding

Hos boremaskiner med spændehalsen på 43 mm skal bruges reduktionsring.
▶ Reduktionsring placeres på den måde, al: indsnit viser mod spændested (8.1).
▶ Boremaskine sættes i muffen og spændeskrue skrues fast (8.1).
6.4 Indstilling af boredybde
▶ ∅verste anslag indstilles ved hjælp af anslagsring (7.1) og fæstnes ved hjælp af spændeskrue.
Grænse for øverste anslag kan vælges på den måde, at boret føres ved hjælp af føringsskiven og at borets spidse har afstand på 5 -1 0 mm fra grundplade.
Hermed udelukkes borets samt emnets beskadigelse. Nederste anslagsring (7.2) tjener til at afgrænse boredybden.
Den ønskede boredybde fastslås ved hjælp af måling eller ved hjælp af prøvebor, og så strammes anslagsring (7.2) under muffen.
Anslagsring er af største betydning hvis der bores fl ere huller på samme dybde.
6.5 Ekstrahåndtag
Ekstrahåndtag (10) kan efter Deres valg monteres i tre stillinger (jf. tegning). Hos boremaskiner med drejemoment større end på 55 Nm skal anvendes forlængerdel (11). Ekstrahåndtaget med forlængerdelen skal altid bruges på muffens forside (jf- fi gur).
Ved brug af begge parallele føringslinealer (2) forøges sikkerhed under arbejde. Tillige arbejdes mere præcis og spares på tid, hvis der skal bores fl ere huller på samme afstand fra emnets kant. De kan vælge enten en parallel føringslineal på en side eller begge parallele føringslinealer på begge sider. Parallel føringslineal indstilles enten i henhold til streg på emnet (visuel kontrol efter mærkning (1.1) på grundpladen) eller i henhold til skala på parallel føringsslineal.
▶ Parallel føringsslineal fæstnes i ønskede stilling ved hjælp af spændeskrue (2.1).
① Hos vippetype kan føringsslinealen indstilles også i vinkelret retning (2.2).
7.7 Indstilling af hældningsvinkel (GD 460 A)
Vippeborestativer (GD 460 A) muliggør at bore skrå under vinkel fra 90° til 45°. Under lodret boring står skalaens (17) viser (18) på nul.
Før eventuel indstilling af hældningsvinkelen løsnes begge spændemøtrikker (16).
▶ Nu kan føringsstang vippes til den ønskede vinkel, som kan fastslås på skalaen (17) med
præcis graders opdeling.
▶ Viseren (18) indstilles på den ønskede værdi på skalaen og så strammes begge spændemøtrikker (16) igen.

PAS PÅ: Er borestativet vippet, skal grundpladen på emnet med hensyn til sikkerhed sikres mod glidning. Det bedste er hvis der udnyttes spændedele (tilbehør).
6.8 Korektion af anslagsstilling (GD 460 A)
Hos vippeborestativer er vinkelret stilling indstillet fra fabrikken ved hjælp af anslagsskrue (14). Skulle den instillede anslagsstilling senere nyindstilles, går man således frem:
6.9 Borestativets tilspænding
Stativet tilspændes til emnet ved hjælp af spændedele (12). Spændedele kan fæstnes til grundplade (1).
- Spændedelen stikkes nedenfra i hul (1.4) og spændemøtrik (12.1) skrues ovenfra på og strammes fast.
▶ Spændedelen strammes ved hjælp af skruel (12.2) i den ønskede stilling.
Spændedele (ikke indeholdt i leveringen, kan bestilles som tilbehør) bruges altid parvis fra begge sider. Der anbefales at anvende fi re spændedele.
For emner af størrelse på maksimal 300 mm kan spændedele fæstnes til konsol (13).
▶ Skruer (13.1) stikkes nedenfra i grundpladens (1.4) huller.
Konsoller sættes ovenfra på skruer (13.1) og strammes fast med møtrikker (13.2).
Konsoller (ikke indeholdt i leveringen, kan bestilles som tilbehør) leveres parvis (2 stk). Der er nødvendigt at passe på at stativets tilspænding til bjælken foretages mellem to spændejern (12), som er anbragt på en konsol (opdeling af kræfter i konsolens længderetning), ikke mellem to konsoller (Jfr. fi g.)
Konsoller er konstrueret således at de kan tilspændes til begge grundtyper af stativer (vinkelret og vippetype) både i længderetning og i vinkelret retning.
7 Boring
- Overbevis Dem, at spiralbor og boremaskine er godt opspændte, før De begynder med arbejde.
- Hos anslag og føringsskive kontrolleres om de sidder fast og spændedele vil eventuelt strammes.
- Brug ikke stumpe eller beskadigede bor.
- Apparatet skal holdes med begge hænder under arbejde: en hånd holder ved borestativets ekstrahåndtag, den anden hånd holder ved håndtag og boremaskinens afbryder.
- For boring med visuel kontrol efter streg tjener afmærkning på grundplade (1.2 og 1.3).
7.1 Føringsskive
For spiralbor med lige gennemsnitter bruges føringsskive, som er indeholdt i leveringen. For
tspiralbor med ulige gennemsnitter bruges fø-
ringsskive med ulige gennemsnitter, der leveres
)som tilbehør.
▶ Føringsskive udskiftes ved at skrue knappen (3.1) af.
▶ Nu kan den indbyggede føringsskive sættes af og den anden føringsskive kan sættes på.
7.2 Boring uden føringsskive
For boring med bor af gennemsnit større end på 27 mm til maks. 45 mm kan føringsskive demonteres (jf- ovennævnte fremgangsmåde). Der kan efter behov demonteres også fjedre (5), anslagsrør (6) og dybdeanslag (7.1 og 7.2). I dette tilfælde skal foregås yderst forsigtigt. Der anbefales i hvert fald at anvende den nederste anslagsring (7.2) for at undgå sammenstød af roterende dele med emnet. Der er frem for alt nødvendigt at passe på, at boremaskinens roterende dele eller brugte bor ikke kommer i kontakt med borestativets dele.
Kundeservice og reparationer må kun udføres af producenten eller service-værksteder: Nærmeste adresse fi nder De på: www.festool.com/Service Brug kun originale Festoolreservedele! Best.-nr. fi nder De på: www.festool.com/Service

- Spændedeie og spændesteder skal renses for støv, snavs og splinter.
- Føringsstænger rengøres med klud, gode gli-deevner sikres ved at smørre føringsstænger med konsistensfedt eller med maskinolie.
- Grundpladens kontaktfl ader holdes rene, for derved sikres at hullers vinkler bliver præcise.
Pas på :
- Der er med vilje, at borestativets valgte fjedre har større afstand fra føringsstænger. Det er ingen kvalitativ fejl, hermed opnås tværtimod bedre egenskaber af fjedre. Disse fjedre garanterer mindre modstand under boringen.
9 Miljø
El-værktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskine, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler.
Informationer om REACH:
www.festool.com/reach
1 Tekniske data
Tømrerstativ GD 320 GD 460 GD 460 A
| Borenes maks. lengde 320 mm 460 mm 460 mm | ||||
| Borenes maks. dybde 240 mm 380 mm 310 mm | ||||
| Ledeskivetil bor ∅ 8, 10, 12 ... 26 mm | ||||
| Bonngens maks. diameter uten ledeskive 45 mm | ||||
| Vipping under en vinkel på - - do 45° fl ytende | ||||
| Spenning for boremaskiner med spennhals med en diameter på | 57/43 mm | |||
| Vekt 2,8 kg | 3,2 kg | 3,7 kg | ||
| Total høyde | 532 mm 672 mm | 672 mm | ||
| Grunnplate | 185 x 172 mm | 185 x 172 mm | 207 x 172 mm | |
| Parallellamslag - stillbar | 8 - 190 mm | |||
| - i loddertt retning | - - 25-185 mm | |||
| Tilbehør, er ikke bestanddel av leveringen | Best. Nr. |
| Ledeskive til spiralbor med en diameter på 6,7,9,11 ... 27 mm | 621947 |
| Spennstykker (4 stykker) for stativets spenning til materialet til 105 mm (til 127mm ved vippbar utførelse) | 621949 |
| Konsoller (2 stykker) til å feste spennelementer på stativet til materialbredden på 300 mm | 622471 |
2 Symboler

Advarsel mot generell fare

Les anvisning/merknader!

Ikke kommunalt avfall.
① Merknad, tips
3 Bruksområde
- Borestativets valgte fjærer har helt bevisst en større avstand fra ledestanger. Det er ikke et tegn på manglende kvalitet, tvert imot - så oppnås en bedre fjærkarakteristikk. Disse fjærene sikrer mindre motstand under boring.
