Produkttyp	Führungsgestell für Bohrmaschine
Marke	Festool
Modell	GD 320
Maximale Bohrerlänge	320 mm
Maximale Bohrtiefe	240 mm
Maximaler Bohrdurchmesser ohne Tisch	45 mm
Bohrdurchmesser mit Führungstisch	8 bis 26 mm
Gewicht	2,8 kg
Höhe	532 mm
Grundplattenabmessungen	185 x 172 mm
Verstellbarer Parallelanschlag	8 - 190 mm
Spannzangen-Durchmesser	57/43 mm (mit Reduzierung)
Neigung	Nicht neigbar (90°-Bohren)
Empfohlene Verwendung	Präzises senkrechtes Bohren
Sicherheit	Zwei Hände, Anweisungen lesen, vor Wartung Netzstecker ziehen
Wartung	Führungsstangen reinigen, leicht einfetten
Ersatzteile	Original Festool-Ersatzteile verwenden
Optionales Zubehör	Führungstisch für ungerade Bohrer, Spannvorrichtungen, Verlängerungen
Reparierbarkeit	Reparatur durch Hersteller oder autorisierte Werkstatt
Kompatibler Bohrmaschinentyp	Bohrmaschinen mit Spannhals 43 oder 57 mm, max. Drehmoment 75 Nm

Häufig gestellte Fragen - GD 320 FESTOOL

Wie stelle ich den Führungstisch ein?

Das Rändelrad (3.1) etwa 5 Umdrehungen lösen, den Tisch anheben, auf die zum Bohrer passende Öffnung drehen und dann wieder auf den Fixierstift senken. Rändelrad wieder festziehen. Sicherstellen, dass der Tisch richtig sitzt.

Wie befestige ich die Bohrmaschine am Gestell?

Wenn die Bohrmaschine einen Spannhalsdurchmesser von 43 mm hat, den mitgelieferten Reduzierring verwenden. Ring mit dem Einschnitt zur Spannschraube aufstecken. Bohrmaschine in die Führungshülse setzen und die Spannschraube (8.1) fest anziehen.

Wie begrenze ich die Bohrtiefe?

Die beiden Anschlagringe (7.1 und 7.2) verwenden. Der obere Ring (7.1) verhindert, dass der Bohrer zu weit herausragt (5-10 mm zwischen Spitze und Tisch lassen). Der untere Ring (7.2) begrenzt die Bohrtiefe. Einstellen und die Spannschrauben festziehen.

Wie verwende ich den Parallelanschlag?

Der Parallelanschlag (2) führt das Werkstück für präzises Bohren. Er kann mit einer Markierung auf dem Werkstück oder der Skala eingestellt werden. Spannschraube (2.1) zum Fixieren festziehen. Beim Modell GD 460 A kann der Anschlag auch senkrecht eingestellt werden.

Wie neige ich das Gestell (für GD 460 A)?

Die beiden Spannmuttern (16) lösen. Führungsstangen in den gewünschten Winkel (zwischen 90° und 45°) neigen. Der Winkel wird auf der Skala (17) angezeigt. Zeiger (18) einstellen und Muttern wieder festziehen. Aus Sicherheitsgründen die Grundplatte mit Spannvorrichtungen sichern.

Wie pflege ich das Gestell?

Die Führungsstangen regelmäßig mit einem Tuch reinigen und leicht mit Fett oder Maschinenöl einfetten. Die Auflageflächen der Grundplatte sauber halten. Spannvorrichtungen und Befestigungspunkte müssen frei von Spänen sein. Nur originale Festool-Ersatzteile verwenden.

Was sind die wesentlichen Sicherheitshinweise?

Alle Sicherheitshinweise vor Gebrauch lesen. Das Gerät mit beiden Händen festhalten. Prüfen, dass der Bohrfutterweg nicht behindert wird. Alle Elemente vor dem Bohren festziehen. Späne nicht von Hand entfernen. Vor Einstellungen oder Wartung die Bohrmaschine vom Netz trennen.

Kann ich ohne Führungstisch bohren?

Ja, für Bohrer mit einem Durchmesser über 27 mm (bis max. 45 mm) kann der Führungstisch entfernt werden. Dabei vorsichtig arbeiten und den unteren Anschlagring verwenden, um Kollisionen zwischen rotierenden Teilen und Werkstück zu vermeiden.

Welches Zubehör ist erhältlich?

Optionales Zubehör: Führungstisch für Bohrer mit ungeraden Durchmessern (Art.-Nr. 621947), Spannvorrichtungen (Art.-Nr. 621949) zur Befestigung des Gestells und Spannverlängerungen (Art.-Nr. 622471) für Werkstücke bis 300 mm. Dieses Zubehör ist nicht im Standardlieferumfang enthalten.

Wo finde ich Ersatzteile?

Verwenden Sie nur originale Festool-Ersatzteile. Die Referenzen finden Sie auf der Website www.festool.com/service. Reparaturen müssen vom Hersteller oder einer autorisierten Werkstatt durchgeführt werden.

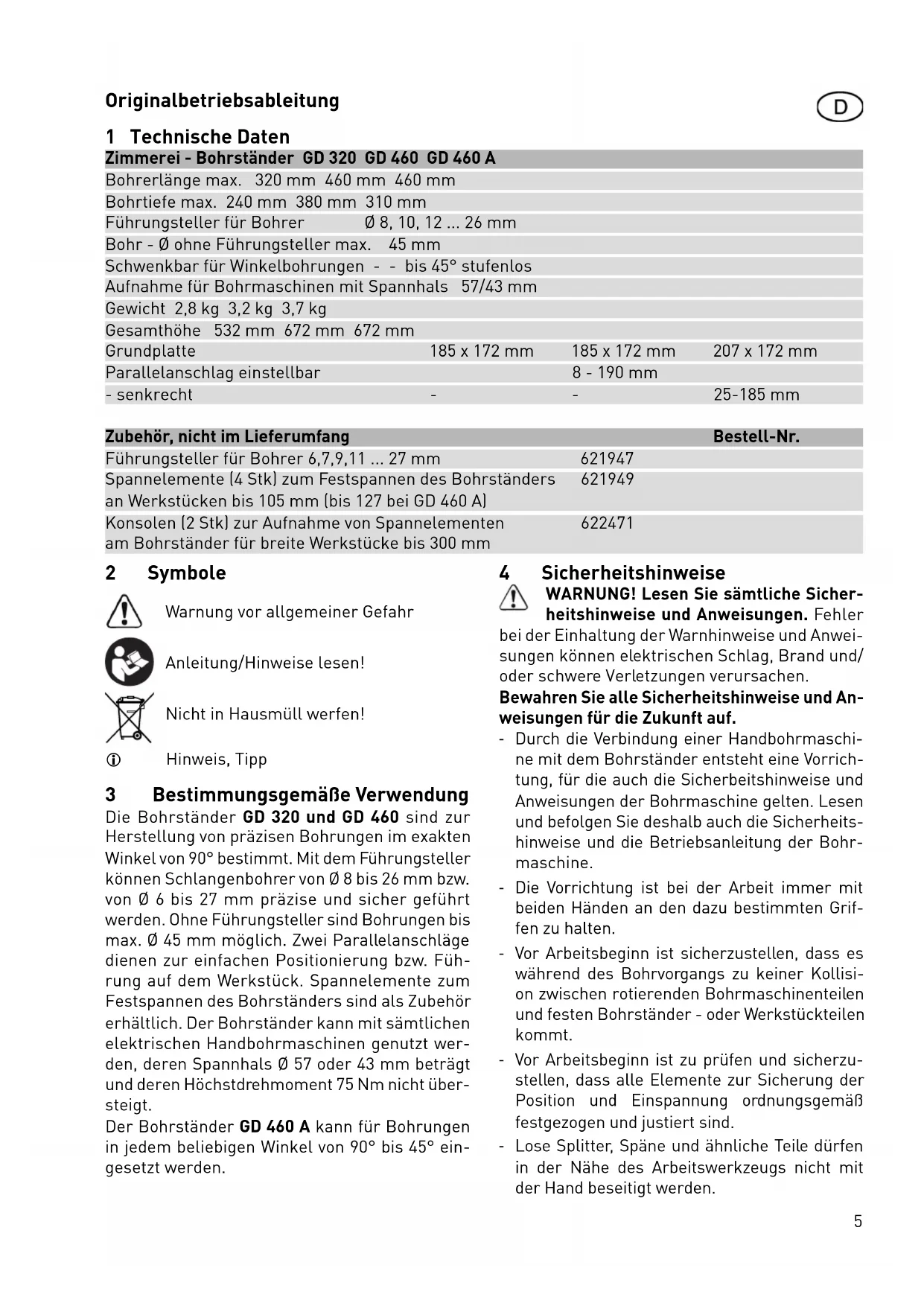

BEDIENUNGSANLEITUNG GD 320 FESTOOL

Zimmerei - Bohrständer GD 320 GD 460 GD 460 A

Bohrerlänge max. 320 mm 460 mm 460 mm
Bohrtiefe max. 240 mm 380 mm 310 mm
Führungsteller für Bohrer ∅ 8, 10, 12 ... 26 mm
Bohr - ∅ ohne Führungsteller max. 45 mm
Schwenkbar für Winkelbohrungen - - bis 45° stufenlos
Aufnahme für Bohrmaschinen mit Spannhals 57/43 mm
Gewicht 2,8 kg 3,2 kg 3,7 kg
Gesamthöhe 532 mm 672 mm 672 mm
Grundplatte	185 x 172 mm	185 x 172 mm	207 x 172 mm
Parallelanschlag einstellbar		8 - 190 mm
- senkrecht	-	-	25-185 mm

Zubehör, nicht im Lieferumfang		Bestell-Nr.
Führungsteller für Bohrer 6,7,9,11 ... 27 mm	621947
Spannelemente (4 Stk) zum Festspannen des Bohrständers an Werkstücken bis 105 mm (bis 127 bei GD 460 A)	621949
Konsolen (2 Stk) zur Aufnahme von Spannelementen am Bohrständer für breite Werkstücke bis 300 mm	622471

2 Symbole

Warnung vor allgemeiner Gefahr

Anleitung/Hinweise lesen!

Nicht in Hausmüll werfen!

i Hinweis, Tipp

3 Bestimmungsgemäße Verwendung

Die Bohrständer GD 320 und GD 460 sind zur Herstellung von präzisen Bohrungen im exakten Winkel von 90° bestimmt. Mit dem Führungsteller können Schlangenbohrer von ∅ 8 bis 26 mm bzw. von ∅ 6 bis 27 mm präzise und sicher geführt werden. Ohne Führungsteller sind Bohrungen bis max. ∅ 45 mm möglich. Zwei Parallelanschläge dienen zur einfachen Positionierung bzw. Führung auf dem Werkstück. Spannelemente zum Festspannen des Bohrständers sind als Zubehör erhältlich. Der Bohrständer kann mit sämtlichen elektrischen Handbohrmaschinen genutzt werden, deren Spannhals ∅ 57 oder 43 mm beträgt und deren Höchstdrehmoment 75 Nm nicht übersteigt.

Der Bohrständer GD 460 A kann für Bohrungen in jedem beliebigen Winkel von 90° bis 45° eingesetzt werden.

4 Sicherheitshinweise

WARNING! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Durch die Verbindung einer Handbohrmaschine mit dem Bohrständer entsteht eine Vorrichtung, für die auch die Sicherheitshinweise und Anweisungen der Bohrmaschine gelten. Lesen und befolgen Sie deshalb auch die Sicherheitshinweise und die Betriebsanleitung der Bohrmaschine.
• Die Vorrichtung ist bei der Arbeit immer mit beiden Händen an den dazu bestimmten Griffen zu halten.
• Vor Arbeitsbeginn ist sicherzustellen, dass es während des Bohrvorgangs zu keiner Kollision zwischen rotierenden Bohrmaschinenteilen und festen Bohrständer - oder Werkstückteilen kommt.
• Vor Arbeitsbeginn ist zu prüfen und sicherzustellen, dass alle Elemente zur Sicherung der Position und Einspannung ordnungsgemäß festgezogen und justiert sind.

• Lose Splitter, Späne und ähnliche Teile dürfen in der Nähe des Arbeitswerkzeugs nicht mit der Hand beseitigt werden.

• Bei Bohrmaschinen mit einem Höchstdrehmoment von mehr als 55 Nm ist stets die Verlängerung für den Zusatzhandgriff zu verwenden; diese wird im Vorderteil des Führungsschlittens eingebaut.

• Das Werkstück ist stets auf einer festen Unterlage aufzulegen und gegen Verdrehen oder Wegrutschen zu sichern.
• Schwenkbare Bohrständer (GD 460 A) sind bei der Herstellung von Winkelbohrungen gegen Wegrutschen zu sichern. Hierzu empfehlen wir die Spannelemente (Zubehör) zu verwenden. Achten Sie bei der Arbeit auf einen sicheren und festen Stand.
• Bei allen Arbeiten, die zur Vorbereitung, zum Einbau, Umbau, Einstellen, Bohrerwechsel usw. sowie zur Wartung und Pfl ege dienen stets den Netzstecker der Bohrmaschine aus der Steckdose ziehen.

5 Geräteelemente

1 Grundplatte
2 Parallelanschläge
3 Führungsteller für Schlangenbohrer
4 Führungsstangen
5 Federn
6 Anschlaghülse
7 Tiefenanschläge
8 Führungsschlitten zur Bohrmaschine
9 Reduzierring D 57/43 mm
10 Zusatzhandgriff
11 Verlängerung für den Zusatzhandgriff
12 Spannelemente
13 Konsolen
14 Schraube für Einstellung der senkrechten Lage (nur GD 460 A)
15 Füße
16 Spannmuttern
17 Skala
18 Zeiger
19 Justierschraube
20 Bügel

Das abgebildete oder beschriebene Zubehör gehört teilweise nicht zum Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme und Verwendung

6.1 Führungsteller einstellen

Entsprechend dem gewünschten Bohrer -∅ wird die Bohrung im Führungsteller ausgewählt und zur Bohrlochachse (1.1) positioniert:

Drehknopf (3.1) um ca. 5 Umdrehungen nach links drehen, Führungsteller aus dem Arretier-

stift anheben, in die gewünschte Position drehen und wieder absenken. Darauf achten, dass der Führungsteller im Arretierstift einrastet.

▶ Drehknopf (3.1) wieder festziehen.

6.2 Bohrer einspannen

▶ Schlangenbohrer im Bohrfutter der Bohrmaschine einspannen und Bohrfutter festziehen.

① Es dürfen nur Schlangenbohrer mit einer Länge verwendet werden, die innerhalb der angegebenen maximalen Bohrerlänge liegen.

6.3 Bohrmaschine einspannen

Bei Bohrmaschinen mit Spannhals -∅ 43 mm den Reduzierring verwenden.

▶ Reduzierring so positionieren, dass der Schlitz zur Spannstelle (8.1) zeigt.
▶ Bohrmaschine in die Aufnahme einsetzen und mit der Spannschraube (8.1) festziehen.

6.4 Bohrtiefe einstellen

▶ Die obere Anschlagposition wird mit dem Anschlagring (7.1) gewählt und mit der Klemmschraube festgezogen.
▶ Die obere Anschlagposition ist so zu wählen, dass der Bohrer im Führungsteller geführt ist und die Bohrerspitze etwa 5-10 mm Abstand von der Auflagefläche der Grundplatte hat.

So werden Beschädigungen am Bohrer und Werkstück vermieden. Der untere Anschlagring (7.2) dient zur Begrenzung der Bohrtiefe.

▶ Bohrtiefe durch Messen oder Probebohrung ermitteln und Anschlagring (7.2) unter dem Führungsschlitten (8) festziehen.

Der Anschlagring (7.2) ist dann besonders vorteilhaft, wenn mehrere Löcher gleicher Tiefe gebohrt werden.

6.5 Zusatzhandgriff

Der Zusatzhandgriff (10) kann wahlweise in drei Positionen (siehe Skizze) eingeschraubt werden. Bei Bohrmaschinen, deren Höchstdrehmoment 55 Nm übersteigt ist die Verlängerung (11) zu verwenden.

Mit Verlängerung ist der Zusatzhandgriff immer an der Frontseite (siehe Abbildung) des Führungsschlittens (8) zu verwenden.

6.6 Bohren mit Parallelanschlag

Die beiden Parallelanschläge (2) erhöhen die Sicherheit beim Arbeiten. Gleichzeitig wird die Genauigkeit erhöht und Zeit gespart, wenn mehrere Löcher im gleichen Abstand zur Kante des Werkstücks gebohrt werden sollen. Es kann wahlweise ein Parallelanschlag von einer Seite oder zwei Parallelanschlägen von beiden Seiten genutzt werden. Der Parallelanschlag wird ent-

weder nach einer Anrisslinie auf dem Werkstück (Sichtkontrolle nach den Markierungen (1.1) an der Grundplatte) oder nach der Skala am Parallelanschlag eingestellt.

▶ Den Parallelanschlag in der gewünschten Position mit der Klemmschraube (2.1) festziehen.
① Bei schwenkbarer Ausführung (GD 460 A) kann der Parallelanschlag auch seitlich eingestellt werden (2.2).

6.7 Bohrungswinkel einstellen (GD 460 A)

Die schwenkbaren Bohrständer (GD 460 A) ermöglichen Winkelsbohrungen im Winkel von 90° bis 45°. Für senkrechte Bohrungen zeigt der Zeiger (18) an der Skala (17) auf Null.

▶ Zur Einstellung des Neigungswinkels werden die beiden Spannmuttern (16) gelöst.
▶ Die Führungsstangen können jetzt auf den gewünschten Winkel geschwenkt werden.
Der Winkel kann an der Skala (17) mit der exakten Gradeinteilung ermittelt werden.
▶ Zeiger (18) auf den gewünschten Skalenwer stellen und die beiden Spannmuttern (16) wieder festziehen.

BEACHTEN: Bei geschwenktem Bohrständer aus Sicherheitsgründen die Grundplatte am Werkstück gegen Wegrutschen sichern. Idealerweise können dazu die Spannelemente (Zubehör) verwendet werden.

6.8 Anschlagposition korrigieren (GD 460 A)

Die senkrechte Stellung ist bei den schwenkbaren Bohrständern durch eine Anschlagschraube (14) vom Werk eingestellt.

Soll die eingestellte Anschlagposition nachjustiert werden, ist wie folgt vorzugehen:

▶ Sicherungsmutter (14.1.) und Spannmuttern (16) lösen.
▶ Fuß (15) an den Schraubenkopf (14) anschlagen.
▶ Durch Verdrehen der Anschlagschraube in die gewünschte Richtung, verändern Sie den Winkel in die erforderliche Lage.
▶ Sicherungsmutter (14.1) und Spannmuttern, (16) wieder festziehen.
Der Zeiger (18) kann durch Lösen der Justier- schraube (19) ebenfalls nachjustiert und in der gewünschten Position wieder festgeschraubt werden.

6.9 Bohrständer festspannen

- Zum Festspannen des Bohrständers auf dem Werkstück dienen die Spannelemente (12) diese können an der Grundplatte (1) befestigt werden.

▶ Spannelement von unten in die Bohrung (1.4) einstecken und Spannmutter (12.1) von oben einschrauben und festziehen.
▶ Mit der Spindel (12.2) in der gewünschten Position festziehen.

Die Spannelemente (nicht im Lieferumfang, Zubehör) sind immer paarweise von beiden Seiten zu benutzen. Es empfi ehlt sich vier Spannelemente einzusetzen.

Für breite Werkstücke bis max. 300 mm können die Spannelemente an einer Konsole (13) befestigt werden.

▶ Schraube (13.1) von unten in die Bohrung (1.4) einsetzen,
▶ Konsole (13) von oben aufsetzen und mit der Mutter (13.2) festspannen.

Die Konsolen (nicht im Lieferumfang, Zubehör) werden paarweise (2 Stück) angeboten. Es ist darauf zu achten, dass die Spannelemente innerhalb eines Konsole gegeneinander (siehe Abbildung) eingesetzt werden (Kraftverlauf in Längsrichtung zur Konsole).

Spannelemente nicht zwischen 2 Konsolen gegeneinander einsetzen.

7 Bohren

• Vergewissern Sie sich vor Beginn der Bohrarbeit, dass der Schlangenbohrer und die Bohrmaschine fest eingespannt sind.
• Anschläge und Führungsteller auf festen Sitz überprüfen und ggf. die Spannelemente festziehen.
• Arbeiten Sie nicht mit beschädigten oder stumpfen Bohrern.
• Arbeiten Sie beim Bohren stets so, dass Sie die komplette Vorrichtung mit beiden Händen festhalten: Eine Hand am Zusatzgriff des Bohrständers, die andere Hand am Handgriff und Schalter der Bohrmaschine.
• Zum Bohren auf Sicht nach Anrisslinie dienen die Markierungen an der Grundplatte (1.2 und 1.3).

7.1 Führungsteller auswechseln

Für Schlangenbohrer mit geradem Durchmesser wird der im Lieferumfang mitgelieferte Führungsteller verwendet.

Für Schlangenbohrer mit ungeradem Durchmesser wird der Führungsteller (im Zubehör) eingesetzt.

▶ Zum Auswechseln des Führungstellers wird der Drehknopf (3.1) abgeschraubt.
▶ Dann kann der eingebaute Führungsteller nach oben abgenommen werden und der andere

Führungsteller aufgesetzt werden.

7.2 Bohrarbeiten ohne Führungsteller

Für Arbeiten mit Bohrern der Durchmesser größer als 27 mm bis max. 45 mm kann der Führungsteller wie bereits beschrieben ausgebaut werden.

Je nach Bedarf können auch die Federn (5), die Anschlaghülse (6) und die Tiefenanschläge (7.1 und 7.2) ausgebaut werden. In diesem Fall ist besonders vorsichtig vorzugehen. Es empfi ehlt sich auf jeden Fall den unteren Anschlagring (7.2) als Sicherheit gegen unbeabsichtigte Berührung drehender Teile mit dem Werkstück zu verwenden. Es ist insbesondere darauf zu achten, dass drehende Teile der Bohrmaschine oder eingesetzte Bohrwerkzeuge nicht mit Teilen des Bohrständers in Berührung kommen.

8 Wartung und Pfl ege

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/Service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/Service

• Halten Sie die Spannelemente und Spannstellen frei von Staub, Schmutz und Spänen.
• Reinigen Sie die Führungsstangen von Schmutz mit einem Lappen, sorgen Sie durch auftragen von Schmierfett oder Maschinenöl auf die Führungsstangen für gute Gleiteigenschaften.
• Halten Sie die Auflagefläche der Grundplatte sauber, damit bleibt die Präzision und Winkelgenauigkeit der Bohrungen gewährleistet.

Beachten Sie:

- Die ausgewählten Federn am Bohrständer haben ganz bewusst einen grösseren Abstand zu den Führungsstangen. Dies ist kein Qualitätsmangel, hierdurch wird eine bessere Kennlinie der Feder erreicht. Dies führt zu geringerem Kraftaufwand. Sie bohren mit weniger Kraft bei zunehmender Bohrtiefe.

9 Umwelt

Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Informationen zur REACH:

www.festool.com/reach
