Type de produit	Scie à onglets (compound mitre saw)
Marque	Festool
Modèle	SYM 70 RE
Puissance	1150 W
Vitesse à vide	2700 – 5200 tr/min (réglable)
Angle d’onglet intérieur	0° – 68°
Angle d’onglet extérieur	0° – 60°
Hauteur de coupe max.	70 mm
Largeur de coupe max.	80 mm
Diamètre de lame	216 mm
Alésage de lame	30 mm
Poids (EPTA 01:2014)	9,6 kg
Alimentation	230 V / 50 Hz (Europe)
Classe de protection	II
Raccord d’aspiration	Diamètre 27 ou 36 mm
Matériaux usinés	Bois, panneaux de bois laminés, aluminium, plastique
Utilisation	Poste fixe
Entretien	Nettoyage régulier, remplacement de la plaque de recouvrement
Sécurité	Capot de protection pendulaire, blocage de broche, dispositif de blocage de pièce
Pièces détachées	Lames de scie Festool, bride, vis, accessoires d’origine

FOIRE AUX QUESTIONS - SYM 70 RE FESTOOL

Comment changer la lame de scie ?

Avant toute intervention, débranchez la fiche secteur. Appuyez sur le blocage de broche [1-2] pour bloquer l'arbre. Dévisser la vis [2-4] (filetage à gauche) avec la clé Allen [1-4]. Ouvrez le capot de protection pendulaire [2-7] à l'aide du levier [2-2]. Retirez la bride [2-5] et la lame. Montez la nouvelle lame en respectant le sens de rotation (flèches). Remettez la bride et serrez la vis (filetage à gauche).

Comment régler l'angle d'onglet ?

Débranchez la fiche secteur. Ouvrez le levier de blocage [3-2] situé sur les règles de butée. Réglez l'angle souhaité (intérieur 0°-68°, extérieur 0°-60°). Refermez le levier de blocage. Assurez-vous que les règles de butée ne touchent pas la lame en effectuant une simulation de coupe sans allumer la machine.

Quels matériaux puis-je couper avec cette scie ?

La scie est conçue pour le sciage à poste fixe de baguettes en bois, panneaux de bois laminés, plastique et profilés en aluminium. Ne pas utiliser sur l'acier, le béton ou les matériaux minéraux. Utilisez des lames Festool adaptées (anneau jaune pour bois, bleu pour aluminium).

Comment raccorder un aspirateur ?

Utilisez le raccord d'aspiration [6-3] avec un flexible de 27 ou 36 mm de diamètre (36 mm recommandé pour éviter le colmatage). Fixez le flexible par verrouillage à baïonnette. Branchez l'aspirateur après avoir débranché la fiche secteur de la scie. Ne travaillez jamais sans aspiration pour éviter les risques liés aux poussières.

Quelles sont les consignes de sécurité essentielles ?

Portez des lunettes de protection, une protection auditive et un masque P2. Gardez les mains à plus de 100 mm de la lame. Fixez la pièce avec le dispositif de blocage. Ne passez jamais la main derrière la butée. Attendez l'arrêt complet de la lame avant de retirer la pièce. Débranchez la fiche avant tout réglage ou changement de lame.

Comment remplacer la plaque de recouvrement ?

Débranchez la fiche secteur. Dévissez les cinq vis fixant la plaque [1-12] à la table de sciage. Remplacez par une neuve (non fendue). Après montage, effectuez une première coupe pour réaliser la fente de sciage. Ne travaillez pas avec une plaque usée.

Comment utiliser la fausse-équerre ?

Desserrez le système de fixation [4-1]. Placez les deux branches [4-2] sur l'angle intérieur ou extérieur à mesurer. Refermez la fixation. Pour reporter l'angle, placez la fausse-équerre sur la table et ajustez les règles de butée contre ses branches, puis bloquez les leviers [3-2].

Quelle est la capacité de coupe maximale ?

Hauteur de coupe max. : 70 mm. Largeur de coupe max. : 80 mm. Ces valeurs dépendent de l'angle d'onglet. Pour des pièces plus longues que la table, utilisez des supports supplémentaires (Systainer ou chevalets).

Comment régler la vitesse de rotation ?

Tournez la molette [1-3] pour régler la vitesse en continu entre 2700 et 5200 tr/min. Adaptez la vitesse au matériau : bois (3-6), plastique (3-5), aluminium (3-6), matériaux fibreux (1-3). Une vitesse trop élevée peut faire fondre le plastique.

Comment entretenir la scie ?

Débranchez la fiche avant tout entretien. Nettoyez régulièrement la zone du capot de protection, la plaque de recouvrement et le canal d'aspiration. Maintenez les ouïes de ventilation propres. Remplacez la plaque de recouvrement si usée. Faites réviser la machine par un atelier agréé en cas de besoin.

MODE D'EMPLOI SYM 70 RE FESTOOL

Leistensäge Compound mitre saw Scie à onglet

Sériesnummer * Serial number * N° de série * (T-Nr.)

SYM 70 RE 10023853, 202905

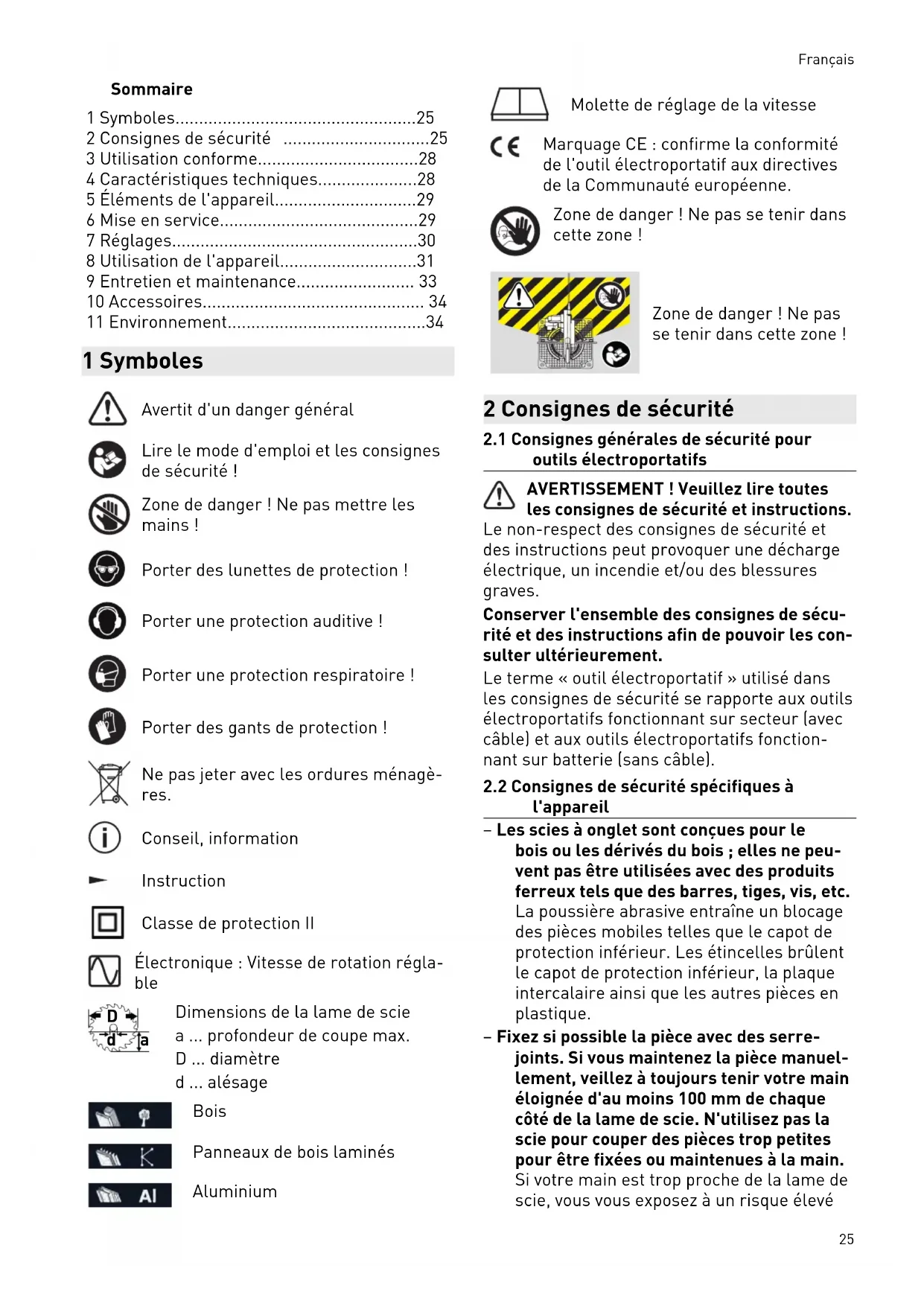

1 Symboles....25 2 Consignes de sécurité.....25 3 Utilisation conforme....28 4 Caractéristiques techniques....28 5 Éléments de l'appareil....29 6 Mise en service....29 7 Réglages....30 8 Utilisation de l'appareil....31 9 Entretien et maintenance....33 10 Accessoires....34 11 Environnement....34

1 Symboles

Avertis d'un danger général

Lire le mode d'emploi et les consignes de sécurité !

Zone de danger ! Ne pas mettre les mains !

Porter des lunettes de protection !

Porter une protection auditive !

Porter une protection respiratoire !

Porter des gants de protection !

Ne pas jeter avec les ordures ménagères.

Conseil, information

Instruction

Classe de protection II

Électronique : Vitesse de rotation réglable

Dimensions de la lame de scie a... profondeur de coupe max. D... diamètre d... alésage

Bois

Panneaux de bois laminés

Aluminium

Molette de réglage de la vitesse

Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.

Zone de danger ! Ne pas se tenir dans cette zone !

Zone de danger ! Ne pas se tenir dans cette zone !

2.1 Consignes générales de sécurité pour outils électroportatifs

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

2.2 Consignes de sécurité spécifiques à l'appareil

- Les scies à onglet sont conçues pour le bois ou les dérivés du bois; elles ne peuvent pas être utilisées avec des produits ferreux tels que des barres, tiges, vis, etc. La poussière abrasive entraîne un blocage des pièces mobiles telles que le capot de protection inférieur. Les étincelles brûlent le capot de protection inférieur, la plaque intercalaire ainsi que les autres pièces en plastique.

- Fixez si possible la pièce avec des serre-joints. Si vous maintenez la pièce manuellement, veillez à toujours tenir votre main éloignée d'au moins 100 mm de chaque côté de la lame de scie. N'utilisez pas la scie pour couper des pièces trop petites pour être fixées ou maintenues à la main. Si votre main est trop proche de la lame de scie, vous vous exposez à un risque élevé.

de blessures par contact avec la lame de scie.

• La pièce doit être immobile et soit bien serrée soit appuyée contre la butée et la table. Ne pas pousser la pièce contre la lame de scie et ne jamais scier « à main levée ». Les pièces qui ne sont pas fixées ou qui peuvent bouger risqueraient d'être projetées à une vitesse élevée et provoquer des blessures.
• Ne jamais passer la main par-dessus la ligne de coupe prévue, que ce soit devant ou derrière la lame de scie. Le maintien de la pièce avec les mains croisées, c'est-à-dire en tenant de la main gauche la pièce à droite de la lame ou vice versa, est très dangereux.
• Lorsque la lame est en rotation, ne pas passer la main derrière la butée. Maintenir toujours une distance de sécurité d'au moins 100 mm entre la main et la lame de scie en rotation (de chaque côté de la lame, par ex. lors du retrait des copeaux de bois). La proximité entre la lame de scie en rotation et la main n'est pas toujours visible et peut entraîner des blessures graves.
• Avant le découpage, vérifier l'état de la pièce. Si la pièce est courbée ou tordue, elle doit être fixée avec le côté plié vers l'extérieur vers la butée. Toujours s'assurer que le long de la ligne de coupe, aucun écart ne s'est formé entre la pièce, la butée et la table. Les pièces courbées ou tordues peuvent pivoter ou basculer et entraîner le blocage de la lame de scie en rotation lors du découpage. La pièce doit être exempte de clous ou tout autre corps étranger.
• Utiliser la scie uniquement après avoir retiré de la table tous les outils, chutes de bois, etc. ; seule la pièce à scier doit se trouver sur la table. Les petites chutes, morceaux de bois ou autres objets entrant en contact avec la lame en rotation peuvent être projetés à une vitesse élevée.
• Ne découper qu'une seule pièce à la fois. Les pièces empilées ne peuvent pas être serrées ou maintenues correctement et risquent de glisser ou de provoquer un blocage de la lame lors du sciage.
• Avant l'utilisation, veiller à placer la scie à onglet sur une surface de travail plane et solide. Une surface de travail plane et solide.

de contribue à assurer la stabilité de la scie à onglet.

• Élaborer un plan de travail. À chaque réglage de l'angle d'onglet, veiller à ce que la butée réglable soit bien ajustée et maintienne la pièce sans entrer en contact avec la lame ou le capot de protection. Une coupe complète doit être simulée sans allumer la machine et sans installer de pièce sur la table, afin de s'assurer que la lame de scie peut se déplacer correctement pendant toute l'opération et qu'il n'y a pas de risque de collision avec la butée pendant la coupe.
• Pour les pièces plus larges ou plus longues que la surface de la table, assurer un support adéquat, par ex. des rallonges de table ou des chevalets. Les pièces plus longues ou plus larges que la table de la scie à onglet peuvent basculer si elles ne sont pas maintenues correctement. Le basculement d'un morceau de bois coupé ou de la pièce peut soulever le capot de protection inférieur ou la pièce en question risque d'être projetée par la lame en rotation.
• Ne pas demander à une personne de maintenir la pièce pour éviter d'utiliser une rallonge de table ou un support supplémentaire. Si la pièce se trouve sur un support instable, la lame risque de se bloquer. La pièce peut également bouger pendant la coupe et entraîner l'utilisateur et son aide vers la lame en rotation.
• La pièce découpée ne doit pas être poussée contre la lame de scie en rotation. En cas de manque de place, par ex. lors de l'utilisation de butées longitudinales, la pièce coupée peut se prendre dans la lame et être projetée violemment.
• Utiliser toujours un serre-joint ou un dispositif adapté pour maintenir correctement les pièces de section circulaire telles que les barres rondes ou les tubes.

Les barres rondes ont tendance à rouler lors de la coupe. Dans ce cas, la lame peut s'accrocher et la pièce ainsi que la main de l'utilisateur risquent d'être entraînées vers la lame.

- Laisser la lame atteindre complètement la vitesse réglée avant de couper la pièce.

Cela diminue le risque que la pièce soit projetée.

• Si la pièce ou la lame sont bloquées, mettre la scie à onglet à l'arrêt. Attendre que toutes les pièces en mouvement soient immobilisées puis débrancher la fiche secteur et/ou retirer la batterie. Retirer ensuite le matériau bloqué. La poursuite du sciage en cas de blocage peut entraîner une perte de contrôle ou l'endommagement de la scie à onglet.
• Une fois la coupe terminée, relâcher l'interrupteur, maintenir la tête de scie en bas et attendre jusqu'à l'arrêt complet de la lame avant de retirer la pièce coupée. Il est très dangereux d'approcher la main de la lame encore en mouvement.

2.3 Outils et pièces d'outils

• Ne pas utiliser de lames de scie déformées, fendues ou présentant des taillants émoussés ou défectueux.
• Utiliser uniquement des lames de scie Festool prévues pour une utilisation avec cet outil électroportatif.
• Utiliser uniquement des lames de scie qui sont au moins prévues pour la vitesse maximale de la scie.
• Utiliser uniquement des lames de scie recommandées par le fabricant et convenant au matériau que vous souhaitez usiner. Cela empêche une surchauffe des dents de scie au sciage.
• Transporter la lame de scie uniquement dans un emballage adéquat. Pour cela, nous recommandons l'emballage d'origine.

2.4 Autres consignes de sécurité

• Seules des lames de scie correspondant aux indications relatives à l'utilisation conforme sont autorisées. Si les lames ne conviennent pas aux pièces de montage de la scie, elles n'ont pas un mouvement de rotation régulier et peuvent entraîner la projection de copeaux de matériau. Ces copeaux peuvent être projetés dans les yeux de l'utilisateur ou d'autres personnes situées à proximité.
• Seules des lames de scie avec angle de coupe ≤slant 0^ sont autorisées. Un angle de coupe >0^ a pour effet de tirer la scie dans la pièce. Risques de blessures dus à des rebonds de la scie et à une rotation de la pièce.
• Utiliser l'outil électroportatif uniquement à l'intérieur et dans un environnement sec.
• Avant chaque utilisation, contrôler le bon fonctionnement du capot de protection pendulaire. N'utiliser l'outil électroportatif que s'il fonctionne correctement.
• Ne jamais mettre la main dans l'ouverture d'éjection des copeaux. Les pièces en rotation peuvent entraîner des blessures des mains.
• Pendant l'utilisation, des poussières dangereuses pour la santé peuvent être dégagées (par ex. dans le cas des revêtements au plomb ou de certaines essences de bois). Le contact ou l'inhalation de ces poussières peut présenter un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

Pour protéger votre santé, portez un masque de protection respiratoire de catégorie P2. Dans les espaces clos, assurez une ventilation suffisante et raccordez un aspirateur.

• Remplacez les butées détériorées par la lame de scie ou endommagées. Les butées endommagées risquent d'être projetées lors de l'utilisation de la scie. Les personnes situées à proximité peuvent être blessées.
• Utiliser uniquement des accessoires et consommables d'origine Festool. Seuls les accessoires testés et validés par Festool sont sûrs et parfaitement adaptés à la fois à la machine et à l'application.

2.5 Sciage de l'aluminium

Pour des raisons de sécurité, prendre les mesures suivantes en cas de sciage d'aluminium :

• Installer en amont un disjoncteur-détecteur de fuites à la terre (disjoncteur différentiel, PRCD).
• Raccorder l'outil électroportatif à un aspirateur approprié.
• Retirer régulièrement les dépôts de poussière accumulés dans le carter moteur de l'outil électroportatif.
• Utiliser une lame de scie pour aluminium.

Porter des lunettes de protection !

2.6 Autres risques

Malgré le respect de toutes les règles de conception pertinentes, certains risques restent possibles durant l'utilisation de la machine. Par exemple :

• contact avec des pièces en rotation sur le côté : lame de scie, bride de serrage, vis de bride,
• contact avec des pièces sous tension quand le boîtier est ouvert et que la fiche secteur n'est pas débranchée,
• projection de morceaux de pièce,
• projection de morceaux d'outils si ces derniers sont endommagés,
• émissions sonores,
• émissions de poussières.

2.7 Valeurs d'émission

Les valeurs mesurées selon la norme EN 62841 sont habituellement :

Niveau de pression acoustique L_PA = 97 dB(A)

Niveau de puissance acoustique L_WA = 104 dB(A)

Incertitude K = 3 dB

Émission de bruit lors de l'utilisation lésions auditives

▶ Utiliser une protection auditive.

Les valeurs d'émissions sonores indiquées

• ont été mesurées selon une procédure d'essai normalisée et peuvent être utilisées pour comparer un outil électroportatif avec un autre,
• peuvent être également utilisées pour une estimation provisoire de l'exposition au bruit.

Attention

Selon la façon avec laquelle l'outil électroportatif est utilisé, en particulier quel type de pièce est utilisé, les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation réelle de l'outil électroportatif.

- Fixer des mesures de sécurité visant à protéger l'utilisateur et qui reposent sur une estimation de la charge pendant les conditions réelles d'utilisation. (Tenir compte ici de tous les éléments du cycle de fonctionnement, par exemple les périodes pendant lesquelles l'outil électroportatif est désactivé, et ceux pendant lesquels il est activé mais fonctionne sans charge.)

3 Utilisation conforme

L'outil électroportatif est prévu pour le sciage à poste fixe de baguettes en bois, en plastique, de profilés en aluminium et de matériaux comparables. D'autres matériaux, en particulier l'acier, le béton et les matériaux minéraux, ne doivent pas être traités.

Utiliser uniquement des lames de scie Festool prévues pour une utilisation avec cet outil électroportatif.

Les lames de scie doivent présenter les caractéristiques suivantes :

• Diamètre de lame de scie 216 mm
• Largeur de coupe 2,3 mm (équivaut à la largeur de dent),
• Alésage 30 mm
• Épaisseur de lame de base 1,8 mm
• Lame de scie selon EN 847-1
• Lame de scie avec angle de lame ≤slant 0^

Les lames de scie Festool répondent à la norme EN 847-1.

Scier uniquement des matériaux pour lesquels la lame de scie utilisée a été conçue.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

4 Caractéristiques techniques

Scie à onglets SYM 70 RE

Puissance 1150 W

Vitesse de rotation (à vide) 2700 tr/min

5200 tr/min

Scie à onglets SYM 70 RE

Angle d'onglet Angle intérieur 0° - 68°
Angle extérieur 0° - 60°
Zone de coupe Hauteur de coupe max.	70 mm
Largeur de coupe max.	80 mm
Broche porte-outil, ∅ 30 mm
Poids selon la procédure EPTA 01:2014	9,6 kg

5 Éléments de l'appareil

[1-1] Protection de transport [1-2] Blocage de la broche [1-3] Molette de réglage de la vitesse [1-4] Clé à 6 pans [1-5] Interrupteur marche/arrêt [1-6] Levier de déverrouillage pour bloc de sciage [1-7] Poignée [1-8] Capot de protection pendulaire [1-9] Règles de butée [1-10] Table de sciage [1-11] Support pour fausse-équerre [1-12] Plaque de recouvrement

Les illustrations indiquées se trouvent en début de notice d'utilisation.

Risques d'accident

▶ La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique. - En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120 V / 60 Hz.

6.1 Première mise en service

Déverrouiller la sécurité pour le transport [1-1] en tirant sur l'axe de sécurité.

Risques de blessures, décharge électrique

- Débrancher la fiche de la prise de courant avant toute intervention sur la machine !

Avant l'utilisation, monter la machine sur une surface de travail plane et stable (par ex. un établi).

Voici les montages possibles :

Serre-joints : Fixer la machine sur la surface de travail avec des serre-joints. Les surfaces planes des quatre points d'appui de la table de sciage servent de surfaces de serrage.

Monter les pieds additionnels (en option)

Si vous souhaitez utiliser un Systainer comme surface supplémentaire d'appui, montez tout d'abord les pieds additionnels livrés avec la machine pour garantir la même hauteur entre table de sciage et Systainer.

▶ Desserrer les quatre vis [9-2] aux coins de la table de sciage avec la clé Allen [9-1]. ▶ Retirer les quatre pieds en caoutchouc. ▶ Monter les quatre pieds additionnels avec les vis fournies et serrer les vis.

AVERTISSEMENT ! Avant d'utiliser la machine, s'assurer que les quatre pieds additionnels sont solidement fixés et que l'appareil repose de manière stable sur une surface plane une fois que les pieds additionnels reposent sur le sol.

Les vis des pieds en caoutchouc ne peuvent pas servir à fixer les pieds additionnels.

Blocage de la machine (position de transport)

• Appuyer sur le levier de déverrouillage pour le bloc de sciage [1-6].
• Basculer le bloc de sciage vers le bas jusqu'en butée.
• Appuyer sur la sécurité pour le transport [1-1]. Le bloc de sciage reste maintenant en position basse. ▶ Ranger les clés Allen [1-4] et la fausse-équerre [4-2] dans les supports prévus à cet effet et serrer le dispositif de blocage de pièce à la table de sciage [1-10].

Risque de blessures

▶ Ne jamais soulever ou porter la machine au niveau du capot de protection pendulaire mobile [1-8]. Pour porter la machine, la saisir sur le côté par la table de sciage [1-10] et par la poignée [1-7]. Soulever et porter la machine toujours à deux mains.

6.4 Débloquer la machine (position de travail)

• Appuyer un peu sur le bloc de sciage vers le bas et tirer la sécurité pour le transport [1-1].
• Faire basculer le bloc de sciage vers le haut.

6.5 Mise en marche/à l'arrêt

• Appuyer sur le levier de déverrouillage [1-6] jusqu'à la résistance pour déverrouiller le bloc de sciage et le capot de protection pendulaire.
• Appuyer entièrement sur l'interrupteur MARCHE/ARRÊT [1-5] pour activer la machine. ▶ Relâcher l'interrupteur MARCHE/ARRÊT pour désactiver la machine.
• Attendre que la lame de scie soit entièrement à l'arrêt et basculer seulement ensuite le bloc de sciage vers le haut.

Risques de blessures, décharge électrique

Débrancher la fiche de la prise de courant avant toute intervention sur la machine !

7.1 Sélectionner la lame de scie

Les lames de scie Festool sont marquées d'un anneau de couleur. La couleur de l'anneau correspond à la matière à laquelle convient la lame de scie.

Symbole Lame de scie Matériau (couleur)

Lames de scie den-ture fine

216x2,3x30 W48

Bois(jaune)

AI

Lame de scie spéciale

216x2,3x30 W60

Alumi-nium(bleu)

Risque de blessures

▶ Tenir compte des instructions suivantes : - Avant le changement d'outil, débrancher la fiche secteur de la prise. - Actionner le blocage de la broche [1-2] uniquement quand la lame de scie est à l'arrêt. - Pendant le travail, la lame de scie devient très chaude; ne pas la toucher avant qu'elle n'ait refroidi. - Porter des gants de protection en raison des risques de blessures avec les lames coupantes lors du changement d'outil. - Utiliser uniquement des lames de scie Festool prévues pour une utilisation avec cet outil électroportatif.

Démontage de la lame de scie

• Amener la machine en position de travail.
• En dévissant la vis, maintenir le blocage de la broche [2-1] enfoncé.
• Dévisserez entièrement la vis [2-4] avec la clé Allen [1-4] (filetage à gauche).
• Appuyer sur le levier de déverrouillage [2-2] du capot de protection pendulaire. ▶ Ouvrir complètement le capot de protection pendulaire [2-7]. ▶ Retirer la bride de serrage [2-5] et la lame de scie.

Montage de la lame de scie

▶ Nettoyer toutes les pièces avant de les monter (lame de scie, brides, vis). - Placer la lame de scie sur la broche de l'outil.

Risque de blessures

▶ Veiller à ce que la lame de scie [2-6] et la machine [2-3] aient le même sens de rotation.

• Appuyer sur le blocage de la broche [2-1].
• Fixer la lame de scie avec la bride de serrage [2-5] et la vis [2-4]. ▶ Serrer la vis [2-4] (filetage à gauche).

Risques pour la santé dus aux poussières

▶ Ne jamais utiliser l'appareil sans aspiration. ▶ Respecter les dispositions nationales. ▶ Porter une protection respiratoire.

Le raccord d'aspiration [6-3] permet de raccorder un aspirateur Festool doté d'un flexible de 27 ou 36 mm de diamètre (conseil : un flexible de 36 mm réduit le risque de colmatage).

• Avant de brancher le tuyau d'aspiration, débrancher la fiche secteur de la prise.
• Fixer le tuyau d'aspiration à l'aide du verrouillage à baïonnette sur le raccord d'aspiration [6-3].

Le dispositif d'évacuation de copeaux [8-1] améliore la récupération de la poussière et des copeaux. Pour cette raison, ne pas travailler sans dispositif d'évacuation de copeaux installé.

Risque de blessures avec la lame de scie

• Éviter tout contact avec la lame de scie.
• Fixer le dispositif d'évacuation de copeaux au support prévu à cet effet [8-2] en l'enclenchant dans l'évidement.

Risque de blessures

▶ Porter des lunettes de protection ! - Tenir les personnes présentes éloignées lors de l'utilisation. ▶ Toujours bien serrer les pièces à travailler. ▶ Le dispositif de blocage de pièce doit se trouver entièrement sur la pièce.

Risque de blessures

▶ Interrompre le sciage. Débrancher le câble de raccordement secteur, retirer les résidus de coupe. Si le capot de protection pendulaire est endommagé, le faire remplacer.

Risque de blessures

▶ Tenir compte des instructions suivantes :

• Position de travail correcte :
• face à la scie;
• Pendant l'utilisation, toujours tenir l'outil électroportatif par la poignée. Toujours tenir l'autre main hors de la zone dangereuse.
• Ne placer l'outil électroportatif sur la pièce qu'après l'avoir mis en marche.
• Adapter la vitesse d'avance afin d'éviter toute surcharge de la machine ainsi que la fonte du plastique lors de la coupe de ce type de matériau.
• Ne pas scier en cas de défaut électronique de l'outil; cela pourrait entraîner des régimes trop élevés.
• S'assurer avant le travail que la lame de scie ne puisse pas toucher les règles de butée, le dispositif de blocage de pièce, les serre-joints ou d'autres pièces de la machine. Lorsque l'outil électroportatif n'est pas utilisé, débrancher la fiche secteur de la prise de courant. Cela prolonge la durée de vie du système électronique.

8.1 Contrôle de la mobilité du capot de protection pendulaire

Le capot de protection pendulaire doit toujours rester mobile et pouvoir se fermer de manière autonome.

▶ Débrancher la fiche secteur. - Saisir de la main le capot de protection pendulaire et essayer de le basculer dans le bloc de sciage.

Le capot de protection pendulaire doit présenter un mouvement souple et entrer presque entièrement dans le bloc de sciage.

Nettoyage de la zone de lame

▶ Toujours maintenir propre la zone entourant le capot de protection pendulaire. ▶ Retirer la poussière et les copeaux à l'air comprimé ou avec un pinceau.

Pour serrer le dispositif, procéder ainsi

• Avant de brancher le dispositif de blocage de pièce, débrancher la fiche secteur de la prise.
• Insérer le dispositif de blocage de pièce [5-7] dans l'un des orifices [5-9]. Le dispositif de blocage de pièce doit se trouver devant la pièce.

Risque de blessures

▶ Tenir compte des instructions suivantes :

• Blocage de la pièce avec le dispositif de blocage de pièce fourni - serrer toujours les pièces avec le dispositif de blocage de pièce. Pour cela, le serre-flan doit se trouver en toute sécurité sur la pièce. (Remarque : en fonction des contours de la pièce, par ex. contours ronds, des outils auxiliaires peuvent être requis). Ne pas scier de pièces ne pouvant être fixées correctement.
• Taille - Ne pas scier de pièces trop petites. Pour des raisons de sécurité, un morceau coupé doit avoir une longueur d'au moins 30 mm. Les pièces trop petites peuvent être tirées Pour des raisons de sécurité, le morceau coupé doit pouvoir encore être serré en toute sécurité avec le dispositif de blocage de pièce.
• Faire attention à ce qu'aucune pièce ne soit tirée Ce danger existe en particulier pour des coupes d'onglet horizontales.

Pièces longues

Utiliser un soutien supplémentaire pour les pièces qui dépassent de la surface de sciage.

▶ Utiliser un Systainer comme surface d'appui supplémentaire.

▶ Bloquer la pièce avec le dispositif de blocage de pièce fourni.

Pièces fines

Les pièces fines peuvent bouger ou se casser lors du sciage.

- Renforcer la pièce : la serrer avec des restes de bois.

Pour serrer la pièce, procéder ainsi

• Placer la pièce sur la table de sciage et l'appuyer contre les règles de butée [1-9]. ▶ Ouvrir le dispositif de blocage de pièce [5-7] avec le levier [5-1]. ▶ Tourner le bouton rotatif [5-3] dans le sens anti-horaire pour desserrer la position verticale du dispositif de blocage de pièce. ▶ Baisser le serre-flan sur la pièce. ▶ Tourner le bouton rotatif [5-3] dans le sens horaire pour verrouiller la position verticale du dispositif de blocage de pièce. ▶ Fermer le dispositif de blocage de pièce [5-7] avec le levier [5-1].

Réglage de l'angle d'onglet

Pour des coupes d'onglet, régler les règles de butée [3-3] afin que celles-ci n'entravent pas le fonctionnement du capot de protection pendulaire ou n'entrent en contact avec la lame de scie.

• Avant de régler les règles de butée, débrancher la fiche secteur de la prise. ▶ Ouvrir le levier de blocage [3-2]. ▶ Régler l'angle d'onglet souhaité. ▶ Serrer à nouveau le levier de blocage.

Réglage des règles de butée

• Avant de régler les règles de butée, débrancher la fiche secteur de la prise. ▶ Desserrer les boutons rotatifs [3-1].
• Pousser les règles de butée [3-3] le plus près possible de la lame de scie sans toutefois la toucher. ▶ Serrer les boutons rotatifs [3-1].

8.5 Régulation de la vitesse

La molette [1-3] permet de régler la vitesse de rotation en continu entre 2700 et 5200 tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériau.

Position recommandée de la molette

Bois 3 - 6

Matière plastique 3 - 5

Matériaux fibreux 1 - 3

Aluminium et profilés non ferreux 3 - 6

8.6 Fausse-équerre

La fausse-équerre [4-2] permet de relever des angles à volonté (par ex. entre deux murs). La fausse-équerre forme la bissectrice.

Mesure de l'angle intérieur

▶ Desserrer le système de fixation [4-1]. - Placer la fausse-équerre avec les deux branches [4-2] sur les angles intérieurs. ▶ Fermer le système de fixation [4-1].

Mesure de l'angle extérieur

▶ Desserrer le système de fixation [4-1]. - Placer la fausse-équerre avec les deux branches [4-2] sur les angles extérieurs. ▶ Fermer le système de fixation [4-1].

Report de l'angle

▶ Desserrer les leviers de blocage [3-2] sur les règles de butée [3-3]. - Placer la fausse-équerre sur la table de sciage. - Placer les deux règles de butée sur la fausse-équerre. ▶ Fermer les leviers de blocage [3-2] sur les règles de butée.

8.7 Scier des baguettes

▶ Effectuer les réglages souhaités sur la machine. - Placer la pièce [5-8] sur une règle de butée [5-6]. - Serrer la pièce avec le dispositif de blocage de pièce [5-7]. ▶ Mettre l'outil en marche. - Amener lentement le bloc de sciage vers le bas avec la poignée. - Appuyer sur le bloc de sciage régulièrement vers le bas et scier la pièce. ▶ Arrêter la machine. - Attendre que la lame de scie soit entièrement à l'arrêt et basculer seulement ensuite le bloc de sciage vers le haut.

Risques de blessures, décharge électrique

• Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant !
• Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après-vente agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.festool.fr/services

Utiliser uniquement des pièces détachées Festool d'origine ! Réf. sur : www.festool.fr/services

▶ Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagées doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé. Nettoyer régulièrement la plaque de recouvrement [1-12] ainsi que le canal d'aspiration du dispositif d'évacuation de copeaux [8-1] pour retirer les éclats de bois, dépôts de poussières et restes de pièces. Pour garantir la circulation de l'air, les ouïes de ventilation sur le boîtier doivent toujours rester propres et dégagées.

9.1 Remplacement de la plaque de recouvrement

Ne pas travailler avec une plaque de recouvrement usagée [1-12] mais la remplacer par une nouvelle.

Pour le remplacement, dévisser les cinq vis avec lesquelles la plaque de recouvrement est fixée à la table de sciage.

Une nouvelle plaque de recouvrement est livrée sans fente de sciage. Pour cette raison, l'entailler tout d'abord après le montage.

9.2 Ajustage du bloc de sciage

La vis [6-2] permet de régler la zone de pivotement du bloc de sciage. Cela peut être requis si le diamètre de la lame de scie a changé lors du réaffûtage ou si une nouvelle lame de scie a été montée.

▶ Régler les règles de butée [6-4] sur 0°.

▶ Desserrer le contre-écrou [6-1]. - Basculer le bloc de sciage vers le bas jusqu'en butée. - Régler le bloc de sciage en tournant la vis [6-2] comme représenté sur la figure 7 (rotation à droite - bloc de sciage est baissé; rotation à gauche - bloc de sciage est levé). ▶ Resserrer le contre-écrou [6-1].

10 Accessoires

Utiliser uniquement des accessoires d'origine Festool.

Vous trouverez les références des accessoires et des outils dans votre catalogue Festool ou sur Internet à l'adresse www.festool.fr.

Outre les accessoires décrits, Festool propose une vaste palette d'accessoires système permettant une utilisation polyvalente et efficace de la scie, par ex. :

- Lames de scie pour différents matériaux.

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique des appareils, accessoires et emballages. Respecter les règlements nationaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH : www.festool.fr/reach

Nos produits et emballages se recyclent, ne les jetez pas !

Trouvez où les déposer sur le site www.quefairedemesdechets.fr
