Produkttyp	Gersåg (kap-/geringssåg)
Märke	Festool
Modell	SYM 70 RE
Effekt	1150 W
Tomgångsvarvtal	2700-5200 varv/min (justerbar)
Invändig geringsvinkel	0°-68°
Utvändig geringsvinkel	0°-60°
Max skärhöjd	70 mm
Max skärbredd	80 mm
Sågklingdiameter	216 mm
Klingans hål	30 mm
Vikt (EPTA 01:2014)	9,6 kg
Strömförsörjning	230 V / 50 Hz (Europa)
Skyddsklass	II
Dammsugaranslutning	Diameter 27 eller 36 mm
Bearbetade material	Trä, laminerade träskivor, aluminium, plast
Användning	Stationär
Underhåll	Regelbunden rengöring, byte av täckplatta
Säkerhet	Pendlande skyddskåpa, spindellås, arbetsstyckets låsanordning
Reservdelar	Festool sågklingor, fläns, skruv, originaltillbehör

Vanliga frågor - SYM 70 RE FESTOOL

Hur byter man sågklingan?

Innan något ingrepp, dra ut stickkontakten. Tryck på spindellåset [1-2] för att låsa spindeln. Skruva loss skruven [2-4] (vänstergänga) med insexnyckeln [1-4]. Öppna den pendlande skyddskåpan [2-7] med spaken [2-2]. Ta bort flänsen [2-5] och klingan. Montera den nya klingan med rätt rotationsriktning (pilar). Sätt tillbaka flänsen och dra åt skruven (vänstergänga).

Hur ställer man in geringsvinkeln?

Dra ut stickkontakten. Öppna låsspaken [3-2] som sitter på anslagslinjalerna. Ställ in önskad vinkel (invändig 0°-68°, utvändig 0°-60°). Stäng låsspaken. Kontrollera att anslagslinjalerna inte vidrör klingan genom att göra en provskärning utan att starta maskinen.

Vilka material kan jag såga med denna såg?

Sågen är avsedd för stationär sågning av träribbor, laminerade träskivor, plast och aluminiumprofiler. Använd inte på stål, betong eller mineraliska material. Använd lämpliga Festool-klingor (gul ring för trä, blå för aluminium).

Hur ansluter man en dammsugare?

Använd dammsugaranslutningen [6-3] med en slang med diameter 27 eller 36 mm (36 mm rekommenderas för att undvika igensättning). Fäst slangen med bajonettlås. Anslut dammsugaren efter att ha dragit ut stickkontakten till sågen. Arbeta aldrig utan dammsugning för att undvika dammrisker.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd skyddsglasögon, hörselskydd och P2-mask. Håll händerna minst 100 mm från klingan. Fäst arbetsstycket med låsanordningen. För aldrig handen bakom anslaget. Vänta tills klingan har stannat helt innan du tar bort arbetsstycket. Dra ut stickkontakten före justering eller byte av klinga.

Hur byter man täckplattan?

Dra ut stickkontakten. Skruva loss de fem skruvar som håller täckplattan [1-12] mot sågbordet. Byt till en ny (inte sprucken). Efter montering, gör ett första snitt för att skapa sågspåret. Arbeta inte med en sliten täckplatta.

Hur använder man vinkelhaken?

Lossa fästsystemet [4-1]. Placera de två armarna [4-2] på den invändiga eller utvändiga vinkel som ska mätas. Stäng fästet. För att överföra vinkeln, placera vinkelhaken på bordet och justera anslagslinjalerna mot dess armar, lås sedan spakarna [3-2].

Vilken är den maximala skärkapaciteten?

Max skärhöjd: 70 mm. Max skärbredd: 80 mm. Dessa värden beror på geringsvinkeln. För längre arbetsstycken än bordet, använd extra stöd (Systainer eller bockar).

Hur ställer man in rotationshastigheten?

Vrid ratten [1-3] för att kontinuerligt ställa in hastigheten mellan 2700 och 5200 varv/min. Anpassa hastigheten efter materialet: trä (3-6), plast (3-5), aluminium (3-6), fibermaterial (1-3). För hög hastighet kan smälta plast.

Hur underhåller man sågen?

Dra ut stickkontakten före allt underhåll. Rengör regelbundet området kring skyddskåpan, täckplattan och dammsugarkanalen. Håll ventilationsöppningarna rena. Byt täckplattan om den är sliten. Låt en auktoriserad verkstad serva maskinen vid behov.

BRUKSANVISNING SYM 70 RE FESTOOL

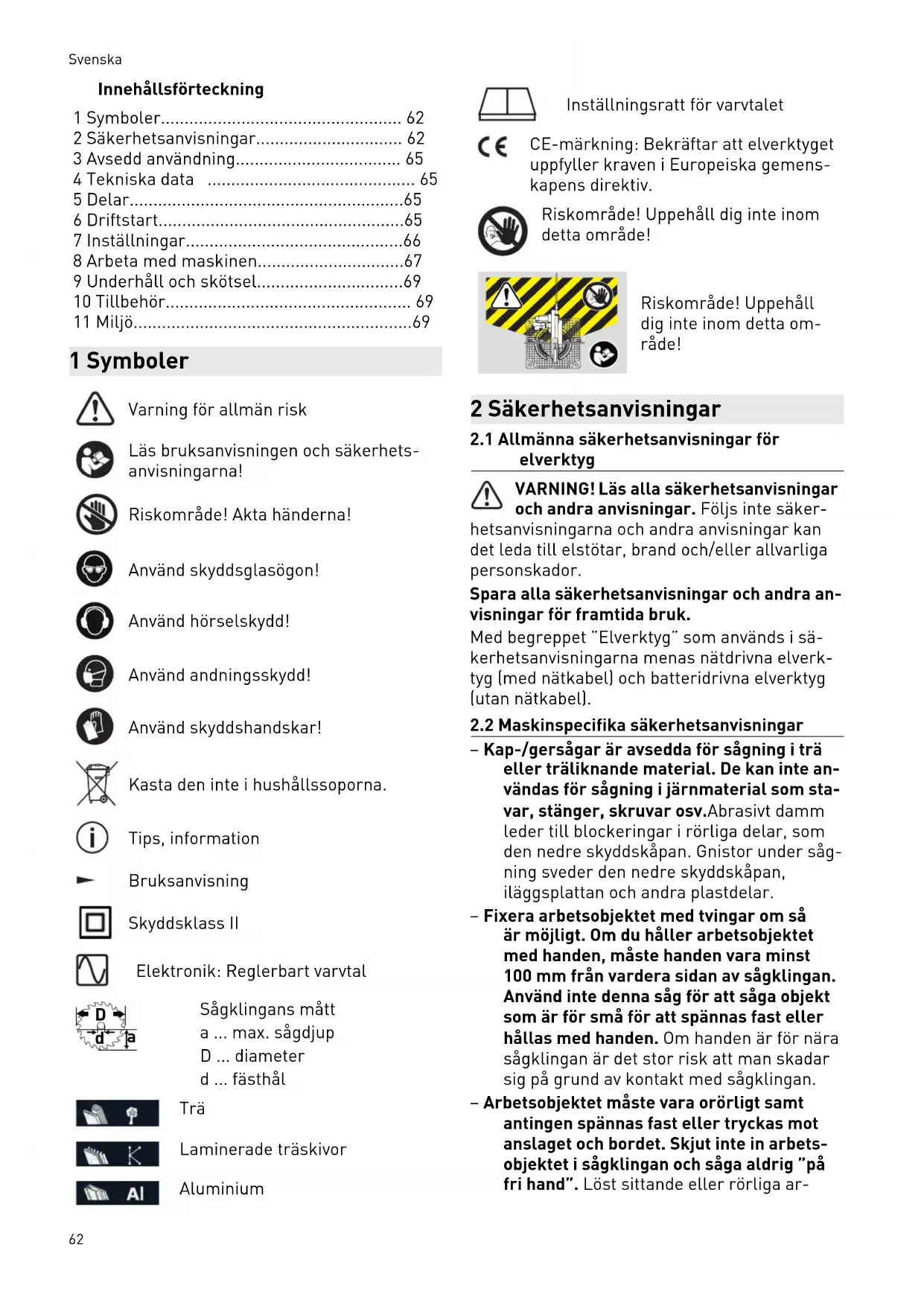

Innehållsförteckning

1 Symboler.... 62
2 Säkerhetsanvisningar.... 62
3 Avsedd användning.... 65
4 Tekniska data 65
5 Delar....65
6 Driftstart....65
7 Inställningar....66
8 Arbeta med maskinen....67
9 Underhåll och skötsel....69
10 Tillbehör....69
11 Miljö....69

1 Symboler

Varning för allmän risk

Läs bruksanvisningen och säkerhetsanvisningarna!

Riskområde! Akta händerna!

Använd skyddsglasögon!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddshandskar!

Kasta den inte i hushållssoporna.

Tips, information

Bruksanvisning

Skyddsklass II

Elektronik: Reglerbart varvtal

Sågklingans mått

a ... max. sågdjup

D ... diameter

d ... fästhål

Trä

Laminerade träskivor

Aluminium

Inställningsratt för varvtalet

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Riskområde! Uppehåll dig inte inom detta område!

Riskområde! Uppehåll dig inte inom detta område!

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker-

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

- Kap-/gersågar är avsedda för sågning i trä eller träliknande material. De kan inte användas för sågning i järnmaterial som stavar, stänger, skruvar osv. Abrasivt damm leder till blockeringar i rörliga delar, som den nedre skyddskåpan. Gnistor under sågning sveder den nedre skyddskåpan, iläggsplattan och andra plastdelar.

- Fixera arbetsobjektet med tvingar om så är möjligt. Om du håller arbetsobjektet med handen, måste handen vara minst 100 mm från vardera sidan av sågklingan. Använd inte denna såg för att såga objekt som är för små för att spännas fast eller hållas med handen. Om handen är för nära sågklingan är det stor risk att man skadar sig på grund av kontakt med sågklingan.

- Arbetsobjektet måste vara orörligt samt antingen spännas fast eller tryckas mot anslaget och bordet. Skjut inte in arbetsobjektet i sågklingan och såga aldrig "på fri hand". Löst sittande eller rörliga ar-

betsobjekt kan slungas ut med hög hastighet och orsaka personskador.

• Lägg aldrig handen över den avsedda snittlinjen, vare sig framför eller bakom sågklingan. Att stötta arbetsobjektet "med korsade händer", dvs. hålla arbetsobjektet till höger om sågklingan med vänster hand och tvärtom, är mycket farligt.
• Stick aldrig in handen bakom anslaget när sågklingan roterar. Underskrid aldrig ett säkerhetsavständ på 100 mm mellan handen och den roterande sågklingan (gäller på båda sidor av sågklingan, t.ex. för att ta bort trärester). Du kanske inte känner att handen är för nära den roterande sågklingan och kan skadas svårt.
• Kontrollera arbetsobjektet innan du sågar. Om arbetsobjektet är böjt eller vridet, spänn fast det med den böjda sidan mot anslaget. Se alltid till att det inte finns något mellanrum mellan arbetsobjektet, anslaget och bordet. Böjda eller vridna arbetsobjekt kan vrida sig eller förskjutas och göra så att den roterande sågklingan kläms fast medan man sågar. Det får inte finnas spikar eller andra främmande föremål i arbetsobjektet.
• Använd inte sågen förrän bordet är fritt från t.ex. verktyg och trärester. Bara arbetsobjektet får finnas på bordet. Små rester, lösa träbitar eller andra föremål som kommer i kontakt med den roterande klingan kan slungas iväg med hög hastighet.
• Kapa bara ett arbetsobjekt i taget. Arbetsobjekt staplade på varandra kan inte spännas eller hållas fast ordentligt, vilket kan göra att klingan fastnar eller att de glider isär under sågningen.
• Kontrollera före användningen att kap-/gersågen står på en plan, stabil arbetsyta. En plan och fast arbetsyta minskar risken för att sågen blir instabil.

• Planera arbetet. Varje gång du justerar geringsvinkeln, kontrollera att det justerbara anslaget är korrekt justerat och stödjer arbetsobjektet utan att komma i kontakt med klingan eller skyddskåpan. Innan du kopplar till maskinen och utan arbetsobjekt på bordet, tänk igenom hela snittrörelsen för att säkerställa att det inte finns några hinder eller någon risk att snittet går in i anslaget.

• Om arbetsobjektet är bredare eller längre än bordsytan, se till att det har tillräckligt stöd, exempelvis av bordsförlängare eller sågbockar. Arbetsobjekt som är längre eller bredare än sågbordet kan tippa om de inte stöttas ordentligt. Om ett avkapat trästycke eller hela arbetsobjektet tippar kan det lyfta nedre skyddskåpan och slungas iväg av den roterande klingan.

• Låt inte medhjälpare stötta arbetsobjektet i stället för att använda en bordsförlängare. Om arbetsobjektet stöttas ostadigt kan det klämma fast klingan. Det kan också förskjutas under kapningen och dra in dig eller medhjälparen i den roterande klingan.
• Den avkapade delen får inte tryckas mot den roterande sågklingan. Om det finns för lite plats, t.ex. om längdanslag används, kan den avkapade delen kilas fast av klingan och slungas iväg våldsamt.
• Använd alltid en tving eller annan lämplig anordning för att stötta runda föremål, som stänger eller rör, korrekt. Stänger har en tendens att lätt rulla iväg så att klingan "nyps fast", och arbetsobjektet kan då dra med sig handen in i klingan.
• Låt klingan komma upp i fullt varvtal in- nan du kapar arbetsobjektet. Det minskar risken för att arbetsobjektet slungas iväg.
• Stäng av sågen om arbetsobjektet kläms fast eller blockerar klingan. Vänta tills alla rörliga delar har stannat, dra ur nätkontakten och/eller ta ut batteriet. Ta sedan bort materialet som fastnat. Om du sågar vidare trots en sådan blockering kan du tappa kontrollen eller skada sågen.
• Släpp brytaren när snittet är avslutat, håll ner såghuvudet och vänta tills klingan stannat helt innan du tar bort den kapade delen. Det är mycket farligt att låta handen komma nära den avstannande klingan.

2.3 Verktyg och verktygsdelar

• Deformerade eller repiga sågklingor och sågklingor med skadade eller nedslitna tänder får inte användas.
• Använd endast sågklingor som är avsedda för detta elverktyg.
• Använd endast sågklingor som är avsedda för minst sågens maximala varvtal.
• Använd uteslutande sågklingor som rekommenderas av tillverkaren och som är lämpliga för materialet. Det förhindrar att sågtänderna överhettas under sågningen.

Svenska

- Transportera alltid sågklingan i en lämplig förpackning. Vi rekommenderar originalförpackningen.

2.4 Övriga säkerhetsanvisningar

- Använd endast sågklingor som uppfyller kraven för avsedd användning. Sågklingor som inte passar monteringsdelarna roterar ojämnt, kan riva splitter ur materialet och slungas iväg. Splittret kan hamna i användarens öga eller träffa personer i närheten.

- Använd endast sågklingor med spånvinkel ≤slant 0^ . En spånvinkel >0^ drar in sågen i arbetsobjektet. Risk för personskador på grund av rekyl i sågen och roterande arbetsobjekt.

- Elverktyget får endast användas inomhus och i torra miljöer.

- Kontrollera pendelskyddskåpan före varje användning. Använd endast elverktyg som fungerar korrekt.

- Stick inte in handen i spånutkastet. Roterande delar kan skada händerna.

- Under arbetet kan hälsofarligt damm bildas (av t.ex. blyhaltiga färger eller vissa träslag). Att vidröra eller andas in detta damm kan vara farligt för användaren eller personer i närheten. Följ säkerhetsföreskrifterna i ditt land.

Använd en P2-andningsmask som d. Se till att ventilationen är tillräcklig i na utrymmen och anslut en dammsu-
- Byt ut anslag som har skadats av sågen eller på annat sätt. Skadade anslag kan slungas iväg under arbetet. Personer i närheten kan skadas.
- Använd uteslutande Festool originaltillbehör samt förbrukningsmaterial. Endast tillbehör som testats och godkänts av Festool är säkra och perfekt anpassade till maskinen och dess användning.

Vid bearbetning av aluminium ska följande säkerhetsåtgärder vidtas:

• Anslut verktyget via en jordfelsbrytare (FI, PRCD).
• Anslut elverktyget till en lämplig dammsugare.
• Ta bort dammavlagringar inuti motorhuset med jämna mellanrum.
• Använd en aluminiumsågklinga.

Använd skyddsglasögon!

2.6 Övriga risker

Trots att alla monteringsföreskrifter följs kan faror uppstå, t.ex. på grund av:

• Kontakt med roterande delar från sidan: sågklinga, spännfläns, flänsskruv
• Kontakt med spänningsförande delar när höljet är öppet och nätkontakten inte är utdragen
• Kringslungade delar av arbetsobjektet
• Kringslungade verktygsdelar om verktygen skadats
• Höga ljud
• Dammbildning

2.7 Emissionsvärden

Enligt EN 62841 uppmätta typvärden:

$$ L j u d t r y c k s n i v \text { Å } L $$

$$ _ {P A} = 9 7 \mathrm{dB(A)} $$

$$ \text { Ljudeffektnivå L } $$

$$ _ {W A} = 1 0 4 \mathrm{dB(A)} $$

▶ Använd hörselskydd.

De angivna ljudemissionsvärdena

• har uppmätts enligt en standardiserad kontrollmetod och kan användas för att jämföra ett elverktyg med ett annat.
• kan även användas för att temporärt bedöma belastningen.

OBS

Ljudemissionerna kan – beroende på hur elverktyget används, och i synnerhet vilken typ av arbetsobjekt som bearbetas – avvika från de angivna värdena när elverktyget faktiskt används.

Fastlägg säkerhetsåtgärderna för användaren baserat på en bedömning av belastningen under de faktiska användningsvillkoren. (Man ska då ta hänsyn till alla driftcykelns andelar, exempelvis de tider under vilka elverktyget är frånkopplat och de tider då det visserligen är tillkopplat men arbetar utan belastning.)

3 Avsedd användning

Elverktyget är konstruerat som en fristående enhet avsedd för sågning av trä, plast, aluminiumprofiler och liknande material. Andra material, i synnerhet stål, betong och mineraliska material, får inte bearbetas.

Använd endast Festool sågklingor som är avsedda för detta elverktyg.

Sågklingorna måste ha följande egenskaper:

• Sågklingans diameter 216 mm
• Sågbredd 2,3 mm (motsvarar tandbredden)
• Fästhål 30 mm
• Huvudklingans tjocklek 1,8 mm
• Sågklinga enligt EN 847-1
• Sågklinga med spånvinkel ≤ 0°

Festools sågklingor motsvarar EN 847-1.

Såga endast material som respektive sågklinga är avsedd för.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Listsåg SYM 70 RE
Effekt 1150 W
Varvtal (tomgång) 2700 -		5200 varv/ min
Geringsvinkel innervinkel 0° - 68°
	Yttervinkel 0° - 60°
Arbetsområde	max. listhöjd 70 mm
	Max. list-bredd	80 mm
Verktygsspindel, ∅ 30 mm
Vikt enligt EPTA-procedur 01:2014		9,6 kg

5 Delar

[1-1] Transportsäkring
[1-2] Spindellåsning
[1-3] Inställningsratt för varvtalet
[1-4] Insexnyckel
[1-5] Strömbrytare
[1-6] Upplåsningsspak för sågen
[1-7] Handtag
[1-8] Pendelskyddskåpa

[1-9] Anslagslinjaler

[1-10] Sågbord

[1-11] Hållare för smygvinkeln

[1-12] Bordsinsats

De angivna bilderna finns i början av bruksanvisningen.

6 Driftstart

WARNING

Otillåten spänning eller frekvens!

Olycksrisk

• Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.
  ▶ I Nordamerika får endast Festool-verktyg med märkspänning 120 V / 60 Hz användas.

6.1 Första idrifttagningen

▶ Lås upp transportsäkringen [1-1] genom att dra ut låsstiftet.

6.2 Ställa upp maskinen

WARNING

Risk för personskador, elstötar

- Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

Montera maskinen på en plan och stabil arbetsyta (t.ex. en arbetsbänk) före användningen.

Monteringen kan ske på följande sätt

Skruvtvingar: Fäst maskinen med skruvtvingar på arbetsytan. De plana ytorna på sågbordets fyra anliggningspunkter fungerar som spännytor.

Montera höjningsfötter (tillval)

Om du vill använda en Systainer som utökad arbetsyta, måste du först montera de höjningsfötter som levererats med maskinen för att garantera samma höjd för sågbordet och Systainern.

▶ Lossa de fyra skruvarna [9-2] i sågbordets hörn med insexnyckeln [9-1].
▶ Töbort de fyra gummifötterna.
- Montera alla fyra höjningsfötter med de bifogade skruvarna och dra åt skruvarna ordentligt.

WARNING! Kontrollera före arbetet att alla fyra höjningsfötter sitter fast och att maskinen står stabilt med de monterade höjningsfötterna på en plan yta.

i Skruvarna från gummifötterna kan inte användas för att sätta fast höjningsfötterna.

6.3 Transport

Säkra maskinen (transportläge)

• Tryck in upplåsningsspaken för sågen [1-6].
  ▶ Sväng ner sågen ända till anslaget.
  ▶ Tryck in transportsäkringen [1-1]. Sågen stannar då i det undre läget.
• Lägg undan insexnyckeln [1-4] och smygvinkeln [4-2] i respektive hållare och kläm fast fixeranslaget på sågbordet [1-10].

WARNING

Risk för personskador

• Lyft eller bär aldrig maskinen i den rörliga pendelskyddskåpan [1-8].
• För att bära maskinen, fatta tag i den på sidan av sågbordet [1-10] och i handtaget [1-7].
• Lyft och bär alltid maskinen med båda händerna.

6.4 Osäkra maskinen (arbetsläge)

• Tryck ner sågen en aning och dra ut transportsäkringen [1-1].
  ▶ Sväng sågen uppåt.

6.5 Start/avstängning

• Tryck upplåsningsspaken [1-6] ända till motståndet för att låsa upp sågen och pendelskyddskåpan.
• Tryck in strömbrytaren [1-5] helt för att koppla till maskinen.
• Släpp upp strömbrytaren för att koppla från maskinen igen.
• Vänta tills sågklingan har stannat helt och hållet, och sväng först därefter upp sågen.

7 Inställningar

WARNING

Risk för personskador, elstötar

- Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

7.1 Välja sågklinga

Festools sågklingor är märkta med en färgad ring. Färgen på ringen visar vilket material såg-klingan passar för.

Symbol Sågklinga Material

(färg)

Fintandad sågklinga 216x2,3x30 W48

Trä (gul)

Specialsågklinga 216x2,3x30 W60

Aluminium (blå)

7.2 Verktygsbyte

WARNING

Risk för personskador

▶ Observera anvisningarna nedan:

• Dra ut nätkontakten ur eluttaget före ett verktygsbyte.
• Manövrera spindellåsningen [1-2] först när sågklingan står helt stilla.
• Sågklingan blir mycket het under sågning. Ta därför inte i den innan den svalnat.
• Använd skyddshandskar på grund av risken för skärskador genom de vassa skären under verktygsbytet.
• Använd endast Festool sågklingor som är avsedda för användning i detta elverktyg.

Byta sågklingan

▶ Ställ maskinen i arbetsläget.
▶ Håll spindellåsningen [2-1] intryckt medan du skruvar ur skruven.
- Skruva ur skruven [2-4] helt med insexnyckeln [1-4] (vänstergänga).
- Tryck in pendelskyddskåpans upplåsnings-spak [2-2].
- Öppna pendelskyddskåpan [2-7] helt och hållet.
▶ Ta av spännflänsen [2-5] samt sågklingan.

Montera sågklingan

• Rengör alla delar innan du monterar dem (sågklingan, flänsen, skruven).
• Placera sågklingan på verktygsspindeln.

WARNING

Risk för personskador

- Kontrollera att sågklingans [2-6] och maskinens rotationsriktning [2-3] stämmer överens.

▶ Tryck in spindellåsningen [2-1].
▶ Sätt fast sågklingan med spännflänsen [2-5] och skruven [2-4].
▶ Dra åt skruven [2-4] ordentligt (vänstergånga).

7.3 Dammsugning

WARNING

Hälsorisk på grund av damm

▶ Arbeta aldrig utan utsug.
▶ Följ de nationella bestämmelserna.
▶ Använd andningsskydd!

Till sugadaptern [6-3] kan man ansluta en Festool dammsugare med en sugslangsdiameter på 36 mm eller 27 mm (36 mm rekommenderas på grund av den lägre risken för tilltäppning).

• Dra ut nätkontakten ur eluttaget innan du monterar sugslangen.
• Sätt fast sugslangen i sugadaptern med bajonettkopplingen [6-3].

Spånuppsamlaren [8-1] förbättrar upptagningen av damm och spån. Arbeta därför inte utan monterad spånuppsamlare.

OBS

Risk för personskador på grund av sågklingan

▶ Undvik kontakt med sågklingan.

- Kläm fast spånuppsamlaren i den avsedda hållaren [8-2] genom att haka i den i ursparningen.

8 Arbeta med maskinen

WARNING

Kringslungade delar av verktyg/arbetsobjekt

Risk för personskador

▶ Använd skyddsglasögon!
▶ Se till att ingen annan är i närheten under arbetet.
▶ Spänn alltid fast arbetsobjekten.
- Fixeranslaget måste ligga an helt mot arbetsobjektet.

WARNING

Pendelskyddskåpan stängs inte Risk för personskador

▶ Avbryt sågningen.
▶ Dra ur nätkabeln och ta bort flisorna. Byt ut pendelskyddskåpan om den har skadats.

WARNING

Risk för personskador

▶ Observera anvisningarna nedan:

• Korrekt arbetsläge:
• Fram på användarsidan
• Rakt framifrån mot sågen
• Bredvid sågklingan

- Håll alltid fast elverktyget med manöver- handen på handtaget under arbetet. Håll alltid den fria handen utanför riskområdet.

- Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet.

- Anpassa matningshastigheten för att förhindra att maskinen överbelastas och att plasten smälter vid sågning av plast.

- Använd inte elverktyget om elektroniken är defekt, eftersom det kan leda till övervarv.

- Innan du börjar arbeta, kontrollera att såg-klingan inte kan komma i kontakt med an-slagslinjalerna, fixeranslaget, skruvtvingar eller andra maskindelar.

När elverktyget inte används ska nätkontakten dras ut ur eluttaget. Det förlänger elektronikens livslängd.

8.1 Kontrollera att pendelskyddskåpan är rörlig

Pendelskyddskåpan måste alltid kunna sig fritt och stängas automatiskt.

▶ Dra ut nätkontakten.
▶ Fatta tag i pendelskyddskåpan och sväng in den på försök i sågen.
Pendelskyddskåpan måste vara lättrörlig och kunna sänkas ner nästan helt i sågen.

Rengöra sågklingans område

• Håll alltid området runt pendelskyddskåpan rent.
  ▶ Ta bort damm och spån genom att blåsa med tryckluft eller med hjälp av en pensel.

8.2 Fixeranslag

Används så här

▶ Dra ut nätkontakten ur eluttaget innan du monterar fixeranslaget.
Sätt i fixeranslaget [5-7] i ett av hålen [5-9]. Fixeranslaget måste befinna sig framför arbetsobjektet.

8.3 Spänna in arbetsobjektet

WARNING

Risk för personskador

▶ Observera anvisningarna nedan:

- Korrekt fastsättning med det bifogade fixeranslaget - Spänn alltid fast arbetsobjek-

ten med fixeranslaget. Nedhållaren måste då ligga an ordentligt mot arbetsobjektet.

(Anmärkning: Man kan behöva använda hjälpmedel för detta, t.ex. vid runda konturer). Arbeta inte med arbetsobjekt som inte kan spännas fast ordentligt.

• Storlek – arbeta inte med för små arbetsobjekt. Kapade restbitar bör av säkerhetsskäl inte vara mindre än 30 mm långa. Små arbetsobjekt kan dras bakåt av såg-klingan, in i mellanrummet mellan klingan och anslagslinjalen. Det kapade reststycket ska av säkerhetsskäl kunna klämmas fast säkert med fixeranslaget.
• Var speciellt försiktig så att inga arbetsobjekt kan dras bakåt av sågklingan, in i mellanrummet mellan klingan och anslagslinjalen. Denna risk föreligger speciellt när det gäller horisontella geringssnitt.

Långa arbetsobjekt

Arbetsobjekt som sticker ut över sågbordsytan måste stöttas extra:

▶ Använd en SYSTAINER som extra arbetsyta.
- Säkra arbetsobjektet med det bifogade fixeranslaget.

Tunna arbetsobjekt

Tunna arbetsobjekt kan fladdra eller brytas när man sågar.

- Förstärk arbetsobjektet: Spänn fast det tillsammans med träbitar.

Spänn in så här

• Lägg arbetsobjektet på sågbordet och tryck det mot anslagslinjalerna [1-9].
• Öppna fixeranslaget [5-7] med spaken [5-1].
  ▶ Vrid vredet [5-3] moturs för att lossa fixeranslagets vertikala position.
  ▶ Sänk nedhållaren till arbetsobjektet.
  ▶ Vrid vredet [5-3] medurs för att låsa fixeranslagets vertikala position.
  ▶ Stäng fixeranslaget [5-7] med spaken [5-1].

8.4 Arbetsobjektets anslag

Ställa in geringsvinklar

För geringssnitt måste man justera anslagslinjalerna [3-3] så att dessa inte förhindrar pendelskyddskåpans funktion eller kommer i kontakt med sågklingan.

▶ Dra ut nätkontakten ur eluttaget innan du ställer in anslagslinjalerna.
▶ Öppna klämspaken [3-2].
▶ Ställ in önskad geringsvinkel.
▶ Stäng klämspaken igen.

Ställa in anslagslinjalen

▶ Dra ut nätkontakten ur eluttaget innan du ställer in anslagslinjalerna.
▶ Lossa vreden [3-1].
- Skjut fram anslagslinjalerna [3-3] så nära sågklingan som möjligt, men undvik kontakt med den.
▶ Stäng vreden [3-1].

8.5 Varvtalsreglering

Varvtalet kan ställas in steglöst mellan 2700 och 5200 varv/min med ratten [1-3]. På så sätt kan såghastigheten anpassas optimalt till varje material.

Rekommenderad ställning för inställningsratten

Trä 3 - 6

Plast 3 - 5

Fibermaterial 1 - 3

Aluminium- och ickejärn-profiler 3 - 6

8.6 Smygvinkel

Med smygvinkeln [4-2] kan valfria vinklar (t.ex. mellan två väggar) mätas upp. Smygvinkeln bildar då halva vinklar.

Ta ut innervinkel

▶ Öppna klämanordningen [4-1].
▶ Lägg an smygvinkeln med de båda skänklarna [4-2] mot innervinklarna.
▶ Stäng klämanordningen [4-1] .

Ta ut yttervinkel

▶ Öppna klämanordningen [4-1] .
- Lägg an smygvinkeln med de båda skänklarna [4-2] mot yttervinkeln.
▶ Stäng klämanordningen [4-1] .

Överföra vinkel

• Öppna klämspakarna [3-2] på anslagslinjalerna [3-3].
  ▶ Lägg smygvinkeln på sågbordet.
• Lägg an de båda anslagslinjalerna mot smygvinkeln.
  ▶ Stäng klämspakarna [3-2] på anslagslinjalerna.

8.7 Såga lister

▶ Gör önskade inställningar på maskinen.
- Lägg arbetsobjektet [5-8] mot en anslags-linjal [5-6].
- Spänn fast arbetsobjektet med fixeranslaget [5-7].
▶ Koppla till maskinen.
▶ För sågen längsamt nedåt med handtaget.

• Tryck sågen jämnt nedåt och såga arbetsobjektet.
  ▶ Koppla från maskinen.
• Vänta tills sågklingan har stannat helt och hållet, och sväng först därefter upp sågen.

9 Underhåll och skötsel

WARNING

Risk för personskador, elstötar

• Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på produkten!
• Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

• Skadade skyddsanordningar och delar måste repareras eller bytas ut fackmässigt av en auktoriserad serviceverkstad, såvida inget annat anges i bruksanvisningen.
  ▶ Rengör regelbundet bordsinsatsen [1-12] och utsugskanalen på spånuppsamlaren [8-1] för att avlägsna träflisor, dammavlagringar och rester av arbetsobjektet.
• För att luftcirkulationen ska kunna garanteras måste kylluftöppningarna i höljet alltid hållas öppna och rena.

9.1 Byta bordsinsatsen

Arbeta inte med en utnött bordsinsats [1-12], utan byt ut den mot en ny.

- Öppna då de fem skruvarna med vilka bordsinsatsen är monterad i sågbordet.

En ny bordsinsats levereras utan sågspår. Därför måste du först såga in den efter monteringen.

9.2 Justera sågen

Sågens svängområde kan justeras med skruven [6-2]. Det kan vara nödvändigt om sågklingans diameter har ändrats vid slipning eller en ny sågklinga ska monteras.

▶ Ställ in anslagslinjalerna [6-4] på 0°.
▶ Lossa läsmuttern [6-1] .
▶ Sväng ner sågen ända till anslaget.

▶ Ställ in sågen med hjälp av skruven [6-2] enligt bilden 7 (vrid åt vänster – sågen sänks; vrid åt höger – sågen höjs).
▶ Dra åt låsmuttern [6-1] igen.

10 Tillbehör

Använd endast Festool originaltillbehör.

Beställningsnumren för tillbehör och verktyg hittar du i din Festool-katalog eller på internet under www.festool.se.

Förutom de beskrivna tillbehören erbjuder Festool många systemtillbehör som kan utrusta din såg för effektivt och varierande arbete, t.ex.:

- Sågklingor för olika material.

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinfölj den nationella föreskrifterna.

Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk- tyg källsorteras och återvinnas på ett miljövän- ligt sätt.

Information om REACH: www.festool.se/reach

Sisällys

5 Produktets elementer

[1-1] Transportsikring
[1-2] Spindellås
[1-3] Indstillingshjul til omdrejningstal
[1-4] Unbraconøgle
[1-5] Start-stop-kontakt
[1-6] Udløserarm til savaggregat
[1-7] Greb
[1-8] Pendulbeskyttelseskappe
[1-9] Anslagslinealer
[1-10] Arbejdsbord
[1-11] Holder til smigvinkel
[1-12] Overfladebeskytter

Fareområde! Hold hendene på avstand!

Bruk vernebriller!

Bruk hørselvern!

- Trekk støpselet ut av stikkontakten för alle typer arbeid på maskinen!

Før bruk må maskinen monteres på en flat og stabil arbeidsflate (f.eks. en arbeidsbenk).
