Tipo de produto	Serra de esquadria (compound mitre saw)
Marca	Festool
Modelo	SYM 70 RE
Potência	1150 W
Velocidade sem carga	2700 – 5200 rpm (ajustável)
Ângulo de esquadria interno	0° – 68°
Ângulo de esquadria externo	0° – 60°
Altura de corte máx.	70 mm
Largura de corte máx.	80 mm
Diâmetro da lâmina	216 mm
Furo da lâmina	30 mm
Peso (EPTA 01:2014)	9,6 kg
Alimentação	230 V / 50 Hz (Europa)
Classe de proteção	II
Conexão de aspiração	Diâmetro 27 ou 36 mm
Materiais trabalhados	Madeira, painéis de madeira laminados, alumínio, plástico
Uso	Uso fixo
Manutenção	Limpeza regular, substituição da placa de cobertura
Segurança	Capa de proteção pendular, bloqueio do eixo, dispositivo de bloqueio da peça
Peças sobressalentes	Lâminas de serra Festool, flange, parafusos, acessórios originais

Perguntas frequentes - SYM 70 RE FESTOOL

Como trocar a lâmina de serra?

Antes de qualquer intervenção, desconecte o plugue da tomada. Pressione o bloqueio do eixo [1-2] para travar o eixo. Desaperte o parafuso [2-4] (rosca esquerda) com a chave Allen [1-4]. Abra a capa de proteção pendular [2-7] usando a alavanca [2-2]. Remova o flange [2-5] e a lâmina. Monte a nova lâmina respeitando o sentido de rotação (setas). Recoloque o flange e aperte o parafuso (rosca esquerda).

Como ajustar o ângulo de esquadria?

Desconecte o plugue da tomada. Abra a alavanca de bloqueio [3-2] localizada nas guias de batente. Ajuste o ângulo desejado (interno 0°-68°, externo 0°-60°). Feche a alavanca de bloqueio. Certifique-se de que as guias de batente não toquem a lâmina fazendo uma simulação de corte sem ligar a máquina.

Quais materiais posso cortar com esta serra?

A serra foi projetada para corte estacionário de barras de madeira, painéis de madeira laminados, plástico e perfis de alumínio. Não usar em aço, concreto ou materiais minerais. Use lâminas Festool adequadas (anel amarelo para madeira, azul para alumínio).

Como conectar um aspirador?

Use a conexão de aspiração [6-3] com uma mangueira de 27 ou 36 mm de diâmetro (36 mm recomendado para evitar entupimento). Prenda a mangueira com trava de baioneta. Conecte o aspirador após desconectar o plugue da serra. Nunca trabalhe sem aspiração para evitar riscos relacionados a poeiras.

Quais são as instruções de segurança essenciais?

Use óculos de proteção, proteção auditiva e máscara P2. Mantenha as mãos a mais de 100 mm da lâmina. Prenda a peça com o dispositivo de bloqueio. Nunca passe a mão atrás do batente. Aguarde a parada completa da lâmina antes de remover a peça. Desconecte o plugue antes de qualquer ajuste ou troca de lâmina.

Como substituir a placa de cobertura?

Desconecte o plugue da tomada. Desaperte os cinco parafusos que prendem a placa [1-12] à mesa de serra. Substitua por uma nova (não rachada). Após a montagem, faça um primeiro corte para realizar a fenda de serragem. Não trabalhe com uma placa gasta.

Como usar o esquadro falso?

Afrouxe o sistema de fixação [4-1]. Coloque os dois braços [4-2] sobre o ângulo interno ou externo a ser medido. Feche a fixação. Para transferir o ângulo, coloque o esquadro falso sobre a mesa e ajuste as guias de batente contra seus braços, depois trave as alavancas [3-2].

Qual é a capacidade de corte máxima?

Altura de corte máx.: 70 mm. Largura de corte máx.: 80 mm. Esses valores dependem do ângulo de esquadria. Para peças mais longas que a mesa, use suportes adicionais (Systainer ou cavaletes).

Como ajustar a velocidade de rotação?

Gire o botão [1-3] para ajustar a velocidade continuamente entre 2700 e 5200 rpm. Adapte a velocidade ao material: madeira (3-6), plástico (3-5), alumínio (3-6), materiais fibrosos (1-3). Uma velocidade muito alta pode derreter o plástico.

Como fazer a manutenção da serra?

Desconecte o plugue antes de qualquer manutenção. Limpe regularmente a área da capa de proteção, a placa de cobertura e o canal de aspiração. Mantenha as aberturas de ventilação limpas. Substitua a placa de cobertura se estiver gasta. Leve a máquina para revisão em uma oficina autorizada, se necessário.

MANUAL DE UTILIZADOR SYM 70 RE FESTOOL

este produto corresponde às normas ou aos documentos normativos citados a seguir:

▶ Serrare nuovamente il controdado [6-1].

10 Accessori

$$ O s \ddot {a} k e r h e t K = $$

$$ 3 \mathrm{dB} $$

OBS

Buller vid arbetet

Hörselskador

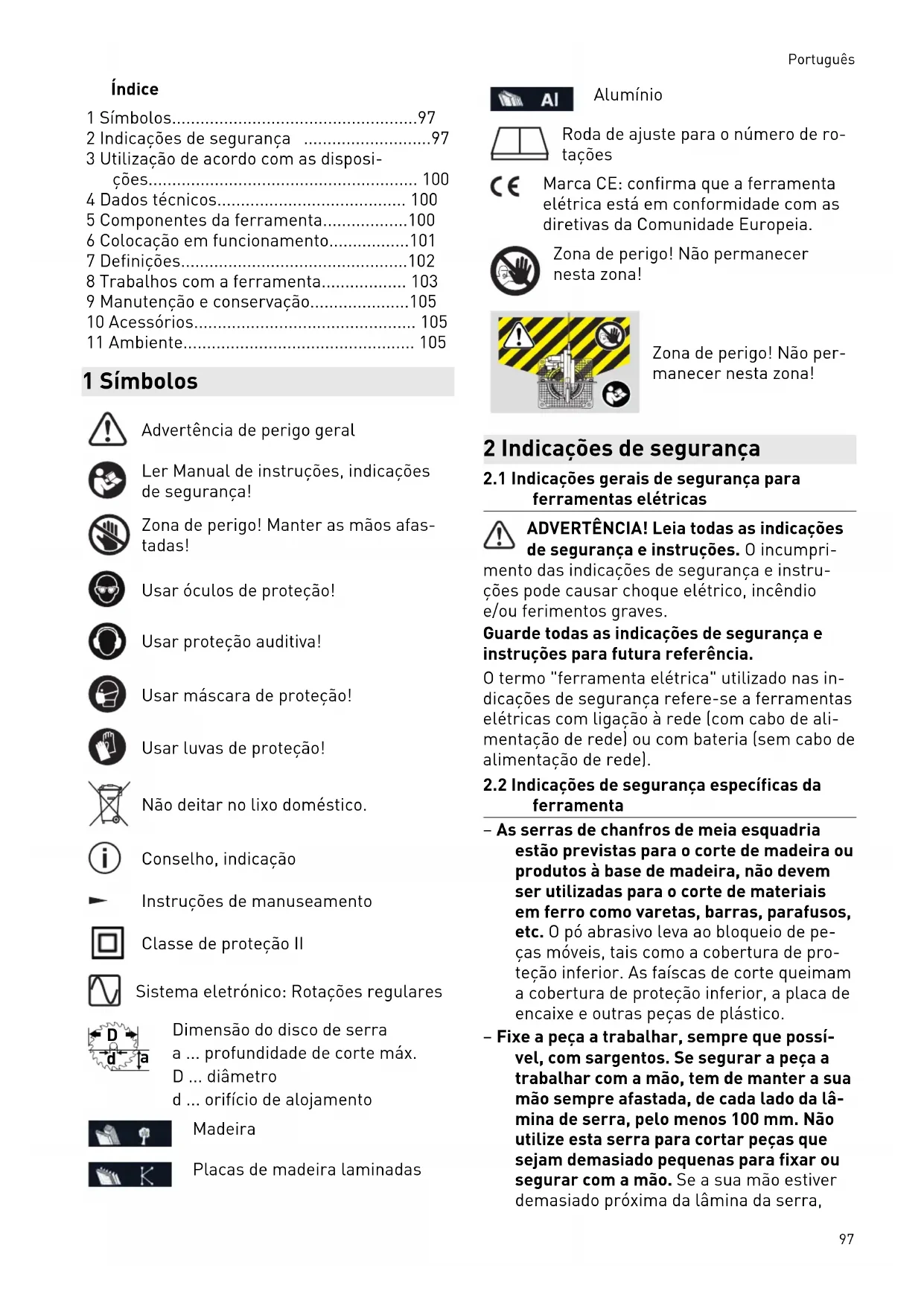

1 Símbolos....97
2 Indicações de segurança .....97
3 Utilização de acordo com as disposi- ções.... 100
4 Dados técnicos.... 100
5 Componentes da ferramenta....100
6 Colocação em funcionamento......101
7 Definições....102
8 Trabalhos com a ferramenta.... 103
9 Manutenção e conservação....105
10 Acessórios.... 105
11 Ambiente.... 105

1 Símbolos

Advertência de perigo geral

Ler Manual de instruções, indicações de segurança!

Zona de perigo! Manter as mãos afas-tadas!

Usar óculos de proteção!

Usar proteção auditiva!

Usar máscara de proteção!

Usar luvas de proteção!

Não deitar no lixo doméstico.

Conselho, indicação

Instruções de manuseamento

Classe de proteção II

Sistema eletrónico: Rotações regulares

Dimensão do disco de serra

a ... profundidade de corte máx.

D ... diâmetro

d ... orifício de alojamento

Madeira

Placas de madeira laminadas

Alumínio

Roda de ajuste para o número de ro- tações

Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia.

Zona de perigo! Não permanecer nesta zona!

Zona de perigo! Não permanecer nesta zona!

2 Indicações de segurança

2.1 Indicações gerais de segurança para ferramentas elétricas

ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri-

mento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de alimentação de rede) ou com bateria (sem cabo de alimentação de rede).

2.2 Indicações de segurança específicas da ferramenta

- As serras de chanfros de meia esquadria estão previstas para o corte de madeira ou produtos à base de madeira, não devem ser utilizadas para o corte de materiais em ferro como varetas, barras, parafusos, etc. O pó abrasivo leva ao bloqueio de peças móveis, tais como a cobertura de proteção inferior. As faíscas de corte queimam a cobertura de proteção inferior, a placa de encaixe e outras peças de plástico.

- Fixe a peça a trabalhar, sempre que possível, com sargentos. Se segurar a peça a trabalhar com a mão, tem de manter a sua mão sempre afastada, de cada lado da lâmina de serra, pelo menos 100 mm. Não utilize esta serra para cortar peças que sejam demasiado pequenas para fixar ou segurar com a mão. Se a sua mão estiver demasiado próxima da lâmina da serra,

Português

existe um risco acrescido de ferimentos por contacto com a lâmina da serra.

• A peça a trabalhar deve estar imóvel, devendo ser fixa ou pressionada contra o batente e a bancada. Não empurre a peça a trabalhar para a lâmina de serra e nunca corte "à mão livre". As peças a trabalhar soltas ou móveis podem ser projetadas a grande velocidade e causar ferimentos.
• Nunca cruze as mãos sobre a linha de cor-te prevista, seja pela frente seja por trás do disco de serra. Apoiar a peça a trabal-har "com as mãos cruzadas", isto é, segu-rar a peça a trabalhar do lado direito, junto ao disco de serra, com a mão esquerda ou vice-versa, é muito perigoso.
• Com o disco de serra em rotação, não coloque a mão por trás do batente. Mantenha sempre uma distância de segurança mínima de 100 mm entre a mão e o disco de serra em rotação (válido para ambos os lados do disco de serra, por ex., na remoção de resíduos de madeira). A proximidade do disco de serra em rotação à sua mão pode não ser visível, podendo provocar-lhe ferimentos graves.
• Antes de cortar, verifique a peça a trabalhar. Se a peça a trabalhar estiver curvada ou torcida, fixe-a com o lado curvado para fora voltado para o batente. Assegure-se sempre de que ao longo da linha de corte não existe nenhuma fenda entre a peça a trabalhar, o batente e a bancada. As peças a trabalhar curvadas ou torcidas podem torcer ou deslocar-se e causar um bloqueio da lâmina de serra em rotação durante o corte. Não devem existir quaisquer pregos ou corpos estranhos na peça a trabalhar.
• Só deve utilizar a serra se a bancada estiver isenta de ferramentas, resíduos de madeira, etc.; na bancada só se deve encontrar a peça a trabalhar. Resíduos pequenos, pedaços de madeira soltos ou outros objetos, que entrem em contacto com a lâmina em rotação, podem ser projetados a grande velocidade.
• Corte apenas uma peça a trabalhar de cada vez. Várias peças a trabalhar empilhadas não podem ser fixadas ou seguradas adequadamente e, ao serrar, podem provocar um bloqueio da lâmina ou deslizar.
• Antes da utilização, certifique-se que coloca a serra de chanfros de meia esqua-

dria sobre uma superfície de trabalho plana e firme. Uma superfície de trabalho plana e firme reduz o perigo de a serra de chanfros de meia esquadria ficar instável.

• Planifique o seu trabalho. Em cada ajuste da inclinação do ângulo de meia esquadria, tenha atenção para que o batente ajustável fique corretamente ajustado e suporte a peça a trabalhar, sem entrar em contacto com a lâmina ou com a cobertura de proteção. Sem ligar a ferramenta e sem a peça a trabalhar sobre a bancada, deve ser efetuada uma simulação do movimento de corte total da lâmina de serra, de forma a garantir que não há qualquer obstáculo ou perigo de corte no batente.
• Em peças a trabalhar que sejam mais largas ou compridas que a parte superior da bancada, garanta um suporte adequado, por ex., através de prolongamentos de bancadas ou cavaletes. As peças a trabalhar que sejam mais compridas ou mais largas do que a bancada da serra de chanfros de meia esquadria podem cair se não estiverem bem suportadas. Se um pedaço de madeira cortado ou a peça a trabalhar cair, isso pode levantar a cobertura de proteção inferior ou eles podem ser projetados descontroladamente pelo disco em rotação.
• Não recorra a outras pessoas como substituição de um prolongamento de bancada ou para um suporte adicional. Um suporte instável da peça a trabalhar pode causar bloqueio da lâmina. A peça a trabalhar também se pode deslocar durante o corte, puxando-o a si e ao seu ajudante em direção à lâmina em rotação.
• O pedaço cortado não deve ser pressionado contra o disco de serra em rotação. Quando há pouco espaço, por ex., ao utilizar batentes longitudinais, o pedaço cortado pode enchavetar-se com o disco e ser violentamente projetado.
• Utilize sempre um sargento ou um dispositivo adequado, para apoiar corretamente material redondo, tal como barras ou tubos. Ao cortar, as barras tendem a rolar, pelo que a lâmina pode ficar "presa" e a peça a trabalhar ser puxada para a lâmina, juntamente com a sua mão.
• Deixe que a lâmina atinja o número máximo de rotações, antes de cortar a peça a

trabalhar. Isto previne o risco de a peça a trabalhar ser projetada.

• Se a peça a trabalhar ficar encravada ou a lâmina bloquear, desligue a serra de chanfros de meia esquadria. Aguarde, até que todas as peças móveis estejam paradas, desencaixe a ficha de rede e/ou retire a bateria. De seguida, remova o material encravado. Se, com um bloqueio desses, continuar a serrar, isso poderá resultar em perda de controlo ou danos da serra de chanfros de meia esquadria.
• Após ter concluído o corte, solte o interruptor, mantenha a cabeça da serra em baixo e aguarde a paragem da lâmina, antes de remover o pedaço cortado. É muito perigoso aproximar a mão da lâmina em estabilização.

2.3 Ferramentas e componentes de ferramentas

• Não devem ser utilizadas lâminas de serra deformadas ou fissuradas, assim como lâminas obtusas ou defeituosas.
• Utilizar apenas lâminas de serra Festool que estejam previstas para a utilização com esta ferramenta elétrica.
• Utilize apenas lâminas de serra que, no mínimo, sejam adequadas para o número de rotações máximo da serra.
• Utilize apenas lâminas de serra recomendadas pelo fabricante e adequadas ao material que pretende trabalhar. Isto impede um sobreaquecimento das lâminas de serra ao cortar.
• Transporte a lâmina de serra apenas numa embalagem adequada. Recomendamos, para o efeito, a embalagem original.

2.4 Outras indicações de segurança

• Utilizar apenas lâminas de serra que correspondam às indicações fornecidas em Utilização de acordo com as disposições. As lâminas de serra que não se adequem às peças de montagem da serra, não funcionam corretamente e podem soltar-se e projetar lascas do material. Estas lascas podem atingir os olhos do utilizador ou de pessoas que se encontrem na proximidade.

• Utilizar apenas lâminas de serra com ângulo de corte ≤ 0°. Um ângulo de corte > 0° puxa a serra em direção à peça a trabalhar. Existe perigo de ferimento devido a contra-golpe da serra e peça a rodar.

• Utilizar a ferramenta elétrica apenas em espaços interiores e ambiente seco.

• Antes de cada utilização verificar o funcionamento do resguardo basculante. Utilizar a ferramenta elétrica somente se estiver a funcionar corretamente.
• Não colocar as mãos na saída das aparas.

As peças em rotação podem ferir as mãos.

- Durante os trabalhos, podem produzir-se pós prejudiciais à saúde (p. ex. pintura com chumbo, alguns tipos de madeira).

Tocar ou respirar estes pós pode representar perigo para o utilizador ou para as pessoas que se encontrem nas proximidades. Observar as normas de segurança em vigor no seu país.

• Para proteção da sua saúde, use uma máscara de proteção respiratória P2. Em espaços fechados, garantir que existe uma ventilação suficiente e ligar um aspirador móvel.
• Substituir os batentes serrados ou danificados. Batentes danificados podem ser projetados durante o trabalho com a serra. As pessoas que se encontrem na proximidade podem ficar feridas.
• Utilizar apenas acessórios e material de desgaste originais da Festool. Só os acessórios testados e autorizados pela Festool são seguros e perfeitamente adequados para a ferramenta e a aplicação.

2.5 Trabalho em alumínio

Por razões de segurança, é necessário eitar as seguintes medidas ao trabalhar alumínio:

• Ligar à entrada um disjuntor de corrente de defeito (FI, PRCD).
• Ligar a ferramenta elétrica a um aspirador adequado.
• Limpar regularmente as acumulações de pó na carcaça do motor da ferramenta elétrica.
• Utilizar uma lâmina de serra em alumínio.

Usar óculos de proteção!

2.6 Riscos remanescentes

Apesar da observação de todos os regulamentos de construção importantes, ainda existem riscos ao utilizar-se a ferramenta, p. ex., devido a:

Português

• contacto com as peças rotativas, de lado: lâmina de serra, flange de aperto, parafuso de flange,
• contacto com peças sob tensão com a carcaça aberta e a ficha de rede ligada,
• projeção de partes das peças a trabalhar,
• projeção de partes de ferramentas, no caso de ferramentas danificadas,
• emissão de ruídos,
• emissão de pós.

2.7 Valores de emissões

Os valores determinados de acordo com a EN 62841 são tipicamente:

Nível de pressão acústica L _PA = 97 dB(A)

Nível de potência acústica L _WA = 104 dB(A)

Incerteza K = 3 dB

CUIDADO

Ruído que surge ao trabalhar

Perturbação da audição

▶ Utilizar proteção auditiva.

Os valores de emissão de ruído indicados

• foram medidos segundo um processo de inspeção normalizado e podem ser utilizados para comparação de ferramentas elétricas,
• podem também ser utilizados para uma estimativa temporária da sobrecarga.

CUIDADO

Dependendo do tipo de utilização e, sobretudo, do tipo de peça a trabalhar, as emissões de ruídos durante a utilização real da ferramenta elétrica podem diferir dos valores indicados.

- Definir medidas de segurança para proteção do operador, com base numa estimativa da sobrecarga nas condições de utilização reais. (Para tal, devem ser tomados em consideração todos os componentes do ciclo de operação, por exemplo, períodos em que a ferramenta elétrica se encontra desligada e períodos em que funciona sem carga apesar de ligada.)

3 Utilização de acordo com as disposições

De acordo com as disposições, a ferramenta elétrica está prevista como ferramenta fixa para serrar ripas de madeira, material plástico,

perfis de alumínio e materiais semelhantes.

Não se podem efetuar trabalhos noutros materiais, em especial aço, betão e materiais minerais.

Utilizar apenas lâminas de serra Festool que estejam previstas para a utilização com esta ferramenta elétrica.

Os discos de serra devem apresentar os seguintes dados:

• Diâmetro da lâmina de corte 216 mm
• Largura do corte 2,3 mm (corresponde à largura dos dentes)
• Orifício de alojamento 30 mm
• Espessura da lâmina primitiva 1,8 mm
• Disco de serra segundo EN 847-1
• Disco de serra com ângulo de corte ≤ 0°

As lâminas de serra Festool cumprem a EN 847-1.

Serrar apenas materiais para os quais a respetiva lâmina de serra está prevista.

Em caso de utilização incorreta, a responsabilidade é do utilizador.

4 Dados técnicos

Serra de ripas SYM 70 RE

Potência 1150 W
Número de rotações (em vazio) 2700 - 5200 rpm
Ângulo de meia esquadria	Ângulo interior	0° - 68°
	Ângulo exterior	0° - 60°
Zona de corte Altura de ripa máx.		70 mm
	Largura de ripa máx.	80 mm
Fuso da ferramenta, ∅ 30 mm
Peso de acordo com EPTA-Procedure 01:2014		9,6 kg

5 Componentes da ferramenta

[1-1] Proteção de transporte
[1-2] Dispositivo de paragem do fuso
[1-3] Roda de ajuste para o número de rotações
[1-4] Chave de sextavado interior
[1-5] Interruptor de ativação/desativação

[1-6] Alavanca de desbloqueio para a unidade de serrar

[1-7] Punho

[1-8] Resguardo basculante

[1-9] Réguas de batente

[1-10] Bancada de serra

[1-11] Suporte para esquadria ao sesgo

[1-12] Proteção de mesa

As figuras indicadas encontram-se no início do manual de instruções.

6 Colocação em funcionamento

ADVERTÊNCIA

Tensão ou frequência inadmissível! Perigo de acidente

▶ A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação.
▶ Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de tensão de 120 V / 60 Hz.

6.1 Primeira colocação em funcionamento

▶ Desbloqueie a proteção de transporte [1-1] puxando pelo pino de segurança.

6.2 Instalação da ferramenta

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

- Antes de efetuar qualquer trabalho na ferramenta retirar sempre a ficha da tomada!

Antes da utilização, coloque a ferramenta sobre uma superfície de trabalho plana e fixa (p. ex., uma bancada de trabalho).

Existem as seguintes possibilidades de montagem

Sargentos: Fixe a ferramenta à superfície de trabalho com sargentos. As superfícies planas nos quatro pontos de apoio da bancada de serra servem de superfície de fixação.

Montar os pés de elevação (opcional)

Se pretender utilizar um Systainer como extensão da superfície de apoio, deverá montar, em primeiro lugar, os pés de elevação fornecidos com a ferramenta para garantir a mesma altura da bancada de serra e do Systainer.

▶ Desaperte os quatro parafusos [9-2] nos cantos da bancada de serra com a chave de sextavado interior [9-1].
▶ ① Retire os quatro pés de borracha.
▶ Monte os quatro pés de elevação com os parafusos fornecidos e aperte bem os para-fusos.

ADVERTÊNCIA! Antes de trabalhar com a ferramenta, assegure-se de que os quatro pés de elevação foram bem montados e de que a ferramenta com o pés de elevação montados se encontra estável sobre uma superfície plana.

① Os parafusos dos pés de borracha não podem ser utilizados para fixação dos pés de elevação.

6.3 Transporte

Bloquear a ferramenta (posição de transporte)

• Pressione a alavanca de desbloqueio para a unidade de serrar [1-6].
  ▶ Incline a unidade de serrar para baixo, até ao batente.
• Pressione a proteção de transporte[1-1] . A unidade de serrar fica agora na posição inferior.
• Guarde a chave de sextavado interior [1-4] e a esquadria ao sesgo [4-2] nos suportes previstos para o efeito e fixe a ferramenta a trabalhar à bancada de serra[1-10] com a fixação de ferramenta.

ADVERTÊNCIA

Perigo de ferimentos

• Nunca levante ou transporte a ferramenta pelo resguardo [1-8]basculante móvel.
  Para o transporte, agarrar a ferramenta na bancada de serra pelo lado [1-10] e pelo punho [1-7].
  ▶ Levantar e transportar a ferramenta sempre com as duas mãos.

6.4 Desbloquear a ferramenta (posição de trabalho)

• Pressione ligeiramente a unidade de serrar para baixo e puxe a proteção de transporte [1-1].
  ▶ Incline a unidade de serrar para cima.

6.5 Ligar/desligar

▶ Pressione a alavanca de desbloqueio [1-6] até à resistência para desbloquear a unidade de serrar e o resguardo basculante.
▶ Pressione completamente o interruptor de ligar/desligar [1-5] para ligar a ferramenta.

Português

• Volte a soltar o interruptor de ligar/desligar para desligar a ferramenta.
• Aguarde até que a lâmina de serra pare completamente e, só então, incline a unidade de serrar para cima.

7 Definições

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

- Antes de efetuar qualquer trabalho na ferramenta retirar sempre a ficha da tomada!

Os discos de serra Festool estão assinalados por um anel de cor. A cor do anel representa o material para o qual o disco de serra é adequado.

		trabalhar (Cor)
	Disco de serra de precisão216x2,3x30 W48	Madeira (Amarelo)
	Disco de serra especial216x2,3x30 W60	Alumínio (Azul)

7.2 Mudança de ferramentas

ADVERTÊNCIA

Perigo de ferimentos

▶ Respeitar as instruções seguintes:
- Antes de substituir a ferramenta, retire a ficha da tomada de corrente.
- Acione o dispositivo de paragem do fuso [1-2]apenas com o disco de serra parado.
- Durante os trabalhos, o disco de serra fica muito quente; não pegue nele antes de ter arrefecido.
- Ao substituir a ferramenta, use luvas de proteção devido ao perigo de ferimentos nos discos afiados.
- Utilize apenas discos de serra Festool que estejam previstos para a utilização com esta ferramenta elétrica.

Desmontar a lâmina de serra

• Coloque a ferramenta na posição de trabalho.

• Ao desapertar o parafuso, mantenha o dispositivo de paragem do fuso [2-1] pressionado.

• Desaperte completamente o parafuso [2-4] com a chave de sextavado interior[1-4] (rosca à esquerda).
  ▶ Pressione a alavanca de desbloqueio [2-2] do resguardo basculante.

• Abra completamente o resguardo basculante [2-7].
• Retire o flange de aperto [2-5] e a lâmina de serra.

Montar a lâmina de serra

• Limpe todos os componentes antes de os montar (lâmina de serra, flanges, parafuso).
• Aplique a lâmina de serra sobre o fuso da ferramenta.

ADVERTÊNCIA

Perigo de ferimentos

- Garantir que o sentido de rotação da lâmina de serra [2-6] e da ferramenta [2-3] coincidem.

- Pressione o dispositivo de paragem do fuso [2-1].

▶ Fixe a lâmina de serra com o flange de aperto [2-5] e o parafuso[2-4].

- Aperte bem o parafuso[2-4] (rosca à esquerda).

7.3 Aspiração

ADVERTÊNCIA

Perigo para a saúde devido a pós

▶ Nunca trabalhar sem aspiração.
▶ Observar as disposições nacionais.
▶ Use proteção respiratória!

No bocal de aspiração [6-3] pode ser acoplado um aspirador Festool com um diâmetro de tubo flexível de aspiração de 36 mm ou 27 mm (recomenda-se 36 mm, devido ao menor risco de entupimento).

• Antes de montar o tubo flexível de aspiração, retire a ficha da tomada.
• Fixe o tubo flexível de aspiração ao bocal de aspiração com um fecho tipo baioneta [6-3].
  O captador de aparas [8-1] aperfeiçoa a captação de pó e aparas. Por isso, não trabalhe sem captador de aparas montado.

CUIDADO

Perigo de ferimentos na lâmina da serra

▶ Evitar o contacto com a lâmina da serra.

▶ Prenda o captador de aparas no suporte previsto para o efeito [8-2], encaixando-o firmemente no entalhe.

8 Trabalhos com a ferramenta

ADVERTÊNCIA

Partes de ferramentas/ partes das peças a trabalhar projetadas

Perigo de ferimentos

• Usar óculos de proteção!
• Durante a utilização manter outras pessoas afastadas.
• Fixar sempre firmemente as peças a trabalhar.
  ▶ A fixação da peça a trabalhar deve assentar completamente sobre a mesma.

ADVERTÊNCIA

O resguardo basculante não fecha

Perigo de ferimentos

▶ Interromper o processo de serração.
▶ Retirar o cabo de ligação à rede, remover os restos do corte. Em caso de danos, mandar substituir o resguardo basculante.

ADVERTÊNCIA

Perigo de ferimentos

▶ Respeitar as instruções seguintes:

• Posição de trabalho correta:
• à frente, do lado do operador;
• de frente para a serra;
• ao lado do alinhamento da lâmina de serra.
• Segurar sempre firmemente a ferramenta elétrica, durante o trabalho, com a mão operadora no punho. Manter a mão livre sempre fora da zona de perigo.
• Conduzir a ferramenta elétrica contra a peça a trabalhar apenas quando estiver ligada.
• Adaptar a velocidade de avanço, de modo a evitar uma sobrecarga da ferramenta, bem como o derretimento do material plástico durante o corte de materiais plásticos.
• Não trabalhar em caso de defeito no sistema eletrónico da ferramenta elétrica, pois isso pode causar números de rotações excessivos.
• Antes dos trabalhos, assegure-se de que a lâmina de serra não pode entrar em con-

tacto com as réguas de batente, a fixação da peça a trabalhar, sargentos ou outras peças da ferramenta.

Retire a ficha da tomada sempre que a ferramenta não estiver a ser utilizada. Isto prolonga a vida útil do sistema eletrónico.

8.1 Verificar a mobilidade do resguardo basculante

O resguardo basculante deve poder sem- hover-se livremente e fechar de modo in- ndente.

▶ Retirar a ficha da tomada.
- Agarrar no resguardo basculante com a mão e ir empurrando, experimentalmente, na direção da unidade de serrar.
O resguardo basculante tem de se mover facilmente e ficar praticamente embutido na unidade de serrar.

Limpeza da zona da lâmina de serra

• Manter sempre limpa a área em torno do resguardo basculante.
• Limpar o pó e as limalhas, soprando com ar comprimido ou utilizando um pincel.

8.2 Fixação de peças a trabalhar

Para colocar, proceder como se segue

• Antes de montar a fixação de peças a trabalhar, retire a ficha da tomada.
• Coloque a fixação de peças[5-7] num dos orifícios[5-9]. A fixação de peças a trabalhar deve encontrar-se diante da peça.

8.3 Fixar a peça a trabalhar

ADVERTÊNCIA

Perigo de ferimentos

▶ Respeitar as instruções seguintes:

- Fixação segura pela fixação de peças fornecida - Fixe sempre bem as peças a trabalhar com a fixação de peças. Para o efeito, o fixador deve assentar sobre a peça a trabalhar de forma segura. (Nota: Consoante o contorno da peça a trabalhar, p. ex., contornos redondos, podem ser necessárias ferramentas adicionais). Não processar quaisquer peças a trabalhar que não possam ser fixadas com segurança.

- Tamanho - Não processar quaisquer peças demasiado pequenas. As sobras cortadas, por motivos de segurança, não devem ter um comprimento inferior a 30 mm. As peças a trabalhar pequenas podem ser puxa-

Português

das para trás, para a fenda entre a lâmina de serra e a régua de batente, pela lâmina de serra. Por motivos de segurança, deve ser possível fixar as sobras cortadas com a fixação da peça a trabalhar.

- Seja especialmente cuidadoso para que a lâmina de serra não puxe peças a trabalhar para trás, para a fenda entre a lâmina de serra e a régua de batente. Este perigo existe especialmente no caso de cortes de meia-esquadria horizontais.

Peças a trabalhar compridas

Apoiar adicionalmente as peças a trabalhar que sejam maiores que a superfície da serra.

▶ Utilizar o Systainer como superfície de apoio adicional.
- Fixar a peça a trabalhar com a fixação de peças fornecida.

Peças a trabalhar finas

As peças a trabalhar finas, ao serrar, podem vibrar ou quebrar.

▶ Reforçar a peça a trabalhar: fixar juntamente com restos de madeira.

Para fixar, proceder como se segue

• Coloque a peça a trabalhar na bancada de serra e pressione-a contra as réguas de batente [1-9].
  ▶ Abra a fixação de peças[5-7] com a alavanca[5-1].
  ▶ Rode o botão giratório[5-3] para a esquerda para desbloquear a posição vertical da fixação de peças.
  ▶ Baixe o fixador sobre a peça a trabalhar.
  ▶ Rode o botão giratório[5-3] para a direita para bloquear a posição vertical da fixação de peças.
  ▶ Feche a fixação de peças[5-7] com a alavanca[5-1].

8.4 Batente da peça a trabalhar

Ajustar o ângulo de meia esquadria

Nos nos cortes em meia-esquadria deverá ajustar as réguas de batente[3-3], de forma a que estas não impeçam o funcionamento do resguardo basculante ou que estas entrem em contacto com a lâmina de serra.

• Antes de ajustar a régua de batente, retire a ficha da tomada.
  ▶ Abra a alavanca de aperto[3-2].
  ▶ Ajuste o ângulo de meia esquadria pretendido.
  ▶ Volte a fechar a alavanca de aperto.

Ajustar as réguas de batente

• Antes de ajustar a régua de batente, retire a ficha da tomada.
  ▶ Abra os botões giratórios [3-1].
• Empurre as réguas de batente [3-3]para que fiquem o mais próximo possível da lâmina de serra, mas sem entrar em contacto com ela.
  ▶ Feche os botões giratórios [3-1].

8.5 Regulação do número de rotações

Através da roda de ajuste [1-3] é possível ajustar progressivamente o número de rotações entre 2700 e 5200 rpm. Pode deste modo ajustar-se adequadamente a velocidade de corte ao respetivo material a trabalhar.

Posição recomendada da roda de ajuste

madeira 3 - 6

plástico 3 - 5

Materiais fibrosos 1 - 3

Perfis em alumínio e não ferrosos 3 - 6

8.6 Esquadria ao sesgo

Com a esquadria ao sesgo [4-2] podem ser retirados quaisquer ângulos (por ex. entre duas paredes). A esquadria ao sesgo forma a bissetriz do ângulo.

Retirar o ângulo interior

▶ Abra o dispositivo de aperto[4-1].
▶ Encoste a esquadria ao sesgo no ângulo interior com ambos os braços [4-2].
▶ Feche o dispositivo de aperto[4-1].

Retirar o ângulo exterior

▶ Abra o dispositivo de aperto[4-1].
▶ Encoste a esquadria ao sesgo no ângulo exterior com ambos os braços [4-2].
▶ Feche o dispositivo de aperto[4-1].

Transferir o ângulo

• Abra a alavanca de aperto [3-2] nas réguas de batente [3-3].
• Coloque a esquadria ao sesgo na bancada de serra.
• Coloque ambas as réguas de batente na esquadria ao sesgo.
  ▶ Feche a alavanca de aperto [3-2] nas réguas de batente.

8.7 Serrar ripas

• Proceda aos ajustes pretendidos na ferra- menta.
• Encoste a peça a trabalhar[5-8] a uma régua de batente[5-6].

▶ Fixe a peça a trabalhar com a fixação de peças [5-7].
▶ Ligue a ferramenta.
- Conduza lentamente a unidade de serrar pelo punho para baixo.
- Pressione a unidade de serrar para baixo com avanço regular e serre a peça a trabalhar.
▶ Desligue a ferramenta.
- Aguarde até que a lâmina de serra pare completamente e, só então, incline a unidade de serrar para cima.

9 Manutenção e conservação

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

• Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente!
• Todos os trabalhos de manutenção e reparação que exijam uma abertura da caixa do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autorizada.

Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/serviço

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.pt/serviço

• Dispositivos de proteção e peças que este-jam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções.
• Limpe regularmente a proteção de me-sa [1-12] e o canal de aspiração do capta-dor de aparas [8-1] para remover lascas de madeira, acumulações de pó e restos de peças a trabalhar.
  Para assegurar a circulação do ar, manter as aberturas do ar de refrigeração na carcaça sempre desobstruídas e limpas.

9.1 Substituir a proteção de mesa

Não trabalhe com uma proteção de mesa des-gastada [1-12], substitua-a por uma nova.

Para a substituição, desenrosque os cinco parafusos com os quais a proteção de mesa está fixa à bancada de serra.

Uma nova proteção de mesa é fornecida sem abertura para serra. Por essa razão, deve primeiro criar a abertura, serrando-a, após a montagem.

9.2 Reajustar a unidade de serrar

Com o parafuso [6-2], pode ajustar a margem oscilante da unidade de serrar. Isto pode tornar-se necessário caso o diâmetro da lâmina de serra se tenha alterado ao reafiar ou caso seja montada uma lâmina de serra nova.

▶ Ajuste as réguas de batente [6-4]para 0°.
▶ Solte a contraporca [6-1].
▶ Incline a unidade de serrar para baixo, até ao batente.
Rodando o parafuso [6-2] ajuste a unidade de serrar de acordo com a figura correspondente 7 (rotação à esquerda - a unidade de serrar baixa; rotação à direita - a unidade de serrar é levantada).
▶ Volte a apertar a contraporca [6-1].

10 Acessórios

Utilize apenas acessórios originais Festool. Os números de encomenda para acessórios e ferramentas encontram-se no seu catálogo Festool ou na Internet em www.festool.pt. Para além dos acessórios descritos, a Festool disponibiliza uma vasta gama de acessórios de sistema, que lhe permite uma aplicação variada e efetiva da sua serra, por ex.:

- Lâminas de serra para diferentes materiais.

11 Ambiente

Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACH: www.festool.pt/reach

Оглавление
