| Tuotetyyppi | Jiirisaha (compound mitre saw) |
| Merkki | Festool |
| Malli | SYM 70 RE |
| Teho | 1150 W |
| Tyhjiökäyntinopeus | 2700 – 5200 rpm (säädettävä) |
| Sisäjiirikulma | 0° – 68° |
| Ulkojiirikulma | 0° – 60° |
| Leikkuukorkeus max. | 70 mm |
| Leikkuuleveys max. | 80 mm |
| Terän halkaisija | 216 mm |
| Terän reikä | 30 mm |
| Paino (EPTA 01:2014) | 9,6 kg |
| Virtalähde | 230 V / 50 Hz (Eurooppa) |
| Suojausluokka | II |
| Imuliitäntä | Halkaisija 27 tai 36 mm |
| Työstettävät materiaalit | Puu, laminoitu puulevy, alumiini, muovi |
| Käyttö | Kiinteä työpiste |
| Huolto | Säännöllinen puhdistus, peitelevyn vaihto |
| Turvallisuus | Heilurisuojus, karan lukitus, kappaleen lukituslaite |
| Varaosat | Festoolin sahanterät, laippa, ruuvit, alkuperäiset lisävarusteet |
Usein kysytyt kysymykset - SYM 70 RE FESTOOL
Käyttäjien kysymyksiä aiheesta SYM 70 RE FESTOOL
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi SYM 70 RE - FESTOOL ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. SYM 70 RE merkiltä FESTOOL.

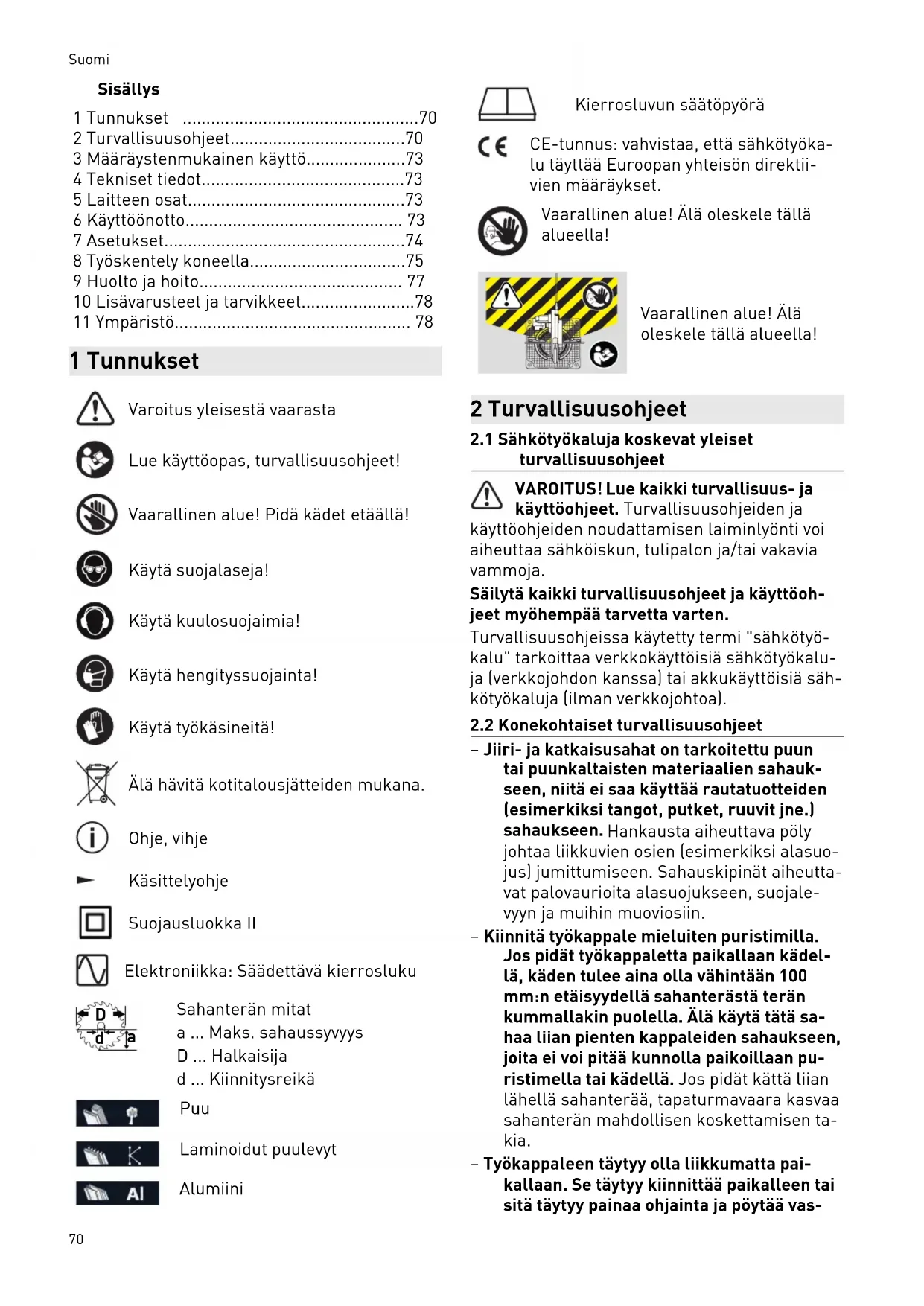

KÄYTTÖOHJE SYM 70 RE FESTOOL
1 Tunnukset 70
2 Turvallisuusohjeet....70
3 Määräystenmukainen käyttö....73
4 Tekniset tiedot....73
5 Laitteen osat....73
6 Käyttöönotto.... 73
7 Asetukset....74
8 Työskentely koneella....75
9 Huolto ja hoito.... 77
10 Lisävarusteet ja tarvikkeet....78
11 Ympäristö.... 78
1 Tunnukset
Varoitus yleisestä vaarasta
Lue käyttöopas, turvallisuusohjeet!
Vaarallinen alue! Pidä kädet etäällä!
Käytä suojalaseja!
Käytä kuulosuojaimia!
Käytä hengityssuojainta!
Käytä työkäsineitä!
Älä hävitä kotitalousjätteiden mukana.
Ohje, vihje
Käsittelyohje
Suojausluokka II
Elektroniikka: Säädettävä kierrosluku
Sahanterän mitat
a ... Maks. sahaussyvyys
D ... Halkaisija
d ... Kiinnitysreikä
Puu
Laminoidut puulevyt
Alumiini
Kierrosluvun säätöpyörä
CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.
Vaarallinen alue! Älä oleskele tällä alueella!
Vaarallinen alue! Älä oleskele tällä alueella!
2 Turvallisuusohjeet
2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet
VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja
käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.
Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).
2.2 Konekohtaiset turvallisuusohjeet
- Jiiri- ja katkaisusahat on tarkoitettu puun tai puunkaltaisten materiaalien sahaukseen, niitä ei saa käyttää rautatuotteiden (esimerkiksi tangot, putket, ruuvit jne.) sahaukseen. Hankausta aiheuttava pöly johtaa liikkuvien osien (esimerkiksi alasuo-jus) jumittumiseen. Sahauskipinät aiheutta-vat palovaurioita alasuojukseen, suojale-vyyn ja muihin muoviosiin.
- Kiinnitä työkappale mieluiten puristimilla. Jos pidät työkappaletta paikallaan kädelä, käden tulee aina olla vähintään 100 mm:n etäisyydellä sahanterästä terän kummallakin puolella. Älä käytä tätä sahaa liian pienten kappaleiden sahaukseen, joita ei voi pitää kunnolla paikoillaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tapaturmavaara kasvaa sahanterän mahdollisen koskettamisen takia.
- Työkappaleen täytyy olla liikkumatta pai-kallaan. Se täytyy kiinnittää paikalleen tai sitä täytyy painaa ohjainta ja pöytää vas-
ten. Älä työnnä työkappaletta kiinni sa- hanteräänäläkä missään tapauksessa sa- haa "vapaakätisesti".Irralliset tai liikkuvat työkappaleet saattavat sinkoutua suurella nopeudella ympäriinsä ja johtaa tapatur- miin.
- Älä missään tapauksessa pidä kättä sahauslinjan päällä, ei sahanterän edessä eikä myöskään takana. Työkappaleen tukeminen "kädet ristissä", ts. työkappaleen paikallaanpito vasemmalla kädellä sahanterän oikealla puolella tai sama päinvasstoin, on erittäin vaarallista.
- Älä kosketa ohjaimen takana olevaa aluetta sahanterän pyöriessä. Älä missään tapauksessa alita käden ja pyörivän sahanterän keskinäistä 100 mm:n turvaväliä (koskee sahanterän molempia puolia, esim. puruja poistettaessa). Et välttämättä huomaa käden olevan lähellä pyörivää sahanterää ja siksi terä voi aiheuttaa vakavia tapaturmia.
- Tarkista työkappale ennen sahaustehtävää. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen kupera puoli on ohjaimeen päin. Varmista, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai-men ja pöydän välillä. Kaarevat tai käyrät työkappaleet voivat kääntyä tai siirtyä pai-kaltaan ja aiheuttaa pyörivän sahanterän jumittumisen. Työkappaleessa ei saa olla nauloja tai muita vieraita esineitä.
– Aloita sahaus vasta, kun ole poistanut pöydältä työkalut, purut, yms. Pöydällä saa olla vain työkappale. Pyörivään terään joutuvat purut, puupalat tai muut esineet voivat sinkoutua suurella nopeudelle ympäriinsä.
– Sahaa vain yhtä työkappaletta kerrallaan. Päällekkäin pinottuja työkappaleita ei pystytä kiinnittämään kunnolla. Ne voivat siirtyä paikaltaan tai aiheuttaa terän jumittumisen. - Aseta jiiri-/katkaisusaha ennen käytön aloittamista tasaiselle ja tukevalle pinnalle. Tasainen ja tukeva työalusta vähentää jiiri-/katkaisusahan kaatumisvaaraa.
- Suunnittele työtoimenpiteet. Varmista jii- rikulman jokaisen säätökerran yhteydessä, että säädettävä ohjain on säädetty oikein ja tukee työkappaletta koskettamatta terää tai suojusta. Simuloi ilman koneen käynnistämistä ja ilman pöydällä olevaa työkappaletta sahanterän täydellinen sa-
hausliike, jotta saat varmistettua, että sa- haus tapahtuu esteittä ja ettei terä voi kos- kettaa ohjainta.
- Tue pöydän pintaa leveämmät tai pidemmät työkappaleet sopivilla tuilla, esimerkiksi pöydän jatkeilla tai pukeilla. Jiiri-/katkaisusahan pöytää leveämmät tai pidemmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Jos irtisahattu puupala tai työkappale kallistuu, se saattaa nostaa alasuojusta tai pyörivä terä voi sin-gota sen hallitsemattomasti ympäriinsä.
- Älä anna sivullisten tukea työkappaletta pöydän jatkeen tai tuen sijasta. Työkappa-leen riittämätön tuenta voi aiheuttaa terän jumittumisen. Tällöin myös työkappale voi siirtyä sahauksen aikana ja vetää sinut tai avustajan pyörivään terään kiinni.
- Irtisahattu pala ei saa painaa pyörivää te- rää vasten. Jos tilaa on vähän esimerkiksi pitkittäisohjaimien käytön takia, irtisahattu pala voi kiilautua terään kiinni ja sinkoutua hallitsemattomasti ympäriinsä.
- Käytä aina puristinta tai sopivaa apuvälinettä pyöreiden työkappaleiden (esimerkiksi tangot tai putket) kunnolliseen tuentaan. Tangot voivat pyörähtää herkästi pai-kaltaan sahauksen yhteydessä. Tällöin terä voi puraista työkappaleeseen ja vetää sen yhdessä kätesi kanssa terään kiinni.
- Anna terän kiihtyä maksiminopeuteen, ennen kuin sahaat työkappaleen. Tämä vähentää työkappaleen sinkoutumisvaaraa.
- Jos työkappale tai terä jumittuu, sammuta jiiri-/katkaisusaha. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, vedä sähköpistoke irti ja/tai irrota akku. Poista sen jälkeen jumittuneet palat. Jos sahaat ju-mittumasta välittämättä edelleen, voit menettää jiiri-/katkaisusahan hallinnan tai sa-ha voi vaurioitua.
- Vapauta käyttökytkin sahauksen jälkeen, pidä sahan pää alhaalla ja odota, kunnes terä pysähtyy, ennen kuin otat irtisahatun palan pois. Vakavien vammojen vaara, jos viet käden terän lähelle, ennen kuin se on pysähtynyt paikalleen.
2.3 Terät ja teräosat
- Älä käytä vääntyneitä, säröilleitä, tylsiä tai vaurioituneita sahanteriä.
- Käytä vain Festool-sahanteriä, jotka on tarkoitettu käytettäväksi tämän sähkötyökalun kanssa.
Suomi
- Käytä vain sahanteriä, jotka soveltuvat vähintään sahan maks. kierrosnopeudelle.
- Käytä vain valmistajan suosittelemia sa- hanteriä, jotka soveltuvat työstettävän ma- teriaalin sahaukseen. Tämä estää sahante- rän hampaiden ylikuumenemisen sahaus- töissä.
- Kuljeta sahanterää vain soveltuvassa pak-kauksessa. Suosittelemme siihen alkuperäistä pakkausta.
2.4 Lisäturvallisuusohjeet
- Käytä vain sahanteriä, joita on suositeltu määräystenmukaista käyttöä koskevassa luvussa. Sahanterät, jotka eivät sovi sahan kiinnitysosiin, pyörivät epätasaisesti. Ne voivat murtaa työkappaleesta siruja ja sin-gota ne ympäriinsä. Nämä sirut voivat osua käyttäjän tai ympärillä olevien ihmisten silmiin.
- Käytä vain sahanteriä, joiden rintakulma on ≤ 0°. Jos rintakulma on > 0°, terä vetää sahaa työkappaleen sisään. Loukkaantumisvaara sahan mahdollisen takaiskun ja pyörähtävän työkappaleen takia.
- Käytä sähkötyökalua vain sisätiloissa ja kuivassa käyttöympäristössä.
- Tarkasta pendelsuojuksen toiminta ennen jokaista käyttökertaa. Käytä sähkötyökalua vain, kun se toimii asianmukaisesti.
- Älä kosketa käsillä purujen poistoau-kkoon. Pyörivät osat voivat aiheuttaa käsi-vammoja.
- Töissä voi muodostua terveydelle haitallista pölyä (esim. lyijypitoinen maali ja jotkut puulaadut). Näiden pölylaatujen kos-kettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ihmisille. Noudata oman maasi voimassaolevia turvallisuusmääräyksiä.
Käytä terveytesi suojelemiseksi P2-ityksensuojainta. Huolehdi sisätiloissa kkaasta ilmanvaihdosta ja kytke laiteen järjestelmäimuri.
– Vaihda ohjaimet, jos niissä on sahausjälkiä tai vaurioita. Vaurioituneet ohjaimet voivat sinkoutua ympäriinsä sahaustöiden yhteydessä. Ne voivat aiheuttaa vammoja ympä- rillä oleville ihmisille.
- Käytä vain alkuperäisiä Festoolin lisävarusteita ja kulutustarvikkeita. Vain Festoolin testaamat ja hyväksymät lisävarusteet
ovat turvallisia ja ne sopivat tarkasti kysei- seen työkaluun ja käyttökohteeseen.
2.5 Alumiinin työstö
Alumiinia työstettäessä on noudatettava llisuussyistä seuraavia toimenpiteitä:
- Kytke eteen vikavirta- (FI-, PRCD-) suoja-kytkin.
- Kytke sähkötyökalu sopivaan imuriin.
- Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin.
- Käytä alumiinisahanterää.
Käytä suojalaseja!
2.6 Jäännösriskit
Kaikkien asiaankuuluvien rakennusalan määräysten noudattamisesta huolimatta koneen käytössä voi syntyä vielä vaaroja, joita saattavat aiheuttaa esimerkiksi:
- Pyörivien osien koskettaminen sivulta: Sahanterä, kiinnityslaippa, laipparuuvi
- Jännitettä johtavien osien koskettaminen, kun runko on avattu ja sähköpistoketta ei ole vedetty irti pistorasiasta
- Työkappaleista sinkoutuvat palat
– Vaurioituneista teristä sinkoutuvat teräsir-paleet - Melupäästöt
- Työssä syntyvä pöly
2.7 Päästöarvot
Standardin EN 62841 mukaan määritellyt arvot ovat tyypillisesti:
Äänenpainetaso L _PA = 97 dB(A)
Äänentehotaso L _WA = 104 dB(A)
Epävarmuus K = 3 dB
HUOMIO
Työskenneltäessä syntyy melua Kuulovaurioiden vaara
▶ Käytä kuulosuojaimia.
Ilmoitetut melupäästöarvot
- on mitattu standardoidun testimenettelyn mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun,
- niitä voi käyttää myös kuormituksen alustavaan arviointiin.
HUOMIO
Melupäästöt saattavat poiketa ilmoitetuista arvoista sähkötyökalun todellisessa käytössä sähkötyökalun käyttötavan ja varsinkin työstettävän työkappaleen laadun mukaan.
Määritä käyttäjän suojaksi varotoimenpiteet, jotka perustuvat arvioituun kuormitukseen todellisissa käyttöolosuhteissa. (Tässä tulee huomioida käyttöjakson kaikki vaiheet, esimerkiksi ajat, jolloin sähkötyökalu on pois päältä, ja ajat, jolloin se on päällä mutta käy kuitenkin kuormittamatta.)
3 Määräystenmukainen käyttö
Tämä sähkötyökalu on tarkoitettu kiinteäasenteisesti tehtäviin puulistojen, muovilistojen, alumiiniprofiilien ja niitä vastaavien materiaalien sahaustöihin. Sillä ei saa sahata muita materiaaleja, kuten terästä, betonia tai mineraalisia materiaaleja.
Käytä vain Festool-sahanteriä, jotka on tarkoitettu käytettäväksi tämän sähkötyökalun kanssa.
Sahanterien täytyy vastata seuraavia erittelyjä:
– Sahanterän halkaisija 216 mm
- Terän paksuus 2,3 mm (vastaa hammasleveyttä)
- Kiinnitysreikä 30 mm
- Terän rungon vahvuus 1,8 mm
- Standardin EN 847-1 mukainen sahanterä
- Sahanterä, jonka rintakulma on ≤ 0°
Festool-sahanterät ovat standardin EN 847-1 mukaisia.
Sahaa vain sellaisia materiaaleja, joille kyseinen sahanterä on tarkoitettu.
Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-
goista.
4 Tekniset tiedot
Listasaha SYM 70 RE
| Teho 1150 W |
| Kierrosluku (kuormittamatta) 2700 - 5200 min ^-1 |
| Jiirikulma Sisäkulma 0° - 68° |
| Ulkokulma 0° - 60° |
| Listasaha SYM 70 RE | |
| Sahausalue Maks. lista-korkeus | 70 mm |
| Maks. listale-veys | 80 mm |
| Terä kara, ∅ 30 mm | |
| Paino EPTA-Procedure01:2014 -ohjeen mukaan | 9,6 kg |
5 Laitteen osat
[1-1] Kuljetusvarmistin
[1-2] Karan lukitsin
[1-3] Kierrosluvun säätöpyörä
[1-4] Kuusiokoloavain
[1-5] Käyttökytkin
[1-6] Sahalaitteen lukituksen avausvipu
[1-7] Kahva
[1-8] Pendelsuojus
[1-9] Ohjaimet
[1-10] Sahapöytä
[1-11] Siirtokulman pidike
[1-12] Murtosuoja
Mainitut kuvat ovat käyttöoppaan alussa.
6 Käyttöönotto
VAROITUS
Kielletty jännite tai taajuus! Onnettomuusvaara
▶ Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto- ja.
Pohjois-Amerikassa saa käyttää vain sellaisia Festool-koneita, joiden jännite on 120 V / 60 Hz.
6.1 Ensikäyttö
▶ Vapauta kuljetusvarmistin [1-1] lukkosokasta vetämällä.
6.2 Koneen pystyttäminen
VAROITUS
Loukkaantumisvaara, sähköiskuvaara
- Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!
Asenna kone tasaiselle ja tukevalla alustalle (esim. työpöytä) ennen käytön aloittamista.
Käytettävissä ovat seuraavat asennusmahdollisuudet
Ruuvipuristimet: Kiinnitä kone ruuvipuristimilla työtasoon. Sahapöydän neljässä tukipisteesä olevat tasaiset kohdat toimivat puristuspintoina.
Korotuspalojen asennus (valinnaisia)
Jos haluat käyttää Systainer-salkkua lisätukena, sinun on asennettava ensin koneen mukana toimitetut korotuspalat, jotta saat sahapöydästä saman korkuisen Systainer-salkun kanssa.
- Avaa neljä ruuvia [9-2] sahapöydän kulmista kuusiokoloavaimen [9-1] avulla.
▶ ① Ota neljä kumipalaa pois.
▶ Aaenna kaikki neljä korotuspalaa mukana toimitetuilla ruuveilla ja kiristä ruuvit.
VAROITUS! Varmista ennen koneen käyttämistä, että kaikki neljä korostuspalaa ovat kunnolla kiinni ja että kone on asennettujen korotuspalojen kanssa tukevassa asennossa tasaisen pinnan päällä.
① Kumipalojen ruuveja ei voi käyttää koro-tuspalojen kiinnitykseen.
6.3 Kuljetus
Koneen varmistaminen (kuljetusasento)
▶ Paina sahalaitteen [1-6] lukituksena avaus-vipua.
- Käännä sahalaitetta alaspäin rajoittimeen asti.
▶ Paina kuljetusvarmistinta [1-1] . Sahalaite jää paikalleen ala-asentoon.
- Asenna kuusiokoloavain [1-4] ja siirtokulma [4-2] paikoilleen asianomaisiin pidikkeisiin ja kiinnitä työkappalepuristin [1-10] sahapöytään.
VAROITUS
Loukkaantumisvaara
- Älä missään tapauksessa nosta tai kanna konetta liikkuvan pendelsuojuksen [1-8] varassa.
▶ Ota koneen kantamista varten kiinni saha-pöydän [1-10] sivulta ja kahvasta [1-7].
▶ Nosta ja kanna konetta aina kahdella kä-dellä.
6.4 Koneen lukituksen vapauttaminen (käyttöasento)
- Paina sahalaitetta hieman alaspäin ja vedä kuljetusvarmistimesta [1-1].
▶ Käännä sahalaite ylöspäin.
6.5 Kytkeminen päälle / pois päältä
▶ Paina lukituksen avausvipua [1-6] tuntuvaan vastukseen asti, jotta saat avattua sahalaitteen ja pendelsuojuksen lukituksen.
Käynnistä kone painamalla käyttökytkin [1-5] pohjaan.
- Kun vapautat käyttökytkimen, kone sammuu.
- Odota, kunnes sahanterä pysähtyy paikalleen ja käännä vasta sen jälkeen sahalaitetta ylöspäin.
7 Asetukset
VAROITUS
Loukkaantumisvaara, sähköiskuvaara
- Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!
7.1 Sahanterän valinta
Festool-sahanterät on merkitty värillisellä renkaalla. Väri tarkoittaa materiaalia, jolle sahanterä soveltuu.
| Tunnus Sahanterä Materiaali | ||
| (väri) | ||
| Hienohammassa-hanterä216x2,3x30 W48 | Puu(keltainen) | |
| Erikoissahanterä216x2,3x30 W60 | Alumiini(sininen) | |
7.2 Käyttötarvikkeen vaihto
VAROITUS
Loukkaantumisvaara
▶ Noudata seuraavia ohjeita:
- Irrota sähköpistoke pistorasiasta, ennen kuin vaihdat käyttötarvikkeen.
– Paina karan lukitsinta [1-2] vain, kun sa-hanterä on pysähtynyt paikalleen.
– Sahanterä kuumenee voimakkaasti sa- haustöissä. Odota, että se jäähtyy, ennen kuin kosketat siihen. - Käytä käyttötarvikkeen vaihdossa työkäsi-neitä, koska terävät teräsärmät aiheuttavat loukkaantumisvaaran.
- Käytä vain Festool-sahanteriä, jotka on tarkoitettu käytettäväksi tämän sähkötyökalun kanssa.
Sahanterän irrottaminen
▶ Säädä työkalu käyttöasentoon.
- Pidä karan lukitsinta [2-1] painettuna, kun kierrät ruuvin irti.
▶ Ruuvaa ruuvi [2-4] kokonaan irti kuusiokoloavaimella [1-4] (vasenkierteinen).
▶ Paina pendelsuojuksen lukituksen avausvipua [2-2].
▶ Avaa pendelsuojus [2-7] kokonaan.
▶ Ota kiinnityslaippa [2-5] ja sahanterä pois.
Sahanterän asentaminen
▶ Puhdista kaikki osat ennen niiden asentamista (sahanterä, laippa, ruuvi).
▶ Asenna sahanterä teräkaraan.
VAROITUS
Loukkaantumisvaara
▶ Varmista, että sahanterän [2-6] ja koneen [2-3] pyörintäsuunnat vastaavat toisiaan.
▶ Paina karan lukitsinta [2-1].
- Kiinnitä sahanterä kiinnityslaipan [2-5] ja ruuvin [2-4] avulla.
- Kiristä ruuvi [2-4] (vasenkierteinen).
7.3 Pölynpoisto
VAROITUS
Pöly vaarantaa terveyden
- Älä missään tapauksessa työskentele ilman pölynpoistoliitäntään kytkettyä imuria.
▶ Noudata maakohtaisia määräyksiä.
▶ Käytä hengityssuojainta!
Poistoimuliitäntään [6-3] voi kytkeä Festool-imurin, jossa on halkaisijaltaan 36 mm tai 27 mm kokoinen imuletku (suosittelemme käyttämään kokoa 36 mm tukkeutumisvaaran minimoimiseksi).
▶ Vedä ennen imuletkun asennusta sähköpistoke irti sähkörasiasta.
- Kiinnitä imuletku bajonettiliitoksella pois-toimuliitäntään [6-3].
Purunkokooja [8-1] parantaa pölyn ja purujen poistoa. Työskentele siksi aina asennetun purunkokoojan kanssa.
HUOMIO
Loukkaantumisvaara sahanterän kohdalla
▶ Vältä sahanterän koskettamista.
- Kiinnitä purunkokooja. Lukitse se asiaa-nkuuluvan pidikkeen [8-2] aukkoon.
8 Työskentely koneella
VAROITUS
Ympäriinsä sinkoutuvat terän/työkappaleen sirut
Loukkaantumisvaara
▶ Käytä suojalaseja!
- Älä päästä sivullisia työpisteen lähelle laitteen käytön aikana.
▶ Kiinnitä työkappaleet aina kunnolla.
- Työkappalepuristimen täytyy olla kokonaan työkappaleen päällä.
VAROITUS
Pendelsuojus ei sulkeudu
Loukkaantumisvaara
▶ Keskeytä sahaustoimenpide.
▶ Vedä sähköjohdon pistoke irti pistorasiasta, poista sahausjätteet. Vaihdata pendelsuojus, jos siinä vaurioita.
VAROITUS
Loukkaantumisvaara
▶ Noudata seuraavia ohjeita:
- Oikea työskentelyasento:
- edessä käyttöpuolella;
- suoraan sahan suuntaan;
- sahanterän linjan vieressä.
- Kun käytät sähkötyökalua, pidä ohjaavalla kädellä aina kiinni kahvasta. Pidä vapaa käsi aina vaara-alueen ulkopuolella.
Suomi
- Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä.
- Käytä sopivaa etenemisnopeutta, jotta kone ei ylikuormitu ja ettei muovi sula muoveja sahattaessa.
- Älä käytä sähkötyökalua, jos sen elektro-niikka on rikki, koska kierrosluku voi nous-ta liian suureksi.
- Varmista ennen töiden aloittamista, ettei sahanterä voi koskettaa ohjaimia, työkalupuristinta, ruuvipuristimia tai muita koneen osia.
Vedä sähköpistoke irti pistorasiasta, kun sähkötyökalu on poissa käytöstä. Tämä optimoi elektroniikan käyttöiän.
8.1 Pendelsuojuksen esteettömän liikkuvuuden tarkastaminen
Pendelsuojuksen täytyy liikkua vapaasti ja ulee sulkeutua automaattisesti.
▶ Vedä sähköpistoke irti.
▶ Tartu kädellä pendelsuojukseen ja käännä se kokeeksi sahalaitteen sisään.
Pendelsuojuksen täytyy olla herkkäliikkeinen ja sen täytyy upota lähes kokonaan sahalaitteen sisään.
Sahanterän alueen puhdistaminen
▶ Pidä pendelsuojuksen alue aina puhtaana.
▶ Puhdista pölystä ja puruista paineilmalla puhaltamalla tai siveltimellä.
8.2 Työkappalepuristin
Käytä seuraavasti
▶ Vedä sähköpistoke irti sähkörasiasta, ennen kuin asennat työkappalepuristimen.
- Asenna työkappalepuristin [5-7] valitse-maasi reikään [5-9]. Työkappalepuristimen täytyy olla työkappaleen edessä.
8.3 Työkappaleen kiinnittäminen
VAROITUS
Loukkaantumisvaara
▶ Noudata seuraavia ohjeita:
- Tukeva kiinnitys mukana olevan työkappalepuristimen avulla - kiinnitä työkappaleet aina tukevasti työkappalepuristimella. Tälloin pitimen täytyy olla kunnolla työkappaletta vasten. (Huomautus: tätä varten tarvitaan mahdollisesti apuvälineitä kyseisen työkappalemuodon mukaan, esim. jos sahaat pyöreitä työkappaleita). Älä sahaa työkappaleita, joita ei voi kiinnittää kunnolla.
- Koko - älä sahaa liian pieniä työkappaleita. Sahatun jäännöspalan tulee olla turvallisuussyistä vähintään 30 mm pituinen. Sahanterä voi vetää pieniä työkappaleita taaksepäin sahanterän ja ohjaimen väliseen rakoon. Sahatun jäännöspalan tulisi olla turvallisuussyistä vielä kunnolla paikalleen puristettuna.
- Ole erityisen varovainen, jottei sahanterä vedä työkappaleita taaksepäin sahanterän ja ohjaimen väliseen rakoon. Tämä vaara on olemassa varsinkin vaakasuuntaisissa jiirisahauksissa.
Pitkät työkappaleet
Käytä sahan tasopintaa pidemmälle ulottuvien työkappaleiden yhteydessä lisätukea.
▶ Käytä Systainer-salkkua lisätukena.
- Varmista työkappale mukana olevalla työkappalepuristimella.
Ohuet työkappaleet
Ohuet työkappaleet voivat heilahdella tai mur- tua sahauksen yhteydessä.
▶ Vahvista työkappaletta: kiinnitä yhdessä jä-tepuun kanssa.
Menettele kiinnityksessä seuraavasti
▶ Aseta työkappale sahapöydälle ja paina sitä ohjaimia [1-9] vasten.
▶ Avaa työkappalepuristin [5-7] vivulla [5-1] .
- Kierrä kääntönuppia [5-3] vastapäivään, jotta saat löysättyä työkappalepuristimen pystysuuntaisen asennon.
▶ Laske pidin työkappaleen päälle.
- Kierrä kääntönuppia [5-3] myötäpäivään, jotta saat lukittua työkappalepuristimen pystysuuntaisen asennon.
▶ Sulje työkappalepuristin [5-7] vivulla [5-1].
8.4 Työkappaleen ohjain
Jiirikulman säätäminen
Jiirisahauksissa ohjaimet [3-3] täytyy säätää, jotta ne eivät estä pendelsuojuksen toimintaa tai kosketa sahanterää.
- Irrota sähköpistoke pistorasiasta, ennen kuin säädät ohjaimet.
▶ Avaa lukitusvipu [3-2].
▶ Säädä haluamasi jiirikulma.
▶ Sulje lukitusvipu.
Ohjaimien säätäminen
- Irrota sähköpistoke pistorasiasta, ennen kuin säädät ohjaimet.
▶ Avaa kiertonupit [3-1] . - Työnnä ohjaimet [3-3] mahdollisimman lähelle sahanterää ilman että ne koskettavat sitä.
▶ Sulje kiertonupit [3-1].
8.5 Kierrosluvun säätö
Kierroslukua voi säätää portaattomasti säätöpyörällä [1-3] 2700 ja 5200 min ^-1 välillä. Siten voit säätää optimaalisen sahausnopeuden kullekin materiaalille.
Säätöpyörän suositeltu asento
Puu 3 - 6
Muovi 3 - 5
Kuitumateriaalit 1 - 3
Alumiini- ja kirjometalliprofiilit 3 - 6
8.6 Siirtokulma
Siirtokulmalla [4-2] voit kopioida haluamasi kulman (esim. kahden seinän välillä). Siirtokulma muodostaa samalla kulmahalkaisijan.
Sisäkulman mittaaminen
▶ Avaa kiristin [4-1].
▶ Aseta siirtokulman molemmat varret [4-2] sisäkulmaa vasten.
▶ Sulje kiristin [4-1] .
Ulkokulman mittaaminen
▶ Avaa kiristin [4-1].
▶ Aseta siirtokulman molemmat varret [4-2] ulkokulmaa vasten.
▶ Sulje kiristin [4-1] .
Kulman kopioiminen
▶ Avaa lukitusvivut [3-2] ohjaimista [3-3].
▶ Aseta siirtokulma sahapöydälle.
- Aseta molemmat ohjaimet siirtokulmaan kiinni.
▶ Sulje lukitusvivut [3-2] ohjaimissa.
8.7 Listojen sahaaminen
▶ Tee haluamasi säädöt koneeseen.
▶ Aseta työkappale [5-8] ohjaimeen [5-6] kiinni.
- Kiristä työkappale työkappalepuristimella [5-7] paikalleen.
▶ Käynnistä kone.
▶ Ohjaa sahalaitetta kahvan avulla hitaasti alaspäin.
▶ Paina sahalaitetta tasaisella nopeudella alaspäin ja sahaa työkappale.
▶ Sammuta kone.
- Odota, kunnes sahanterä pysähtyy paikalleen ja käännä vasta sen jälkeen sahalaitetta ylöspäin.
9 Huolto ja hoito
VAROITUS
Loukkaantumisvaara, sähköiskuvaara
- Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
- Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.
Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto
Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto
▶ Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu.
▶ Puhdista säännöllisin väliajoin murtosuo- ja [1-12] sekä purunkokoojan [8-1] imuka- nava sahanpuruista, pölykertymistä ja työ- kappaleen paloista.
- Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh-taina.
9.1 Murtosuojan vaihtaminen
Älä käytä loppuun kulunutta murtosuojaa [1-12], vaan vaihda se uuteen.
- Avaa vaihtoa varten viisi ruuvia, joilla mur- tosuoja on kiinnitetty sahapöytään.
Uusi murtosuoja toimitetaan ilman sahausuraa. Sitä varten ura täytyy sahata siihen heti asennuksen jälkeen.
9.2 Sahalaitteen säätäminen
Voit säätää sahalaitteen kääntöaluetta ruuvin [6-2] avulla. Tämä voi olla tarpeen, jos sahante-rän halkaisija on muuttunut teroituksen myötä tai jos olet asentanut uuden sahanterän.
▶ Säädä ohjaimet [6-4] 0°-asentoon.
▶ Löysää vastamutterit [6-1].
- Käännä sahalaitetta alaspäin rajoittimeen asti.
▶ Säädä ruuvia [6-2] kiertämällä sahalaitetta kuvan 7 mukaan (kierto vasemmalle - laskee sahalaitetta; kierto oikealle - nostaa sahalaitetta).
▶ Kiristä vastamutterit [6-1].
10 Lisävarusteet ja tarvikkeet
Käytä vain alkuperäisiä Festool-tarvikkeita.
Lisätarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta www.festool.fi.
Kuvattujen lisätarvikkeiden lisäksi Festoolin tarvikeohjelma sisältää kattavan valikoiman muitakin järjestelmätarvikkeita, joilla pystyt käyttämään sahaa monipuolisesti ja tehokkaasti, esimerkiksi:
- Sahanteriä eri materiaalien sahaustöihin.
11 Ympäristö
Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.
Vain EU: käytöstä poistettuja sähkö- ja elektronikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.
Teave REACH kohta: www.festool.fi/reach
