| Tipo de producto | Sierra de ingletes (compound mitre saw) |
| Marca | Festool |
| Modelo | SYM 70 RE |
| Potencia | 1150 W |
| Velocidad en vacío | 2700 – 5200 rpm (ajustable) |
| Ángulo de inglete interior | 0° – 68° |
| Ángulo de inglete exterior | 0° – 60° |
| Altura de corte máx. | 70 mm |
| Ancho de corte máx. | 80 mm |
| Diámetro de hoja | 216 mm |
| Diámetro del orificio de la hoja | 30 mm |
| Peso (EPTA 01:2014) | 9,6 kg |
| Alimentación | 230 V / 50 Hz (Europa) |
| Clase de protección | II |
| Conexión de aspiración | Diámetro 27 o 36 mm |
| Materiales trabajados | Madera, paneles de madera laminados, aluminio, plástico |
| Uso | Puesto fijo |
| Mantenimiento | Limpieza regular, reemplazo de la placa de cobertura |
| Seguridad | Cubierta de protección pendular, bloqueo del husillo, dispositivo de bloqueo de la pieza |
| Piezas de repuesto | Hojas de sierra Festool, brida, tornillos, accesorios originales |
Preguntas frecuentes - SYM 70 RE FESTOOL
Preguntas de los usuarios sobre SYM 70 RE FESTOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Scie en formato PDF gratis! Encuentra tus instrucciones SYM 70 RE - FESTOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SYM 70 RE de la marca FESTOOL.
MANUAL DE USUARIO SYM 70 RE FESTOOL

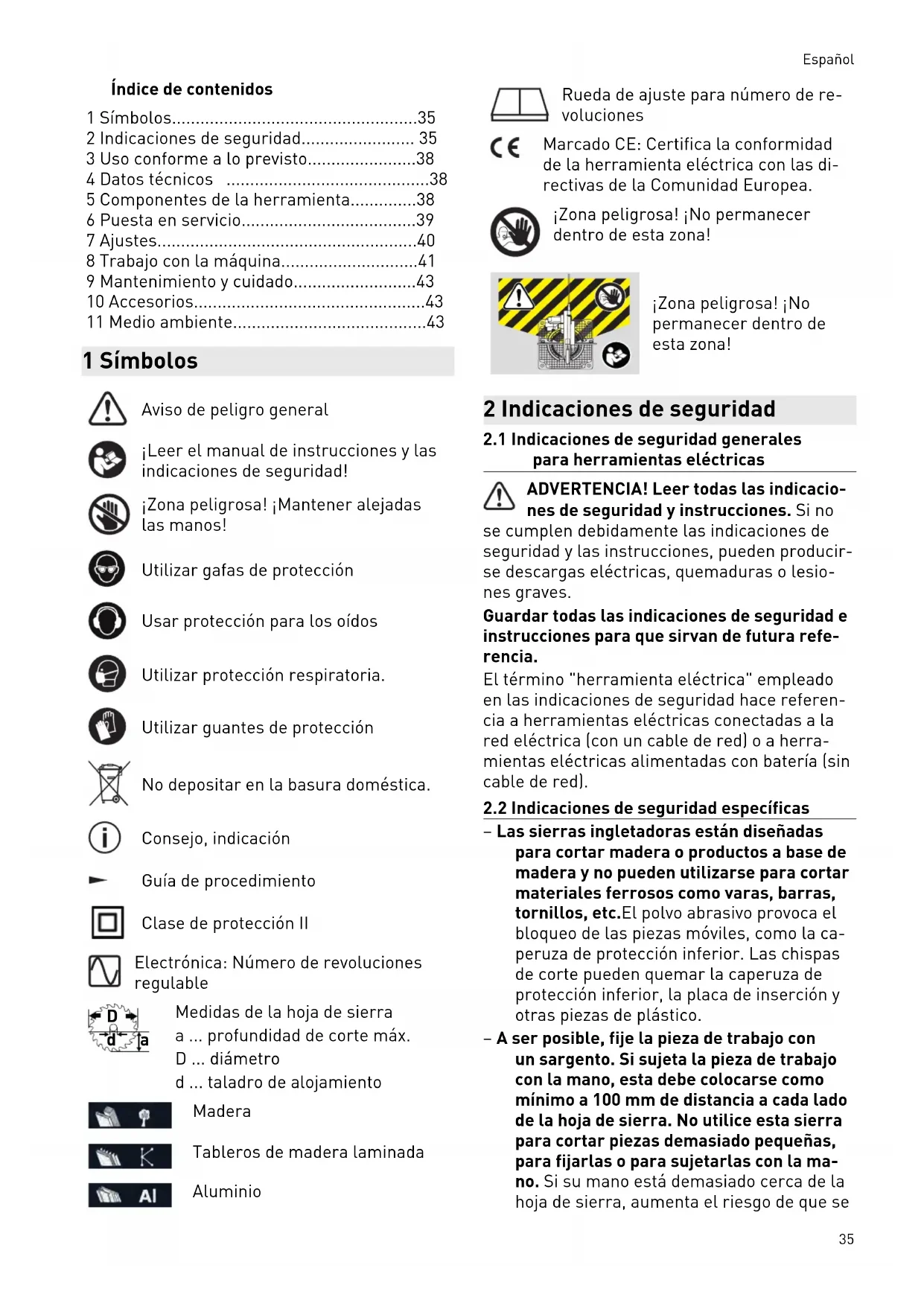

Índice de contenidos
1 Símbolos....35
2 Indicaciones de seguridad.... 35
3 Uso conforme a lo previsto....38
4 Datos técnicos ......38
5 Componentes de la herramienta....38
6 Puesta en servicio....39
7 Ajustes....40
8 Trabajo con la máquina....41
9 Mantenimiento y cuidado....43
10 Accesorios....43
11 Medio ambiente....43
1 Símbolos
Aviso de peligro general
¡Leer el manual de instrucciones y las indicaciones de seguridad!
¡Zona peligrosa! ¡Mantener alejadas las manos!
Utilizar gafas de protección
Usar protección para los oídos
Utilizar protección respiratoria.
Utilizar guantes de protección
No depositar en la basura doméstica.
Consejo, indicación
Guía de procedimiento
Clase de protección II
Electrónica: Número de revoluciones regulable
Medidas de la hoja de sierra a ... profundidad de corte máx. D ... diámetro d ... taladro de alojamiento
Madera
Tableros de madera laminada
Aluminio
Rueda de ajuste para número de revoluciones
Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.
¡Zona peligrosa! ¡No permanecer dentro de esta zona!
¡Zona peligrosa! ¡No permanecer dentro de esta zona!
2 Indicaciones de seguridad
2.1 Indicaciones de seguridad generales para herramientas eléctricas
ADVERTENCIA! Leer todas las indicaciones de seguridad y instrucciones. Si no
se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.
Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).
2.2 Indicaciones de seguridad específicas
- Las sierras ingletadoras están diseñadas para cortar madera o productos a base de madera y no pueden utilizarse para cortar materiales ferrosos como varas, barras, tornillos, etc. El polvo abrasivo provoca el bloqueo de las piezas móviles, como la caperuza de protección inferior. Las chispas de corte pueden quemar la caperuza de protección inferior, la placa de inserción y otras piezas de plástico.
- A ser posible, fije la pieza de trabajo con un sargento. Si sujeta la pieza de trabajo con la mano, esta debe colocarse como mínimo a 100 mm de distancia a cada lado de la hoja de sierra. No utilice esta sierra para cortar piezas demasiado pequeñas, para fijarlas o para sujetarlas con la mano. Si su mano está demasiado cerca de la hoja de sierra, aumenta el riesgo de que se
Español
lesione por entrar en contacto con la hoja de sierra.
- La pieza de trabajo debe estar inmóvil, así como fijada o presionada contra el tope y la mesa. No deslice la pieza de trabajo hacia la hoja de sierra ni corte nunca a pulso. Las piezas de trabajo sueltas o que se mueven podrían salir despedidas a gran velocidad y provocar lesiones.
- No cruce nunca la mano por encima de la línea de corte existente, ni por delante ni por detrás de la hoja de sierra. Es muy peligroso sostener la pieza de trabajo con las manos cruzadas, es decir, sujetarla por la derecha de la hoja de sierra con la mano izquierda o viceversa.
- No meta las manos por detrás del tope cuando la hoja de sierra se encuentre en rotación. Mantenga siempre una distancia de seguridad de 100 mm entre la mano y ambos lados de la hoja de sierra en rotación, p. ej., al retirar residuos de madera. Es probable que no aprecie lo cerca que la hoja de sierra en rotación se encuentra de su mano y puede sufrir lesiones graves.
- Compruebe la pieza de trabajo antes de cortar. Si la pieza de trabajo está doblada o alabeada, fíjela con el lado curvado mirando afuera hacia el tope. Asegúrese siempre de que a lo largo de la línea de corte no haya ningún espacio entre la pieza de trabajo, el tope y la mesa. Las piezas de trabajo dobladas o alabeadas pueden darse la vuelta o moverse y provocar que la hoja de sierra en rotación se atasque al cortar. La pieza de trabajo debe estar libre de clavos y cuerpos extraños.
- Utilice la sierra solo si la mesa está despejada de herramientas, residuos de madera, etc.; en la mesa solo debe estar la pieza de trabajo. Los residuos pequeños, los trozos de madera sueltos u otros objetos pueden salir despedidos a gran velocidad si entran en contacto con la hoja en rotación.
- Corte las piezas de trabajo de una en una. Las piezas de trabajo apiladas no pueden fijarse ni sujetarse correctamente y pueden provocar un atasco o desplazamiento de la hoja al serrar.
- Asegúrese de que, antes de utilizarla, la sierra ingletadora se encuentre sobre una superficie de trabajo lisa y fija. De esta
manera se reduce el riesgo de que la sierra ingletadora se desestabilice.
- Planifique el trabajo. Cada vez que regule el ángulo a inglete, asegúrese de que el tope ajustable esté correctamente ajustado y de que la pieza de trabajo se apoye sin entrar en contacto con la hoja ni con la caperuza de protección. Simule el movimiento completo de corte de la hoja de sierra sin conectar la máquina y sin colocar la pieza de trabajo sobre la mesa para descartar cualquier impedimento o peligro de cortar el tope.
- Si se van a cortar piezas de trabajo que son más anchas o largas que la superficie de la mesa, asegúrese de que se apoyen correctamente, p. ej., utilizando prolongaciones de mesa o caballetes. Las piezas de trabajo más largas o anchas que la mesa de la sierra ingletadora pueden volcar si no se apoyan firmemente. Si un pedazo de madera recortado o la pieza de trabajo vuelcan, pueden levantar la caperuza de protección inferior o salir despedidos de la hoja en rotación de manera incontrolada.
- No recurra a otras personas para que actúen a modo de prolongación de la mesa o de apoyo adicional. Un apoyo inestable de la pieza de trabajo puede provocar el atasco de la hoja. Además, la pieza de trabajo puede desplazarse durante el corte y arrastrarle a usted o a la otra persona contra la hoja en rotación.
- El pedazo recortado no debe presionarse contra la hoja de sierra en rotación. Si hay poco espacio, p. ej. al utilizar topes longitudinales, el pedazo recortado puede topar con la hoja y salir despedido con fuerza.
- Utilice siempre un sargento o un dispositivo adecuado para apoyar correctamente las piezas cilíndricas como barras o tubos. Las barras tienden a rodar cuando se cortan, con el consiguiente peligro de que la hoja se atasque y la pieza de trabajo y su mano se vean atraídas hacia la hoja.
- Deje que la hoja alcance plena velocidad antes de introducirla en la pieza de trabajo. De esta manera se reduce el riesgo de que la pieza de trabajo salga despedida.
- Si la pieza de trabajo se atasca o se bloquea la hoja, desconecte la sierra ingletadora. Espere a que todas las piezas móviles se detengan, desenchufe el conector de red o extraiga la batería. A continua-
ción, retire el material atascado. Si sigue serrando cuando se produce un bloqueo de este tipo, puede producirse una pérdida de control o daños en la sierra ingletadora.
- Una vez finalizado el corte, suelte el interruptor, mantenga el cabezal de la sierra hacia abajo y espere a que la hoja se detenga antes de retirar el pedazo recortado. Es muy peligroso acercar la mano a la hoja mientras esta se está frenando.
2.3 Herramientas y partes de herramienta
- No utilice hojas de sierra deformadas o agrietadas ni hojas que presenten cuchillas defectuosas o sin filo.
- Utilizar únicamente hojas de sierra de Festool previstas para esta herramienta eléctrica.
- Utilice exclusivamente hojas de sierra adecuadas para el número de revoluciones máximo de la sierra.
- Utilice exclusivamente hojas de sierra recomendadas por el fabricante y adecuadas para el material que desee mecanizar. Ello evita un sobrecalentamiento de los dientes de sierra al serrar.
- Transporte la hoja de sierra exclusivamente en un embalaje adecuado. Recomendamos utilizar el embalaje original.
2.4 Otras indicaciones de seguridad
- Utilizar solamente hojas de sierra que cumplan con las indicaciones para el uso conforme a lo previsto. Las hojas de sierra que no se adaptan a las piezas de montaje de la sierra funcionan descentradas y pueden desprender o despedir astillas del material. Estas astillas pueden alcanzar los ojos del usuario o de las personas que se encuentren alrededor.
- Utilizar solamente hojas de sierra con ángulo de ataque ≤0°. Un ángulo de ataque >0° arrastra la sierra a la pieza de trabajo. Existe peligro de lesiones debido a que la sierra puede golpear hacia atrás y la pieza de trabajo puede rotar.
- Utilizar la herramienta eléctrica solo en interiores y en entornos secos.
- Antes de cada uso, verificar el funcionamiento de la cubierta protectora basculante. Utilizar la herramienta eléctrica únicamente si funciona perfectamente.
- No colocar las manos en la expulsión de virutas. Las piezas en rotación pueden causar lesiones en las manos.
- Durante el trabajo puede generarse polvo perjudicial para la salud (p. ej., de pintura de plomo o de algunos tipos de madera). El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Debe cumplir la normativa de seguridad vigente en su país.
- Por el bien de su salud, utilice una mascarilla de protección respiratoria con filtro P2. En espacios cerrados procure una ventilación suficiente y conecte un sistema móvil de aspiración.
- Sustituya los topes con cortes o dañados. Los topes dañados pueden salir despedidos al trabajar con la sierra y dañar a las personas que se encuentren alrededor.
- Utilizar únicamente material de consumo y accesorios Festool originales. Los accesorios probados y autorizados por Festool son los únicos seguros y perfectamente adecuados a la máquina y la aplicación.
2.5 Trabajos con aluminio
Al trabajar con aluminio deberá tener presente las siguientes medidas por motivos de seguridad:
- Preconectar un interruptor diferencial (FI, PRCD).
- Conectar la herramienta eléctrica a un aparato de aspiración apropiado.
- Limpiar la herramienta eléctrica periódicamente para eliminar el polvo acumulado en la carcasa del motor.
- Utilizar una hoja de serrar para aluminio.
Utilizar gafas de protección.
2.6 Riesgos residuales
A pesar de cumplir todas las normas de construcción relevantes, al usar la máquina pueden surgir peligros, p. ej. debidos a:
- contacto con piezas que giran desde un lateral: hoja de sierra, brida de sujeción, tornillo de brida,
- contacto con piezas conductoras de tensión si la carcasa está abierta y el conector de red enchufado,
- partes de la pieza de trabajo que salgan despedidas,
- partes de la pieza de trabajo que salgan despedidas si la herramienta está dañada,
- emisión de ruidos,
Español
- emisión de polvo.
2.7 Emisiones
Los valores típicos obtenidos de acuerdo con la norma EN 62841 son:
Nivel de intensidad sonora L _PA = 97 dB(A)
Nivel de potencia sonora L _WA = 104 dB(A)
Incertidumbre K = 3 dB
ATENCIÓN
Ruido producido durante el trabajo Daños en los oídos
▶ Utilizar protección de oídos.
Los valores de emisión de ruidos indicados
- se han medido siguiendo un proceso de ensayo normalizado y se pueden emplear para comparar una herramienta eléctrica con otra,
- también se pueden utilizar para realizar una estimación provisional de la carga.
ATENCIÓN
Durante el uso real de la herramienta, la emisión de ruidos puede diferir de los valores indicados según cómo se utilice la herramienta eléctrica y, especialmente, según el tipo de pieza de trabajo.
▶ Determinar las medidas necesarias para proteger al usuario tomando como base una estimación de la carga durante las condiciones de uso reales. (Al hacerlo deben tenerse en cuenta todas las partes del ciclo de funcionamiento; por ejemplo, fases en que la herramienta eléctrica se encuentre desconectada e intervalos en los esté conectada, pero sin carga).
3 Uso conforme a lo previsto
La herramienta eléctrica está diseñada para serrar listones de madera, plástico, perfiles de aluminio y materiales similares. No deben serrarse otros materiales, especialmente acero, hormigón y materiales compuestos de mineral. Utilizar únicamente hojas de sierra de Festool previstas para esta herramienta eléctrica.
Las hojas de sierra deben cumplir las siguientes características:
- Diámetro de la hoja de sierra 216 mm
- Ancho de corte 2,3 mm (equivalente a la anchura de diente)
- Taladro de alojamiento 30 mm
- Grosor del disco de soporte 1,8 mm
- Hoja de sierra según la norma EN 847-1
- Hoja de sierra con ángulo de ataque ≤0°
Las hojas de sierra Festool cumplen con lo indicado en la norma EN 847-1.
Serrar únicamente materiales adecuados para la hoja de sierra en cuestión.
El usuario será responsable de cualquier utilización indebida.
4 Datos técnicos
Sierra de listones SYM 70 RE
| Servicio 1150 W | ||
| Número de revoluciones (marcha en vacío) | 2700 - 5200 rpm | |
| Escuadra de inglete | Ángulo interior 0° - 68° | |
| Ángulo exterior | 0° - 60° | |
| Área de corte Altura máx.del listón | 70 mm | |
| Ancho máx.del listón | 80 mm | |
| Husillo de la herramienta, ∅ 30 mm | ||
| Peso según procedimiento EP-TA 01:2014 | 9,6 kg | |
5 Componentes de la herramienta
[1-1] Bloqueo de transporte
[1-2] Fijación del husillo
[1-3] Rueda de ajuste para número de revoluciones
[1-4] llave Allen
[1-5] Interruptor de conexión y desconexión
[1-6] Palanca de desbloqueo para grupo de serrado
[1-7] Empuñadura
[1-8] Cubierta protectora basculante
[1-9] Guías de tope
[1-10] Mesa de serrar
[1-11] Soporte para falsa escuadra
[1-12] Protección de mesa
Las figuras indicadas se encuentran al principio del manual de instrucciones.
6 Puesta en servicio
ADVERTENCIA
Tensión o frecuencia no permitida Peligro de accidente
- La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.
En Norteamérica solo pueden utilizarse las máquinas Festool con una tensión de 120 V / 60 Hz.
6.1 Primera puesta en servicio
- Desbloquee el seguro de transporte [1-1] tirando del pasador de seguridad.
6.2 Instalación de la máquina
ADVERTENCIA
Peligro de lesiones y electrocución
▶ Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina.
Antes de usarla, monte la máquina sobre una superficie de trabajo lisa y estable (p. ej. una mesa de trabajo).
Existen las siguientes posibilidades de montaje
Sargentos: Fije la máquina con sargentos a la superficie de trabajo. Las superficies lisas de los cuatro puntos de apoyo de la mesa de se- rrar sirven de superficies de fijación.
Montar la patas elevadoras (opcional)
Si desea utilizar un Systainer a modo de superficie de apoyo ampliada, primero debe montar las patas elevadoras incluidas con la máquina para garantizar que la mesa de serrar y el Systainer queden a la misma altura.
▶ Suelte los cuatro tornillos [9-2] de las esquinas de la mesa de serrar con la llave de macho hexagonal [9-1].
▶ ① Desmonte las cuatro patas de goma.
▶ Monte las cuatro patas elevadoras con los tornillos incluidos y apriete los tornillos.
ADVERTENCIA! Antes de trabajar con la máquina, asegúrese de que las cuatro patas elevadoras se hayan montado fijamente y de que la máquina esté en posición estable sobre una superficie lisa con los pies elevadores montados.
Los tornillos de las patas de goma no pueden utilizarse para fijar las patas elevadoras.
6.3 Transporte
Bloqueo de la máquina (posición de transporte)
▶ Presione la palanca de desbloqueo del grupo de serrado [1-6].
▶ Gire el grupo de serrado hacia abajo hasta el tope.
▶ Presione el seguro de transporte [1-1] . A continuación, el grupo de serrado permanece en la posición inferior.
- Guarde la llave de macho hexagonal [1-4] y la falsa escuadra [4-2] en los soportes previstos para ello y fije el dispositivo de fijación de la pieza de trabajo en la mesa de serrar [1-10].
ADVERTENCIA
Peligro de lesiones
- Nunca levante o transporte la máquina en la cubierta protectora basculante móvil [1-8].
Para transportar la máquina, sujetarla en los laterales de la mesa de serrar [1-10] y en la empuñadura [1-7].
▶ Levantar y transportar la máquina siempre con las dos manos.
6.4 Desbloqueo de la máquina (posición de trabajo)
- Presione el grupo de serrado ligeramente hacia abajo y extraiga el seguro de transporte [1-1].
▶ Gire el grupo de serrado hacia arriba.
▶ Pulse la palanca de desbloqueo [1-6] hasta la resistencia para desbloquear el grupo de serrado y la cubierta protectora basculante.
▶ Pulse el interruptor de conexión y desconexión [1-5] por completo para conectar la máquina.
▶ Vuelva a soltar el interruptor de conexión y desconexión para desconectar la máquina.
- Espere hasta que la hoja de sierra se haya detenido por completo y, a continuación, gire el grupo de serrado hacia arriba.
7 Ajustes
ADVERTENCIA
Peligro de lesiones y electrocución
- Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina.
7.1 Selección de la hoja de sierra
Las hojas de sierra Festool están identificadas con un anillo en color. El color del anillo indica el material para el que es apta la hoja de sierra.
Símbolo hojas de calar Material
(color)
Hoja de sierra de diente fino 216 x 2, 3 x 30 W48
Madera (amarillo)
Hoja de sierra especial 216 x 2, 3 x 30 W60
Aluminio (azul)
7.2 Cambio de herramienta
ADVERTENCIA
Peligro de lesiones
▶ Observar las siguientes instrucciones:
- Antes de cambiar de herramienta, desenchufe el enchufe.
- Accione el bloqueo del husillo [1-2] solo cuando la hoja de sierra esté parada.
- La hoja de sierra se calienta mucho al trabajar; no la toque antes de que se haya enfriado.
- Utilice guantes de protección, pues existe peligro de lesionarse con los cantos afilados.
- Utilice únicamente hojas de sierra de Festool previstas para esta herramienta eléctrica.
Desmontaje de la hoja de sierra
▶ Ponga la máquina en posición de trabajo.
- Al desenroscar el tornillo, mantenga el bloqueo del husillo [2-1] presionado.
- Desatornille el tornillo [2-4] completamente con la llave de macho hexagonal [1-4] (rosca a izquierdas).
▶ Pulse la palanca de desbloqueo [2-2] de la cubierta protectora basculante.
▶ Abra la cubierta protectora basculante [2-7] por completo.
- Desmonte la brida de sujeción [2-5] y la hoja de sierra.
Montaje de la hoja de sierra
▶ Limpie todas las piezas antes de montarlas (hoja de sierra, brida, tornillo).
- Coloque la hoja de sierra en el husillo de la herramienta.
ADVERTENCIA
Peligro de lesiones
- Cerciórese de que coincidan los sentidos de giro de la hoja de sierra [2-6] y de la máquina [2-3].
▶ Pulse el bloqueo del husillo [2-1].
Fije la hoja de sierra con la brida de sujeción [2-5] y el tornillo [2-4].
- Apriete el tornillo [2-4] fijamente (rosca a izquierdas).
7.3 Aspiración
ADVERTENCIA
Consecuencias perjudiciales para la salud a causa del polvo
- No trabajar nunca sin sistema de aspiración.
▶ Observar las disposiciones nacionales.
▶ Utilice una mascarilla de protección.
En los racores de aspiración [6-3] puede conectarse un aparato de aspiración Festool con un tubo flexible de 36 mm o 27 mm de diámetro (se recomienda 36 mm, pues el peligro de obstrucción es menor).
- Antes de montar el tubo flexible de aspiración, desenchufe el enchufe.
Fije el tubo flexible de aspiración mediante un cierre de bayoneta en el racor de aspiración [6-3].
El colector de virutas [8-1] mejora la recogida de polvo y virutas. Por tanto, no trabaje sin colector de virutas.
ATENCIÓN
Peligro de lesiones en la hoja de sierra
- Evitar el contacto con la hoja de sierra.
Fije el colector de virutas en el soporte [8-2] previsto para ello enclavándolo en la entalladura.
8 Trabajo con la máquina
ADVERTENCIA
Partes de la herramienta o de la pieza de trabajo que pueden salir despedidas
Peligro de lesiones
▶ Utilizar gafas de protección
- Mantener a otras personas alejadas durante el uso.
- Sujetar siempre las piezas de trabajo con firmeza.
- El dispositivo de fijación de la pieza de trabajo debe estar totalmente apoyado en la pieza de trabajo.
ADVERTENCIA
La cubierta protectora basculante no se cierra
Peligro de lesiones
▶ Interrumpir el proceso de serrado.
- Desenchufar el cable de conexión a la red y retirar los restos de corte. Sustituir la cubierta protectora basculante si presenta daños.
ADVERTENCIA
Peligro de lesiones
▶ Observar las siguientes instrucciones:
- Posición de trabajo correcta:
- delante, en el lado del usuario;
- frente a la sierra;
- junto a la línea de la hoja de sierra.
- Al trabajar, la herramienta eléctrica debe agarrarse siempre por la empuñadura con la mano de manejo. Mantener la mano libre siempre fuera de la zona de peligro.
- Dirija la herramienta eléctrica hacia la pieza de trabajo solo cuando esté conectada.
- Adaptar la velocidad de avance a fin de evitar que la máquina se sobrecargue o que el plástico se funda al cortar plásticos.
- No trabajar con la máquina si el sistema electrónico de la herramienta eléctrica está defectuoso, puesto que pueden producir-se velocidades demasiado elevadas.
- Antes de trabajar asegúrese de que la hoja de sierra no pueda tocar las guías de tope, el dispositivo de fijación de la pieza de trabajo, los sargentos ni otras piezas de la máquina.
Cuando no se esté utilizando la herramienta eléctrica, desenchufar el enchufe. Así optimizará la vida útil de la electrónica.
8.1 Comprobación de la movilidad de la cubierta protectora basculante
La cubierta protectora basculante debe moverse siempre libremente y poderse cerrar por sí sola.
▶ Desconectar el enchufe.
- Agarrar la cubierta protectora basculante con la mano e introducirla en el grupo de serrado a modo de prueba.
La cubierta protectora basculante debe poder moverse con facilidad y hundirse prácticamente del todo en el grupo de serrado.
Limpieza de la zona de la hoja de sierra
- Mantener limpia la zona que rodea la cubierta protectora basculante.
- Limpiar el polvo y las virutas con una brocha o aplicando aire comprimido.
8.2 Dispositivo de fijación de la pieza de trabajo
Para colocarlo, proceder como se describe a continuación
- Antes de montar el dispositivo de fijación de la pieza de trabajo, desenchufe el enchufe.
- Coloque el dispositivo de fijación de la pieza de trabajo [5-7] en uno de los orificios [5-9]. El dispositivo de fijación de la pieza de trabajo debe encontrarse delante de la pieza de trabajo.
8.3 Sujeción de la pieza de trabajo
ADVERTENCIA
Peligro de lesiones
▶ Observar las siguientes instrucciones:
- Asiento firme mediante el dispositivo de fijación de la pieza de trabajo incluido: fije las piezas de trabajo siempre con el dispositivo de fijación de la pieza de trabajo. Al hacerlo, el sujetador debe estar apoyado en la pieza de trabajo de manera segura. (Observación: dependiendo del contorno de la pieza de trabajo, p. ej. con contornos redondos, es posible que se requieran instrumentos auxiliares). No trabajar en piezas que no se puedan sujetar con seguridad.
- Tamaño: no utilizar piezas de trabajo demasiado pequeñas. La pieza residual cortada no debería ser menor de 30 mm de largo por motivos de seguridad. Las piezas de
Español
trabajo pequeñas pueden separarse de la hoja de sierra hacia atrás e introducirse en el espacio de entre la hoja de sierra y la re-gleta de tope. Por motivos de seguridad, debe ser posible fijar adecuadamente la pieza residual cortada.
- Ponga especial atención en que la hoja de sierra no atraiga piezas de trabajo hacia atrás, al espacio de entre la hoja de sierra y la regleta de tope. Existe peligro de ello especialmente al realizar cortes a inglete horizontales.
Piezas de trabajo largas
Para las piezas de trabajo que sobresalen de la superficie de serrado debe procurarse un apoyo adicional.
▶ Utilizar el Systainer a modo de superficie de apoyo adicional.
▶ Asegurar la pieza de trabajo utilizando el dispositivo de fijación de la pieza de trabajo adicional.
Piezas de trabajo finas
Las piezas de trabajo muy finas pueden sufrir oscilaciones o romperse al serrar.
▶ Reforzar la pieza de trabajo: Fijación junto con pedazo de madera.
Pasos para sujetar la pieza de trabajo
- Coloque la pieza de trabajo sobre la mesa de serrar y presiónela contra las guías de tope [1-9].
- Abra el dispositivo de fijación de la pieza de trabajo [5-7] con la palanca [5-1].
▶ Gire el botón giratorio [5-3] hacia la izquierda para soltar la posición vertical del dispositivo de fijación de la pieza de trabajo.
▶ Baje el sujetador hasta la pieza de trabajo.
▶ Gire el botón giratorio [5-3] hacia la derecha para bloquear la posición vertical del dispositivo de fijación de la pieza de trabajo.
▶ Cierre el dispositivo de fijación de la pieza de trabajo [5-7] con la palanca [5-1].
8.4 Tope de pieza de trabajo
Ajuste de la escuadra de inglete
Para realizar cortes a inglete debe ajustar las guías de tope [3-3] de manera que no obstaculicen el funcionamiento de la cubierta protectora basculante o entren en contacto con la hoja de sierra.
- Antes de ajustar las guías de tope, desenchufe el enchufe.
▶ Abra la palanca de apriete [3-2].
▶ Ajuste la escuadra de inglete deseada.
▶ Vuelva a cerrar la palanca de apriete.
Ajuste de las regletas de tope
- Antes de ajustar las guías de tope, desenchufe el enchufe.
▶ Abra los botones giratorios [3-1].
▶ Mueva las guías de tope [3-3] tan cerca como sea posible de la hoja de sierra, pero sin que la toquen.
▶ Cierre los botones giratorios [3-1] .
8.5 Regulación del número de revoluciones
El número de revoluciones se puede ajustar con la rueda de ajuste [1-3] de modo continuo entre 2700 y 5200 rpm. De esta forma, la velocidad de corte se puede adaptar de forma óptima a cada material.
Posición recomendada de la rueda de ajuste
Madera 3 - 6
Plástico 3 - 5
Materiales de fibra 1 - 3
Perfiles de aluminio y NE 3 - 6
8.6 Falsa escuadra
La falsa escuadra [4-2] permite copiar cualquier tipo de ángulo (p. ej. entre dos paredes) formando el extremo de la bisectriz.
Copiado de ángulos interiores
▶ Abra la sujeción [4-1].
▶ Coloque la falsa escuadra con ambos lados [4-2] en el ángulo interior.
▶ Cierre la sujeción [4-1].
Copiado de ángulos exteriores
▶ Abra la sujeción [4-1].
- Coloque la falsa escuadra con ambos lados [4-2] en el ángulo exterior.
▶ Cierre la sujeción [4-1].
Transferencia de ángulos
- Abra la palanca de apriete [3-2] de las guías de tope [3-3].
- Coloque la falsa escuadra en la mesa de serrar.
- Coloque ambas guías de tope en la falsa escuadra.
- Cierre la palanca de apriete [3-2] de las guías de tope.
8.7 Serrado de listones
▶ Realice los ajustes deseados en la máquina.
- Coloque la pieza de trabajo [5-8] en una guía de tope [5-6].
Fije la pieza de trabajo con el dispositivo de fijación de la pieza de trabajo [5-7].
▶ Conecte la máquina.
▶ Mueva el grupo de serrado hacia abajo lentamente sujetando por la empuñadura.
- Presione hacia abajo el grupo de serrado con un avance homogéneo y sierre la pieza de trabajo.
▶ Desconecte la máquina.
- Espere hasta que la hoja de sierra se haya detenido por completo y, a continuación, gire el grupo de serrado hacia arriba.
9 Mantenimiento y cuidado
ADVERTENCIA
Peligro de lesiones y electrocución
- Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
- Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.
El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/
servicio
Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio
- Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.
- Limpie con regularidad la protección de mesa [1-12], así como el canal de aspiración del colector de virutas [8-1] para retirar la acumulación de polvo y los restos de piezas de trabajo.
- Con el fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración de la carcasa deben mantenerse despejadas y limpias.
9.1 Sustitución de elemento de mesa
No trabaje con un elemento de mesa [1-12] desgastado, sino sustitúyalo por uno nuevo.
Para sustituirlo, suelte los cinco tornillos que fijan el elemento a la mesa de serrar.
Los elementos de mesa nuevos se suministran sin ranura de serrado. Por tanto, deberá realizar la ranura una vez montado el elemento de mesa.
9.2 Reajustar el grupo de serrado
Con el tornillo [6-2] puede ajustar el sector de articulación del grupo de serrado. El ajuste puede resultar necesario cuando haya cambiado el diámetro de la hoja de sierra al reafilarla o si se monta una hoja de sierra nueva.
▶ Ajuste las guías de tope [6-4] a 0°.
▶ Suelte la contratuerca [6-1] .
▶ Gire el grupo de serrado hacia abajo hasta el tope.
- Girando el tornillo [6-2], ajuste el grupo de serrado según la figura 7 (giro a la izquierda, el grupo de serrado baja; giro a la derecha, el grupo de serrado se eleva).
▶ Vuelva a apretar la contratuerca [6-1] .
10 Accesorios
Utilice exclusivamente accesorios originales de Festool.
Consulte las referencias de los accesorios y las herramientas en el catálogo Festool o en Internet, en www.festool.es.
Además de los accesorios descritos, Festool ofrece una amplia gama de accesorios de sistema que le permiten hacer un uso versátil y efectivo de la sierra, p. ej.:
- hojas de sierra para diferentes materiales.
11 Medio ambiente
No desechar con la basura doméstica.
Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-el medio ambiente. Respetar las disposinacionales vigentes.
Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.
Información sobre REACH: www.festool.es/reach
Sommario
7.1 Seleccionar o disco de serra
Símbolo Disco de serra Material a
