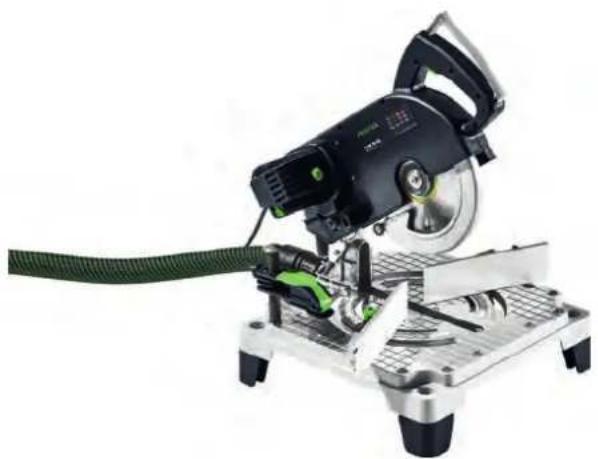

SYM 70 RE - Pila FESTOOL - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma SYM 70 RE FESTOOL ve formátu PDF.
| Typ výrobku | Pokosová pila (kombinovaná pokosová pila) |
| Značka | Festool |
| Model | SYM 70 RE |
| Výkon | 1150 W |
| Otáčky naprázdno | 2700 – 5200 ot./min (nastavitelné) |
| Vnitřní úhel pokosu | 0° – 68° |
| Vnější úhel pokosu | 0° – 60° |
| Max. výška řezu | 70 mm |
| Max. šířka řezu | 80 mm |
| Průměr kotouče | 216 mm |
| Upínací otvor | 30 mm |
| Hmotnost (EPTA 01:2014) | 9,6 kg |
| Napájení | 230 V / 50 Hz (Evropa) |
| Třída ochrany | II |
| Odsávací přípojka | Průměr 27 nebo 36 mm |
| Obráběné materiály | Dřevo, laminované dřevotřískové desky, hliník, plast |
| Použití | Stacionární |
| Údržba | Pravidelné čištění, výměna krycí desky |
| Bezpečnost | Kyvný ochranný kryt, blokování vřetene, zařízení pro blokování obrobku |
| Náhradní díly | Pilové kotouče Festool, příruba, šroub, originální příslušenství |
Často kladené otázky - SYM 70 RE FESTOOL
Dotazy uživatelů ohledně SYM 70 RE FESTOOL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod SYM 70 RE - FESTOOL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SYM 70 RE značky FESTOOL.
NÁVOD K OBSLUZE SYM 70 RE FESTOOL
| de | Originalbetriebsanleitung - Leistensäge 7 | |
| en | Original Instructions - Compound mitre saw 16 | |
| fr | Notice d'utilisation d'origine - scie à onglet 25 | |
| es | Manual de instrucciones original - sierra de listones 35 | |
| it | Istruzioni per l'uso originali - Sega per listelli 44 | |
| nl | Originele gebruiksaanwijzing - plintenzaag 53 | |
| sv | Originalbruksanvisning – listsåg 62 | |
| fi | Alkuperäinen käyttöohje - listasaha 70 | |
| da | Original brugsanvisning – listesav 79 | |
| nb | Original bruksanvisning - Listsag 88 | |
| pt | Manual de instruções original - Serra de ripas | 97 |
| ru | Оригинальное руководство по эксплуатации — торцовочно-усовочная пила | 106 |
| cs | Originální návod k obsluze – pokosová pila na lišty | 116 |
| pl | Oryginalna instrukcja obstugi - pilarka ukośnica | 125 |

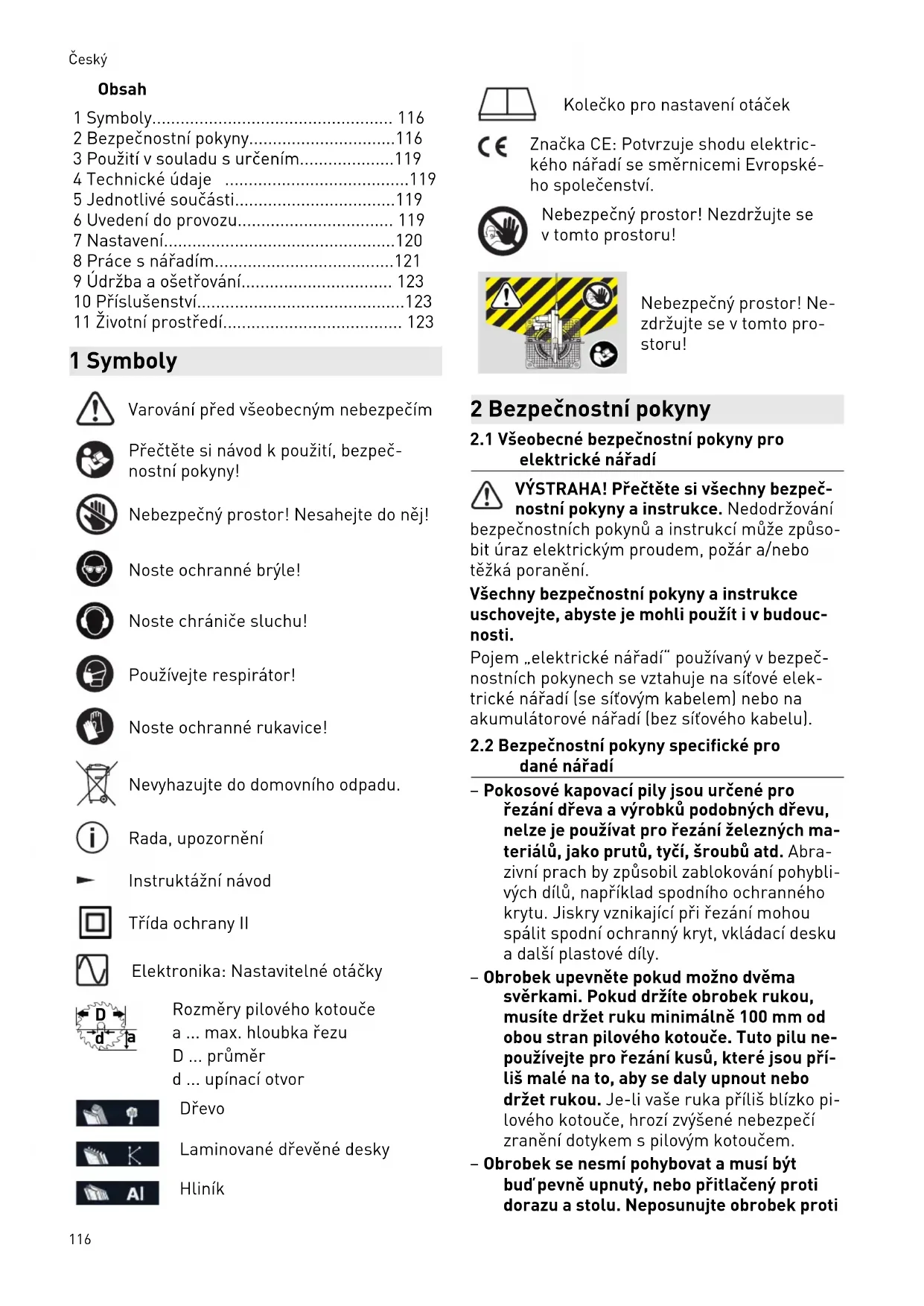

SYM 70 RE
1 Symboly.... 116
2 Bezpečnostní pokyny....116
3 Použití v souladu s určením....119
4 Technické údaje 119
5 Jednotlivé součásti....119
6 Uvedení do provozu.... 119
7 Nastavení....120
8 Práce s nářadím....121
9 Údržba a ošetřování.... 123
10 Příslušenství....123
11 Životní prostředí.... 123
1 Symboly
Varování před všeobecným nebezpečím
Přečtěte si návod k použití, bezpečnostní pokyny!
Nebezpečný prostor! Nesahejte do něj!
Noste ochranné brýle!
Noste chrániče sluchu!
Používejte respirátor!
Noste ochranné rukavice!
Nevyhazujte do domovního odpadu.
Rada, upozornění
Instruktážní návod
Třída ochrany II
Elektronika: Nastavitelné otáčky
Rozměry pilového kotouče
a ... max. hloubka řezu
D ... průměr
d ... upínací otvor
Dřevo
Laminované dřevěné desky
Hliník
Kolečko pro nastavení otáček
Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.
Nebezpečný prostor! Nezdržujte se v tomto prostoru!
Nebezpečný prostor! Ne- zdržujte se v tomto pro- storu!
2 Bezpečnostní pokyny
2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování
bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.
Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).
2.2 Bezpečnostní pokyny specifické pro dané nářadí
- Pokosové kapovací pily jsou určené pro řezání dřeva a výrobků podobných dřevu, nelze je používat pro řezání železných materiálů, jako prutů, tyčí, šroubů atd. Abrazivní prach by způsobil zablokování pohyblivých dílů, například spodního ochranného krytu. Jiskry vznikající při řezání mohou spálit spodní ochranný kryt, vkládací desku a další plastové díly.
- Obrobek upevněte pokud možno dvěma svěrkami. Pokud držíte obrobek rukou, musíte držet ruku minimálně 100 mm od obou stran pilového kotouče. Tuto pilu nepoužívejte pro řezání kusů, které jsou příliš malé na to, aby se daly upnout nebo držet rukou. Je-li vaše ruka příliš blízko pilového kotouče, hrozí zvýšené nebezpečí zranění dotykem s pilovým kotoučem.
- Obrobek se nesmí pohybovat a musí být bud'pevně upnutý, nebo přitlačený proti dorazu a stolu. Neposunujte obrobek proti
pilovému kotouči a nikdy neřezejte „ručně“. Volné nebo pohyblivé obrobky mohou být vymrštěny vysokou rychlostí a způsobit zranění.
– Nikdy nedávejte ruku do plánované linie řezu, ani před pilový kotouč, ani za pilový kotouč. Podpírání obrobku „překříženýma rukama“, tzn. držení obrobku vpravo vedle pilového kotouče levou rukou nebo opačně, je velmi nebezpečné.
- Nesahejte při otáčejícím se pilovém kotouči za doraz. Vždy dodržujte bezpečnostní vzdálenost 100 mm mezi rukou a otáčejícím se pilovým kotoučem (platí na obou stranách pilového kotouče, např. při odstraňování zbytků dřeva). Eventuálně byste nemuseli rozpoznat blízkost vaší ruky u otáčejícího pilového kotouče a mohli byste se těžce zranit.
- Obrobek před řezáním zkontrolujte. Pokud je obrobek prohnutý nebo zdeformovaný, upněte ho stranou vybočující nahoru k dorazu. Vždy zajistěte, aby podél linie řezu nebyla mezi obrobkem, dorazem a stolem mezera. Prohnuté nebo zahnuté obrobky se mohou kroutit či viklat a způsobit uváznutí otáčejícího se pilového kotouče při řezání. V obrobku nesmí být hřebíky ani jiná cizí tělesa.
– Pilu používejte, až když jsou ze stolu odstraněné nářadí, odřezky atd., na stole se smí nacházet jen obrobek. Drobný odpad, volné kousky dřeva a jiné předměty, které se dostanou do kontaktu s otáčejícím se kotoučem, mohou být odmrštěny vysokou rychlostí.
– Vždy řezejte jen jeden obrobek. Obrobky naskládané na sebe nelze správně upnout nebo držet a mohou při řezání způsobit uváznutí kotouče nebo sklouznout.
– Zajistěte, aby pokosová kapovací pila stála před použitím na rovné, pevné pracovní ploše. Rovná a pevná pracovní plocha snižuje nebezpečí, že bude pokosová kapovací pila nestabilní.
- Práci si naplánujte. Při každém nastavování pokosového úhlu dbejte na to, aby byl nastavitelný doraz správně seřízený a obrobek podepřený, aniž by se dotýkal kotouče nebo ochranného krytu. Bez zapnutí nářadí a bez obrobku na stole je třeba provést simulaci kompletního pohybu pilového kotouče při řezání, aby bylo zajištěno, že
nedojde k omezení nebo nehrozí nebezpečí zaříznutí do dorazu.
- U obrobků, které jsou širší nebo delší než vrchní strana stolu, zajistěte přiměřené podepření, např. pomocí prodloužení stolu nebo kozy. Obrobky, které jsou delší nebo širší než stůl pokosové kapovací pily, se mohou zvrhnout, pokud nejsou pevně podepřené. Když se odříznutý kus dřeva nebo obrobek zvrhne, může nazdvihnout spodní ochranný kryt nebo může dojít k jeho nekontrolovanému odmrštění otáčejícím se kotoučem.
- Místo prodloužení stolu nebo doplňujícího podepření nevyužívejte jiné osoby. Nesta-bilní podepření obrobku může způsobit uváznutí kotouče. Obrobek se také může během řezání posunout a vtáhnout vás a pomocníka do otáčejícího se kotouče.
– Odříznutý kus se nesmí tlačit proti otáčejícímu se pilovému kotouči. Pokud je málo místa, např. při používání podélných dorazů, může se odříznutý kus vzpříčit s kotoučem a být silou odmrštěn.
– Pro řádné podepření kruhového materiálu, jako tyčí či trubek, používejte vždy svěrku nebo vhodné zařízení. Tyče mají při řezání sklon ujíždět, čímž se může kotouč „zakousnout“ a může dojít k vtažení obrobku s vaší rukou do kotouče. - Než zaříznete do obrobku, nechte kotouč rozběhnout na plné otáčky. Snižuje se tím nebezpečí, že se obrobek vymrští.
- Pokud obrobek uvázne nebo je kotouč zablokovaný, pokosovou kapovací pilu vypněte. Počkejte, dokud se všechny pohyblivé díly nezastaví, vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte akumulátor. Poté odstraňte uvázlý materiál. Pokud byste při takovémto zablokování řezali dál, může dojít ke ztrátě kontroly nebo poškození pily.
- Po skončení řezání uvolněte vypínač, držte hlavu pily dole a počkejte, dokud se kotouč nezastaví, než odstraníte odříznutý kus. Je velmi nebezpečné sahat rukou do blízkosti dobíhajícího kotouče.
2.3 Nástroje a části nástrojů
- Deformované nebo naprasklé pilové plátky a pilové plátky s tupým nebo poškozeným ostřím se nesmějí používat.
- Používejte pouze pilové kotouče Festool, které jsou určené pro používání s tímto elektrickým nářadím.
Český
- Používejte pouze pilové kotouče, které jsou minimálně vhodné pro maximální otáčky pily.
- Používejte pouze pilové kotouče, které do-
poručuje výrobce a které jsou vhodné pro
zpracovávaný materiál. Zabraňujete tím
přehřívání zubů pily při řezání.
– Pilový kotouč přepravujte pouze ve vhodném obalu. K tomuto účelu doporučujeme originální balení.
2.4 Další bezpečnostní pokyny
- Používejte pouze pilové kotouče, které odpovídají údajům pro použití v souladu s daným účelem. Pilové kotouče, které neodpovídají montážním dílům pily, běží nevystředěně a mohou z materiálu vylamovat úlomky a odmrštit je. Tyto úlomky mohou zasáhnout oči uživatele nebo osob stojících v okolí.
- Používejte pouze pilové kotouče s úhlem čela ≤ 0°. Úhel čela > 0° táhne pilu do obrobku. Hrozí nebezpečí poranění zpětným rázem pily a rotujícím obrobkem.
– Elektrické nářadí používejte pouze ve vnitřních prostorech a suchém prostředí. - Před každým použitím zkontrolujte funkci kyvného ochranného krytu. Elektrické nářadí používejte, pouze pokud řádně funguje.
– Nesahejte rukama do odvodu třísek. Ot-áčející se díly vám mohou poranit ruce. - Při práci může vznikat zdraví škodlivý prach (např. u nátěrů s obsahem olova nebo u některých druhů dřeva). Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu či osoby nacházející se v blízkosti představovat ohrožení. Dodržujte bezpečnostní předpisy platné ve vaší zemi.
Na ochranu svého zdraví používejte irátor P2. V uzavřených prostorech se arejte o dostatečné větrání a připojte lní vysavač.
- Na ochranu svého zdraví používejte respirátor P2. V uzavřených prostorech se postarejte o dostatečné větrání a připojte mobilní vysavač.
- Naříznuté nebo poškozené dorazy vyměňte. Poškozené dorazy může pila při práci od- mrštit. Může dojít k poranění osob stojících v okolí.
- Používejte jen originální příslušenství a spotřební materiál Festool. Pouze příslušenství otestované a schválené firmou Festool je bezpečné a perfektně přizpůsobené pro příslušné nářadí a použití.
2.5 Obrábění hliníku
Při obrábění hliníku je z bezpečnostních dů nutné dodržovat následující opatření:
- Zapojte nářadí přes proudový chránič (FI, PRCD).
- K elektrickému nářadí připojte vhodný vysavač.
- Pravidelně čistěte prach usazený v krytu motoru elektrického nářadí.
– Použijte pilový kotouč na hliník.
Noste ochranné brýle!
2.6 Zbývající neodstranitelná rizika
I přes dodržení všech příslušných předpisů mohou vzniknout při provozu pily nebezpečí, např.:
- dotknutím otáčejících se částí ze strany: pilového kotouče, upínací příruby, šroubu příruby,
- dotknutím částí vedoucích proud při otevřeném krytu a nevytažené síťové zástrčce,
- odlétnutím částí obráběného materiálu,
- odlétnutím částí poškozeného nástroje,
- vznikajícím hlukem,
- vznikajícím prachem.
2.7 Hodnoty emisí
Hodnoty zjištěné podle normy EN 62841 činí typicky:
Při práci vzniká hluk Poškození sluchu
▶ Používejte ochranu sluchu.
- se měří normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nářadí s jiným nářadím,
- mohou být rovněž použity pro předběžné hodnocení zatížení.
UPOZORNĚNÍ
Emise hluku – v závislosti na druhu a způsobu použití elektrického nářadí, zejména na tom, jaký druh obrobku je zpracováván – se při skutečném používání elektrického nářadí mohou od uvedených hodnot odlišovat.
▶ Určete bezpečnostní opatření pro ochranu obsluhy, která spočívají na odhadu zatížení během skutečných podmínek použití. (Přitom je třeba zohlednit všechny části provozního cyklu, např. doby, ve kterých je elektrické nářadí vypnuto, a doby, ve kterých je sice zapnuté, ale běží bez zatížení.)
3 Použití v souladu s určením
Elektrické nářadí je jako stacionární nářadí určené pro řezání lišť ze dřeva, plastu, hliníkových profilů a srovnatelných materiálů. Jiné materiály, zejména ocel, beton a minerální materiály, se nesmí řezat.
Používejte pouze pilové kotouče Festool, které jsou určené pro používání s tímto elektrickým nářadím.
Pilové kotouče musí mít následující parametry:
- Průměr pilového kotouče 216 mm
- Šířka řezu 2,3 mm (odpovídá šířce zubu)
- Upínací otvor 30 mm
– Tlouštka těla kotouče 1,8 mm - Pilový kotouč podle EN 847-1
– Pilový kotouč s upínacím úhlem ≤ 0°
Pilové kotouče Festool odpovídají normě EN 847-1.
Řezejte pouze materiály, pro které je příslušný pilový kotouč určený.
Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.
4 Technické údaje
Pokosová pila na lišty SYM 70 RE
| Služba 1 150 W | ||
| Otáčky (volnoběh) 2 700 - | 5 200 min ^-1 | |
| úhel úkosu vnitřní úhel 0° - 68° | ||
| vnější úhel 0° - 60° | ||
| rozsah řezání | max. výška li- šty | 70 mm |
| max. šířka li- šty | 80 mm | |
Pokosová pila na lišty SYM 70 RE
Vřeteno nářadí, ∅ 30 mm
Hmotnost podle EPTA-Procedure 01:2014 9,6 kg
5 Jednotlivé součásti
[1-1] Přepravní pojistka
[1-2] Aretace vřetena
[1-3] Kolečko pro nastavení otáček
[1-4] Inbusový klíč
[1-5] Vypínač
[1-6] Odblokovací páčka pro řezací agregát
[1-7] Držadlo
[1-8] Kyvný ochranný kryt
[1-9] Dorazová pravítka
[1-10] Stål pily
[1-11] Držák pro úhlovou jednotku
[1-12] Zařízení stolu
Uvedené obrázky se nacházejí na začátku návo- du k použití.
6 Uvedení do provozu
VAROVÁNÍ
Nepřípustné napětí nebo nepřípustná frekvence!
Nebezpečí úrazu
- Sítové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.
▶ V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V / 60 Hz.
6.1 První uvedení do provozu
▶ Odblokujte přepravní pojistku [1-1] zatažením za pojistný kolík.
6.2 Instalace nářadí
VAROVÁNÍ
Nebezpečí poranění elektrickým proudem
- Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!
Před použitím namontujte nářadí na rovnou a stabilní pracovní plochu (např. pracovní stůl).
K dispozici jsou následující možnosti montáže
Šroubové svěrky: Upevněte nářadí na pracovní plochu šroubovými svěrkami. Jako upínací plochy slouží rovné plochy na čtyřech dosedacích bodech stolu pily.
Montáž zvyšovacích patek (volitelně)
Chcete-li použít Systainer jako rozšířenou odkládací plochu, musíte nejprve namontovat zvyšovací patky dodávané s nářadím, aby byla za- ručena stejná výška stolu pily a Systaineru.
▶ Povolte čtyři šrouby [9-2] v rozích stolu pily inbusovým klíčem [9-1].
▶ Ostraňte čtyři gumové patky.
▶ F?mocí přiložených šroubů namontujte všechny čtyři zvyšovací patky a šrouby dotáhněte.
VÝSTRAHA! Před zahájením práce se strojem zajistěte, aby byly všechny čtyři zvyšovací patky pevně namontovány a stroj byl na nich postaven stabilně na rovné ploše.
i Šrouby z gumových patek nelze pro upevnění zvyšovacích patek použít.
6.3 Transport
Zajištění nářadí (přepravní poloha)
- Zatlačte na odblokovací páčku pro řezací agregát [1-6].
▶ Otočte řezací agregát až nadoraz dolů.
▶ Stiskněte přepravní pojistku [1-1] . Řezací agregát nyní zůstane v dolní poloze.
▶ Inbusové klíče [1-4] a úhlové jednotky [4-2] uložte do vyhrazených držáků a upevněte svorku obrobku ke stolu pily [1-10].
VAROVÁNÍ
Nebezpečí poranění
▶ Nářadí nikdy nezvedejte ani nenoste za po- hyblivý kyvný ochranný kryt [1-8].
- Při prénášení uchopte nářadí bočně za stůl pily [1-10] a za držadlo [1-7].
▶ Nářadí zvedejte a noste vždy oběma rukama.
6.4 Odjistěte nářadí (pracovní poloha)
Zatlačte řezací agregát poněkud dolů a vytáhněte přepravní pojistku [1-1].
▶ Otočte řezací agregát nahoru.
6.5 Zapnutí/vypnutí
▶ Pro odblokování řezacího agregátu a kyvného ochranného krytu stiskněte odblokovací páčku [1-6] až k odporu.
▶ Pro zapnutí nářadí důkladně stiskněte vypínač [1-5].
▶ Pro vypnutí nářadí vypínač opět pustte.
▶ Počkejte, až se pilový kotouč zcela zastaví, a teprve potom posuňte řezací agregát nahoru.
7 Nastavení
VAROVÁNÍ
Nebezpečí poranění elektrickým proudem
- Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!
7.1 Volba pilového kotouče
Pilové kotouče Festool jsou označeny barevným kroužkem. Barva kroužku označuje materiál, pro který je pilový kotouč vhodný.
| Symbol | Pilový plátek Materiál | (barva) |
 | Pilový kotouč s jemný-mi zuby216 × 2,3 × 30 W48 | Dřevo(žlutá) |
 | Speciální pilový kotouč216 × 2,3 × 30 W60 | Hliník(modrá) |
7.2 Výměna nástroje
VAROVÁNÍ
Nebezpečí poranění
▶ Dodržujte následující pokyny:
– Před výměnou nástroje vytáhněte síťový konektor ze zásuvky.
– Aretace vřetena [1-2] se dotýkejte pouze v klidovém stavu pilového kotouče.
– Pilový kotouč se při práci velmi zahřívá; ne-dotýkejte se jej, než vychladne.
- Kvůli nebezpečí zranění o ostré břity při výměně nástroje noste ochranné rukavice.
- Používejte pouze pilové kotouče Festool, které jsou určené pro používání s tímto elektrickým nářadím.
Demontáž pilového kotouče
▶ Uvedte nářadí do pracovní polohy.
▶ Při vyšroubování šroubu držte aretaci vřetena [2-1] stisknutou.
- Šroub [2-4] zcela vyšroubujte inbusovým klíčem [1-4] (levý závit).
▶ Stiskněte odblokovací páčku [2-2] kyvného ochranného krytu.
▶ Zcela otevřete kyvný ochranný kryt [2-7] .
▶ Sejměte upínací přírubu [2-5] a pilový ko-touč.
Montáž pilového kotouče
▶ Všechny díly před montáží vyčistěte (pilový kotouč, upínací příruba, šroub).
▶ Nasadte pilový kotouč na vřeteno nářadí.
VAROVÁNÍ
Nebezpečí poranění
Dbejte na to, aby směry otáčení pilového kotouče [2-6] a nářadí [2-3] souhlasily.
▶ Stiskněte aretaci vřetena [2-1].
▶ Upevněte pilový kotouč upínací přírubou [2-5] a šroubem [2-4].
▶ Šroub [2-4] pevně utáhněte (levý závit).
7.3 Odsávání
VAROVÁNÍ
Ohrožení zdraví působením prachu
▶ Nikdy nepracujte bez odsávání.
▶ Dodržujte národní předpisy.
▶ Používejte respirátor!
K odsávacímu hrdlu [6-3] lze připojit mobilní vysavač Festool s průměrem odsávací hadice 36 mm nebo 27 mm (doporučujeme 36 mm kvůli menšímu riziku ucpání).
- Před montáží sací hadice vytáhněte síťový konektor ze zásuvky.
▶ Sací hadici upevněte bajonetovým uzávěrem na sacím hrdle [6-3].
Lapač třísek [8-1] zlepšuje zachycování prachu a odřezků. Proto nepracujte bez namontovaného lapače.
UPOZORNĚNÍ
Nebezpečí zranění o pilový kotouč
▶ Zabraňte dotyku s pilovým kotoučem.
▶ Upevněte lapač třísek k příslušnému držáku [8-2] zaklapnutím do drážky.
8 Práce s nářadím
VAROVÁNÍ
Odlétávající části nástroje / části obrobku Nebezpečí poranění
▶ Noste ochranné brýle!
- Při používání nářadí se musí ostatní osoby zdržovat v dostatečné vzdálenosti.
▶ Obrobky vždy pevně upněte.
▶ Svorka obrobku musí zcela doléhat na obrobek.
VAROVÁNÍ
Kyvný ochranný kryt se nezavírá Nebezpečí poranění
▶ Přerušte řezání.
▶ Odpojte síťový kabel, odstraňte zbytky po řezání. V případě poškození nechte kyvný ochranný kryt vyměnit.
VAROVÁNÍ
Nebezpečí poranění
▶ Dodržujte následující pokyny:
– Správná pracovní poloha:
- vpředu na straně obsluhy;
- čelem k pile;
- vedle roviny pilového kotouče.
– Elektrické nářadí při práci držte vždy ovlá-dající rukou za rukojeť. Volnou ruku držte vždy mimo nebezpečnou oblast.
- Elektrické nářadí vedte proti obrobku, jen pokud je zapnuté.
- Přizpůsobte rychlost posuvu, abyste zabránili přetížení nářadí a dále tavení plastu při řezání plastů.
– V případě vadné elektroniky s elektrickým nářadím nepracujte, protože to může vést k nadměrným otáčkám.
- Před prací zajistěte, aby se pilový kotouč nedotýkal dorazových pravítek, svorky obrobku, šroubových svěrek nebo jiných součástí nářadí.
① Pokud elektrické nářadí nepoužíváte, vytáhněte zástrčku ze síťové zásuvky. Optimalizujete tím životnost elektroniky.
Kyvný ochranný kryt se musí vždy volně pohybovat a samočinně zavírat.
Český
▶ Vytáhněte síťovou zástrčku ze zásuvky.
- Kyvný ochranný kryt uchopte rukou a na zkoušku ho zasuňte do agregátu pily.
Kyvný ochranný kryt se musí lehce pohybo- vat a musí být možné ho téměř zasunout do agregátu pily.
Čištění prostoru kolem pilového kotouče
▶ Prostor kolem pohyblivého krytu udržujte vždy čistý.
- Prach a třísky odstraňte vyfoukáním stlačeným vzduchem nebo štětcem.
8.2 Svorka obrobku
Při nasazení postupujte takto
- Před montáží svorky obrobku vytáhněte sítový konektor ze zásuvky.
▶ Nasad'te svorku obrobku [5-7] do jednoho z otvorů [5-9]. Svorka obrobku se musí nacházet před obrobkem.
8.3 Upnutí obrobku
VAROVÁNÍ
Nebezpečí poranění
▶ Dodržujte následující pokyny:
- Bezpečné upevnění díky přiložené svorce obrobku - Obrobky vždy upínejte svorkou obrobku. Přitom musí spodní držák bezpečně doléhat na obrobek. (Poznámka: Podle kontury obrobku, např. kulatých kontur, může být nezbytné použít pomůcky.) Neřezejte obrobky, které nelze bezpečně upnout.
- Velikost – neřezejte příliš malé obrobky. Odříznutý kus by z bezpečnostních důvodů neměl být kratší než 30 mm. Malé obrobky může pilový kotouč zatáhnout dozadu do mezery mezi pilovým kotoučem a dorazovým pravítkem. Odříznutý zbytek by měl být ještě z bezpečnostních důvodů bezpečně upnutý svorkou obrobku.
– Zvlášť dbejte na to, aby pilový kotouč nezatahl dozadu do mezery mezi pilovým kotoučem a dorazovým pravítkem žádné obrobky. Toto nebezpečí hrozí zejména při horizontálních pokosových řezech.
Dlouhé obrobky
Obrobky, které přesahují plochu pily, ještě podepřete.
▶ Použijte Systainer jako dodatečnou odkládací plochu.
▶ Obrobek zajistěte vhodnou svorkou obrobku.
Tenké obrobky
Tenké obrobky mohou při řezání vibrovat nebo prasknout.
- Zesílení obrobku: Upněte společně s odřezkem.
Při upínání postupujte následovně:
- Položte obrobek na stůl pily a přitlačte jej proti dorazovým pravítkům [1-9].
▶ Otevřete svorku obrobku [5-7] páčkou [5-1]. - Otáčejte otočnou hlavu [5-3] proti směru hodinových ručiček, abyste uvolnili vertikální polohu svorky obrobku.
▶ Spustte spodní držák na obrobek. - Otáčejte otočnou hlavu [5-3] ve směru hodinových ručiček, abyste zablokovali vertikální polohu svorky obrobku.
Zavřete svorku obrobku [5-7] páčkou [5-1].
8.4 Doraz obrobku
Nastavení pokosového úhlu
Při pokosových úhlech musíte nastavit dorazová pravítka [3-3], aby nebránila funkci kyvného ochranného krytu nebo nepřišla do styku s pilovým kotoučem.
▶ Před nastavením dorazových pravítek vytáhněte síťový konektor ze zásuvky.
▶ Otevřete upínací páčku [3-2].
▶ Nastavte požadovaný pokosový úhel.
▶ Upínací páčku opět zavřete.
Nastavení dorazových pravítek
▶ Před nastavením dorazových pravítek vytáhněte síťový konektor ze zásuvky.
▶ Povolte otočné knoflíky [3-1].
- Dorazová pravítka [3-3] posuňte co nejblíže k pilovému kotouči, avšak aby se jej nedotýkala.
▶ Utáhněte otočné knoflíky [3-1].
8.5 Regulace otáček
Otáčky lze nastavovat pomocí kolečka [1-3] plynule od 2 700 do 5 200 min ^-1 . Můžete tak rychlost řezání optimálně přizpůsobit příslušnému obrobku.
Doporučená poloha kolečka pro nastavení otáček
| Dřevo 3-6 |
| Plast 3-5 |
| Kompozitní materiály 1-3 |
| Hliník a neželezné profily 3-6 |
8.6 Úhlová jednotka
Pomocí úhlové jednotky [4-2] lze snímat libovolné úhly (např. mezi stěnami). Úhlová jednotka při tom vytváří osu úhlu.
Sejmutí vnitřního úhlu
▶ Povolte upnutí [4-1] .
- Položte úhlovou jednotku s oběma rameny [4-2] na vnitřní úhel.
▶ Zavřete upnutí [4-1].
Sejmutí vnějšího úhlu
▶ Povolte upnutí [4-1] .
- Položte úhlovou jednotku s oběma rame-
ny [4-2] na vnější úhel.
▶ Zavřete upnutí [4-1].
Přenesení úhlu
▶ Otevřete upínací páčky [3-2] na dorazových pravítkách [3-3].
▶ Položte úhlovou jednotku na stůl pily.
- Položte obě dorazová pravítka na úhlovou jednotku.
- Zavřete upínací páčky [3-2] na dorazových pravítkách.
8.7 Řezání lišť
▶ Provedte na nářadí požadovaná nastavení.
▶ Položte obrobek [5-8] na dorazové pravítko [5-6].
▶ Upněte obrobek svorkou obrobku [5-7].
▶ Zapněte nářadí.
- Rezací agregát vedte za držadlo pomalu dolů.
▶ Tlačte řezací agregát rovnoměrným posuvem dolů a řežte obrobek.
▶ Vypněte nářadí.
▶ Počkejte, až se pilový kotouč zcela zastaví, a teprve potom posuňte řezací agregát nahoru.
9 Údržba a ošetřování
VAROVÁNÍ
Nebezpečí poranění elektrickým proudem
- Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.
Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby
Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby
▶ Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k obsluze uvedeno jinak.
Čistěte pravidelně zařízení stolu [1-12] i sací kanál na lapači třísek [8-1], abyste odstranili dřevěné třísky, usazeniny prachu a zbytky obrobků.
▶ Pro zajištění cirkulace vzduchu musí být chladicí otvory v krytu vždy volné a čisté.
9.1 Výměna zařízení stolu
Nepracujte s opotřebovaným zařízením stolu [1-12], nýbrž je vyměňte za nové.
▶ Při výměně povolte pět šroubů, které připevňují zařízení ke stolu pily.
Nové zařízení stolu se dodává bez drážky pily. Proto ji musíte po montáži nejprve naříznout.
9.2 Nastavení řezacího agregátu
Šroubem [6-2] můžete nastavit rozsah otáčení řezacího agregátu. Funkce je užitečná, pokud se při ostření změní průměr pilového kotouče nebo je namontován nový pilový kotouč.
▶ Nastavte dorazová pravítka [6-4] na 0°.
▶ Povolte pojistné matice [6-1].
▶ Otočte řezací agregát až nadoraz dolů.
- Otáčením šroubu [6-2] nastavte řezací agregát podle obrázku 7 (otáčení vlevo – řezací agregát klesá; otáčení vpravo – řezací agregát se zvedá).
▶ Pojistnou matici [6-1] opět utáhněte.
10 Příslušenství
Používejte pouze původní příslušenství Festool. Objednací čísla pro příslušenství a nářadí naleznete ve svém katalogu Festool nebo na internetu na www.festool.cz.
Kromě popsaného příslušenství nabízí Festool další bohaté systémové příslušenství, které vám umožní mnohostranné a efektivní používání vaší pily, např.:
- pilové kotouče pro různé materiály.
11 Životní prostředí
Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy.
Český
Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.
Informace k REACH: www.festool.cz/reach
