Tipo di prodotto	Sega a troncatrice (compound mitre saw)
Marca	Festool
Modello	SYM 70 RE
Potenza	1150 W
Velocità a vuoto	2700 – 5200 giri/min (regolabile)
Angolo di taglio obliquo interno	0° – 68°
Angolo di taglio obliquo esterno	0° – 60°
Altezza di taglio max.	70 mm
Larghezza di taglio max.	80 mm
Diametro lama	216 mm
Foro lama	30 mm
Peso (EPTA 01:2014)	9,6 kg
Alimentazione	230 V / 50 Hz (Europa)
Classe di protezione	II
Attacco aspirazione	Diametro 27 o 36 mm
Materiali lavorati	Legno, pannelli di legno laminati, alluminio, plastica
Utilizzo	Postazione fissa
Manutenzione	Pulizia regolare, sostituzione della piastra di copertura
Sicurezza	Cappuccio di protezione a pendolo, blocco mandrino, dispositivo di bloccaggio pezzo
Ricambi	Lame per seghe Festool, flangia, viti, accessori originali

Domande frequenti - SYM 70 RE FESTOOL

Come cambiare la lama della sega?

Prima di qualsiasi intervento, staccare la spina di rete. Premere il blocco mandrino [1-2] per bloccare l'albero. Svitare la vite [2-4] (filettatura sinistra) con la chiave a brugola [1-4]. Aprire il cappuccio di protezione a pendolo [2-7] usando la leva [2-2]. Rimuovere la flangia [2-5] e la lama. Montare la nuova lama rispettando il senso di rotazione (frecce). Rimettere la flangia e serrare la vite (filettatura sinistra).

Come regolare l'angolo di taglio obliquo?

Staccare la spina di rete. Aprire la leva di blocco [3-2] situata sulle guide di battuta. Regolare l'angolo desiderato (interno 0°-68°, esterno 0°-60°). Richiudere la leva di blocco. Assicurarsi che le guide di battuta non tocchino la lama effettuando una simulazione di taglio senza accendere la macchina.

Quali materiali posso tagliare con questa sega?

La sega è progettata per il taglio a postazione fissa di listelli in legno, pannelli di legno laminati, plastica e profilati in alluminio. Non utilizzare su acciaio, cemento o materiali minerali. Utilizzare lame Festool adatte (anello giallo per legno, blu per alluminio).

Come collegare un aspirapolvere?

Utilizzare l'attacco di aspirazione [6-3] con un flessibile di diametro 27 o 36 mm (36 mm consigliato per evitare intasamenti). Fissare il flessibile con blocco a baionetta. Collegare l'aspirapolvere dopo aver staccato la spina della sega. Non lavorare mai senza aspirazione per evitare i rischi legati alla polvere.

Quali sono le norme di sicurezza essenziali?

Indossare occhiali di protezione, protezione per l'udito e una maschera P2. Tenere le mani a più di 100 mm dalla lama. Fissare il pezzo con il dispositivo di bloccaggio. Non passare mai la mano dietro la battuta. Attendere l'arresto completo della lama prima di rimuovere il pezzo. Staccare la spina prima di qualsiasi regolazione o cambio lama.

Come sostituire la piastra di copertura?

Staccare la spina di rete. Svitare le cinque viti che fissano la piastra [1-12] al tavolo di taglio. Sostituire con una nuova (non fessurata). Dopo il montaggio, effettuare un primo taglio per realizzare la fessura di taglio. Non lavorare con una piastra usurata.

Come usare la falsa squadra?

Allentare il sistema di fissaggio [4-1]. Posizionare i due bracci [4-2] sull'angolo interno o esterno da misurare. Richiudere il fissaggio. Per riportare l'angolo, posizionare la falsa squadra sul tavolo e regolare le guide di battuta contro i suoi bracci, quindi bloccare le leve [3-2].

Qual è la capacità di taglio massima?

Altezza di taglio max.: 70 mm. Larghezza di taglio max.: 80 mm. Questi valori dipendono dall'angolo di taglio obliquo. Per pezzi più lunghi del tavolo, utilizzare supporti aggiuntivi (Systainer o cavalletti).

Come regolare la velocità di rotazione?

Ruotare la manopola [1-3] per regolare la velocità in continuo tra 2700 e 5200 giri/min. Adattare la velocità al materiale: legno (3-6), plastica (3-5), alluminio (3-6), materiali fibrosi (1-3). Una velocità troppo elevata può far fondere la plastica.

Come mantenere la sega?

Staccare la spina prima di qualsiasi manutenzione. Pulire regolarmente la zona del cappuccio di protezione, la piastra di copertura e il canale di aspirazione. Mantenere pulite le feritoie di ventilazione. Sostituire la piastra di copertura se usurata. Far revisionare la macchina da un'officina autorizzata in caso di necessità.

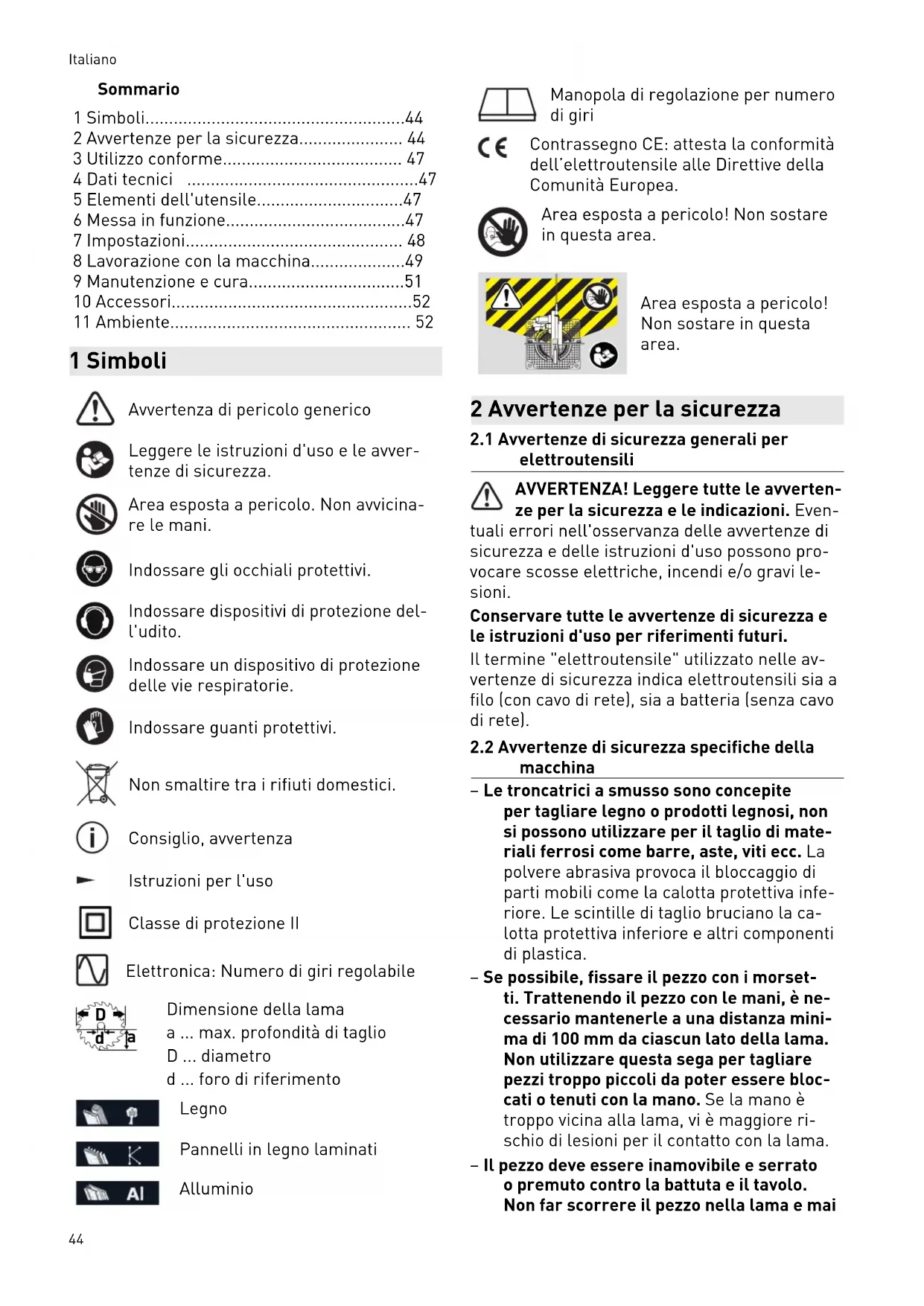

MANUALE UTENTE SYM 70 RE FESTOOL

1 Simboli....44
2 Avvertenze per la sicurezza.... 44
3 Utilizzo conforme.... 47
4 Dati tecnici 47
5 Elementi dell'utensile....47
6 Messa in funzione....47
7 Impostazioni.... 48
8 Lavorazione con la macchina....49
9 Manutenzione e cura....51
10 Accessori....52
11 Ambiente....52

1 Simboli

Avvertenza di pericolo generico

Leggere le istruzioni d'uso e le avver- tenze di sicurezza.

Area esposta a pericolo. Non avvicina-re le mani.

Indossare gli occhiali protettivi.

Indossare dispositivi di protezione dell'udito.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare guanti protettivi.

Non smaltire tra i rifiuti domestici.

Consiglio, avvertenza

Istruzioni per l'uso

Classe di protezione II

Elettronica: Numero di giri regolabile

Dimensione della lama

a ... max. profondità di taglio

D ... diametro

d ... foro di riferimento

Legno

Pannelli in legno laminati

Alluminio

Manopola di regolazione per numero di giri

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Area esposta a pericolo! Non sostare in questa area.

Area esposta a pericolo! Non sostare in questa area.

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-

tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle av-vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche della macchina

• Le troncatrici a smusso sono concepite per tagliare legno o prodotti legnosi, non si possono utilizzare per il taglio di materiali ferrosi come barre, aste, viti ecc. La polvere abrasiva provoca il bloccaggio di parti mobili come la calotta protettiva inferiore. Le scintille di taglio bruciano la calotta protettiva inferiore e altri componenti di plastica.
• Se possibile, fissare il pezzo con i morsetti. Trattenendo il pezzo con le mani, è necessario mantenerle a una distanza minima di 100 mm da ciascun lato della lama. Non utilizzare questa sega per tagliare pezzi troppo piccoli da poter essere bloccati o tenuti con la mano. Se la mano è troppo vicina alla lama, vi è maggiore rischio di lesioni per il contatto con la lama.
• Il pezzo deve essere inamovibile e serrato o premuto contro la battuta e il tavolo. Non far scorrere il pezzo nella lama e mai

tagliare "a mano libera". Pezzi allentati o mobili potrebbero essere espulsi ad alta velocità e causare lesioni.

• Non incrociare in alcun caso la mano con la linea di taglio prevista, né davanti né dietro alla lama. È molto pericoloso sostenere il pezzo “a mani incrociate”, ossia trattenendo il pezzo sulla destra vicino alla sega con la mano sinistra o viceversa.
• Quando la lama è in rotazione, non inserire le mani dietro alla battuta. Non scendere in alcun caso sotto ad una distanza di sicurezza di 100 mm fra la mano e la lama in rotazione (vale per entrambi i lati della lama, ad es. nel rimuovere scarti di legno). La vicinanza della lama in rotazione alla mano potrebbe non essere percepibile e potrebbero verificarsi gravi lesioni.
• Prima del taglio, controllare il pezzo. Se il pezzo è piegato o deformato, serrarlo con il lato curvato verso l'esterno fino a battuta. Accertarsi sempre che lungo la linea di taglio non vi siano fessure fra pezzo, battuta e piano. Eventuali pezzi piegati o deformati potrebbero ruotarsi o spostarsi, facendo inceppare la lama in rotazione durante il taglio. All'interno del pezzo non dovranno trovarsi chiodi o corpi estranei.
• Utilizzare la sega solo se il tavolo è privo di utensili, resti di legno ecc.; sul tavolo deve esservi solo il pezzo. Piccoli resti, pezzi di legno sfusi o altri oggetti che vengono a contatto con la lama rotante possono essere scagliati ad alta velocità.
• Tagliare sempre un solo pezzo alla volta. Non è possibile bloccare in sicurezza né tenere fermi più pezzi impilati, durante il taglio possono provocare un blocco della la-ma o scivolare.
• Prima dell'utilizzo, accertarsi che la troncatrice a smusso si trovi su una superficie di lavoro piana e stabile. Una superficie di lavoro piana e stabile riduce il rischio di instabilità della troncatrice a smusso.
• Pianificare il lavoro da eseguire. Ad ogni regolazione dell'angolo di giuntura assicurarsi che la battuta regolabile sia correttamente posizionata e che il pezzo venga sostenuto, senza venire a contatto con la lama o con la calotta protettiva. Senza accendere la macchina e senza pezzo sul tavolo si deve simulare un movimento di taglio completo della lama, per accertarsi

che non sussistano impedimenti o che vi sia il rischio di tagliare nella battuta.

• Qualora vi siano pezzi più larghi o più lunghi rispetto alla parte superiore del piano, prevedere un sostegno adeguato, ad es. mediante prolunghe o cavalletti. I pezzi più lunghi o più larghi rispetto al piano della sega per tagli di smussatura potrebbero ribaltarsi, qualora non fossero saldamente sostenuti. Se un pezzo di legno tagliato o il pezzo in lavorazione si ribalta, può sollevare la calotta di protezione inferiore, o venire proiettato in modo incontrollato dalla la-ma in rotazione.
• Non impiegare altre persone in sostituzione di una prolunga del tavolo o come ulteriore sostegno. Un sostegno instabile del pezzo può causare l'inceppamento della lama. Inoltre, il pezzo può spostarsi durante il taglio e impigliare l'aiutante nella lama rotante.
• Il pezzo tagliato non andrà premuto contro la lama in rotazione. Se lo spazio è limitato, ad es. se si utilizzano battute longitudinali, il pezzo tagliato potrebbe incunearsi con la lama e venire bruscamente proiettato all'esterno.
• Utilizzare sempre un morsetto o un dispositivo idoneo, per sostenere correttamente il materiale rotondo come aste o tubi. Le aste tendono a rotolare via durante il taglio, il che fa "mordere" la lama e il pezzo può essere tirato nella lama assieme alla vostra mano.
• Lasciare che la lama raggiunga il numero di giri massimo prima di tagliare il pezzo. Ciò riduce il rischio che il pezzo venga scagliato.
• Se il pezzo rimane inceppato o la lama bloccata, spegnere la troncatrice a smusso. Attendere fino all'arresto di tutte le parti in movimento, staccare la spina di alimentazione e/o togliere la batteria. Rimuovere quindi il materiale inceppato. Continuando a segare con tale inceppamento, si può verificare la perdita di controllo o il danneggiamento della troncatrice a smusso.
• Una volta completato il taglio, rilasciare l'interruttore, tenere la testa della sega in basso e attendere l'arresto della lama prima di rimuovere il pezzo tagliato. È molto pericoloso mettere la mano vicino alla lama in rallentamento.

2.3 Utensili e parti degli utensili

• Non utilizzate lame deformate o screpola- te, né lame con tagliente non affilato o di- fettoso.
• Utilizzare solo lame Festool previste per l'impiego con questo elettroutensile.
• Utilizzare solo lame adatte al massimo numero di giri della sega.
• Utilizzare solo lame che sono state consigliate dal produttore e che siano adatte al materiale che si desidera lavorare. Ciò impedisce un surriscaldamento dei denti della lama nel segare.
• Trasportare la lama solo in una confezione idonea. Si consiglia la confezione originale.

2.4 Ulteriori avvertenze di sicurezza

- Utilizzare solo lame che corrispondano alle indicazioni derivanti dall'uso conforme. Le lame che non si adattano alle parti di montaggio della sega hanno un funzionamento sbilanciato e possono strappare schegge dal materiale e lanciarle. Queste schegge possono colpire gli occhi dell'u-tente o le persone astanti.

- Utilizzare solo lame con angolo di taglio ≤ 0°. Un angolo di taglio > 0° tira la sega nel pezzo in lavorazione. Sussiste il pericolo di lesioni dovuto al contraccolpo di una sega e ad un pezzo in lavorazione rotante.

- Utilizzare l'attrezzo elettrico solo in ambienti interni e asciutti.

- Prima di ogni impiego, controllare la funzionalità della calotta di protezione oscillante. Utilizzare l'elettroutensile solo se funziona in modo ineccepibile.

- Non introdurre le mani nello scarico dei trucioli. Le parti in rotazione possono le-sionare le mani.

- Durante il lavoro possono svilupparsi polveri dannose per la salute (es. vernici con contenuto di piombo, alcuni tipi di legno). Il contatto o l'inalazione di tali polveri possono costituire un pericolo per l'operatore o per le persone nelle vicinanze. Rispettare le disposizioni in vigore nel proprio Paese.

- Indossare una maschera di protezione delle vie respiratorie di livello P2. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspirazione.

- Sostituire le battute tagliate o danneggiate. Le battute danneggiate possono essere

scagliate nel lavorare con la sega. Le persone astanti potrebbero essere ferite.

- Utilizzare soltanto accessori e materiale originale Festool. Soltanto gli accessori testati e autorizzati da Festool sono sicuri e perfettamente armonizzati alla macchina e all'applicazione.

2.5 Lavorazione dell'alluminio

Durante la lavorazione dell'alluminio è necessario osservare le seguenti misure di sicurezza:

• Inserire a monte un interruttore di protezione per correnti di guasto (salvavita, PRCD).
• Collegare l'elettroutensile ad un aspiratore adeguato.
• Pulire periodicamente l'elettroutensile rimuovendo la polvere depositatasi all'interno della cassa del motore.
• Utilizzare una lama per alluminio.

Indossare gli occhiali protettivi.

2.6 Rischi residui

Nonostante siano state rispettate tutte le principali prescrizioni costruttive, è possibile che durante l'utilizzo della macchina insorgano dei pericoli, come ad esempio:

• Contatto sul lato di parti rotanti: lama, flangia di serraggio, vite flangia,
• Contatto con parti conduttive con alloggia- mento aperto e spina elettrica non estratta,
• Distacco di parti del pezzo in lavorazione;
• Distacco di parti del pezzo in lavorazione a causa di un utensile danneggiato;
• Emissioni acustiche;
• Emissione di polvere.

2.7 Emissioni

Valori tipici misurati in base alla norma EN 62841:

Livello di pressione acustica L _PA = 97 dB(A)

Livello di potenza acustica L _WA = 104 dB(A)

Tolleranza K = 3 dB

PRUDENZA

Suono risultante dal lavoro

Danneggiamento dell'udito

▶ Utilizzare la protezione per l'udito.

I valori di emissione sonora indicati

• sono stati misurati secondo un metodo di prova standardizzato e possono essere utilizzati per confrontare un elettroutensile con un altro,
• si possono utilizzare anche per una valutazione preliminare del carico.

PRUDENZA

Durante l'effettivo utilizzo dell'elettroutensile – in base al modo in cui verrà utilizzato e, soprattutto, al tipo di pezzo che verrà lavorato – le emissioni acustiche potranno differire dai dati dichiarati.

- Definire le misure di sicurezza per la tutela dell'operatore, basate su una stima del carico durante le effettive condizioni di utilizzo (a tale riguardo, andranno considerati tutti gli elementi del ciclo operativo, ad esempio i tempi in cui l'elettroutensile è spento e quelli in cui, pur essendo acceso, funziona senza carico).

3 Utilizzo conforme

L'elettroutensile è un dispositivo standard per gli usi consentiti, destinato a segare listelli di legno, plastica, profili di alluminio e materiali simili. Altri materiali, soprattutto acciaio, calcestruzzo e materiali minerali, non devono essere lavorati.

Utilizzare solo lame Festool previste per l'impiego con questo elettroutensile.

La lama deve presentare i dati seguenti:

• Diametro della lama 216 mm
• Spessore lamiera 2,3 mm (corrisponde alla larghezza del dente)
• Foro di riferimento 30 mm
• Spessore del disco originario 1,8 mm
• Lama ai sensi della EN 847-1
• Lama con angolo di taglio con ≤slant 0^

Le lame Festool soddisfano la EN 847-1.

Segare solo quei materiali per i quali è prevista la relativa lama per gli usi consentiti.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Sega per listelli SYM 70 RE

Potenza 1150 W

Numero di giri (a vuoto) 2700 -

5200 min ^-1

Sega per listelli SYM 70 RE

Angolo di smussatura	Angolo inter- no	0° - 68°
	Angolo ester- no	0° - 60°
Zona di taglio Altezza max. listelli		70 mm
Mandrino dell'utensile, ∅ 30 mm
Pesato secondo procedura EP- TA 01:2014		9,6 kg

5 Elementi dell'utensile

[1-1] Sicurezza di trasporto
[1-2] Blocca fresa
[1-3] Manopola di regolazione per numero di giri
[1-4] Vite a brugola
[1-5] Interruttore On/Off
[1-6] Leva di sbloccaggio per gruppo di taglio
[1-7] Impugnatura
[1-8] Calotta protettiva oscillante
[1-9] Righello di battuta
[1-10] Piano-sega
[1-11] Supporto per falsa squadra
[1-12] Inserto per tavolo

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non consentite!

Pericolo d'infortunio

▶ La tensione di rete e la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di macchine Festool con tensione 120 V / 60 Hz.

6.1 Prima messa in funzione

▶ Sbloccare la sicurezza di trasporto [1-1] tirando il perno di sicurezza.

6.2 Approntamento della macchina

AVVERTENZA

Pericolo di lesioni, scossa elettrica

- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.

Prima dell'utilizzo, montare la macchina su una superficie di lavoro piana e stabile (ad es. un banco di lavoro).

Esistono le seguenti possibilità di montaggio

Morsetti: Fissare la macchina alla superficie di lavoro utilizzando i morsetti. Le superfici piane sui quattro punti di appoggio del piano-sega servono da superfici di serraggio.

Montaggio piedini di sollevamento (opzionali)

Se si desidera utilizzare un Systainer come superficie di appoggio ampliata, per garantire la stessa altezza tra lama e Systainer si devono anzitutto montare i piedini di sollevamento in dotazione alla macchina.

• Con la chiave a brugola [9-1] allentare le quattro viti [9-2] sugli angoli del piano-se-ga.
  ▶ ① Rimuovere i quattro piedini di gomma.
• Montare tutti e quattro i piedi di elevazione con le viti in dotazione e stringere saldamente le viti.

ATTENZIONE! Prima di lavorare con la macchina, assicurarsi che tutti e quattro i piedini di elevazione siano stati saldamente montati e che la macchina sia stabile su una superficie piana.

Le viti dei piedini di gomma non possono essere utilizzate per il fissaggio dei piedini di sollevamento.

6.3 Trasporto

Messa in sicurezza della macchina (posizione di trasporto)

• Premere la leva di sbloccaggio per il gruppo di taglio [1-6].
  ▶ Abbassare il gruppo di taglio fino in battuta.
• Premere la sicurezza di trasporto [1-1]. Il gruppo di taglio rimane ora nella posizione inferiore.
  ▶ Riporre la chiave a brugola [1-4] e la falsa squadra [4-2] nei supporti preposti e serra-

re il morsetto del pezzo sul piano-sega [1-10].

AVVERTENZA

Pericolo di lesioni

• Mai sollevare o trasportare la macchina dalla calotta di protezione oscillante [1-8].
  ▶ Per il trasporto, afferrare la macchina lateralmente sul gruppo di taglio [1-10] e sull'impugnatura [1-7].
• Sollevare e trasportare la macchina sempre con due mani.

6.4 Sbloccaggio della macchina (posizione di lavoro)

• Premere leggermente verso il basso il gruppo di taglio e togliere la sicurezza di trasporto [1-1].
  ▶ Alzare il gruppo di taglio fino.

6.5 Accensione/spegnimento

• Premere la leva di sbloccaggio [1-6] fino al punto di resistenza, per sbloccare il gruppo di taglio e la calotta di protezione oscillante.
  ▶ Premere completamente l'interruttore on/off [1-5] per accendere la macchina.
  ▶ Rilasciare l'interruttore on/off per spegnere nuovamente la macchina.
• Attendere fino all'arresto completo della la- ma e quindi ruotare verso l'alto il gruppo di taglio.

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scossa elettrica

- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.

7.1 Selezionare la lama

Le lame Festool sono contrassegnate da un anello colorato. Il colore dell'anello indica il materiale per il quale la lama è adatta.

Simbolo lama Materiale		(Colore)
	Lame a denti fitti216x2,3x30 W48	Legno(giallo)
	Lama speciale216x2,3x30 W60	Alluminio(blu)

7.2 Cambio dell'utensile

AVVERTENZA

Pericolo di lesioni

▶ Rispettare le seguenti istruzioni:

• Prima del cambio dell'utensile scollegare la spina dalla presa.
• Azionare il bloccaggio del mandrino [1-2] solo a lama ferma.
• La lama si scalda molto durante la lavorazione; mai afferrarla prima che si raffreddi.
• Durante il cambio dell'utensile, indossare guanti di protezione per prevenire possibili lesioni causate dai taglienti affilati.
• Utilizzare solo lame Festool previste per l'impiego con questo elettroutensile.

Sostituzione lama

▶ Portare la macchina in posizione di lavoro.
▶ Nello svitare la vite tenere premuto il bloccaggio del mandrino [2-1].
▶ Svitare completamente la vite [2-4] con la chiave a brugola [1-4] (filetto sinistrorso).
▶ Premere la leva di sbloccaggio [2-2] della calotta di protezione oscillante.
▶ Aprire completamente la calotta di protezione oscillante [2-7].
▶ Togliere la flangia di serraggio [2-5] e la la- ma.

Montaggio lama

▶ Pulire tutte le parti prima di montarle (lama, flange, vite).
- Applicare la lama sul mandrino dell'utensile.

AVVERTENZA

Pericolo di lesioni

Accertarsi che le direzioni di rotazione di sega [2-6] e macchina [2-3] coincidano.

▶ Premere il bloccaggio del mandrino [2-1].
▶ Fissare la lama con la flangia di serraggio [2-5] e la vite [2-4].
▶ Serrare la vite [2-4] (filetto sinistrorso).

7.3 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polveri

▶ Non lavorare in alcun caso senza sistema di aspirazione.
▶ Attenersi alle disposizioni nazionali.
- Indossare un dispositivo di protezione delle vie respiratorie!

Al manicotto di aspirazione [6-3] può essere collegata un'unità di aspirazione Festool mediante un apposito tubo con diametro di 36 mm o 27 mm (si consiglia da 36 mm per ridurre il rischio di ostruzione).

• Prima di montare il tubo di aspirazione staccare la spina di alimentazione dalla presa.
  Mediante attacco a baionetta, fissare il tubo di aspirazione al manicotto di aspirazione [6-3].

Il raccogli trucioli [8-1] migliora la raccolta della polvere e dei trucioli. Pertanto non lavorare senza raccogli trucioli.

PRUDENZA

Pericolo di lesioni per il contatto con la lama

▶ Evitare il contatto con la lama.
▶ Fissare il raccogli trucioli al supporto previsto [8-2] agganciandolo alla cavità.

8 Lavorazione con la macchina

AVVERTENZA

Parti dell'utensile/del pezzo volanti Pericolo di lesioni

• Indossare gli occhiali protettivi.
  Durante l'utilizzo allontanare le altre persone.
  ▶ Serrare sempre i pezzi.
  ▶ Il morsetto del pezzo deve appoggiare sempre completamente al pezzo.

AVVERTENZA

La calotta di protezione oscillante non chiude

Pericolo di lesioni

▶ Interrompere il processo di taglio.
▶ Staccare la linea di alimentazione, rimuovere i resti di taglio. In caso di danneggiamento, far sostituire la calotta di protezione oscillante.

AVVERTENZA

Pericolo di lesioni

▶ Rispettare le seguenti istruzioni:

- Posizione di lavoro corretta:

• davanti sul lato operatore;
• frontalmente alla sega;

• accanto alla fuga della lama.

• Nel lavorare, bloccare l'elettroutensile tenendo sempre la mano di comando sull'impugnatura. Tenere sempre la mano libera al di fuori della zona pericolosa.

• Guidare l'utensile verso il pezzo in lavorazione soltanto a motore acceso.
• Adattare la velocità di avanzamento per impedire un sovraccarico della macchina, nonché una fusione della plastica nel tagliare materie plastiche.
• Non lavorare se l'elettronica dell'elettrous- tensile è difettosa per evitare possibili fuorigiri.
• Prima del lavoro, accertarsi che la lama non tocchi il righello di battuta, i morsetti, il morsetto del pezzo o altre parti della macchina.

i Scollegare la spina del caricabatterie dalla presa di rete quando l'elettroutensile non è utilizzato. Ciò ottimizza la durata dell'elettronica.

8.1 Controllare la mobilità della calotta di protezione oscillante

La calotta di protezione oscillante deve sempre muoversi liberamente e potersi chiudere automaticamente.

▶ Estrarre la spina di rete.
- Afferrare con la mano la calotta di protezione oscillante e provare ad inserirla nel gruppo di taglio.

La calotta di protezione oscillante deve muoversi facilmente e deve poter essere abbassata quasi completamente nel gruppo di taglio.

Pulizia della zona intorno alla lama

• Mantenere sempre pulita la zona attorno alla calotta di protezione oscillante.
  ▶ Eliminare polvere e trucioli soffiando con aria compressa o utilizzando un pennello.

8.2 Morsetto del pezzo

Per l'impiego procedere come segue

• Prima di montare il morsetto del pezzo staccare la spina di alimentazione dalla presa.
  ▶ Inserire il morsetto del pezzo [5-7] in uno dei fori [5-9]. Il morsetto del pezzo deve trovarsi davanti al pezzo.

8.3 Serraggio del pezzo

AVVERTENZA

Pericolo di lesioni

▶ Rispettare le seguenti istruzioni:

• Serraggio sicuro mediante il morsetto del pezzo in dotazione - Serrare il pezzo sempre con il morsetto predisposto. Con il pressore sempre ben appoggiato sul pezzo. (Nota: A seconda del bordo del pezzo, ad es. bordi arrotondati, possono essere necessari degli ulteriori ausili). Non lavorare pezzi che non possono essere bloccati saldamente.
• Misura - Non lavorare pezzi troppo piccoli. Per motivi di sicurezza, il residuo tagliato non deve avere una lunghezza inferiore a 30 mm. I pezzi piccoli infatti possono essere tirati dalla sega verso il basso e finire nella fessura tra righello e lama. Per motivi di sicurezza, il pezzo ottenuto dal taglio dovrebbe ancora poter essere bloccato con il morsetto del pezzo.
• Prestare particolare attenzione affinché i pezzi piccoli non vengano tirati all'indietro dalla sega e finire nella fessura tra righello e lama. Questo pericolo è presente soprattutto nei tagli a smusso orizzontali.

Lunghezza pezzi

Sostenere ulteriormente i pezzi che sporgono oltre la superficie di taglio.

• Utilizzare Systainer come ulteriore superficie di appoggio.
  ▶ Fissare il pezzo mediante l'apposito morsetto in dotazione.

Pezzi sottili

Nel segare, i pezzi sottili possono sfarfallare o rompersi.

- Rinforzare il pezzo: serrare assieme a legno di scarto.

Per il bloccaggio procedere come sotto indicato

- Appoggiare il pezzo sul piano-sega e spingerlo contro il righello di battuta [1-9].

▶ Allentare il morsetto del pezzo [5-7] con la leva [5-1].
- Ruotare la manopola [5-3] in senso antiorario per allentare la posizione verticale del morsetto del pezzo.
▶ Abbassare il premipezzo sul pezzo.
- Ruotare la manopola [5-3] in senso orario per bloccare la posizione verticale del morsetto del pezzo.
▶ Chiudere il morsetto del pezzo [5-7] con la leva [5-1].

8.4 Battuta del pezzo

Regolazione angolo di smussatura

Nei tagli a smusso si deve regolare il righello di battuta [3-3], in modo che non ostacoli la funzionalità della calotta di protezione oscillante o entri in contatto con la lama.

• Prima di regolare il righello di battuta staccare la spina di alimentazione dalla presa.
  ▶ Aprire la leva di bloccaggio [3-2] .
• Impostare l'angolo di smussatura desiderato.
  ▶ Chiudere nuovamente la leva di bloccaggio.

Regolazione righello di battuta

• Prima di regolare il righello di battuta staccare la spina di alimentazione dalla presa.
  ▶ Aprire le manopole [3-1] .
  ▶ Far scorrere il righello di battuta [3-3] quanto più vicino alla sega, ma senza toccarla.
  ▶ Chiudere le manopole [3-1].

8.5 Regolazione del numero di giri

Il numero di giri può essere regolato ininterrottamente con l'apposita manopola [1-3] tra 2700 e 5200 min ^-1 . In questo modo è possibile adeguare in modo ottimale la velocità di taglio al relativo materiale da lavorare.

Posizione consigliata della manopola di regolazione

Legno 3 - 6

Plastica 3 - 5

Materiali di fibra 1 - 3

Profilati di alluminio e non ferrosi 3 - 6

8.6 Falsa squadra angolare

Con la falsa squadra [4-2] si possono rilevare tanti angoli quanti sono necessari (es. tra due pareti). La falsa squadra rappresenta in quel caso la bisettrice.

Rilevazione dell'angolo interno

▶ Aprire il fermo [4-1] .

• Applicare la falsa squadra con entrambi i gambi [4-2] sull'angolo interno.
  ▶ Chiudere il fermo [4-1] .

Rilevamento dell'angolo esterno

▶ Aprire il fermo [4-1].
- Applicare la falsa squadra con entrambi i gambi [4-2] sull'angolo esterno.
▶ Chiudere il fermo [4-1].

Riportare l'angolo

• Aprire le leve di serraggio [3-2] sui righelli di battuta [3-3].
  ▶ Posizionare la falsa squadra sul piano-sega.
• Posizionare entrambi i righelli di battuta sulla falsa squadra.
  ▶ Chiudere le leve di serraggio [3-2] sui righelli di battuta.

8.7 Taglio di listelli

▶ Impostare la macchina come desiderato.
▶ Posizionare il pezzo [5-8] su un righello di battuta [5-6].
▶ Bloccare il pezzo con il relativo morsetto [5-7].
▶ Avviare la macchina.
- Abbassare lentamente il gruppo di taglio afferrandolo dall'impugnatura.
- Con un avanzamento uniforme, premere verso il basso il gruppo di taglio e segare il pezzo.
▶ Spegnere la macchina.
Attendere fino all'arresto completo della la- ma e quindi alzare il gruppo di taglio.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina dalla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti e riparazione esclusivamente a cura del costrutto-re o di officine di assistenza autoriz-zate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

▶ Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.
- Pulire regolarmente l'inserto per tavo-lo [1-12] nonché il canale di aspirazione sul raccogli trucioli [8-1] per rimuovere schegge di legno, depositi di polvere e resti di pezzi.
▶ Per garantire la circolazione dell'aria, tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento sul corpo.

9.1 Sostituzione inserto per tavolo

Non lavorare con un inserto per tavolo [1-12] usurato, ma sostituirlo con uno nuovo.

▶ Per la sostituzione, svitare le cinque viti che fissano l'inserto per tavolo al piano-sega.

Un nuovo inserto per tavolo viene fornito senza fessura di taglio. Pertanto, dopo il montaggio è necessario intagliarla.

9.2 Regolazione gruppo di taglio

Con la vite [6-2] è possibile regolare il campo di oscillazione del gruppo di taglio. Ciò può essere necessario se il diametro della lama è cambiato durante la riaffilatura o è stata montata una nuova lama.

▶ Regolare il righello di battuta [6-4] su 0°.
▶ Allentare il controdado [6-1].
▶ Abbassare il gruppo di taglio fino in battuta.
▶ Ruotando la vite [6-2] regolare il gruppo di taglio come da immagine 7 (rotazione sini-strorsa - il gruppo di taglio viene abbassato; rotazione destrorsa - il gruppo di taglio viene sollevato).

Utilizzare solo accessori originali Festool.

I numeri d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo www.festool.it.

In aggiunta a quelli descritti, Festool offre una vasta gamma di accessori realizzata per garantire un impiego versatile ed efficace della vostra sega, ad es.:

- Lame per vari materiali.

11 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH: www.festool.it/reach

Inhoudsopgave

Advarsel om generel fare

2.6 Resterende risici
