Type de produit	Clarificateur UVC pour bassin de jardin
Marque	EHEIM
Modèle	Clear UVC60 (5306)
Puissance nominale	60 W
Tension secteur	220 – 240 V / 50 Hz
Longueur du câble	5 m
Dimensions (L × P × H)	495 × 345 × 155 mm
Raccordements d'eau	1", 1 1/4", 1 1/2"
Volume max bassin (sans poissons)	60 000 L
Volume max bassin (avec poissons)	30 000 L
Volume max bassin (avec koïs)	15 000 L
Température du milieu	+4 °C à +35 °C
Indice de protection	IPX4
Sécurité	Dispositif de protection contre les courants de fuite 30 mA requis
Fonction principale	Clarification de l'eau par rayonnement UVC
Lampe UVC	Durée de vie 8 000 heures, remplaçable
Entretien	Nettoyer le bulbe en verre avec produit pour vitres
Utilisation	Avec ou sans filtre, sur support résistant
Accessoires inclus	Lampe UVC, bulbe en verre, raccords, étriers
Pièces de rechange	Disponibles auprès d'EHEIM
Code type	5306

FOIRE AUX QUESTIONS - Clear UVC60 EHEIM

Où installer le clarificateur UVC EHEIM Clear UVC60 ?

Installez le clarificateur à au moins 2 mètres du bord du bassin sur un support résistant (plaque bois ou métal). Il doit être placé à l'abri du gel et hors de portée des enfants.

Comment raccorder les tuyaux au Clear UVC60 ?

Raccourcissez la tubulure de raccordement au diamètre de votre tuyau (1", 1 1/4" ou 1 1/2"). Placez la rondelle d'étanchéité dans l'écrou-raccord, puis vissez l'ensemble sur l'un des deux raccords du boîtier.

Peut-on utiliser le Clear UVC60 sans filtre ?

Oui, le clarificateur UVC peut être utilisé avec un filtre (fermez une sortie avec le bouchon obturateur) ou avec deux sorties. Il nécessite toutefois un débit d'eau constant pour refroidir la lampe.

Comment remplacer la lampe UVC du Clear UVC60 ?

Débranchez l'appareil. Dévissez le support de lampe en appuyant sur la touche de déverrouillage. Retirez la vis de sécurité, puis la vis de blocage. Sortez l'ancienne lampe et insérez la neuve dans la douille. Remontez dans l'ordre inverse, en veillant à bien positionner la bague d'étanchéité. Remplacez la lampe après 8 000 heures de service.

Comment nettoyer le bulbe en verre ?

Débranchez l'appareil. Dévissez le support de lampe et retirez-le. Nettoyez le bulbe en verre avec un produit de nettoyage pour vitres du commerce. Remontez en faisant passer les becs de verrouillage dans les orifices, puis tournez dans le sens horaire jusqu'à l'encliquetage.

Que faire si la lampe UVC ne s'allume pas ?

Vérifiez d'abord la présence de tension secteur et que la fiche est bien insérée. Si le câble est endommagé, l'appareil doit être mis au rebut. Si tout est en ordre, la lampe est probablement défectueuse et doit être remplacée.

Quelle est la durée de vie de la lampe UVC ?

La lampe UVC doit être remplacée après environ 8 000 heures de fonctionnement, car sa puissance diminue fortement au-delà. Un remplacement régulier garantit une clarification optimale.

Le Clear UVC60 peut-il être utilisé en hiver ?

Non, l'appareil doit être stocké à l'abri du gel (température minimale +4 °C). Avant l'hiver, nettoyez-le et rangez-le dans un endroit sec et hors gel.

Quelles sont les précautions de sécurité importantes ?

Utilisez un dispositif de protection contre les courants de fuite de 30 mA max. Ne jamais utiliser la lampe en dehors du boîtier. Ne dirigez pas votre regard vers la lampe allumée. Débranchez toujours avant toute maintenance. L'appareil doit être à au moins 2 m de l'eau.

Le Clear UVC60 convient-il pour l'eau salée ou les piscines ?

Non, l'appareil est conçu uniquement pour les bassins de jardin d'eau douce. Il ne convient pas pour l'eau salée, l'eau potable, les piscines naturelles ou les usages commerciaux.

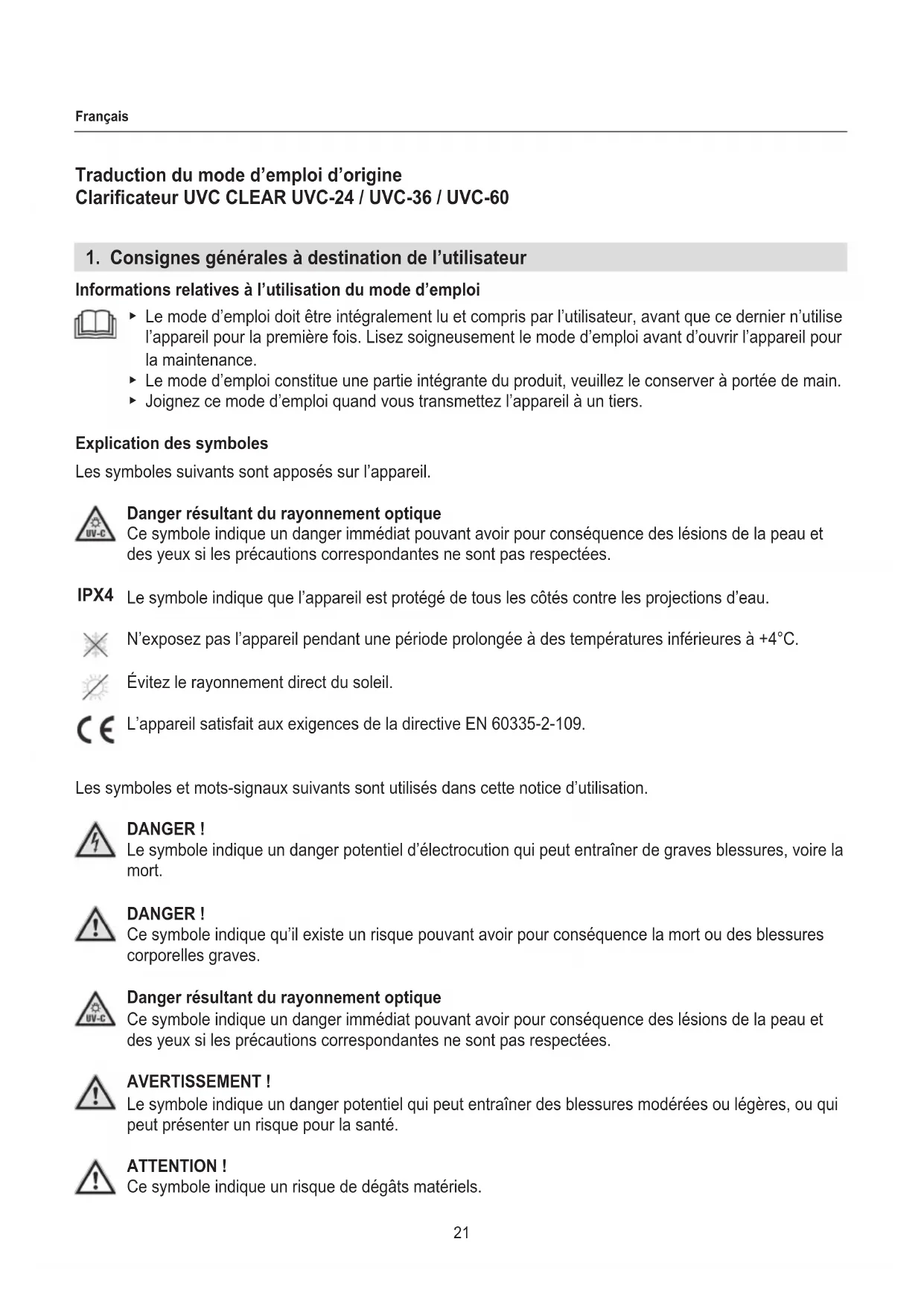

MODE D'EMPLOI Clear UVC60 EHEIM

Informations relatives à l'utilisation du mode d'emploi

Le mode d'emploi doit être intégralement lu et compris par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. Lisez soigneusement le mode d'emploi avant d'ouvrir l'appareil pour la maintenance. - Le mode d'emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main. - Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont apposés sur l'appareil.

Danger résultant du rayonnement optique

Ce symbole indique un danger immédiat pouvant avoir pour conséquence des lésions de la peau et des yeux si les précautions correspondantes ne sont pas respectées.

IPX4 Le symbole indique que l'appareil est protégé de tous les côtés contre les projections d'eau.

N'exposez pas l'appareil pendant une période prolongée à des températures inférieures à +4°C.

Évitez le rayonnement direct du soleil.

L'appareil satisfait aux exigences de la directive EN 60335-2-109.

Les symboles et mots-signaux suivants sont utilisés dans cette notice d'utilisation.

DANGER!

Le symbole indique un danger potentiel d'électrocution qui peut entraîner de graves blessures, voire la mort.

DANGER!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

Danger résultant du rayonnement optique

Ce symbole indique un danger immédiat pouvant avoir pour conséquence des lésions de la peau et des yeux si les précautions correspondantes ne sont pas respectées.

Avertissement!

Le symbole indique un danger potentiel qui peut entraîner des blessures modérées ou légères, ou qui peut présenter un risque pour la santé.

Attention!

Ce symbole indique un risque de dégâts matériels.

Conseils et informations utiles.

Renvoi à une figure. Ici, renvoi à la figure A

Vous êtes invité à effectuer une manipulation.

2. Domaine d'application

L'appareil et toutes les pièces contenues dans la livraison sont destinés à une utilisation dans un cadre privé et doivent être utilisés exclusivement :

· pour le nettoyage des bassins de jardin - En respectant les caractéristiques techniques

Les restrictions suivantes s'appliquent à l'appareil :

- Ne jamais utiliser la lampe UVC en dehors du boîtier, ou à d'autres fins.

• Ne pas utiliser à des fins commerciales ou industrielles. Ne convient pas pour le transport de substances abrasives, inflammables, agressives ou explosives, ni pour l'eau salée ou l'eau potable.
• ne convient pas pour l'utilisation dans les piscines naturelles
• ne jamais utiliser sans courant d'eau

3. Consignes de sécurité

Des dangers peuvent émaner de cet appareil pour les personnes et les biens matériels si ce dernier est utilisé de manière incorrecte ou non-conforme à la destination prévue, ou si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

• Tenir l'emballage de l'appareil hors de portée des enfants, car des risques peuvent survenir (risque d'asphyxie) !
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou encore des personnes manquant d'expérience et/ou de connaissances, si ces personnes sont surveillées ou que des informations leur ont été données quant à la façon d'utiliser l'appareil en toute sécurité et si elles ont compris les dangers résultant de l'utilisation de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et la fiche sont intacts.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.

- N'utilisez jamais l'appareil avec un câble secteur endommagé.

- Les réparations doivent exclusivement être effectuées par un centre de S. A. V. EHEIM.

- Ne portez pas l'appareil par le câble secteur, tirez toujours par la fiche pour séparer l'appareil, ne tirez jamais par le câble ou l'appareil.

- Protégez le câble secteur de la chaleur, de l'huile et des arêtes tranchantes. Personne ne devra pouvoir marcher sur le câble s'il est posé sans gaine dans la terre ou dans du gravier.

- Effectuez exclusivement des travaux qui sont décrits dans cette notice.

- Ne procédez jamais à des modifications techniques sur l'appareil.

- Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

- Utilisez l'appareil uniquement quand il n'y a personne dans le bassin !

- N'utilisez jamais la lampe UVC en dehors du boîtier.

- Ne dirigez jamais votre regard sur la lumière de la lampe UVC.

- Les installations électriques doivent correspondre aux dispositions internationales et nationales relatives aux installateurs d'équipements électriques.

- L'appareil doit être sécurisé moyennant un dispositif de protection contre les courants de fuite de 30 mA maximum.

- Si vous avez des questions ou en cas de problèmes, veuillez vous adresser à un spécialiste en électricité.

- Séparez l'appareil du secteur, chaque fois avant d'effectuer des travaux.

- Les données électriques de l'appareil doivent correspondre aux données du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

• Le câble de rallonge et le boîtier des connexions doivent être aptes au fonctionnement à l'extérieur (protection contre les projections d'eau).
• Conformément à la norme VDE (Association des électrotechniciens allemands), la distance de sécurité de l'appareil par rapport à l'eau doit être de 2 m au moins.
• Le diamètre des lignes de raccordement au secteur doit avoir au moins les mêmes dimensions que les conduites en caoutchouc marquées H05RN-F3G0,75. Les câbles prolongateurs doivent satisfaire aux exigences de la norme DIN VDE 0620.
• Il n'est pas possible de remplacer le câble de raccordement secteur de cet appareil. L'appareil doit être mis au rebut lorsque le câble est endommagé.
• Protégez la prise de courant et la fiche secteur de l'humidité. Formez impérativement une boucle d'égouttement avec le câble électrique. Cela empêche que l'eau s'écoulant éventuellement le long du câble atteigne la prise de courant et occasionne ainsi un court-circuit.
• Raccordez l'appareil uniquement à une prise murale avec un contact de protection installé de manière conforme.

Utilisation

• Le clarificateur UVC peut être utilisé avec un (☒F) ou deux tuyaux de sortie☒E).
• Le clarificateur UVC peut être utilisé avec un filtre (☒F). Pour cela, fermez l'une des deux sorties avec le bouchon obturateur.

Utilisation de la lampe UVC

1. Placez la lampe UVC fournie dans le clarificateur de bassin. (voir chapitre 6. Maintenance - Remplacement de la lampe).

Monter le clarificateur UVC sur un support résistant (☒a)

Pour une parfaite stabilité, vous pouvez fixer le clarificateur UVC sur un support résistant (p. ex. une plaque en bois ou en métal). Procédez à ces fins comme suit :

1. Percez des orifices de fixation correspondants.
2. Vissez le clarificateur UVC sur la plaque en bois ou en métal.

Si vous souhaitez faire fonctionner le clarificateur UVC sans support résistant, vous devez veiller à ce que le clarificateur UVC repose d'une façon stable sur les pieds de fixation.

Retirer le clarificateur UVC de l'étrier (☒b)

1. Retirez les vis de fixation.
2. Retirez les étriers de fixation.
3. Soulevez le clarificateur UVC des pieds de fixation.

Monter les tuyaux

1. À l'aide d'une scie, raccourcissez la tubulure de raccordement pour la ramener au diamètre de votre tuyau (☒C).
2. Raccordez le tuyau correspondant à la tubulure de raccordement ②.
3. Placez la rondelle d'étanchéité ③ dans l'écrou-raccord ① (☒D).
4. À l'aide de l'écrou-raccord, vissez la tubulure de raccordement sur l'un des deux raccords à vis du boîtier du clarificateur UVC.

Nous conseillons de fixer les tuyaux à l'aide d'une bride.

Attention ! électrocution!

- Installez le clarificateur UVC à une distance d'au moins 2 m du bord du bassin.

Attention ! dommage matériel.

- Ne faites pas fonctionner le clarificateur UVC sans écoulement d'eau. L'eau sert à refroidir la lampe UVC.

1. Placez le clarificateur UVC sur un fond stable, montez le clarificateur UVC sur un support résistant.
2. Montez les raccords de tuyaux correspondants.
3. Insérez la fiche secteur dans la prise secteur. Attention : Le clarificateur UVC se met immédiatement en fonctionnement !

Les tubulures de raccordement transparentes s'éclairent lorsque la lampe UVC fonctionne correctement.

Éteindre le clarificateur UVC

1. Retirez la fiche secteur dans la prise murale.

Attention ! électrocution!

- Débranchez la prise avant tous les travaux de maintenance.

Avertissement ! danger de blessures.

Le bulbe en verre et la lampe UVC sont fragiles et peuvent provoquer des coupures si le verre se brise.

- Manipulez le bulbe en verre et la lampe UVC avec précautions.

Attention ! dommage matériel.

- N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance régulière prolonge la durée de vie et assure le bon fonctionnement du clarificateur UVC pendant une longue période.

Nettoyage du bulbe en verre

1. Retirez la prise secteur.
2. Dévissez le support de lampe. Appuyez sur la touche de déverrouillage, tournez le support de lampe dans le sens anti-horaire et retirez le support de lampe du boîtier (☒G).
3. Nettoyez le bulbe en verre à l'aide d'un produit de nettoyage pour vitres du commerce.
4. Remontez le support de lampe en procédant dans l'ordre inverse du démontage. À ces fins, faites passer les becs de verrouillage du support de lampe dans les orifices correspondants du boîtier (☒L).
5. Tournez le support de lampe dans le sens horaire, jusqu'à l'encliquetage.

Remplacement de la lampe

Au bout de 8 000 heures de service environ au plus tard, remplacez la lampe UVC car la puissance UVC diminue fortement après ce nombre d'heures. Procédez à ces fins comme suit :

1. Retirez la prise secteur.
2. Dévissez le support de lampe. Appuyez sur la touche de déverrouillage, tournez le support de lampe dans le sens anti-horaire et retirez le support de lampe du boîtier (☒G).
3. Retirez la vis de sécurité (☒H).
4. Retirez la vis de blocage et retirez le bulbe en verre avec précautions du support de lampe.
5. Retirez la lampe UVC de l'emballage. Introduisez la lampe UVC dans la douille de lampe (✉I).
6. Remontez le clarificateur UVC en procédant dans l'ordre inverse du démontage. À ces fins, introduisez le bulbe en verre avec précautions dans le support de lampe. Du bout des doigts, abaissez la bague d'étanchéité ⑦ du bulbe en verre dans la fente entre bulbe de verre et support de lampe (☒J).

Lors de l'assemblage, veillez à ce que la bague d'étanchéité ⑤ soit montée et que la bague de blocage ⑥ se mette en prise dans le bec du support de lampe (☒J).

1. Tournez la vis de blocage jusqu'en butée au niveau du bec du support de lampe (☒K).
2. Bloquez la vis de blocage à l'aide de la vis de sécurité.
3. Remontez le support de lampe en procédant dans l'ordre inverse du démontage. À ces fins, faites passer les becs de verrouillage du support de lampe dans les orifices correspondants du boîtier (☒L).
4. Tournez le support de lampe dans le sens horaire, jusqu'à l'encliquetage.

Attention ! électrocution!

Débranchez la prise de courant avant de procéder à un dépannage.

Dysfonctionnement Cause possible Remède

La lampe UVC ne s'éclaire pas	Aucune tension secteur	► Vérifiez la tension secteur► Vérifiez le câble d'alimentation
	La fiche secteur n'est pas insérée dans la prise murale	► Insérez la fiche secteur dans la prise murale.
	La lampe UVC est défectueuse ► Remplacez la lampe UVC
L'eau n'est pas claire	Le bulbe en verre est encrassé	► Nettoyez le bulbe en verre
	La lampe UVC n'a plus de puissance	► Remplacez la lampe UVC

Pour tout autre dysfonctionnement, veuillez vous adresser au SAV EHEIM.

Stockage et hivernage

Nettoyez l'appareil

1. Conservez l'appareil à un endroit à l'abri du gel.

Pour éliminer/détruire l'appareil, respectez les prescriptions légales en vigueur.

Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne :

Au sein de la Communauté Européenne, l'élimination/destruction des appareils électriques est réglementée par des règlements nationaux basés sur la directive UE 2012/19/UE relative aux appareils électroniques usagés (WEEE (Déchets d'équipements électriques et électroniques)). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers.

L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux.

L'emballage du produit est composé de matériaux recyclables. Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

1. Caractéristiques techniques

	UVC-24 UVC-36		UVC-60
Type 5304 5305			5306
Puissance nominale 26 W 38 W			60 W
Bassin sans poissons 26000 | 36000 I			60000 I
Bassin avec poissons 13000 | 18000 I			30000 I
Bassin avec koïs 6500 | 9000 I			15000 I
Dimensions (L x P x H) 495 × 345 × 155 mm
Longueur du câble 5 m
Raccordements d'eau 1" – 1	14 " – 112 "
Température du milieu	+4°C – +35°C
Tension secteur/fréquence	220 – 240 V / 50 Hz

10. Pièces de rechange

Voir page 3.
