Produkttyp	UVC-klargörare för trädgårdsdamm
Märke	EHEIM
Modell	Clear UVC60 (5306)
Märkeffekt	60 W
Nätspänning	220–240 V / 50 Hz
Kabellängd	5 m
Mått (L × B × H)	495 × 345 × 155 mm
Vattenanslutningar	1", 1 1/4", 1 1/2"
Max dammvolym (utan fisk)	60 000 L
Max dammvolym (med fisk)	30 000 L
Max dammvolym (med koi)	15 000 L
Omgivningstemperatur	+4 °C till +35 °C
Skyddsklass	IPX4
Säkerhet	Kräver jordfelsbrytare 30 mA
Huvudfunktion	Vattenklarning med UVC-strålning
UVC-lampa	Livslängd 8 000 timmar, utbytbar
Underhåll	Rengör glasets med fönsterputs
Användning	Med eller utan filter, på stabilt underlag
Ingående tillbehör	UVC-lampa, glasrör, anslutningar, fästen
Reservdelar	Finns hos EHEIM
Typkod	5306

Vanliga frågor - Clear UVC60 EHEIM

Var ska UVC-klargöraren EHEIM Clear UVC60 installeras?

Installera klargöraren minst 2 meter från dammkanten på ett stabilt underlag (trä- eller metallplatta). Den ska placeras frostfritt och utom räckhåll för barn.

Hur ansluter man slangarna till Clear UVC60?

Korta av anslutningsslangen till din slangs diameter (1", 1 1/4" eller 1 1/2"). Sätt tätningsbrickan i kopplingsmuttern och skruva sedan enheten på en av de två anslutningarna på huset.

Kan Clear UVC60 användas utan filter?

Ja, UVC-klargöraren kan användas med filter (stäng en utgång med plugg) eller med två utgångar. Den kräver dock ett konstant vattenflöde för att kyla lampan.

Hur byter man UVC-lampan i Clear UVC60?

Koppla bort apparaten. Skruva loss lamphållaren genom att trycka på låsknappen. Ta bort säkerhetsskruven och därefter låsskruven. Ta ut den gamla lampan och sätt i den nya i hållaren. Montera i omvänd ordning och se till att tätningsringen är rätt placerad. Byt lampan efter 8 000 timmars drift.

Hur rengör man glasröret?

Koppla bort apparaten. Skruva loss lamphållaren och ta bort den. Rengör glasröret med ett kommersiellt fönsterrengöringsmedel. Montera tillbaka genom att föra låstapparna i hålen och vrid sedan medurs tills det klickar.

Vad gör man om UVC-lampan inte tänds?

Kontrollera först om nätspänning finns och att kontakten är ordentligt insatt. Om kabeln är skadad måste apparaten kasseras. Om allt är i sin ordning är lampan troligen defekt och måste bytas.

Vad är livslängden på UVC-lampan?

UVC-lampan måste bytas efter cirka 8 000 timmars drift eftersom effekten minskar kraftigt därefter. Regelbundet byte garanterar optimal klarning.

Kan Clear UVC60 användas på vintern?

Nej, apparaten måste förvaras frostfritt (minsta temperatur +4 °C). Rengör den före vintern och förvara den torrt och frostfritt.

Vilka är de viktiga säkerhetsföreskrifterna?

Använd en jordfelsbrytare på max 30 mA. Använd aldrig lampan utanför höljet. Titta inte på den tända lampan. Koppla alltid bort innan underhåll. Apparaten måste vara minst 2 m från vatten.

Passar Clear UVC60 för saltvatten eller pooler?

Nej, apparaten är endast avsedd för trädgårdsdammar med sötvatten. Den passar inte för saltvatten, dricksvatten, naturpooler eller kommersiellt bruk.

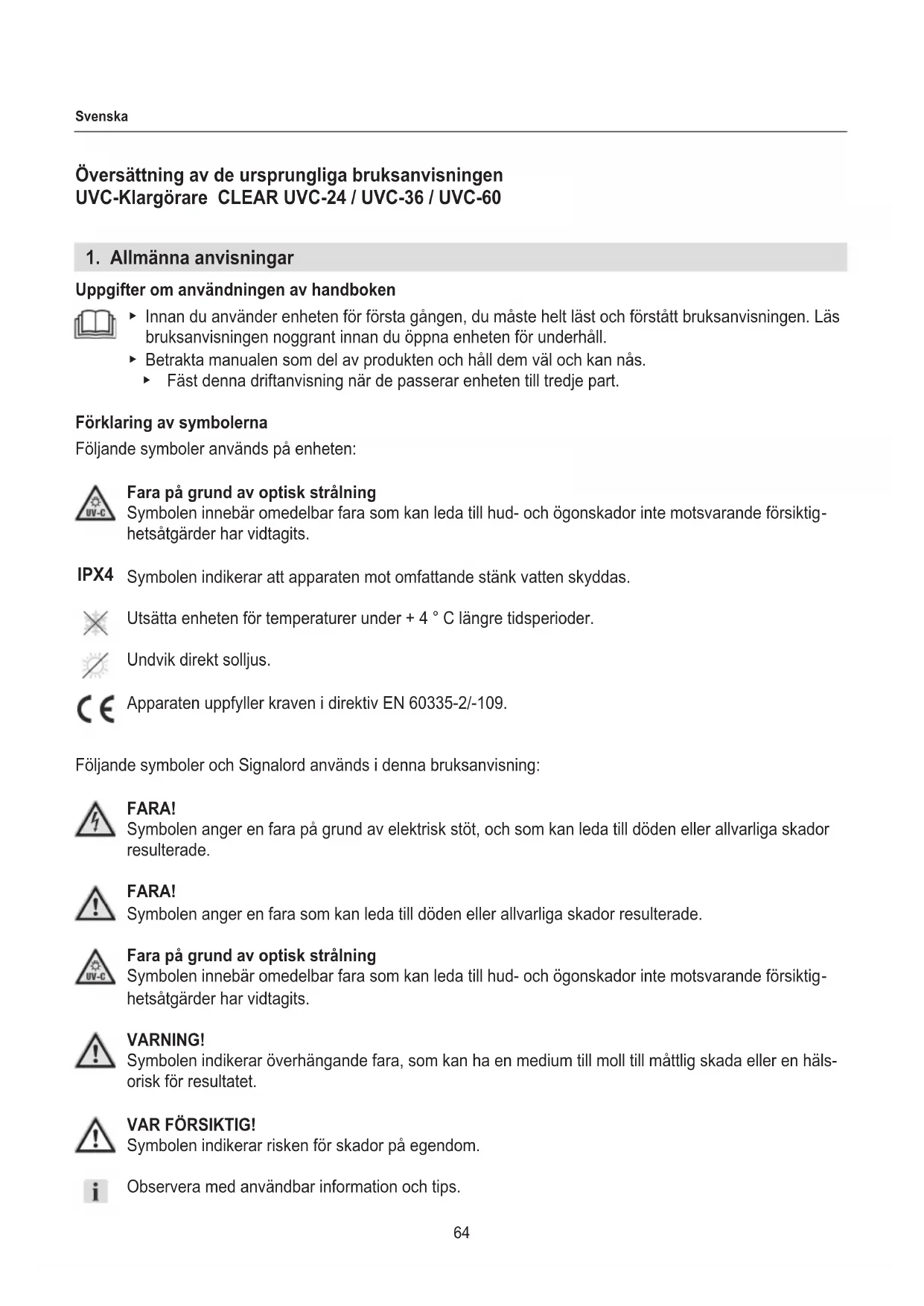

BRUKSANVISNING Clear UVC60 EHEIM

Översättning av de ursprungliga bruksanvisningen

UVC-Klargörare CLEAR UVC-24 / UVC-36 / UVC-60

1. Allmänna anvisningar

Uppgifter om användningen av handboken

• Innan du använder enheten för första gången måste du ha läst och förstått bruksanvisningen. Läs bruksanvisningen noggrant innan du öppnar enheten för underhåll. ▶ Betrakta manualen som en del av produkten och förvara den väl och lättillgängligt.
• Fäst denna bruksanvisning när du överlåter enheten till tredje part.

Förklaring av symbolerna

Följande symboler används på enheten:

Fara på grund av optisk strålning

Symbolen innebär omedelbar fara som kan leda till hud- och ögonskador om inte motsvarande försiktighetsåtgärder har vidtagits.

IPX4 Symbolen indikerar att apparaten är skyddad mot omfattande stänk av vatten.

Utsätt inte enheten för temperaturer under +4 °C under längre tidsperioder.

Följande symboler och signalord används i denna bruksanvisning:

FARA!

Symbolen anger en fara på grund av elektrisk stöt, som kan leda till döden eller allvarliga skador.

FARA!

Symbolen anger en fara som kan leda till döden eller allvarliga skador.

Fara på grund av optisk strålning

Symbolen innebär omedelbar fara som kan leda till hud- och ögonskador om inte motsvarande försiktighetsåtgärder har vidtagits.

VARNING!

Symbolen indikerar överhängande fara, som kan leda till medelstora till måttliga skador eller en hälsorisk.

VAR FÖRSIKTIG!

Symbolen indikerar risken för skador på egendom.

Observera med användbar information och tips.

☒A Hänvisning till figur A, här

Du uppmanas att agera.

2. Användningsområde

Apparaten och alla delar som medföljer är avsedda för användning i den privata sektorn och får användas endast:

• rengöring av trädgårdsdammar · i enlighet med de tekniska data

Enheten har följande begränsningar:

- UVC-lampan får aldrig användas utanför UVC-rengörarens käpa eller i annat syfte.

• Använd inte för kommersiella eller industriella ändamål. Undvik brandfarliga, frätande, aggressiva eller explosiva ämnen, saltvatten samt dricksvatten.
• Den får inte användas i simbassänger.
• Den får aldrig drivas utan vattengenomströmning.

3. Säkerhetsföreskrifter

Enheten kan ge upphov till risker för människor och egendom om enheten används felaktigt eller inte enligt användningsändamålet, eller om säkerhetsföreskrifterna inte följs.

För din säkerhet

• Enhetens förpackning får inte hamna i händerna på barn, eftersom detta kan vara farligt (kvävningsrisk!).
• Denna enhet kan användas av barn från 8 år och äldre, samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, om de övervakas eller instrueras om säker användning av enheten och förstår de risker som uppstår. Barn får inte leka med apparaten. Rengöring och underhåll bör inte utföras av barn, om de inte övervakas.
• Utför en okulärbesiktning före användning, för att säkerställa att enheten, speciellt nätkabeln och anslutningen, inte är skadade.
• Använd inte apparaten om den inte fungerar som den ska eller om den är skadad.
• Använd aldrig apparaten med en skadad nätkabel.
• Reparationer kan utföras enbart av ett EHEIM servicecenter.
• Bär inte apparaten genom att hålla i nätkabeln och dra inte i kabeln eller apparaten för att stänga av strömmen, utan dra alltid i stickkontakten.
• Skydda nätkabeln mot hetta, olja och vassa kanter. Anslutningsledningen får inte trampas på såvida inte den är nedgrävd i marken eller i grusbädd eller tomrör.
• Utför endast arbeten som beskrivs i denna handbok.
• Utför aldrig några tekniska ändringar på apparaten.
• Använd endast original reservdelar och tillbehör för enheten.
• Ha apparaten igång endast när inga personer befinner sig i dammen!

• UVC-lampan får aldrig användas utanför UVC-rengörarens käpa. · Titta aldrig direkt in i UVC-lampans ljusstråle.

• Elektriska installationer ska utföras enligt gällande föreskrifter.
• Enheten måste säkras via en fel nuvarande skyddsanordning med en kvarvarande märkström 30 mA maximalt.
• Frågor eller problem, kontakta en kvalificerad elektriker.
• Frånkoppla apparaten från strömförsörjning innan du utför arbeten på den.
• Apparatens elektriska specifikationer måste överensstämma med elnätets specifikationer. Du kan hitta denna information på etiketten på förpackningen eller i bruksanvisningen.
• Förlängningskabel och strömfördelare ska vara lämpade för användning utomhus (skyddad mot stänkvatten).
• Skyddsavständ på enheten för att vattnet måste vara minst 2 m enligt VDE.
• Nätkablarna får inte ha mindre diameter än gummislangskablarna med beteckningarna H05RN-F3G0,75. Förlängningskablar måste uppfylla kraven i DIN VDE 0620.
• Nätkabeln för apparaten kan inte bytas ut. Vid skador på kabeln måste apparaten skrotas.
• Skydda nätuttaget och stickkontakten mot fukt och vatten. Se till att nätsladden alltid hänger med en droppslinga. Detta förhindrar att vatten som rinner längs kabeln når uttaget och orsakar kortslutning.
• Anslut apparaten endast till skyddskontakter/stickkontakter som har installerats enligt gällande föreskrifter.

4. Idrifttagning

Användning

• Den UVC-klaröraren kan drivas med ett (☒F) eller två utloppsrör (☒E).
• Den UVC-klaröraren kan drivas med ett filter (☒F). Täpp till ett av de två uttagen med pluggarna.

Införa UVC-lampan

1. Sätt in den medföljande UVC-lampan i dammrengöraren. (se kapitel 6. Underhåll – Byta lampa).

Montera UVC-rengöraren på ett fast underlag (☒A)

För att UVC-rengöraren ska sitta stadigare kan den monteras på ett fast underlag (t.ex. en trä- eller metallplatta). Gör följande för att göra detta:

1. Borra hål för fastsättningen.
2. Skruva fast UVC-rengöraren på trä- eller metallplattan.

Om du vill styra UVC-klararen utan stabil bas, se till att UVC-klararen är stabil på monteringsfötterna.

Ta UVC-klararen från fästet (☒B).

1. Ta bort monteringsskruvarna.
2. Ta bort monteringsfästena.
3. Lyft UVC-klararen från monteringsfötterna.

Montera slangar.

1. Använd en såg för att korta ned förbindningsstycket så att det passar slangens diameter (☒C).
2. Anslut lämplig slang till anslutningsuttaget ②.
3. Sätt den tätande brickan ③ i muttern ① (☒D).
4. Skruva fast anslutningsdelen på önskad bultmonteringsmönster på kroppen av UVC-klararen med unionsmuttern.

Vi rekommenderar att fixera slangar med slangklämmor.

5. Drift

- Placera UVC-rengöraren minst 2 m från dammens kant.

VAR FÖRSIKTIG! Sakskador.

- Använd inte UVC-rengöraren utan vattengenomflöde. Vattnet bidrar till att UVC-lampan kyls av.

1. Placera UVC-renaren på en stabil yta, ställ UVC-renaren på en fast yta.
2. Anslut respektive slanganslutningar.
3. Anslut strömförsörjningens nätkontakt till nätuttaget. Observera: UVC-renaren är nu i drift!

De genomskinliga förbindningsstyckena lyser när UVC-lampan fungerar korrekt.

Stäng av UVC-renaren

- Dra ut stickkontakten innan underhållsarbeten påbörjas.

VARNING! Risk för personskador.

Glaskolven och UVC-lampan är ömtåliga. Om de går sönder kan glassplitter ge skärskador.

- Hantera glaskolven och UVC-lampan försiktigt.

VAR FÖRSIKTIG! Sakskador.

- Använd inte hårda föremål eller aggressiva rengöringsmedel för rengöring.

Underhåll som krävs för en optimal och problemfri drift beskrivs i följande avsnitt. Regelbunden skötsel förlänger livslängden och säkerställer UVC-renarens funktion under en längre tid.

Rengöra glaskolven

1. Dra ur stickkontakten.
2. Skruva ur lamphållaren. Tryck på upplåsningsknappen, vrid lamphållaren moturs och dra loss lamphållaren från käpan (☒G).
3. Rengör glaskolven med ett vanligt glasrengöringsmedel.
4. Sätt i lamphållaren igen i omvänd ordning. För att göra detta, skjut in lamphållarens låsflikar i motsvarande öppningar på käpan (☒L).
5. Skruva i lamphållaren medurs tills den hamnar i rätt läge.

Byta ut lampa

Byt ut UVC-lampan senast efter ca 8 000 drifttimmar, eftersom UVC-effekten avtar kraftigt efter denna tid. Gör följande för att göra detta:

1. Dra ur stickkontakten.
2. Skruva ur lamphållaren. Tryck på upplåsningsknappen, skruva lamphållaren moturs och dra loss lamphållaren från käpan (☒G).
3. Ta bort säkringsskruven (☒H).
4. Ta bort klämskruven och dra försiktigt bort glaskolven ur lamphållaren.
5. Ta ur UVC-lampan ur förpackningen. Stick in UVC-lampan i lampfästet (☒I).
6. Sätt ihop UVC-rengöraren igen i omvänd ordning. Gör detta genom att försiktigt föra in glaskolven i lamphållaren. Skjut tätningsringen ner i klyftan mellan glaslampan och lampkärlet (☒J) med fingertopparna.

Vid återmontering, kontrollera att tätningsringen ⑤ monteras och blockerande ring ⑥ ingriper i näsan av lampfästet (☒J).

1. Skruva åt klämskruven så långt den går mot lamphållarens flik (☒K).
2. Säkra klämskruven med säkringsskruven.
3. Sätt i lamphållaren igen i omvänd ordning. För att göra detta, skjut in lamphållarens låsflikar i motsvarande öppningar på kåpan (L).
4. Skruva i lamphållaren medurs till den hamnar i rätt läge.

7. Att lösa fel

FÖRSIKTIGHET! Elektriska stötar!

- Dra ut stickkontakten innan du börjar avhjälpa fel.

Sjukdom Möjlig orsak Rättsmedel

UVC-lampan lyser inte	Nätspänning saknas	► Kontrollera nätspänningen► Kontrollera matarledningen
	Stickkontakten är inte isatt ► Anslut nätsladden till nätuttaget
	UVC-lampan är defekt ► Byt ut UVC-lampan
Vattnet är grumligt Glaskolven är nedsmutsadFilterhuset är smutsigt	- ► Rengör glaskolven
	UVC-lampan fungerar inte ► Byt ut UVC-lampan

För andra fel vänligen kontakta tjänsten EHEIM.

8. Urdrifttagande

Lagring och övervintring

Rengöra enheten

1. Förvara den på en frostfri plats.

Avyttra

När det gäller bortskaffande av enheten, beakta respektive rättsliga föreskrifter.

Information om bortskaffande av elektriska och elektroniska produkter i Europeiska gemenskapen: Inom EU gäller nationella föreskrifter för elektriskt drivna apparater som grundar sig på EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får sådana apparater inte längre kastas i soptunna eller bland hushållsavfall. Enheten blir accepterade gratis kostnadsfritt på de kommunala uppsamlingsställen eller återvinning centra. Förpackningen är gjord av återvinningsbart material. Kassera dessa miljövänligt sätt och leda till denna återvinning.

9. Tekniska data

	UVC-24 UVC-36		UVC-60
Typ 5304 5305			5306
Märkeffekt 26 W 38 W			60 W
Damm utan fiskar 26000 I 36000 I			60000 I
Damm med fiskar 13000 I 18000 I			30000 I
Damm med koifiskar 6500 I 9000 I			15000 I
Mätt (L × W × H) 495 × 345 × 155 mm
Kabellängd 5 m
Vattenanslutning	1“ – 1 1/4“ – 1 1/2“
Medeltemperatur	+4°C – +35°C
Nätspänning/frekvens	220 – 240 V / 50 Hz

10. Reservdelar

Se sidan 3.
