Clear UVC60 - Akvariefilter EHEIM - Gratis brugsanvisning og manual

Produkttype	UVC-klarer til havedam
Mærke	EHEIM
Model	Clear UVC60 (5306)
Nominel effekt	60 W
Netspænding	220 – 240 V / 50 Hz
Kabellængde	5 m
Dimensioner (L × B × H)	495 × 345 × 155 mm
Vandtilslutninger	1", 1 1/4", 1 1/2"
Maks. dammvolumen (uden fisk)	60 000 L
Maks. dammvolumen (med fisk)	30 000 L
Maks. dammvolumen (med koier)	15 000 L
Mediumtemperatur	+4 °C til +35 °C
Beskyttelsesklasse	IPX4
Sikkerhed	Fejlstrømsbeskyttelse på 30 mA påkrævet
Primær funktion	Vandklaring ved UVC-stråling
UVC-lampe	Levetid 8.000 timer, udskiftelig
Vedligeholdelse	Rengør glaspæren med glasrens
Anvendelse	Med eller uden filter, på stabilt underlag
Medfølgende tilbehør	UVC-lampe, glaspære, tilslutninger, beslag
Reservedele	Fås hos EHEIM
Typekode	5306

Ofte stillede spørgsmål - Clear UVC60 EHEIM

Hvor skal EHEIM Clear UVC60 UVC-klarer installeres?

Installer klaren mindst 2 meter fra dammens kant på et stabilt underlag (træ- eller metalplade). Den skal placeres frostfrit og uden for børns rækkevidde.

Hvordan tilsluttes slangerne til Clear UVC60?

Forkort tilslutningsstudsen til din slanges diameter (1", 1 1/4" eller 1 1/2"). Placer tætningsringen i møtrikken, og skru derefter enheden på en af de to tilslutninger på huset.

Kan Clear UVC60 bruges uden filter?

Ja, UVC-klarer kan bruges med et filter (luk en udgang med blindproppen) eller med to udgange. Den kræver dog en konstant vandgennemstrømning for at køle lampen.

Hvordan udskiftes UVC-lampen på Clear UVC60?

Tag stikket ud. Skru lampesoklen af ved at trykke på frigørelsesknappen. Fjern sikkerhedsskruen, derefter låseskruen. Tag den gamle lampe ud og indsæt den nye i fatningen. Saml i omvendt rækkefølge, og sørg for at tætningsringen sidder korrekt. Udskift lampen efter 8.000 timer.

Hvordan rengøres glaspæren?

Tag stikket ud. Skru lampesoklen af og fjern den. Rengør glaspæren med en kommerciel glasrens. Saml ved at føre låsetapperne ind i hullerne, og drej derefter med uret, indtil den klikker på plads.

Hvad gør jeg, hvis UVC-lampen ikke tænder?

Kontroller først, om der er netspænding, og at stikket er sat ordentligt i. Hvis kablet er beskadiget, skal apparatet kasseres. Hvis alt er i orden, er lampen sandsynligvis defekt og skal udskiftes.

Hvad er levetiden for UVC-lampen?

UVC-lampen skal udskiftes efter ca. 8.000 timer, da effekten falder kraftigt derefter. Regelmæssig udskiftning sikrer optimal klaring.

Kan Clear UVC60 bruges om vinteren?

Nej, apparatet skal opbevares frostfrit (minimumstemperatur +4 °C). Før vinteren rengøres det og opbevares tørt og frostfrit.

Hvad er de vigtige sikkerhedsforanstaltninger?

Brug en fejlstrømsafbryder på maks. 30 mA. Brug aldrig lampen uden for huset. Se ikke direkte ind i den tændte lampe. Tag altid stikket ud før vedligeholdelse. Apparatet skal være mindst 2 m fra vandet.

Er Clear UVC60 egnet til saltvand eller swimmingpools?

Nej, apparatet er kun designet til ferskvandsdamme. Det er ikke egnet til saltvand, drikkevand, naturlige swimmingpools eller kommerciel brug.

BRUGSANVISNING Clear UVC60 EHEIM

da Betjeningsvejledning

sv Bruksanvisning

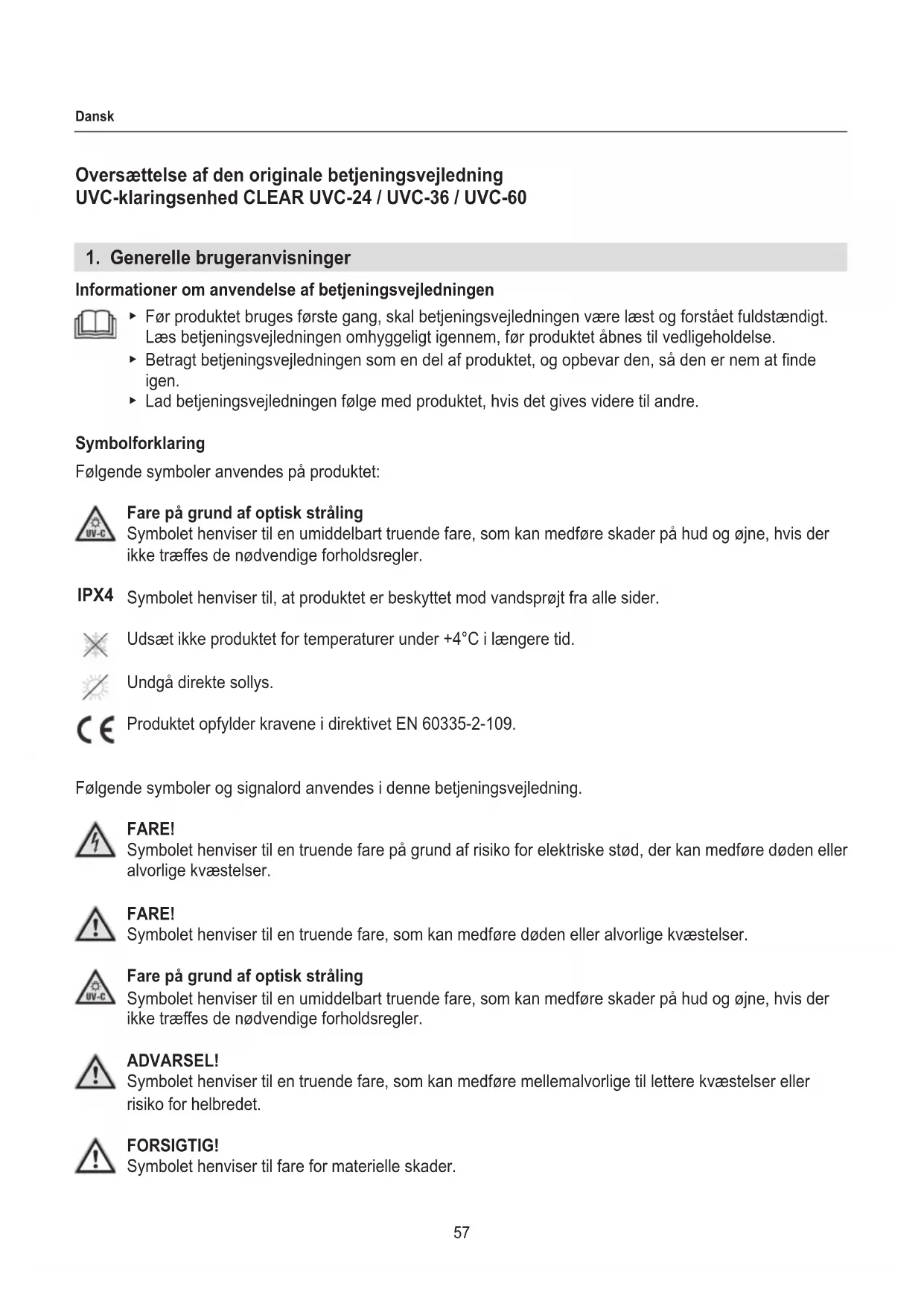

Oversættelse af den originale betjeningsvejledning UVC-klaringsenhed CLEAR UVC-24 / UVC-36 / UVC-60

1. Generelle brugeranvisninger

Informationer om anvendelse af betjeningsvejledningen

Før produktet bruges første gang, skal betjeningsvejledningen være læst og forstået fuldstændigt. Læs betjeningsvejledningen omhyggeligt igennem, før produktet åbnes til vedligeholdelse.
▶ Betragt betjeningsvejledningen som en del af produktet, og opbevar den, så den er nem at finde igen.
- Lad betjeningsvejledningen følge med produktet, hvis det gives videre til andre.

Symbolforklaring

Følgende symboler anvendes på produktet:

Fare på grund af optisk stråling

Symbolet henviser til en umiddelbart truende fare, som kan medføre skader på hud og øjne, hvis der ikke træffes de nødvendige forholdsregler.

IPX4 Symbolet henviser til, at produktet er beskyttet mod vandsprøjt fra alle sider.

Udsæt ikke produktet for temperaturer under +4°C i længere tid.

Følgende symboler og signalord anvendes i denne betjeningsvejledning.

FARE!

Symbolet henviser til en truende fare på grund af risiko for elektriske stød, der kan medføre døden eller alvorlige kvæstelser.

FARE!

Symbolet henviser til en truende fare, som kan medføre døden eller alvorlige kvæstelser.

Fare på grund af optisk stråling

Symbolet henviser til en umiddelbart truende fare, som kan medføre skader på hud og øjne, hvis der ikke træffes de nødvendige forholdsregler.

ADVARSEL!

Symbolet henviser til en truende fare, som kan medføre mellemalvorlige til lettere kvæstelser eller risiko for helbredet.

FORSIGTIG!

Symbolet henviser til fare for materielle skader.

i Info med nyttige informationer og tips.

☒A Henvisning til en figur, her henvisning til figur A

▶ Du bliver bedt om en handling.

2. Anvendelsesområde

Produktet og alle dele, som følger med ved leveringen, er beregnet til privat brug og må udelukkende anvendes:

· til rensning af havebassiner
· under overholdelse af de tekniske data

For produktet gælder følgende begrænsninger:

- UVC-lyskilden må aldrig anvendes uden for huset eller til andre formål.

· må ikke anvendes til erhvervsmæssige eller industrielle formål
- ætsende, let brændbare, aggressive eller eksplosive stoffer, saltvand og drikkevand må ikke transporteres.
· må ikke anvendes i svømmebassiner
· må aldrig anvendes uden vandgennemstrømning

3. Sikkerhedsanvisninger

Dette produkt kan forårsage risici for personer samt for materielle værdier, hvis produktet anvendes forkert eller ikke til det tiltænkte anvendelsesområde, eller hvis sikkerhedsanvisningerne ikke overholdes.

For din sikkerheds skyld

• Sørg for, at produktets emballage ikke kommer inden for børns række vidde, da det kan være meget farligt (risiko for kvælning!).
• Dette produkt kan anvendes af børn fra 8 år samt af personer med reducerede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller viden, hvis de er under opsyn eller er blevet oplært i sikker brug af produktet og har forstået de farer, der kan opstå i forbindelse med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er under opsyn.

• Udfør en visuel kontrol før brug for at sikre, at produktet og især strømledningen og stikket er ubeskadigede.

• Brug ikke produktet, hvis det ikke fungerer korrekt, eller hvis det er beskadiget.

• Brug aldrig produktet, hvis strømkablet er beskadiget.
• Reparationer må udelukkende udføres af en EHEIM-serviceafdeling.
• Bær ikke produktet i strømledningen, og hold altid på stikket og ikke i ledningen eller produktet for at afbryde strømnettet.
• Beskyt strømledningen mod varme, olie og skarpe kanter. Der må ikke trædes på tilslutningsledningen, hvis den er lagt ned i jorden eller i grus uden rør.
• Udfør kun arbejde, som er beskrevet i denne vejledning.
• Foretag aldrig tekniske ændringer på produktet.
• Brug kun originale reservedele og tilbehør til produktet.
• Brug kun produktet, hvis der ikke opholder sig personer i vandet!

• Brug aldrig UVC-lyskilden uden for huset.
• Se aldrig ind i UVC-lyskildens lys.

• De elektriske installationer skal være i overensstemmelse med de internationale og nationale installationsbestemmelser.
• Produktet skal være sikret med et fejlstrømsrelæ med en dimensioneret fejlstrøm på maksimalt 30 mA.
• Ved spørgsmål og problemer bedes du henvende dig til en autoriseret elektriker.
• Afbryd altid produktet fra nettet, før du arbejder med det.
• Produktets elektriske data skal stemme overens med strømnettets data. Disse data kan findes på emballagens typeskilt eller i vejledningen.
• Forlængerkablet og strømfordeleren er egnet til udendørs anvendelse (vandsprøjtbeskyttet).
• Produktets sikkerhedsafstand til vandet skal mindst være 2 m iht. VDE.
• Nettilslutningsledningerne må ikke have mindre tværsnit end gummislangeledningerne med id-tegnet H05RN-F3G0,75. Forlængerledningerne skal være i overensstemmelse med kravene i DIN VDE 0620.

• Dette produkts nettilslutningsledning kan ikke udskiftes. Ved skader på ledningen skal produktet skrottes.

• Beskyt stikkontakten og strømstikket mod fugt og væde. Læg altid strømledningen i form af en drypsløjfe.
  Det forhindrer, at vand, der muligvis løber langs ledningen, kommer ind i stikkontakten og dermed forårsager kortslutning.

• Slut kun produktet til en forskriftsmæssigt installeret sikkerhedskontakt-stikdåse.

4. Opstart

Anvendelse

• UVC-klaringsenheden kan anvendes med en (☒F) eller to udløbsslanger (☒E).
• UVC-klaringsenheden kan anvendes med et filter (☒F). Luk et af de to udløb med blindproppen.

Indsætning af UVC-lyskilden

1. Sæt den medfølgende UVC-lyskilde ind i bassinklaringsenheden. (se kapitel 6. Vedligeholdelse – udskiftning af lyskilden).

Montér UVC-klaringsenheden på et fast underlag (☒A)

UVC-klaringsenheden kan fastgøres på et fast underlag, så den står sikkert (f.eks. en træ-, metalplade). Gå frem på følgende måde:

1. Bor de nødvendige fastgøringshuller.
2. Skru UVC-klaringsenheden på træ.- eller metalpladen.

Hvis du vil anvende UVC-klaringsenheden uden fast underlag, er det vigtigt, at UVC-klaringsenheden står stabilt på fødderne.

Tag UVC-klaringsenheden ud af bøjleholderen (☒B)

1. Fjern skruerne.
2. Tag fastgørelsesbøjlen af.
3. Tag UVC-klaringsenheden ud af fastgørelsesfødderne.

Montering af slanger

1. Afkort tilslutningsstudsen efter slangens diameter med en sav (☒C).
2. Forbind slangen med tilslutningsstudsen ②.
3. Læg tætningsskiven ③ ind i omløbermøtrikken ① (☒D).
4. Skru tilslutningsstudsen med omløbermøtrikken på en af de to skruetilslutninger på UVC-klaringsenhedens hus.

Vi anbefaler at fastgøre slangerne med slangeklemmer.

5. Betjening

Sådan tændes UVC-klaringsenheden

OBS! Elektrisk stød!

▶ Stil UVC-klaringsenheden mindst 2 m fra bassinkanten.

FORSIGTIG! Materielle skader.

Brug ikke UVC-klaringsenheden uden vandgennemløb. Vandet bruges til køling af UVC-lyskilden.

1. Stil UVC-klaringsenheden på et stabilt underlag, monter UVC-klaringsenheden på et fast underlag.
2. Montér de nødvendige slangetilslutninger.
3. Sæt strømstikket i stikkontakten. Obs: UVC-klaringsenheden er straks i drift!

De gennemsigtige tilslutningsstudser lyser, när UVC-lyskilden fungerer korrekt.

Sådan slukkes UVC-klaringsenheden

1. Tag strømstikket ud af stikkontakten.

6. Vedligeholdelse

OBS! Elektrisk stød!

Tag altid strømstikket ud, før der foretages vedligeholdelse.

ADVARSEL! Fare for personskader.

Glaskolber og UVC-lyskilden er skrøbelige og kan føre til snitsår, hvis glasset går i stykker.

▶ Vær forsigtig ved håndtering af med glaskolber og UVC-lyskilden.

FORSIGTIG! Materielle skader.

- Brug ikke hårde genstande eller stærke rengøringsmidler til rengøring.

I de efterfølgende afsnit beskrives vedligeholdelsesarbejdet, der kræves for optimal og problemfri drift.

Regelmæssig vedligeholdelse forlænger levetiden og sikrer UVC-klaringsenhedens funktion i lang tid.

Rengøring af glaskolben

1. Tag strømstikket ud.
2. Skru lyskildeoptaget af. Tryk på oplåsningstasten, drej lyskildeoptaget mod urets retning, og tag lyskildeoptaget ud af huset (☒G).
3. Rengør glaskolben med et almindeligt rensemiddel til glas.
4. Montér lyskildeoptaget igen i omvendt rækkefølge. Sæt lyskildeoptagets låsetapper gennem åbningerne i huset (☒L).
5. Drej lyskildeoptaget i urets retning, indtil det går i indgreb.

Udskiftning af lyskilden

Udskift UVC-lyskilden senest efter ca. 8000 driftstimer, da UVC-effekten derefter aftager meget. Gå frem på følgende måde:

1. Tag strømstikket ud.
2. Skru lyskildeoptaget af. Tryk på oplåsningstasten, drej lyskildeoptaget mod urets retning, og tag lyskildeoptaget ud af huset (☒G).
3. Fjern sikringsskruen (☒H).
4. Fjern klemskruen og tag forsigtigt glaskolben ud af lyskildeoptaget.
5. Tag UVC-lyskilden ud af emballagen. Sæt UVC-lyskilden ind i lyskildeoptaget (☒I).
6. Montér UVC-klaringsenheden igen i omvendt rækkefølge. Sæt forsigtigt glaskolben ind i lyskildeop- taget. Sæt glaskolbens tætningsring ⑦ med fingerspidserne nedad ind i åbningen mellem glaskol- ben og lyskildeoptaget (☒J).

i Sørg for, at tætningsringen ⑤ er monteret, og at blokeringsringen ⑥ går ind i lyskildeoptagets tap ved monteringen (☒J).

1. Drej klemskruen indtil anslag på lyskildeoptagets tap (☒K).
2. Fiksér klemskruen med sikringsskruen.
3. Montér lyskildeoptaget igen i omvendt rækkefølge. Sæt lyskildeoptagets låsetapper gennem åbningerne i huset (☒L).
4. Drej lyskildeoptaget i urets retning, indtil det går i indgreb.

7. Afhjælpning af fejl

OBS! Elektrisk stød!

- Tag strømstikket ud før afhjælpning af fejl.

Fejl Mulig årsag Afhjælpning

UVC-lyskilden lyser ikke	Netspænding mangler	► Kontrollér netspændingen► Kontrollér forsyningsledningen
	Strømstikket er ikke sat i ► Sæt strømstikket i stikkontakten
	UVC-lyskilden er defekt ► Udskift UVC-lyskilden
Vandet er ikke klart	Glaskolben er snavset	► Rengør glaskolben
	UVC-lyskilden har ingen effekt mere ► Udskift UVC-lyskilden

Ved andre fejl bedes du henvende dig til EHEIM-service.

8. Afbrydelse

Rengøring af produktet

1. Opbevar produktet et frostsikkert sted.

Bortskaffelse

Overhold de gældende forskrifter i loven vedrørende bortskaffelse af produktet.

Informationer om bortskaffelse af elektriske og elektroniske apparater i den Europæiske Union: Inden for den Europæiske Union er bortskaffelse af elektriske apparater reguleret af nationale regler, som er baseret på EU-direktivet 2012/19/EU om affald fra elektronisk udstyr (WEEE). Ifølge dette direktiv må produktet ikke længere bortskaffes med det kommunale affald eller husholdningsaffaldet. Produktet kan afleveres gratis på kommunale indsamlingssteder eller genbrugspladser. Produktemballagen består af materialer, som kan genbruges. Bortskaf produktemballagen miljøvenligt, og aflever den til genbrug.

9. Tekniske data

	UVC-24 UVC-36		UVC-60
Type 5304 5305			5306
Nominel effekt 26 W 38 W			60 W
Bassin uden fiskebestand 26000 I 36000 I			60000 I
Bassin med fiskebestand 13000 I 18000 I			30000 I
Bassin med koi-bestand 6500 I 9000 I			15000 I
Mål (L × B × H) 495 × 345 × 155 mm
Kabellængde 5 m
Vandtilslutninger 1“ – 1	14 “ – 112 “
Medietemperatur	+4°C – +35°C
Netspænding/frekvens	220 – 240 V / 50 Hz

10. Reservedele

Se side 3.
