Produkttyp	UVC-Klärer für Gartenteich
Marke	EHEIM
Modell	Clear UVC60 (5306)
Nennleistung	60 W
Netzspannung	220 – 240 V / 50 Hz
Kabellänge	5 m
Abmessungen (L × T × H)	495 × 345 × 155 mm
Wasseranschlüsse	1", 1 1/4", 1 1/2"
Max. Teichvolumen (ohne Fische)	60 000 L
Max. Teichvolumen (mit Fischen)	30 000 L
Max. Teichvolumen (mit Kois)	15 000 L
Umgebungstemperatur	+4 °C bis +35 °C
Schutzart	IPX4
Sicherheit	Fehlerstromschutzschalter 30 mA erforderlich
Hauptfunktion	Wasserklärung durch UVC-Strahlung
UVC-Lampe	Lebensdauer 8.000 Stunden, austauschbar
Wartung	Glaskolben mit Glasreiniger reinigen
Verwendung	Mit oder ohne Filter, auf stabilem Untergrund
Mitgeliefertes Zubehör	UVC-Lampe, Glaskolben, Anschlüsse, Bügel
Ersatzteile	Bei EHEIM erhältlich
Typcode	5306

Häufig gestellte Fragen - Clear UVC60 EHEIM

Wo installiere ich den UVC-Klärer EHEIM Clear UVC60?

Installieren Sie den Klärer mindestens 2 Meter vom Teichrand entfernt auf einem stabilen Untergrund (Holz- oder Metallplatte). Er muss frostsicher und außerhalb der Reichweite von Kindern sein.

Wie schließe ich die Schläuche an den Clear UVC60 an?

Kürzen Sie die Anschlussleitung auf den Durchmesser Ihres Schlauches (1", 1 1/4" oder 1 1/2"). Legen Sie die Dichtungsscheibe in die Überwurfmutter und schrauben Sie die Einheit auf einen der beiden Anschlüsse am Gehäuse.

Kann der Clear UVC60 ohne Filter verwendet werden?

Ja, der UVC-Klärer kann mit einem Filter (verschließen Sie einen Ausgang mit dem Verschlussstopfen) oder mit zwei Ausgängen verwendet werden. Er benötigt jedoch einen konstanten Wasserdurchfluss, um die Lampe zu kühlen.

Wie tausche ich die UVC-Lampe des Clear UVC60 aus?

Trennen Sie das Gerät vom Netz. Schrauben Sie den Lampenhalter ab, indem Sie die Entriegelungstaste drücken. Entfernen Sie die Sicherheitsschraube, dann die Fixierschraube. Nehmen Sie die alte Lampe heraus und setzen Sie die neue in die Fassung ein. Montieren Sie in umgekehrter Reihenfolge und achten Sie darauf, den Dichtring richtig zu positionieren. Tauschen Sie die Lampe nach 8.000 Stunden Betrieb aus.

Wie reinige ich den Glaskolben?

Trennen Sie das Gerät vom Netz. Schrauben Sie den Lampenhalter ab und entfernen Sie ihn. Reinigen Sie den Glaskolben mit einem handelsüblichen Glasreiniger. Montieren Sie ihn wieder, indem Sie die Verriegelungsnasen in die Öffnungen einführen und dann im Uhrzeigersinn drehen, bis er einrastet.

Was tun, wenn die UVC-Lampe nicht leuchtet?

Überprüfen Sie zunächst das Vorhandensein von Netzspannung und dass der Stecker richtig eingesteckt ist. Wenn das Kabel beschädigt ist, muss das Gerät entsorgt werden. Wenn alles in Ordnung ist, ist die Lampe wahrscheinlich defekt und muss ausgetauscht werden.

Wie lange ist die Lebensdauer der UVC-Lampe?

Die UVC-Lampe muss nach etwa 8.000 Stunden Betrieb ausgetauscht werden, da ihre Leistung danach stark abnimmt. Ein regelmäßiger Austausch gewährleistet eine optimale Klärung.

Kann der Clear UVC60 im Winter verwendet werden?

Nein, das Gerät muss frostsicher gelagert werden (Mindesttemperatur +4 °C). Vor dem Winter reinigen Sie es und lagern Sie es an einem trockenen und frostfreien Ort.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie einen Fehlerstromschutzschalter max. 30 mA. Verwenden Sie die Lampe niemals außerhalb des Gehäuses. Blicken Sie nicht in die eingeschaltete Lampe. Trennen Sie das Gerät vor Wartungsarbeiten immer vom Netz. Das Gerät muss mindestens 2 m vom Wasser entfernt sein.

Ist der Clear UVC60 für Salzwasser oder Pools geeignet?

Nein, das Gerät ist nur für Süßwasser-Gartenteiche ausgelegt. Es ist nicht geeignet für Salzwasser, Trinkwasser, Naturpools oder gewerbliche Nutzung.

BEDIENUNGSANLEITUNG Clear UVC60 EHEIM

de Bedienungsanleitung

en Operating manual

fr Mode d'emploi

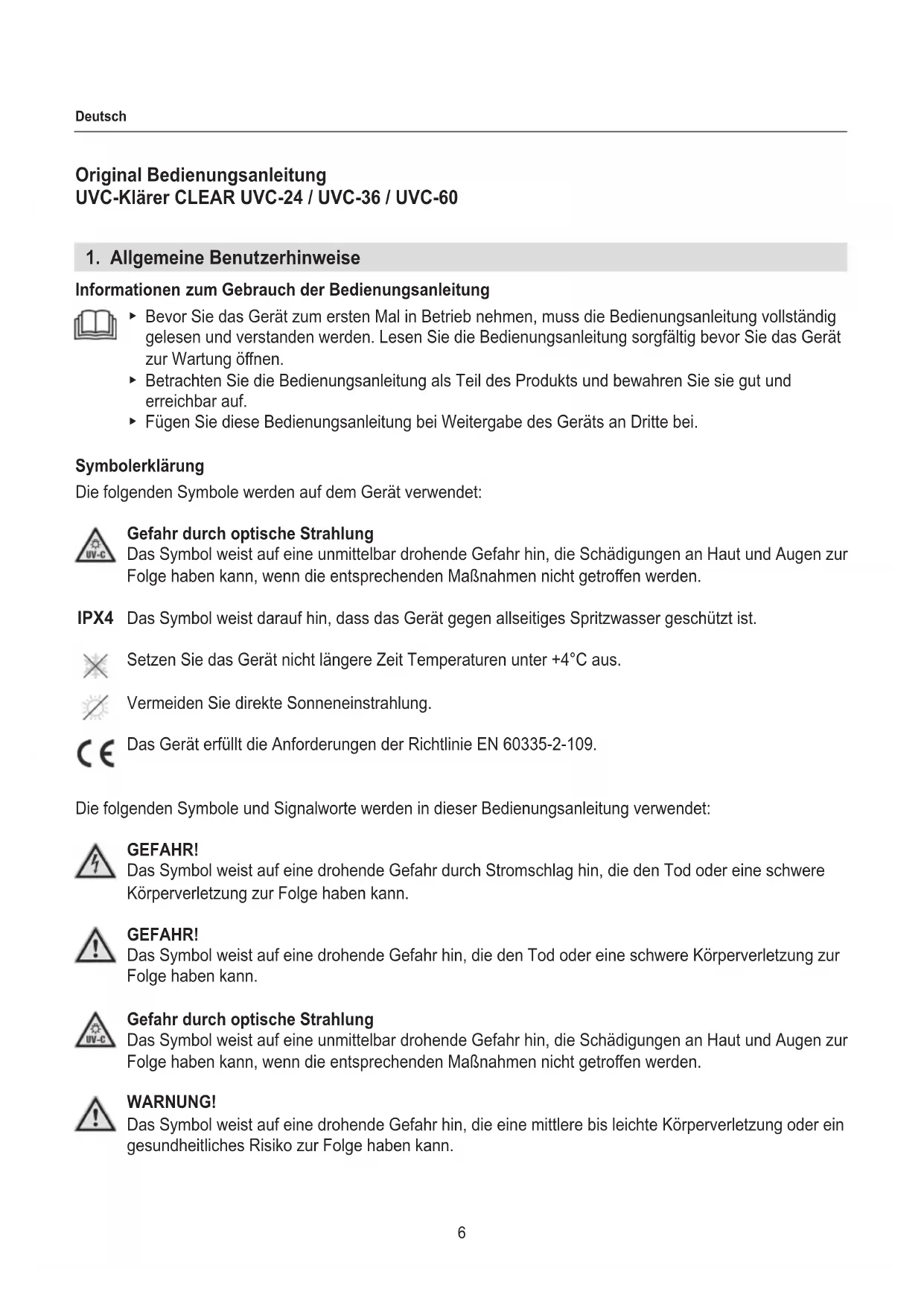

Original Bedienungsanleitung

UVC-Klärer CLEAR UVC-24 / UVC-36 / UVC-60

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Gerät zur Wartung öffnen.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

IPX4 Das Symbol weist darauf hin, dass das Gerät gegen allseitiges Spritzwasser geschützt ist.

Setzen Sie das Gerät nicht längere Zeit Temperaturen unter +4°C aus.

Vermeiden Sie direkte Sonneneinstrahlung.

Das Gerät erfüllt die Anforderungen der Richtlinie EN 60335-2-109.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A

▶ Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Reinigung von Gartenteichen
  · unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

- UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden.

• nicht für gewerbliche oder industrielle Zwecke verwenden
  nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Salzwasser sowie Trinkwasser
• nicht in Schwimmteichen verwenden
  · niemals ohne Wasserdurchfluss betreiben

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!).
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und

Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.

- Benutzen Sie das Gerät nicht, wenn es nicht ordungsgemäß funktioniert oder wenn es beschädigt ist.

- Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.

- Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

- Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

- Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder im Kies ohne Leerrohr verlegt wurde.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!

· Verwenden Sie niemals die UVC-Lampe außerhalb des Gehäuses.

- Schauen Sie niemals in das Licht der UVC-Lampe.

Die elektrischen Installationen müssen den internationalen und nationalen Errichterbestimmungen entsprechen.

· Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

- Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

· Trennen Sie das Gerät vor allen Arbeiten vom Netz.

- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

• Verlängerungskabel und Stromverteiler müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Der Sicherheitsabstand des Gerätes zum Wasser muss nach VDE mindestens 2 m betragen.
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75. Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620 genügen.
  • Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten.
• Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit und Nässe. Bilden Sie mit dem Netzkabel unbedingt eine Tropfschlaufe.
  Diese verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Netzsteckdose an.

4. Inbetriebnahme

Einsatz

• Der UVC-Klärer kann mit einem (☒F) oder zwei Auslaufschläuchen (☒E) betrieben werden.
• Der UVC-Klärer kann mit einem Filter betrieben werden (☒F). Verschließen Sie dazu einen der beiden Ausläufe mit dem Blindstopfen.

UVC-Lampe einsetzen

1. Setzen Sie die mitgelieferte UVC-Lampe in den Teichklärer ein. (siehe Kapitel 6. Wartung – Lampe austauschen).

UVC-Klärer auf fester Unterlage montieren (☒A)

Für einen sicheren Stand können Sie den UVC-Klärer auf einer festen Unterlage (z.B. Holz-, Metallplatte) befestigen. Gehen Sie dazu wie folgt vor:

1. Bohren Sie entsprechende Befestigungsbohrungen.
2. Schrauben Sie den UVC-Klärer auf die Holz- bzw. Metallplatte.

Wenn Sie den UVC-Klärer ohne feste Unterlage betreiben wollen, müssen Sie darauf achten, dass der UVC-Klärer stabil auf den Befestigungsfüßen steht.

UVC-Klärer aus der Bügelhalterung nehmen (☒B)

1. Entfernen Sie die Befestigungsschrauben.
2. Nehmen Sie die Befestigungsbügel ab.
3. Heben Sie den UVC-Klärer aus den Befestigungsfüßen.

Schläuche montieren

1. Kürzen Sie mit einer Säge den Anschlussstutzen auf den Durchmesser Ihres Schlauches (☒C).
2. Verbinden Sie den entsprechenden Schlauch mit dem Anschlussstutzen ②.
3. Legen Sie die Dichtscheibe ③ in die Überwurfmutter ① (☒D).
4. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf einen den gewünschten Schraubanschluss am Gehäuse des UVC-Klärers.

i

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

5. Bedienung

UVC-Klärer einschalten

ACHTUNG! Stromschlag!

▶ Stellen Sie den UVC-Klärer mindestens 2 m vom Teichufer entfernt auf.

VORSICHT! Sachbeschädigung.

▶ Betreiben Sie UVC-Klärer nicht ohne Wasserdurchfluss. Das Wasser dient der Kühlung der UVC-Lampe.

1. Stellen Sie den UVC-Klärer auf einen stabilen Untergrund, montieren Sie den UVC-Klärer auf eine feste Unterlage.
2. Montieren Sie die entsprechenden Schlauchanschlüsse.
3. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Der UVC-Klärer ist sofort in Betrieb!

i

Die durchsichtigen Anschlussstutzen leuchten, wenn die UVC-Lampe ordnungsgemäß funktioniert.

UVC-Klärer ausschalten

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.

6. Wartung

ACHTUNG! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker.

WARNUNG! Verletzungsgefahr.

Glaskolben und UVC-Lampe sind zerbrechlich und können bei Glasbruch zu Schnittverletzungen führen.

- Handhaben Sie Glaskolben und UVC-Lampe vorsichtig.

VORSICHT! Sachbeschädigung.

- Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des UVC-Klärers.

Glaskolben reinigen

1. Ziehen Sie den Netzstecker.
2. Schrauben Sie die Lampenaufnahme ab. Drücken Sie die Entriegelungstaste, drehen Sie die Lampenaufnahme entgegen dem Uhrzeigersinn und ziehen Sie die Lampenaufnahme aus dem Gehäuse (☒G).
3. Reinigen Sie den Glaskolben mit einem handelsüblichen Glasreiniger.
4. Montieren Sie die Lampenaufnahme wieder in umgekehrter Reihenfolge. Schieben Sie dazu die Verrieglungsnasen der Lampenaufnahme durch die entsprechenden Öffnungen im Gehäuse (☒L).
5. Drehen Sie die Lampenaufnahme im Uhrzeigersinn bis zum Einrasten.

Lampe austauschen

Tauschen Sie spätestens nach ca. 8000 Betriebsstunden die UVC-Lampe aus, da die UVC-Leistung danach stark abnimmt. Gehen Sie dazu wie folgt vor:

1. Ziehen Sie den Netzstecker.
2. Schrauben Sie die Lampenaufnahme ab. Drücken Sie die Entriegelungstaste, drehen Sie das Lampenaufnahme entgegen dem Uhrzeigersinn und ziehen Sie die Lampenaufnahme aus dem Gehäuse (☒G).
3. Entfernen Sie die Sicherungsschraube (☒H).
4. Entfernen Sie die Klemmschraube und ziehen Sie den Glaskolben vorsichtig aus der Lampenaufnahme.
5. Nehmen Sie die UVC-Lampe aus der Verpackung. Stecken Sie die UVC-Lampe in die Lampenfassung (☒I).
6. Montieren Sie den UVC-Klärer wieder in umgekehrter Reihenfolge. Stecken Sie dazu den Glaskolben vorsichtig in die Lampenaufnahme. Schieben Sie den Dichtring ⑦ des Glaskolbens mit den Fingerspitzen nach unten in den Spalt zwischen Glaskolben und Lampenaufnahme (☒J).

- Achten Sie beim Zusammenbau darauf, dass der Dichtring⑤ montiert ist und der Blockierring ⑥ in die Nase der Lampenaufnahme eingreift (☒J).

1. Drehen Sie die Klemmschraube bis zum Anschlag an der Nase der Lampenaufnahme (☒K).
2. Sichern Sie die Klemmschraube mit der Sicherungsschraube.
3. Montieren Sie die Lampenaufnahme wieder in umgekehrter Reihenfolge. Schieben Sie dazu die Verrieglungsnasen der Lampenaufnahme durch die entsprechenden Öffnungen im Gehäuse (☒L).
4. Drehen Sie die Lampenaufnahme im Uhrzeigersinn bis zum Einrasten.

7. Beheben von Störungen

ACHTUNG! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

UVC-Lampe leuchtet nicht	Netzspannung fehlt	Überprüfen Sie die NetzspannungKontrollieren Sie die Zuleitung
	Netzstecker ist nicht eingesteckt	Stecken Sie den Netzstecker in die Netzsteckdose
	UVC-Lampe ist defekt	Tauschen Sie die UVC-Lampe
Wasser nicht klar	Glaskolben ist verschmutzt	Reinigen Sie den Glaskolben
	UVC-Lampe hat keine Leistung mehr	Tauschen Sie die UVC-Lampe

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft:

Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

1. Technische Daten

	UVC-24 UVC-36 UVC-60
Typ 5304 5305 5306
Nennleistung 26 W 38 W 60 W
Teich ohne Fischbesatz 26000 | 36000 | 60000 |
Teich mit Fischbesatz 13000 | 18000 | 30000 |
Teich mit Koi-Besatz 6500 | 9000 | 15000 |
Abmaße (L × B × H) 495 × 345 × 155 mm
Kabellänge 5 m
Wasseranschlüsse 1“ – 1	14 “ – 112 “
Medientemperatur +4°C – +35°C
Netzspannung/Frequenz	220 – 240 V / 50 Hz

10. Ersatzteile

Siehe Seite 3.
