Clear UVC60 - Filtro per acquario EHEIM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Clarificatore UVC per laghetti da giardino
Marca	EHEIM
Modello	Clear UVC60 (5306)
Potenza nominale	60 W
Tensione di rete	220 – 240 V / 50 Hz
Lunghezza del cavo	5 m
Dimensioni (L × P × H)	495 × 345 × 155 mm
Attacchi per acqua	1", 1 1/4", 1 1/2"
Volume max laghetto (senza pesci)	60.000 L
Volume max laghetto (con pesci)	30.000 L
Volume max laghetto (con koi)	15.000 L
Temperatura del mezzo	+4 °C a +35 °C
Grado di protezione	IPX4
Sicurezza	Necessario dispositivo di protezione contro le correnti di fuga da 30 mA
Funzione principale	Chiarificazione dell'acqua mediante radiazione UVC
Lampada UVC	Durata 8.000 ore, sostituibile
Manutenzione	Pulire il bulbo di vetro con detergente per vetri
Utilizzo	Con o senza filtro, su supporto resistente
Accessori inclusi	Lampada UVC, bulbo di vetro, raccordi, staffe
Pezzi di ricambio	Disponibili presso EHEIM
Codice tipo	5306

Domande frequenti - Clear UVC60 EHEIM

Dove installare il clarificatore UVC EHEIM Clear UVC60 ?

Installare il clarificatore ad almeno 2 metri dal bordo del laghetto su un supporto resistente (tavola di legno o metallo). Deve essere al riparo dal gelo e fuori dalla portata dei bambini.

Come collegare i tubi al Clear UVC60 ?

Accorciare il tubo di collegamento al diametro del vostro tubo (1", 1 1/4" o 1 1/2"). Posizionare la rondella di tenuta nel dado di raccordo, quindi avvitare l'insieme su uno dei due raccordi dell'alloggiamento.

Si può utilizzare il Clear UVC60 senza filtro ?

Sì, il clarificatore UVC può essere utilizzato con un filtro (chiudere un'uscita con il tappo di chiusura) o con due uscite. Richiede comunque un flusso d'acqua costante per raffreddare la lampada.

Come sostituire la lampada UVC del Clear UVC60 ?

Scollegare l'apparecchio. Svitare il supporto della lampada premendo il pulsante di sblocco. Rimuovere la vite di sicurezza, poi la vite di bloccaggio. Estrarre la vecchia lampada e inserire quella nuova nell'attacco. Rimontare in ordine inverso, assicurandosi di posizionare correttamente l'anello di tenuta. Sostituire la lampada dopo 8.000 ore di funzionamento.

Come pulire il bulbo di vetro ?

Scollegare l'apparecchio. Svitare il supporto della lampada e rimuoverlo. Pulire il bulbo di vetro con un detergente per vetri commerciale. Rimontare facendo passare i becchi di bloccaggio nei fori, quindi ruotare in senso orario fino allo scatto.

Cosa fare se la lampada UVC non si accende ?

Verificare innanzitutto la presenza di tensione di rete e che la spina sia ben inserita. Se il cavo è danneggiato, l'apparecchio deve essere smaltito. Se tutto è in ordine, la lampada è probabilmente difettosa e deve essere sostituita.

Qual è la durata della lampada UVC ?

La lampada UVC deve essere sostituita dopo circa 8.000 ore di funzionamento, poiché la sua potenza diminuisce notevolmente oltre. Una sostituzione regolare garantisce una chiarificazione ottimale.

Il Clear UVC60 può essere utilizzato in inverno ?

No, l'apparecchio deve essere conservato al riparo dal gelo (temperatura minima +4 °C). Prima dell'inverno, pulirlo e riporlo in un luogo asciutto e al riparo dal gelo.

Quali sono le importanti precauzioni di sicurezza ?

Utilizzare un dispositivo di protezione contro le correnti di fuga di max 30 mA. Non utilizzare mai la lampada al di fuori dell'alloggiamento. Non guardare direttamente la lampada accesa. Scollegare sempre prima di qualsiasi manutenzione. L'apparecchio deve trovarsi ad almeno 2 m dall'acqua.

Il Clear UVC60 è adatto per acqua salata o piscine ?

No, l'apparecchio è progettato solo per laghetti da giardino d'acqua dolce. Non è adatto per acqua salata, acqua potabile, piscine naturali o usi commerciali.

MANUALE UTENTE Clear UVC60 EHEIM

it Istruzioni per l'uso

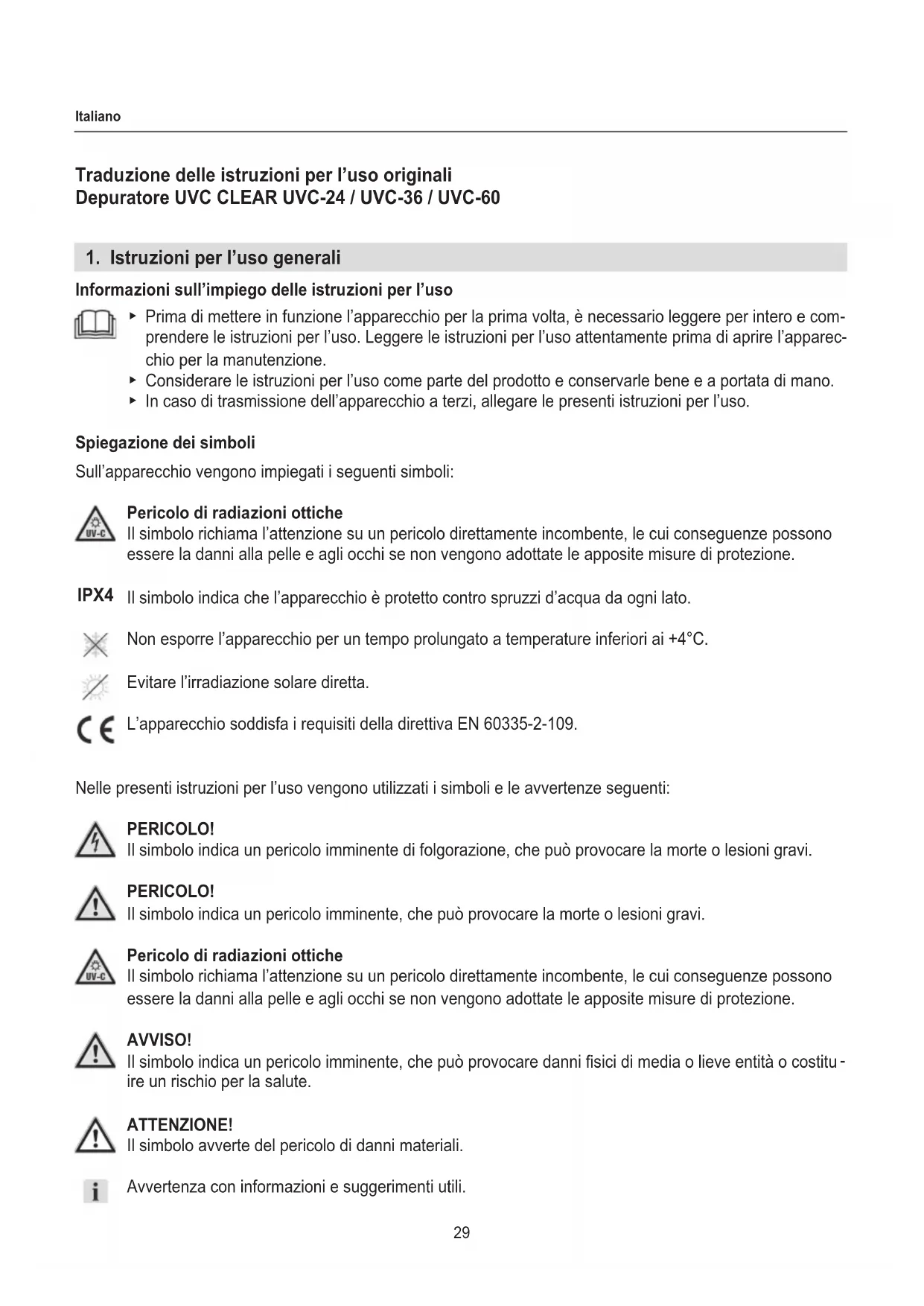

Traduzione delle istruzioni per l'uso originali Depuratore UVC CLEAR UVC-24 / UVC-36 / UVC-60

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso. Leggere le istruzioni per l'uso attentamente prima di aprire l'apparecchio per la manutenzione.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli:

Pericolo di radiazioni ottiche

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la danni alla pelle e agli occhi se non vengono adottate le apposite misure di protezione.

IPX4 Il simbolo indica che l'apparecchio è protetto contro spruzzi d'acqua da ogni lato.

Non esporre l'apparecchio per un tempo prolungato a temperature inferiori ai +4°C.

Evitare l'irradiazione solare diretta.

L'apparecchio soddisfa i requisiti della direttiva EN 60335-2-109.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti:

PERICOLO!

Il simbolo indica un pericolo imminente di folgorazione, che può provocare la morte o lesioni gravi.

PERICOLO!

Il simbolo indica un pericolo imminente, che può provocare la morte o lesioni gravi.

Pericolo di radiazioni ottiche

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la danni alla pelle e agli occhi se non vengono adottate le apposite misure di protezione.

AVVISO!

Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o costituire un rischio per la salute.

ATTENZIONE!

Il simbolo avverte del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

☒A Rimando a una figura, qui rimando alla figura A

▶ Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per la pulizia di stagni da giardino
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

• non far mai funzionare una lampada UVC al di fuori dell'alloggiamento o per altri scopi.

· non utilizzarlo per scopi commerciali o industriali
è vietato convogliare liquidi corrosivi, facilmente infiammabili, aggressivi o esplosivi, acqua salata nonché acqua potabile
· non utilizzarlo in stagni balneabili
· non utilizzarlo mai senza flusso d'acqua

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare in mano a bambini l'imballaggio dell'apparecchio in quanto può essere fonte di pericoli (pericolo di soffocamento!).
• Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.

• Non utilizzare l'apparecchio se non funziona correttamente o se è danneggiato.
  · Non utilizzare mai l'apparecchio con un cavo elettrico danneggiato.

• Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.
• Non trasportare l'apparecchio tenendolo per il cavo elettrico e, per il disinserimento dalla rete elettrica, tirare sempre la spina e non il cavo o l'apparecchio.
• Proteggere il cavo elettrico dal calore, dall'olio e da spigoli vivi. È vietato calpestare il cavo di allacciamento se è stato posato nella terra o nella ghiaia senza guaina.
• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
  · Non effettuare mai modifiche tecniche all'apparecchio.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.
• Utilizzare l'apparecchio solo se nessuno è presente nello stagno!

Non far mai funzionare una lampada UVC al di fuori dell'alloggiamento.
· Non guardare mai la luce della lampada UVC.

- Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali.

- L'apparecchio deve essere protetto tramite un interruttore differenziale con una corrente nominale differenziale di intervento pari a max 30 mA.

- Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

- Prima di ogni lavoro, scollegare l'apparecchio dalla rete.

- I dati elettrici dell'apparecchio devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.

- I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).

- In base alla VDE, la distanza di sicurezza dell'apparecchio dall'acqua deve essere di almeno 2 m.

• I cavi di alimentazione non devono avere una sezione trasversale minore di quella delle condutture a tubo flessibile di gomma con la sigla H05RN-F. Le condutture di prolungamento devono soddisfare le norme DIN VDE 0620.
• Non si deve sostituire il cavo di alimentazione di questo apparecchio. In caso di danneggiamento del cavo, l'apparecchio non potrà più essere utilizzato.
• Proteggere la presa elettrica e la spina dall'umidità e dal bagnato. Formare assolutamente una curva di sgocciolamento con il cavo di rete.

Questa impedisce che l'acqua che eventualmente scorre lungo il cavo possa arrivare alla presa e provocare un cortocircuito.

- Collegare l'apparecchio solo a una presa di corrente correttamente installata e dotata di contatto di terra.

4. Messa in funzione

Impiego

• Il depuratore UVC può essere fatto funzionare con uno (☒F) o due tubi di uscita (☒E).
• Il depuratore UVC può essere fatto funzionare con un filtro (☒F). A tale scopo chiudere uno dei due scarichi con il tappo cieco.

Inserire la lampada UVC

1. Inserire la lampada UVC fornita in dotazione nel depuratore. (vedi Capitolo 6. Manutenzione – sostituire la lampada).

Montare il depuratore UVC su un supporto fisso(☒A)

Per assicurare una posizione stabile, è possibile fissare il depuratore UVC su un supporto fisso (p. es. piastra di legno o di metallo). A tale scopo procedere nel modo seguente:

1. Praticare dei fori di fissaggio corrispondenti.
2. Avvitare il depuratore UVC sulla piastra di legno o di metallo.

Se si desidera far funzionare il depuratore UVC senza supporto fisso, è necessario assicurare che il depuratore UVC poggi stabilmente sui piedi di fissaggio.

Estrarre il depuratore UVC dal supporto a staffa (☒B)

1. Rimuovere le viti di fissaggio.
2. Rimuovere le staffe di fissaggio.
3. Estrarre il depuratore UVC dai piedi di fissaggio.

Montare i tubi flessibili

1. Con una sega, accorciare il bocchettone al diametro del proprio tubo flessibile (☒C).
2. Collegare il tubo flessibile corrispondente con il bocchettone ②.
3. Inserire il disco di tenuta ③ nel dado a risvolto ① (☒D).
4. Con il dado a risvolto, avvitare il bocchettone sul raccordo a vite desiderato sull'alloggiamento del depuratore UVC.

Consigliamo di fissare i tubi flessibili con cravatte fermatubi.

5. Funzionamento

Accendere il depuratore UVC

ATTENZIONE! Scossa elettrica!

- Posizionare il depuratore UVC a una distanza di almeno 2 m dalla riva dello stagno.

ATTENZIONE! Danni materiali.

- Non far funzionare il depuratore UVC senza flusso d'acqua. L'acqua serve per il raffreddamento della lampada UVC.

1. Posizionare il depuratore UVC su un fondo stabile, montare il depuratore UVC su un supporto fisso.
2. Montare i raccordi portagomma corrispondenti.
3. Inserire la spina nella presa elettrica. Attenzione: Il depuratore UVC entra immediatamente in funzione!

Quando la lampada UVC funziona regolarmente, i bocchettoni trasparenti sono illuminati.

Spegnere il depuratore UVC

1. Estrarre la spina dalla presa elettrica.

6. Manutenzione

ATTENZIONE! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, estrarre la spina elettrica.

AVVISO! Pericolo di lesioni.

I bulbi in vetro e la lampada UVC sono fragili e possono causare lesioni da taglio in caso di rottura del vetro.

- Maneggiare i bulbi in vetro e la lampada UVC con cautela.

ATTENZIONE! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funziona-mento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento del depuratore UVC per un lungo periodo.

Pulire il bulbo in vetro

1. Estrarre la spina elettrica.
2. Svitare il portalampada. Premere il tasto di sblocco, ruotare il portalampada in senso antiorario ed estrarre il portalampada dall'alloggiamento (☒G).
3. Pulire il bulbo in vetro con un detergente per vetro d'uso commerciale.
4. Rimontare il portalampada nell'ordine inverso. A tale scopo, spingere i denti di bloccaggio del portalampada attraverso le aperture apposite nell'alloggiamento (☒L).
5. Avvitare il portalampada in senso orario fino all'incastro.

Sostituire la lampada

Al più tardi dopo ca. 8000 ore di esercizio, sostituire la lampada UVC poiché in seguito la potenza UVC si riduce fortemente. A tale scopo procedere nel modo seguente:

1. Estrarre la spina elettrica.
2. Svitare il portalampada. Premere il tasto di sblocco, ruotare il portalampada in senso antiorario ed estrarre il portalampada dall'alloggiamento (☒G).
3. Rimuovere la vite di sicurezza (☒H).
4. Rimuovere la vite di arresto ed estrarre il bulbo in vetro con cautela dal portalampada.
5. Estrarre la lampada UVC dall'imballaggio. Inserire la lampada UVC nel portalampada (☒I).
6. Rimontare il depuratore UVC nell'ordine inverso. A tale scopo, inserire il bulbo in vetro con cautela nel portalampada. Spingere l'anello di tenuta ⑦ del bulbo in vetro verso il basso nell'interstizio tra il bulbo in vetro e il portalampada (☒J).

i

Durante l'assemblaggio, assicurare che l'anello di tenuta ⑤ sia montato e che l'anello di bloccaggio ⑥ ingrani nel dente del portalampada (☒J).

1. Ruotare la vite di arresto fino alla battuta sul dente del portalampada (☒K).
2. Fissare la vite di arresto con la vite di sicurezza.
3. Rimontare il portalampada nell'ordine inverso. A tale scopo, spingere i denti di bloccaggio del portalampada attraverso le aperture apposite nell'alloggiamento (☒L).
4. Avvitare il portalampada in senso orario fino all'incastro.

7. Eliminazione di guasti

ATTENZIONE! Scossa elettrica!

- Prima dell'eliminazione di guasti, estrarre la spina.

Guasto Possibile causa Rimedio

La lampada UVC non è accesa	Manca la tensione di rete	► Verificare la tensione di rete► Controllare la linea di alimentazione
	La spina non è inserita ► Inserire la spina nella presa elettrica
	La lampada UVC è difettosa ► Sostituire la lampada UVC
L'acqua è torbida	Il bulbo in vetro è sporco	► Pulire il bulbo in vetro
	La lampada UVC non ha più potenza	► Sostituire la lampada UVC

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

8. Messa fuori servizio

Immagazzinamento e preparazione per l'inverno

Pulire l'apparecchio

1. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea:

All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

9. Dati tecnici

	UVC-24 UVC-36		UVC-60
Tipo 5304 5305			5306
Potenza nominale 26 W 38 W			60 W
Stagno senza semina di materiale ittico 26000 | 36000 I			60000 I
Stagno con semina di materiale ittico 13000 | 18000 I			30000 I
Stagno con semina di koi 6500 | 9000 I			15000 I
Ingombri (L × P × A)495 × 345 × 155 mm
Lunghezza del cavo 5 m
Raccordi idrici 1“ – 1	14 “ – 112 “
Temperatura del fluido pompato	+4°C – +35°C
Tensione di rete/Frequenza	220 – 240 V / 50 Hz

10. Pezzi di ricambio

Vedi a pagina 3.
