Ürün Tipi	Bahçe Göleti için UVC Arıtıcı
Marka	EHEIM
Model	Clear UVC60 (5306)
Nominal Güç	60 W
Şebeke Gerilimi	220 – 240 V / 50 Hz
Kablo Uzunluğu	5 m
Boyutlar (U × G × Y)	495 × 345 × 155 mm
Su Bağlantıları	1", 1 1/4", 1 1/2"
Maksimum Gölet Hacmi (balıksız)	60.000 L
Maksimum Gölet Hacmi (balıklı)	30.000 L
Maksimum Gölet Hacmi (koili)	15.000 L
Ortam Sıcaklığı	+4 °C ile +35 °C arası
Koruma Sınıfı	IPX4
Güvenlik	30 mA kaçak akım koruma cihazı gereklidir
Ana Fonksiyon	UVC ışınımı ile su arıtma
UVC Lamba	8.000 saat ömür, değiştirilebilir
Bakım	Cam ampulü cam temizleyici ile temizleyin
Kullanım	Filtreli veya filtresiz, dayanıklı bir destek üzerinde
Dahil Aksesuarlar	UVC lamba, cam ampul, bağlantı parçaları, kelepçeler
Yedek Parçalar	EHEIM'den temin edilebilir
Tip Kodu	5306

Sık sorulan sorular - Clear UVC60 EHEIM

EHEIM Clear UVC60 UVC arıtıcı nereye kurulur?

Arıtıcıyı gölet kenarından en az 2 metre uzakta, dayanıklı bir destek (ahşap veya metal plaka) üzerine kurun. Donmaya karşı korunaklı ve çocukların erişemeyeceği bir yerde olmalıdır.

Clear UVC60'a borular nasıl bağlanır?

Bağlantı borusunu borunuzun çapına (1", 1 1/4" veya 1 1/2") kısaltın. Conta rondelasını rakor somununa yerleştirin, ardından tümünü kasadaki iki rakorundan birine vidalayın.

Clear UVC60 filtresiz kullanılabilir mi?

Evet, UVC arıtıcı bir filtreyle (bir çıkışı tapa ile kapatın) veya iki çıkışla kullanılabilir. Ancak lambayı soğutmak için sürekli su akışı gerektirir.

Clear UVC60'ın UVC lambası nasıl değiştirilir?

Cihazın fişini çekin. Kilitleme düğmesine basarak lamba tutucuyu sökün. Emniyet vidasını, ardından blokaj vidasını çıkarın. Eski lambayı çıkarın ve yenisini yuvaya takın. Ters sırayla yeniden monte edin, conta halkasının doğru yerleştiğinden emin olun. Lambayı 8.000 saat kullanımdan sonra değiştirin.

Cam ampul nasıl temizlenir?

Cihazın fişini çekin. Lamba tutucuyu sökün ve çıkarın. Cam ampulü ticari bir cam temizleyici ile temizleyin. Kilitleme çıkıntılarını deliklere geçirerek ve saat yönünde çevirerek yerine oturtun.

UVC lamba yanmazsa ne yapmalı?

Önce şebeke gerilimi olup olmadığını ve fişin iyi takılı olduğunu kontrol edin. Kablo hasarlıysa cihaz imha edilmelidir. Her şey normalse, lamba büyük olasılıkla arızalıdır ve değiştirilmelidir.

UVC lambanın ömrü ne kadardır?

UVC lambası yaklaşık 8.000 saat çalışmadan sonra değiştirilmelidir, çünkü gücü bu süreden sonra önemli ölçüde azalır. Düzenli değiştirme, optimum arıtma sağlar.

Clear UVC60 kışın kullanılabilir mi?

Hayır, cihaz dondan korunacak şekilde saklanmalıdır (minimum sıcaklık +4 °C). Kış öncesi temizleyin ve kuru, donsuz bir yerde saklayın.

Önemli güvenlik önlemleri nelerdir?

Maksimum 30 mA kaçak akım koruma cihazı kullanın. Lambayı asla kasa dışında kullanmayın. Yanan lambaya bakmayın. Bakım öncesi fişi çekin. Cihaz sudan en az 2 metre uzakta olmalıdır.

Clear UVC60 tuzlu su veya havuzlar için uygun mudur?

Hayır, cihaz yalnızca tatlı su bahçe göletleri için tasarlanmıştır. Tuzlu su, içme suyu, doğal havuzlar veya ticari kullanım için uygun değildir.

KULLANIM KILAVUZU Clear UVC60 EHEIM

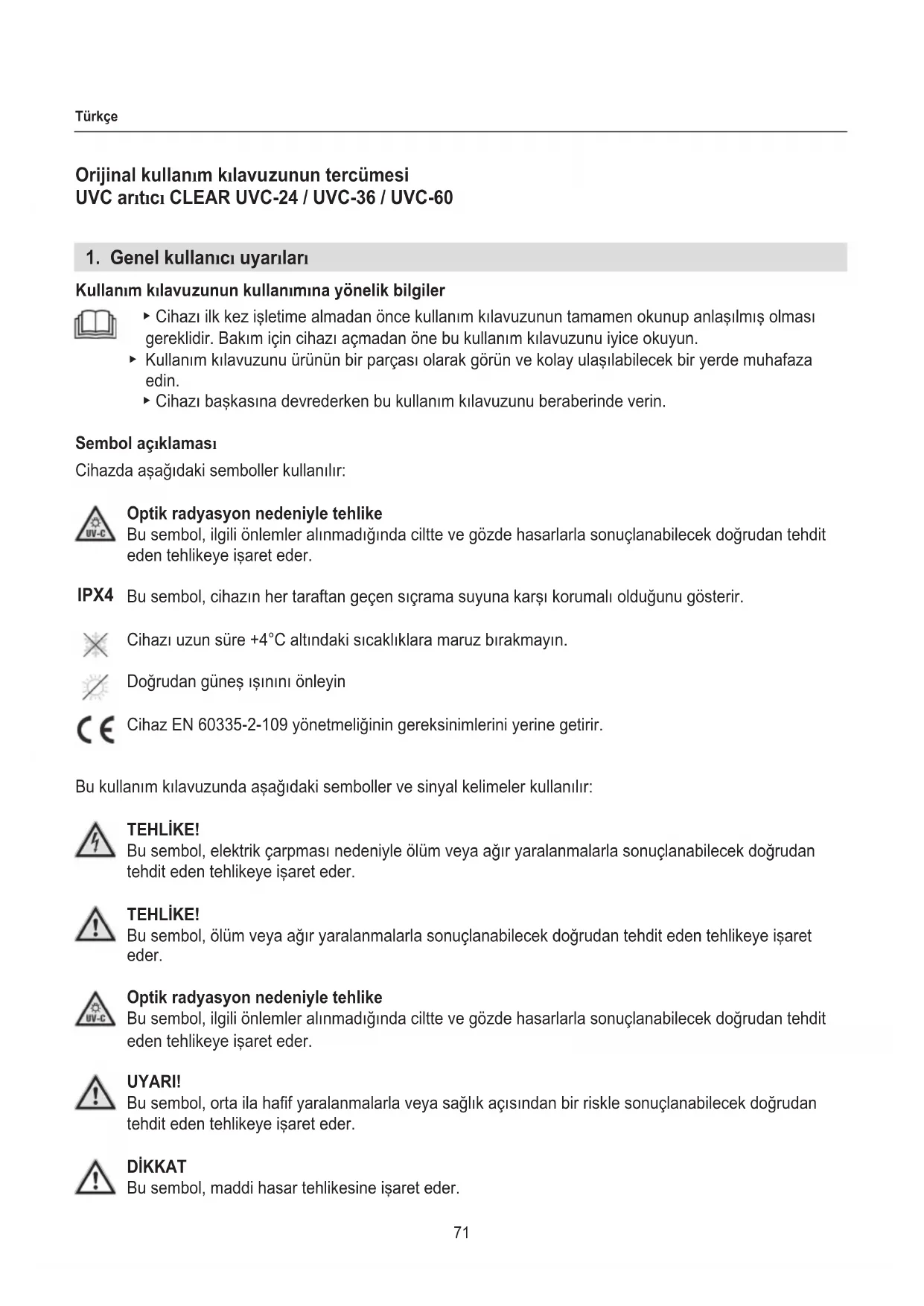

tr İşletim kılavuzunun

Orijinal kullanım kılavuzunun tercümesi

UVC aritici CLEAR UVC-24 / UVC-36 / UVC-60

1. Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına yönelik bilgiler

▶ Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir. Bakım için cihazı açmadan öne bu kullanım kılavuzunu iyice okuyun.
- Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
- Cihazı başkasına devrederken bu kullanım kılavuzunu beraberinde verin.

Sembol açıklaması

Cihazda aşağıdaki semboller kullanılır:

Optik radyasyon nedeniyle tehlike

Bu sembol, ilgili önlemler alınmadığında ciltte ve gözde hasarlarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

IPX4 Bu sembol, cihazın her taraftan geçen sıçrama suyuna karşı korumalı olduğunu gösterir.

Cihazı uzun süre +4°C altındaki sıcaklıklara maruz bırakmayın.

Doğrudan güneş ışınınlı önleyin

Cihaz EN 60335-2-109 yönetmeliğinin gereksinimlerini yerine getirir.

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır:

TEHLİKE!

Bu sembol, elektrik çarpması nedeniyle ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

TEHLİKE!

Bu sembol, ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Optik radyasyon nedeniyle tehlike

Bu sembol, ilgili önlemler alınmadığında ciltte ve gözde hasarlarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

UYARI!

Bu sembol, orta ila hafif yaralanmalarla veya sağlık açısından bir riskle sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

DİKKAT

Bu sembol, maddi hasar tehlikesine işaret eder.

i Faydalı bilgi ve ipuçları içeren açıklama.

☒A Bir resim yönlendirmesi, burada resim A'ya yönlendirme

Bir işlem yapmanız talep ediliyor.

2. Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Bahçe havuzlarının temizliği için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

· UVC lambasını kesinlikle gövde dışında işletmeyin ya da başka amaçlar için kullanmayın.

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
  Tahriş edici, kolay yanan, agresif veya patlayıcı maddeler, tuzlu su ve içme suyu basılmamalıdır
  · Yüzme havuzlarında kullanılmamalıdır
• Asla su akışı olmadan çalıştırılmamalıdır

3. Güvenlik uyarları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Cihaz ambalajının çocukların eline geçmesine izin vermeyin, aksi halde tehlikeye maruz kalabilirler (boğulma tehlikesi!).
• Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamış olmaları durumunda 8 yaş üzerindeki çocuklar ve fiziksel, sensörik veya zihinsel becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tarafından gerçekleştirilmemelidir.

• Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve fişin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.

• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.

• Cihazı asla hasarlı bir elektrik kablosu ile kullanmayın.
• Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.
• Cihazı elektrik kablosundan tutup taşımayın ve elektrik şebekesinden ayırmak için daima fişinden çekin, kablodan veya cihazdan değil.
• Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun. Kablo kanalsız olarak toprağın veya taşların altına döşenmiş olması durumunda bağlantı hattının üzerine basılmamalıdır.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
• Cihazı yalnızca havuzun içinde hiç kimse olmadığında çalıştırın!

- UVC lambasını kesinlikle gövde dışında kullanmayın.

- Kesinlikle UVC lambasının ışığına bakmayın.

- Elektrik tesisatları uluslararası ve ulusal düzenleyici yönetmeliklerine uygun olmalıdır.

- Cihaz azami 30 mA'lik kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmış olmalıdır.

- Soru ve sorunlarımız için bir elektrik uzmanına başvurun.

- Cihazı tüm çalışmalardan önce elektrik şebekesinden ayırın.

- Cihazın elektrik verileri akım şebekesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.

- Uzatma kablosu ve akım dağıtıcılar açık alanda kullanmak için uygun olmalıdır (sıçrama korumalı).

- Cihazın suya olan güvenlik mesafesi VDE uyarınca en az 2 m olmalıdır.

- Elektrik hatları H05RN-F3G0,75 işareti taşıyan lastik hortum hatlarından daha düşük bir kesite sahip olmamalıdır. Uzatma hatları DIN VDE 0620 talepleri için yeterli olmalıdır.

- Bu cihazın elektrik hattı değiştirilemez. Hattın hasar görmesi duru munda cihaz hurdaya ayrılmalıdır.

• Prizi ve elektrik fişini neme ve ıslaklığa karşı koruyun. Elektrik kablosu ile mutlaka bir damlama döngüsü oluşturun. Bu, kablo boyunca akan suyun prize ulaşıp kısa devreye neden olmasını önler.
• Cihazı yalnızca talimatlar doğrultusunda tesis edilmiş bir sigortalı prize bağlayın.

4. İşletime alma

Kullanım

UVC artıcı, bir (☒F) veya iki tahliye hortumu (☒E) ile işletmebilir.
- UVC artıcı bir filtre ile işletmebilir (☒F). Bunun için her iki çıkışı bir kör tapa ile kapatın.

UVC lambanın yerleştirilmesi

1. Birlikte teslim edilen UVC lambalarını havuz artıcıya yerleştirin.
   (Bkz. Bölüm 6. Bakım – Lamba değişimi).

UVC arıtıcının sabit altlığa monte edilmesi (☒A)

Güvenli bir duruş için UVC arıtıcıyı sabit bir altlığa (örn. ahşap, metal plakalar) sabitleyebilirsiniz. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. İlgili sabitleme deliklerini açın.
2. UVC arıtıcıyı ahşap ya da metal plakaya vidalayın.

UVC artıcıyı sabit altlık olmadan işletmek istiyorsanız UVC arıtıcının stabil olarak sabitleme ayaklarının üzerinde durmasına dikkat edin.

UVC articının askılı tutucudan çıkarılması (☒B)

1. Sabitleme civatalarını sökün.
2. Sabitleme askısını çıkarın.
3. UVC arıtıcıyı sabitleme ayaklarından kaldırıp çıkarın.

Hortumların montajı

1. Bir testere ile bağlantı manşonunu hortumunuzun çapına uyarlayın (☒C).
2. İlgili hortumu, bağlantı manşonlarına bağlayın ②.
3. Conta pulunu ③ atkı somununa ① (☒D) yerleştirin.
4. Atkı somunu ile bağlantı manşonunu, UVC artıcı gövdesinde istediğiniz vida bağlantısına vidalayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

5. Kullanım

UVC articının çalıştırılması

DİKKAT! Elektrik çarpması!

▶ UVC arıtıcıyı havuz kıyısına en az 2 m uzaklıkta kurun.

DİKKAT Maddi hasar.

▶ UVC arıtıcıyı su akışı olmadan işletmeyin. Su, UVC lambasının soğutulmasına hizmet eder.

1. UVC arıtıcıyı stabil bir zemine koyun, UVC arıtıcıyı sabit bir altlığa monte edin.
2. İlgili hortum bağlantılarını monte edin.
3. Elektrik fişini prize takın. Dikkat: UVC artıcı hemen işletme hazır hale gelir!

UVC lambası tekniğine uygun bir şekilde çalışırsa şeffaf bağlantı manşonları yanar.

UVC arıtıcının kapatılması

1. Elektrik fişini prizden çıkarın.

6. Bakım

DİKKAT! Elektrik çarpması!

- Tüm bakım çalışmalarından önce elektrik fişini çıkarın.

UYARI! Yaralanma tehlikesi.

Cam pistonlar ve UVC lambası kırılabilir ve cam kırılması durumunda kesik yaralanmaları meydana gelebilir.

▶ Cam pistonları ve UVC lambasını dikkatli bir şekilde kullanın.

DİKKAT Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve UVC artıcı işlevselliğinin uzun süre devam etmesini sağlar.

Cam piston temizliği

1. Elektrik fişini çekin.
2. Lamba yuvasının vidalarını sökün. Kilit açma tuşuna basın, lamba yuvasını saat yönü tersinde çevirip lamba yuvasını gövdeden (☒G) çekin.
3. Cam pistonu piyasada bulunan bir cam temizleyici ile temizleyin.
4. Lamba yuvasını ters sırada tekrar monte edin. Bunun için lamba yuvasının kilitleme burunlarını gövdedeki (☒L) ilgili delikler arasından itin.
5. Lamba yuvasını oturana kadar saat yönünde çevirin.,

Lamba değişimi

UVC gücü bundan sonra güçle azaldığından UVC lambasını en geç yakl. 8000 işletim saatinden sonra değiştirin. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. Elektrik fişini çekin.
2. Lamba yuvasının vidalarını sökün. Kilit açma tuşuna basın, lamba yuvasını saat yönü tersinde çevirip lamba yuvasını gövdeden (☒G) çekin
3. Emniyet civatasını (☒H) çıkarın.
4. Sıkıştırma civatasını çıkarın ve cam pistonu dikkatli bir şekilde lamba yuvasından çekin.
5. UVC lambasını ambalajdan çıkarın. UVC lambasını lamba soketine (☒I) takın.
6. UVC arıtıcıyı tekrar ters işlem sırasıyla monte edin. Bunun için cam pistonu dikkatli bir şekilde lamba yuvasına takın. Cam pistonun sızdırmazlık bileziğini ⑦ parmak uçlarınızla aşağı doğru cam piston ve lamba yuvası (☒J) arasındaki boşluğa itin.

Montaj sırasında sızdırmazlık bileziğinin ⑤ takılı olmasına ve blokaj bileziğinin ⑥ lamba yuvası burnunu kavramasına dikkat edin (☒J).

1. Sıkıştırma civatasını lamba yuvasının burnundaki dayanağa kadar çevirin (☒K).
2. Sıkıştırma civatasını emniyet civatası ile emniyete alın.
3. Lamba yuvasını ters sırada tekrar monte edin. Bunun için lamba yuvasının kilitleme burunlarını gövdedeki (☒L) ilgili delikler arasından itin.
4. Lamba yuvasını oturana kadar saat yönünde çevirin.,

7. Arızaların giderilmesi

DİKKAT! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fişi prizden çıkarın.

Arıza Olası sebebi Çözüm

UVC lambası yanmıyor	Elektrik gerilimi yok	► Elektrik gerilimini kontrol edin► Besleme hattını kontrol edin
	Elektrik fişi takılı değil	► Elektrik fişini prize takın
	UVC lambası arızalı	► UVC lambasını değiştirin
Su temiz değil	Cam piston kirli	► Cam pistonu temizleyin
	UVC lambası artık performans göstermiyor	► UVC lambasını değiştirin

Diğer arızalarda lütfen EHEIM servisine başvurun.

8. İşletim dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

Cihazın temizlenmesi

1. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinide ilgili yasal talimatları dikkate alın.

Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tasfiyesine yönelik bilgi:

Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tasfiye işlemi, eski elektronik cihazlara (WEEE) yönelik 2012/19/EU sayılı AT yönetmeliği temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

9. Teknik veriler

	UVC-24 UVC-36		UVC-60
Tip 5304 5305			5306
Nominal güç 26 W 38 W			60 W
Balıksız havuz 26000 l 36000 l			60000 l
Balıklı havuz 13000 l 18000 l			30000 l
Koi balıklı havuz 6500 l 9000 l			15000 l
Ölçüler (U x G x D) 495 × 345 × 155 mm
Kablo uzunluğu 5 m
Su bağlantıları 1“ – 1	14 “ – 112 “
Malzeme sıcaklığı +4°C – +35°C
Şebeke voltajı/frekans	220 – 240 V / 50 Hz

10. Yedek parçalar

Bkz. sayfa 3.
