| Type de produit | Aspirateur eau et poussière avec fonction soufflage |
| Marque | Vonroc |
| Modèle | VC506AC |
| Tension d'alimentation | 220-240 V~ |
| Fréquence | 50/60 Hz |
| Puissance absorbée | 1400 W |
| Capacité du réservoir | 20 L (sec 15 L, humide 12 L) |
| Filtre pour aspirer à sec | Filtre HEPA |
| Filtre pour aspirer des liquides | Filtre en mousse |
| Diamètre du tuyau | 32 mm |
| Diamètre de la prise d'entrée d'air | 52 mm |
| Longueur du câble | 6 m |
| Poids (avec accessoires) | 6 kg |
| Classe de protection | IPX4 |
| Pression d'aspiration | 19 kPa |
| Débit d'air | 1,8 m³/min |
| Fonctions principales | Aspiration à sec, aspiration humide, soufflage |
| Utilisation prévue | Domestique, atelier, véhicule, garage |
| Sécurité | Double isolation (classe II), flotteur d'arrêt en mode humide |
| Entretien et nettoyage | Nettoyer les filtres à l'eau savonneuse, vider le réservoir après chaque utilisation |
| Pièces détachées recommandées | Sac à poussière VC805AA / VC809AA, filtre HEPA, filtre mousse |
| Garantie | Garantie légale contre les défauts de fabrication |
FOIRE AUX QUESTIONS - VC506AC Vonroc
Questions des utilisateurs sur VC506AC Vonroc
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice VC506AC - Vonroc et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VC506AC de la marque Vonroc.
MODE D'EMPLOI VC506AC Vonroc
Consultez les avertissements de sécurité, les avertissements de sécurité additionnels ainsi que les instructions fournis ici. Le non-respect des avertissements de sécurité et des instructions peut occasionner une électrocution, un incendie ou des blessures graves. Conservez les avertissements de sécurité et les instructions pour référence future.
Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque d'électrocution.

En cas d'endommagement du câble secteur et durant le nettoyage et l'entretien, débranche immédiatement la fiche de la prise secteur.

Machine de classe II - Double isolation - vous n'avez pas besoin de prise avec mise à la terre.

Si la temperature des substances dépasse 40°C, un risque d'incendie est possible.

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité applicables des directives européennes.
Remarques LIEES a la securite

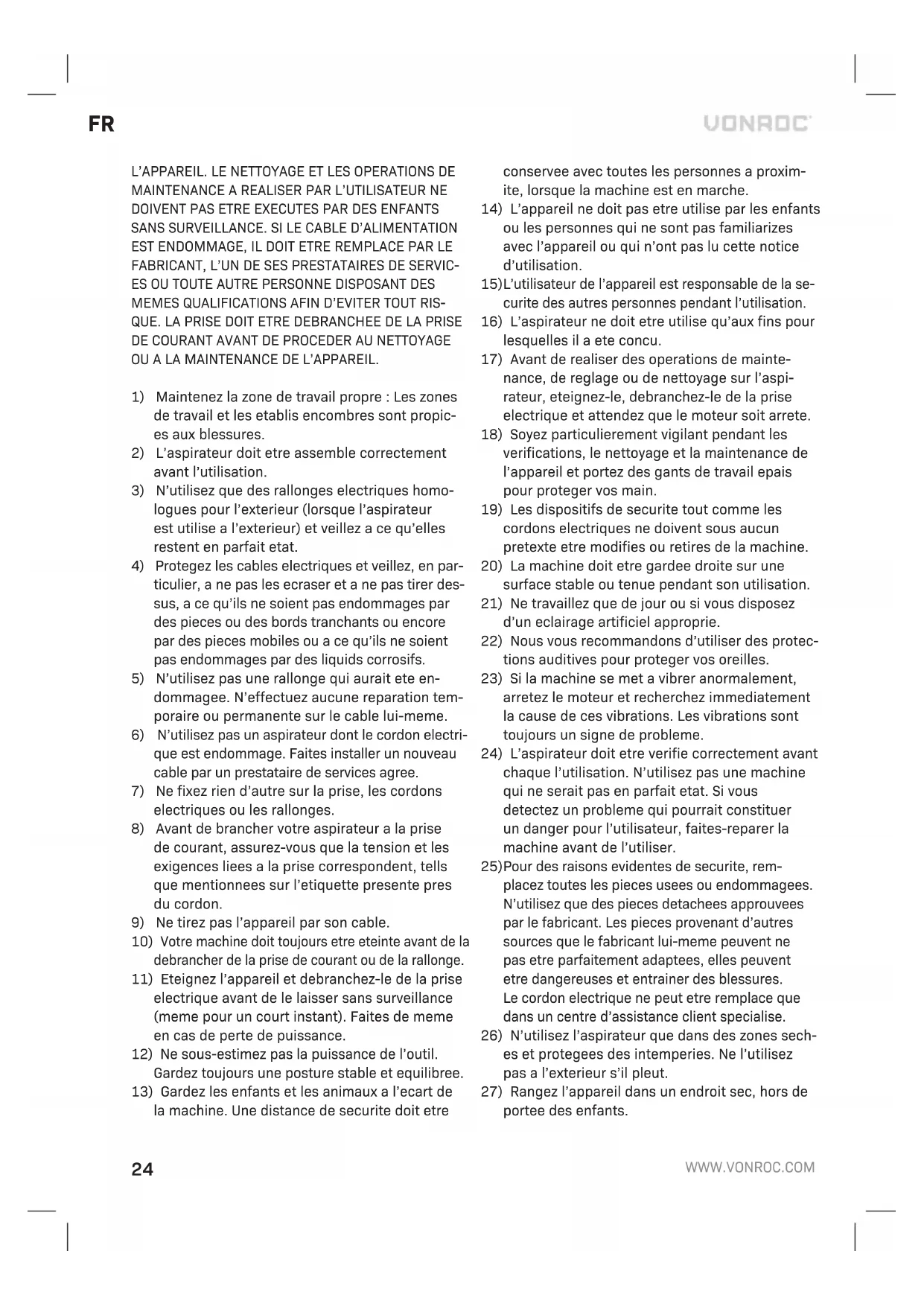

CET APPAREIL POT ETRE UTILISE PAR DES ENFANTS AGES DE 8 ANS ET PLUS ET PAR DES PERSONNES AUX CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU QUI MANQUENT D'EXPERIENCE ET DE CONNAISSANCE, A CONDITION QU'ILS SOIENT SUPERVISES OU QU'ILS AIENT ETE FORMES SUR LA FACON SURE D'UTILISER L'APPAREIL ET QU'ILS COMPRENNT LES RISQUES ENCOURUS. LES ENFANTS NE DOIVENT PAS JOUER AVEC
L'APPAREIL. LE NETTOYAGE ET LES OPERATIONS DE MAINTENANCE A REALISER PAR L'UTILISATEUR NE DOIVENT PAS ETRE EXECUTES PAR DES ENFANTS SANS SURVEILLANCE. SI LE CABLE D'ALIMENTATION EST ENDOMMAGE, IL DOIT ETRE REMPLACE PAR LE FABRICANT, L'UN DE SES PRESTATAIRES DE SERVICES OU TOUTE AUTRE PERSONNE DISPOSANT DES MEMES QUALIFICATIONS AFIN D'EVITER TOUT RISQUE. LA PRISE DOIT ETRE DEBRANCHEE DE LA PRISE DE COURANT AVANT DE PROCEDER AU NETTOYAGE OU A LA MAINTENANCE DE L'APPAREIL.
1) Maintenez la zone de travail propre : Les zones de travail et les établis encombrés sont propices aux blessures. 2) L'aspirateur doit être assemblé correctement avant l'utilisation. 3) N'utilisez que des rallonges électriques homologuées pour l'extérieur (lorsque l'aspirateur est utilisé à l'extérieur) et veillez à ce qu'elles restent en parfait état. 4) Protegez les câbles électriques et veillez, en particulier, à ne pas les écraser et à ne pas tirer dessus, à ce qu'ils ne soient pas endommagés par des pièces ou des bords tranchants ou encore par des pièces mobiles ou à ce qu'ils ne soient pas endommagés par des liquides corrosifs. 5) N'utilisez pas une rallonge qui aurait été endommagée. N'effectuez aucune réparation temporaire ou permanente sur le câble lui-même. 6) N'utilisez pas un aspirateur dont le cordon électrique est endommagé. Faites installer un nouveau câble par un prestataire de services agréé. 7) Ne fixez rien d'autre sur la prise, les cordons électriques ou les rallonges. 8) Avant de brancher votre aspirateur à la prise de courant, assurez-vous que la tension et les exigences liées à la prise correspondent, telles que mentionnées sur l'étiquette présente près du cordon. 9) Ne tirez pas l'appareil par son câble. 10) L'appareil doit toujours être éteint avant de le débrancher de la prise de courant ou de la rallonge. 11) Éteignez l'appareil et débranchez-le de la prise électrique avant de le laisser sans surveillance (même pour un court instant). Faites de même en cas de perte de puissance. 12) Ne sous-estimez pas la puissance de l'outil. Gardez toujours une posture stable et équilibrée. 13) Gardez les enfants et les animaux à l'écart de la machine. Une distance de sécurité doit être
conservée avec toutes les personnes à proximité, lorsque la machine est en marche.
14) L'appareil ne doit pas être utilisé par les enfants ou les personnes qui ne sont pas familiarisées avec l'appareil ou qui n'ont pas lu cette notice d'utilisation. 15) L'utilisateur de l'appareil est responsable de la sécurité des autres personnes pendant l'utilisation. 16) L'aspirateur ne doit être utilisé qu'aux fins pour lesquelles il a été conçu. 17) Avant de réaliser des opérations de maintenance, de réglage ou de nettoyage sur l'aspirateur, éteignez-le, débranchez-le de la prise électrique et attendez que le moteur soit arrêté. 18) Soyez particulièrement vigilant pendant les vérifications, le nettoyage et la maintenance de l'appareil et portez des gants de travail épais pour protéger vos mains. 19) Les dispositifs de sécurité tout comme les cordons électriques ne doivent sous aucun prétexte être modifiés ou retirés de la machine. 20) La machine doit être gardée droite sur une surface stable ou tenue pendant son utilisation. (21) Ne travailliez que de jour ou si vous disposez d'un éclairage artificiel approprié. 22) Nous vous recommandons d'utiliser des protections auditives pour protéger vos oreilles. 23) Si la machine se met à vibrer anormalement, arrêtez le moteur et recherchez immédiatement la cause de ces vibrations. Les vibrations sont toujours un signe de problème. 24) L'aspirateur doit être vérifié correctement avant chaque utilisation. N'utilisez pas une machine qui ne serait pas en parfait état. Si vous détectez un problème qui pourrait constituer un danger pour l'utilisateur, faites réparer la machine avant de l'utiliser. 25) Pour des raisons évidentes de sécurité, remplacez toutes les pièces usées ou endommagées. N'utilisez que des pièces détachées approuvées par le fabricant. Les pièces provenant d'autres sources que le fabricant lui-même peuvent ne pas être parfaitement adaptées, elles peuvent être dangereuses et entraîner des blessures. Le cordon électrique ne peut être remplacé que dans un centre d'assistance client spécialisé. 26) N'utilisez l'aspirateur que dans des zones sèches et protégées des intempéries. Ne l'utilisez pas à l'extérieur s'il pleut. 27) Rangez l'appareil dans un endroit sec, hors de portée des enfants.
28) Ne laissez pas le cordon electrique trainer une fois le nettoyage terminé. Il pourrait faire trebucher des personnes. 29) Soyez prudent pour vider le réserveir, surtout s'il est lourd. 30) Afin d'eviter tout risque de combustion spontanee, videz le réserve après chaque utilisation. 31) N'utilisez pas cette machine pour aspirer des matieres inflammbles ou des liquides combustibles, comme de l'essence, du toner ou des substances volatiles et n'utilisez pas la machine dans les lieux ou ces matieres sont presents. N'aspirez pas d'acides. 32) Veillez a n'aspirer aucune matière toxique, cancerigene, combustible ou toute autre matière dangereuse, comme l'amiate, la poussiere d'amiate, l'arsenic, le baryum, le beryllium, le plomb, les pesticides ou toute autre substance dangereuse pour votre sante. 33) Soyez extremement prudent en aspirant les cendres de bois et de charbon, la suite, le ciment, le platre ou la poussiere de panneau de platre. Ces particules sont extremement fines. Elles peuvent traverser les filtres et amoindrir les performances du moteur ou encore etre projetees dans l'air. Nous recommendons donc vivement d'utiliser le filtré en tissu avec un sac a poussiere lorsque ce type de matieres est aspire. 34)N'aspirez aucune substance incandescente ou en train de se consumer comme des cigarettes, des megots, des allumettes ou des cendres chaudes. 35) N'aspirez jamais d'eau salee, elle pourrait detruire le moteur.
Avertissements LIES a la securite propres aux operations de soufflage
a) Ne dirigez l'échappement d'air que vers la zone d'intervention. Jamais vers d'autres personnes ou des animaux. b) Risque de projection d'objets. Éloignez les personnes approximativement de la zone d'intervention. c) Portez systématiquement des lunettes de protection pour utiliser la fonction Soufflage.
Sécurité électrique
Lorsque vous utilisez des machines électriques, veuillez toujours observer les consignes de sécurité locales en vigueur afin de réduire les risques d'incendie, de décharge électrique et de blessure. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité fournies avec le produit.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.
Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.
L'aspirateur est prévu pour l'aspiration domestique d'éléments secs et humides, à la maison, dans les pièces en travaux, les véhicules ou les garages. L'aspirateur dispose d'une fonction Soufflage. Il peut servir pour souffler la poussière et les débris. Cet appareil n'est pas destiné à un usage commercial ou industriel.
SPECIFICATIONS TECHNIQUES
| N° de modele VC506AC | |
| Tension de secteur 220-240V~ | |
| Fréquence de secteur 50-60 Hz | |
| Entrée d'alimentation 1400W | |
| Longueur de cable 6m | |
| Classe de protection IPX4 | |
| Puisance d'aspiration 19 kPA, | 1,8 m³/min |
| Capacité du réservoir env. 20 L | |
| Volume utile sec env. 15 L | |
| Volume utile humide env. | 12L |
| Filtre - élément sec | Filtre HEPA |
| Filtre - élément humide | Filtre à mousse |
| Tube | Ø32mm |
| Diamètre de la prise d'entrée d'air (29 Fig. D) | Ø52mm |
| Sac à poussière recommandé | VC805AA / VC809AA |
| Poids (avec tous les accessoires) env. | 6kg |
Description
Les nombres dans le texte se rapportent aux schémas des pages 2-4.
- Interrupteur marche/arrêt
- Poignée de transport
- Prise Soufflage
- Rangement pour le câble électrique
- Adaptateur de fonction de soufflage
- Section haute
- Attaches
- Reservoir
- Base 10. Flotteur 11. Roulettes 12. Sortie évacuation
- Cache Sortie évacuation
- Prise Aspiration
- Cage du filtré
- Rangement des embouts 17. Tuyau 18. Adaptateur poignée
- Poignée amovible
- Poignee
- Embout pour sol mouillé, sec. 22. Brosse ronde. 23. Suceur plate.
- Embout pour l'aspiration dans les véhicules
- Adapteur pour outil électrique
- Sac à poussière
- Filtre HEPA
- Filtre en mousse
- Prise d'entree
3. Montage

Avant le montage, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.
- Enlevez le bac (8) sur la base (9), comme illustré par la Fig. B. Veillez à ce que la base (9) soit parfaitement fixée.
- Installez le filtre (27, 28). Veillez à installer le bon filtre en fonction de votre utilisation :
Pour aspirer des éléments secs, glissez soignement le filtre HEPA (27) sur la cage du filtre 1.
Pour aspirer des éléments humides, glissez soignement le filtre en mousse (28) sur la cage du filtre (15), en veillant à 2. 3. Installez la section haute (6) sur le bac (8). 4. Raccordez le tuyau d'aspiration (17). Pour aspirer (Fig. E), raccordez le tuyau d'aspiration (17) à la prise Aspiration (14). Pour souffler (Fig. F, G), raccordez le tuyau d'aspiration (17) à la prise Soufflage (3). 5. Raccordez la poignée (19) à l'adaptateur (18). Il est possible d'installer un ou plusieurs tubes d'aspiration (20) sur la poignée (19) pour qu'ils servent de rallonge (Fig. A). 6. Installez l'embout voulu sur l'adaptateur (18), la poignée (19) ou les tubes d'aspiration (20).
Embout pour sol mouillé et sec (21)
L'embout pour les sols est prévu pour l'aspiration domestique d'éléments secs et humides, à la maison, dans les pièces en travaux ou les garages.
Brosse ronde (22)
La brosse est conçue pour aspirer les solides sur de petites surfaces.
Suceur plat (23)
Le suceur plat est conçu pour l'aspiration domestique d'éléments secs et humides sur les rebords et les autres zones difficiles d'accès.
Embout pour l'aspiration dans les véhicules (24)
Larosse est conçue pour aspirer les solides sur de petites surfaces. Les sièges de véhicules par exemple.
Adapteur pour outil électrique (25)
Adaptateur pour raccorder le tuyau d'aspiration à un outil électrique.
4. Fonctionnement

Si l'aspirateur est renversé par accident, le mécanisme du flotteur (10) peut être amené à recouvrir le port d'aspiration du moteur et à stopper l'aspiration. Si cela se produit, redressez simplement l'aspirateur et éteignez-le, le temps que le flotteur (10) ait retrouvé sa position d'origine.
Mettre l'appareil en marche (fig. a)

N'aspirez rien si le contrôle HEPA n'est pas installé !
- Dépliez complètement le tuyau d'aspiration (17).
- Branchez la prise électrique.
- Enforcez l'interrupteur (1) sur la position "Marche/1" pour allumer l'aspirateur.
Éteindre l'appareil (fig. a)
Enoncez l'interrupteur (1) sur la position "Arrêt/0" pour éteindre l'aspirateur.
Aspirer des éléments secs (fig. a, c - e)

Nettoyez régulièrement le filtre HEPA (27) pour maintenir la puissance d'aspiration.

Afin d'éviter l'encrassement du filtre HEPA (27), nous vous recommendons d'utiliser, en plus, un sac à poussière (26).

Les poussières fines, comme les poussières de ciment, la suie ou le plâtre sont trop fines pour le filtre HEPA (27) seul, elles risquent de pénétrer dans le moteur et de l'endommager. Nous vous recommandons donc vivement d'utiliser un sac à poussière (26) lorsque ce type de matières est aspiré.

Un sac à poussière plein (26) peut éclater, vous devez veiller à remplacer le sac au bon moment!
- Enoncez l'interrupteur (1) sur la position "Arrêt/0" et débranchez la prise électrique du secteur.
- Déverrouillez l'attache (7) et retirez la section haute (6).
- Avant d'aspirer, retirez toute la poussière et tous les débris du bac (8).
- Glissez soigneusement le filtre en HEPA (27) sur la cage du filtre (15), en veillant à ce que l'intégralité de la cage (15) soit bien recouverte, comme illustré par la Fig. C-1.
- Pour aspirer avec un sac à poussière (26):
Tenez fermement l'anneau en carton du sac et glissez la protection en caoutchouc aussi loin que possible sur la prise d'entrée (29), comme illustré par la Fig. D. - Une fois que tout est en place, dépliez le sac (26) et positionnez-le autour des parois à l'intérieur du bac (8).
- Réinstallez la section haute (6) et verrouillez l'attache (7).
- Insérez une extrémité du tuyau (17) dans la prise Aspiration (14). Dépliez complètement le tuyau d'aspiration (17).
- Branchez la prise électrique.
- Enforcez l'interrupteur (1) sur la position "Marche/I" pour allumer l'aspirateur.
- La machine est alors prête à aspirer des éléments secs.
- Enforcez l'interrupteur (1) sur la position "Arrêt/0" pour éteindre l'aspirateur.
Aspirer des éléments humides (fig. a, c, e, h)

L'aspirateur est équipée d'un flotteur (10). La puissance d'aspiration diminue une fois le niveau de remplissage maximum atteint. Éteignez (1) alors l'aspirateur immédiatement. Retirez la prise de courant et videz le réservoir (8).

Nettoyez le flotteur (10) et vérifiez qu'il n'est pas endommagé à intervals réguliers. Le bon fonctionnement pourrait sinon être altéré.

N'entrez jamais en contact avec l'eau devant être aspirée. Risque de décharge électrique.

Éteignez (1) immédiatement la machine si vous constatez la formation de mousse ou si du liquide s'en échappe!

N'utilisez pas de sac à poussière (26)!
- Enforcez l'interrupteur (1) sur la position "Arrêt/O" et débranchez la prise électrique du secteur.
- Déverrouillez les attaches (7) et retirez la section haute (6).
- Avant d'aspirer des éléments humides, retirez le sac à poussière (26), le filtre en HEPA (27) et retirez toute la poussière et tous les débris du bac (8).
- Glissez soigneusement le filtre en mousse (28) sur la cage du filtre (15), en veillant à ce que l'intégralité de la cage (15) soit bien recouverte, comme illustré par la figure C-2.
- Réinstallez la section haute (6) et verrouillez l'attache (7).
- Insérez une extrémité du tuyau (17) dans la prise Aspiration (14). Dépliez complètement le tuyau d'aspiration (17).
- Branchez la prise électrique.
- Enforcez l'interrupteur (1) sur la position "Marche/I" pour allumer l'aspirateur.
- La machine est alors prête à aspirer des éléments humides.
- Enforcez l'interrupteur (1) sur la position "Arrêt/0" pour éteindre l'aspirateur.
- Soulevez le tuyau (17) pour que le liquide s'écoule dans le réservoir (8).
- Videz le bac (8) immédiatement après l'aspiration car il n'est pas prévu pour conserver des liquides à l'intérieur.
Fonction soufflage (fig. a, f, g)

L'utilisation sans filtre est recommandée.

Retirez tous les débris du réservoir (8) avant d'utiliser la fonction Soufflage.

Portez systématiquement des lunettes de protection pour utiliser la fonction Soufflage.

Risque de projection d'objets. Éloignez les personnes proches de la zone d'intervention.
Votre aspirateur dispose d'une fonction Soufflage. Il peut servir pour souffler la poussière et les débris.
- Enforcez l'interrupteur (1) sur la position "Arrêt/O" et débranchez la prise électrique du secteur.
- Déverrouillez l'attache (7) et retirez la section haute (6).
- Avant le soufflage, retirez le sac à poussière (26), le filtre (27 ou 28) et retirez tous les débris du réservoir (8).
- Réinstallez la section haute (6) et verrouillez l'attache (7).
- Insérez une extrémité du tuyau (17) dans la prise Soufflage (3) en haut de la machine. Déploiez complètement le tuyau d'aspiration (17).
- Branchez la prise électrique.
- Enforcez l'interrupteur (1) sur la position "Marche" pour allumer l'aspirateur.
- La machine est alors prête à souffler la poussière ou les débris.
- Enforcez l'interrupteur (1) sur la position "Arrêt/0" pour éteindre l'aspirateur.
Après l'utilisation (fig. a)
- Eteignez (1) la machine et débranchez la prise électrique du secteur.
- Ouvrez la sortie d'évacuation (12) pour laisser s'écouler le liquide aspiré.
- Fermez la sortie d'évacuation (12).
- Retirez la section haute (6) et videz le réservoir (8).
- Nettoyez la machine à l'aide d'un chiffon doux.
- Rangez le câble électrique et les accessoires de la machine. Rangez l'appareil dans un endroit sec.
5. Entretien

Débranche toujours la machine du secteur avant d'effectuer toute opération de maintenance.
Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.
Bac
Videz le bac (8) immédiatement après l'aspiration car il n'est pas prévu pour conserver des liquides à l'intérieur.
- Ouvrez la sortie d'évacuation (12) pour laisser s'écouler le liquide aspiré.
- Fermer la sortie d'évacuation (12).
- Retirez la section haute (6) et videz le réservoir (8).
- Nettoyez la machine à l'aide d'un chiffon doux.
Filtres (fig. a)

Pour que les performances restent optimales, il est recommandé de remplacer les filtres (17, 18) régulièrement, en fonction du degré d'utilisation.
- Retirez soigneusement le filtre HEPA (17) ou le filtre en mousse (18).
- Utilisez une solution à base d'eau et de savon doux pour laver le filtre avant de le rincer à l'eau claire.
- Laissez complètement sécher le contrôle avant de le réinstaller et de le réutiliser.
- Réinstallez le filtre.
Flotteur et cage du filtre (fig. h)
Nettoyez régulièrement le flotteur (10) et la cage du filtre (15) avec un chiffon doux, et contrôlez qu'ils sont en bon état. Le bon fonctionnement pourrait sinon être altéré.
Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu ici lié, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les réparateurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.
Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.
Uniquement pour les pays de l'ue
Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive française 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.
Garantie
Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'œuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'œuvre, contactez directement VONROC.
Les circonstances suivantes ne sont pas prises en charge par la garantie :
- Des réparations ou alterations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé. L'usure normale. L'outil a été maltreated, mal utilisé ou mal entretenu.
- Des pièces détachées non d'origine ont été utilisées.
