GEBRUIKSAANWIJZING VC506AC Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

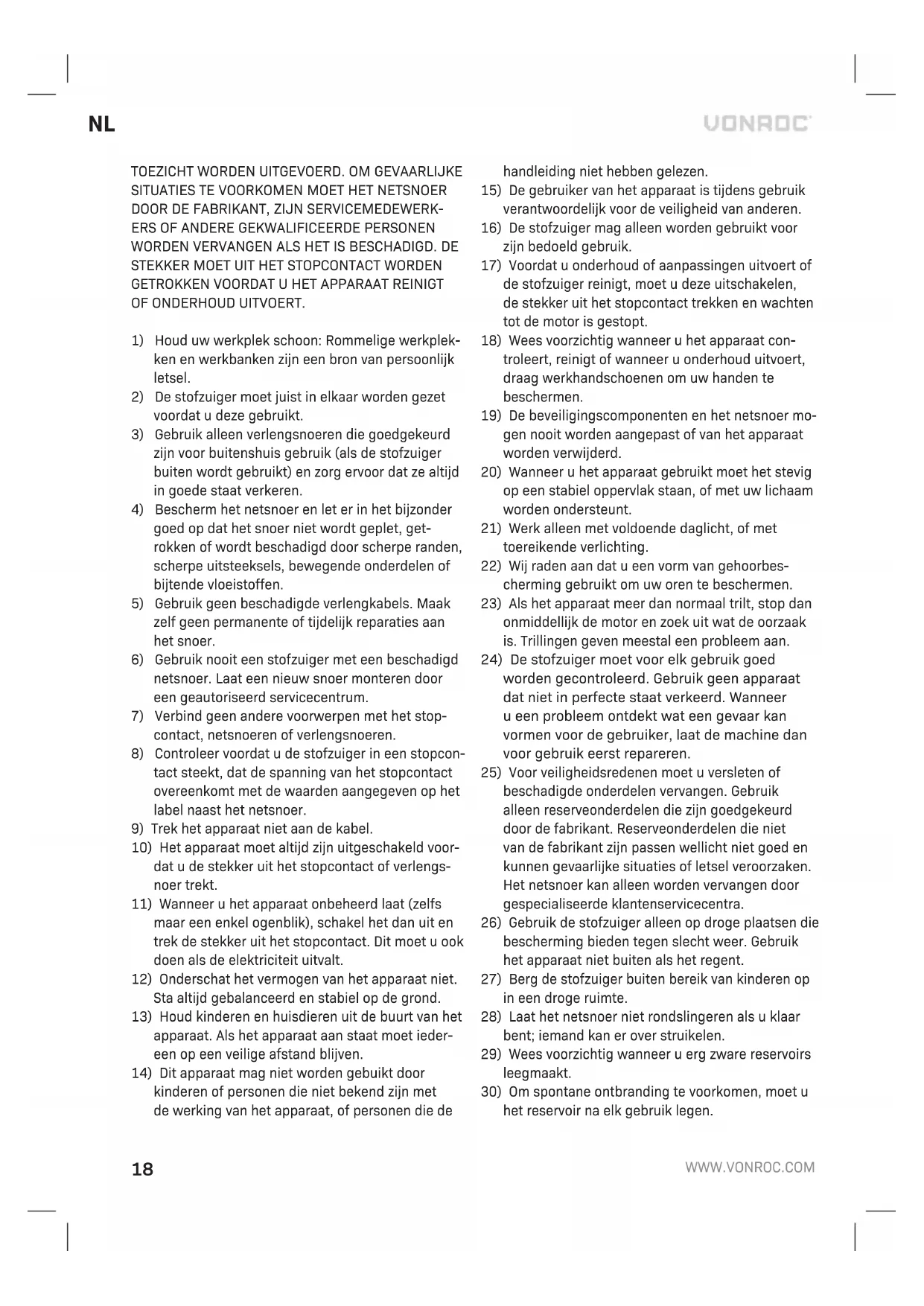

Lees de bijgesloten veiligheidsvoorschriften, de aanvullende veiligheidsvoorschriften en de instructies. Het niet in acht nemen van de veilig- heidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Be- waar de veiligheidsvoorschriften en de instructies voor toekomstig gebruik. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken. Verwijder onmiddellijk de netstekker uit het stopcontact indien het netsnoer beschad- igd raakt en tijdens reiniging en onderhoud. Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk. Brandgevaar als het materiaal warmer is dan 40°C. Werp het product niet weg in ongeschikte containers. Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen. VEILIGHEIDSWAARSCHUWINGEN

ken en werkbanken zijn een bron van persoonlijk letsel.

2) De stofzuiger moet juist in elkaar worden gezet

voordat u deze gebruikt.

3) Gebruik alleen verlengsnoeren die goedgekeurd

zijn voor buitenshuis gebruik (als de stofzuiger buiten wordt gebruikt) en zorg ervoor dat ze altijd in goede staat verkeren.

4) Bescherm het netsnoer en let er in het bijzonder

goed op dat het snoer niet wordt geplet, get- rokken of wordt beschadigd door scherpe randen, scherpe uitsteeksels, bewegende onderdelen of bijtende vloeistoffen.

5) Gebruik geen beschadigde verlengkabels. Maak

zelf geen permanente of tijdelijk reparaties aan het snoer.

6) Gebruik nooit een stofzuiger met een beschadigd

netsnoer. Laat een nieuw snoer monteren door een geautoriseerd servicecentrum.

7) Verbind geen andere voorwerpen met het stop-

contact, netsnoeren of verlengsnoeren.

8) Controleer voordat u de stofzuiger in een stopcon-

tact steekt, dat de spanning van het stopcontact overeenkomt met de waarden aangegeven op het label naast het netsnoer.

9) Trek het apparaat niet aan de kabel.

10) Het apparaat moet altijd zijn uitgeschakeld voor-

dat u de stekker uit het stopcontact of verlengs- noer trekt.

11) Wanneer u het apparaat onbeheerd laat (zelfs

maar een enkel ogenblik), schakel het dan uit en trek de stekker uit het stopcontact. Dit moet u ook doen als de elektriciteit uitvalt.

12) Onderschat het vermogen van het apparaat niet.

Sta altijd gebalanceerd en stabiel op de grond.

13) Houd kinderen en huisdieren uit de buurt van het

apparaat. Als het apparaat aan staat moet ieder- een op een veilige afstand blijven.

14) Dit apparaat mag niet worden gebuikt door

kinderen of personen die niet bekend zijn met de werking van het apparaat, of personen die de handleiding niet hebben gelezen.

15) De gebruiker van het apparaat is tijdens gebruik

verantwoordelijk voor de veiligheid van anderen.

16) De stofzuiger mag alleen worden gebruikt voor

zijn bedoeld gebruik.

17) Voordat u onderhoud of aanpassingen uitvoert of

de stofzuiger reinigt, moet u deze uitschakelen, de stekker uit het stopcontact trekken en wachten tot de motor is gestopt.

18) Wees voorzichtig wanneer u het apparaat con-

troleert, reinigt of wanneer u onderhoud uitvoert, draag werkhandschoenen om uw handen te beschermen.

19) De beveiligingscomponenten en het netsnoer mo-

gen nooit worden aangepast of van het apparaat worden verwijderd.

20) Wanneer u het apparaat gebruikt moet het stevig

op een stabiel oppervlak staan, of met uw lichaam worden ondersteunt.

21) Werk alleen met voldoende daglicht, of met

toereikende verlichting.

22) Wij raden aan dat u een vorm van gehoorbes-

cherming gebruikt om uw oren te beschermen.

23) Als het apparaat meer dan normaal trilt, stop dan

onmiddellijk de motor en zoek uit wat de oorzaak is. Trillingen geven meestal een probleem aan.

24) De stofzuiger moet voor elk gebruik goed

worden gecontroleerd. Gebruik geen apparaat dat niet in perfecte staat verkeerd. Wanneer u een probleem ontdekt wat een gevaar kan vormen voor de gebruiker, laat de machine dan voor gebruik eerst repareren.

25) Voor veiligheidsredenen moet u versleten of

beschadigde onderdelen vervangen. Gebruik alleen reserveonderdelen die zijn goedgekeurd door de fabrikant. Reserveonderdelen die niet van de fabrikant zijn passen wellicht niet goed en kunnen gevaarlijke situaties of letsel veroorzaken. Het netsnoer kan alleen worden vervangen door gespecialiseerde klantenservicecentra.

26) Gebruik de stofzuiger alleen op droge plaatsen die

bescherming bieden tegen slecht weer. Gebruik het apparaat niet buiten als het regent.

27) Berg de stofzuiger buiten bereik van kinderen op

in een droge ruimte.

28) Laat het netsnoer niet rondslingeren als u klaar

bent; iemand kan er over struikelen.

29) Wees voorzichtig wanneer u erg zware reservoirs

30) Om spontane ontbranding te voorkomen, moet u

het reservoir na elk gebruik legen.NL

31) Gebruik dit apparaat niet om ontvlambare of

brandbare vloeistoffen op te zuigen, zoals ben- zine, kopieerapparaat toner of instabiele vloeist- offen; gebruik dit apparaat ook nooit in gebieden waar deze vloeistoffen aanwezig zijn. Zuig nooit zuren op.

2) Zuig nooit materialen op die giftig, kank-

erverwekkend of ontvlambaar zijn, of andere gevaarlijke materialen zoals asbest, asbeststof, arseen, barium, beryllium, lood, bestrijding- smiddelen of andere stoffen die schadelijk zijn voor uw gezondheid.

33) Wees extra voorzichtig wanneer u as van hout

of van houtskool, roet, cement, gips of stof van gipsplaat opzuigt. Deze stoffen zijn zeer fijn en kunnen daarom door het filter gaan, dit beinv- loed de prestaties van de motor en zorgt ervoor dat ze in de lucht worden geblazen. Wanneer u deze stoffen wilt opzuigen, raden wij u ten zeerste aan dat u een filter in combinatie met een stofzak gebruikt.

Zuig nooit iets op dat nog brand of gloeit, zoals sigaretten, sigarettenpeuken, lucifers of warme as.

35) Zuig nooit zout water op, dit kan de motor kapot

a) Richt de lucht alleen op het werkgebied. Nooit richting mensen of dieren. b) Risico dat voorwerpen worden weggeslingerd. Houd omstanders weg van de werkplek. c) Draag altijd een veiligheidsbril wanneer u de blaasfunctie gebruikt. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschrif- ten in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje. Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk. Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik De stofzuiger is bedoeld voor huishoudelijk nat en droog zuigwerk, bijvoorbeeld de woning, werkkam- er, auto of garage. De stofzuiger is ook voorzien van een blaasfunctie. Te gebruiken voor het wegblazen van stof en afval. Dit apparaat is niet geschikt voor commercieel of industrieel gebruik. TECHNISCHE SPECIFICATIES Modelnr. VC506AC Netspanning 220-240V~Netfrequentie 50-60 HzOpgenomen vermogen 1400WKabellengte 6mBeschermingscategorie IPX4Zuigkracht 19 kPA, 1.8 m³/minReservoircapaciteit ca. 20 LNuttig volume droog ongev. 15 LNuttig volume nat ongev. 12LFilter - droog HEPA filterFilter - nat SchuimfilterSlang Ø32mmDiameter invoer (29 Afb. D) Ø52mmAanbevolen stofzak VC805AA / VC809AAGewicht (incl. alle accessoi res) ca. 6kg BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2 - 4.

1. Schakelaar Aan / Uit

5. Blaasfunctie adapter

13. Doop afvoeropening

19. Verwijderbare handgreep

23. Mondstuk moeilijk bereikbare plaatsen

Schakel voor montage altijd de machine uit en verwijder de netstekker uit het stopcontact.

1. Druk de container (8) op de grondplaat (9),

zoals wordt getoond in Afb. B. Controleer dat de grondplaat (9) stevig is bevestigd.

2. Plaats het filter (27, 28). Let goed op dat u

afhankelijk van de toepassing het juiste filter plaatst:

• Schuif voor droog stofzuigen het HEPA-filter (27) voorzichtig over de filterhouder (15), zorg ervoor dat de volledige filterhouder (15) is bedekt, zoals wordt getoond in Afb. C-1.

• Schuif voor nat opzuigen het schuimfilter (28) voorzichtig over de filterhouder (15), zorg ervoor dat de volledige filterhouder (15) is bedekt, zoals wordt getoond in Afb. C-2.

3. Plaats het bovengedeelte (6) op de container (8).

4. Sluit de stofzuigslang (17) aan.

• Sluit voor stofzuigen (Afb. E) de stofzuigslang (17) aan op de opening (14) van de stofzuiger.

• Sluit voor blazen (Afb. F, G) de stofzuigslang (17) aan op de uitblaasopening (3).

5. Sluit de handgreep (19) aan op het adapter (18)

van de handgreep. Er kunnen één of meer buizen (20) van de stang van de stofzuiger op de hand- greep (19) worden bevestigd, zodat de stang langer wordt (Afb. A).

6. Sluit het gewenste mondstuk aan op de adapter

(18) van de handgreep, de handgreep (19) of op de buizen (20) van de stofzuiger. Vloermondstuk nat en droog (21) Het vloermondstuk is ontworpen voor nat en droog zuigwerk in het huishouden, van bijvoorbeeld de woning, werkkamer of garage. Rond borstelmondstuk (22) De borstel is ontworpen voor het opzuigen van vast vuil van kleine oppervlakken. Mondstuk moeilijk bereikbare plaatsen (23) Het mondstuk voor moeilijk bereikbare plaatsen is ontworpen voor nat en droog zuigwerk in het huishouden, voor randen en andere oppervlakken die moeilijk zijn te bereiken. Hulpstuk autostofzuiger (24) De borstel is ontworpen voor het opzuigen van vast vuil van kleine oppervlakken. Bijvoorbeeld, voor de stoelen van de auto. Adapter elektrisch gereedschap (25) Adapter voor het aansluiten van een stofzuigslang met elektrisch gereedschap.

Als de stofzuiger per ongeluk omvalt dekt de vlotter (10) de stofpoort af en stopt de zuigkracht. Wanneer dit gebeurt kunt u simpelweg de stofzuiger weer rechtop zetten en uitschakelen tot de vlotter (10) weer op de normale positie staat. Inschakelen (Afb. A) Nooit stofzuigen zonder filter!

1. Rol de zuigslang (17) helemaal uit.

2. Steek de stekker in het stopcontact.

3. Druk de aan/uit-schakelaar (1) in de “ ON/1”

stand om de stofzuiger in te schakelen. Uitschakelen (Afb. A) Druk de aan/uit-schakelaar (1) in de “ OFF/0” stand om de stofzuiger uit te schakelen.NL

Droog stofzuigen (Afb. A, C – E) Reinig het HEPA-filter (27) regelmatig, zodat de zuigkracht behouden blijft. Voorkom dat het HEPA-filter (27) verstopt raakt, wij adviseren u ook een stofzak (26) te gebruiken. Fijn stof, zoals stof van cement, roet en gips zijn te fijn voor gebruik met alleen het HEPA-filter (27), zij kunnen in de motor dringen en deze beschadigen. Daarom raden wij u zeer aan een filter in combinatie met een stofzak (26) te gebruiken wanneer u deze soorten materialen opzuigt. Een volle stofzak (26) kan openscheuren – denk er daarom aan de stofzak regelmatig te vervangen!

1. Druk de aan/uit-schakelaar (1) in de stand

"OFF/0" en trek de stekker uit het stopcontact.

2. Ontgrendel de vergrendelingsklem (7) en verwi-

jder het bovengedeelte (6).

3. Verwijder voor u gaat stofzuigen alle stof en vuil

uit de container (8).

4. Schuif het HEPA-filter (27) voorzichtig over de

filterhouder (15), zorg ervoor dat de filterhouder (15) volledig is bedekt, zoals wordt getoond in Afb. C-1.

5. Stofzuigen met een stofzak (26):

• Houd de kartonnen kraag goed vast en schuif de rubberen bescherming zo ver mogelijk in de invoer (29), zoals wordt getoond in Afb. D.

• Vouw, wanneer alles op z'n plaats zit, de stofzak (26) uit en plaats deze tegen de zijkanten van de container (8).

6. Plaats het bovengedeelte (6) weer en vergrendel

de vergrendelingsklem (7).

7. Steek één uiteinde van de slang (17) in de stofzuig-

poort (14). Rol de zuigslang (17) helemaal uit.

8. Steek de stekker in het stopcontact.

9. Druk de aan/uit-schakelaar (1) in de stand

“ON/I” en schakel zo de stofzuiger in.

10. De machine is nu klaar voor het opzuigen van

stand en schakel zo de stofzuiger uit. Nat zuigen (Afb. A, C, E, H) De stofzuiger is voorzien van een vlotter (10). De zuigkracht verminderd als het maximale peil is bereikt. Schakel de stofzuiger (1) onmiddellijk uit. Trek de stekker uit het stopcontact en leeg het reservoir (8). Reinig de vlotter (10) regelmatig en controleer het op beschadigingen. Anders kan de vlotter functie misschien niet goed werken. Steek nooit uw hand in de vloeistof die moet worden opgezogen. Gevaar voor een elektrische schok. Schakel het apparaat onmiddellijk uit (1) als u schuim of vloeistof uit het apparaat ziet vloeien! Gebruik geen stofzak (26)!

1. Druk de aan/uit-schakelaar (1) in de stand

"OFF/0" en trek de stekker uit het stopcontact.

3. Verwijder de stofzak (26) en het HEPA-filter (27)

voor u nat gaat zuigen en verwijder al het stof en vuil uit de container (8).

4. Schuif het schuimfilter (28) voorzichtig over de

filterhouder (15), zorg ervoor dat de filterhouder (15) volledig is bedekt, zoals afgebeeld in Afb. C-2.

5. Plaats het bovengedeelte (6) weer terug en

vergrendel de vergrendelingsklem (7).

6. Steek één uiteinde van de slang (17) in de

stofzuigpoort (14). Rol de zuigslang (17) hele- maal uit.

7. Steek de stekker in het stopcontact.

8. Druk de aan/uit-schakelaar (1) in de stand

“ON/1” en schakel zo de stofzuiger in.

9. De machine is nu klaar voor het opzuigen van

stand om de stofzuiger uit te schakelen.

12. Leeg de container (8) onmiddellijk na het opzui-

gen van vloeistoffen, omdat de container niet is bedoeld als vloeistofopslag.22

Blaasfunctie (Afb. A, F, G) Gebruik van deze functie zonder filter is aangeraden. Verwijder alle stof en vuil uit het reservoir (8) voordat u de blaasfunctie gebruikt. Draag altijd een veiligheidsbril wanneer u de blaasfunctie gebruikt. Risico dat voorwerpen worden weggesling- erd. Houd omstanders weg van de werkplek. Uw stofzuiger is ook voorzien van een blaasfunctie. Te gebruiken voor het wegblazen van stof en afval.

1. Druk de aan/uit-schakelaar (1) in de stand

"OFF/0" en trek de stekker uit het stopcontact.

2. Ontgrendel de vergrendelingsklem (7) en verwi-

jder het bovengedeelte (6).

3. Verwijder de stofzak (26), het filter (27, 28) voor

u de blaasfunctie gebruikt en verwijder alle stof en vuil uit de container (8).

4. Plaats het bovengedeelte (6) weer en vergren-

del de vergrendelingsklem (7).

5. Steek één uiteinde van de slang (17) in de

uitblaaspoort (3) bovenop het apparaat. Rol de zuigslang (17) helemaal uit.

6. Steek de stekker in het stopcontact.

7. Druk de aan/uit-schakelaar (1) in de stand

“ON/I” en schakel zo de stofzuiger in.

8. De machine is nu klaar voor gebruik om stof en

stand om de stofzuiger uit te schakelen. Werkzaamheden beeindigen (Afb. A)

1. Schakel het apparaat uit (1) en trek de stekker

uit het stopcontact.

2. Open afvoeropening (12) zodat de opgezogen

vloeistof uit het apparaat kan lopen.

3. Sluit de afvoeropening (12).

4. Verwijder de motorbehuizing (6) en leeg het

5. Reinig de machine met een zachte doek.

6. Berg het netsnoer en alle hulpstukken op in het ap-

paraat. Berg het apparaat op in een droge ruimte.

Verbreek altijd eerst de aansluiting op de stroomvoorziening en voer dan pas onderhoudswerk aan de machine uit. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergeli- jke stoffen beschadigen de kunststof onderdelen. Container Leeg de container (8) onmiddellijk na het opzui- gen van vloeistoffen, omdat de container niet is bedoeld als vloeistofopslag.

1. Open afvoeropening (12) zodat de opgezogen

vloeistof uit het apparaat kan lopen.

2. Sluit de afvoeropening (12).

3. Verwijder bovengedeelte (6) en leeg de container

4. Reinig de machine met een zachte doek.

Filters (Afb. A) Voor de beste prestaties raden wij aan om de filters (17, 18) regelmatig te vervangen.

1. Verwijder voorzichtig het HEPA-filter (17) of het

2. Gebruik milde zeep en water om het filter te rein-

igen en spoel het daarna af met schoon water.

3. Laat het filter goed drogen voordat u het filter

4. Plaats het filter terug.

Vlotter en filterhouder (Afb. H) Reinig de vlotter (10) en de filterbehuizing (15) regelmatig met een zachte doek en controleer op beschadigingen. Anders kan de vlotter functie misschien niet goed werken. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.FR

Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een niet-geautoriseerd service centrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt. Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of ver- vanging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
