MODE D'EMPLOI Pocket 100 Testboy

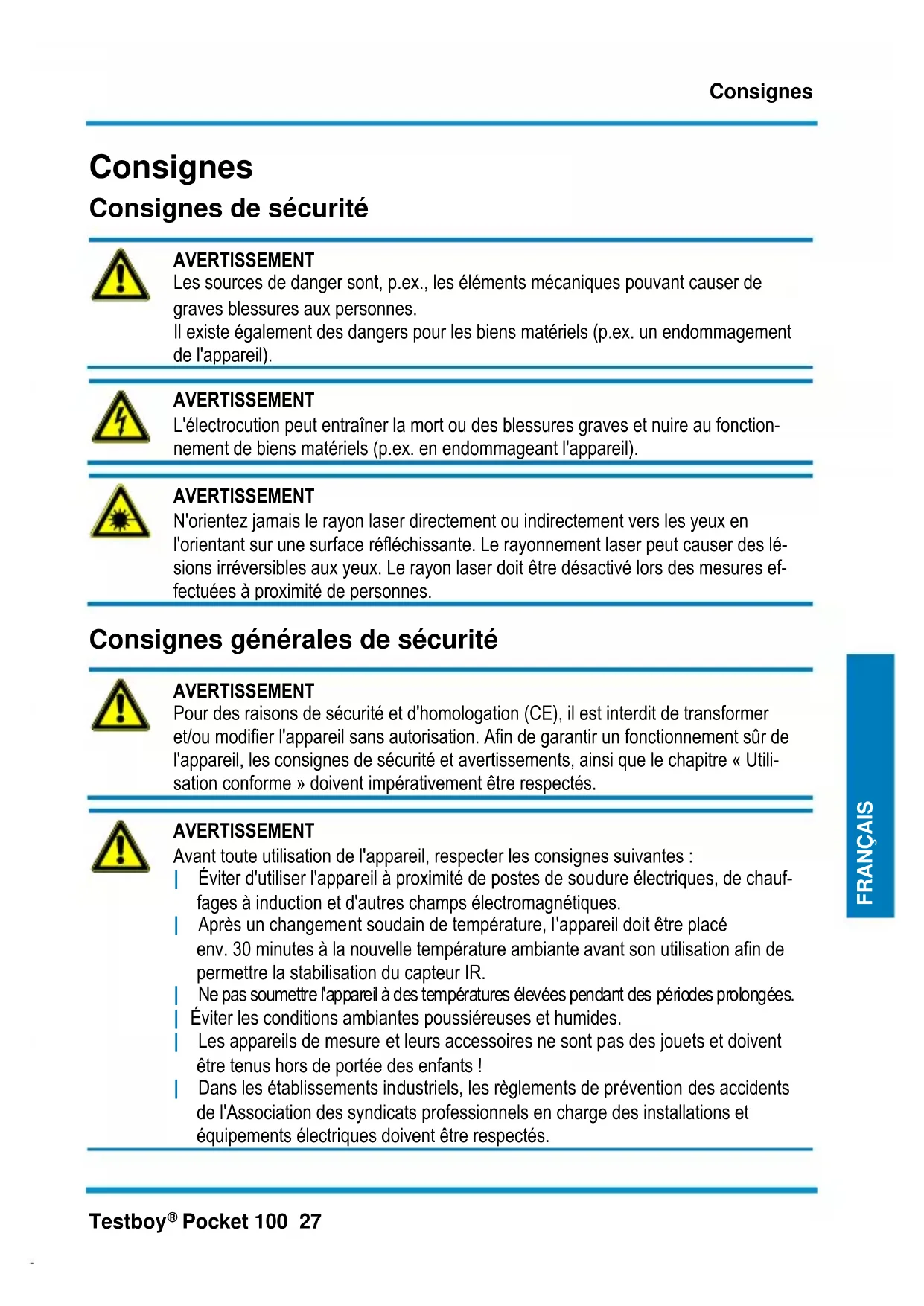

Avertissement

Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de graves blessures aux personnes.

Il existe également des dangers pour les biens matériels (p. ex. un endommagement de l'appareil).

Avertissement

L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p. ex. en endommageant l'appareil).

Avertissement

N'orientez jamais le rayon laser directement ou indirectement vers les yeux en l'orientant sur une surface réfléchissante. Le rayonnement laser peut causer des lésions irréversibles aux yeux. Le rayon laser doit être désactivé lors des mesures effectuées à proximité de personnes.

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent impérativement être respectés.

Avertissement

Avant toute utilisation de l'appareil, respecter les consignes suivantes :

Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques. Après un changement soudain de température, l'appareil doit être placé env. 30 minutes à la nouvelle température ambiante avant son utilisation afin de permettre la stabilisation du capteur IR. Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées. Éviter les conditions ambiantes poussiéreuses et humides. Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants ! Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.

Respecter les cinq règles de sécurité suivantes :

1. Déconnecter l'appareil. 2. Empêcher son redémarrage. 3. Le mettre hors tension (la mise hors tension doit être constatée sur les 2 pôles). 4. Mettre à la terre et court-circuiter. 5. Couvrir les éléments sous tension voisins.

Utilisation conforme

L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.

Afin de protéger l'appareil contre d'éventuels dommages, retirez la pile en cas de non-utilisation prolongée.

Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Veuillez lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.

Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis. © 2017 Testboy GmbH, Deutschland

Exclusion de responsabilité

La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant !

Testboy n'assume aucune responsabilité pour les dommages résultant

du non-respect du présent manuel d'utilisation, de modifications apportées au produit sans l'accord de Testboy, de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Exactitude du manuel d'utilisation

Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.

Élimination

Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.

Élimination des piles usagées

En tant qu'utilisateur, vous êtes légalement (loi allemande sur les piles) de déposer toutes vos piles et batteries usagées dans des centres agréés; il est interdit de jeter celles-ci dans les ordures ménagères !

Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères.

Les symboles des métaux lourds concernés sont :

Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles/batteries sont vendues !

Certificat de qualité

L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. Testboy confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents.

Déclaration de conformité

Le produit est conforme aux dernières directives. Plus d'informations sur www.testboy.de

Utilisation

Le Testboy® Pocket 100 est un multimètre universel. Cet appareil de mesure respecte les prescriptions de sécurité actuelles et garantit un travail sûr et fiable. Ce multimètre est une aide utile pour toutes les tâches de mesure standard, tant chez les artisans que dans le secteur industriel ou encore chez les électroniciens amateurs.

Raccordez systématiquement la ligne de mesure rouge à la prise « INPUT » (4) et la ligne de mesure noire à la prise « COM » (5).

Marche/Arrêt

L'appareil de mesure s'allume en tournant le sélecteur (3) sur la position OFF vers une des fonctions de mesure. Pour l'arrêter, tourner le sélecteur en position(s) OFF.

L'appareil s'éteint automatiquement après env. 5 minutes sans modification de valeur de mesure.

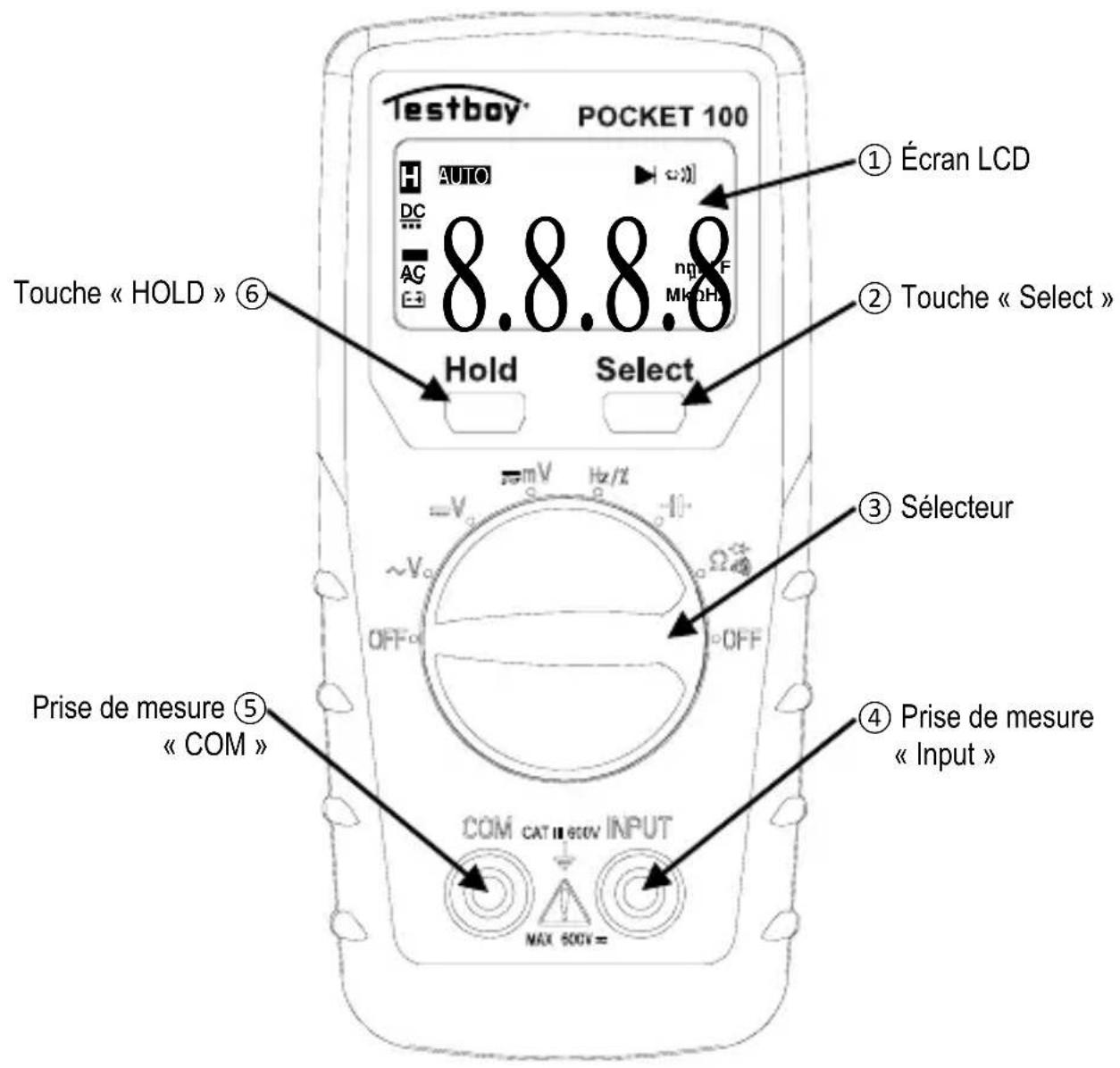

Testboy POCKET 100 AUTO DC AC 8.8.8.8 Hold Select ① Écran LCD ② Touche « Select » ③ Sélecteur Prise de mesure ⑤ « COM » 4 Prise de mesure « Input » COM CAT II 600V INPUT MAX 500V=

Écran

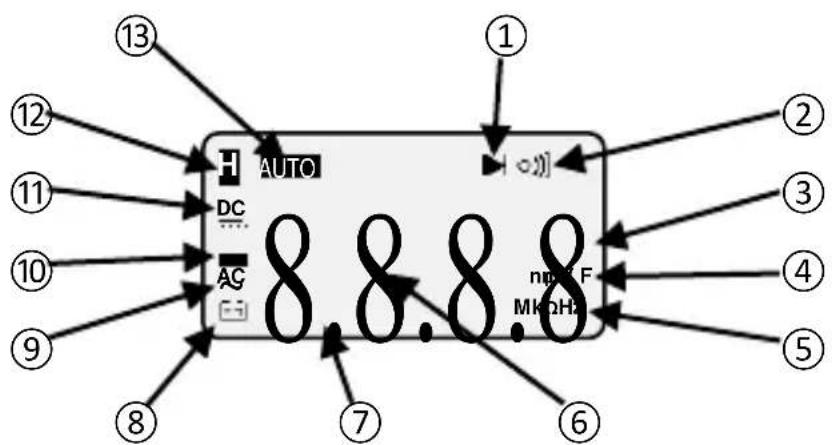

AUTO DC AG 8.8.8.8 nm F MKpH ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬

1	Test des diodes	2	Test de continuité (signal)
3	Facteur de cycle	4	Tension / Capacité (n,μ,m) [V/F]
5	Fréquence/Résistance (k,M) [Hz/Ω]	6	Valeur de mesure
7	Point décimal	8	Symbole des piles
9	Tension alternative	10	Signe de polarité
11	Tension continue	12	Hold
13	Sélection automatique de la plage de mesu

Touche d'enregistrement de la valeur de mesure

L'actionnement de la touche « HOLD » (6) enregistre la valeur de mesure actuelle et l'affiche à l'écran.

Elle est représentée par un « H » à l'écran.

Un nouvel appui sur la touche fait revenir à la fonction de mesure.

Éclairage de l'écran

Un appui long sur la touche « HOLD » (6) allume le rétroéclairage de l'affichage ; pour l'éteindre, appuyer encore une fois longtemps sur la touche « HOLD ».

Mesure de la tension alternative

Pour mesurer des tensions alternatives supérieures à 0,6 V, tourner le sélecteur (3) sur la position ~V et toucher l'objet avec les pointes de mesure. Le multimètre se règle automatiquement sur la meilleure plage de mesure.

Pour mesurer des tensions alternatives inférieures à 600 millivolts, tourner le sélecteur (3) sur la position V. Pour ce faire, appuyer sur la touche Select (2) pour passer de CC à CA. Au-delà de 600 mV, l'écran affiche OL.

Étendue	Résolution	Précision	Impédance	Protection contre les surtensions	Plage de fréquence
600 mV	0,1 mV	± 0,8 % +3 carac-tères	>1000 MΩ	250 VCA RMS	40 Hz~1 KHz
6 V	1 mV		>10 MΩ	600 VCA RMS
60 V	10 mV
600 V	100 mV

Mesure de la tension continue

Pour mesurer des tensions continues supérieures à 0,6 V, tourner le sélecteur (3) sur la position V et toucher l'objet avec les pointes de mesure. Le multimètre se règle automatiquement sur la meilleure plage de mesure.

Pour mesurer des tensions continues inférieures à 600 millivolts, tourner le sélecteur (3) sur la position mV. Au-delà de 600 mV, l'écran affiche OL.

Étendue	Résolution	Précision	Impédance	Protection contre les sur-tensions
600 mV	0,1 mV	± 0,8 %+2 carac-tères	>1000 MΩ	250 VCARMS
6 V	1 mV		>10 MΩ	600 VCARMS
60 V	10 mV
600 V	100 mV

Mesure de fréquence

Pour mesurer des fréquences, tourner le sélecteur (3) sur la position Hz/% et toucher l'objet avec les pointes de mesure. Le multimètre se règle automatiquement sur la meilleure plage de mesure.

Étendue	Résolution	Précision	Protection contre les surtensions
10 Hz	0.01 Hz	± 1 %+5 caractères	250 VCARMS
100 Hz	0,1 Hz
1000 Hz	1 Hz
10 kHz	10 Hz
100 kHz	100 Hz
1 MHz	1 kHz
10 MHz	10 kHz
1 – 99 %	0,10 %	± 3 %+2 caractères

Facteur de cycle

Pour mesurer la relation entre la durée de l'impulsion et la durée de la période, appuyer sur la touche Select (2), sélecteur (3) en position Hz/%.

Le signe % s'affiche alors à l'écran. Toucher l'objet avec les pointes de mesure.

Mesure de capacité

Pour mesurer des capacités, tourner le sélecteur (3) sur la position et toucher l'objet avec les pointes de mesure. Le multimètre se règle automatiquement sur la meilleure plage de mesure.

Veiller à ne pas avoir de tension et à décharger les condensateurs avant la mesure.

Étendue	Résolution	Précision	Protection contre les surtensions
60 nF	0,01 nF	± 4 %+3 carac-tères	250 VCARMS
600 nF	0,1 nF
6 uF	1 nF
60 uF	10 nF
600 uF	100 nF
6 mF	1 uF
60 mF	10 uF

Mesure de résistance

Pour mesurer des valeurs de résistance, tourner le sélecteur (3) sur la position Ω et toucher l'objet avec les pointes de mesure. Le multimètre se règle automatiquement sur la meilleure plage de mesure.

Étendue	Résolution	Précision	Protection contre les surtensions	Tension de mesure
600 Ω	0,1 Ω	± 1,2 % +5 caractères	250 VCA RMS	1,2 V
6 kΩ	1 Ω
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± 2,0 % +10 caractères

Test de continuité

Pour vérifier le passage à faible résistance, appuyer une fois sur la touche Select (2), sélecteur (3) sur la position Ω.

Un signal retentit lorsque la résistance est inférieure à 50 Ω.

Étendue	Résolution	Protection contre les surtensions	Tension de contrôle	Courant de contrôle
Signal	0,1 Ω	250 VCA RMS	1,0 V	0,5 mA

Test des diodes

Pour vérifier des diodes, appuyer deux fois sur la touche Select (2), sélecteur (3) sur la position )

La tension directe dans le sens du passage est affichée jusqu'à 2,999 Volt.

Étendue	Résolution	Protection contre les surtensions	Tension de mesure
Diode	1 mV	250 VCA RMS	3,0 V

Entretien

S'il est utilisé conformément aux instructions de service, l'appareil ne requiert aucune maintenance.

Nettoyage

Si l'appareil est sali lors de son utilisation quotidienne, il peut être nettoyé avec un chiffon humide et un peu de détergent ménager doux. Ne jamais utiliser de produits agressifs ou solvants pour le nettoyage.

Avertissement

Attention à ne pas appliquer de tensions supérieures à 600 V sur les lignes de mesure, même si l'affichage le permet, le système électronique pourrait alors être endommagé !

Remplacement des piles

Remplacer immédiatement les piles lorsque le symbole des piles apparaît à l'écran. Déconnecter les lignes de mesure de l'objet à mesurer avant le remplacement des piles !

Utiliser exclusivement des piles du type indiqué.

Les piles ne peuvent pas être jetées dans les ordures ménagères. Vous trouverez un centre de collecte proche de chez vous !

Tourner le verrouillage au dos de 180 degrés dans la position « ouvert », ouvrir le couvercle des piles et remplacer les piles usagées.

Respecter ce faisant la bonne polarité des piles ! Mettre le couvercle des piles en place et tourner le verrouillage de 180 degrés dans la position « fermé ».

Définition des catégories de mesure :

Catégorie de mesure II : Mesures réalisées sur les circuits électriques raccordés directement au réseau basse tension via une fiche. Courant de court-circuit typique < 10 kA

Catégorie de mesure III : Mesures réalisées au niveau des installations électriques intérieures (consommateurs stationnaires avec raccordement non enfichable, raccordement répartiteur, appareils encastrés dans le répartiteur). Courant de court-circuit typique < 50 kA

Catégorie de mesure IV : Mesures réalisées à la source de l'installation basse tension (compteur, raccordement principal, protection primaire contre les surintensités). Courant de court-circuit typique > 50 kA

Caractéristiques techniques

La précision porte sur 1 an, à une température de +18 °C à +28 °C, avec une humidité de l'air de 75 %.

Sélection automatique de la plage de mesure
Tension max. entre les connecteurs et la masse	600 V CC / CA RMS
Altitude de fonctionnement max.	2000 m au-dessus du niveau de la mer
Hauteur de l'écran	20 mm LCD
Affichage	4 caractères max. 5999
Affichage de la polarité	Automatique
Indicateur de dépassement	« OL » est affiché
Taux de balayage	env. 0,4 s
Indicateur d'état des piles	Le symbole de la batterie s'affiche.
Arrêt automatique	après env. 5 min.
Alimentation	2 x 1,5 V AAA Micro
Température de service	0 °C à 40 °C
Température de stockage	-10 °C à 50 °C
Dimensions	133 x 62 x 27 mm
Poids	115 g avec pile
