BEDIENUNGSANLEITUNG Pocket 100 Testboy

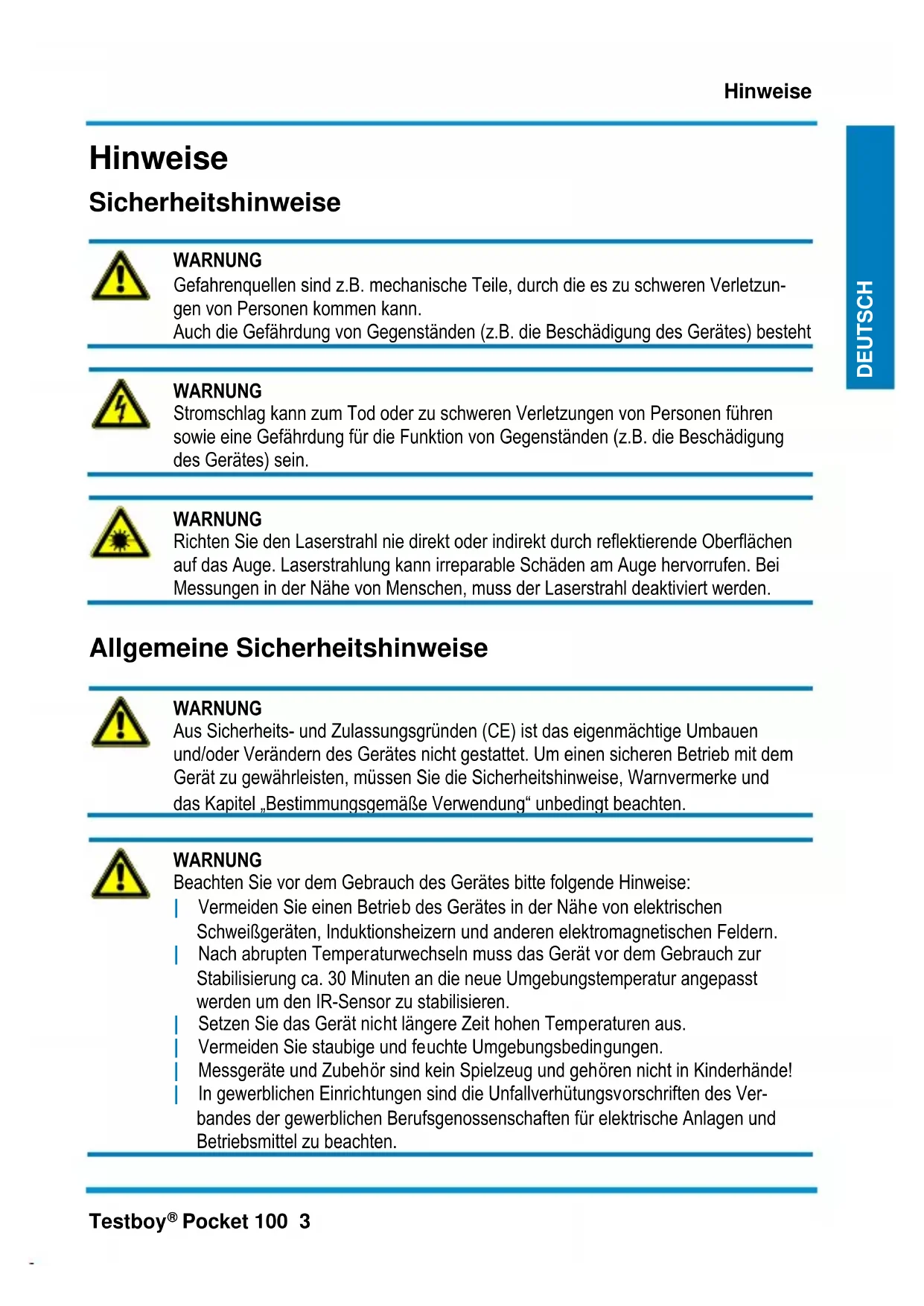

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CEgeprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. © 2017 Testboy GmbH, Deutschland

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Das Testboy® Pocket 100 ist ein universell einsetzbares Multimeter. Das Messgerät wird nach den aktuellen Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.

Schließen Sie grundsätzlich die rote Messleitung an die Messbuchse „INPUT“ (4) und die schwarze Messleitung an die Messbuchse „COM“ (5) an.

An/Aus

Das Messgerät schaltet sich ein, wenn der Wahlschalter (3) aus der Stellung OFF auf eine der Messfunktionen gedreht wird. Zum Ausschalten drehen Sie den Schalter in die Position(en) OFF. Nach ca. 5 Minuten ohne Messwertänderung schaltet sich das Gerät automatisch ab.

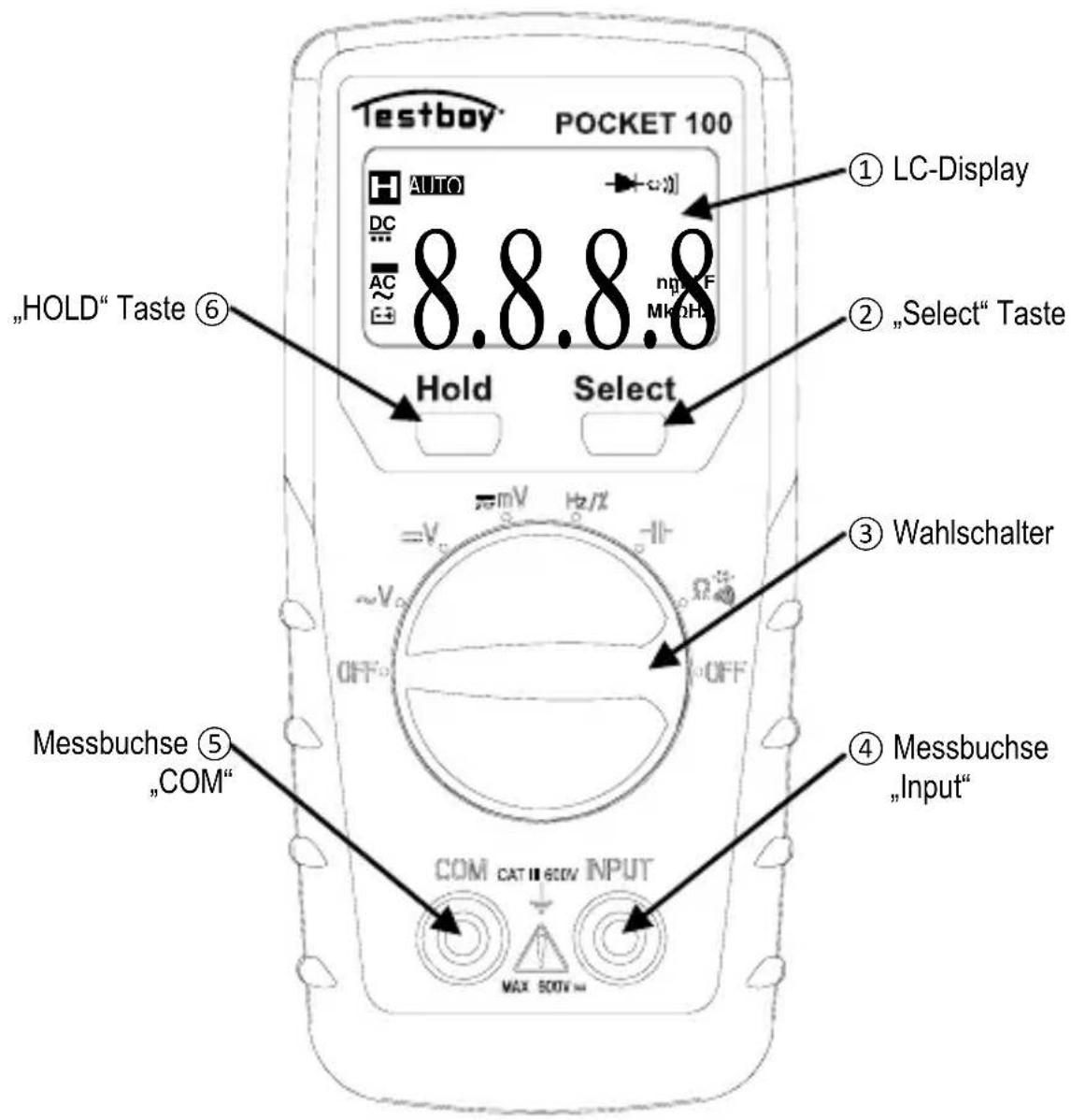

Testboy POCKET 100 AUTO DC AC 8.8.8.8 Hold Select "HOLD" Taste ⑥ ① LC-Display ② "Select" Taste OFF OFF Messbuchse ⑤ "COM" ③ Wahlschalter ④ Messbuchse "Input" COM CAT 10 600V INPUT MAX 500V =

Display

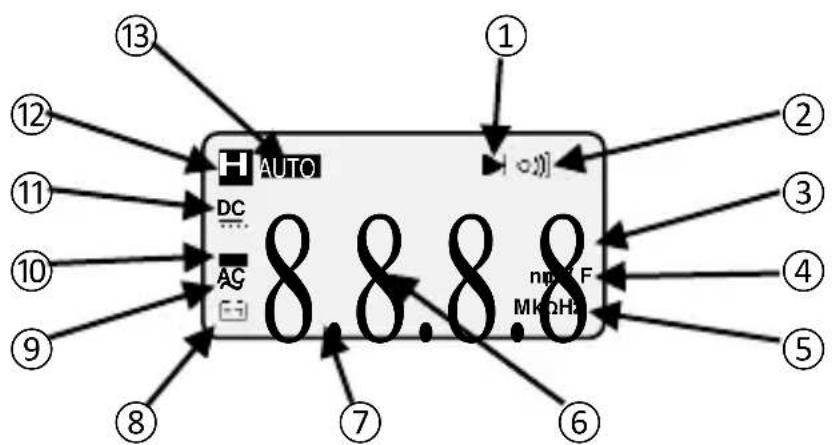

H AUTO DC AG 8.8.8.8 nm F MKpH ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬

1	Diodentest	2	Durchgangsprüfung (Piepton)
3	Tastgrad	4	Spannung / Kapazität (n,μ,m) [V/F]
5	Frequenz/Widerstand (k,M) [Hz/Ω]	6	Messwert
7	Dezimalpunkt	8	Batteriesymbol
9	Wechselspannung	10	Polaritätszeichen
11	Gleichspannung	12	Hold
13	Automatische Messbereichswahl

Messwertspeichertaste

Bei Betätigung der Taste „HOLD“ (6) wird der aktuelle Messwert gespeichert und im Display angezeigt.

Dies wird durch „H“ im Display angezeigt.

Durch nochmaliges Drücken der Taste gelangt man wieder zurück in die Messfunktion.

Displaybeleuchtung

Durch langes Drücken der Taste „HOLD“ (6) wird die Hintergrundbeleuchtung der Anzeige eingeschaltet; zum Ausschalten halten Sie die „HOLD“-Taste noch einmal lange gedrückt.

Wechselspannungsmessung

Zum Messen von Wechselspannungen größer als 0,6 V drehen Sie den Wahlschalter (3) in Stellung \~V und legen Sie die Messspitzen an den Prüfling. Das Multimeter stellt sich automatisch auf den günstigsten Messbereich ein.

Zum Messen von Wechselspannungen kleiner als 600 Millivolt drehen Sie den Wahlschalter (3) in Stellung mV. Hier müssen Sie durch Drücken der Taste Select (2) von DC auf AC umschalten. Oberhalb 600 mV wird OL. im Display angezeigt.

Bereich	Auflösung	Genauigkeit	Impedanz	Überspannungsschutz	Frequenz-bereich
600 mV	0,1 mV	± 0,8 % +3 Digits	>1000 MΩ	250 VAC RMS	40 Hz~1 KHz
6 V	1 mV		>10 MΩ	600 VAC RMS
60 V	10 mV
600 V	100 mV

Gleichspannungsmessung

Zum Messen von Gleichspannungen größer als 0,6 V drehen Sie den Wahlschalter (3) in Stellung =V und legen Sie die Messspitzen an den Prüfling. Das Multimeter stellt sich automatisch auf den günstigsten Messbereich ein.

Zum Messen von Gleichspannungen kleiner als 600 Millivolt drehen Sie den Wahlschalter (3) in Stellung mV. Oberhalb 600 mV wird OL. im Display angezeigt.

Bereich	Auflösung	Genauigkeit	Impedanz	Überspannungsschutz
600 mV	0,1 mV	± 0,8 % +2 Digits	>1000 MΩ	250 VAC RMS
6 V	1 mV		>10 MΩ	600 VAC RMS
60 V	10 mV
600 V	100 mV

Frequenzmessung

Zum Messen von Frequenzen drehen Sie den Wahlschalter (3) in Stellung Hz/% und legen Sie die Messspitzen an den Prüfling. Das Multimeter stellt sich automatisch auf den günstigsten Messbereich ein.

Bereich	Auflösung	Genauigkeit	Überspannungsschutz
10 Hz	0.01 Hz	± 1 %+5 Digits	250 VAC RMS
100 Hz	0,1 Hz
1000 Hz	1 Hz
10 kHz	10 Hz
100 kHz	100 Hz
1 MHz	1 kHz
10 MHz	10 kHz
1 – 99 %	0,10 %	± 3 %+2 Digits

Tastgrad

Um das Verhältnis der Impulsdauer zur Periodendauer zu messen, drücken Sie die Select Taste (2) bei Wahlschalter (3) in Stellung Hz/%.

Im Display wird nun das % Zeichen angezeigt. Legen Sie nun die Messspitzen an den Prüfling.

Kapazitätsmessung

Zum Messen von Kapazitäten drehen Sie den Wahlschalter (3) in die Stellung und legen Sie die Messspitzen an den Prüfling. Das Multimeter stellt sich automatisch auf den günstigsten Messbereich ein.

Achten Sie auf Spannungsfreiheit und entladen Sie die Kondensatoren vor der Messung.

Bereich	Auflösung	Genauigkeit	Überspannungsschutz
60 nF	0,01 nF	± 4 % +3 Digits	250 VAC RMS
600 nF	0,1 nF
6 uF	1 nF
60 uF	10 nF
600 uF	100 nF
6 mF	1 uF
60 mF	10 uF

Widerstandsmessung

Zum Messen von Widerstandswerten drehen Sie den Wahlschalter (3) in die Stellung Ω o))) und legen Sie die Messspitzen an den Prüfling. Das Multimeter stellt sich automatisch auf den günstigsten Messbereich ein.

Bereich	Auflösung	Genauigkeit	Überspannungsschutz	Messspannung
600 Ω	0,1 Ω	± 1,2 % +5 Digits	250 VAC RMS	1,2 V
6 kΩ	1 Ω
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± 2,0 % +10 Digits

Durchgangstest

Um niederohmig Durchgang zu prüfen, drücken Sie einmal die Select Taste (2) bei Wahlschalter (3) in Stellung Ω o)))

Bei Widerstandswerten unter 50 Ω ertönt ein Piepton.

Bereich	Auflösung	Überspannungsschutz	Prüfspannung	Prüfstrom
Piepton	0,1 Ω	250 VAC RMS	1,0 V	0,5 mA

Diodentest

Zum Prüfen von Dioden drücken Sie zweimal die SELECT Taste (2) bei Wahlschalter (3) in Stellung Ω o)))

In Durchlassrichtung wird die Vorwärtsspannung bis 2,999 Volt angezeigt.

Bereich	Auflösung	Überspannungsschutz	Messspannung
Diode	1 mV	250 VAC RMS	3,0 V

Wartung

Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

WARNUNG

Achten Sie darauf, dass keine Spannungen über 600 V an den Messleitungen anliegen, auch wenn die Anzeige dieses ermöglicht, es könnte Schaden an der Elektronik entstehen!

Batteriewechsel

Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display erscheint. Vor dem Batteriewechsel müssen die Messleitungen vom Messobjekt getrennt sein!

Verwenden Sie nur Batterien des angegebenen Typs.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Rückseitig befindliche Verriegelung um 180 Grad in Stellung „offen“ drehen, Batteriedeckel öffnen und verbrauchte Batterien austauschen.

Achten Sie hierbei auf die richtige Polarität der Batterien! Batteriefachdeckel aufsetzen und Verriegelung um 180 Grad in Stellung „geschlossen“ drehen.

Definition der Messkategorien:

Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10 kA

Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50 kA

Messkategorie IV: Messungen an der Quelle der Niederspannunginstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA

Technische Daten

Die Genauigkeit bezieht sich auf 1 Jahr bei einer Temperatur von +18 °C – +28 °C mit einer Luftfeuchtigkeit von 75 %.

Automatische Messbereichswahl
Max. Spannung zwischen den An-schlussbuchsen und Masse	600 V DC / AC RMS
Max. Betriebshöhe	2000 m über NN
Displayhöhe	20 mm LCD
Anzeige	4 Digit max. 5999
Polaritätsanzeige	automatisch
Überlaufanzeige	„OL“ wird angezeigt
Abtastrate	ca. 0,4 s
Batteriezustand	Batteriesymbol wird angezeigt
Automatische Abschaltung	nach ca. 5 min.
Spannungsversorgung	2 x 1,5 V AAA Micro
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 50 °C
Abmessungen	133 x 62 x 27 mm
Gewicht	115 g inklusive Batterien
