GEBRUIKSAANWIJZING Pocket 100 Testboy

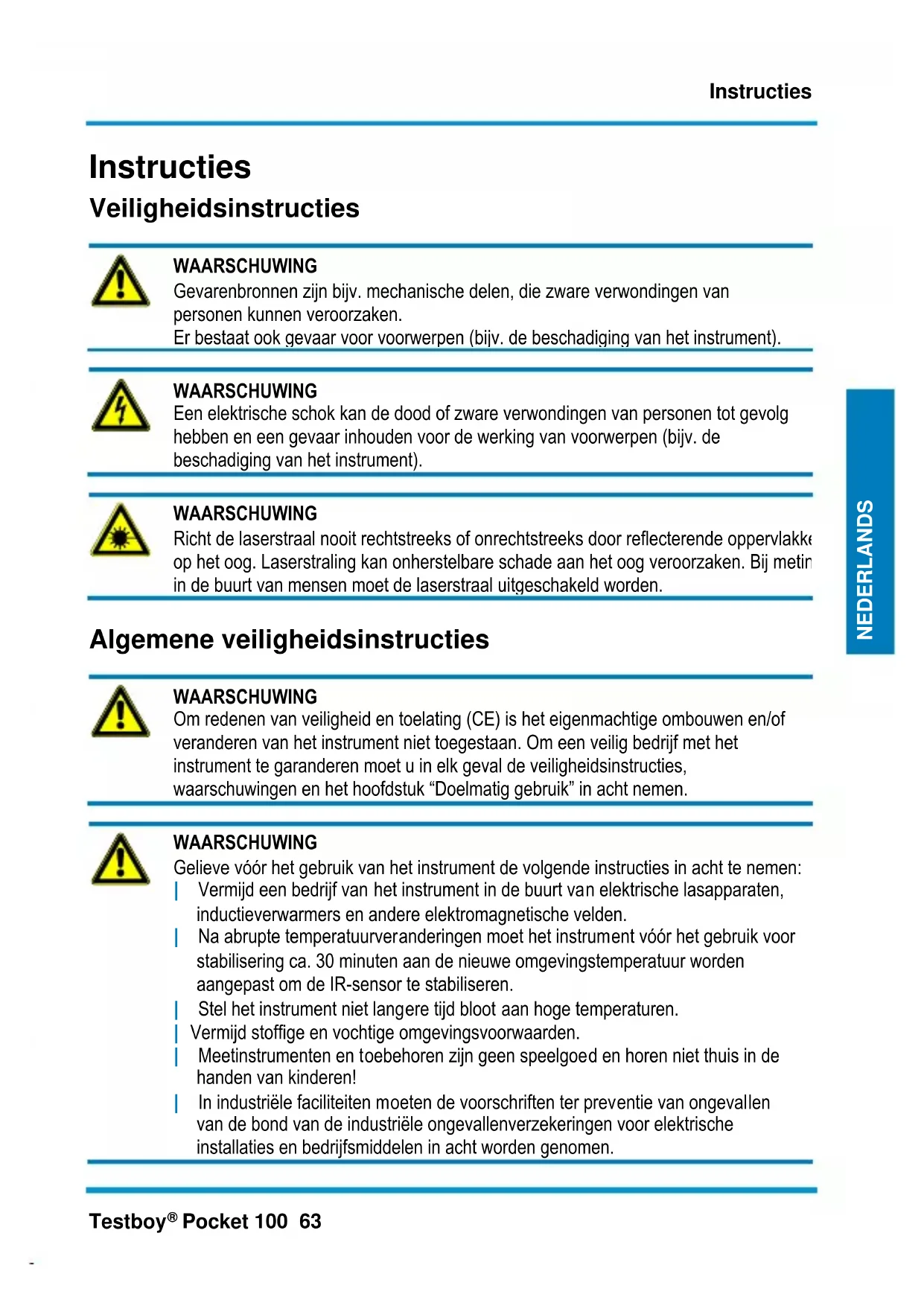

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Richt de laserstraal nooit rechtstreeks of onrechtstreeks door reflecterende oppervlakke op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metin in de buurt van mensen moet de laserstraal uitgeschakeld worden.

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u in elk geval de veiligheidsinstructies, waarschuwingen en het hoofdstuk "Doelmatig gebruik" in acht nemen.

WAARSCHUWING

Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen:

1 Vrijschakelen
2 Beveiligen tegen opnieuw inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen. © 2017 Testboy GmbH, Duitsland

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van

de niet-inachtneming van de handleiding,
door Testboy niet geautoriseerde veranderingen aan het product of
door Testboy niet gefabriceerde of niet vrijgegeven onderdelen
invloed van alcohol-, verdovende middelen of medicamenten.

Juistheid van de bedieningshandleiding

Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.

Verwerking

Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo

Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu's terug te geven; een verwerking via het huisvuil is verboden!

Batterijen/Accu's die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood.

Uw verbruikte batterijen/accu's kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's verkocht worden!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

De Testboy® Pocket 100 is een universeel te gebruiken multimeter. Het meetinstrument wordt vervaardigd volgens de actuele veiligheidsvoorschriften en garandeert veilig en betrouwbaar

Bediening

werken. De multimeter is in ambachtelijke of industriele omgevingen en voor de hobby elektricien een waardevolle hulp bij alle standaard meettaken.

Sluit principieel de rode meetleiding aan op de ingang "INPUT", (4) en de zwarte meetleiding op de ingang "COM" (5).

Aan/Uit

Het meetinstrument wordt ingeschakeld als de keuzeschakelaar (3) vanuit de stand OFF in een van de meetfuncties wordt gedraaid. Om het uit te schakelen draait u de schakelaar in de positie(s) OFF. Na ca. 5 minuten zonder meetwaardeverandering schakelt het instrument automatisch uit.

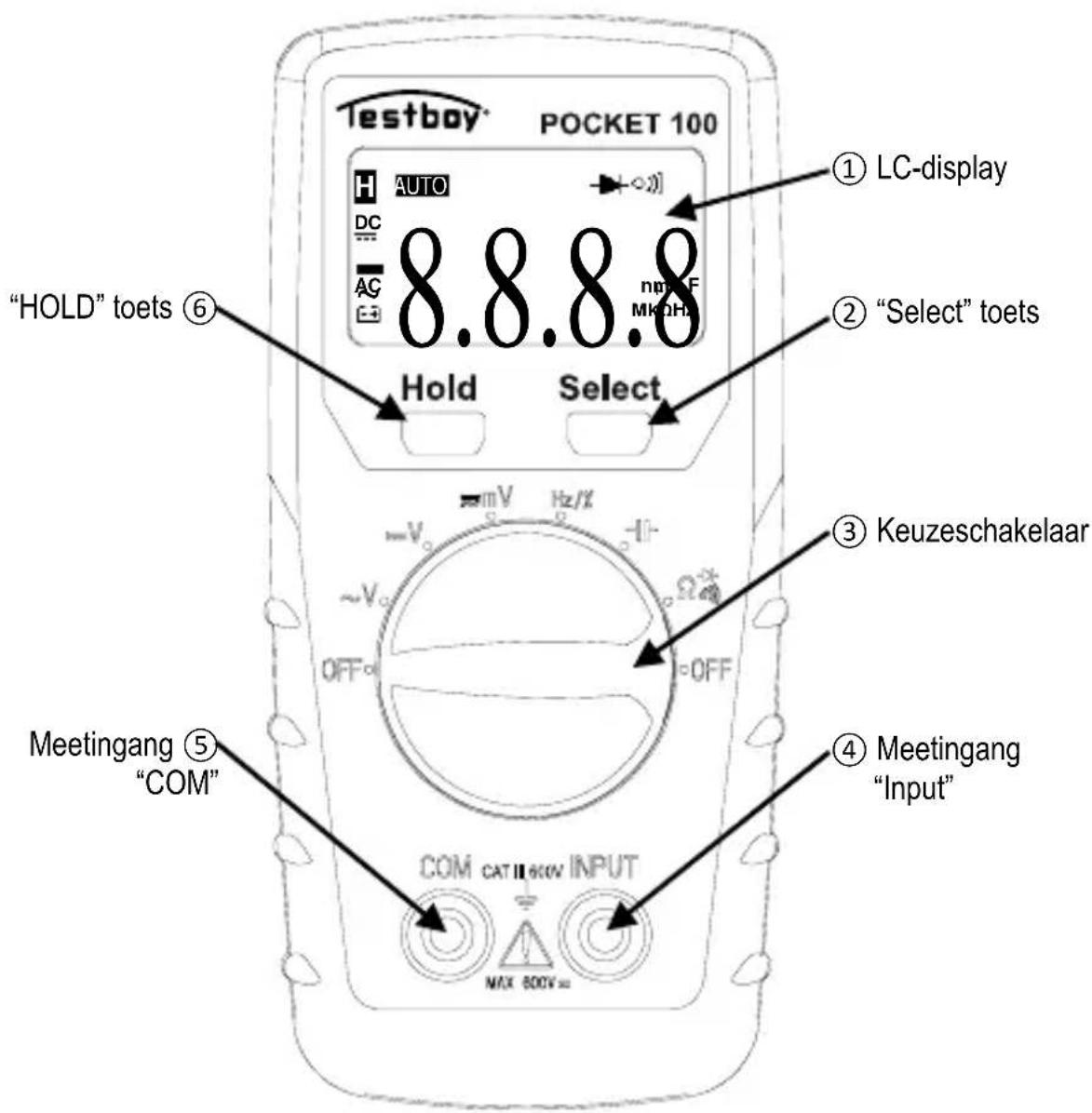

Testbay® POCKET 100 H AUTO DC AC 8.8.8.8 nmF MkΩHz ① LC-display "HOLD" toets ⑥ Hold Select ② "Select" toets ③ Keuzeschakelaar OFF Meetingang ⑤ "COM" ④ Meetingang "Input" COM CAT II 60kV INPUT MAX 800V=

Display

AUTO DC AG 8.8.8.8 no F MHz

1	Diodetest	2	Doorgangstest (akoestisch signaal)
3	Arbeidscyclus	4	Spanning / capaciteit (n,μ,m) [V/F]
5	Frequentie/weerstand (k,M) [Hz/Ω]	6	Meetwaarde
7	Decimale punt	8	Batterijsymbool
9	Wisselspanning	10	Polariteitsteken
11	Gelijkspanning	12	Hold
13	Automatische meetbereikselectie

Opslagtoets meetwaarde

Bij drukken op de toets "HOLD" (6) wordt de actuele meetwaarde opgeslagen en op het display getoond.

Dit wordt aangegeven door "H" op het display.

Door nogmaals op de toets te drukken keert men terug naar de meetfunctie.

Displayverlichting

Door lang op de toets "HOLD" (6) te drukken wordt de achtergrondverlichting van het display ingeschakeld; om deze weer uit te te schakelen moet u de "HOLD"-toets nog een keer lang indrukken.

Wisselspanningsmeting

Om wisselspanningen groter dan 0,6V te meten draait u de keuzeschakelaar (3) in de stand \~V en houdt u de meetpunten aan het te testen deel. De multimeter stelt zich automatisch in op het beste meetbereik.

Om wisselspanningen kleiner dan 600 millivolt te meten draait u de keuzeschakelaar (3) in de stand mV. Hier moet u van DC omschakelen op AC door op de toets Select (2) te drukken.

Boven 600 mV verschijnt OL. op het display.

Bereik	Resolutie	Nauwkeurigheid	Impedantie	Overspannings-beveiliging	Frequentie-bereik
600 mV	0,1 mV	± 0,8 % +3 digits	>1000 MΩ	250 VAC RMS	40 Hz~1 KHz
6 V	1 mV		>10 MΩ	600 VAC RMS
60 V	10 mV
600 V	100 mV

Gelijkspanningsmeting

Om gelijkspanningen groter dan 0,6 V te meten draait u de keuzeschakelaar (3) in de stand =V en houdt u de meetpunten aan het te testen deel. De multimeter stelt zich automatisch in op het beste meetbereik.

Om gelijkspanningen kleiner dan 600 millivolt te meten draait u de keuzeschakelaar (3) in de stand mV. Boven 600 mV verschijnt OL. op het display.

Bereik	Resolutie	Nauwkeurigheid	Impedantie	Overspannings-beveiliging
600 mV	0,1 mV	± 0,8 %+2 digits	>1000 MΩ	250 VAC RMS
6 V	1 mV		>10 MΩ	600 VAC RMS
60 V	10 mV
600 V	100 mV

Frequentiemeting

Om frequenties te meten draait u de keuzeschakelaar (3) in de stand Hz/% en houdt u de meetpunten aan het te testen deel. De multimeter stelt zich automatisch in op het beste meetbereik.

Bereik	Resolutie	Nauwkeurigheid	Overspanningsbeveiliging
10 Hz	0.01 Hz	± 1 %+5 digits	250 VAC RMS
100 Hz	0,1 Hz
1000 Hz	1 Hz
10 kHz	10 Hz
100 kHz	100 Hz
1 MHz	1 kHz
10 MHz	10 kHz
1 – 99 %	0,10 %	± 3 %+2 digits

Arbeidscyclus

Om de verhouding van de pulsduur tot de periodeduur te meten drukt u de Select toets (2) bij keuzeschakelaar (3) in de stand Hz/%.

Op het display verschijnt nu het % teken. Houdt nu de meetpunten aan het te testen deel.

Capaciteitsmeting

Om capaciteiten te meten draait u de keuzeschakelaar (3) in de stand en houdt u de meetpunten aan het te testen deel. De multimeter stelt zich automatisch in op het beste meetbereik.

Let op spanningsvrijheid en ontlaad de condensatoren vóór de meting.

Bereik	Resolutie	Nauwkeurigheid	Overspanningsbeveiliging
60 nF	0,01 nF	± 4 %+3 digits	250 VAC RMS
600 nF	0,1 nF
6 uF	1 nF
60 uF	10 nF
600 uF	100 nF
6 mF	1 uF
60 mF	10 uF

Weerstandsmeting

Om weerstandswaarden te meten draait u de keuzeschakelaar (3) in de stand Ω o))) ➡ en houdt u de meetpunten aan het te testen deel. De multimeter stelt zich automatisch in op het beste meetbereik.

Bereik	Resolutie	Nauwkeurigheid	Overspanningsbeveiliging	Meetspanning
600 Ω	0,1 Ω	± 1,2 %+5 digits	250 VAC RMS	1,2 V
6 kΩ	1 Ω
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± 2,0 %+10 digits

Doorgangstest

Om bij lage weerstand de doorgang te testen drukt u één keer op de Select toets (2) bij keuzeschakelaar (3) in stand Ω o)))

Bij een weerstand onder 50 Ω klinkt een signaal.

Bereik	Resolutie	Overspanningsbeveiliging	Testspanning	Teststroom
Akoestisch signaal	0,1 Ω	250 VAC RMS	1,0 V	0,5 mA

Diodetest

Om diodes te testen drukt u twee keer op de SELECT toets (2) bij keuzeschakelaar (3) in stand Ω o)))

In doorlaatrichting wordt de voorwaartse spanning tot 2,999 Volt weergegeven.

Bereik	Resolutie	Overspanningsbeveiliging	Meetspanning
Diode	1 mV	250 VAC RMS	3,0 V

Onderhoud

Het instrument vergt bij gebruik conform de handleiding geen bijzonder onderhoud.

Reiniging

Als het instrument door het dagelijks gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.

WAARSCHUWING

Let erop dat er geen spanningen boven de 600 V op de meetleidingen komen, ook al is dit qua weergave mogelijk. Er kan schade aan de elektronica ontstaan!

Batterijen vervangen

De batterijen moeten vervangen worden als het batterijsymbool op het display verschijnt. Alvorens de batterijen te vervangen moeten de meetleidingen van het meetobject zijn gescheiden!

Gebruik alleen batterijen van het vermelde type.

Batterijen horen niet bij het huisvuil. Ook bij u in de buurt is er een inzamelpunt!

Draai de vergrendeling op de achterkant 180 graden in de stand "open", open het batterijdeksel en vervang de lege batterijen.

Let op de juiste polariteit van de batterijen! Plaats het deksel van het batterijvakje terug en draai de vergrendeling 180 graden in de stand "gesloten".

Definitie van de meetcategorieën:

Meetcategorie II: Metingen aan stroomkringen, die elektrisch via stekkers rechtstreeks met het laagspanningsnet zijn verbonden. Typische kortsluitstroom < 10 kA

Meetcategorie III: Metingen binnen de installatie van het gebouw (stationaire verbruikers met niet-insteekbare aansluiting, verdeelaansluiting, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50 kA

Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (teller, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA

Technische gegevens

De nauwkeurigheid heeft betrekking op 1 jaar bij een temperatuur van +18 °C – +28 °C met een luchtvochtigheid van 75 %.

Automatische meetbereikselectie
Max. spanning tussen de ingangen en massa	600 V DC / AC RMS
Max. bedrijfshoogte	2000 m boven NN
Displayhoogte	20 mm LCD
Indicatie	4 digits max. 5999
Polariteitsindicatie	automatisch
Overloopindicatie	“OL” wordt aangegeven
Aftastsnelheid	ca. 0,4 s
Batterijtoestand	batterijsymbool wordt weergegeven
Automatische uitschakeling	na ca. 5 min.
Voeding	2 x 1,5 V AAA Micro
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 50 °C
Afmetingen	133 x 62 x 27 mm
Gewicht	115 g inclusief batterijen
