РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pocket 100 Testboy

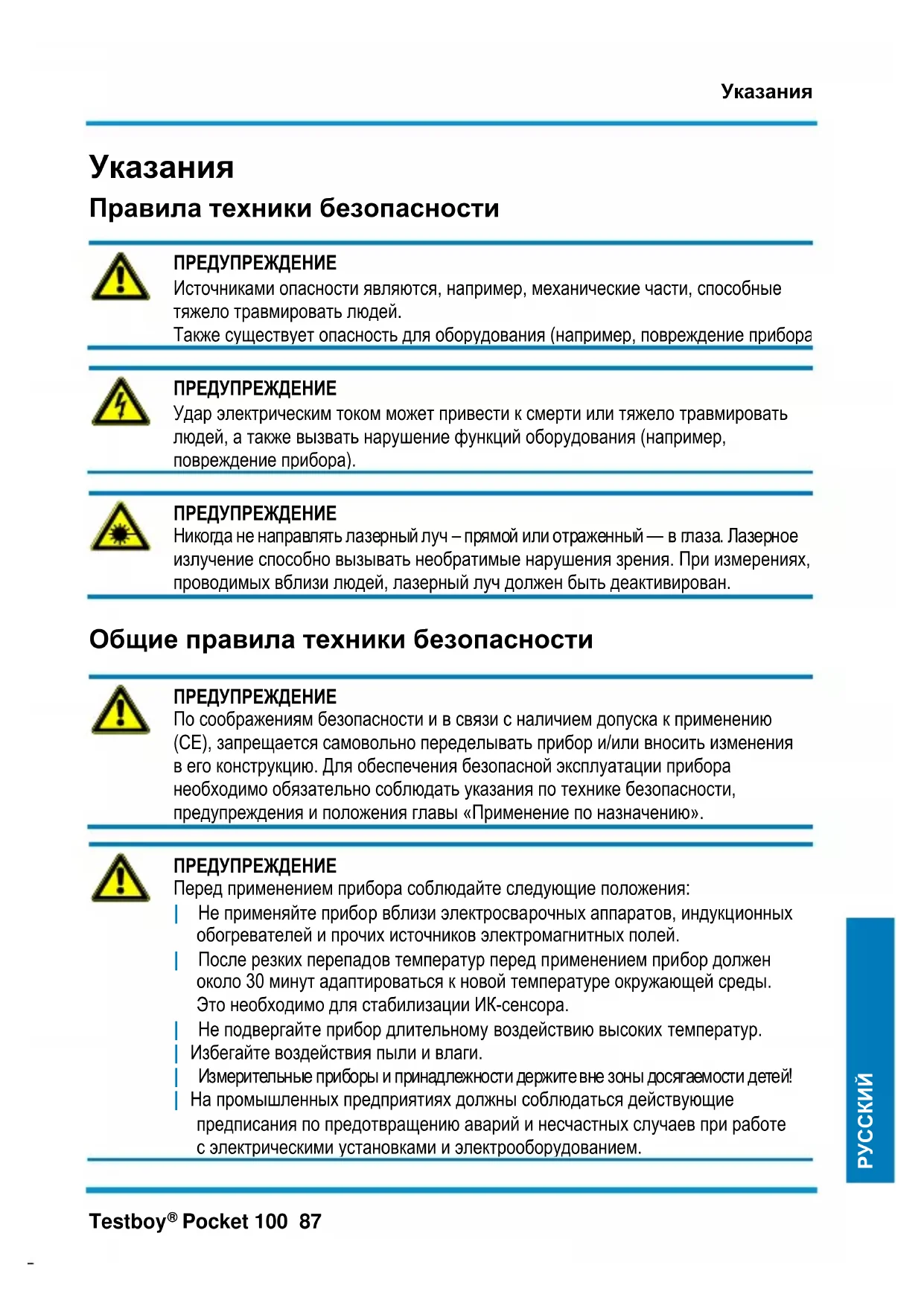

Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ

Источниками опасности являются, например, механические части, способные тяжело травмировать людей. Также существует опасность для оборудования (например, повреждение прибора

ПРЕДУПРЕЖДЕНИЕ

Удар электрическим током может привести к смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ

Никогда не направлять лазерный луч – прямой или отраженный — в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован.

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ

По соображениям безопасности и в связи с наличием допуска к применению (СЕ), запрещается самовольно переделывать прибор и/или вносить изменения в его конструкцию. Для обеспечения безопасной эксплуатации прибора необходимо обязательно соблюдать указания по технике безопасности, предупреждения и положения главы «Применение по назначению».

ПРЕДУПРЕЖДЕНИЕ

Перед применением прибора соблюдайте следующие положения:

Не применяйте прибор вблизи электросварочных аппаратов, индукционных обогревателей и прочих источников электромагнитных полей.
После резких перепадов температур перед применением прибор должен около 30 минут адаптироваться к новой температуре окружающей среды. Это необходимо для стабилизации ИК-сенсора.
Не подвергайте прибор длительному воздействию высоких температур. Избегайте воздействия пыли и влаги.
Измерительные приборы и принадлежности держите вне зоны досягаемости детей!
На промышленных предприятиях должны соблюдаться действующие предписания по предотвращению аварий и несчастных случаев при работе с электрическими установками и электрооборудованием.

Соблюдайте пять правил техники безопасности:

1 Обесточить электросеть.
2 Принять меры против случайного включения электропитания.
3 Проверить отсутствие напряжения (отсутствие напряжения на 2-х полюсах).
4 Заземлить и закоротить.
5 Изолировать соседние компоненты, находящиеся под напряжением.

Применение по назначению

Прибор предназначен только для применения, описанного в Инструкции по пользованию. Иное применение является недопустимым и может стать причиной несчастного случая или повреждения прибора. Оно приводит к немедленному аннулированию любых гарантийных обязательств изготовителя по отношению к пользователю.

Если прибор не будет использоваться длительное время, из него следует извлечь батареи во избежание повреждения прибора.

Изготовитель не несет ответственности за материальный ущерб или вред здоровью людей, возникающий вследствие неправильного обращения с прибором или несоблюдения правил техники безопасности. В таких случаях исключаются всякие претензии по гарантии. В настоящей Инструкции по пользованию правила техники безопасности сопровождаются символом «восклицательный знак в треугольнике». Перед началом работы с прибором полностью прочитайте Инструкцию. Данному прибору присвоен знак СЕ, то есть он отвечает требованиям соответствующих директив.

Мы сохраняем за собой право на изменение спецификаций без предварительного уведомления. © 2017 Testboy GmbH, Германия

Исключение ответственности

При повреждениях, возникающих вследствие несоблюдения Инструкции по пользованию, гарантия аннулируется! Изготовитель не несет ответственности за связанный с этим косвенный ущерб!

Testboy не несет ответственности за ущерб, понесенный в результате

несоблюдения настоящей инструкции по пользованию,
изменений изделия, не разрешенных фирмой Testboy, или
применения запасных частей, не оригинальных или не разрешенных фирмой Testboy,
работы под воздействием алкоголя, наркотических средств или медикаментов

Правильность Инструкции по пользованию

Настоящая Инструкция по пользованию составлена с особой тщательностью. При этом изготовитель не несет ответственности за правильность и полноту данных, рисунков и чертежей. Возможны изменения, опечатки и неточности.

Утилизация

Уважаемый покупатель изделия Testboy! Став обладателем нашего изделия, вы получили возможность сдать его по окончании срока службы на специальный пункт сбора отслужившей электротехники.

Директива WEEE регулирует возврат и утилизацию электрического оборудования. Производители электрического оборудования обязаны бесплатно забирать и утилизировать все электрические приборы. Электроприборы больше нельзя утилизировать по обычным каналам утилизации отходов. Электроприборы должны перерабатываться и утилизироваться отдельно. Всё оборудование, попадающее под данную директиву, помечено этим логотипом.

Утилизация использованных элементов питания

По закону (Закон об утилизации элементов питания) вы как конечный пользователь обязаны сдавать все использованные батареи и аккумуляторы, утилизация с бытовым мусором запрещена! Батареи/аккумуляторы, содержащие вредные вещества, обозначены изображенными рядом символами, указывающими на запрет утилизации с бытовым мусором. Обозначения основных тяжелых металлов: Cd = кадмий, Hg = ртуть, Pb = свинец. Использованные батареи/аккумуляторы вы можете бесплатно сдать в местных пунктах приема или в любой точке продажи батарей/аккумуляторов!

Сертификат качества

Все работы и процессы внутри фирмы Testboy GmbH, влияющие на качество продукции, постоянно контролируются в рамках системы менеджмента качества. Кроме того, фирма Testboy GmbH подтверждает, что приборы и устройства, применяемые для калибровки, сами постоянно проверяются как средства контроля.

Декларация соответствия

Изделие соответствует действующим директивам. Более подробную информацию можно найти на сайте www.testboy.de

Эксплуатация

Testboy® Pocket 100 представляет собой мультиметр универсального назначения. Измерительный прибор изготавливается в соответствии с действующими правилами техники безопасности и обеспечивает безопасную и надежную работу. Мультиметр оказывает незаменимую помощь в ремесленной или промышленной областях, а также для радиолюбителей при всех типовых задачах по измерению.

Всегда присоединяйте красный измерительный провод к гнезду INPUT (4), а черный провод – к гнезду COM (5).

Включение/выключение

Измерительный прибор включается при повороте переключателя (3) из положения OFF на одну из функций измерения. Для выключения поверните переключатель в положение(я) OFF. Если в течение примерно 5 минут измеренное значение не изменяется, прибор автоматически отключается.

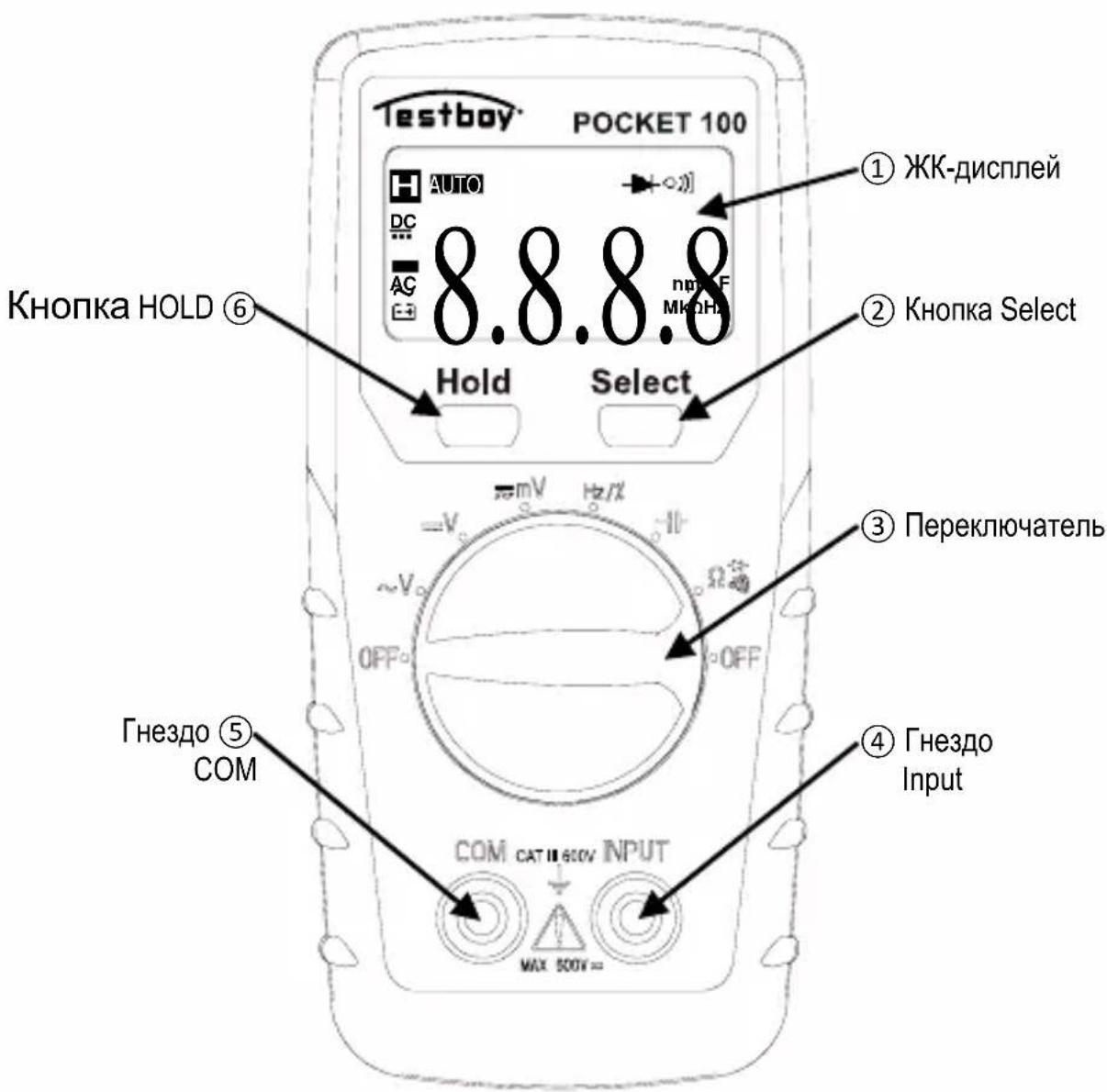

Testboy POCKET 100 AUTO DC AC 8.8.8.8 nkHF MKHF Hold Select ① ЖК-дисплей ② Кнопка Select ③ Переключатель Гнездо ⑤ COM ④ Гнездо Input COM CAT II 600V INPUT MAX 500V=

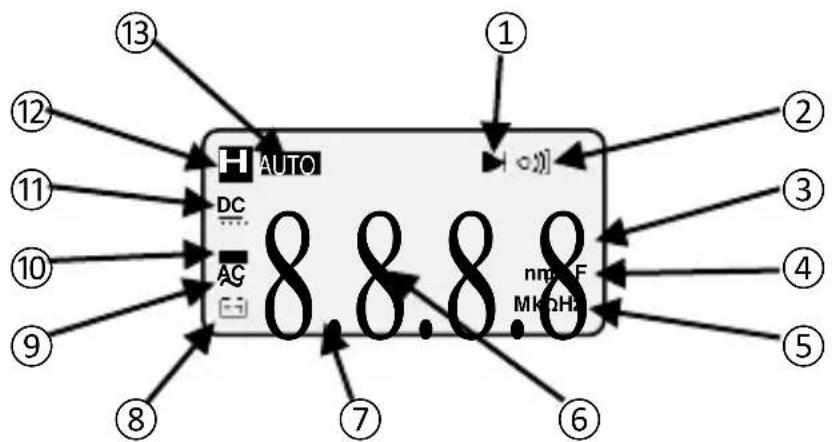

Дисплей

H AUTO DC AC 8.8.8.8 nm, F MK, pH ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮

1	Проверка диодов	2	Проверка целостности цепи(звуковой сигнал)
3	Кратность манипуляции	4	Напряжение/емкость (n,μ,m) [В/Ф]
5	Частота/сопротивление (k,M) [Гц/Ом]	6	Измеренное значение
7	Десятичная точка	8	Символ батареи
9	Переменное напряжение	10	Знак полярности
11	Постоянное напряжение	12	Hold (удерживание)
13	Автоматический выбор диапазона измерения

Кнопка сохранения измеренного значения

При нажатии кнопки HOLD (6) текущее измеренное значение сохраняется и отображается на дисплее.

На дисплее это обозначается символом

При повторном нажатии кнопки выполняется возврат к функции измерения.

Подсветка дисплея

Длительным нажатием кнопки HOLD (6) фоновая подсветка включается, для выключения необходимо повторное длительное нажатие кнопки HOLD.

Измерение переменного напряжения

Для измерения переменных напряжений свыше 0,6 В поверните переключатель (3) в положение \~V и приложите измерительные щупы к испытываемому объекту. Мультиметр автоматически переключится на наиболее подходящий диапазон измерения.

Для измерения переменных напряжений менее 600 милливольт поверните переключатель (3) в положение mV. Далее необходимо нажатием кнопки Select (2) переключиться с DC (постоянный ток) на AC (переменный ток). Свыше 600 мВ на дисплей выводится «OL».

Диапазон	Разрешение	Точность	Импеданс	Защита от перенапряжения	Диапазон частот
600 мВ	0,1 мВ	± 0,8% +3 цифры	>1000 МОм	250 В перем. тока (среднеквадратичная величина)	40 Гц~1 кГц
6 В	1 мВ		>10 МОм	600 В перем. тока (среднеквадратичная величина)
60 В	10 мВ
600 В	100 мВ

Измерение постоянного напряжения

Для измерения постоянных напряжений свыше 0,6 В поверните переключатель (3) в положение =V и приложите измерительные щупы к испытываемому объекту. Мультиметр автоматически переключится на наиболее подходящий диапазон измерения.

Для измерения постоянных напряжений менее 600 милливольт поверните переключатель (3) в положение mV. Свыше 600 мВ на дисплей выводится «OL».

Диапазон	Разрешение	Точность	Импеданс	Защита от перенапряжения
600 мВ	0,1 мВ	± 0,8 % +2 цифры	>1000 МОм	250 В перем. тока (среднеквадратичная величина)
6 В	1 мВ		>10 МОм	600 В перем. тока (среднеквадратичная величина)
60 В	10 мВ
600 В	100 мВ

Измерение частоты

Для измерения частот поверните переключатель (3) в положение Hz/% и приложите измерительные щупы к испытываемому объекту. Мультиметр автоматически переключится на наиболее подходящий диапазон измерения.

Диапазон	Разрешение	Точность	Защита от перенапряжения
10 Гц	0,01 Гц	± 1 % +5 цифр	250 В перем. тока (среднеквадратичная величина)
100 Гц	0,1 Гц
1000 Гц	1 Гц
10 кГц	10 Гц
100 кГц	100 Гц
1 МГц	1 кГц
10 МГц	10 кГц
1 – 99 %	0,10 %	± 3 % +2 цифры

Кратность манипуляции

Для измерения отношения длительности импульса к длительности периода нажмите кнопку Select (2) при переключателе (3) в положении Hz/%.

На дисплее отображается символ «%». Приложите измерительные щупы к испытываемому объекту.

Измерение емкости

Для измерения емкости поверните переключатель (3) в положение и приложите измерительные щупы к испытываемому объекту. Мультиметр автоматически переключится на наиболее подходящий диапазон измерения.

Перед измерением проконтролируйте отсутствие напряжения и разряд конденсаторов.

Диапазон	Разрешение	Точность	Защита от перенапряжения
60 нФ	0,01 нФ	± 4 % +3 цифры	250 В перем. тока(среднеквадратичная величина)
600 нФ	0,1 нФ
6 мкФ	1 нФ
60 мкФ	10 нФ
600 мкФ	100 нФ
6 мФ	1 мкФ
60 мФ	10 мкФ

Измерение сопротивления

Для измерения сопротивлений поверните переключатель (3) в положение Ω o))) ➡ и приложите измерительные щупы к испытываемому объекту. Мультиметр автоматически переключится на наиболее подходящий диапазон измерения.

Диапазон	Разрешение	Точность	Защита от перенапряжения	Измерение напряжения
600 Ом	0,1 Ом	± 1,2 % +5 цифр	250 В перем. тока (среднеквадратичная величина)	1,2 В
6 кОм	1 Ом
60 кОм	10 Ом
600 кОм	100 Ом
6 МОм	1 кОм
60 МОм	10 кОм	± 2,0 % +10 цифр

Проверка целостности цепи

Для проверки целостности цепи с низким сопротивлением нажмите один раз кнопку Select (2) при переключателе (3) в положении Ω o))) ↗.

При сопротивлении ниже 50 Ом подается звуковой сигнал.

Диапазон	Разрешение	Защита от перенапряжения	Тестовое напряжение	Тестовый ток
Звуковой сигнал	0,1 Ом	250 В перем. тока (среднеквадратичная величина)	1,0 В	0,5 мА

Проверка диодов

Для проверки диодов нажмите два раза кнопку Select (2) при переключателе (3) в положении Ω o)))

В пропускном направлении отображается прямое напряжение до 2,999 В.

Диапазон	Разрешение	Защита от перенапряжения	Измерение напряжения
Диод	1 мВ	250 В перем. тока(среднеквадратичная величина)	3,0 В

Техническое обслуживание

При эксплуатации согласно Инструкции по пользованию прибор не требует особого технического обслуживания.

Очистка

Если прибор в процессе ежедневного применения загрязнится, то его можно очистить с помощью влажной салфетки и небольшого количества слабодействующего бытового средства для очистки. Никогда не применяйте для очистки сильнодействующее средство для очистки или растворитель.

ПРЕДУПРЕЖДЕНИЕ

Следите за тем, чтобы на измерительные провода на подавалось напряжение свыше 600 В, даже если индикатор это позволяет, возможно повреждение электроники!

Замена батареи

Замена батареи потребуется в том случае, когда на дисплее появится символ батареи. Перед заменой батареи необходимо отсоединить измерительные провода от испытываемого объекта!

Применяйте только батареи указанного типа!

Не утилизируйте батареи вместе с бытовым мусором. Обратитесь в пункт приема рядом с вами!

Поверните фиксатор с обратной стороны на 180 градусов в положение «открыто», откройте крышку батарейного отсека и замените разряженные батареи.

Следите за правильной полярностью батарей! Установите крышку батарейного отсека и поверните фиксатор на 180 градусов в положение «закрыто».

Определение категорий измерения:

Категория измерения II: Измерения на токовых цепях, которые через вилку напрямую электрически соединены с низковольтной сетью. Типичный ток короткого замыкания < 10 кА

Категория измерения III: Измерения в пределах домовой электроустановки (стационарные потребители с неразъемным присоединением, присоединение к распределительному щиту, постоянно установленные устройства в распределительном щите). Типичный ток короткого замыкания < 50 кА

Категория измерения IV: Измерения на источнике низковольтной электроустановки (счетчики, магистральное присоединение, первичная максимальная токовая защита). Типичный ток короткого замыкания >> 50 кА

Технические характеристики

Точность указана для эксплуатации в течение 1 года при температуре от +18 °C до +28 °C при влажности воздуха 75 %.

Автоматический выбор диапазона измерения
Макс. напряжение между соединительными гнездами и массой	600 В пост. тока / перем. тока (среднеквадратичная величина)
Макс. рабочая высота над уровнем моря	2000 м над уровнем моря
Высота дисплея	20 мм ЖКД
Индикация	4 цифры, макс. 5999
Индикация полярности	автоматическая
Индикация перегрузки	Отображается символ «OL»
Скорость считывания	прибл. 0,4 с
Состояние батареи	Отображается символ батареи
Автоматическое отключение	прибл. через 5 мин.
Электропитание	2 x 1,5 В AAA Micro
Температура при эксплуатации	от 0 °C до 40 °C
Температура при хранении	от - 10 °C до 50 °C
Габаритные размеры	133 x 62 x 27 мм
Вес	115 г, с батареями
