MANUALE UTENTE Pocket 100 Testboy

Pocket 100 Istruzioni per l’uso

Pocket 100 39 ITALIANO ITALIANO ITALIANO

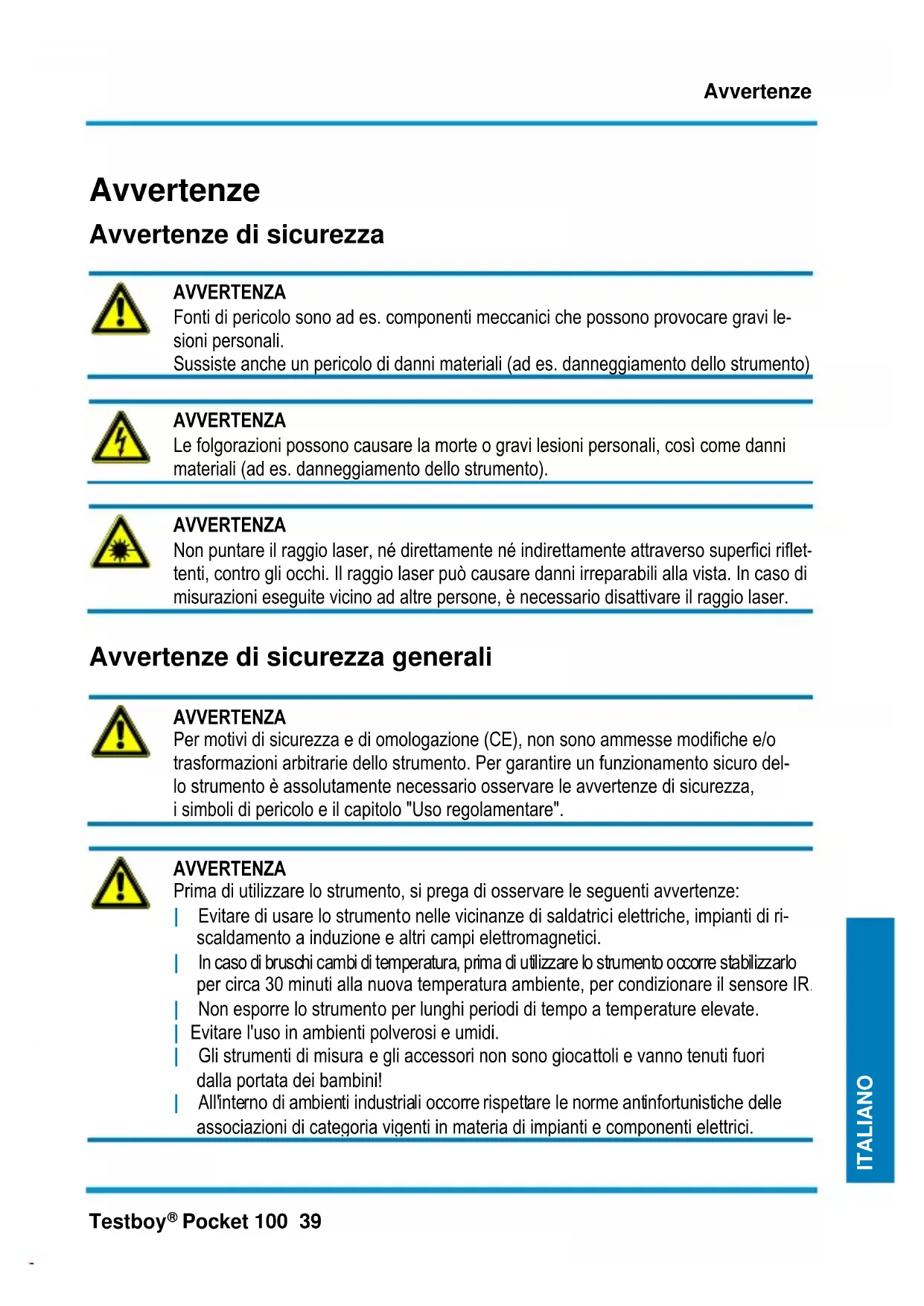

Avvertenze Avvertenze di sicurezza

AVVERTENZA Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi le- sioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici riflet- tenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misurazioni eseguite vicino ad altre persone, è necessario disattivare il raggio laser.

Avvertenze di sicurezza generali

AVVERTENZA Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro del- lo strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".

AVVERTENZA Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze: | Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di ri- scaldamento a induzione e altri campi elettromagnetici. | In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per condizionare il sensore IR. | Non esporre lo strumento per lunghi periodi di tempo a temperature elevate. | Evitare l'uso in ambienti polverosi e umidi. | Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini! | All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.Avvertenze 40 Testboy

Pocket 100 ITALIANO ITALIANO

Si prega di rispettare le cinque regole di sicurezza: 1 Isolare 2 Mettere in sicurezza per prevenire la riaccensione accidentale 3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli) 4 Collegare a terra e cortocircuitare 5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni

Uso previsto Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'uten- te. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggia- mento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia concessa dal produttore all'utente.

Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere le bat- terie per proteggerlo da eventuali danni.

Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicu- rezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso. © 2017 Testboy GmbH, Deutschland Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni causati | dal mancato rispetto del manuale dell'utente, | da modifiche del prodotto non autorizzate da Testboy, | dall'uso di ricambi non prodotti né autorizzati da Testboy, | dall'uso di alcol, sostanze stupefacenti o medicinali. .Avvertenze Testboy

Pocket 100 41 ITALIANO ITALIANO ITALIANO Esattezza del manuale dell'utente Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle imma- gini e dei disegni. Con riserva di modifiche, refusi ed errori. Smaltimento Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo stru- mento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuita- mente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più esse- re smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti sepa- ratamente. Tutti gli apparecchi che rientrano nel campo di validità di questa diret- tiva sono contrassegnati con un marchio speciale.

Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici! Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fian- co, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici. I codici che identificano il metallo pesante contenuto nella batteria sono: Cd = Cadmio, Hg = Mercurio, Pb = Piombo. Le batterie usa-e-getta/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!

Certificato di qualità Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente. Dichiarazione di conformità Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.deUso 42 Testboy

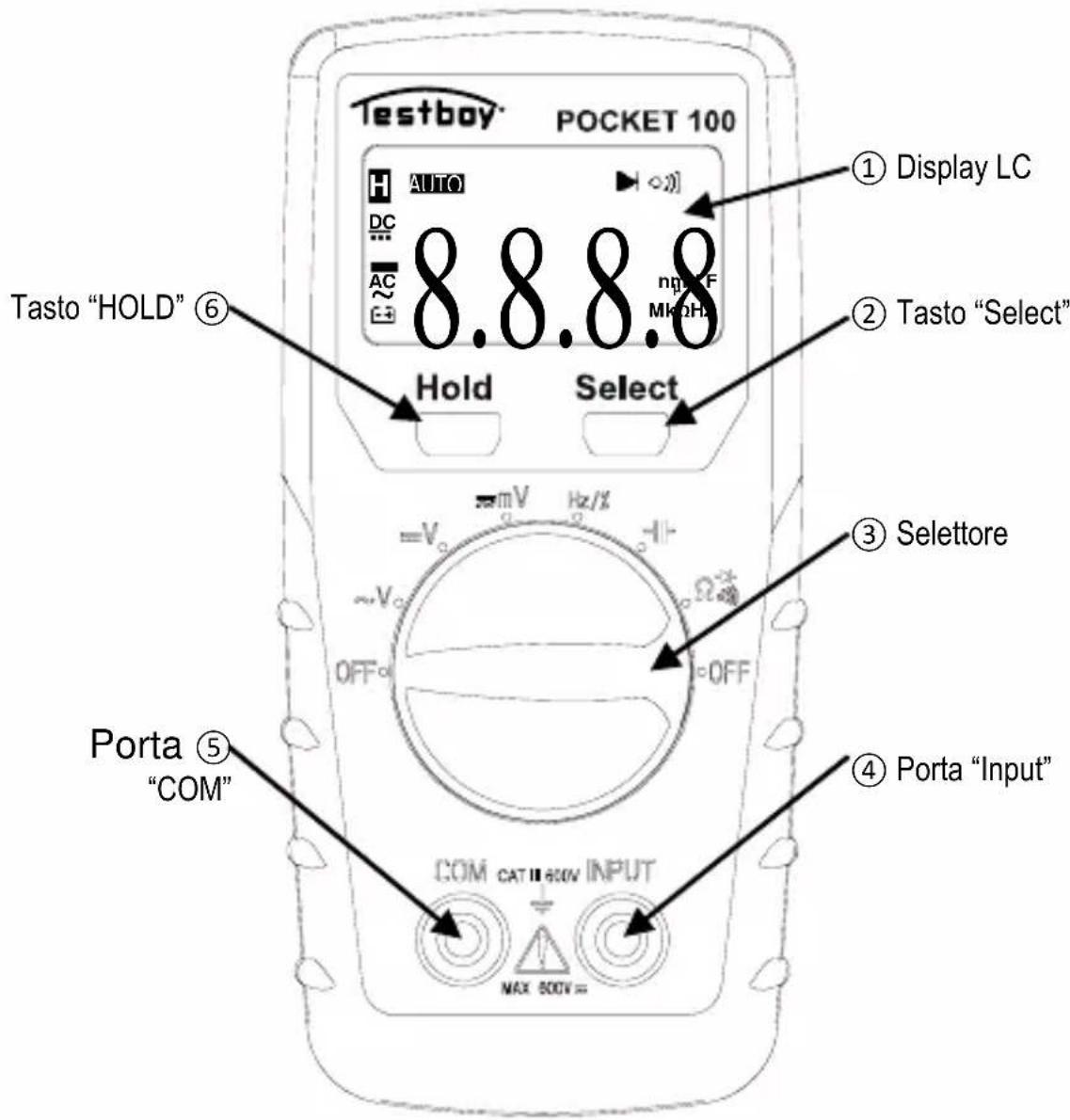

Pocket 100 ITALIANO ITALIANO Uso Testboy

Pocket 100 è un multimetro utilizzabile in maniera universale. Lo strumento di misura, costruito secondo gli ultimi standard di sicurezza, garantisce un lavoro sicuro e affidabile. Sia nel settore dell'artigianato e dell'industria, sia in quello degli hobby e del fai-da-te, il multimetro è un valido e prezioso strumento per svolgere tutte le più comuni misure. Collegare il cavo di misura rosso alla porta “INPUT” (4) e il cavo di misura nero alla porta “COM” (5). On/off Il misuratore si attiva se il selettore (3) dalla posizione OFF viene ruotate ad una delle funzioni di misurazione. Per la disattivazione, ruotare l'interruttore nelle posizioni OFF. Dopo circa 5 minuti l'apparecchio di spegne automaticamente senza modificare il valore di misu- razione.

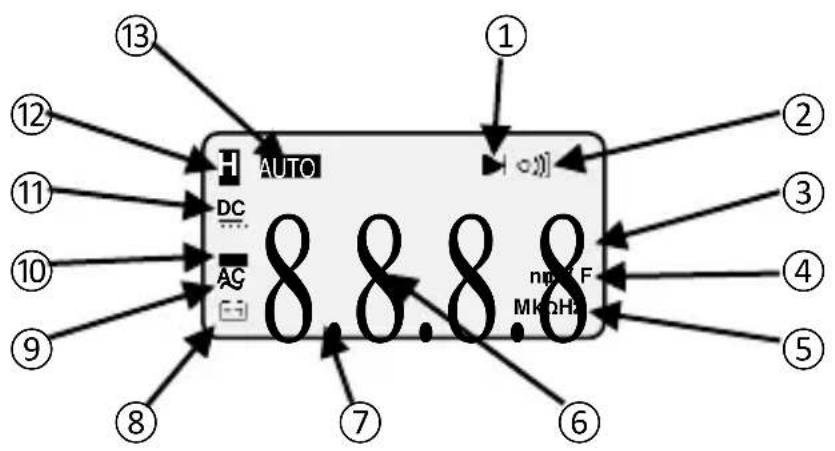

Pocket 100 43 ITALIANO ITALIANO ITALIANO Display

Controllo passaggio (segnale acustico)

Ciclo di lavoro (Duty Cycle)

Tensione / capacità (n,µ,m) [V/F]

Frequenza/resistenza (k,M) [Hz/Ω]

Valore di misurazione

Simbolo della batteria

Selezione automatica intervallo di misurazione

Tasto salva valori di misurazione Azionando il tasto “HOLD” (6) viene salvato l'attuale valore di misurazione e visualizzato nel display. Ciò viene visualizzato con “H” nel display. Premendo nuovamente il tasto si ritorna alla funzione di misurazione. Illuminazione del display Premendo il tasto “HOLD” (6) si attiva la retroilluminazione della visualizzazione; per la disattiva- zione, tenere il tasto “HOLD” premuto ancora una volta.

Pocket 100 ITALIANO ITALIANO

Misura della tensione alternata Per misurare tensioni alternate superiore a 0,6 V ruotare il selettore (3) in posizione ~V e posi- zionare le punte di misurazione sul pezzo. Il multimetro si attiva automaticamente sull'intervallo di misurazione più conveniente. Per la misurazione di tensioni alternate inferiori a 600 Millivolt, ruotare il selettore (3) in posizione mV. Qui bisogna commutare da DC ad AC col tasto Select (2). Sopra 600 mV viene visualizzato OL. nel display. Fascia Risoluzione Precisione Impedenza Scaricatore Range di frequenza 600 mV 0,1 mV ± 0,8 % +3 cifre >1000 MΩ 250 VAC RMS 40 Hz~1 KHz 6 V 1 mV >10 MΩ 600 VAC RMS 60 V 10 mV 600 V 100 mV

Misura della tensione continua Per misurare tensioni continue superiori a 0,6 V ruotare il selettore (3) in posizione =V e posizio- nare le punte di misurazione sul pezzo. Il multimetro si attiva automaticamente sull'intervallo di misurazione più conveniente. Per la misurazione di tensioni continue inferiori a 600 Millivolt, ruotare il selettore (3) in posizione mV. Sopra 600 mV viene visualizzato OL. nel display. Fascia Risoluzione Precisione Impedenza Scaricatore 600 mV 0,1 mV ± 0,8 % +2 cifre >1000 MΩ 250 VAC RMS 6 V 1 mV >10 MΩ 600 VAC RMS 60 V 10 mV 600 V 100 mVUso Testboy

Pocket 100 45 ITALIANO ITALIANO ITALIANO

Misura della frequenza Per la misurazione di frequenze, ruotare il selettore (3) in posizione Hz/% e posizionare le punte di misurazione sul pezzo. Il multimetro si attiva automaticamente sull'intervallo di misurazione più conveniente. Fascia Risoluzione Precisione Scaricatore 10 Hz

Ciclo di lavoro (Duty Cycle) Per misurare il rapporto della durata dell'impulso nella durata in periodo, premere il tasto Select (2) nel selettore (3) in posizione Hz/%. Nel display viene adesso visualizzato il segno %. Posizionare le punte di misurazione sul pezzo.Uso 46 Testboy

Pocket 100 ITALIANO ITALIANO

Misura della capacità Per la misurazione di capacità, ruotare il selettore (3) in posizione e posizionare le punte di misurazione sul pezzo. Il multimetro si attiva automaticamente sull'intervallo di misurazione più conveniente.

Prestare attenzione all'assenza di tensione e scaricare i condensatori prima della misurazione.

Pocket 100 47 ITALIANO ITALIANO ITALIANO

Misura della resistenza Per la misurazione di resistenze, ruotare il selettore (3) in posizione Ω o))) e posizionare le punte di misurazione sul pezzo. Il multimetro si attiva automaticamente sull'intervallo di misura- zione più conveniente. Fascia Risoluzione Precisione Scaricatore Tensione di misurazione 600 Ω 0,1 Ω ± 1,2 % +5 cifre 250 VAC RMS 1,2 V 6 kΩ 1 Ω 60 kΩ 10 Ω 600 kΩ 100 Ω 6 MΩ 1 kΩ 60 MΩ 10 kΩ ± 2,0 % +10 cifre

Test di continuità Per controllare il passaggio a bassa impedenza, premere una volta il tasto Select (2) nel selettore (3) in posizione Ω o))) . Con una resistenza inferiore a 50 Ω viene emesso un segnale acustico. Fascia Risoluzione Scaricatore Tensione di prova Corrente di prova Segnale acustico 0,1 Ω 250 VCA RMS 1,0 V 0,5 mAUso 48 Testboy

Pocket 100 ITALIANO ITALIANO

Test diodi Per controllare i diodi, premere due volte il tasto SELECT (2) nel selettore (3) in posizione Ω o))) . Nel senso di conduzione, viene visualizzata la tensione diretta fino a 2,999 Volt. Fascia Risoluzione Scaricatore Tensione di misurazione Diodo 1 mV 250 VCA RMS 3,0 V

Manutenzione Se utilizzato in conformità alle istruzioni contenute nel manuale, lo strumento non necessita di una particolare manutenzione. Pulizia Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.

AVVERTENZA Prestare attenzione al fatto che non ci siano tensioni superiori 600 V sulle linee di misurazione, anche se il display lo consente, ci potrebbero essere danni all'elettronica!Uso Testboy

Pocket 100 49 ITALIANO ITALIANO ITALIANO

Sostituzione delle batterie Sostituire immediatamente la batteria quando sul display compare il simbolo. Prima di sosti- tuire la batteria è necessario scollegare i cavi di misura dallo strumento! Usare solo batterie del tipo indicato.

Le batterie non possono essere smaltite insieme ai rifiuti domestici. Un cen- tro di raccolta batterie usate è sicuramente presente anche nelle vostre vici- nanze!

Ruotare il blocco presente sul retro in posizione 180 gradi “aperto”, aprire il vano batterie e sostituire le batterie esauste. Verificare la corretta polarità della batterie! Applicare il coperchio del vano batteria e ruotare il blocco di 180 gradi in posizione “chiusa”.

Definizione delle categorie di misura: Categoria di misura II: misure su circuiti elettrici collegati direttamente alla rete elettrica a bassa tensione tramite connettori. Corrente tipica di cortocircuito < 10 kA Categoria di misura III: misure all'interno delle installazioni dell'edificio (utenze stazionarie senza connettore, collegamento del ripartitore, apparecchi fissi nel ripartitore). Corrente tipica di corto- circuito < 50 kA Categoria di misura IV: misure alla fonte dell'installazione a bassa tensione (contatore, collega- mento principale, fusibile di massima corrente). Corrente tipica di cortocircuito >> 50 kADati tecnici 50 Testboy

Pocket 100 ITALIANO ITALIANO Dati tecnici La precisione si riferisce ad 1 anno ad una temperatura di +18 °C – +28 °C con un'umidità dell'aria del 75 %. Selezione automatica intervallo di misurazione

Max. tensione fra la porta di collega- mento e la massa

Max. altitudine d'esercizio 2000 m s.l.m. Altezza display 20 mm LCD Display 4 cifre max. 5999 Indicazione della polarità Automatica Overflow Viene visualizzato "OL" Frequenza di campionamento ca. 0,4 s Livello batteria Viene visualizzato il simbolo della batteria Spegnimento automatico dopo ca. 5 min. Alimentazione 2 x 1,5 V AAA Micro Temperatura d'esercizio Da 0 °C a 40 °C Temperatura di stoccaggio Da -10 °C a 50 °C Dimensioni 133 x 62 x 27 mm Peso 115 g (batterie incluse)Indicaciones Testboy
