INSTRUKCJA OBSŁUGI Pocket 100 Testboy

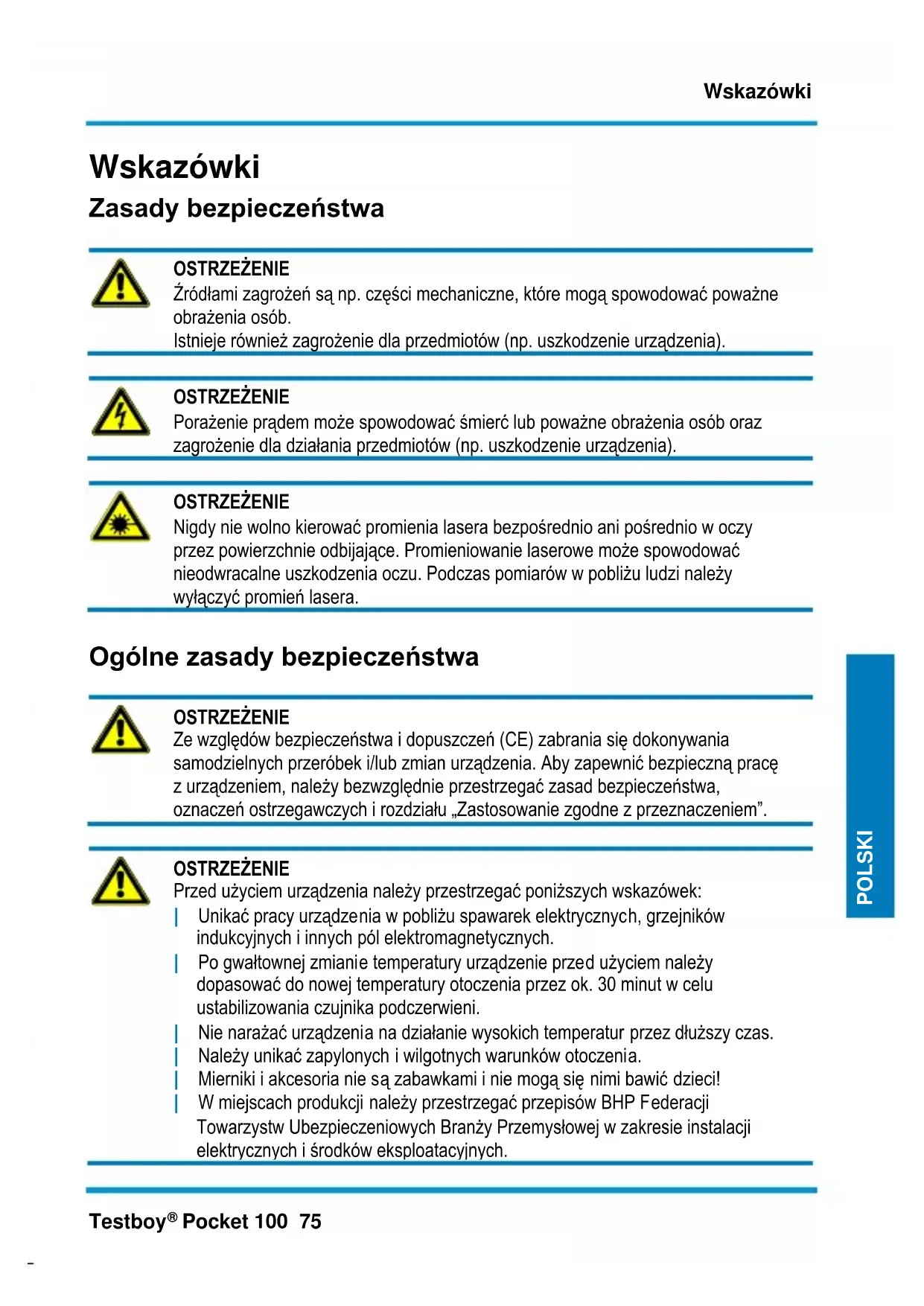

Zasady bezpieczeństwa

OSTRZEŻENIE

Źródłami zagrożeń są np. części mechaniczne, które mogą spowodować poważne obrażenia osób.

Istnieje również zagrożenie dla przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Porażenie prądem może spowodować śmierć lub poważne obrażenia osób oraz zagrożenie dla działania przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Nigdy nie wolno kierować promienia lasera bezpośrednio ani pośrednio w oczy przez powierzchnie odbijające. Promieniowanie laserowe może spowodować nieodwracalne uszkodzenia oczu. Podczas pomiarów w pobliżu ludzi należy wyłączyć promień lasera.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE

Ze względów bezpieczeństwa i dopuszczeń (CE) zabrania się dokonywania samodzielnych przeróbek i/lub zmian urządzenia. Aby zapewnić bezpieczną pracę z urządzeniem, należy bezwzględnie przestrzegać zasad bezpieczeństwa, oznaczeń ostrzegawczych i rozdziału „Zastosowanie zgodne z przeznaczeniem”.

OSTRZEŻENIE

Przed użyciem urządzenia należy przestrzegać poniższych wskazówek:

Unikać pracy urządzenia w pobliżu spawarek elektrycznych, grzejników indukcyjnych i innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem należy dopasować do nowej temperatury otoczenia przez ok. 30 minut w celu ustabilizowania czujnika podczerwieni.
Nie narażać urządzenia na działanie wysokich temperatur przez dłuższy czas.
Należy unikać zapylonych i wilgotnych warunków otoczenia.
Mierniki i akcesoria nie są zabawkami i nie mogą się nimi bawić dzieci!
W miejscach produkcji należy przestrzegać przepisów BHP Federacji
Towarzystw Ubezpieczeniowych Branży Przemysłowej w zakresie instalacji elektrycznych i środków eksploatacyjnych.

Należy przestrzegać pięć zasad bezpieczeństwa:

1 Odłączenie od prądu
2 Zabezpieczenie przed ponownym włączeniem
3 Stwierdzenie braku napięcia (brak napięcia należy stwierdzić 2-biegunowo)
4 Uziemienie i podłączenie na krótko
5 Ostonięcie części sąsiadujących znajdujących się pod napięciem

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi. Inne zastosowanie jest niedozwolone i może spowodować wypadki lub zniszczenie urządzenia. Takie zastosowania powodują natychmiastowe unieważnienie roszczeń gwarancyjnych użytkownika wobec producenta.

Aby chronić urządzenie przed uszkodzeniem, w przypadku dłuższego okresu nieużywania należy wyjąć baterie.

W przypadku szkód rzeczowych i obrażeń osób, spowodowanych nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa, nie ponosimy odpowiedzialności. W takich przypadkach wygasają roszczenia gwarancyjne. Wykrzyknik w trójkącie wskazuje na zasady bezpieczeństwa opisane w instrukcji obsługi. Przed uruchomieniem należy w całości przeczytać instrukcję. Urządzenie zostało sprawdzone wg norm CE i jest zgodne z wymaganymi dyrektywami.

Zastrzegamy sobie prawo do zmiany specyfikacji bez uprzedniego powiadomienia.

© 2017 Testboy GmbH, Niemcy

Wyłączenie odpowiedzialności

W przypadku uszkodzeń spowodowanych nieprzestrzeganiem instrukcji, wygasają roszczenia gwarancyjne! Za wynikające z tego uszkodzenia następcze nie ponosimy odpowiedzialności!

Testboy nie odpowiada za szkody wynikające z

nieprzestrzegania instrukcji,
zmian produktu niezatwierdzonych przez Testboy lub
używania części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy
pracy pod wpływem alkoholu, narkotyków i leków

Prawidłowość instrukcji obsługi

Niniejsza instrukcja obsługi została stworzona z największą starannością. Za prawidłowość i kompletność danych, ilustracji i rysunków nie ponosimy odpowiedzialności. Zastrzegamy sobie prawo do zmian, błędów w druku i pomyłek.

Utylizacja

Szanowny kliencie Testboy, nabycie naszego produktu umożliwia zwrócenie urządzenia po zakończeniu jego żywotność do właściwych punktów zbiórki odpadów elektrycznych.

Dyrektywa WEEE reguluje zwrot i recykling urządzeń elektrycznych. Producenci urządzeń elektrycznych są zobowiązani do bezpłatnego odbioru i recyklingu wszystkich urządzeń elektrycznych. Urządzenia elektryczne nie mogą być już usuwane tradycyjnymi kanałami utylizacji. Urządzenia elektryczne należy poddać recyklingowi i utylizować oddzielnie. Wszystkie urządzenia podlegające tej dyrektywie są oznaczone tym logo.

Utylizacja zużytych baterii

Użytkownik końcowy jest prawnie zobowiązany (ustawa o bateriach) do zwrotu wszystkich zużytych baterii i akumulatorów; zabrania się wyrzucania ich wraz z odpadami domowymi!

Baterie/akumulatory zawierające substancje szkodliwe są oznaczone pokazanymi obok symbolami, oznaczającymi zakaz wyrzucania wraz z odpadami domowymi. Oznaczenia decydujących metali ciężkich:

Cd = kadm, Hg = rtęć, Pb = ołów.

Zużyte baterie/akumulatory można bezpłatnie oddawać w gminnych punktach zbiórk lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!

Certyfikat jakości

Wszystkie czynności i procesy związane z jakością wykonane w firmie Testboy GmbH są stale nadzorowane przez system zarządzania jakością. Testboy GmbH potwierdza ponadto, że urządzenia kontrolne i przyrządy wykorzystane podczas kalibracji podlegają stałemu nadzorowi środków kontroli.

Deklaracja zgodności

Produkt spełnia najaktualniejsze normy. Więcej informacji znajduje się na stronie www.testboy.de

Obsługa

Testboy® Pocket 100 jest multimetrem do uniwersalnego zastosowania. Miernik jest produkowany zgodnie z aktualnymi przepisami bezpieczeństwa i zapewnia bezpieczną oraz niezawodną pracę. Miernik jest wartościową pomocą podczas wszystkich standardowych zadań pomiarowych w obszarze domowym lub przemysłowym, a także dla elektroników-amatorów.

Czerwony przewód pomiarowy należy podłączać do gniazda pomiarowego „INPUT” (4), a czarny przewód pomiarowy do gniazda pomiarowego „COM” (5).

Włączanie/wyłączanie

Miernik włącza się, kiedy przełącznik wyboru (3) zostanie obrócony z położenia OFF na jedną z funkcji pomiarowych. Aby wyłączyć, należy obrócić przełącznik do pozycji OFF. Po ok. 5 minutach bez zmiany wartości pomiarowej urządzenie wyłącza się automatyczne.

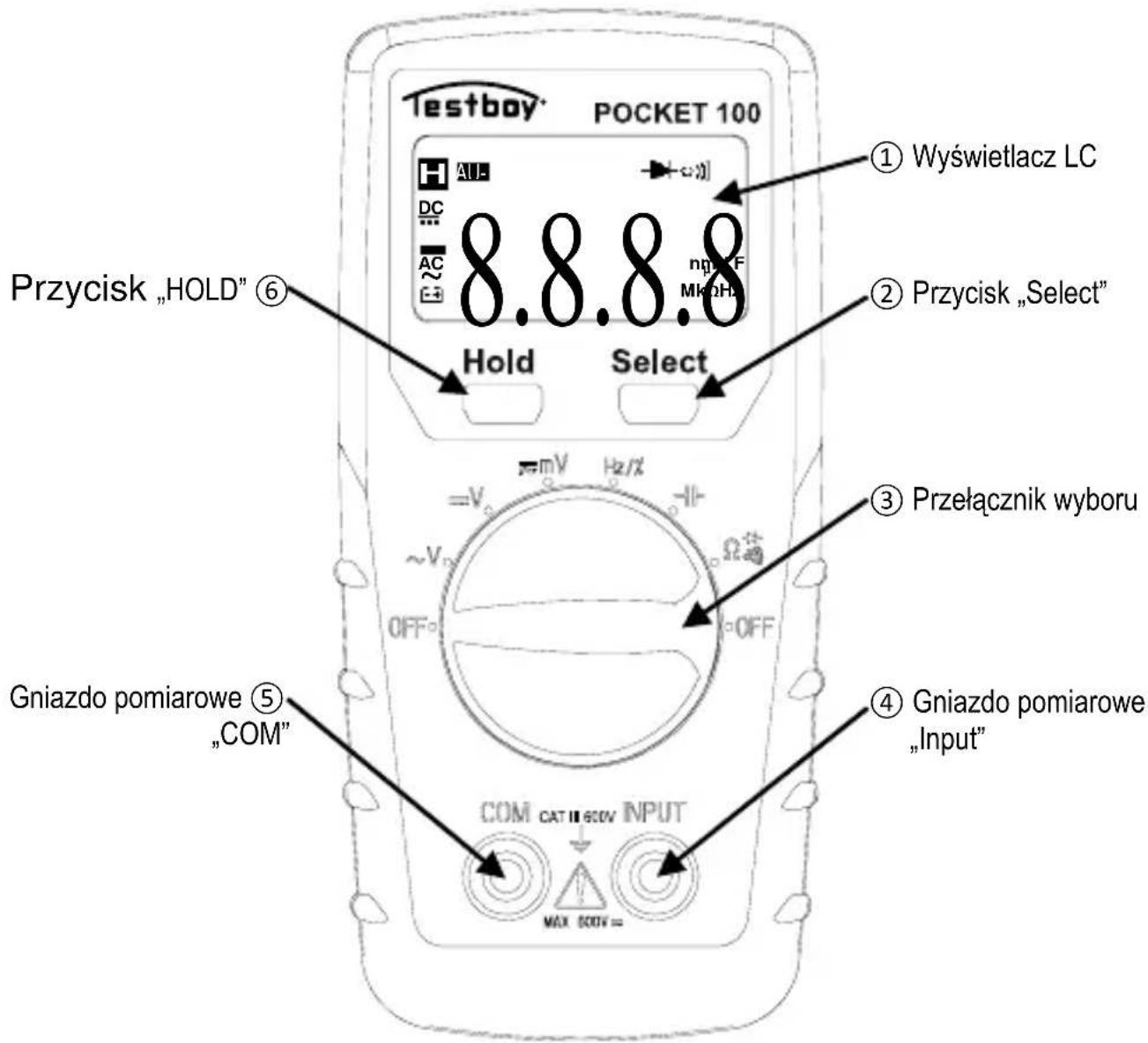

Testboy POCKET 100 ① Wyświetlacz LC 8.8.8.8 Hold Select Przycisk „HOLD” ⑥ Przycisk „Select” ② Przycisk „Select” ③ Przełącznik wyboru OFF Gniazdo pomiarowe ⑤ „COM” ④ Gniazdo pomiarowe „Input” COM CAT II 600V INPUT MAX 500V=

Wyświetlacz

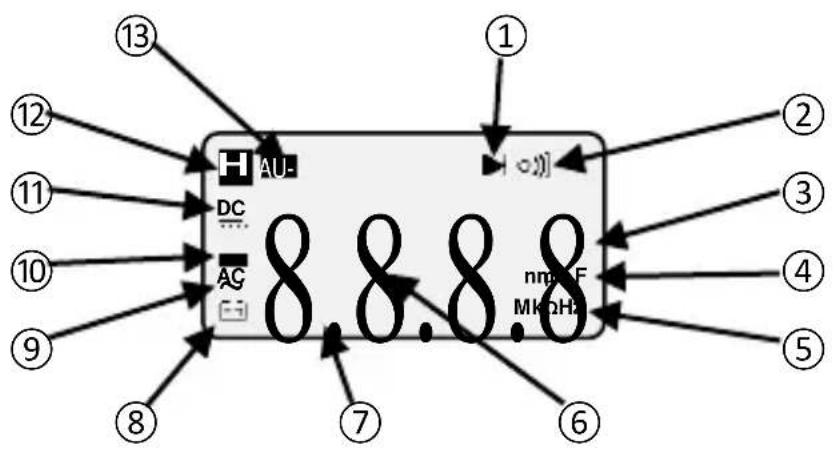

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ AU- DC AG 8.8.8.8 nm x F Mk x H

1	Test diod	2	Badanie ciągłości obwodu (sygnał dźwiękowy)
3	Stopień wykrywania	4	Napięcie / pojemność (n,μ,m) [V/F]
5	Częstotliwość/rezystancja (k,M) [Hz/Ω]	6	Wartość pomiarowa
7	Punkt dziesiętny	8	Symbol baterii
9	Napięcie zmienne	10	Znak biegunowości
11	Napięcie stałe	12	Hold
13	Automatyczny wybór zakresu pomiarowe

Przycisk zapisania wartości pomiarowej

Po naciśnięciu przycisku „HOLD” (6) aktualna wartość pomiarowa zostanie zapisana i pokazana na wyświetlaczu.

Jest to sygnalizowane literą „H” na wyświetlaczu.

Ponownie naciśnięcie przycisku powoduje powrót do funkcji pomiarowej.

Podświetlenie wyświetlacza

Długie naciśnięcie przycisku „HOLD” (6) powoduje włączenie podświetlenia tła wskaźnika; aby wyłączyć, należy jeszcze raz przytrzymać długo wciśnięty przycisk „HOLD”.

Pomiar napięcia zmiennego

W celu pomiaru napięć zmiennych większych niż 0,6 V należy obrócić przełącznik wyboru (3) do położenia \~V i przyłożyć końcówki pomiarowe do badanego elementu. Multimetr ustawia się automatycznie na najkorzystniejszy zakres pomiarowy.

W celu pomiaru napięć zmiennych mniejszych niż 600 miliwoltów należy obrócić przełącznik wyboru (3) do położenia mV. Należy przy tym przełączyć z DC na AC, naciskając przycisk Select (2). Powyżej 600 mV na wyświetlaczu pojawia się OL.

Zakres	Rozdzielczość	Dokładność	Impedancja	Ochrona przed przepięciem	Zakres częstotliwości
600 mV	0,1 mV	± 0,8 % +3 cyfry	>1000 MΩ	250 VAC RMS	40 Hz~1 KHz
6 V	1 mV		>10 MΩ	600 VAC RMS
60 V	10 mV
600 V	100 mV

Pomiar napięcia stałego

W celu pomiaru napięć stałych większych niż 0,6 V należy obrócić przełącznik wyboru (3) do położenia =V i przyłożyć końcówki pomiarowe do badanego elementu. Multimetr ustawia się automatycznie na najkorzystniejszy zakres pomiarowy.

W celu pomiaru napięć stałych mniejszych niż 600 miliwoltów należy obrócić przełącznik wyboru (3) do położenia mV. Powyżej 600 mV na wyświetlaczu pojawia się OL.

Zakres	Rozdzielczość	Dokładność	Impedancja	Ochrona przed przepięciem
600 mV	0,1 mV	± 0,8 % +2 cyfry	>1000 MΩ	250 VAC RMS
6 V	1 mV		>10 MΩ	600 VAC RMS
60 V	10 mV
600 V	100 mV

Pomiar częstotliwości

W celu pomiaru częstotliwości należy obrócić przełącznik wyboru (3) do położenia Hz/% i przyłożyć końcówki pomiarowe do badanego elementu. Multimetr ustawia się automatycznie na najkorzystniejszy zakres pomiarowy.

Zakres	Rozdzielczość	Dokładność	Ochrona przed przepięciem
10 Hz	0.01 Hz	± 1 %+5 cyfry	250 VAC RMS
100 Hz	0,1 Hz
1000 Hz	1 Hz
10 kHz	10 Hz
100 kHz	100 Hz
1 MHz	1 kHz
10 MHz	10 kHz
1 – 99 %	0,10 %	± 3 %+2 cyfry

Stopień wykrywania

Aby zmierzyć czas trwania impulsu w okresie, należy nacisnąć przycisk Select (2) w przełączniku wyboru (3) do położenia Hz/%.

Na wyświetlaczu pojawia się teraz znak %. Przyłożyć końcówki pomiarowe do badanego elementu.

Pomiar pojemności

W celu pomiaru pojemności należy obrócić przełącznik wyboru (3) do położenia 1 przyłożyć końcówki pomiarowe do badanego elementu. Multimetr ustawia się automatycznie na najkorzystniejszy zakres pomiarowy.

Przed pomiarem zwrócić uwagę, aby nie było napięcia i rozładować kondensatory.

Zakres	Rozdzielczość	Dokładność	Ochrona przed przepięciem
60 nF	0,01 nF	± 4 % +3 cyfry	250 VAC RMS
600 nF	0,1 nF
6 uF	1 nF
60 uF	10 nF
600 uF	100 nF
6 mF	1 uF
60 mF	10 uF

Pomiar rezystancji

W celu pomiaru wartości rezystancji należy obrócić przełącznik wyboru (3) do położenia Ω o))) ➡ i przyłożyć końcówki pomiarowe do badanego elementu. Multimetr ustawia się automatycznie na najkorzystniejszy zakres pomiarowy.

Zakres	Rozdzielczość	Dokładność	Ochrona przed przepięciem	Napięcie pomiarowe
600 Ω	0,1 Ω	± 1,2 % +5 cyfry	250 VAC RMS	1,2 V
6 kΩ	1 Ω
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± 2,0 % +10 cyfry

Test ciągłości

W celu pomiaru ciągłości niskoomowej należy nacisnąć raz przycisk Select (2) w przełączniku wyboru (3) do położenia Ω o))) ✝.

W przypadku wartości rezystancji niższych niż 50 Ω rozlegnie się sygnał dźwiękowy.

Zakres	Rozdzielczość	Ochrona przed przepięciem	Napięcie kontrolne	Prąd kontrolny
Sygnał dźwiękowy	0,1 Ω	250 VAC RMS	1,0 V	0,5 mA

Test diod

W celu kontroli diod należy nacisnąć dwa razy przycisk SELECT (2) w przełączniku wyboru (3) do położenia Ω o)))

W kierunku przepływu napięcie przewodzenia wyświetla się do 2999 V.

Zakres	Rozdzielczość	Ochrona przed przepięciem	Napięcie pomiarowe
Dioda	1 mV	250 VAC RMS	3,0 V

Konserwacja

Na podstawie instrukcji obsługi urządzenie nie wymaga specjalnej konserwacji podczas eksploatacji.

Czyszczenie

Jeśli urządzenie zabrudzi się w wyniku codziennego użytkowania, można je wyczyścić wilgotną ściereczką i niewielką ilością delikatnego domowego środka do czyszczenia. Do czyszczenia nigdy nie stosować agresywnych środków czyszczących ani rozpuszczalników.

OSTRZEŻENIE

Należy zwrócić uwagę, aby w przewodach pomiarowych nie występowały napięcia wyższe niż 600 V, nawet jeżeli umożliwia to wskaźnik, ponieważ może dojść do uszkodzeń elektroniki!

Wymiana baterii

Baterie należy wymieniać natychmiast, gdy na wyświetlaczu pojawi się symbol baterii. Przed wymianą baterii należy odłączyć przewody pomiarowe od obiektu pomiarowego!

Stosować tylko baterie o podanym typie.

Baterii nie można wyrzucać wraz z odpadami domowymi. W pobliżu miejsca zamieszkania na pewno znajduje się punkt zbiórki!

Obrócić znajdująca się z tyłu blokadę o 180 stopni do położenia „otwartego”, otworzyć pokrywę baterii i wymienić zużyte baterie.

Zwrócić przy tym uwagę na właściwą biegunowość baterii! Założyć pokrywę komory baterii i obrócić blokadę o 180 stopni do położenia „zamkniętego”.

Definicja kategorii pomiarowych:

Kategoria pomiarowa II: Pomiary obwodów prądu połączonych elektrycznie wtyczką z siecią niskonapięciową. Typowy prąd zwarciowy < 10 kA

Kategoria pomiarowa III: Pomiary w instalacjach budynku (odbiorniki stacjonarne z przyłączem wtykanym, przyłącze rozdzielacza, urządzenia zamontowane na stałe w rozdzielaczu). Typowy prąd zwarciowy < 50 kA

Kategoria pomiarowa IV: Pomiary na źródle instalacji niskonapięciowej (licznik, główne przyłącze, pierwotna ochrona nadprądowa). Typowy prąd zwarciowy >> 50 kA

Dane techniczne

Dokładność odnosi się do okresu 1 roku w temperaturze +18 °C+28 °C przy wilgotności powietrza 75 %.

Automatyczny wybór zakresu pomiarowego
Maks. napięcie między gniazdami przyłączeniowymi a masą	600 V DC / AC RMS
Maks. wysokość eksploatacyjna	2000 m npm
Wysokość wyświetlacza	20 mm LCD
Wskaźnik	4 cyfry maks. 5999
Wskaźnik biegunowości	automatyczny
Wskaźnik nadmiarowości	Wyświetla się „OL”
Szybkość próbkowania	ok. 0,4 s.
Stan baterii	Wyświetla się symbol baterii
Automatyczne wyłączenie	po ok. 5 min.
Zasilanie	2 x 1,5 V AAA mikro
Temperatura robocza	0 °C do 40 °C
Temperatura magazynowania	-10 °C do 50 °C
Wymiary	133 x 62 x 27 mm
Masa	115 g z bateriami
