ASE 400 - Déshumidificateur Aerial - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type d'appareil	Déshumidificateur
Capacité d'extraction	Jusqu'à 400 ml/jour
Surface recommandée	Jusqu'à 50 m²
Réservoir d'eau	Réservoir de 2 litres
Poids	Environ 2,5 kg
Niveau sonore	35 dB
Consommation énergétique	150 W
Fonctionnement	Idéal pour les pièces humides, comme les salles de bains et les buanderies
Entretien	Nettoyage régulier du filtre et du réservoir
Sécurité	Arrêt automatique lorsque le réservoir est plein
Dimensions	30 x 20 x 50 cm
Garantie	2 ans

FOIRE AUX QUESTIONS - ASE 400 Aerial

Le déshumidificateur Aerial ASE 400 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le réservoir d'eau est correctement installé, car l'appareil ne démarre pas si le réservoir est mal positionné.

L'appareil ne collecte pas d'eau, que dois-je vérifier ?

Assurez-vous que l'humidité ambiante est suffisamment élevée pour que le déshumidificateur fonctionne efficacement. Vérifiez également que le filtre n'est pas obstrué et nettoyez-le si nécessaire.

Comment nettoyer le filtre du déshumidificateur ?

Retirez le filtre en suivant les instructions du manuel d'utilisation. Lavez-le à l'eau tiède savonneuse, puis rincez et laissez sécher complètement avant de le remettre en place.

L'appareil fait un bruit anormal, est-ce normal ?

Un bruit léger est normal pendant le fonctionnement. Cependant, si vous entendez des bruits de cliquetis ou des vibrations excessives, vérifiez que l'appareil est sur une surface plane et stable.

Quelle est la capacité de déshumidification de l'Aerial ASE 400 ?

Le déshumidificateur Aerial ASE 400 a une capacité de déshumidification de jusqu'à 10 litres par jour, en fonction des conditions d'humidité ambiante.

Puis-je utiliser ce déshumidificateur dans une pièce froide ?

L'Aerial ASE 400 fonctionne de manière optimale dans des températures ambiantes comprises entre 5 et 35 °C. En dessous de 5 °C, l'efficacité peut diminuer.

Comment régler le niveau d'humidité souhaité ?

Utilisez le panneau de contrôle pour sélectionner le niveau d'humidité désiré. L'appareil ajustera automatiquement son fonctionnement pour atteindre ce niveau.

Que faire si le réservoir d'eau est plein ?

L'appareil s'arrête automatiquement lorsque le réservoir est plein. Videz le réservoir et remettez-le en place pour recommencer à déshumidifier.

Est-ce que le déshumidificateur Aerial ASE 400 a une fonction de minuterie ?

Oui, l'Aerial ASE 400 est équipé d'une fonction de minuterie qui vous permet de programmer l'appareil pour qu'il s'éteigne ou s'allume à des heures spécifiques.

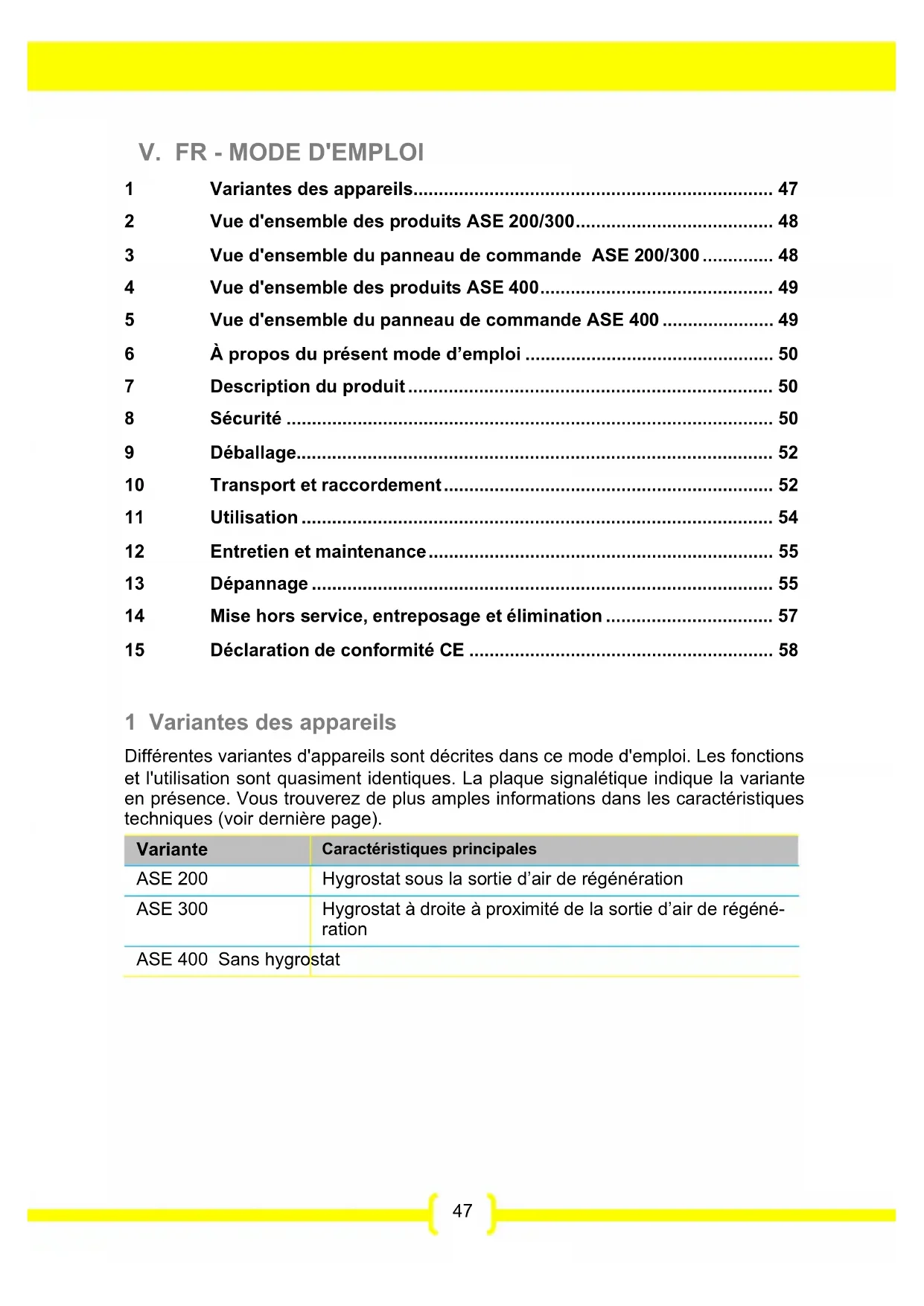

MODE D'EMPLOI ASE 400 Aerial

1 Variantes des appareils.... 47
2 Vue d'ensemble des produits ASE 200/300....48
3 Vue d'ensemble du panneau de commande ASE 200/300 .... 48
4 Vue d'ensemble des produits ASE 400.... 49
5 Vue d'ensemble du panneau de commande ASE 400 .... 49
6 À propos du présent mode d'emploi 50
7 Description du produit....50
8 Sécurité 50
9 Déballage....52
10 Transport et raccordement....52
11 Utilisation 54
12 Entretien et maintenance.... 55
13 Dépannage 55
14 Mise hors service, entreposage et élimination .... 57
15 Déclaration de conformité CE 58

1 Variantes des appareils

Différentes variantes d'appareils sont décrites dans ce mode d'emploi. Les fonctions et l'utilisation sont quasiment identiques. La plaque signalétique indique la variante en présence. Vous trouverez de plus amples informations dans les caractéristiques techniques (voir dernière page).

Variante	Caractéristiques principales
ASE 200	Hygrostat sous la sortie d'air de régénération
ASE 300	Hygrostat à droite à proximité de la sortie d'air de régénération
ASE 400 Sans hygrostat

2 Vue d'ensemble des produits ASE 200/300

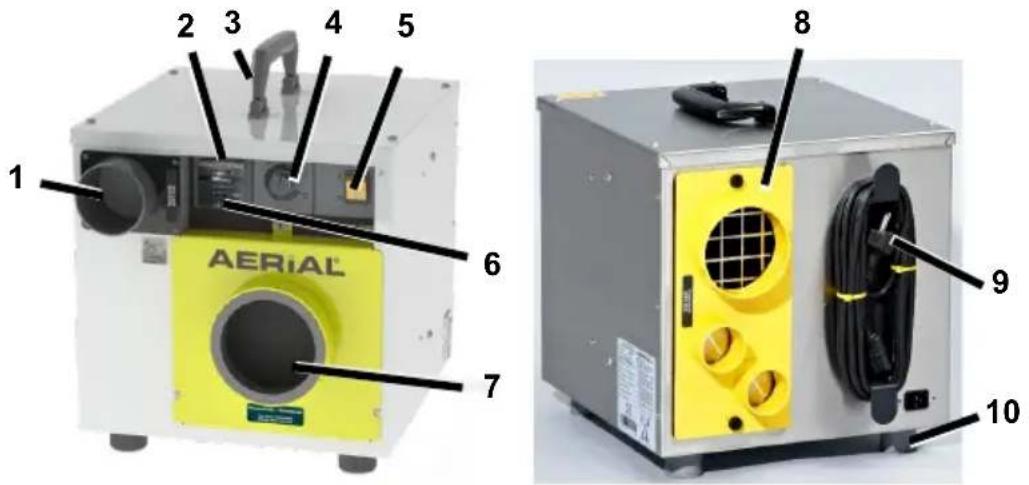

Fig. 1 : ASE 300 (similaire au modèle ASE 200)

1	Sortie d'air de régénération	6	Compteur de kWh pour le calcul de la consommation d'électricité
2	Compteur d'heure de fonctionnement	7	Entrée d'air de processus avec filtre à air
3	Poignée de transport 8 Plaque de raccordement avec sortie d'air sec
4	Hygrostat 9 Prise secteur
5	Bouton marche/arrêt	10	Pieds de support

3 Vue d'ensemble du panneau de commande ASE 200/300

1 2

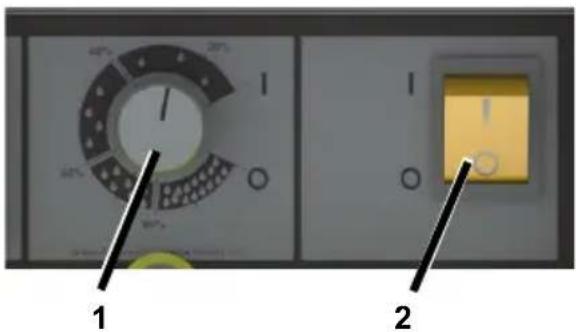

Fig. 2 : Vue d'ensemble du panneau de commande ASE 200/300

1 Hygrostat :0 = appareil prêt à l'emploiI= fonctionnement continu

2 0 = arrêtI = marche

4 Vue d'ensemble des produits ASE 400

ASE 400 1 2 3 4 5 6 AERIAL

7 8 9

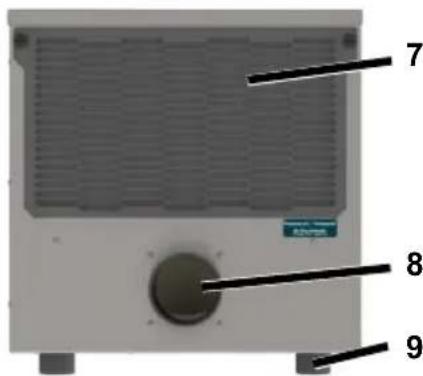

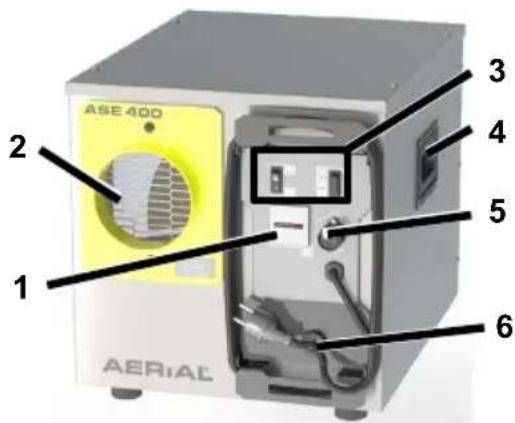

Fig. 3 : ASE 400

1	Compteur d'heure de fonctionnement	6	Prise secteur
2	Sortie d'air sec	7	Entrée d'air de processus avec filtre à air
3	Panneau de commande	8	Sortie d'air de régénération
4	Poignée de transport	9	Pieds de support
5	Raccordement commande externe

5 Vue d'ensemble du panneau de commande ASE 400

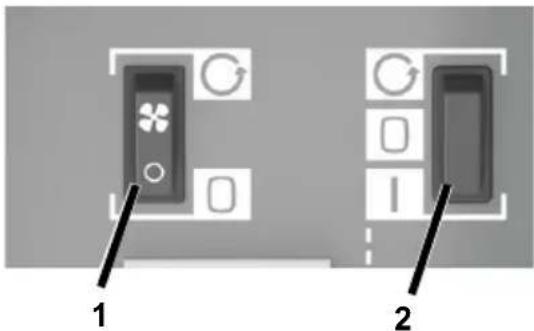

Fig. 4 : Vue d'ensemble du panneau de commande ASE 400

1 Interrupteur à bascule pour ventilateur continu= ventilateur continu= activation du ventilateur seulement en cas de déshumi-dification

2 Interrupteur à basculeMarche/Arrêt/Externe=G = fonctionnement continu□ = arrêtI = commande externe(par ex. hygrostat)

6 À propos du présent mode d'emploi

Le présent mode d'emploi ne peut être reproduit, dupliqué ou distribué sans l'accord écrit du fabricant.

Important : lire attentivement avant l'utilisation. Conserver pour une référence future.

7 Description du produit

Le déshumidificateur par adsorption régule l'humidité dans la pièce. Par cela, l'air ambiant humide (également appelé « air de processus ») est aspiré par l'entrée d'air de processus et traverse un rotor en fonctionnement. Le rotor est recouvert d'une couche de silicate de métal qui lui permet d'absorber l'humidité de l'air de processus.

L'humidité absorbée par le rotor est évacuée du rotor au moyen d'un flux d'air chauffé, l'air de régénération.

Un élément de chauffe à régulation automatisée intégré permet de chauffer l'air de régénération.

Le flux d'air chaud et humide sort de l'appareil au niveau de la sortie d'air de régénération et doit être conduit en dehors de la pièce via un flexible d'évacuation d'air ou un conduit d'air.

L'air sec est soufflé dans la pièce au niveau de la sortie d'air sec.

Le modèle ASE 400 peut être réglé au choix pour déshumidifier et ventiler, ou seulement pour ventiler une pièce.

Contenu de la livraison

• Déshumidificateur par adsorption
- Mode d'emploi

Accessoires optionnels

• Flexibles
• Hygrostat externe pour le modèle ASE 400

Plaque signalétique

La plaque signalétique se trouve sur le boîtier.

8 Sécurité

Utilisation conforme aux prescriptions et conditions d'utilisation

Le déshumidificateur par adsorption de la gamme ASE sert à déshumidifier l'air à la pression atmosphérique dans des espaces intérieurs fermés tels que des caves, des garages ou des entrepôts. Le modèle ASE 400 peut également fonctionner comme ventilateur sans l'option de déshumidification.

Les modèles ASE 200/300 peuvent fonctionner en combinaison avec un compresseur à canal latéral ou un dispositif acoustique.

Le déshumidificateur par adsorption ne doit être utilisé qu'en conformité avec les données techniques (voir la dernière page).

Pendant le fonctionnement, le déshumidificateur par adsorption crée une dépression dans la pièce qui absorbe l'air, les particules, la fumée ou le gaz provenant de l'extérieur ou des pièces voisines pouvant donc représenter un danger. L'appareil ne peut être utilisé que dans des pièces permettant une aspiration uniquement d'air et non de gaz, de fumées ou d'autres substances similaires, ou d'objets tels que du papier, ainsi que dans les- quelles l'utilisation n'a pas d'impact négatif sur les cheminées, les poêles et autres dispositifs. Il convient d'évaluer ces situations avant la mise en service du déshumidificateur par adsorption et prendre, le cas échéant, des mesures préventives adaptées, comme la mise hors tension d'appareils ou l'isolation des espaces dangereux.

Le déshumidificateur par adsorption ne doit pas être utilisé par des personnes ayant des facultés physiques, sensorielles ou psychologiques limitées ou par des enfants.

Chaque utilisateur doit avoir lu et compris le mode d'emploi.

Utilisation erronée prévisible

Il convient de ne pas utiliser le déshumidificateur par adsorption :

• dans un environnement où des particules, des gaz, des fumées ou des substances similaires pourraient être absorbés à cause de la dépression créée, ou où les cheminées, les poêles ou les dispositifs similaires pourraient être négativement impactés par la dépression créée.
• dans des pièces avec un risque d'explosion ;
• dans des pièces avec une atmosphère agressive (par ex. du fait de produits chimiques) ;

• dans des pièces avec de l'eau dont le pH se situe entre 7,0 et 7,4 ;

• dans des pièces avec du sel ou des liquides avec une teneur en sel > 1 %, par ex. les bains de saumure ;

• dans les zones humides de salles de bains ;
• dans les pièces où l'air est traité à l'ozone, où la concentration de solvants est élevée, ou dans lesquelles l'exposition aux poussières est importante.

Consignes générales de sécurité

AVERTISSEMENT ! Électrocution !

Les travaux sur des composants conducteurs de tension ou l'eau sur des composants conducteurs de tension peuvent provoquer des décharges électriques mortelles.

Éviter tout contact entre l'eau et les composants conducteurs de tension.
Éteindre le déshumidificateur par adsorption et débrancher la fiche secteur avant de déplacer l'appareil et, si besoin, vidanger l'eau.
Les travaux sur les composants électriques ne doivent être effectués que par le fabricant ou du personnel autorisé.

AVERTISSEMENT ! Risque de brûlu- res !

Les interventions sur les composants internes ne doivent être effectuées que par le fabricant ou du personnel autorisé.
Ne pas toucher la zone de l'air de régénération.

PRUDENCE! Risques de blessures par coupure et d'écrasement!

Ne rien insérer par les orifices des grilles de protection.

9 Déballage

Procédure

1. Vérifier l'intégralité de la livraison. En cas de dommages ou de livraison incomplète, contactez votre revendeur.
2. Retirer l'emballage et le jeter conformément à la réglementation locale.

AVERTISSEMENT ! Risque d'écrase- ment en cas de déséquilibre !

Transporter le déshumidificateur par adsorption verticalement et le protéger contre le basculement ou le glissement.
→ Installer le déshumidificateur par adsorption sur des surfaces planes et fermes.
Sécuriser le déshumidificateur par adsorption contre les chutes en cas d'installation en hauteur.

AVERTISSEMENT ! Risque d'écrase-ment ou de coupure par pénétration dans les orifices des grilles de protection !

Transporter le déshumidificateur par adsorption par les poignées.
- Ne rien insérer par les orifices des grilles de protection.

PRUDENCE ! Risque d'écrasement ou de dommages ergonomiques lors du transport du déshumidificateur par adsorption !

Transporter le déshumidificateur par adsorption par les poignées.
→ Transporter ASE 400 à deux personnes.

Procédure

1. S'assurer que les flexibles (accessoires en option) au niveau de la

sortie d'air de régénération et au niveau de la sortie d'air sec, ainsi que le câble d'alimentation sont débranchés de l'appareil.

1. S'assurer qu'aucun gaz, particule, fumée ou substance similaire ne puissent être absorbés et que la dépression créée n'ait aucun impact négatif sur la sécurité ou sur l'appareil.
2. Transporter le déshumidificateur par adsorption jusqu'au lieu d'utilisation.

ATTENTION ! Endommagements de l'appareil !

Lors du fonctionnement, un tourbillon apparaît au niveau de l'entrée d'air de processus qui peut aspirer du papier ou d'autres objets légers. Une entrée d'air de processus obstruée peut endommager l'appareil.

S'assurer qu'aucun objet ne puisse être aspiré.
L'air doit circuler librement. Ne pas couvrir les orifices.

ASE 400 : raccordement de la commande externe

En cas de besoin, le modèle ASE 400 peut être commandé via une commande externe. La commande externe doit être adaptée pour au moins 10 A.

Procédure

1. Raccorder la commande externe au niveau de raccordement prévu pour la commande externe.
2. Respecter le mode d'emploi de la commande externe.

Raccordement des flexibles/conduits d'air

Pour un fonctionnement optimal, l'air de régénération doit être évacué de la pièce au moyen d'un flexible ou d'un conduit d'air (par ex. par une fenêtre).

Un flexible/conduit d'air adapté doit pour cela être raccordé à la sortie d'air de régénération.

En cas de besoin, l'air sec peut être conduit ponctuellement jusqu'au lieu d'utilisation au moyen d'un flexible. Un flexible adapté peut pour cela être raccordé à la sortie d'air sec.

ATTENTION ! Performances insuffisantes des appareils !

→ Ne pas plier le flexible.
→ Ne pas placer d'objet sur le tuyau.

Procédure pour l'air de régénération

1. Raccorder le flexible/conduit d'air (DN 80 mm) à la sortie d'air de ré-génération et le sécuriser avec une bride de serrage, par exemple.

ASE 200/300 : sortie d'air de régénération à l'avant

ASE 400 : sortie d'air de régénération à l'arrière.

1. Placer le flexible/conduit d'air de manière à ce que l'air de régénération soit conduit hors de la pièce. Il convient de veiller ici à ce que le déshumidificateur par adsorption soit incliné vers la sortie afin qu'aucun condensat ne pénètre dans l'appareil.

Si le déshumidificateur ne peut pas être incliné, il convient de placer le flexible/conduit d'air avec une légère courbure vers le bas. À l'endroit le plus bas de la courbure, percer un trou (diamètre = 4 mm) afin que le condensat puisse s'évacuer.

Procédure pour l'air sec

1. Uniquement les modèles

ASE 200/300 : la sortie d'air sec se situe à l'arrière. La plaque de raccordement peut être pivotée en fonction du type de flexible (modèles ASE 200 : 2 x DN 50 mm ou 1 x DN 80 mm

modèle ASE 300 : 2 x DN 50 mm

ou 1 x DN 100 mm).

Desserrer ensuite les vis (pos. 1) puis positionner les orifices souhaités de manière à ce qu'ils soient placés devant la grille. Visser enfin la plaque de raccordement.

1. Si nécessaire, raccorder et sécuriser le flexible au niveau de la sortie d'air sec.

ASE 400 : la sortie d'air sec se situe à l'avant (DN 100 mm).

1. Placer l'extrémité du flexible sur le lieu de l'installation.

Raccordement électrique

Procédure

1. Veiller à ce que la tension secteur corresponde à la tension de raccordement indiquée dans les caractéristiques techniques.
2. Veiller à ce que la prise de courant et l'alimentation secteur soient suffisamment protégées par un fusible.
3. Installer un disjoncteur différentiel dans les pièces humides ou sur les chantiers.
4. Veiller à ce que la fiche secteur soit adaptée à la prise de courant du bâtiment.
5. S'assurer que la prise utilisée soit mise à la terre.
6. Brancher la fiche secteur dans la prise de courant.

11 Utilisation

AVERTISSEMENT ! Impacts négatifs à cause de la dépression.

S'assurer qu'aucun gaz, particule, fumée ou substance similaire ne puissent être absorbés.
S'assurer que la dépression créée n'ait aucun impact négatif sur la sécurité ou sur l'appareil.

PRUDENCE ! Risques de brûlures à cause de l'air de régénération chaud.

Ne pas toucher la zone de l'air de régénération.
S'assurer qu'un flexible/conduit d'air est fixé au niveau de la sortie d'air de régénération.

ASE 200/300 : Déshumidifier la pièce

ATTENTION ! Endommagements de l'appareil !

En cas d'utilisation de l'appareil en combinaison avec un compresseur à canal latéral/un dispositif acoustique : placer toujours l'hygrostat en position « I ».

REMARQUE : L'ASE 200 doit être installé à la verticale et ne doit pas être incliné afin de garantir un fonctionnement optimal.

Procédure

1. S'assurer que l'air de régénération est dirigé en dehors de la pièce par l'intermédiaire d'un flexible.
2. Positionner le bouton marche/arrêt sur « I ».
3. Tourner l'hygrostat de « 0 » en direction de « I. ». Régler l'humidité souhaitée, par ex. 20 %, sur l'hygrostat. L'appareil ne démarre que si l'humidité ambiante réelle est supérieure à l'humidité ambiante de consigne.

L'opération démarre. Le déshumidificateur par adsorption fonctionne jusqu'à ce que l'humidité ambiante de consigne soit atteinte, puis l'opération s'arrête. Si l'hygrostat est réglé sur « I », le déshumidificateur par adsorption fonctionne en continu.

ASE 400 : ventilation de la pièce

La procédure suivante est réalisée sans commande externe. Si une commande externe est raccordée, l'ASE 400 peut être configuré et utilisé via celle-ci. Positionner pour cela le bouton à bascule

Marche/Arrêt/Externe sur et suivre les instructions du mode d'emploi de la commande.

Procédure

1. Positionner le bouton à bascule ventilateur continu sur

L'ASE 400 démarre le ventilateur en fonctionnement continu sans opération de déshumidification.

ASE 400 : Déshumidifier la pièce

Procédure

1. S'assurer que l'air de régénération est dirigé en dehors de la pièce par l'intermédiaire d'un flexible.
2. Positionner l'interrupteur à bascule Marche/Arrêt/Externe sur
3. Positionner le bouton à bascule ventilateur continu sur

L'opération démarre. Le déshumidificateur par adsorption fonctionne en continu.

Éteindre

Procédure

1. Positionner l'interrupteur à bascule Marche/Arrêt sur « 0 » ou l'interrupteur à bascule Marche/Arrêt/ Externe sur

2. ASE 400 : Positionner le bouton à bascule ventilateur continu sur

12 Entretien et maintenance

AVERTISSEMENT ! Dommages causés à la santé par la poussière !

Nettoyer l'appareil à air comprimé uniquement dans un environnement ouvert.
Porter un masque et des lunettes de protection.

ATTENTION ! Dommages matériels !

Les produits de nettoyage peuvent endommager les surfaces. N'utiliser que des produits de nettoyage doux.

N'utiliser que des pièces de rechange d'origine agréées.

Nettoyage et inspection

Procédure

1. Mettre le déshumidificateur par adsorption hors tension.
2. Débrancher la fiche secteur.
3. Desserrer la vis (pos. 1) du couvercle du filtre à air.

ASE 200/300 :

AERIAL 1

ASE 400 :

1. Retirer le couvercle
2. Retirer et nettoyer le filtre à air (par ex. avec un aspirateur) ou le remplacer.
3. Contrôler les flexibles/conduits d'air.
4. Insérer le filtre neuf ou nettoyé. N'utiliser que des filtres d'origine.
5. Repositionner le couvercle et le fixer au moyen de la vis (pos. 1).
6. Brancher le câble secteur.
7. Mettre le déshumidificateur par adsorption sous tension, si nécessaire.

Pièces de rechange et service après-vente

Pour toute question concernant le dés-humidificateur par adsorption ou tout besoin de pièces de rechange, contacter un revendeur agréé ou le service après-vente AERIAL.

13 Dépannage

En cas de dysfonctionnement, vérifier les points suivants. Si nécessaire, contacter le service après-vente AERIAL.

AVERTISSEMENT ! Risques de brû-lures, d'écrasement ou d'électrocution !

Les travaux de réparation ou de remise en état ne doivent être effectués que par le fabricant ou du personnel autorisé.
En cas de dysfonctionnement, éteindre le déshumidificateur par adsorption et s'assurer qu'il ne sera pas remis en marche.

Attendre au moins 15 secondes après la mise hors tension afin que le rotor puisse s'arrêter.
- Laisser les composants chauds refroidir suffisamment avant d'effectuer des travaux sur ces composants.

PRUDENCE! Risques d'irritations des muqueuses!

Le rotor est recouvert d'un revêtement en silicate de métal dont les particules de poussières peuvent entraîner des irritations des muqueuses.

Porter un masque et des lunettes de protection.
Respecter, le cas échéant, les instructions relatives à l'utilisation en toute sécurité en tenant compte de la fiche de données de sécurité et des instructions d'utilisation.

Dysfonctionnements

Problème	Cause possible	Remède
La performance de déshumidification du déshumidificateur par adsorption est mau- vaise ou inexistante.	Le filtre à air est encrassé. L'appareil ne reçoit pas as- sez d'air. Les filtres sales peuvent endommager l'ap- pareil à long terme.	Nettoyer le filtre ou le remplacer si nécessaire.
	L'entrée d'air de processus est bloquée.	Contrôler l'entrée d'air de processus, retirer les ob- jets présents le cas échéant.
Le déshumidificateur par adsorption est hors service/aucun bruit de ventilateur identifiable, aucun flux d'air au niveau de la sortie d'air sec per- ceptible ou l'air de ré- génération est à la même température que l'air sec.	Le déshumidificateur par adsorption est hors ten- sion.	Allumer le déshumidifica- teur.
	Le déshumidificateur par adsorption n'est pas ali- menté.	Vérifier l'alimentation électrique.
	ASE 200/300 : L'humidité ambiante souhaitée est at- teinte.	Le déshumidificateur par adsorption se remet sous tension automatiquement après dépassement de la valeur d'humidité définie.
	Appareil défectueux.	Contacter le fabricant.

14 Mise hors service, entreposage et élimination

Mise hors service

Procédure

1. Mettre le déshumidificateur par adsorption hors tension.
2. Débrancher la fiche secteur.
3. Couvrir le déshumidificateur par adsorption avec un chiffon pour le protéger de la poussière.

Entreposage

PRUDENCE ! Risque de blessure !

Ne pas empiler plus de deux déshumidificateurs par adsorption l'un sur l'autre.
Protéger le déshumidificateur par adsorption contre le basculement.

Procédure

1. Entreposer le déshumidificateur par adsorption entre -10 °C et +40 °C.

Élimination

ATTENTION ! Risque lié aux matériaux et aux substances

• Trier les matériaux par type et les recycler selon les règlements locaux.
  Pour l'élimination des matières auxiliaires et de service, respecter les réglementations locales et les informations figurant sur les fiches de données de sécurité.

Ne pas jeter le déshumidificateur par adsorption avec les ordures ménagères, mais l'éliminer conformément à la législation en vigueur.

15 Déclaration de conformité CE

Déclaration de conformité CE au sens de la directive Machines 2006/42/CE Annexe II 1.A

Produit : Déshumidificateur par adsorption ASE

N° d'article : ASE 200 / ASE 300 / ASE 400

Description fonctionnelle : Les déshumidificateurs par adsorption sont prévus pour la déshumidification de l'air à la pression atmosphérique dans des espaces intérieurs.

Il est expressément indiqué que le produit est conforme aux dispositions en vigueur des directives suivantes :

• 2006/42/EG Directive Machines
• 2014/ 30/ CE Directive sur la compatibilité électromagnétique (CEM)

Les normes harmonisées suivantes ont été appliquées :

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Personne autorisée à établir la documentation technique : Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, le 07/12/2020

VI. DA - BETJENINGSVEJLEDNING
