AD 750 - Déshumidificateur Aerial - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	Aerial
Modèle	AD 750 (variantes AD 750-P et AD 780-P avec pompe)
Utilisation recommandée	Pièces fermées de plus de 4 m² (caves, garages, entrepôts)
Mode de récupération de l'eau	Seau amovible (AD 750) ou pompe intégrée avec tuyau de vidange (AD 750-P/AD 780-P)
Commande	Hygrostat mécanique réglable (0 à continu) et interrupteur marche/arrêt
Affichage	Température ambiante, humidité ambiante, heures de fonctionnement
Témoins lumineux	Atteinte consigne, déshumidification en cours, température extérieure hors plage, dysfonctionnement, défaut pompe (clignotant)
Dégivrage automatique	Oui
Alimentation électrique	230 V, 50 Hz (vérifier sur plaque signalétique)
Plage de température de fonctionnement	1 °C à 34 °C (hors gel : redémarrage >5 °C ou <30 °C)
Filtre à air	Nettoyable ou remplaçable (utiliser des filtres d'origine)
Raccordement évacuation	Raccord à l'arrière pour tuyau de vidange (12 x 2 mm) ; fourni sur modèles avec pompe
Contenu de la livraison	Déshumidificateur, mode d'emploi, seau (AD 750) ou tuyau de vidange avec collier (AD 750-P/780-P)
Sécurité	Protection contre le gel, arrêt auto si réservoir plein ou dysfonctionnement, surface min. 4 m²
Entretien courant	Nettoyer le filtre à air régulièrement, vérifier le tuyau de vidange
Pièces de rechange	Filtres d'origine ; contacter le SAV AERIAL
Conformité CE	Oui (directives 2006/42/CE, 2014/30/CE)
Accessoires optionnels	Tuyau de vidange pour AD 750
Transport et stockage	Vertical, température 0 °C à +40 °C, ne pas empiler plus de deux appareils

FOIRE AUX QUESTIONS - AD 750 Aerial

Comment installer l'appareil ?

Placez le déshumidificateur sur une surface plane et ferme, dans une pièce d'au moins 4 m². Laissez un espace libre d'au moins 1 m devant la sortie d'air et le filtre. Attendez 15 minutes après transport avant la mise en marche. Branchez sur une prise mise à la terre 230V.

Quel entretien régulier faut-il effectuer ?

Nettoyez le filtre à air régulièrement avec un aspirateur ou remplacez-le par un filtre d'origine. Vérifiez le tuyau de vidange (si utilisé) pour éviter les pliures. Avant toute intervention, éteignez et débranchez l'appareil.

Que faire si le réservoir est plein (modèle AD 750) ?

Le témoin lumineux clignote. Videz le seau et replacez-le correctement dans l'appareil. Si un tuyau de vidange est raccordé, l'eau s'évacue directement et le seau n'est pas utilisé.

Comment raccorder un tuyau d'évacuation ?

Sur AD 750 : retirez le seau, fixez un tuyau 12x2 mm sur le raccord de vidange avec un collier de serrage. Assurez une pente d'au moins 5% et que l'extrémité soit plus basse que le raccord. Sur AD 750-P/780-P, utilisez le tuyau fourni et raccordez-le à l'arrière.

Que signifient les témoins lumineux ?

Témoin allumé = consigne atteinte ; témoin allumé = déshumidification en cours ; témoin allumé = température extérieure <1°C ou >34°C ; témoin allumé = dysfonctionnement ; témoin clignotant = défaut pompe (redémarrage automatique après réparation).

L'appareil ne démarre pas, que faire ?

Vérifiez que l'appareil est allumé (interrupteur sur I) et que l'hygrostat n'est pas sur 0. Assurez-vous que l'humidité ambiante est supérieure à la consigne. Contrôlez l'alimentation électrique et le fusible. Si le voyant d'erreur clignote, consultez le tableau de dépannage dans la notice.

Quelle est la surface maximale recommandée ?

Le déshumidificateur peut être utilisé dans des pièces fermées de plus de 4 m². Il n'y a pas de surface maximale indiquée, mais les performances dépendent du taux d'humidité et de la température.

Puis-je utiliser l'appareil dans une pièce non chauffée ?

Oui, mais la température ambiante doit être comprise entre 1 °C et 34 °C. En dessous de 1°C, l'appareil s'arrête automatiquement (affichage Error E1) et redémarre au-dessus de 5°C.

Comment régler l'humidité souhaitée ?

Tournez l'hygrostat de la position '0' (arrêt) vers 'Cont.' (continu) pour régler le niveau d'humidité souhaité (généralement entre 50% et 60% HR). L'appareil s'arrête automatiquement lorsque la consigne est atteinte.

Où trouver les pièces de rechange ?

Les pièces de rechange d'origine (filtres, etc.) sont disponibles auprès du service après-vente AERIAL ou chez les revendeurs agréés. N'utilisez que des pièces d'origine pour garantir le bon fonctionnement.

MODE D'EMPLOI AD 750 Aerial

1 Variantes des appareils.... 44
2 Vue d'ensemble des produits 45
3 Vue d'ensemble du panneau de commande 46
4 À propos du présent mode d'emploi 47
5 Description du produit 47
6 Sécurité 47
7 Déballage.... 48
8 Transport et raccordement 48
9 Utilisation 50
10 Entretien et maintenance....51
11 Dépannage 51
12 Mise hors service, entreposage et élimination 53
13 Déclaration de conformité CE 54

1 Variantes des appareils

Différentes variantes d'appareils sont décrites dans ce mode d'emploi. Les fonctions et l'utilisation sont quasiment identiques. La plaque signalétique indique la variante en présence. Vous trouverez de plus amples informations dans les caractéristiques techniques (voir dernière page).

Variante	Caractéristiques principales
AD 750	Seau
AD 750-P	Pompe fixe
AD 780-P	Pompe fixe

2 Vue d'ensemble des produits

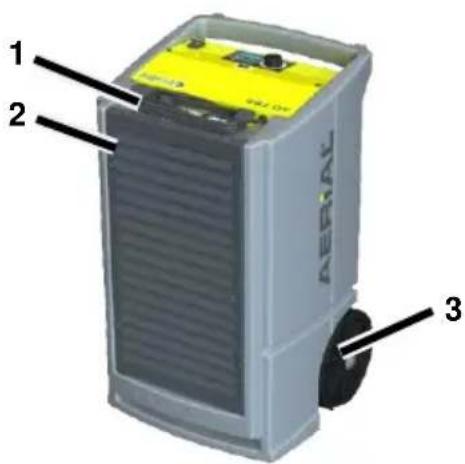

Fig. 1 : vue de face

1	Prise secteur
2	Sortie d'air
3	Roues

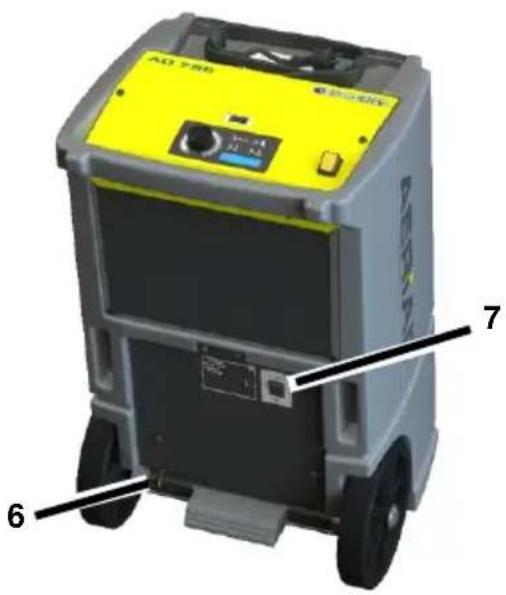

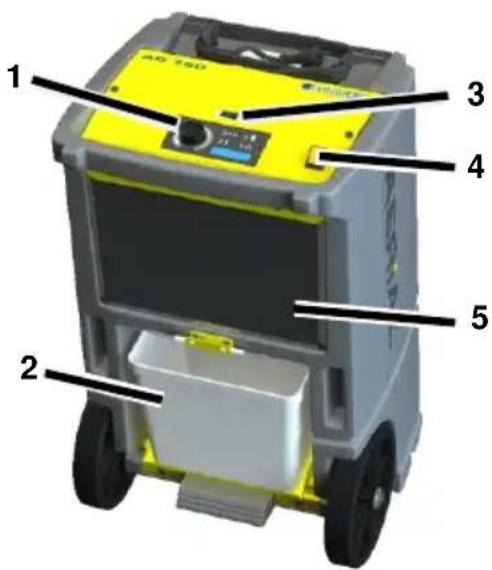

Fig. 2 : vue arrière

1	Panneau de commande	5	Surface d'aspiration d'air avec filtre
2	Seau(AD 750 seulement)	6	Raccord d'évacuation
3	Compteur de puissance (MID)	7	Interrupteur à bascule « pompe » (seulement AD 750-P/AD780-P)
4	Bouton marche/arrêt

3 Vue d'ensemble du panneau de commande

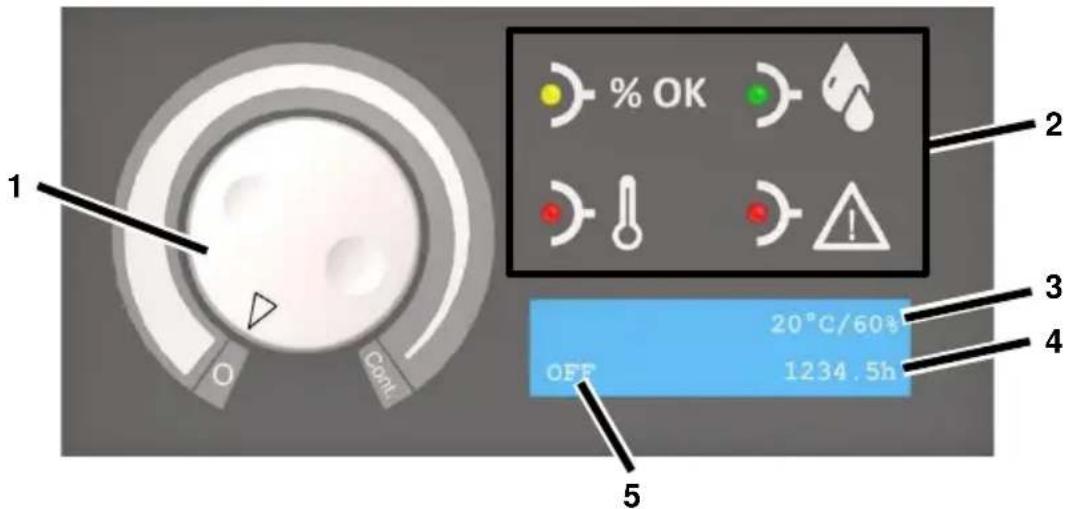

Fig. 3 : vue d'ensemble du panneau de commande

1	Hygrostat :0 = arrêtCont. = fonctionnement continu	4	Heures de fonctionnement
2	Témoins lumineux	5	État de fonctionnement/Humidité ambiante de consigne
3	Température ambiante réelle/Humidité ambiante réelle

Témoin lumineux	État	Signification
	Allumé	Humidité ambiante de consigne atteinte
	Allumé	La pièce est déshumidifiée
	Allumé	Température extérieure < 1 °C ou >34 °C
	Allumé	Dysfonctionnement
	Clignotant	Dysfonctionnement de la pompe. La pompe redémarre automatiquement après réparation.

4 À propos du présent mode d'emploi

Le présent mode d'emploi ne peut être reproduit, dupliqué ou distribué sans l'accord écrit du fabricant.

Important : lire attentivement avant l'utilisation. Conserver pour une référence future.

5 Description du produit

Le déshumidificateur régule l'humidité dans la pièce. L'eau de condensation qui en résulte est recueillie dans un seau (AD 750) ou pompée par une pompe interne (AD 750-P/AD 780-P). Le déshumidificateur est équipé d'un système de dégivrage automatique.

Contenu de la livraison

• Déshumidificateur
• Mode d'emploi
  • AD 750 seulement : Seau (dans l'appareil)
• Seulement AD 750-P/780-P: Tuyau de vidange 12 x 2 mm avec collier de serrage

Accessoires optionnels

• AD 750: Tuyau de vidange

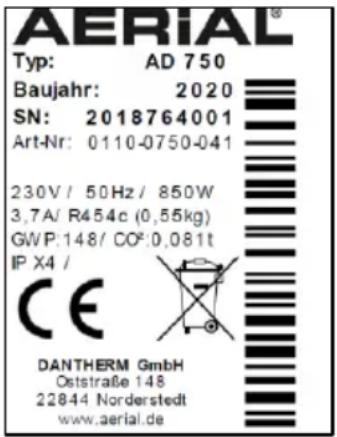

Plaque signalétique

La plaque signalétique se trouve sur le boîtier.

6 Sécurité

Utilisation conforme aux prescriptions et conditions d'utilisation

Le déshumidificateur sert à déshumidifier l'air à pression atmosphérique dans les intérieurs fermés, tels que les caves, les garages ou les entrepôts.

Le déshumidificateur ne peut être mis en fonctionnement et entreposé que dans des pièces dont la surface au sol est supérieure à 4 m².

Le déshumidificateur ne doit être utilisé qu'en conformité avec les données techniques (voir dernière page).

Le déshumidificateur ne doit pas être utilisé par des personnes ayant des facultés physiques, sensorielles ou psychologiques limitées ou par des enfants.

Chaque utilisateur doit avoir lu et compris le mode d'emploi.

Utilisation erronée prévisible

Le déshumidificateur ne doit pas être utilisé :

- dans des pièces avec un risque d'explosion ;

• dans des pièces avec une atmosphère agressive (par ex. du fait de produits chimiques) ;
• dans des pièces avec de l'eau dont le pH se situe entre 7,0 et 7,4 ;
• dans des pièces avec du sel ou des liquides avec une teneur en sel > 1 %, par ex. les bains de sau-mure ;
• dans les pièces où l'air est traité à l'ozone, où la concentration de solvants est élevée, ou dans lesquelles l'exposition aux poussières est importante.

Consignes générales de sécurité

AVERTISSEMENT ! Risques d'explosion, de brûlures et d'empoisonnement par les fluides frigorigènes !

L'appareil contient un frigorigène inodore et inflammable qui, s'il n'est pas manipulé correctement, peut provoquer des explosions, des incendies, des blessures et des empoisonnements. Le circuit frigorifique est sous pression.

Ne pas utiliser d'objets pour accélérer le processus de dégivrage.
Ne pas entreposer le déshumidificateur dans des pièces où se trouvent des sources d'inflammation permanentes comme des flammes nues, des appareils à gaz allumés ou des appareils de chauffage électrique.

- Ne pas percer ou brûler le déshumidificateur.

N'utiliser l'appareil que dans une pièce suffisamment aérée et avec une surface au sol supérieure à 4 m².

Les travaux sur le circuit frigorifique ne doivent être effectués que par le fabricant ou par du personnel qualifié et autorisé par lui. Avant toute intervention sur le circuit frigorifique, celui-ci doit être déchargé sur les dispositifs prévus.

Respecter les réglementations nationales en vigueur pour les installations à gaz.
Ne pas vidanger le frigorigène ni le jeter dans les ordures ménagères.
→ Éviter le contact avec le réfrigérant.

AVERTISSEMENT ! Électrocution !

Les travaux sur des composants conducteurs de tension ou l'eau sur des composants conducteurs de tension peuvent provoquer des décharges électriques mortelles.

Éviter tout contact entre l'eau et les composants conducteurs de tension.
Éteindre le déshumidificateur et débrancher la fiche secteur avant de déplacer l'appareil et, si besoin, vidanger l'eau.
Les travaux sur les composants électriques ne doivent être effectués que par le fabricant ou du personnel autorisé.

7 Déballage

Procédure

1. Vérifier l'intégralité de la livraison. En cas de dommages ou de livraison incomplète, contactez votre revendeur.
2. Retirer l'emballage et le jeter conformément à la réglementation locale.

AVERTISSEMENT ! Risque d'écrase- ment en cas de déséquilibre !

Transporter le déshumidificateur verticalement et le protéger contre le basculement ou le glissement.
- Installer le déshumidificateur sur des surfaces planes et fermes.

AVERTISSEMENT ! Risque d'écrase-ment ou de coupure par pénétration dans la grille du filtre à air !

• Transporter le déshumidificateur par les poignées.
  Ne pas mettre les mains dans le filtre à air.

PRUDENCE ! Risque d'écrasement ou de dommages ergonomiques lors du transport du déshumidificateur !

• Transporter le déshumidificateur par les poignées.
  Deux personnes sont nécessaires au transport du déshumidificateur.

Procédure

1. S'assurer que le seau est vide ou que l'eau de condensation est pompée.
2. S'assurer que le tuyau de vidange (facultatif) et le câble secteur sont débranchés de l'appareil.
3. Transporter le déshumidificateur jusqu'au lieu d'utilisation.

REMARQUE : L'air doit circuler librement. Ne pas couvrir les évents d'aération. L'espace libre devant la sortie d'air et le filtre à air doit être d'au moins 1 m.

AD 750: Prévoir des seaux

Ne s'applique pas si un tuyau de vidange optionnel est raccordé.

Procédure

Pousser le seau dans le déshumidificateur.

AD 750-P/AD 780-P: Raccorder le tuyau de vidange

Pour les appareils AD 750-P/ AD 780-P, le tuyau de vidange fourni doit obligatoirement être raccordé.

ATTENTION ! Performances insuffisantes des appareils !

Ne pas plier le tuyau de vidange.
Ne pas placer d'objet sur le tuyau.

Procédure

1. Fixer le tuyau de vidange au rac-cord d'évacuation situé à l'arrière de l'appareil et le sécuriser à l'aide d'un collier de serrage.
2. Éloigner le tuyau de vidange du déshumidificateur et le faire passer dans un siphon ou un récipient approprié (différence de hauteur maximale : 3 m).

AD 750: Raccorder le tuyau de vidange optionnel

Si nécessaire, l'eau de condensation peut être évacuée de l'appareil AD 750 au moyen d'un tuyau de vidange plutôt que dans le seau.

Procéder comme suit :

ATTENTION ! Performance insuffisante de l'appareil !

• Ne pas insérer l'extrémité du tuyau dans l'eau (refoulement d'eau possible).
  Ne pas plier le tuyau de vidange.
  Ne pas placer d'objet sur le tuyau.

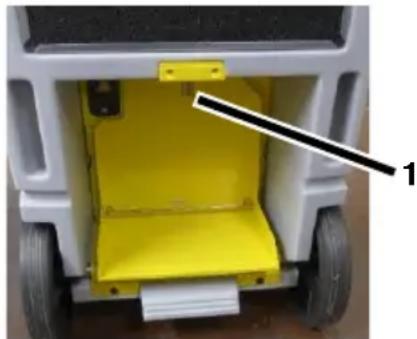

Procédure

1. Retirer le seau.
2. Fixer un tuyau approprié (12 x 2 mm) à l'aide d'un collier de serrage sur la tubulure de vidange (pos. 1).

1. S'assurer que l'extrémité du tuyau est plus basse que le début du tuyau sur la tubulure de vidange. Pente d'au moins 5 % (5 cm/mètre).

2. Acheminer l'extrémité du tuyau dans un siphon ou un récipient approprié.

Raccordement électrique

Procédure

1. Veiller à ce que la tension secteur corresponde à la tension de raccordement indiquée dans les caractéristiques techniques.
2. Veiller à ce que la prise de courant et l'alimentation secteur soient suffisamment protégées par un fusible.
3. Installer un disjoncteur différentiel dans les pièces humides ou sur les chantiers.
4. Veiller à ce que la fiche secteur soit adaptée à la prise de courant du bâtiment.
5. S'assurer que la prise utilisée soit mise à la terre.
6. Brancher la fiche secteur dans la prise de courant.

9 Utilisation

Déshumidifier la pièce

REMARQUE : laisser le déshumidificateur reposer dans sa position finale pendant environ 15 minutes avant la mise en service, après le transport et après un entreposage prolongé.

Procédure

1. Veiller à ce que l'eau de condensation puisse être évacuée par un ou dans le seau.
2. Positionner le bouton marche/arrêt sur « I ».
3. Tourner l'hygrostat de « 0 » en direction de « Cont. ». Régler l'humidité souhaitée sur l'hygrostat. Le déshumidificateur ne démarre que

si l'humidité ambiante réelle est supérieure à l'humidité ambiante de consigne.

Le témoin s'allume. L'opération démarre. Le déshumidificateur fonctionne pendant au moins 10 minutes. Dès que l'humidité ambiante de consigne est atteinte, le ventilateur continue de fonctionner par inertie pendant 30 minutes. Si l'humidité ambiante réelle augmente de 5 % pendant le fonctionnement par inertie, le témoin

et le compresseur redémarre après expiration du temps. Si l'hygrostat est réglé sur « Cont. », le déshumidificateur fonctionne en continu..

AD 750: Vider le seau

Le témoin clignote, le seau est plein.

Procédure

1. Vider le seau.

AD 750-P/AD 780-P: Pomper l'eau

Si nécessaire, l'eau de condensation peut être pompée de la manière suivante :

Procédure

1. S'assurer que le tuyau de vidange s'écoule dans un siphon ou un récipient approprié.
2. Mettre la pompe en marche. Appuyer sur l'interrupteur à bascule « pompe » et le maintenir enfoncé jusqu'à ce que l'eau de condensation soit pompée.

Éteindre

Procédure

1. Si nécessaire, vider le seau ou pomper l'eau.
2. Positionner l'hygrostat sur « 0 ».
3. Positionner le bouton marche/arrêt sur « 0 ».

10 Entretien et maintenance

AVERTISSEMENT ! Dommages causés à la santé par la poussière !

Nettoyer le déshumidificateur à air comprimé uniquement dans un environnement ouvert.
Porter un masque et des lunettes de protection.

ATTENTION ! Dommages matériels !

Les produits de nettoyage peuvent endommager les surfaces. N'utiliser que des produits de nettoyage doux.
- N'utiliser que des pièces de rechange d'origine agréées.

Nettoyage et inspection

Procédure

1. Éteindre le déshumidificateur.
2. Débrancher la fiche secteur.
3. Retirer et nettoyer le filtre à air (par ex. avec un aspirateur) ou le remplacer.

4. Vérifier la tubulure de vidange et éventuellement le tuyau de vidange raccordé.

5. Insérer le filtre neuf ou nettoyé. N'utiliser que des filtres d'origine.

6. Brancher le câble secteur.
7. Allumer le déshumidificateur si nécessaire.

Pièces de rechange et service après-vente

Pour toute question concernant le déshumidificateur ou tout besoin de pièces de rechange, contacter un revendeur agréé ou le service après-vente AERIAL.

11 Dépannage

En cas de dysfonctionnement, vérifier les points suivants. Si nécessaire, contacter le service après-vente AERIAL.

AVERTISSEMENT ! Risque d'empoisonnement par réfrigérant, de brûlures, d'écrasement ou d'électrocution lors des travaux de maintenance !

Les travaux de réparation ou de remise en état ne doivent être effectués que par le fabricant ou du personnel autorisé.
En cas de dysfonctionnement, éteindre le déshumidificateur et s'assurer qu'il ne sera pas remis en marche.
Laisser les composants chauds refroidir suffisamment avant d'effectuer des travaux sur ces composants.

Messages d'erreur

Affichage à l’écran	Cause possible	Remède
Error E1(Room temp)	Température extérieure < 1 °C ou >34 °C	L'appareil redémarre automatiquement dès que la température dépasse à nouveau 5 °C ou< 30°C.
Error E2(cooling system)	Défaillance du système de refroidissement	Éteindre le déshumidificateur et régler de nouveau l'humidité ambiante souhaitée.

Dysfonctionnements

Problème	Cause possible	Remède
Le déshumidificateur a une performance de déshumidification faible ou nulle.	Le filtre à air est en-crassé. Le déshumidificateur ne reçoit pas assez d'air. Les filtres sales peuvent endommager l'appareil à long terme.	Nettoyer le filtre ou le remplacer si nécessaire.
Le déshumidificateur est hors service/le ventilateur et le compresseur ne fonctionnent pas.	Le déshumidificateur est éteint.	Allumer le déshumidificateur.
	Le déshumidificateur n'est pas alimenté en courant.	Vérifier l'alimentation électrique.
Défaillance de la pompe	La pompe est bloquée, par exemple parce que l'eau ne peut pas s'écouler par le tuyau de vidange/le seau.	Vérifier le tuyau de vidange/le seau.
	Pompe défectueuse.	Contacter le service après-vente AERIAL.

12 Mise hors service, entreposage et élimination

Mise hors service

Procédure

1. Éteindre le déshumidificateur.
2. Vider le seau (AD 750) ou pomper l'eau.
3. Débrancher la fiche secteur.
4. Couvrir le déshumidificateur avec un chiffon pour le protéger de la poussière.

Entreposage

PRUDENCE ! Risque de blessure !

Ne pas empiler plus de deux déshumidificateurs l'un sur l'autre.
Protéger le déshumidificateur contre le basculement.

Procédure

1. Entreposer le déshumidificateur entre 0 °C et +40 °C.

Élimination

ATTENTION ! Risque lié aux matériaux et aux substances

• Trier les matériaux par type et les recycler selon les règlements locaux.
  Pour l'élimination des matières auxiliaires et de service, respecter les réglementations locales et les informations figurant sur les fiches de données de sécurité.

Ne pas jeter le déshumidificateur avec les ordures ménagères, mais l'éliminer conformément à la législation en vigueur.

13 Déclaration de conformité CE

Déclaration de conformité CE au sens de la directive Machines 2006/42/CE Annexe II 1.A

Produit : Déshumidificateur

N° d'article : AD750 / AD750-P / AD780-P

Description fonctionnelle : Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des pièces fermées.

Il est expressément indiqué que le produit est conforme aux dispositions en vigueur des directives suivantes :

• 2006/42/EG Directive Machines
• 2014/ 30/ CE Directive sur la compatibilité électromagnétique (CEM)

Les normes harmonisées suivantes ont été appliquées :

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Personne autorisée à établir la documentation technique :
