AD 750 - Deshumidificador Aerial - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador
Marca	Aerial
Modelo	AD 750 (variantes AD 750-P y AD 780-P con bomba)
Uso recomendado	Habitaciones cerradas de más de 4 m² (sótanos, garajes, almacenes)
Modo de recuperación del agua	Cubo extraíble (AD 750) o bomba integrada con manguera de desagüe (AD 750-P/AD 780-P)
Control	Higrostato mecánico ajustable (0 a continuo) e interruptor encendido/apagado
Pantalla	Temperatura ambiente, humedad ambiente, horas de funcionamiento
Indicadores luminosos	Consigna alcanzada, deshumidificación en curso, temperatura exterior fuera de rango, mal funcionamiento, fallo de bomba (parpadeante)
Descongelación automática	Sí
Alimentación eléctrica	230 V, 50 Hz (verificar en placa de características)
Rango de temperatura de funcionamiento	1 °C a 34 °C (sin hielo: reinicio >5 °C o <30 °C)
Filtro de aire	Limpiable o reemplazable (usar filtros originales)
Conexión de desagüe	Conector trasero para manguera de desagüe (12 x 2 mm); incluido en modelos con bomba
Contenido del envío	Deshumidificador, manual de instrucciones, cubo (AD 750) o manguera de desagüe con abrazadera (AD 750-P/780-P)
Seguridad	Protección contra heladas, parada automática si depósito lleno o mal funcionamiento, superficie mín. 4 m²
Mantenimiento periódico	Limpiar el filtro de aire regularmente, verificar la manguera de desagüe
Piezas de repuesto	Filtros originales; contactar al servicio postventa AERIAL
Conformidad CE	Sí (directivas 2006/42/CE, 2014/30/CE)
Accesorios opcionales	Manguera de desagüe para AD 750
Transporte y almacenamiento	Vertical, temperatura 0 °C a +40 °C, no apilar más de dos aparatos

Preguntas frecuentes - AD 750 Aerial

¿Cómo instalar el aparato?

Coloque el deshumidificador sobre una superficie plana y firme, en una habitación de al menos 4 m². Deje un espacio libre de al menos 1 m frente a la salida de aire y el filtro. Espere 15 minutos después del transporte antes de encenderlo. Enchufe en una toma con conexión a tierra de 230 V.

¿Qué mantenimiento regular se debe realizar?

Limpie el filtro de aire regularmente con una aspiradora o reemplácelo por un filtro original. Verifique la manguera de desagüe (si se usa) para evitar dobleces. Antes de cualquier intervención, apague y desconecte el aparato.

¿Qué hacer si el depósito está lleno (modelo AD 750)?

El indicador luminoso parpadea. Vacie el cubo y colóquelo correctamente en el aparato. Si se conecta una manguera de desagüe, el agua se evacua directamente y el cubo no se utiliza.

¿Cómo conectar una manguera de desagüe?

En AD 750: retire el cubo, fije una manguera 12x2 mm en el conector de desagüe con una abrazadera de apriete. Asegure una pendiente de al menos 5% y que el extremo esté más bajo que el conector. En AD 750-P/780-P, use la manguera suministrada y conéctela en la parte trasera.

¿Qué significan los indicadores luminosos?

Indicador encendido = consigna alcanzada; indicador encendido = deshumidificación en curso; indicador encendido = temperatura exterior <1°C o >34°C; indicador encendido = mal funcionamiento; indicador parpadeante = fallo de bomba (reinicio automático después de reparación).

El aparato no arranca, ¿qué hacer?

Verifique que el aparato esté encendido (interruptor en I) y que el higrostato no esté en 0. Asegúrese de que la humedad ambiente sea superior a la consigna. Controle la alimentación eléctrica y el fusible. Si el indicador de error parpadea, consulte la tabla de solución de problemas en el manual.

¿Cuál es la superficie máxima recomendada?

El deshumidificador se puede usar en habitaciones cerradas de más de 4 m². No hay una superficie máxima indicada, pero el rendimiento depende del nivel de humedad y la temperatura.

¿Puedo usar el aparato en una habitación sin calefacción?

Sí, pero la temperatura ambiente debe estar entre 1 °C y 34 °C. Por debajo de 1°C, el aparato se detiene automáticamente (pantalla Error E1) y se reinicia por encima de 5°C.

¿Cómo ajustar la humedad deseada?

Gire el higrostato desde la posición '0' (apagado) hacia 'Cont.' (continuo) para ajustar el nivel de humedad deseado (generalmente entre 50% y 60% HR). El aparato se detiene automáticamente cuando se alcanza la consigna.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto originales (filtros, etc.) están disponibles en el servicio postventa de AERIAL o en distribuidores autorizados. Use solo piezas originales para garantizar el correcto funcionamiento.

MANUAL DE USUARIO AD 750 Aerial

ES Manual de instrucciones 106

NL Bedieningshandleiding 117

Placa de características

Inserir o balde no desumidificador.

1 Variedades de equipos.... 106
2 Visión del producto 107
3 Vista del cuadro de mandos....108
4 Sobre este manual de instrucciones 109
5 Descripción del producto 109
6 Seguridad 109
7 Desembalar 110
8 Transporte y conexión....110
9 Funcionamiento.... 112
10 Mantenimiento y cuidado.... 113
11 Resolución de fallos.... 113
12 Puesta fuera de servicio, Almacenamiento y eliminación ..... 115
13 Declaración de conformidad CE 116

1 Variedades de equipos

En este manual de instrucciones se describen diversas variantes de equipos. Las funciones y el funcionamiento son casi idénticos. En la placa de tipo se puede consultar el tipo de variante de que se trata. Se puede consultar más información en los datos técnicos (véase la última página).

Variantes	Principales características
AD 750	Cubo
AD 750-P	Bomba fija
AD 780-P	Bomba fija

2 Visión del producto

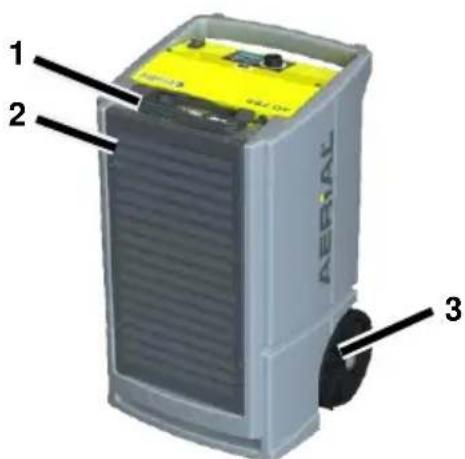

Fig. 1: Vista delantera

1	Enchufe
2	Salida de aire
3	Ruedas

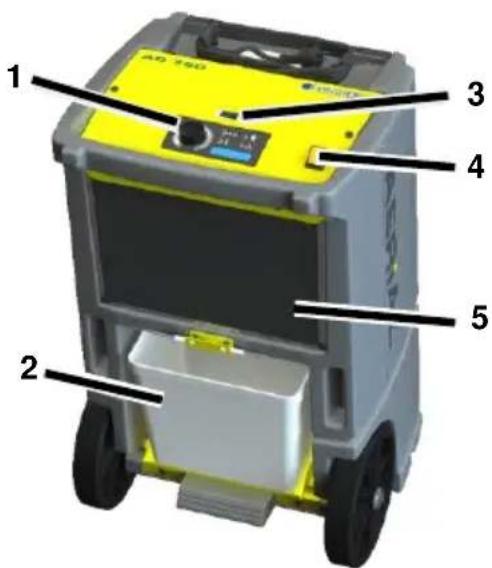

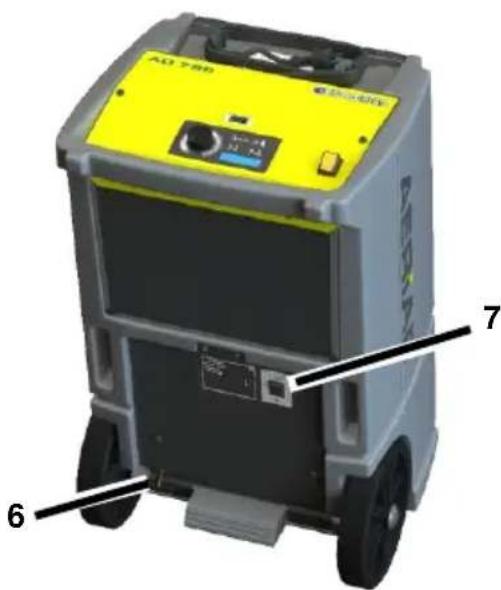

Fig. 2: Vista trasera

1	Cuadro de mandos	5	Superficie de entrada de aire con filtro
2	Cubo(solo AD 750)	6	Conexión de drenaje
3	Contador de energía (MID)	7	Interruptor basculante «Bomba»(solo AD 750-P/AD780-P)
4	Botón de encendido/apagado

3 Vista del cuadro de mandos

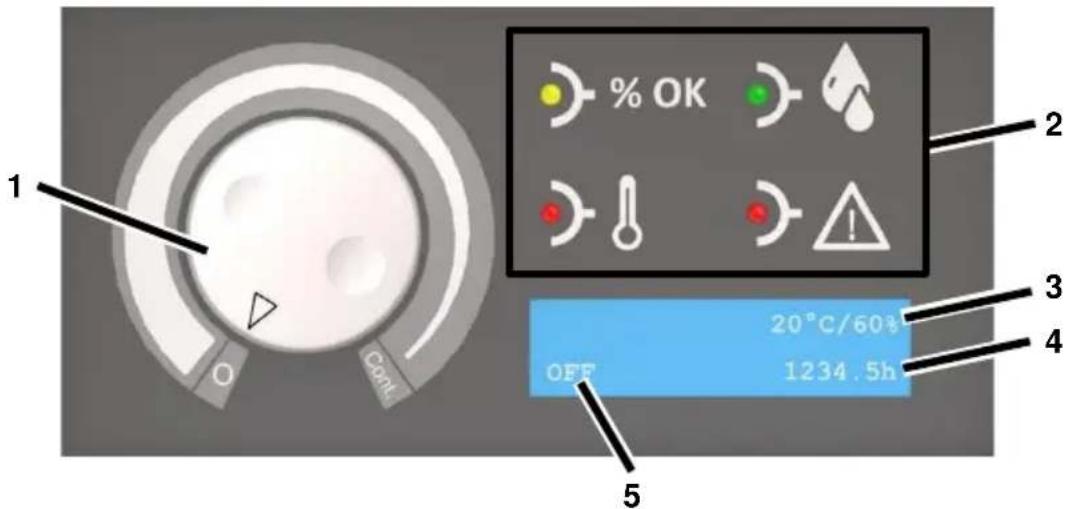

Fig. 3: Vista del cuadro de mandos

1	Higrostato: 0 = salidaCont. = Funcionamiento con-tinuo	4	Horas de servicio
2	Luces de señalización	5	Estado de funcionamiento/Humedad ambiental objetivo
3	Temperatura ambiental real/Humedad ambiental real

Luces de señaliza-ción	Estado	Significado
	Se ilumina	Se ha alcanzado la humedad ambiental objetivo
	Se ilumina	La habitación se deshumidifica
	Se ilumina	Temperatura exterior <1 °C o >34 °C
	Se ilumina	Fallo
	Parpadea	Fallo de la bomba. La bomba se reinicia automáticamente después de la reparación del fallo.

4 Sobre este manual de instrucciones

Queda prohibida la reproducción, duplicación o distribución de este manual de instrucciones sin el consentimiento por escrito del fabricante.

5 Descripción del producto

El deshumidificador regula la humedad de la habitación. El agua condensada resultante se recoge en una cubeta (AD 750) o se bombea a través de una bomba interna (AD 750-P/ 780-P). El deshumidificador está equipado con un sistema automático de descongelación.

Volumen de suministro

• Deshumidificador
• Manual instrucciones
• Solo AD 750: Cubeta (en el aparato)
• Solo AD 750-P/780-P: Manguera de drenaje 12 x 2 mm con abrazadera

Accesorio opcional

• AD 750: Manguera de desagüe

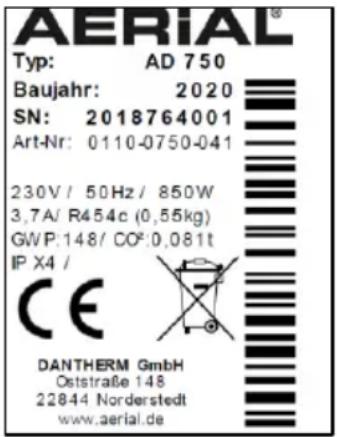

Placa de tipo

La placa de tipo de encuentra en la carcasa.

6 Seguridad

Condiciones previstas de uso y funcionamiento

El deshumidificador se utiliza para deshumidificar el aire a presión atmosférica en interiores cerrados como sótanos, garajes o almacenes.

El deshumidificador solo puede usarse y almacenarse en habitaciones con una superficie superior a 4 m².

El deshumidificador solo puede utilizarse de acuerdo con los datos técnicos (véase la última página).

El uso del deshumidificador no está permitido para personas con deficiencias físicas, sensoriales o psicológicas o para niños.

El usuario debe haber leído y comprendido el manual de instrucciones.

Uso incorrecto predecible

El deshumidificador no debe utilizarse:

• En salas con atmósferas potencialmente explosivas.
• En salas con atmósferas agresivas (p. ej. causadas por productos químicos).
• En salas con agua cuyo valor pH esté fuera de 7,0 a 7,4.
• En salas con sal o líquidos con un contenido de sal >1 %, por ejemplo, en baños de salmuera.
• En salas con aire tratado con ozono, alta concentración de disolventes o alta contaminación por polvo.

Indicaciones de seguridad generales

¡ADVERTENCIA! ¡Peligro de explosión, quemaduras y envenenamiento por refrigerantes!

La unidad contiene un refrigerante inodoro e inflamable que, si se manipula incorrectamente, puede provocar explosiones, incendios, lesiones y envenenamientos. El circuito de refrigeración está bajo presión.

No utilice objetos para acelerar el proceso de descongelación.
No almacene los deshumidificadores en habitaciones con fuentes de ignición permanentes, como llamas, aparatos de gas encendidos o calentadores eléctricos.
No taladre ni queme el deshumidificador.
Utilice el aparato únicamente en una habitación suficientemente ventilada con una superficie de suelo superior a 4 m ^2 .
Los trabajos en el circuito de refrigeración deben ser realizados exclusivamente por el fabricante o por personal cualificado autorizado por este. Antes de realizar cualquier trabajo en el circuito de refrigerante, este debe ser descargado de la carga del equipo suministrado.
→ Respete las disposiciones nacionales para instalaciones de gas.
No drene el refrigerante ni lo deseche en la basura doméstica.
Evite el contacto con el refrigerante.

¡ADVERTENCIA! ¡Electrocución!

Trabajar con componentes bajo tensión o con agua en componentes bajo tensión puede causar descargas eléctricas que pongan en peligro la vida.

Evite el contacto entre el agua y los componentes vivos.

• Antes de mover el equipo, desconecte siempre el deshumidificador, desenchúfelo de la red eléctrica y, si es necesario, drene el agua.
  Los trabajos en los componentes eléctricos solo pueden ser realizados por el fabricante o por personal autorizado.

7 Desembalar

Procedimiento

1. Compruebe la integridad del volumen de suministro. En caso de daños o entrega incompleta, póngase en contacto con su distribuidor.
2. Retire el embalaje y deséchelo de acuerdo con las regulaciones locales.

8 Transporte y conexión

Transporte

¡ADVERTENCIA! ¡Aplastamiento por pérdida de estabilidad!

→ Transporte el deshumidificador verticalmente y asegúrelo contra vuelco o deslizamiento.
Instale el deshumidificador en superficies planas y firmes.

¡ADVERTENCIA! ¡Trituración o corte con la mano en la rejilla del filtro de aire!

→ Transporte los deshumidificadores por las asas.
No agarre por los filtros de aire.

¡CUIDADO! ¡Daños de aplastamiento o ergonómicos durante el transporte del deshumidificador!

→ Transporte los deshumidificadores por las asas.
→ Transporte el deshumidificador con dos personas.

Procedimiento

1. Asegúrese de que la cubeta esté vacía o de bombear el agua de condensación.
2. Asegúrese de que la manguera de drenaje (opcional) y el cable de alimentación estén desconectados de la unidad.
3. Transporte los deshumidificadores por las asas.

ADVERTENCIA: El aire debe circular sin problemas. No cubra los orificios de ventilación. El espacio libre delante de la salida de aire y del filtro de aire debe ser de al menos 1 m.

AD 750: Colocar la cubeta.

No se aplica si se conecta una manguera de drenaje opcional.

Procedimiento

Desplazar la cubeta dentro del deshumidificador.

AD 750-P/AD 780-P: Conectar la manguera de desagüe.

La manguera de drenaje suministrada debe conectarse a las unidades AD 750-P/AD 780-P.

¡ATENCIÓN! ¡Rendimiento insuficiente del dispositivo!

No doble la manguera de desagüe.
No coloque ningún objeto sobre la manguera.

Procedimiento

1. Conecte la manguera de drenaje a la conexión de drenaje en la parte posterior de la unidad y asegúrela con una abrazadera de manguera.

2. Lleve la manguera de desagüe desde el deshumidificador a un desagüe o a un recipiente adecuado (diferencia de altura máxima: 3 m).

AD 750: Conectar una manguera de desagüe opcional.

Si es necesario, el agua condensada puede ser drenada de la unidad AD 750 a través de una manguera de drenaje en lugar de ser introducida en la cubeta. Se deberá proceder como sigue:

¡ATENCIÓN! ¡Rendimiento insuficiente del aparato!

No introduzca el extremo de la manguera en el agua (es posible que haya agua en la parte posterior).
No doble la manguera de desagüe.
No coloque ningún objeto sobre la manguera.

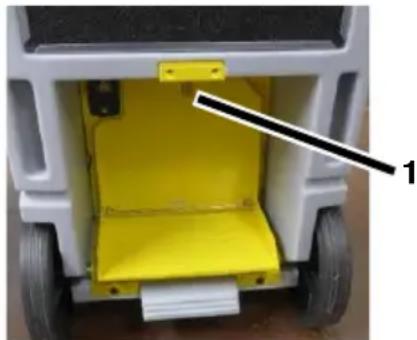

Procedimiento

1. Quite la cubeta.
2. Fije la manguera adecuada (12 x 2 mm) con una abrazadera de tubo en la tubuladura de desagüe (pos. 1).

1. Asegúrese de que el extremo de la manguera esté más bajo que el inicio de la manguera en la conexión de salida. Graciente de al menos 5% (5 cm/metro).

2. Coloque el extremo de la manguera en un desagüe o contenedor adecuado.

Conexión eléctrica

Procedimiento

1. Asegúrese de que la tensión de red coincide con la tensión de alimentación de los datos técnicos.

2. Asegúrese de que la toma de corriente y la fuente de alimentación estén suficientemente fundidas.

3. Instale un disyuntor de corriente residual en habitaciones húmedas o en obras.
4. Asegúrese de que el enchufe de la red eléctrica es adecuado para la toma de corriente del edificio.
5. Asegúrese de que la toma de corriente utilizada esté conectada a tierra.
6. Conecte el enchufe.

9 Funcionamiento

Deshumidificar la sala

ADVERTENCIA: Deje reposar el deshumidificador en su posición final durante unos 15 minutos antes de la puesta en marcha, después del transporte y después de un almacenamiento prolongado.

Procedimiento

1. Asegúrese de que el agua condensada se descargue a través de una manguera de drenaje o en el cubo.
2. Ponga el botón de encendido/apagado en "I".
3. Gire el higrostato desde "0" en dirección "Cont". Ponga la humedad deseada en el higrostato. El deshumidificador solo se pone en marcha si la humedad ambiental real es superior a la humedad ambiental deseada.

El indicador luminoso se ilumina.

Empieza el funcionamiento. El deshumidificador funciona durante al menos 10 minutos.

Tan pronto como se alcanza el punto de ajuste de la humedad de la habitación, el ventilador sigue funcionando durante 30 minutos. Si la humedad real de la habitación aumenta un 5% durante el tiempo de funcionamiento, la luz parpadea y el compresor se reinicia una vez transcurrido el tiempo. Si el higrostato está ajustado a “Cont”, el deshumidificador funciona de forma continua..

AD 750: Vacíe la cubeta.

La luz parpadea; el cubo está lleno.

Procedimiento

1. Vacíe la cubeta.

AD 750-P/AD 780-P: Bombee el agua

Si es necesario, el agua condensada se puede bombear de la siguiente manera:

Procedimiento

1. Asegúrese de que la manguera de desagüe conduce a un desagüe o a un recipiente adecuado.
2. Conecte la bomba Mantenga pulsado el interruptor basculante «Bomba» hasta que el agua condensada salga por la bomba.

Desconectar

Procedimiento

1. Si es necesario, vacíe el cubo o bombee agua.
2. Ponga el higrostato a "0".
3. Ponga el botón de encendido/apagado en "0".

10 Mantenimiento y cuidado

¡ADVERTENCIA! ¡Daños a la salud debidos al polvo!

Solo limpie el deshumidificador con aire comprimido en un ambiente abierto.
Utilice máscara y gafas de protección.

¡ATENCIÓN! ¡Daños materiales!

Los productos de limpieza pueden dañar las superficies. Solo utilice agentes de limpieza suaves.
Utilice solo piezas de repuesto originales.

Limpieza e inspección

Procedimiento

1. Desconecte el deshumidificador.
2. Desconecte el enchufe.
3. Retire y limpie el filtro de aire (por ejemplo, con una aspiradora) o reemplácelo.
4. Compruebe la pieza de conexión de desagüe y, en su caso, la manguera de desagüe conectada.
5. Coloque filtros nuevos o limpios. Utilice solo filtros originales.
6. Conecte el cable.
7. Conecte el deshumidificador si es necesario.

Piezas de repuesto y servicio de atención al cliente

Si tiene alguna pregunta sobre el deshumidificador o si necesita piezas de repuesto, póngase en contacto con un distribuidor autorizado o con el servicio técnico de AERIAL.

11 Resolución de fallos

En caso de averías compruebe los siguientes puntos. En caso necesario, póngase en contacto con el servicio de atención de AERIAL.

¡ADVERTENCIA! Envenenamiento por refrigerante, quemaduras, aplastamiento o descarga eléctrica durante los trabajos de mantenimiento.

Las reparaciones o trabajos de mantenimiento solo pueden ser realizados por el fabricante o por personal autorizado.
En caso de avería, desconecte el deshumidificador y asegúrelo para que no pueda volver a conectarse.
Deje que los componentes calientes se enfríen lo suficiente antes de trabajar en ellos.

Notificación de fallos

Mensajes en la pan-talla	Causa potencial	Ayuda
Error E1(Room temp)	Temperatura exterior <1 °C o >34 °C	El aparato vuelve a arrancar automáticamente en cuanto la temperatura vuelve a superar los 5 °C o< 30°C.
Error E2(cooling system)	Fallo del sistema de refrigeración	Desconecte el deshumidifica-dor y vuelva a establecer la humedad deseada en la hab-itación.

Averías

Problema	Causa potencial	Ayuda
El deshumidificador tiene un rendimiento de deshumidificación pobre o nulo.	El filtro de aire está sucio. El deshumidificador recibe muy poco aire. Los filtros sucios pueden causar daños permanentes a la unidad.	Limpie el filtro o cámbielo, si es necesario.
El deshumidificador está averiado/el ventilador y el compresor no funcionan.	El deshumidificador está apagado.	Conecte el deshumidificador.
	El deshumidificador no tiene fuente de alimentación.	Compruebe el suministro eléctrico.
Fallo de la bomba	La bomba está bloqueada, por ejemplo, porque el agua no puede salir por la manguera de drenaje/la cubeta.	Control la manguera de drenaje/la cubeta.
	Bomba defectuosa	Póngase en contacto con el servicio de atención de AERIAL.

12 Puesta fuera de servicio, Almacenamiento y eliminación

Puesta fuera de servicio

Procedimiento

1. Desconecte el deshumidificador.
2. Vacíe la cubeta (AD 750) o bombee agua.
3. Desconecte el enchufe.
4. Cubra el deshumidificador con un paño para protegerlo del polvo.

Almacenamiento

¡CUIDADO! ¡Daños!

No apile más de dos deshumidificadores uno encima del otro.
Asegure el deshumidificador para que no se vuelque.

Procedimiento

1. Almacene el deshumidificador entre 0 °C a +40 °C.

Eliminación

¡ATENCIÓN! Peligro por materiales y sustancias

→ Separe los materiales por tipo y recicle de acuerdo con las regu-laciones locales.
Para la eliminación de materiales auxiliares y de servicio, observe las prescripciones locales y las indicaciones de las fichas de datos de seguridad.

No tire el deshumidificador a la basura doméstica, sino que deséchelo de acuerdo con las normas legales.

13 Declaración de conformidad CE

Declaración de conformidad CE según la Directiva de Máquinas 2006/42/CE Anexo II 1.A

Producto: Deshumidificador

N.º producto: AD750 / AD750-P / AD780-P

Descripción de funcionamiento: El deshumidificador sirve para deshumidificar el aire a presión atmosférica en espacios cerrados.

Se declara expresamente que el producto cumple con las disposiciones pertinentes de las siguientes directivas:

• 2006/42/CE Directiva sobre máquinas
• 2014/30/EU Directiva de Compatibilidad Electromagnética (EMC)

Se aplicaron las siguientes normas armonizadas:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Persona autorizada para elaborar la documentación técnica:
