AD 750 - Deumidificatore Aerial - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Deumidificatore
Marca	Aerial
Modello	AD 750 (varianti AD 750-P e AD 780-P con pompa)
Utilizzo consigliato	Ambienti chiusi di oltre 4 m² (cantine, garage, magazzini)
Modalità di recupero dell'acqua	Secchio rimovibile (AD 750) o pompa integrata con tubo di scarico (AD 750-P/AD 780-P)
Comando	Igrostato meccanico regolabile (0 a continuo) e interruttore accensione/spegnimento
Display	Temperatura ambiente, umidità ambiente, ore di funzionamento
Spie luminose	Raggiungimento setpoint, deumidificazione in corso, temperatura esterna fuori range, malfunzionamento, errore pompa (lampeggiante)
Sbrinamento automatico	Sì
Alimentazione elettrica	230 V, 50 Hz (verificare sulla targhetta)
Intervallo di temperatura di funzionamento	1 °C a 34 °C (antigelo: riavvio >5 °C o <30 °C)
Filtro aria	Lavabile o sostituibile (utilizzare filtri originali)
Collegamento scarico	Attacco posteriore per tubo di scarico (12 x 2 mm); fornito sui modelli con pompa
Contenuto della confezione	Deumidificatore, manuale d'uso, secchio (AD 750) o tubo di scarico con fascetta (AD 750-P/780-P)
Sicurezza	Protezione antigelo, arresto automatico se serbatoio pieno o malfunzionamento, superficie min. 4 m²
Manutenzione ordinaria	Pulire regolarmente il filtro aria, controllare il tubo di scarico
Ricambi	Filtri originali; contattare il servizio assistenza AERIAL
Conformità CE	Sì (direttive 2006/42/CE, 2014/30/CE)
Accessori opzionali	Tubo di scarico per AD 750
Trasporto e stoccaggio	Verticale, temperatura 0 °C a +40 °C, non impilare più di due apparecchi

Domande frequenti - AD 750 Aerial

Come installare l'apparecchio?

Posizionare il deumidificatore su una superficie piana e stabile, in un ambiente di almeno 4 m². Lasciare uno spazio libero di almeno 1 m davanti all'uscita dell'aria e al filtro. Attendere 15 minuti dopo il trasporto prima dell'accensione. Collegare a una presa con messa a terra 230V.

Quale manutenzione regolare è necessaria?

Pulire regolarmente il filtro aria con un aspirapolvere o sostituirlo con un filtro originale. Controllare il tubo di scarico (se utilizzato) per evitare piegature. Prima di qualsiasi intervento, spegnere e scollegare l'apparecchio.

Cosa fare se il serbatoio è pieno (modello AD 750)?

La spia lampeggia. Svuotare il secchio e riposizionarlo correttamente nell'apparecchio. Se è collegato un tubo di scarico, l'acqua viene scaricata direttamente e il secchio non viene utilizzato.

Come collegare un tubo di scarico?

Sul AD 750: rimuovere il secchio, fissare un tubo 12x2 mm sul raccordo di scarico con una fascetta stringitubo. Assicurare una pendenza di almeno il 5% e che l'estremità sia più bassa del raccordo. Sul AD 750-P/780-P, utilizzare il tubo fornito e collegarlo posteriormente.

Cosa significano le spie luminose?

Spia accesa = setpoint raggiunto; spia accesa = deumidificazione in corso; spia accesa = temperatura esterna <1°C o >34°C; spia accesa = malfunzionamento; spia lampeggiante = errore pompa (riavvio automatico dopo la riparazione).

L'apparecchio non si avvia, cosa fare?

Verificare che l'apparecchio sia acceso (interruttore su I) e che l'igrostato non sia su 0. Assicurarsi che l'umidità ambiente sia superiore al setpoint. Controllare l'alimentazione elettrica e il fusibile. Se la spia di errore lampeggia, consultare la tabella di risoluzione dei problemi nel manuale.

Qual è la superficie massima consigliata?

Il deumidificatore può essere utilizzato in ambienti chiusi di oltre 4 m². Non è indicata una superficie massima, ma le prestazioni dipendono dal tasso di umidità e dalla temperatura.

Posso utilizzare l'apparecchio in un ambiente non riscaldato?

Sì, ma la temperatura ambiente deve essere compresa tra 1 °C e 34 °C. Al di sotto di 1°C, l'apparecchio si arresta automaticamente (display Error E1) e riavvia sopra i 5°C.

Come regolare l'umidità desiderata?

Ruotare l'igrostato dalla posizione '0' (spento) verso 'Cont.' (continuo) per impostare il livello di umidità desiderato (generalmente tra 50% e 60% UR). L'apparecchio si arresta automaticamente quando il setpoint viene raggiunto.

Dove trovare i ricambi?

I ricambi originali (filtri, ecc.) sono disponibili presso il servizio assistenza AERIAL o presso i rivenditori autorizzati. Utilizzare solo ricambi originali per garantire il corretto funzionamento.

MANUALE UTENTE AD 750 Aerial

IT Istruzioni per l'uso 33

FR Mode d'emploi 44

IV. Istruzioni per l'uso IT

1 Varianti dell'apparecchio 33
2 Panoramica del prodotto 34
3 Panoramica del pannello comandi.... 35
4 Informazioni sulle presenti istruzioni per l'uso.... 36
5 Descrizione del prodotto.... 36
6 Sicurezza 36
7 Rimozione dell'imballaggio 37
8 Trasporto e collegamento.... 37
9 Uso.... 39
10 Manutenzione.... 40
11 Eliminazione dei guasti.... 40
12 Messa fuori servizio, stoccaggio e stoccaggio.... 42
13 Dichiarazione di conformità CE.... 43

1 Varianti dell'apparecchio

Nelle presenti istruzioni per l'uso vengono descritte diverse varianti dell'apparecchio. Le funzioni e i comandi sono pressoché identici. Per verificare il proprio modello, consultare la targhetta sull'apparecchio. Per ulteriori informazioni si consultino i dati tecnici (si veda l'ultima pagina).

Variante	Caratteristiche principali
AD 750	Vaschetta
AD 750-P	Pompa integrata fissa
AD 780-P	Pompa integrata fissa

2 Panoramica del prodotto

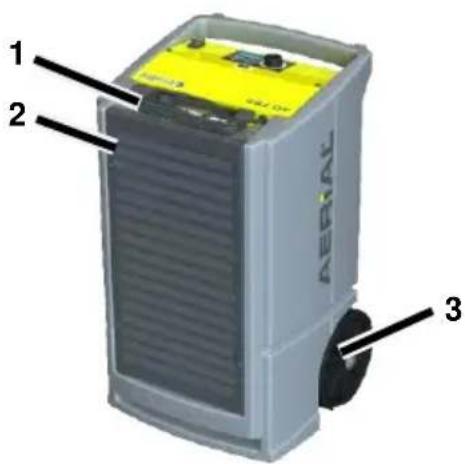

Fig. 1: Vista frontale

1	Spina di alimentazione
2	Uscita dell'aria
3	Ruote

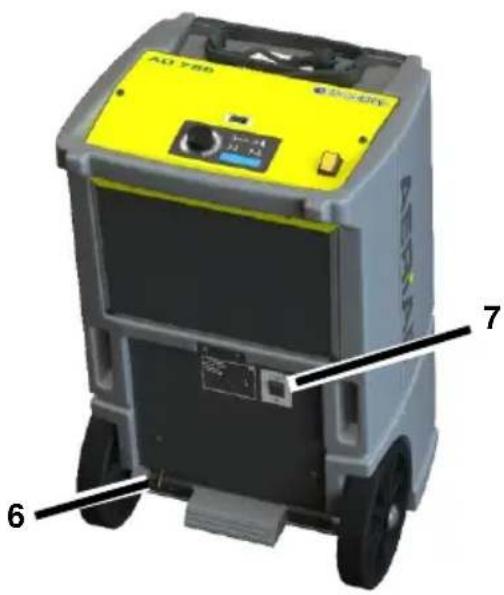

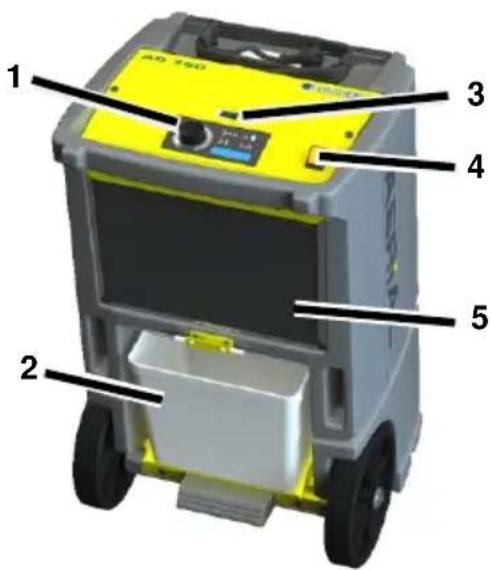

Fig. 2: Vista posteriore

1	Pannello comandi	5	Superficie di aspirazione con fil-tro
2	Vaschetta (solo AD 750)	6	Raccordo di scarico
3	Contatore di potenza (MID)	7	Interruttore a bascula "Pompa"(solo AD 750-P/AD780-P)
4	Interruttore acceso/spento

3 Panoramica del pannello comandi

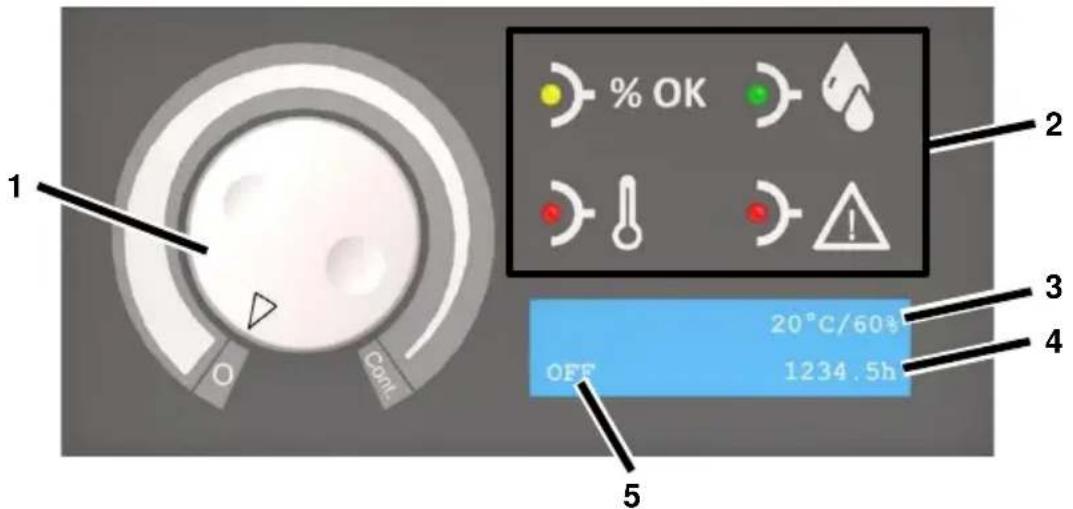

Fig. 3: Panoramica del pannello comandi

1	Igrostato:0 = SpentoCont. = Funzionamento continuo	4	Ore di funzionamento
2	Spie luminose di segnalazione	5	Stato di funzionamento/Umidità ambientale impostata
3	Temperatura ambientale effettiva/Umidità ambientale effettiva

Spia luminosa di segnalazione	Stato	Significato
	Accesa	Il valore di umidità ambientale impostato è stato raggiunto
	Accesa	Deumidificazione del locale in corso
	Accesa	Temperatura esterna <1°C o >34 °C
	Accesa	Guasto
	Lampeggia	Guasto alla pompa. Una volta rimosso il guasto, la pompa si riavvia automaticamente.

4 Informazioni sulle presenti istruzioni per l'uso

Le presenti istruzioni per l'uso non possono essere riprodotte, copiate e distribuite senza previa autorizzazione scritta del fabbricante.

Importante: leggere accuratamente prima dell'uso. Conservare per l'eventuale consultazione successiva.

5 Descrizione del prodotto

Il deumidificatore regola l'umidità dell'aria in ambienti chiusi. L'acqua condensata aspirata viene raccolta in una vaschetta (AD 750) e scaricata tramite una pompa interna (AD 750-P/AD 780-P). Il deumidificatore è dotato di una funzione di sbrinamento automatico.

Dotazione compresa

• Deumidificatore
• Istruzioni per l'uso
• Solo AD 750: Vaschetta (nell'apparecchio)
• Solo AD 750-P/780-P: Tubo flessibile di scarico 12 x 2 mm con fascetta

Accessorio opzionale

• AD 750: Tubo di scarico

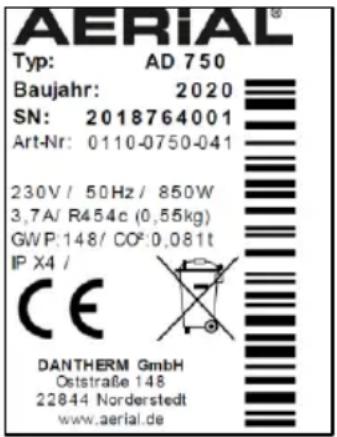

Targhetta

La targhetta è applicata sul corpo dell'apparecchio.

6 Sicurezza

Utilizzo conforme alla destinazione d'uso e condizioni di impiego

Il deumidificatore serve a deumidificare l'aria alla pressione atmosferica in locali chiusi, quali cantine, garage o capannoni.

È consentito utilizzare e stoccare il deumidificatore solo in locali chiusi con una superficie maggiore di 4 m².

L'utilizzo del deumidificatore è consentito solo nel rispetto dei dati tecnici (si veda l'ultima pagina).

L'utilizzo del deumidificatore non è consentito a persone con limitazioni fisiche, sensoriali o psichiche né è destinato all'uso da parte di bambini.

Prima di utilizzare l'apparecchio, si devono leggere e comprendere le presenti istruzioni.

Utilizzo improprio prevedibile

L'utilizzo del deumidificatore non è consentito nei seguenti casi:

• In locali con atmosfera esplosiva.

• In locali con atmosfere aggressive (per es. causate da sostanze chimiche).

• In locali con acqua aventi un valore del pH compreso tra 7,0 e 7,4

• In locali con sale o sostanze saline con un tenore di sale > 1 %, per es. in piscine con acqua salata.
• In locali con aria trattata con l'ozono, elevata concentrazione di solventi o elevato carico di polvere.

Avvertenze di sicurezza generali

AVVERTENZA! Pericolo di esplosi- one, ustioni e avvelenamenti da refri- gerante!

Nell'apparecchio si trova un refrigerante inodore infiammabile che, se trattato impropriamente, può portare a esplosioni e incendi nonché a ustioni e avvele-namenti. Il circuito del refrigerante è sotto pressione.

Non utilizzare alcun oggetto per ac- celerare il processo di sbrinamento.
Non conservare il deumidificatore in locali in cui siano presenti fonti di innesco permanenti, quali fiamme aperte, apparecchi a gas o riscaldatori elettrici accesi.
Non perforare né bruciare il deumidificatore.
- Mettere in funzione l'apparecchio solo in locali sufficientemente aerati con una superficie superiore a 4m ^2 .
L'esecuzione di qualsiasi lavoro sul circuito del refrigerante è consentita solo al fabbricante o a personale specializzato da lui autorizzato. Prima di eseguire lavori sul circuito del refrigerante, è necessario scaricarlo in corrispondenza dei dispositivi previsti.
Si devono rispettare le prescrizioni nazionali vigenti per le installazioni a gas.
Non scaricare il refrigerante né smaltirlo tra i rifiuti domestici.
- Evitare il contatto con il refrigerante.

AVVERTENZA! Pericolo di folgorazione!

Durante i lavori su componenti sotto tensione o se questi ultimi vengono a contatto con acqua sussiste il rischio di folgorazioni mortali.

Evitare che i componenti sotto tensione vengano a contatto con acqua.
Prima di spostarlo in un altro posto, il deumidificatore va spento e scollegato dall'alimentazione di corrente rimuovendo la spina dalla presa. Eventualmente scaricare l'acqua.
I lavori su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato.

7 Rimozione dell'imballaggio

Procedimento

1. Verificare la presenza di tutti i componenti in dotazione. Qualora l'apparecchio presenti segni di danneggiamento o qualora la dotazione non sia completa, contattare il rivenditore specializzato.

2. Rimuovere l'imballaggio e smaltirlo secondo le disposizioni vigenti.

8 Trasporto e collegamento

Trasporto

AVVERTENZA! Pericolo di schiaccia- mento a causa di perdita di stabilità!

Trasportare il deumidificatore in verticale e assicurarlo in modo tale che non possa ribaltarsi né scivolare.
Appoggiare il deumidificatore su superfici piane e stabili.

AVVERTENZA! Pericolo di schiaccia- mento o taglio alle mani in caso di

introduzione nella griglia del filtro dell'aria!

• Trasportare il deumidificatore tenendolo per le maniglie.
  Non introdurre le mani nel filtro dell'aria.

PERICOLO! Pericolo di schiaccia- mento o danni ergonomici in caso di trasporto del deumidificatore!

• Trasportare il deumidificatore tenendolo per le maniglie.
  Il deumidificatore va trasportato da due persone.

Procedimento

1. Assicurarsi che la vaschetta sia vuota o che l'acqua condensata sia stata scaricata dalla pompa.
2. Assicurarsi che il tubo di scarico (opzionale) e che la spina di alimentazione siano stati staccati dall'apparecchio.
3. Trasportare il deumidificatore sul luogo di impiego.

NOTA: L'aria deve circolare liberamente. Non coprire le aperture per l'aria. Davanti all'uscita dell'aria e al filtro dell'aria si deve lasciare almeno 1 m di spazio libero.

AD 750: Approntare la vaschetta.

Non vale se è collegato il tubo di scarico opzionale.

Procedimento

➢ Spingere la vaschetta nel deumidificatore.

AD 750-P/AD 780-P: collegare il tubo di scarico.

Per gli apparecchi AD 750-P/AD 780-P è tassativamente necessario collegare il tubo di scarico in dotazione.

ATTENZIONE! Potenza dell'apparecchio insufficiente!

Non piegare il tubo di scarico.

Non posare nessun oggetto sul tubo.

Procedimento

1. Fissare il tubo flessibile di scarico sul retro dell'apparecchio al bocchettone di scarico e assicurarlo con l'apposita fascetta.
2. Portare il tubo flessibile dal deumidificatore in uno scarico o in un serbatoio adeguato (differenza di altezza massima 3 m).

AD 750: Collegare il tubo di scarico opzionale.

In caso di necessità per l'apparecchio AD 750 l'acqua condensata può essere scaricata tramite un tubo di scarico anziché nella vaschetta. A tale scopo proseguire come segue:

ATTENZIONE! Potenza dell'apparec- chio insufficiente!

Non immergere l'estremità nel tubo nell'acqua (rischio che l'acqua non defluisca dal tubo).
Non piegare il tubo di scarico.
Non posare nessun oggetto sul tubo.

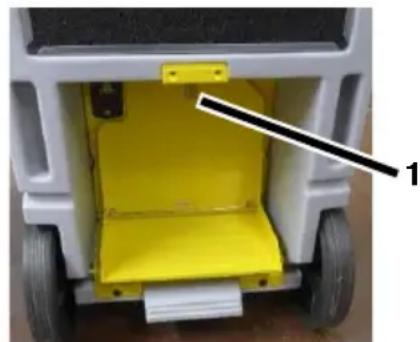

Procedimento

1. Rimuovere la vaschetta.
2. Fissare un tubo flessibile idoneo (12 x 2 mm) con una fascetta stringitubo al raccordo di scarico (pos. 1).

1. Assicurarsi che l'estremità terminale del tubo sia posta più in basso

rispetto all'estremità iniziale sul raccordo di scarico. Inclinazione di almeno 5% (5 cm/metro).

1. Portare l'estremità terminale del tubo flessibile in uno scarico o in un serbatoio adeguato.

Collegamento elettrico

Procedimento

1. Assicurare che la tensione di rete corrisponda alla tensione di collegamento riportata nei dati tecnici.
2. Proteggere opportunamente la presa di corrente e la rete di alimentazione.
3. In locali umidi o su cantieri installare un interruttore differenziale.
4. Assicurarsi che la spina di alimentazione sia adatta alla presa dell'edificio.
5. Assicurarsi che la presa utilizzata sia stata messa a terra.
6. Inserire la spina nella presa.

9 Uso

Deumidificare il locale.

NOTA: Dopo il trasporto e dopo uno stoccaggio prolungato, lasciare riposare il deumidificatore nella sua posizione finale per 15 minuti prima di metterlo in funzione.

Procedimento

1. Assicurarsi che l'acqua condensata possa defluire attraverso un tubo di scarico o nella vaschetta.
2. Portare l'interruttore acceso/spento in posizione "I".
3. Girare l'igrostato da "0" verso "Cont". Impostare l'umidità desiderata sull'igrostato. Il deumidificatore si avvia solo se l'umidità effettiva nel locale supera il valore di umidità ambientale impostato.

La spia luminosa si accende. Il funzionamento si avvia.

Il deumidificll deumidificatore funziona per almeno 10 minuti. Non appena nel locale si raggiunge l'umidità prestabilita, il ventilatore continua a funzionare per altri 30 minuti. Se durante il tempo di prolungamento del funzionamento l'umidità effettiva nel locale aumenta del

5%, la spia luminosa e il compressore si riavvia una volta trascorso il tempo. Se l'igrostato è impostato su "Cont", il deumidificatore è in funzionamento continuo.

AD 750: Svuotare la vaschetta.

La spia luminosa lampeggia: la vaschetta è piena.

Procedimento

1. Svuotare la vaschetta.

AD 750-P/AD 780-P: scaricare l'ac- qua con la pompa.

L'acqua condensata viene scaricata dalla pompa nel seguente modo:

Procedimento

1. Assicurarsi che il tubo flessibile di scarico porti a uno scarico o a un serbatoio adeguato.

2. Inserire la pompa. A tale scopo azionare l'interruttore a bascula "Pompa" e tenerlo premuto finché l'acqua condensata non è stata scaricata dalla pompa.

1. Se necessario, svuotare la vaschetta o scaricare l'acqua tramite la pompa.
2. Portare l'igrostato su "0".
3. Portare l'interruttore acceso/spento in posizione "0".

10 Manutenzione

AVVERTENZA! Pericolo di danni alla salute a causa della polvere!

→ Eseguire la pulizia del deumidificatore con aria compressa solo in un ambiente aperto.
Utilizzare maschera e occhiali protettivi.

ATTENZIONE! Danni a cose!

• I prodotti detergenti possono danneggiare le superfici. Utilizzare solo prodotti detergenti delicati.
  Utilizzare solo pezzi di ricambio originali.

Pulizia e ispezione

Procedimento

1. Spegnere il deumidificatore.

2. Scollegare la spina di alimentazione dalla rete.

3. Rimuovere e pulire il filtro dell'aria (per es. con un aspirapolvere) o sostituirlo con uno nuovo.

4. Controllare il raccordo di scarico ed eventualmente il tubo di scarico collegato.
5. Inserire un filtro nuovo o pulito. Utilizzare solo filtri di ricambio originali.
6. Collegare il cavo di alimentazione.
7. In caso di necessità accendere il deumidificatore.

Pezzi di ricambio e servizio di as- sistenza clienti

In caso di domande sul deumidificatore o se sono necessari pezzi di ricambio, contattare il concessionario o il servizio di assistenza AERIAL.

11 Eliminazione dei guasti

In caso di guasto verificare i seguenti punti. Se necessario contattare il servizio di assistenza AERIAL.

AVVERTENZA! Durante i lavori di manutenzione sussiste il rischio di avvelenamenti da refrigerante, lesioni, schiacciamento o folgorazione!

I lavori di riparazione o manutenzione su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato.
In caso di malfunzionamento, disinserire il deumidificatore e assicurarlo contro la riaccensione accidentale.
Prima di iniziare eventuali lavori su parti calde, attendere che queste si siano sufficientemente raffreddate.

Messaggi di guasto

Indicazione sul dis-play	Possibile causa	Rimedio
Error E1(Room temp)	Temperatura esterna <1°C o > 34 °C	L'apparecchio si avvia automaticamente non appena la temperatura > 5 °C oppure< 30°C.
Error E2(cooling system)	Guasto al sistema di raffreddamento	Spegnere il deumidificatore e reimpostare l'umidità ambientale desiderata.

Guasti

Problema	Possibile causa	Rimedio
Il deumidificatore deumidifica poco o per niente.	Il filtro dell'aria è sporco. Il deumidificatore riceve troppo poca aria. Sulla durata i filtri sporchi possono provocare danni all'apparecchio.	Pulire il filtro e se necessario sostituirlo con uno nuovo.
Il deumidificatore non funziona/Il ventilatore e il compressore non funzionano.	Il deumidificatore è spento.	Accendere il deumidificatore.
	Il deumidificatore non è alimentato con corrente.	Verificare l'alimentazione di corrente.
Guasto alla pompa	La pompa è bloccata, per esempio perché l'acqua non può essere scaricata tramite il tubo flessibile di scarico/la vaschetta.	Controllare il tubo di scarico/la vaschetta.
	Guasto alla pompa.	Contattare il servizio di assistenza AERIAL.

12 Messa fuori servizio, stoccaggio e stoccaggio

Messa fuori servizio

Procedimento

1. Spegnere il deumidificatore.
2. Svuotare la vaschetta (AD 750) o scaricare l'acqua con la pompa.
3. Scollegare la spina di alimentazione dalla rete.
4. Coprire il deumidificatore con un panno per proteggerlo dalla polvere.

Stoccaggio

PERICOLO! Lesione!

Non impilare più di due deumidificatori l'uno sull'altro.
Assicurare il deumidificatore per evitare che si ribalti.

Procedimento

1. Riporre il deumidificatore in magazzino a una temperatura compresa tra 0 °C e +40 °C. Smaltimento

ATTENZIONE! Pericolo derivante da materiali e sostanze

Separare i materiali a seconda del tipo e smaltirli opportunamente come da disposizioni locali.
Per lo smaltimento di mezzi ausiliari e d'esercizio attenersi alle disposizioni locali e alle indicazioni riportate nelle schede dei dati di sicurezza.

Non conferire il deumidificatore tra i rifiuti domestici, ma rispettare le disposizioni di legge a riguardo.

13 Dichiarazione di conformità CE

Dichiarazione di conformità CE ai sensi della Direttiva macchine 2006/42/CE Allegato II 1.A

Prodotto: Deumidificatore

N° prodotto: AD750 / AD750-P / AD780-P

Descrizione del funzionamento: Il deumidificatore serve a deumidificare l'aria in ambienti chiusi a pressione atmosferica.

Si dichiara espressamente che il prodotto è conforme alle disposizioni vigenti delle seguenti direttive:

• 2006/42/CE Direttiva macchine
• 2014/ 30/ EU Direttiva sulla compatibilità elettromagnetica (EMC)

Sono state applicate le seguenti norme armonizzate:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Persona responsabile per l'allestimento della documentazione tecnica:
