AD 750 - Osuszacz Aerial - Bezpłatna instrukcja obsługi

Typ produktu	Odsuszacz
Marka	Aerial
Model	AD 750 (warianty AD 750-P i AD 780-P z pompą)
Zalecane zastosowanie	Zamknięte pomieszczenia o powierzchni powyżej 4 m² (piwnice, garaże, magazyny)
Sposób zbierania wody	Zdejmowany pojemnik (AD 750) lub wbudowana pompa z wężem spustowym (AD 750-P/AD 780-P)
Sterowanie	Regulowany higrostat mechaniczny (0 do ciągłej pracy) i włącznik/wyłącznik
Wyświetlacz	Temperatura otoczenia, wilgotność otoczenia, godziny pracy
Wskaźniki świetlne	Osiągnięcie nastawy, trwa osuszanie, temperatura zewnętrzna poza zakresem, awaria, usterka pompy (migający)
Automatyczne odszranianie	Tak
Zasilanie elektryczne	230 V, 50 Hz (sprawdź na tabliczce znamionowej)
Zakres temperatury pracy	1 °C do 34 °C (ochrona przed zamarzaniem: restart >5 °C lub <30 °C)
Filtr powietrza	Do czyszczenia lub wymiany (używaj oryginalnych filtrów)
Podłączenie odpływu	Złącze z tyłu dla węża spustowego (12 x 2 mm); dostarczane w modelach z pompą
Zawartość zestawu	Odsuszacz, instrukcja obsługi, pojemnik (AD 750) lub wąż spustowy z zaciskiem (AD 750-P/780-P)
Bezpieczeństwo	Ochrona przed zamarzaniem, automatyczne wyłączenie przy pełnym zbiorniku lub awarii, min. powierzchnia 4 m²
Bieżąca konserwacja	Regularnie czyść filtr powietrza, sprawdzaj wąż spustowy
Części zamienne	Oryginalne filtry; skontaktuj się z serwisem AERIAL
Zgodność z CE	Tak (dyrektywy 2006/42/WE, 2014/30/WE)
Akcesoria opcjonalne	Wąż spustowy do AD 750
Transport i przechowywanie	Pionowo, temperatura 0 °C do +40 °C, nie układać więcej niż dwóch urządzeń

Często zadawane pytania - AD 750 Aerial

Jak zainstalować urządzenie?

Umieść odsuszacz na płaskiej i stabilnej powierzchni, w pomieszczeniu o powierzchni co najmniej 4 m². Pozostaw wolne miejsce co najmniej 1 m przed wylotem powietrza i filtrem. Odczekaj 15 minut po transporcie przed uruchomieniem. Podłącz do uziemionego gniazdka 230 V.

Jaką regularną konserwację należy przeprowadzać?

Regularnie czyść filtr powietrza odkurzaczem lub wymień na oryginalny filtr. Sprawdzaj wąż spustowy (jeśli używany), aby uniknąć zagięć. Przed jakąkolwiek interwencją wyłącz i odłącz urządzenie.

Co zrobić, gdy zbiornik jest pełny (model AD 750)?

Wskaźnik świetlny miga. Opróżnij pojemnik i włóż go prawidłowo z powrotem do urządzenia. Jeśli podłączony jest wąż spustowy, woda odprowadzana jest bezpośrednio, a pojemnik nie jest używany.

Jak podłączyć wąż spustowy?

W modelu AD 750: wyjmij pojemnik, przymocuj wąż 12x2 mm do złącza spustowego za pomocą zacisku. Zapewnij spadek co najmniej 5% i aby koniec był niżej niż złącze. W modelach AD 750-P/780-P użyj dostarczonego węża i podłącz go z tyłu.

Co oznaczają wskaźniki świetlne?

Wskaźnik świeci = osiągnięto nastawę; Wskaźnik świeci = trwa osuszanie; Wskaźnik świeci = temperatura zewnętrzna <1°C lub >34°C; Wskaźnik świeci = awaria; Wskaźnik miga = usterka pompy (automatyczny restart po naprawie).

Urządzenie nie uruchamia się, co robić?

Sprawdź, czy urządzenie jest włączone (przełącznik w pozycji I) i czy higrostat nie jest ustawiony na 0. Upewnij się, że wilgotność otoczenia jest wyższa od nastawy. Sprawdź zasilanie i bezpiecznik. Jeśli miga lampka błędu, skonsultuj się z tabelą rozwiązywania problemów w instrukcji.

Jaka jest maksymalna zalecana powierzchnia?

Odsuszacz może być używany w zamkniętych pomieszczeniach o powierzchni powyżej 4 m². Nie podano maksymalnej powierzchni, ale wydajność zależy od poziomu wilgotności i temperatury.

Czy mogę używać urządzenia w nieogrzewanym pomieszczeniu?

Tak, ale temperatura otoczenia musi zawierać się w zakresie 1 °C do 34 °C. Poniżej 1°C urządzenie wyłącza się automatycznie (wyświetlacz pokazuje błąd E1) i wznawia pracę powyżej 5°C.

Jak ustawić żądaną wilgotność?

Obróć higrostat z pozycji '0' (wyłączony) w kierunku 'Cont.' (ciągła praca), aby ustawić żądany poziom wilgotności (zwykle między 50% a 60% RH). Urządzenie wyłącza się automatycznie po osiągnięciu nastawy.

Gdzie znaleźć części zamienne?

Oryginalne części zamienne (filtry itp.) są dostępne w serwisie AERIAL lub u autoryzowanych dealerów. Używaj tylko oryginalnych części, aby zapewnić prawidłowe działanie.

INSTRUKCJA OBSŁUGI AD 750 Aerial

PL Instrukcja eksploatacji 75

1 Warianty urządzeń....75
2 Przegląd produktów 76
3 Przegląd panelu sterowania 77
4 Informacje na temat niniejszej dokumentacji techniczno-ruchowej 78
5 Opis produktu 78
6 Bezpieczeństwo 78
7 Rozpakowanie.... 79
8 Transport i podłączenie 80
9 Obsługa 81
10 Konserwacja i przeglądy.... 82
11 Usuwanie usterek 82
12 Wyłączenie z eksploatacji, przechowywanie i utylizacja.... 84
13 Deklaracja zgodności WE 85

1 Warianty urządzeń

W niniejszej instrukcji eksploatacji opisano różne warianty urządzeń. Funkcje i obsługa są praktycznie identyczne. Z tabliczki znamionowej można odczytać, o który wariant chodzi. Więcej informacji znajduje się w danych technicznych (patrz ostatnia strona).

Wariant	Podstawowe właściwości
AD 750	Pojemnik
AD 750-P	Zamontowana na stałe pompa
AD 780-P	Zamontowana na stałe pompa

2 Przegląd produktów

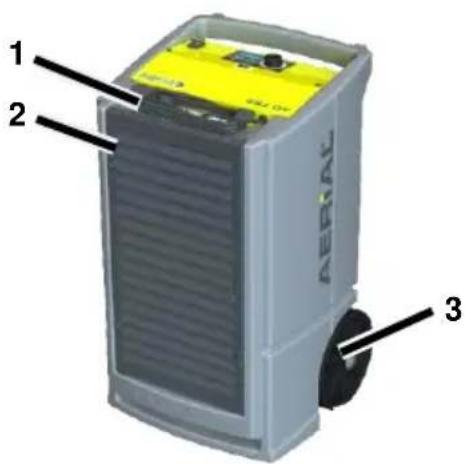

Rys. 1: Widok z przodu

1	Wtyk sieciowy
2	Wylot powietrza
3	Koła

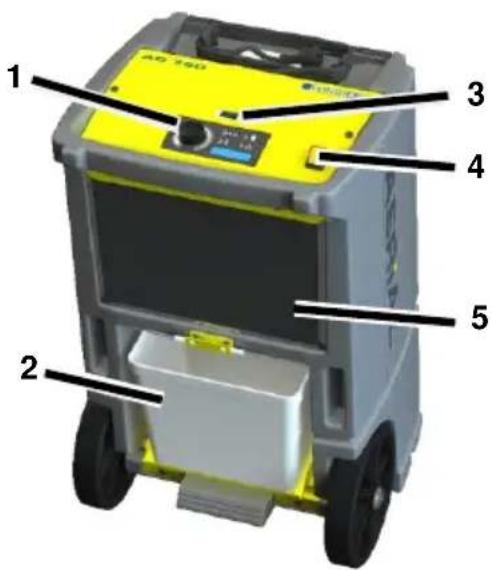

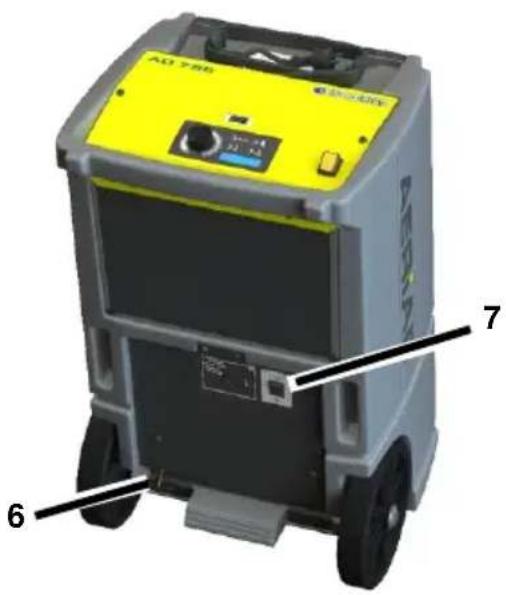

Rys. 2: Widok z tyłu

1	Panel sterowania	5	Powierzchnia zasysania powietrza z filtrem
2	Pojemnik (tylko 750)	6	Króciec odpływu
3	Licznik mocy (MID)	7	Przełącznik dźwigienkowy „Pompa” (tylko AD 750-P/AD780-P)
4	Przycisk włącz / wyłącz

3 Przegląd panelu sterowania

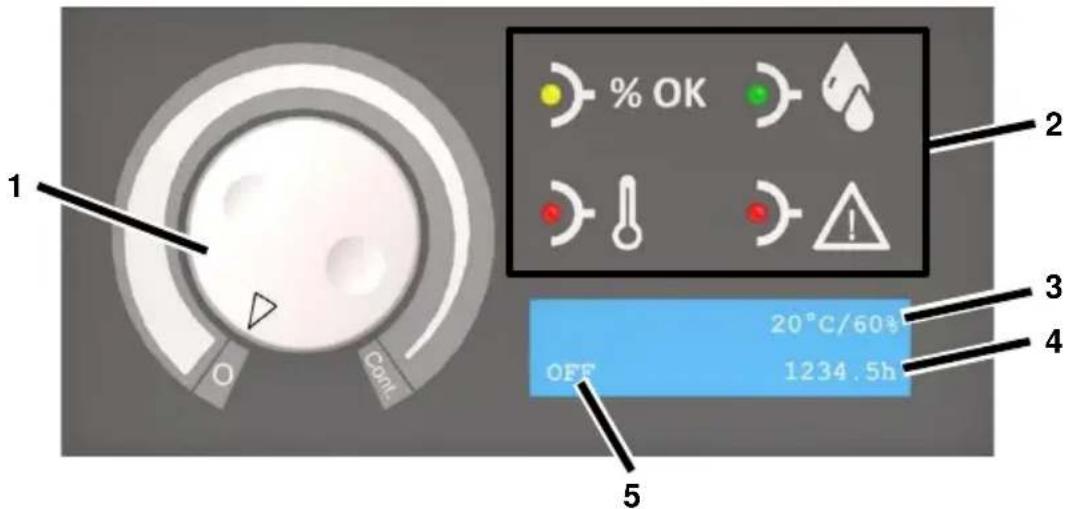

Rys. 3: Przegląd panelu sterowania

1	Higrostat: 0 = wyłączonyCont. = praca ciągła	4	Roboczogodziny
2	Lampki sygnalizacyjne	5	Stan pracy /Zadana wilgotność w pomies-zczeniu
3	Rzeczywista temperatura po-mieszczenia /Rzeczywista wil-gotność w pomieszczeniu

Lampka sygnalizacyjna	Stan	Znaczenie
	Świeci	Osiągnięta zadana wilgotność w pomieszczeniu
	Świeci	Pomieszczenie jest osuszane
	Świeci	Temperatura otoczenia < 1 °C lub >34 °C
	Świeci	Usterka
	Miga	Usterka pompy. Po usunięciu usterki pompa automatycznie ponownie rusza.

4 Informacje na temat niniejszej dokumentacji techniczno-ruchowej

Bez pisemnej zgody producenta nie wolno przedrukowywać, powielać ani rozpowszechniać niniejszej instrukcji eksploatacji.

Ważne: przed użyciem należy dokładnie zapoznać się z instrukcją. Zachować w celu przyszłego wyszukiwania informacji.

5 Opis produktu

Osuszacz powietrza reguluje wilgotność powietrza w pomieszczeniu. Powstające przy tym skropliny są zbierane w pojemniku (AD 750) lub odpompowywane przez wewnętrzną pompę (AD 750-P / AD 780-P). Osuszacz powietrza jest wyposażony w automatyczny układ odmrażania.

Zakres dostawy

• Osuszacz powietrza
• Instrukcja eksploatacji
• Tylko 750: Pojemnik (w urządzeniu)
• Tylko AD 750-P / 780-P: Waż odpływowy 12 × 2 mm z opaską zaciskową węża

Opcjonalne akcesoria

• AD 750: Waż odpływowy

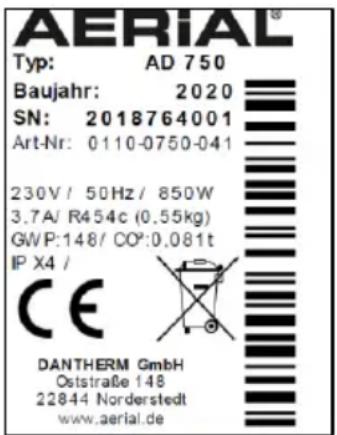

Tabliczka znamionowa

Tabliczka znamionowa znajduje się na obudowie.

6 Bezpieczeństwo

Zastosowanie zgodne z przeznaczeniem i warunki użytkowania

Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w pomieszczeniach zamkniętych, takich jak piwnice, garaże lub hale magazynowe.

Osuszacz powietrza może być eksploatowany i magazynowany tylko w pomieszczeniach o powierzchni powyżej 4 m².

Osuszacz powietrza może być stosowany tylko z uwzględnieniem danych technicznych (patrz ostatnia strona).

Nie zezwala się na korzystanie z osuszacza powietrza dzieciom bądź osobom z ograniczeniami fizycznymi, senso-rycznymi lub mentalnymi.

Każdy użytkownik musi przeczytać i zrozumieć niniejszą instrukcję eksploatacji.

Przewidywalne nieprawidłowe użytkowanie

Osuszacz powietrza nie może być stosowany w następujących sytuacjach:

• W pomieszczeniach z atmosferą zagrożoną wybuchem.
• W pomieszczeniach z agresywną atmosferą (np. z powodu środków chemicznych).
• W pomieszczeniach, w których wartość pH wody jest poza zakresem od 7,0 do 7,4.
• W pomieszczeniach z solą lub cieczami o zawartości soli > 1 %, np. kąpielach solankowych.
• W pomieszczeniach z powietrzem ozonowanym, o dużym stężeniu rozpuszczalnika lub o dużym zapyleniu.

Ogólne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE! Niebezpieczeństwo wybuchu, poparzeń i zatruć z powodu czynnika chłodniczego!

W urządzeniu znajduje się bezwonny, palny czynnik chłodniczy, który, w przypadku niewłaściwego użytkowania, może spowodować wybuchy, pożar oraz obrażenia ciała i zatrucia. Obieg czynnika chłodniczego znajduje się pod ciśnieniem.

• Nie stosować żadnych przedmiotów do przyspieszania procesu roztapiania.
  Osuszacza powietrza nie przechowywać w pomieszczeniach z trwałymi źródłami zapłonu, takimi jak otwarte płomienie, włączone urządzenia gazowe lub grzejniki elektryczne.
  → Nie nawiercać ani nie nadpalać o-suszacza powietrza.

Urządzenie użytkować tylko w po- mieszczeniu dostatecznie wentylo- wanym o powierzchni większej niż 4 m².
Wykonanie wszelkich prac przy obwodzie czynnika chłodniczego zlecać tylko producentowi lub upoważnionemu przez niego personelowi specjalistycznemu. Przed rozpoczęciem prac przy obiegu czynnika chłodniczego należy go rozprężyć w przeznaczonych do tego urządzeniach.
Przestrzegać przepisów krajowych dotyczących instalacji gazu.
- Nie spuszczac czynnika chłodniczego ani nie utylizować z odpadami domowymi.
Unikać kontaktu z czynnikiem chłodniczym.

OSTRZEŻENIE! Porażenie prądem elektrycznym!

Prace przy częściach przewodzących napięcie lub na których znajduje się woda mogą spowodować śmiertelnie niebezpieczne porażenia prądem elektrycznym.

Unikać kontaktu między wodą a częściami przewodzącymi napięcie.
Przed każdym przemieszczaniem urządzenia wyłączyć osuszacz powietrza, wyciągnąć wtyk sieciowy i ewentualnie spuścić wodę.
Prace przy częściach elektrycznych zlecać wyłącznie producentowi lub autoryzowanemu personelowi.

7 Rozpakowanie

Sposób postępowania

1. Sprawdzić kompletność zakresu dostawy. W przypadku uszkodzeń lub niekompletnej dostawy należy skontaktować się z dystrybutorem.
2. Zdjąć opakowanie i usunąć zgodnie z miejscowymi wymaganiami.

8 Transport i podłączenie

Transport

OSTRZEŻENIE! Zgniecenie wskutek utraty stateczności!

Osuszacz powietrza transportować w pozycji pionowej i zabezpieczyć przed przewracaniem lub ześlizgiwaniem.
- Osuszacz powietrza ustawić na płaskim i równym podłożu.

OSTRZEŻENIE! Zgniecenie lub ska- leczenie z powodu wkładania rąk w siatkę filtra powietrza!

Osuszacz powietrza transportować tylko za uchwyty.
→ Nie wkładać rąk w filtr powietrza.

OSTROŻNIE! Niebezpieczeństwo zgniecenia lub wystąpienia uszczerbku na zdrowiu podczas transportu osuszacza powietrza!

Osuszacz powietrza transportować tylko za uchwyty.
- Transportować osuszacz powietrza w dwie osoby.

Sposób postępowania

1. Upewnić się, że pojemnik jest pusty lub skropliny zostały odpompowane
2. Upewnić się, że wąż odpływowy (opcja) i kabel sieciowy zostały odłączone od urządzenia.
3. Przetransportować osuszacz powietrza do miejsca zastosowania.

WSKAZÓWKA: Powietrze musi swobodnie cyrkulować. Nie zasłaniać otworów powietrza. Wolna przestrzeń przed wylotem powietrza a filtrem powietrza musi wynosić co najmniej 1 m.

AD 750: Przygotowywanie pojemnika

Nie obowiązuje w przypadku, gdy podłączony jest opcjonalny wąż odpływowy.

Sposób postępowania

Wsunąć pojemnik w osuszacz powietrza.

AD 750-P/AD 780-P: Podłączanie węża odpływowego

W przypadku urządzeń AD 750-P / AD 780-P należy koniecznie podłączyć dostarczony wąż odpływowy.

UWAGA! Niewystarczająca wydajność urządzenia!

Nie załamywać węża odpływowego.
Nie kłaść żadnych przedmiotów na wężu.

Sposób postępowania

1. Zamocować wąż odpływowy na tylnej ściance urządzenia do króćca odpływowego i zabezpieczyć opaską zaciskową węża.
2. Poprowadzić wąż odpływowy od o-suszacza powietrza do odpływu lub odpowiedniego zbiornika (mak-symalna różnica wysokości 3 m).

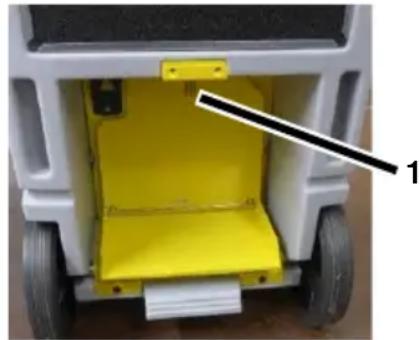

AD 750: Podłączanie opcjonalnego węża odpływowego

W razie potrzeby w urządzeniu AD 750 skropliny można odprowadzać przez wąż odpływowy zamiast do pojemnika. W tym celu postępować w następujący sposób:

UWAGA! Niedostateczna moc urządzenia!

• Nie wkładać końca węża w wodę (możliwe zatory wody).
  Nie załamywać węża odpływowego.

Nie kłaść żadnych przedmiotów na wężu.

Sposób postępowania

1. Wyjąć pojemnik.
2. Zamocować odpowiedni wąż (12 × 2 mm) z obejmą rurową do króćca odpływu (poz. 1).

1. Upewnić się, że koniec węża jest ułożony niżej niż początek węża na króćcu odpływu. Spadek co najmniej 5% (5 cm/metr).

2. Poprowadzić koniec węża do odpływu lub odpowiedniego zbiornika.

Przyłącze elektryczne

Sposób postępowania

1. Upewnić się, że napięcie sieciowe jest zgodne z napięciem przyłączeniowym podanym w danych technicznych.
2. Odpowiednio zabezpieczyć gnia- zdo i sieć zasilającą.
3. W pomieszczeniach wilgotnych lub na placach budowy należy zainstalować wyłącznik różnicowo-prądowy.
4. Upewnić się, że wtyk sieciowy jest odpowiedni do gniazda budynku.
5. Upewnić się, że używane gniazdo jest uziemione.
6. Wetknąć wtyk sieciowy do gniazda.

9 Obsługa

Osuszanie pomieszczenia

WSKAZÓWKA: przed uruchomieniem, po transporcie i po dłuższym przechowywaniu pozostawić osuszacz powietrza na ok. 15 minut w jego ostatecznej pozycji.

Sposób postępowania

1. Upewnić się, że skropliny mogą spływać przez wąż odpływowy lub do pojemnika.
2. Ustawić przełącznik włącz / wyłącz w pozycji „l”.
3. Obracać higrostat z pozycji „0” w kierunku „Cont”. Ustawić higrostatem wymaganą wilgotność. Osuszacz powietrza uruchamia się tylko wtedy, gdy rzeczywista wilgotność w pomieszczeniu jest większa niż zadana wilgotność w pomieszczeniu.

Lampka świeci. Rozpoczyna się praca. Osuszacz powietrza pracuje przez co najmniej 10 minut. Po osiągnięciu zadanej wilgotności w pomieszczeniu wentylator pracuje nadal przez 30 minut. Jeśli rzeczywista wilgotność w pomieszczeniu wzrośnie o 5% w czasie

dobiegu, miga lampka po upływie tego czasu sprężarka uruchamia się ponownie. Jeżeli higrostat jest ustawiony w pozycji „Cont”, osuszacz powietrza pracuje ciągle.

AD 750: Opróżnianie pojemnika

Lampka miga, pojemnik jest pełny.

Sposób postępowania

1. Opróżnić pojemnik.

AD 750-P/AD 780-P: Odpompowanie wody

Skropliny można w razie potrzeby odpompować w następujący sposób:

Sposób postępowania

1. Upewnić się, że wąż odpływowy jest wprowadzony do odpływu lub odpowiedniego zbiornika.

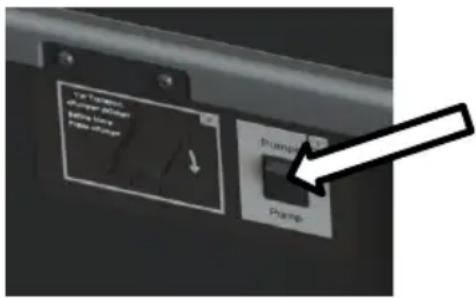

2. Włączyć pompę. W tym celu należy wcisnąć i przytrzymać przełącznik kołyskowy „Pompa”, aż skropliny zostaną odpompowane.

1. W razie potrzeby opróżnić pojemnik lub odpompować wodę.
2. Ustawić higrostat w położeniu „0”.
3. Ustawić przełącznik włącz / wyłącz w pozycji „0”.

10 Konserwacja i przeglądy

OSTRZEŻENIE! Dolegliwości zdrowotne z powodu pyłu!

Osuszacz powietrza należy czyścić sprężonym powietrzem tylko w otwartym otoczeniu.
Nosić maskę ochronną i okulary ochronne.

UWAGA! Szkody rzeczowe!

Środki do czyszczenia nie mogą spowodować uszkodzeń powierzchni. Stosować tylko łagodne środki do czyszczenia.
Używać tylko dopuszczonych oryginalnych części zamiennych.

Czyszczenie i kontrole

Sposób postępowania

1. Wyłączyć osuszacz powietrza.
2. Wyciągnąć wtyk z gniazda siecio- wego.
3. Wyjąć filtr powietrza i wyczyścić (np. odkurzaczem) lub wymienić.
4. Sprawdzić króciec odpływu i podłączony wąż odpływowy, jeśli jest.
5. Włożyć nowy lub oczyszczony filtr. Stosować wyłącznie oryginalne filtry.
6. Podłączyć kabel sieciowy.
7. W razie potrzeby włączyć osuszacz powietrza.

Części zamienne i serwis

W razie pytań dotyczących osuszacza powietrza lub jeżeli potrzebne są części zamienne, należy skontaktować się z autoryzowanym dystrybutorem lub serwisem AERIAL.

11 Usuwanie usterek

W przypadku usterek sprawdzić poniższe punkty. W razie potrzeby kontaktować się z serwisem AERIAL.

OSTRZEŻENIE! Zatrucia czynnikiem chłodniczym, oparzenia, zgniecenia lub porażenia prądem elektrycznym podczas prac konserwacyjnych!

• Naprawy lub remonty zlecać wyłącznie producentowi lub auto-ryzowanemu personelowi.
  W przypadku usterek działania osuszacz powietrza należy wyłączyć i zabezpieczyć go przed ponownym włączeniem.
  Przed przystąpieniem do prac przy rozgrzanych częściach należy odczekać do ich schłodzenia.

Komunikaty błędów

Komunikat na wyświetlaczu	Możliwa przyczyna	Środki zaradcze
Error E1(Room temp)	Temperatura otoczenia < 1 °C lub >34 °C	Urządzenie uruchamia się sam-oczynnie ponownie, kiedy tem-peratura wyniesie znowu >5 °C lub < 30 °C.
Error E2(cooling system)	Błąd układu chłodze-nia	Wyłączyć osuszacz powietrza i ponownie ustawić wymaganą wilgotność w pomieszczeniu.

Usterki

Problem	Możliwa przyczyna	Środki zaradcze
Osuszacz powietrza ma słabą moc osus-zania lub nie osusza w ogóle.	Filtr powietrza jest zanieczyszczony. Osuszacz powietrza otrzy-muje za mało powietrza. Zanieczyszczone filtry mogą spowodować trwałe uszkodzenia urządzenia.	Oczyścić filtr, w razie potrzeby wymienić.
Osuszacz powietrza nie pracuje, wentylator i sprężarka nie działają.	Osuszacz powietrza jest wyłączony.	Włączyć osuszacz powietrza.
	Brak zasilania energią elektryczną osuszacza powietrza.	Sprawdzić zasilanie energią elektryczną.
Usterka pompy	Pompa jest zablokowana, np. ponieważ woda nie może odpływać przez wąż odpływowy lub spływać do pojemnika.	Sprawdzić wąż odpływowy lub pojemnik.
	Uszkodzona pompa.	Skontaktować się z serwisem firmy AERIAL.

12 Wyłączenie z eksploatacji, przechowywanie i utylizacja

Wyłączenie z eksploatacji

Sposób postępowania

1. Wyłączyć osuszacz powietrza.
2. Opróżnić pojemnik (AD 750) lub odpompować wodę.
3. Wyciągnąć wtyk z gniazda siecio- wego.
4. Osłonić osuszacz powietrza płachta, aby chronić go przed pyłem.

Składowanie

OSTROŻNIE! Obrażenia!

• Nie ustawiać na sobie więcej niż dwóch osuszaczy powietrza.
  Zabezpieczyć osuszacza powietrza przed przechylaniem.

Sposób postępowania

1. Osuszacz powietrza przechowywać w temperaturze od 0 °C do +40 °C.

Utylizacja

UWAGA! Zagrożenie przez materiały i substancje

Materiały segregować i przekazywać do recyklingu zgodnie z lokalnymi przepisami.
Podczas utylizacji materiałów pomocniczych i eksploatacyjnych należy przestrzegać przepisów i informacji zawartych w kartach charakterystyki.

Osuszacza powietrza nie usuwać wraz z odpadami domowymi, lecz zgodnie z przepisami ustawowymi.

13 Deklaracja zgodności WE

Deklaracja zgodności WE w rozumieniu dyrektywy maszynowej 2006/42/WE załącznik II 1.A

Produkt: Osuszacz powietrza

Nr produktu: AD750 / AD750-P / AD780-P

Opis działania: Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w zamkniętych pomieszczeniach.

Jednoznacznie oświadcza się, że produkt spełnia wszystkie właściwe postanowienia następujących obowiązujących dyrektyw:

• 2006/42/WE Dyrektywa maszynowa
• 2014/ 30/ EU Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Zastosowano następujące normy zharmonizowane:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Pełnomocnik do opracowania dokumentacji technicznej:

Norderstedt dnia 30.04.2020

IX. PT - MANUAL DE INSTRUÇÕES
